施工测量方案施工测量方案是怎样的呢，以下是本店铺给大家带来的关于施工测量方案的相关内容，以供参考。
施工测量方案一、校核起始依据，建立建筑物控制网1.校核起始依据定位测量前，应由甲方提供三个衣刷相互关联的坐标控制点，和两个高程控制点，作为场区控制依据点。
以坐标控制点为起始点。
作二级导线测量，作为建筑物平面控制网。
以高程控制点为依据，作等外附合水准测量，将高程引测至场区内。
平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于±30√Lmm（L为附合路线长度以km计）。
在测设建筑物控制网时，首先要对起始依据进行校核。
根据红线桩及图纸上的建筑物角点坐标，反算出它们之间的相对关系，并进行角度、距离校测。
校测允许误差：角度为±12〃；距离相对精度不低于为1/15000.对起始高程点应用附合水准测量进行校核，高程校测闭合差不大于±10mm√n（n为测站数）。
2.建立建筑物控制网以导线点为依据，测设出距建筑物外边7米的矩形平面控制网ⅠⅡⅢⅣ。
建筑物平面控制网点必须妥善保护。
二、主轴线的测设1.主轴线的选择该工程的结构主体分为裙房和主楼两部分，裙房为3层，主楼为26层，中间留有后浇带。
因此，定主轴线时，按流水段的划分将该工程分三部分进行主轴线的控制。
选择3轴、5轴、6轴、11轴、12轴、14轴作为X方向的主轴线；B轴、G轴作为Y方向的主轴线。
2.主轴线的测设根据图纸尺寸在Ⅰ点上架设经纬仪，后视Ⅱ点，在此方向上量测出3轴、5轴、6轴、11轴、12轴、14轴桩点，再后视Ⅳ点并量测出B轴、G轴桩点。
同样在Ⅲ点架设经纬仪，分别测设出东侧、北侧的主轴线桩，并分别测设出引桩。
测设完的主轴线桩及引桩应用围栏妥善保护，长期保存。
3．高程控制利用高程点进行附合测法在场区内布设不少于八个点的水准路线abcdefgh，这些水准点作为结构施工高程传递的依据。
三、±0.000米以下及基础施工测量方案该工程的基础标高为-15.80米。
测量工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，为某大型商业综合体项目。
该项目包括地下车库、地上商业、办公及住宅等多种功能。
为确保施工质量和进度，特制定本测量工程施工方案。
二、施工组织1. 成立测量小组：由具有丰富测量经验和专业知识的测量工程师、测量员组成，负责整个工程的测量工作。
2. 测量仪器：选用高精度全站仪、水准仪、经纬仪等测量仪器，确保测量数据的准确性。
三、施工准备1. 测量资料：收集项目设计图纸、地形图、地下管线图等相关资料，为施工测量提供依据。
2. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
3. 控制网布设：按照国家标准和规范要求，建立平面控制网和高程控制网，为施工测量提供基准。
四、施工测量1. 平面控制测量：采用全站仪进行平面控制测量，包括平面控制网布设、施工放样、轴线投测等。
2. 高程控制测量：采用水准仪进行高程控制测量，包括高程控制网布设、施工放样、标高传递等。
3. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
4. 施工过程测量：在施工过程中，对关键部位进行实时测量，确保施工质量。
五、质量控制1. 测量仪器：确保测量仪器性能稳定，定期进行检定和校准。
2. 测量数据：严格执行测量规范，确保测量数据的准确性。
3. 施工放样：严格按照设计图纸和测量资料进行施工放样，确保施工位置准确。
4. 施工过程测量：对关键部位进行实时测量，确保施工质量。
六、安全措施1. 测量人员：加强测量人员的安全教育，提高安全意识。
2. 测量设备：确保测量设备安全使用，定期进行维护保养。
3. 施工现场：严格按照施工规范进行施工，确保施工现场安全。
七、施工进度1. 施工测量工作在项目开工前完成，为后续施工提供保障。
2. 施工过程中，及时进行测量工作，确保施工进度。
八、总结本测量工程施工方案旨在确保施工质量和进度，为我国某大型商业综合体项目的顺利实施提供有力保障。
在施工过程中，我们将严格执行本方案，确保工程顺利进行。
施工测量技术方案,完整版.doc
施工测量技术方案，完整版.doc范本1：施工测量技术方案一、引言本文档旨在提供施工测量技术方案，以确保施工过程中测量工作的准确性和可靠性。
该技术方案将包括以下几个方面的内容：测量目的、测量方法、测量设备及工具、测量范围和精度要求、测量过程、数据处理和报告等。
二、测量目的本次施工测量的目的是确保施工过程中各项尺寸和位置的准确测量，以保证建筑结构的质量和稳定性。
具体的测量目的包括但不限于：地基及地表标高测量、地下管线定位测量、结构垂直度测量、建筑物尺寸测量等。
三、测量方法根据测量目的和实际情况，确定适用的测量方法。
常用的测量方法包括：全站仪测量、电子经纬仪测量、水准测量、GPS测量等。
根据具体的测量，选择合适的测量方法。
四、测量设备及工具根据测量方法的选择，确定需要使用的测量设备及工具。
常用的测量设备包括：全站仪、电子经纬仪、水准仪、GPS接收器等；常用的测量工具包括：测距仪、测角仪、水平仪等。
根据实际情况和测量要求，确定使用的测量设备及工具。
五、测量范围和精度要求根据实际情况和测量目的，确定测量范围和精度要求。
测量范围包括：地表标高范围、建筑物尺寸范围等；测量精度要求包括：高程精度、平面精度、角度精度等。
根据具体的测量要求，确定测量范围和精度要求。
六、测量过程根据测量范围和精度要求，制定详细的测量方案，包括测量点的设置、测量点的标志、测量过程的记录等。
按照测量方案，进行测量过程的实施，保证测量的准确性和可靠性。
七、数据处理和报告对测量所得到的数据进行处理和分析，得到最终的测量结果。
根据实际情况和需求，编制测量报告，包括测量数据的整理、分析和总结。
确保测量结果的准确和可读性。
八、附件本文档涉及的附件包括但不限于：测量方案示意图、测量记录表格、测量报告样本等。
九、法律名词及注释1、施工测量：指在施工工程中进行的各项测量活动，包括地表标高测量、建筑物尺寸测量等。
2、全站仪：一种测量仪器，能够自动进行垂直角、水平角和斜距的测量。
土方施工测量专项方案

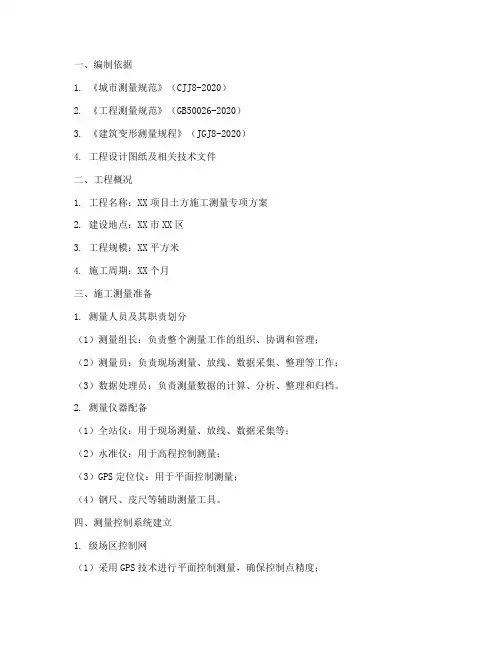

一、编制依据1. 《城市测量规范》（CJJ8-2020）2. 《工程测量规范》（GB50026-2020）3. 《建筑变形测量规程》（JGJ8-2020）4. 工程设计图纸及相关技术文件二、工程概况1. 工程名称：XX项目土方施工测量专项方案2. 建设地点：XX市XX区3. 工程规模：XX平方米4. 施工周期：XX个月三、施工测量准备1. 测量人员及其职责划分（1）测量组长：负责整个测量工作的组织、协调和管理；（2）测量员：负责现场测量、放线、数据采集、整理等工作；（3）数据处理员：负责测量数据的计算、分析、整理和归档。
2. 测量仪器配备（1）全站仪：用于现场测量、放线、数据采集等；（2）水准仪：用于高程控制测量；（3）GPS定位仪：用于平面控制测量；（4）钢尺、皮尺等辅助测量工具。
四、测量控制系统建立1. 级场区控制网（1）采用GPS技术进行平面控制测量，确保控制点精度；（2）采用水准测量技术进行高程控制测量，确保高程精度。
2. 级建筑物控制网（1）在建筑物基础施工前，进行建筑物控制网布设；（2）根据建筑物设计图纸，确定建筑物控制点位置；（3）采用全站仪进行测量，确保控制点精度。
五、土方施工测量1. 平面控制测量（1）根据建筑物控制网，布设土方施工控制网；（2）采用全站仪进行测量，确保控制点精度；（3）根据设计图纸，进行放线工作。
2. 高程控制测量（1）采用水准测量技术，建立高程控制网；（2）根据高程控制网，进行土方施工高程测量；（3）确保高程测量精度。
3. 基槽验收（1）根据设计图纸和施工要求，对基槽进行验收；（2）测量基槽尺寸、标高，确保符合设计要求；（3）对不符合要求的基槽进行整改。
六、质量控制1. 质量过程控制（1）对测量数据进行实时监控，确保测量精度；（2）对施工过程中出现的偏差及时进行调整，确保施工质量。
2. 季节性施工测量应采取的措施（1）根据季节变化，合理调整测量时间；（2）在雨季施工期间，加强测量设备的防护，确保测量精度。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
工程测量施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。
为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。
本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。
二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。
（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。
（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。
2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。
（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。
（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。
（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。
3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。
（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。
（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。
4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。
（2）加强测量设备的维护和保养，确保设备正常运行。
测量施工方案
测量施工方案一、工程概述本次测量施工方案旨在为具体工程名称提供准确、可靠的测量数据，确保工程施工的顺利进行。
该工程位于工程地点，占地面积为具体面积，总建筑面积为具体面积。
工程包括具体建筑类型和功能等部分。
二、编制依据1、工程设计图纸及相关技术文件。
2、《工程测量规范》（GB 50026-2020）。
3、业主提供的测量控制点成果资料。
三、测量准备1、人员准备成立专门的测量小组，由具备丰富测量经验的技术人员担任组长，配备若干名熟练的测量员。
测量小组人员需经过专业培训，熟悉测量仪器的操作和测量规范的要求。
2、仪器准备根据工程需要，配备以下测量仪器：全站仪、水准仪、钢尺、激光铅垂仪等。
所有测量仪器在使用前均需进行校验，确保其精度满足测量要求。
3、技术准备认真研究工程设计图纸，了解工程的总体布局和各部分的结构特点。
熟悉测量规范和相关技术要求，制定详细的测量计划和测量流程。
四、测量控制网的建立1、平面控制网根据业主提供的控制点，采用全站仪进行平面控制点的加密。
控制点应选在通视良好、便于保存、不易被破坏的地方。
控制点之间应形成闭合或附合导线，通过平差计算确定各控制点的坐标。
2、高程控制网以业主提供的高程控制点为依据，采用水准仪进行高程控制点的加密。
高程控制点应均匀分布在施工现场，每隔一定距离设置一个。
控制点之间应进行闭合或附合水准测量，通过平差计算确定各控制点的高程。
五、建筑物的定位测量1、基础施工阶段的定位测量根据平面控制网，使用全站仪将建筑物的主要轴线控制点投测到施工现场，并用木桩或混凝土桩进行标记。
然后，根据轴线控制点放出基础的开挖边线和基础梁的位置。
2、主体施工阶段的定位测量在基础施工完成后，将轴线控制点向上传递到建筑物的各层。
传递方法可以采用内控法或外控法。
内控法是在建筑物内部设置控制点，通过激光铅垂仪将控制点向上传递；外控法是在建筑物外部设置控制点，通过全站仪进行投测。
六、施工测量1、基础施工测量（1）在基础开挖过程中，及时测量基底标高，确保基底开挖深度符合设计要求。
施工测量方案范文
施工测量方案范文在施工过程中，测量是一项非常重要的工作。
它不仅涉及到测量施工的尺寸和位置，还可以确保施工过程的准确性和质量。
因此，制定一套科学合理的施工测量方案至关重要。
本文将介绍一个施工测量方案，包括测量方法、测量仪器的选择和应用、测量控制和验收等内容。
一、测量方法1.直接测量法：采用刻度尺、测深尺或其他直接测量工具，直接从测量对象上读取尺寸或深度。
2.间接测量法：采用几何原理和测量工具，通过测量一些与测量对象有固定关系的尺寸，再结合计算方法求得测量对象的尺寸。
二、测量仪器的选择和应用1.全站仪：适用于大地测量和工程测量，可测量水平角、垂直角和斜距，并能进行高程测量。
2.水准仪：适用于高程测量和控制，能够测量不同地点的高差。
3.测距仪：适用于线路测量和大地测量，能够快速测量出两个点之间的距离。
4.激光测距仪：适用于室内距离测量和放样工作，能够精确测量出两个点之间的距离。
三、测量控制1.确定测量基准：在工程测量中，必须要有一个确定的基准点，用来进行测量控制和计算。
一般选取现场固定的建筑物或地貌特征作为基准点。
2.建立控制网：通过设置一定数量的控制点，以方便后续进行测量工作，并保证测量的准确性和可靠性。
3.布设测量点：根据施工图纸确定需要测量的点位，并通过测量仪器进行测量和标记，以备后续的施工操作。
4.记录和处理数据：在测量过程中，需要记录和处理所得的数据，包括水平角、垂直角、斜距和高程等数据，以方便后续的测量和计算。
四、验收1.测量数据的比对和分析：对测量数据进行比对和分析，确保其准确性和可靠性，并尽量减小误差。
2.测量结果的检查和核实：对测量结果进行检查和核实，与设计图纸和规范进行比对，确保达到预期的测量结果。
3.编制测量报告：根据测量结果编制测量报告，包括测量图纸、数据表格和说明，以供相关人员查阅和使用。
施工测量方案是施工过程中的一个重要环节，它直接影响到施工质量和进度。
因此，在制定施工测量方案时，需要充分考虑工程的特点和波动因素，选择合适的测量仪器和方法，确保测量数据的准确性和可靠性，并通过验收来保证施工的准确性和质量。
