低压智能配电监控系统方案2
智能配电监控系统解决方案
智能配电监控系统解决方案（二）引言概述：智能配电监控系统是一种基于先进技术的电力管理解决方案，可以实时监测和控制配电系统中的各种参数和状态。
本文将对智能配电监控系统的解决方案进行详细介绍和分析，包括系统的设计原理、核心功能、应用案例以及未来发展趋势。
正文内容：1.设计原理1.1传感器技术：智能配电监控系统通过使用各类传感器来采集配电系统中的电压、电流、功率因数、温度等关键参数，这些传感器的选择和安装位置对系统的性能和准确度有着重要影响。
1.2数据采集与处理：所采集的数据通过网络传输到数据中心，经过处理和分析后得到有用的信息，以便帮助用户实时监测和管理配电系统的运行情况，并进行预测和决策。
2.核心功能2.1远程监测与控制：智能配电监控系统可以通过云平台实现远程监测与控制，让用户可以随时随地通过网络访问配电系统的运行状态，并进行相应控制操作，提高了运维的便捷性和灵活性。
2.2预警与报警功能：系统能够自动检测配电系统中的异常情况，并及时发出警报通知用户，防止故障的发生和扩大，提高了系统的可靠性和安全性。
2.3能源管理与优化：通过对能源消耗情况的监测和分析，智能配电监控系统可以帮助用户实现能源的有效管理与优化，降低能耗成本，提高能源利用效率。
2.4统计与分析功能：系统可对配电系统中的各项参数和运行状态进行统计和分析，为用户提供全面、准确的数据分析结果，支持决策和优化运营。
2.5设备维护与管理：系统还可以对配电设备进行定期巡检和维护管理，提前发现设备故障和老化情况，预防性地进行维修和更换，确保配电系统的稳定运行。
3.应用案例3.1工业领域：智能配电监控系统可以应用于各类工业生产线、厂房和车间，实时监测电力设备的运行状况，提高运营效率和设备可靠性。
3.2商业用途：系统也可以应用于商业建筑、购物中心和写字楼等场所，实时监测和管理配电系统，降低能耗成本，提高能源利用效率。
3.3基础设施领域：智能配电监控系统可以应用于城市电网、公共交通系统和医疗设施等基础设施领域，保障供电的可靠性与安全性。
低压智能配电监控系统方案
低壓智能配電監控系統方案1、概述：派諾電子有限公司是專門生產智能電源監控產品及監控軟體系統的高科技企業，通過先進的設備、元件、軟體和專用技術，向國內外用戶提供世界一流的智能監控儀錶產品和監控系統，產品符合國際CE標準和中國國家標準，滿足用戶對供配電自動化系統的設計、製造、檢驗、供貨及運輸保護等的要求。
目前珠海派諾電子有限公司的智能監控系統已經有很多使用單位，用戶遍及交通、電信、郵電、石化、電子、政府單位、金融等多種行業。
本公司堅持顧客至上的理念，結合積極、創新、專業的工作團隊及事業夥伴，提供品質優良、穩定性佳的全方位產品，以高效能的技術服務，為顧客提出降低成本、提升競爭力的最佳配電職能化系統解決方案為經營目標。
2、低壓智能配電監控系統2.1 低壓智能配電監控系統簡介珠海派諾電子有限公司的西格瑪監控系統在變配電的監控領域裏處於領先地位。
根據本項目的技術要求，西格瑪監控系統可與智慧型低壓櫃實現數據交換和遠方監控功能。
在低壓智能配電櫃中配置派諾電子公司的智能監測單元對低壓監控系統中進線開關線上監測，同時對進線回路實現遠方遙控功能。
西格瑪監控系統配置一臺監控電腦對整個監控系統提供優化的友好的人機介面，即時顯示各種監控資訊，例如在監控主機上顯示進線開關的開合狀態和故障狀態，即時顯示進線回路的三相電流值、三相相電壓值、三相線電壓值、有功功率、無功功率、視在功率、電度、頻率、功率因數等電網參數值，並對系統所採集到的數據進行處理、顯示、存檔和報表自動列印，即時顯示事件記錄和故障記錄，並提供聲光報警。
西格瑪監控系統在通訊方面具有很強的開放性，它可以很方便地通過現場匯流排與高壓系統、變壓器溫控裝置、發電機的智能介面相連，實現數據通訊功能。
同時西格瑪監控系統提供標準的RS485介面向上連接到BA系統。
西格瑪監控系統還能為用戶提供變電站內各種電氣圖紙和元件清單，極大地方便用戶進行技術管理和物料管理。
西格瑪監控系統使用十分簡單，它不需要用戶掌握太多的電腦知識，同時系統能夠引導用戶進行一系列的操作、識別和二次開發工作，是用戶實施變電站監控管理的理想工具。
智能配电监控系统
智能配电监控系统智能配电监控系统一、引言智能配电监控系统是一种基于先进的传感技术、数据采集和信息处理技术，用于实时监测和管理配电系统的一种智能化解决方案。
该系统能够实时监测配电设备的运行状态、电流负载、电压波动等参数，提供实时报警和故障诊断，以便快速响应和处理潜在问题。
本文将详细介绍智能配电监控系统的组成和功能，以及系统的安装和使用方法。
二、系统组成1、监控设备a：数据采集器：负责采集配电设备的状态数据，并将数据传送到中央处理器。
采集器可以通过现场总线、无线传输等方式与配电设备进行通讯。
b：中央处理器：负责接收并处理采集器传输过来的数据，进行数据存储、分析和图表展示。
中央处理器通常具有数据分析和故障诊断功能，能够提供实时报警和故障诊断信息。
c：人机界面终端：提供给操作人员使用的终端设备，用于查看和操作系统的各项功能，包括实时数据展示、报警管理、故障处理等。
2、传感器a：电流传感器：用于测量配电系统中的电流，传感器通常采用非接触式感应原理，能够实时测量电流的大小。
b：电压传感器：用于测量配电系统中的电压，传感器通常采用分压的原理，能够实时测量电压的波动和稳定性。
c：温度传感器：用于测量配电设备的温度，传感器可以实时监测设备的温度变化，并提供报警和故障诊断信息。
三、系统功能1、实时监测a：电流负载：系统能够实时监测配电设备的电流负载情况，包括过载、欠载等异常情况，并能够提供报警和故障诊断信息。
b：电压波动：系统能够实时监测配电系统的电压波动情况，包括瞬时电压、频率等参数的变化，并能够提供报警和故障诊断信息。
c：温度变化：系统能够实时监测配电设备的温度变化情况，包括设备的过热、过冷等异常情况，并能够提供报警和故障诊断信息。
2、报警管理系统能够根据实时监测到的异常情况，通过人机界面终端进行报警管理，包括报警信息的显示、报警级别的划分、报警信息的存储和查询等功能。
3、故障诊断系统能够根据实时监测到的异常情况进行故障诊断，分析故障原因，并给出相应的处理建议。
低压智能配电监控系统方案2
低压智能配电监控系统方案1、概述：派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业,通过先进的设备、元件、软件和专用技术，向国内外用户提供世界一流的智能监控仪表产品和监控系统，产品符合国际CE标准和中国国家标准，满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。
目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位,用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业.本公司坚持顾客至上的理念，结合积极、创新、专业的工作团队及事业伙伴，提供品质优良、稳定性佳的全方位产品，以高效能的技术服务,为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标.2、低压智能配电监控系统2.1 低压智能配电监控系统简介珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位.根据本项目的技术要求，西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。
在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。
西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面，实时显示各种监控信息，例如在监控主机上显示进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印,即时显示事件记录和故障记录，并提供声光报警.西格玛监控系统在通讯方面具有很强的开放性,它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。
同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。
西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。
西格玛监控系统使用十分简单，它不需要用户掌握太多的计算机知识，同时系统能够引导用户进行一系列的操作、识别和二次开发工作,是用户实施变电站监控管理的理想工具。
智能配电房综合监控系统解决方案2019
核心设备——配套设备
数据采集终端——现场案例
我司已在南京、苏州、广州、太原、杭州、昆明、保山、合肥等地成功实施了配电房建设项目，积 累了丰富的经验，从硬件设施、应用系统、信息安全到运行维护等方面能提供一整套完整的解决方案。
数据采集终端——现场案例
消防监控 烟雾、温感、明火等火灾消防信息的接入
智能配电房解决方案——联动功能
温湿度传感器联动风机
当温湿度探测器探测到房间内温度高 于38度时，自动联动风机启动，实现 排风降温，当温度降至30度时，关闭 风机。
SF6/O2探测器联动风机
当室内六氟化硫气体浓度超标或氧气浓 度过低（按预设的数值判定）时，六氟 化硫氧气探测器联动风机排风换气，六 氟化硫气体浓度超标和氧气浓度回复正 常数值时，关闭风机。
核心设备——HT500物联网智能主机
项目 处理器
HT501/ HT502 物联网智能主机 采用NXP基于Cortex-M3核的32位工业级处理芯片
主机尺寸
包含1U和2U标准设备以及配套标准机柜。
接口
千兆以太网接口、8路AD输入、8路DI输入（可扩展至24路）、8路DO 输出（可扩展至24路）、
通信方式
红外双鉴探测器联动摄像机
主出入口红外双鉴探测器探测到人员 走动或非法入侵时，联动摄像机转动 到预置位置，并启动报警录像，发送 报警信息至中心平台和移动终端。
门磁联动摄像机
门磁探测相关门的开关状态，并实时发送至中心平台及移动终 端，用户可参照检修、维护工作安排判定门状态是否正常，进 一步采取相应措施。可设定当门状态为“开”时联动摄像机预 置位置，并启动报警录像。
室内空调远程控制以及与温度联动功能，最大支持15 路空调控制和32路温度采集。
低压配电系统电力监控系统设计
低压配电系统电力监控系统设计1. 引言1.1 研究背景低压配电系统是工业生产中常见的电力配电系统，它承载着输送、分配和控制电能的重要任务。
随着工业自动化水平的提高和电力设备的智能化发展，对低压配电系统的电力监控需求也越来越迫切。
传统的低压配电系统监控方式存在监测范围有限、数据采集不及时、数据处理能力较弱等问题，已经难以满足现代工业生产对电力监控的要求。
在这样的背景下，设计一套高效、可靠的低压配电系统电力监控系统就显得尤为重要。
通过实时监测电力设备运行状态、实现远程数据采集与处理、提供智能化的故障诊断与预警等功能，可以有效提升低压配电系统的运行效率和安全性，降低生产成本。
本文将从设计原则、系统架构设计、功能模块设计、数据采集与处理、系统安全设计等方面展开讨论，旨在为低压配电系统电力监控系统的设计与实现提供一些参考和思路。
通过对相关技术和方法的探讨与应用，进一步提高低压配电系统的运行效率和安全性，推动工业生产的智能化发展。
1.2 研究意义低压配电系统电力监控系统设计在现代社会生活中具有重要的意义。
随着工业化和城市化进程的加快，电力供应的安全稳定已经成为社会发展的基础保障之一。
而低压配电系统作为电能传输的最后一环，其稳定性和安全性对电力系统的可靠运行起着至关重要的作用。
电力监控系统的设计可以有效监测和管理低压配电系统的运行状态，实时掌握电能的消耗情况，及时发现和解决潜在问题，提高电网的稳定性和可靠性。
通过对电力监控系统的设计和实施，可以降低电网事故的发生率，减少停电时间，提高供电质量，促进经济的持续发展。
1.3 研究目的本次研究的目的在于设计一种低压配电系统电力监控系统，以提高电力系统的安全性和稳定性。
具体目的包括：1. 实现对低压配电系统的实时监测和远程控制，及时发现和处理电力系统中的故障；2. 提高电力系统的运行效率，降低能源消耗，减少生产成本；3. 优化电力系统的布局和设备配置，提高系统的可靠性和稳定性；4. 搭建一个智能化的电力监控系统，为用户提供更加便捷和智能的服务；5. 推动低压配电系统的数字化转型，适应新时代的发展需求。
低压配电系统管理技术方案
低压配电系统管理技术方案简介本文档旨在提出一种低压配电系统管理技术方案，旨在优化低压配电系统的运行和管理。
低压配电系统是指电网接入点至用户用电设备之间的电能供应系统。
本技术方案旨在提高低压配电系统的可靠性、安全性和效率，从而满足用户对电能供应的需求。
技术方案1. 系统监测与故障预警- 安装监测设备：在低压配电系统的关键部位安装监测设备，包括电流传感器、电压传感器和温度传感器等，用于实时监测系统运行状态。
- 建立监测系统：搭建一个中央监控系统，将各个监测设备的数据集中管理和处理，实时监测低压配电系统的运行情况。
- 故障预警：基于监测数据分析，开发故障预警算法，及时发现系统故障并提前预警，以减少故障停电时间。
2. 智能优化调控- 数据分析与优化：利用大数据和机器研究等技术，对低压配电系统的历史数据进行分析和挖掘，提取系统规律和特征，优化系统的调控策略。
- 节能管理：基于优化策略，实施节能管理措施，包括负载均衡、功率因数优化和无功补偿等，提高低压配电系统的能效。
3. 远程控制与管理- 远程监控：通过网络连接和远程监控系统，实现对低压配电系统的远程监控和管理，方便管理人员实时掌握系统运行情况。
- 远程操作：通过远程控制设备，实现远程对低压配电系统的操作，包括开关控制、参数调整和故障处理等，提高系统的灵活性和操作效率。
4. 维护与安全管理- 定期检修：制定低压配电系统的定期检修计划，定期对系统进行检修和维护，确保系统设备的正常运行。
- 安全保护：加强低压配电系统的安全保护，包括防雷、防水和防尘等措施，确保系统在恶劣环境下的正常运行。
总结本技术方案提出了一系列的管理技术措施，可以有效优化低压配电系统的运行和管理。
采用该方案可以提高系统的可靠性和安全性，降低能耗，满足用户对电能供应的需求。
建议在实施前充分考虑系统的具体特点和需求，并进行实地调研和评估。
低压变配电综合自动化监控系统的设计及实现分析
并且每 一个主 控单元 ，都 可 以提 供多个Ｒ Ｓ ４ ８ ５ ／ ２ ３ ２ 串行 接 口，便于智 能设备 的连 接，而通 过相应 的规约转换 ，不同 的设备可 以十 分方便地接 入通信 系统 ，使得其 可扩容性 较
大 。对 于整个通 讯管理层 来说 ，上 行主要连接 监控管理 层
的网络 或者计算 机 ，可 以在独立运行 的情况下 ，对数据进 行采集 ， 同时实现 与上级主 站 的数据 交换 ；下 行主要连接 现场层 的低压设 备，结合 实际情况对 智能设备进 行选择性
２ ． ３ 软件 的设 计 与实现
相对于 低压变配 电系统而 言 ，其监控 系统软件 的开发
一
般采用 两种方式 ，分别为组态 软件二 次开发和利用 一般 的软件 开发工具进 行开发 。相 对于一般 软件工具 ，组态软
出 警 报 ，提 示 管 理 人 员 进 行 处 理 。 可 以利 用 计 量 模 块 ，对
故障设备 的情 况 、故 障时的状态 、故障发生 时间等进行记 录和存 储，便于进行查询，为之后的工作提供参考。 ２ ． ３ ． ４ 通 讯 。系统 的通讯 功能关 系着数 据信 息 的传
输 和 处 理 ， 对 于 系 统 功 能 的发 挥 是 十 分 重 要 的 。 一 般 情 况
１ 低压变配 电综合 自动化监控系统
主 要是针对 低压线路 中 的负荷情况 、 电压 、电流等数 据 以及 开 关 的实 时状 态进 行 分 析 ，对 于异 常情 况 进行 报 警 ，并将其传输 至控制 终端 ，从 而使 电力 系统管理 人员可 以通过 控制终端 随时对 系统 的运行 状况进行 查询和监 控， 对异常 和故障进 行处理 ，从而实现变 配 电管理 的现代化 和 自动化 。综合 以上信息 ，低压变配 电综合 自动 化监控 系统 就是 利 用现 代 化 的计 算机 控制 技 术和 通 讯 技术 ， 融合 测
施耐德Smart Panel--低压电器
Panel board supervisor C120 / NG125 / NSX NA iC60
Smartlink Ethernet Smartlink
IFE / Smartlink Ethernet Smartlink
Connect
新版 产品手册
选型和配置 指南
ቤተ መጻሕፍቲ ባይዱ
配置上图宣 产品 & 网关 选型表 传简页 招投标技术 手册 标准上图标 注典型图
智能配电柜
“智能互联”将受益于全球能源管理服务: 能源管理，网络管理和资产管理 > 以太网连接 – 广泛使用的开放协议，实 现设备间、以及配电系统的互联互通
> 详细的能源和设备数据可视化 – 随时随 地基于详细的数据科学地管理设备运行 > 快速、有效传输到手机或电脑上的预防 性 维护和故障报警信息
VS
硬件
真正、首次 整合 框架、塑壳、微断、电表、网关的完整通信系统方案
Smart Panel 低压配电智能系统方案
适用于Masterpact , Compact NS & NSX 系列断路器 应用 ● 应用于低压断路器,具有以太通讯协议 ● 内嵌网页浏览方式来实现能源监测及设备控制 ● 可作为Modbus串口总线的Master设备 性能 ● 具有两个2 RJ45端口, 实现串行连接 ● 可连接Modbus从设备(多个IFM连接)
卖点 ● ULP连接方式 ● Modbus设备的自动检测 ● 具有通过Email来发送报警信息的功能
Smart Panel 低压配电智能系统方案
适用于Masterpact , Compact NS & NSX 系列断路器的输入输出模块 应用 ● 8个预设定的应用,包括抽架管理(如:抽架模块管理,断路器状态以及照 明控制) ● 12个用户自定义的应用可实现: ● 保护功能 ● 控制功能 ● 能源监控功能 性能 ● 6个数字输入 ● 1个模拟输入(如PTC, PT100) ● 3个数字输出以及通过继电器输出 ● 24VDC输入 卖点 ● 适用于低压断路器的各种不同应用
施奈德低压智能配电系统解决方案
Smart Panel 低压配电智能系统方案
直接连接至以太网的Smartlink智能接口单元 应用 ● 监控终端配电 ● 能耗计量 ● 以太网端口 性能 ● 1个RJ45以太网端口 (+Modbus主机) ● 7通道连接下端电器设备 ● 2通道可用于模拟输入 ● 嵌入式网页 卖点 ● 可插拔预制连接线连接下端电器设备 ● Smartlink安装在DIN导轨之间
Smart Panel 低压配电智能系统方案
精准计量，功能强大，专为满足您的能源管理而设计。这款产品可以 帮助您客户的建筑和系统的能源管理变得更加高效、可靠！ 应用 ● 实现成本分摊 ● 分路计量收费 ● 分路测量显示 ● 基本的网络管理 性能 ● 高达Class 0.2S 级的测量精度 ● 具有MID 和IEC 61557-12 认证 ● 最高大可63次谐波检测 ● 多种费率计算以及数据日志
施耐德方案
智能化、一体化方案 软件+硬件+高级服 务
•
完整解决方案
•
高性能产品
Smart Panel
低压配电智能系统方案
一系列 智能组件 和 通信设备的 结合应用, 可依托远程管理服务而 形成的一体化系统方案
服务
软件
硬件
趋势
+
+
+
+
Smart Panel 价值体现 能效管理
发现能耗的使用问题 进行优化，从而达到节能
卖点 ● 具有网页服务器的双以太接口 (PM5500) ● 4路电流互感器的输入 ● 全中文界面支持
Smart Panel 低压配电智能系统方案
5.7’彩色触摸屏, 可监控显示多达8个设备 应用 ● 断路器的监测以及控制 ● 内嵌式程序界面”随时可操作” ● 电气参数以及断路器状态等信息数字化,图形化的显示界面 性能 ● 1 个RJ45的以太接口 ● 彩色触摸屏,24VDC 卖点 ● 从设备的自动检测连接 ● 程序预制化，简单易用 ● 安装简便,前面板开直径为22mm的孔
浅谈智能化配电房无人值守监控系统方案
浅谈智能化配电房无人值守监控系统方案智能化配电房无人值守监控系统方案实现智能巡检、自动监测、异常报警、在线控制等功能，诸多功能集成于一体，轻松对现场环境、视频、电力系统等对象做到24小时的巡检管理，对于运行环境及安全性有较高要求的配电室而言，可减少多方面的风险隐患。
一、方案功能1、电力系统：监测配电房电力系统状态，分析电力运行情况，具体监控对象是配电柜、开关柜等。
2、水位水泵：采集水位信息、控制水泵排水，两者结合，可降低电缆沟线缆故障问题。
3、烟雾监测：监控火灾信息，发出烟雾报警信号，加强消防应急。
4、智能门禁：开门控制+工配置+信息记录，提高配电房安全性，发生异常可及时追溯。
5、温度湿度：获取关键区域的温度湿度、用图表分析趋势。
6、视频监控：真实、形象的监控功能，设备、环境状态随时查看，为故障溯源、责任判定起到很大助力。
7、入侵探测：夜间时分，配电房被盗风险高，通过这个入侵监测，可发现周围有无人员活动，发出警报。
8、空调监控：控制空调启停，调控室内温度，加强环境管理。
9、加湿除湿：合理遥控设备，防止潮湿、凝露、干燥等异常情况的发生。
10、风机控制：远程控制启停，提高通风质量，保持环境稳定，设备运行畅通。
11、气体监测：六氟化硫、氧气的占比监测，从而分析出气体泄漏故障。
还可以监测臭氧、甲烷等气体。
12、……二、智能化配电房无人值守监控系统方案的特点1、自动运行：24小时运行机制，不用人工干预，能全年巡检配电房。
2、启停控制：利用网络传输、控制技术，远程下达指令，遥控设备开关机。
3、规约接口：网络协议、光芒104协议、IEC61850协议、串行通信接口协议等多种规约，RJ45、485、232等接口，满足数据通信及硬件接入的需求。
三、配电房无人值守的价值1、减轻负担：配电房数量多，来回巡检较奔波，实现无人值守，能减少负担。
2、提高效率：自动化的监控方式，提高了效率及维护质量，风险及时防控。
3、运行无忧：电力系统运行无忧，电力业务正常开展，居民、企业用电正常。
智能低压配电系统的分析及实现
宏（ ９０ ） 男 ， １８ 一 ， 工程师 ， 从事 配电监控系统 ， 能源产 品运用及系统工作。 新
１ １ 某大学 小 区配 电 系统 ． 山东 某理 工 大 学 现 有 学 生 ３万人 ， 年用 电量
家 大力建 设智 能 电网 的 机遇 ， 能 低 压 配 电系 统 智
作 为 电网的最 底层 ， 也会 获得 更 大的发 展空 间 。
２００ ｋ 。随着 近年 来 校 区 的不 断扩 建 ， ０ 万 ｗｈ 目前 已有 中低 压配 电房累计 ｌ 个 。虽然 大学按 照地域 １ 设立 了 ４个值 班室 ， 由于校 区 大 ， 但 部分 配 电房 在
王
查 ， 障反 应 周期 长 ， 故 出现一 些复 杂类 型故 障 的话 往往 还不 能马 上确 定故 障类 型及 排除 故障 。
（ ） 班 人 员 很 多 ， 是 效 率 很 低 。按 照 配 ２值 但
电值 班室相 应 规 定 ， 般 需 要 ２ 一 ４ ｈ值 守 ， 照 ２ 按 人 ４班 ３运转 的原 则 ， 个 正 规 的 配 电值 班 人 员 每 需要 配置 ８人 ， 因此 值 班室越 多 ， 需要 的值 班人 员 也 越多 ， 日常 的运 行成 本越 大 。
０ 引 言
随着 电子技 术 的不 断 发展 ， 统 的低 压 配 电 传 产 品也 融入 了越 来 越 多 的 电子 部 件 ， 以应 对 用 户 越 来越 多 的不 同类 型 的需求 。智 能化 的低 压配 电
系统 历经 多 年 的发 展 ， 可 靠性 、 在 功能 性 、 济 效 经 益 等方 面显 现 出来 的 优 点 ， 也逐 步获 得 更 多 用 户 的认可 ， 近年 来 呈 现 出 明显 的普 及 趋 势 。抓 住 国
高压低压配电柜的智能化运维方案
高压低压配电柜的智能化运维方案智能化运维是现代配电柜发展的一个重要趋势。
在电力系统中，高压低压配电柜起到了电能传输和分配的关键作用。
为了提高配电柜的运维效率和可靠性，智能化运维方案应运而生。
本文将探讨高压低压配电柜智能化运维方案的设计与应用。
一、背景介绍高压低压配电柜是电力系统的核心设备，负责将电能从输电线路中分配给不同的负载。
传统的配电柜运维方式主要依赖人工巡检和手动操作，存在效率低、信息传递滞后等问题。
针对这些问题，智能化运维方案应运而生。
二、智能化运维方案设计原则1. 实时监测：通过传感器、仪表等设备对配电柜的状态进行实时监测，包括电流、电压、温度等参数的监测。
2. 数据收集与分析：将监测到的数据进行采集、存储和分析，利用数据分析算法对配电柜的运行状态进行判断和预测。
3. 远程操作与控制：通过网络技术，实现对配电柜的远程操作与控制，包括开关的闭合与断开、电能分配等功能。
4. 故障诊断与预警：通过数据分析，实现对配电柜故障的快速诊断与预警，提前采取措施，减少故障对电力系统的影响。
5. 用户界面设计：设计直观友好的用户界面，使运维人员可以方便地查看配电柜的状态信息，进行操作与控制。
三、智能化运维方案的应用场景1. 配电柜的实时监测与远程操作：运维人员可以通过远程监控系统实时查看配电柜的运行状态，进行远程操作与控制。
2. 故障诊断与预警：通过数据分析算法，及时识别配电柜的故障，并发送预警信息给运维人员，以便他们采取措施进行修复。
3. 运行数据分析与优化：通过对配电柜运行数据的分析，可以了解其负荷特点和能耗情况，为后续的优化工作提供依据。
4. 保养与维护管理：智能化运维方案可以提供配电柜的保养与维护管理功能，包括保养计划制定、维护记录管理等。
四、智能化运维方案的优势与挑战1. 优势(1) 提高运维效率：智能化运维方案可以实现对配电柜的实时监测和远程操作，提高运维效率。
(2) 提升安全性能：通过故障诊断与预警功能，可以提前发现潜在的故障风险，保障配电柜的安全性能。
智能配电系统方案
智能配电系统方案1.数据采集和传输：通过各种传感器和设备，实时采集电力系统的各项数据，包括电流、电压、频率、功率因数等。
然后通过网络传输将这些数据传送到数据中心或监控中心。
2.数据分析和处理：在数据中心或监控中心，使用专门的软件和算法对采集到的数据进行分析和处理。
通过对数据的统计、比较和预测，可以实现对电力系统的监测和故障诊断。
3. 远程监控和控制：通过互联网和移动通信技术，实现对电力系统的远程监控和控制。
通过手机App或网页，用户可以随时随地监控电力系统的状态，并进行相应的控制操作。
4.智能优化和调度：通过数据分析和处理，将获取到的信息应用于智能优化和调度。
通过优化电力系统的运行策略，实现电力资源的合理利用和能耗的降低。
5.安全保护和故障响应：智能配电系统方案还包括安全保护和故障响应的措施。
通过实时监测和故障诊断，可以及时发现电力系统中的故障并采取相应的措施，以避免事故的发生和扩大。
1.设备和传感器：各种专用的设备和传感器，用于采集电力系统的各项数据。
这些设备和传感器需要具备高精度、高可靠性和长寿命的特点，以满足实时监测和控制的需求。
2.数据中心和监控中心：用于存储和处理采集到的数据，实现数据的分析和处理。
数据中心和监控中心需要具备高性能、高可靠性和高安全性的特点，以确保数据的安全和可靠性。
3.软件和算法：用于对采集到的数据进行分析和处理，实现电力系统的监测、控制和优化调度。
软件和算法需要具备高效、准确和可靠的特点，以满足实时和准确的需求。
4.网络和通信：用于实现数据的传输和远程监控和控制。
网络和通信需要具备高速、高带宽和高安全性的特点，以保障数据的快速和可靠传输。
5.安全保护和故障响应：用于保护电力系统的安全和及时响应系统故障。
安全保护和故障响应需要具备快速、准确和可靠的特点，以保障电力系统的稳定和安全运行。
综上所述，智能配电系统方案是一种利用先进的信息技术和自动化控制技术，实现电力系统监测、控制和管理的系统。
智慧配电室监控系统系统设计方案
智慧配电室监控系统系统设计方案智慧配电室监控系统是一个基于物联网和人工智能技术的智能化配电室管理系统。
它可以实时监测配电室的运行状态，包括电气设备的温度、湿度、电流等参数，并能够及时报警和进行故障诊断。
以下是一个智慧配电室监控系统的设计方案：一、系统架构设计：智慧配电室监控系统主要包括传感器节点、数据采集服务器、云平台和用户终端四个部分。
传感器节点负责对配电室的电气设备进行数据采集，数据采集服务器将采集到的数据进行汇总存储和处理，云平台提供数据存储和分析功能，用户终端可以通过手机、电脑等设备实时查看配电室的运行情况。
二、传感器节点设计：传感器节点包括温度传感器、湿度传感器、电流传感器等多种传感器。
它们通过无线网络与数据采集服务器进行通信，将采集到的数据传输给数据采集服务器。
三、数据采集服务器设计：数据采集服务器主要负责对传感器节点采集到的数据进行处理和存储。
它可以实时监测传感器节点的状态，并根据设定的阈值进行报警。
同时，数据采集服务器还能够对采集到的数据进行分析，进行故障诊断和预测。
四、云平台设计：云平台负责对数据进行存储和分析。
它可以将历史数据存储在云端，用户可以随时查看配电室的历史运行情况。
同时，云平台还可以对数据进行分析，提供故障诊断和预测等功能。
五、用户终端设计：用户终端可以通过手机、电脑等设备实时查看配电室的运行情况。
用户可以设置报警阈值、查看历史数据、接收报警信息等。
六、系统功能设计：1. 实时监测配电室的运行情况，包括温度、湿度、电流等参数。
2. 设置报警阈值，当参数超过设定的阈值时，即可发送报警信息给用户。
3. 对采集到的数据进行分析，提供故障诊断和预测。
4. 提供历史数据查询功能，用户可以随时查看配电室的历史运行情况。
5. 多用户管理功能，可以为不同用户提供不同的权限和服务。
七、系统优势：1. 实时监测：能够实时监测配电室的运行情况，及时发现故障和异常。
2. 故障诊断和预测：能够对传感器采集到的数据进行分析，提供故障诊断和预测，降低故障率。
配电室如何进行智能监控？
配电室如何进行智能监控？
配电室是电网系统的重要节点，承担着电力分配的重任。
但长期以来，这样场所存在高温、潮湿、凝露、水浸、积水、盗窃等严重威胁供电效率的问题，亟需寻找合适的解决方案。
而传统的人工巡逻的方式存在效率低的问题，只有进行智能化的监测，才能最大程度确保电力的正常供应。
那么，配电室如何进行智能监控？
配电室如何进行智能监控？其实很简单，只需要运行一套配电室智能监控系统就可以实现。
这是一套以电力监测主机为核心，加上各种前端传感器以及智能报警装置，从而对配电室内的高压柜、低压柜、温湿度、漏水、水位、空调、门禁、烟雾、sf6、臭氧等进行实时监测，防止火灾、盗窃等威胁配电安全的情况发生，实现智能化的监测管理。
只需要这一套系统就可以对配电室进行智能监控，具体的操作步骤为：
1、现场部署：在站房内安装需要用到的硬件设备，实时采集各个重要参数的数据情况
2、数据传输：采取有线传输和无线传输两种方式，先是通过协议接口、各种总线，让传感器设备以及监控主机实现信息交互，再通过无线传输的方式，将现场采集到的信息上传至管理软件上
3、在线管理：输入地址进入管理软件中，通过软件上提供的设备运行曲线图、饼图等形式，直观地查看参数及设备的运行情况
4、集中监测：通过IE方式进入集中管理云平台，通过电子地图，可以同时监测分布在各地的站房，适用于有多个点位需要进行管理的项目，实现集中管理，
提高运维效率
系统支持IEC61850规约和电力B接口，可以接入电力部门的监测平台上，方便统一调度、集中管理，满足国网招标项目的需求。
某学校供配电系统智能化升级方案
某学校供配电系统智能化升级方案一、升级目标1.实现供配电系统的自动化、智能化管理，提高供电可靠性和安全性。
2.通过智能化监控，实时掌握供配电系统的运行状态，及时发现并处理故障。
3.优化供电质量，满足学校教学、科研、生活等各方面的用电需求。
4.降低能耗，提高能源利用效率，实现绿色环保。
5.提高管理水平，减轻电工人员的工作负担，降低运维成本。
二、升级内容1.设备升级(1)更换老旧的配电设备，采用现代化的智能配电柜，提高配电系统的性能和稳定性。
(2)增加分布式光伏发电系统，利用太阳能发电，降低学校用电成本，减少对传统能源的依赖。
(3)部署智能电表，实现对各用电部位的能耗监测和管理。
2.系统升级(1)建立供配电监控系统，通过传感器、遥测、遥控等技术，实时采集供配电系统的运行数据，实时监控设备状态。
(2)建立能耗管理系统，对学校的用电数据进行汇总、分析和处理，为学校提供节能建议和决策支持。
(3)建立智能预警系统，对可能发生的故障进行预测和预警，提前采取措施，避免故障的发生。
3.平台升级(1)建立供配电系统管理平台，对供配电系统的运行数据、设备状态、能耗信息等进行统一管理。
(2)建立移动端应用，方便学校管理人员随时随地查看供配电系统的运行状态，提高管理效率。
(3)建立大数据分析平台，对学校的用电数据进行深入分析，挖掘潜在的节能空间和管理优化方案。
三、实施步骤1.项目策划：根据学校的实际情况，制定详细的升级方案和实施计划。
2.设备采购：选择优质的设备供应商，采购符合学校需求的智能配电柜、光伏发电系统、智能电表等设备。
3.系统部署：按照方案，对供配电系统进行设备更换和系统部署。
4.平台搭建：搭建供配电系统管理平台、移动端应用和大数据分析平台。
5.培训和推广：组织人员培训，确保管理人员能够熟练操作和管理新系统。
6.运维保障：建立完善的运维体系，确保系统的稳定运行。
四、升级效果1.提高供电质量和可靠性，减少停电、跳闸等现象。
低压配电开关柜监控单元设计
低压配电开关柜监控单元设计摘要近年来，经济的快速发展对我国电力工业的发展提出了更高的要求，提供更多的电能，具备更高的供电可靠性，更小的线路损耗，更长的使用寿命，更少的维护工作等等。
针对上述要求，国家对电厂实行“西电东送”和“关停并转”等措施，解决供需矛盾，对电网进行“城网农网改造”，进一步优化电网结构，减少线损，在变配电所实行配网综合自动化，提高可靠性，进而达到无人值守。
其中一个很重要的方面就是对开关及开关柜运行状态进行监控，传统的开关柜与现代电子技术相结合的智能化开关柜应运而生，它一方面满足传统开关柜的基本功能要求，另一方面将微电子技术引进柜内，使其有自检、自控和自我诊断的新功能，以满足配电网综合自动化的需要。
一些高新技术如传感器技术、微电子技术、计算机技术和信息技术的飞速发展及其在各工业领域的成功应用，使智能化开关柜的开发和应用成为可能。
本文配变监测终端的主要设计目标是：实时采集配电系统运行的模拟量和状态量，要求高精度、高准确性；接收中心站查询命令，将最新测量结果上报主站；能自动检测与识别配变故障，若有异常，立即向中心站发送告警消息和测量数据，同时，根据中心站命令控制外部开关设备；监测设备自身具有故障自检及自恢复功能；保证终端工作可靠性，满足电磁兼容性要求。
本文的主要内容包括：首先，对目前国内传统开关柜与国外先进的智能开关柜进行了系统的分析和比较，指出了两种存在的不同及优缺点，并对目前国内传统开关柜提出了智能化改造设想，提出了系统设计思想。
其次，分析了终端配电状态监控系统的硬件设计。
系统硬件采用了芯片模块化并协同工作设计思想，单片机控制数据采集，这样设计的目的是为了提高数据采集的速度和精度，现场总线通讯芯片负责数据的上传和下载，两部分属独立设计，两者组成了本次设计的硬件电路。
此外还详细介绍了硬件系统中的滤波电路设计、信号采集电路设计、显示按键单元设计、开关量输入及输出单元设计等。
最后，介绍了系统固件程序设计和应用程序功能模块。
高压低压配电柜的智能化控制系统介绍
高压低压配电柜的智能化控制系统介绍随着科技的不断发展，智能化控制系统在各个领域中得到了广泛的应用。
而在电力行业中，高压低压配电柜的智能化控制系统也逐渐成为了趋势。
本文将介绍高压低压配电柜智能化控制系统的相关内容。
一、智能化控制系统的概念及特点智能化控制系统是指利用计算机、通信技术等先进技术将传统的配电柜升级为具备远程监控、自动化控制、智能故障诊断等功能的系统。
其主要特点包括以下几个方面：1. 远程监控：智能化控制系统可以通过网络连接，实现对配电柜的实时监控。
无论用户身处何地，都可以通过手机、电脑等设备随时了解配电柜的运行状态。
2. 自动化控制：传统的手动控制方式存在人为失误的可能性，并且操作繁琐。
而智能化控制系统可以实现自动化控制，提高了操作的准确性和效率。
3. 智能故障诊断：智能化控制系统可以通过对配电柜的各种参数进行监测和分析，及时发现潜在的故障，并给出相应的诊断和处理建议，提高了配电柜的可靠性和安全性。
二、智能化控制系统的主要组成部分智能化控制系统包括硬件和软件两个方面的内容。
主要组成部分如下：1. 传感器：传感器用于采集配电柜中的各种参数数据，例如电流、电压、温度等。
数据采集的准确性和实时性对于整个系统的正常运行至关重要。
2. 网络通信模块：网络通信模块负责将采集到的数据通过网络传输到监控中心。
常用的通信方式包括以太网、无线网络等。
3. 监控中心：监控中心是整个智能化控制系统的核心，负责对传感器采集到的数据进行处理和分析，并提供相应的监控界面，可进行远程控制和故障诊断。
4. 控制器：控制器根据监控中心的指令对配电柜进行自动化控制。
主要包括开关控制、保护动作、数据记录等功能。
5. 软件系统：软件系统是支撑整个智能化控制系统正常运行的关键。
包括数据处理算法、可视化界面、故障诊断算法等。
三、智能化控制系统的应用价值高压低压配电柜的智能化控制系统具有广泛的应用价值。
主要体现在以下几个方面：1. 提高可靠性：智能化控制系统通过对配电柜的实时监控和智能故障诊断，能够及时发现潜在的故障，并进行相应的处理，从而提高了配电柜的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

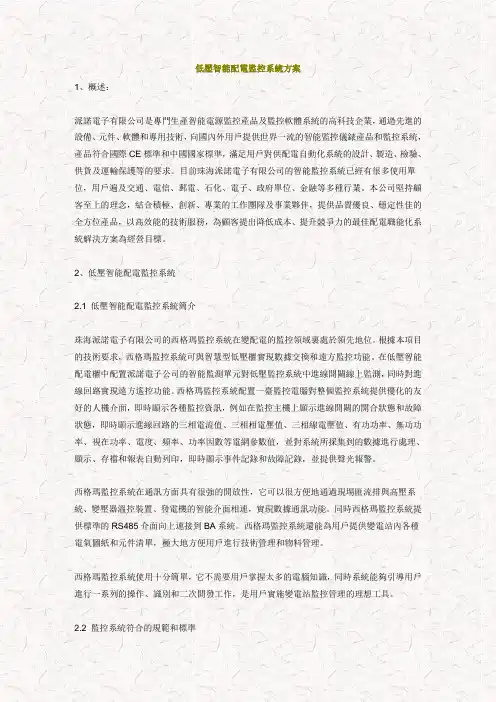

低压智能配电监控系统方案1、概述：派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业，通过先进的设备、元件、软件和专用技术，向国内外用户提供世界一流的智能监控仪表产品和监控系统，产品符合国际CE标准和中国国家标准，满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。
目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位，用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业。
本公司坚持顾客至上的理念，结合积极、创新、专业的工作团队及事业伙伴，提供品质优良、稳定性佳的全方位产品，以高效能的技术服务，为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标。
2、低压智能配电监控系统低压智能配电监控系统简介珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位。
根据本项目的技术要求，西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。
在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。
西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面，实时显示各种监控信息，例如在监控主机上显示进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印，即时显示事件记录和故障记录，并提供声光报警。
西格玛监控系统在通讯方面具有很强的开放性，它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。
同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。
西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。
西格玛监控系统使用十分简单，它不需要用户掌握太多的计算机知识，同时系统能够引导用户进行一系列的操作、识别和二次开发工作，是用户实施变电站监控管理的理想工具。
监控系统符合的规范和标准GB11287-89 《继电器、继电保护》GB/T14537-93 《量度继电器和保护装置冲击和碰撞试验》GB6162-85 《静态继电器和保护装置的电气干扰试验》GB/ 《电气继电器》第22部分量度继电器和保护装置的电气干扰试验，第3篇辐射电磁场干扰试验GB/《电气继电器》第22部分量度继电器和保护装置的电气干扰试验，第4篇快速瞬变干扰试验GB7261-1997 《继电器及继电保护装置基本试验方法》GB14285-93 《继电保护和安全自动装置技术规程》GB50062-92 《电力装置的继电保护和安全自动装置设计规程》GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规程》GB/T13730-92 《地区电网数据采集与监控系统通用技术条件》GB-2887-89 《计算站场地技术条件》DL/T478-92 《静态继电保护及安全自动装置通用技术条件》DL/T587-1996 《微机继电保护装置运行管理规程》DL5003-92 《电力系统调度自动化设计技术规程》GB/T50314-2000 《智能建筑设计标准》GB/T50312-2000 《建筑和建筑群综合布线系统工程施工及验收规范》监控系统环境要求·海拔高度：≤3000m·环境温度：-10～+55℃·相对湿度：≤95%·地震烈度：≤8度·大气压：60～108kPa·冲击：水平加速度≤s·s，垂直加速度≤m/s·s硬件、软件配置1）监控计算机（一台）：HP,PIV ，内存256M，硬盘40G，19”PHILIPS显示器，40速光驱;2) 激光打印机：A4纸输出．3)鼠标：随机配置USB鼠标．4）电脑音箱：实时报警；5）UPS不间断电源1KVA，输出220V6）西格玛监控软件一套3、低压配电自动化系统构成智能元件简介PMAC720多功能智能监测仪表PMAC720多功能智能监测仪表简介PMAC720是珠海派诺电子有限公司一种专门用于交流配电系统中的多功能智能监测仪，它替代传统的电网参数检测仪表（例如安培表、伏特表、变送器等）进行数据监测，并在仪表内部自动对检测到的数据进行A/D转换，同时将转换后的电网参数通过监测器上配置的标准的数据通讯接口向现场总线和上位机传送。
基本特性·输入电流：可从1A/5A的CT（电流互感器）中接入·大屏幕液晶显示（66*67）·带隔离的RS485通讯接口，通讯规约为MODBUS·工作电源：标准直流85V到265V，交流80V到300V·四路开关量输入·两路继电器输出·高精度实时测量数据·用户通过面板可以方便设置仪表的工作模式功能·实时检测和显示三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、31次谐波、电度等多项电能参数，并可通过所带的RS485接口将所检测的数据上传到上位机监控中心；·具有四路开关量的输入点，能够实时监测开关的状态和其他开关量值；·具有两路继电器输出点，能够实现对开关或接触器的远方遥控功能；·具有RS485接口，实现数据的网络通讯功能；2．1．2 PMAC3032智能遥信模块PMAC3032是基于16位单片机的开关量测量仪表,可与其他PMAC系列分布式测控仪表产品一起构成各种电力自动化工程。
PMAC3032可同时监测32个开关量的状态及变位信息，任意两个开关量通道的SOE分辨率为2毫秒。
且一次性可保存220个SOE记录（基本配置为220个，用户可选择更多的记录）。
PMAC3032配置了标准的RS-485通信口，它即可集中组屏，亦可分散安装。
RS-485为两线局域网，通讯速率可为300-19200波特率，PMAC3032仪表可以在线修改通讯地址和通讯速率，同时向用户提供开放式的通讯协议。
配置进线开关及出线开关的工作状况实时监测（配置PMAC720和PMAC3032）·三相电流监视·三相线电压，三相相电压监视·功率因数cosф，频率，有功功率、无功功率、视在功率监视·电度计量·开关工作状态监视·开关故障状态监视·提供在线运行信号、诊断信号实现实时在线显示·一次回路图系统图v进线断路器的运行参数及状态运行报表，报警记录生成及打印系统自动记录并生成下列报告·低压系统进线柜电度记录·中控室操作记录·现场操作记录·历史纪录·维修记录·故障记录低压配电系统操作界面示例动态的人机界面·变配电系统柜的实物图，明确指示开关状态及电参量的实际值。
·变配电系统的操作记录及事故记录打印。
·重要电参量的实时趋势图和历史趋势图显示及打印。
·对开关进行操作时需要经过严格的再确认手续。
·严密的操作员管理系统。
·严格的安全性保障。
低压配电柜运行状态监视界面示例操作员管理界面示例操作值班记录管理界面示例用户管理界面示例,低压监控系统的信息上传低压智能配电监控系统为楼宇自控系统（BA）的子系统，通过低压智能配电监控系统提供的RS485接口或RJ45以太网网络接口，电源监控系统或楼宇自控系统能够接受低压智能配电监控系统上传的检测信息，监测低压配电系统的参数、运行状态及故障情况，并能实现对低压配电系统相应回路的遥控功能。
4、西格玛监控系统平台简介概述工程采用综合自动化系统，以期达到变电站无人或少人值班，实现对一次设备全面监控的目的。
我公司采用专用的自动化监控元件和监控软件，凭借多年丰富的电力自动化工程经验，提供下面一套符合电力系统设计要求和满足应用要求的完整成熟的工程解决方案，以提供各种一次电气设备的安全保护，运行工况的在线监测，各种可控开关的本地/远程控制操作，负荷切换，变配电系统的经济优化运行，适合各种运行方式的控制、联锁/联动及通信网络连接，实现信息共享等多种功能。
监控软件采用全面汉化的符合国内配电运行习惯和强大组态功能的SCADA集成化保护监控系统软件。
针对现场一次设备的监控元件，采用集计算机技术、电力自动化技术、通讯技术于一体的智能化产品，监控元件直接安装在开关柜上，全面实现保护、测量、控制、监测、通讯等各种功能。
在配电系统中组成一个高效、安全、经济、可扩展的自动化系统。
智能模块通过RS-485通讯接口以现场总线的形式和上位机相连，将底层信息上传至监控主机。
构成综合自动化系统的微机保护测控装置采用技术先进，成熟可靠的设备，在国内有良好的运行业绩，成套主设备及辅助设备生产厂家具有良好的商业信誉，具备研发、生产、调试及长期售后服务的能力，具有可资信赖的确保产品质量的质量保证体系。
监控系统构成监控系统采用模块化、分层分布式开放系统结构。
本着分散控制、集中监视的原则，按间隔划分、单元化设计、分布式处理，实现设备分层和网络分层的解决方案，整个系统分为现场级控制层和站级控制层。
现场级控制层现场级控制层中的自动化设备要求运行十分稳定可靠，能免维护使用，同时又能满足工程的自动化设计要求。
例如选用PMAC720等系列智能测控仪表作为保护测控装置，通过现场总线与站级控制层的监控主机连接，与站级控制层一起构成一个有机协调的低压智能监控系统.站级控制层站级控制层位于集中控制室，一般由计算机、打印机、通讯设备及不间断电源等组成，计算机之间采用高速Ethernet(TCP/IP)网络构成计算机局域网。
硬件采用高性能高可靠性的工业PC机，系统软件采用Microsoft Windows NT抢占式多任务多线程操作系统，实现遥测、遥信、遥控、遥调、报警显示、数据存储、统计报表和变电站优化运行控制等功能。
西格玛集成化监控系统平台，具有强大的组态能力，适合于本工程的技术要求；站级控制层的监控主机和其他操作工作站均具有对现场级控制层各种智能化设备完全的访问和控制能力。
站级控制层的主要功能包括：A) 监控主机与现场级控制层的各种自动化设备之间实现通信互联；B) 监控主机接收各自动化设备采集到的遥测值和遥信状态，并进行统计、保存、显示；C) 监控主机接收各自动化设备检测到的故障和告警事件信息，并给出告警提示和声音报警，同时保存到数据库中，用于事故分析；D) 监控主机发送控制操作命令，并通过自动化设备的出口继电器控制各可控开关的分合；E) 监控主机完成对各自动化设备逻辑控制的组态设定，并下传控制逻辑信息；F) 给其它自动化系统（例如楼宇自控系统）预留标准的通信接口。
