建筑给水排水工程施工图设计步骤
第章给水排水施工图
轮船正招式成商立局，标志着中国新式航运业的诞生。
(2)1900年前后，民间兴办的各种轮船航运公司近百家，几乎都是
在列强排挤中艰难求生。
2．航空
(1)起步：1918年，附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水：上1飞918机年，北洋政府在交通部下设“
”；此后十年间，航空事业获得较快发展。
任意位置（即不和三个坐标轴方向一致的情况）的管道如何表 示？24页右下角图。 图5-1女厕污水管的系统图 3、管道系统：一般按照系统分别绘制，避免混乱。
5.2.1 给水排水系统图的图示特点
4、房屋构件位置的表示。见图 5、管径、坡度、标高。DN50-公称直径50mm。
见图，见图，见图。 给水是压力流，不设置坡度。排水是重力流，需要
5.1.1 给水排水平面图的图示特点
4、卫生器具平面图：常用配水器具和卫生设备。 多数器具设备是工业定型产品；有些构筑物是现场 砌筑的；水箱有结构设计人员绘制。 设备专业做什么？
5、给水排水平面图：见第5页图。 当管道数量超过一根时，予以编号； 判别管道数量的方法：给水，每一室外引水管算一个管道； 污废水以每一室外承接排水管的检查井为一个管道；管道可 见性的处理；
读图方法
各层平面图：哪些房间布置卫生设备、几个管道系 统等；
管道系统图：给水系统（上行下给式、下行上给 式）；废、污水系统；
管道类型代号
J
F
W
1
4
3
管道系统编号
5.2 给水排水系统图
反映室内给水排水的水平安排和布置。而连接各管 路的管道系统因其在空间转折较多，上下交叉重叠， 一般在平面图中无法完整且清楚地表达，因此需要 一个同时能反映空间三个方向的图来表示—给水排 水系统图。
给水排水初步设计与施工图设计步骤
给水排水初步设计3．7．1 在初步设计阶段，建筑工程给水排水专业设计文件应包括设计说明书、设计图纸、主要设备器材表、计算书.3．7．2 设计说明书.1 设计依据。
1)摘录设计总说明所列批准文件和依据性资料中与本专业设计有关内容；2）本专业设计所执行的主要法规和所采用的主要标准（包括标准的名称，编号、年号和版本号)；3)设计依据的市政条件；4)建筑和有关专业提供的条件图和有关资料。
2 工程概况:工程项目设置，建筑防火类别，建筑功能组成、建筑面积(或体积)、建筑层数、建筑高度以及能反映建筑规模的主要技术指标,如旅馆的床位数，剧院、体育馆等的座位数，医院的门诊人数和住院部的床位数等.3 设计范围,根据设计任务书和有关设汁资料，说明用地红线（或建筑红线）内本专业设计的内容和由本专业技术审定的分包专业公司的专项设计内容；当有其他单位共同设计时。
还应说明与本专业有关联的设计内容。
4 建筑室外给水设计.?）水源:由市政或小区管网供水时，应说明供水于管方位、接管管径及根数、能提供的水压；当建自备水源时，应说明水源的水质、水温、水文地质及供水能力,取水方式及净化处理：工艺;说明各构筑物的工艺设计参数、结构型式、基本尺于、设备选型、数量、主要性能参数、运行要求等；2）用水量：说明或用表格列出生活用水定额及用水量、生产用水水量、其他项目用水定额及用水量(含循环冷却水系统补水量、游泳池和中水系统补水量,洗衣房、锅炉房、水景用水，道路浇洒、汽车库和停车场地面冲洗、绿化浇洒和末预见用水量及管网漏失水量等)、消防用水量标准及一次灭火用水量、总用水量(最高日用水景、半均时用水量、最大时用水量）；3）给水系统：说明给水系统的划分及组合情况、分质分压分区供水的情况及设备控制方法；当水量、水压不足时采取的措施,并说明调节设施的容量、材质、位置及加压设备选型;如系扩建工程,还应简介现有给水系统;4）消防系统：说明各类形式消防设施的设计依据、设计参数、供水方式、设备选型及控制方法等;5）中水系统：说明中水系统设计依据、水质要求、设计参数、工艺流程及处理设施、设备选型，并宜绘制水量平衡图；6)雨水利用系统：说明雨水用途、水质要求、设计重现期、日降雨量、日可回用雨水量、日用雨水量、系统选型、处理工艺及构筑物概况;7)循环冷却水系统：说明根据用水设备对水量和计量、水质、水温、水压的要求，以及当地的有关气象参数（如室外空气干、湿球温度和大气压力等)选择采取循环冷却水系统的组成、冷却构筑物和循环水泵的参数、稳定水质措施及设备控制方法等；8)当采用重复用水系统时，应概述系统流程、净化工艺并绘制水量平衡图；9）管材、接门及敷设方式。

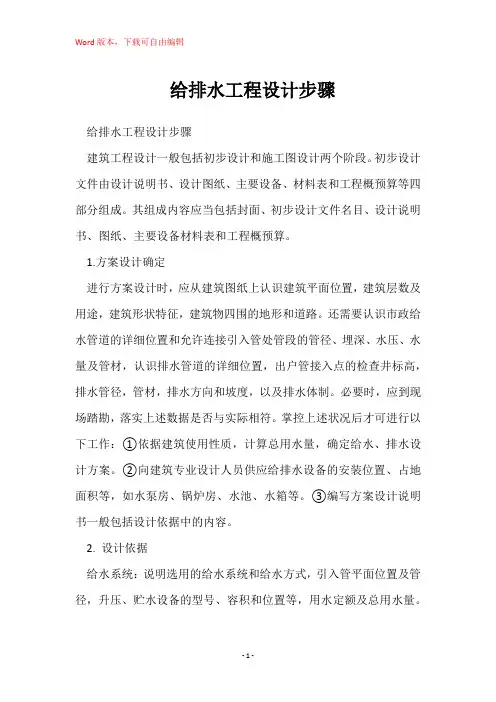

给排水工程设计步骤
给排水工程设计步骤
给排水工程设计步骤
建筑工程设计一般包括初步设计和施工图设计两个阶段。
初步设计文件由设计说明书、设计图纸、主要设备、材料表和工程概预算等四部分组成。
其组成内容应当包括封面、初步设计文件名目、设计说明书、图纸、主要设备材料表和工程概预算。
1.方案设计确定
进行方案设计时，应从建筑图纸上认识建筑平面位置，建筑层数及用途，建筑形状特征，建筑物四围的地形和道路。
还需要认识市政给水管道的详细位置和允许连接引入管处管段的管径、埋深、水压、水量及管材，认识排水管道的详细位置，出户管接入点的检查井标高，排水管径，管材，排水方向和坡度，以及排水体制。
必要时，应到现场踏勘，落实上述数据是否与实际相符。
掌控上述状况后才可进行以下工作：①依据建筑使用性质，计算总用水量，确定给水、排水设计方案。
②向建筑专业设计人员供应给排水设备的安装位置、占地面积等，如水泵房、锅炉房、水池、水箱等。
③编写方案设计说明书一般包括设计依据中的内容。
2. 设计依据
给水系统：说明选用的给水系统和给水方式，引入管平面位置及管径，升压、贮水设备的型号、容积和位置等，用水定额及总用水量。
排水系统：说明选用的排水体制和排水方式，出户管的位置及管径，污废水抽升和局部处理构筑物的型号和位置，以及雨水的排出方式等。
热水系统：说明热水用水定额，热水总用水量，热水供水方式、循环方式，热媒及热媒耗量，锅炉房位置，水加热器选择等。
消防系统：说明消防系统的选择，消防给水系统的用水量，以及升压、贮水设备的选择、位置、容积等。
方案设计完毕，报主管部门审批后，可进行下一阶段的设计工作。
非常详细的给排水专业施工图设计说明文本
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
建筑制图与识图-第10章--建筑给水排水施工图
引入建筑物内的给水连接管段。每条引入管应安装水表， 阀门，泄水装置等。
图10-1
（2）配水管网 配水管网即将引入管送来的水输送给建筑物内各用水
点的管道，包括水平干管、给水立管和支管。 （3）配水器具 配水器具包括与配水管网相接的各种阀门、给水配件
建筑物的给水排水进口、出口应注明管道类别代号，其 代号通常用管道类别的第一个汉语拼音字母，如“J”为生活 给水管，“W”为污水排出管。当建筑物的给水排水进出口数 量多于一个时，宜用阿拉伯数字编号，以便查找和绘制轴测 图。编号宜按图10-6的方式表示（该图表示1号给水引入管）。
图10-6给水引入（排水排出）管编号表示法
当建筑物室内穿过一层及多于一层楼层的立管 数量多于一个时，宜用阿拉伯数字编号。编号宜按 图10-7的方式表示（该图表示1号的给水立管）。
图10-7 立管编号表示法
（4）标注。给水排水平面图中需标注必要的尺寸 和标高。
①尺寸标注。建筑物的平面尺寸一般仅在底层给 水排水平面图中标注轴线间尺寸。应标注各类管道的 管径和管道中心距建筑墙、柱或轴线的定位尺寸。管 道长度一般不标注。
室内给水排水平面图就是把室内给水平面图和 室内排水平面图合画在同一图上，统称为“室内给 水排水平面图”。该平面图表示室内卫生器具、阀 门、管道及附件等相对于该建筑物内部的平面布置 情况，它是室内给水排水工程最基本的图样。图 10-8为该住宅的底层给水排水平面图西边住户的给 水排水平面放大图，为了便于区别，在平面图中污 水管用粗虚线表示，热水管用粗双点划线表示，生 活给水管、消防给水管和雨水管用粗实线表示。
备注 宜与总图专业一致 宜与总图专业一致 宜与总图专业一致
建筑给水排水施工图
凡平面布置图、系统图中局部构造因受图面比例限 制而表达不完善或无法表达的，为使施工概预算及施工 不出现失误，必须绘出施工详图。通用施工详图系列， 如卫生器具安装、排水检查井、雨水检查井、阀门井、 水表井、局部污水处理构筑物等，均有各种施工标准图， 施工详图宜首先采用标准图。
绘制施工详图的比例以能清楚绘出构造为根据选用。 施工详图应尽量详细注明尺寸，不应以比例代替尺寸。
4.1 常用给排水图例
管径的标注方法应符合下列规定： （1） 单根管道时，管径应按图1-5所示的方式标注。 （2） 多根管道时，管径应按图1-6所示的方式标注。
4.1 常用给排水图例
图1-5 单管管径表示法
图1-6 多管管径表示法
Back
4.1 常用给排水图例
1.2.3 编号
（1） 当建筑物的给水引入管或排水排出管的数量 超过1根时，宜进行编号，编号宜按图1-7所示的方法表 示。
管径应以mm为单位。水煤气输送钢管（镀锌或非镀 锌）、铸铁管等管材，管径宜以公称直径DN表示（如 DN15、DN50）；无缝钢管、焊接钢管（直缝或螺旋 缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表 示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝 土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜 以内径d表示（如d230、d380等）；塑料管材，管径宜按 产品标准的方法表示。当设计均用公称直径DN表示管径 时，应用公称直径DN与相应产品规格对照表。
建筑给排水施工图建筑给水排水施工图的Fra bibliotek读目录
1 常用给排水图例 2 建筑给排水施工图的主要内容 3 建筑给排水施工图的识读
Back
4.1 常用给排水图例
1.1 图线
建筑给排水施工图
二、室外给水和排水管道纵断面图
横竖两种不同的比例 压力管—粗实线绘制 重力管—粗实线双线绘制 地面、检查井等—中实线绘制 设计数据
管道上的配件详图
表达卫生器具的安装、管道连接的详图 套用国家或地区标准图集 图示详尽、尺寸齐全、主要材料和有关说明 一、浴盆安装详图 二、管道穿墙防水套管安装详图
排水系统图例图
室外给排水施工图
区域内的各种室外排水管道布置的图样 同时表示室内管道的引入管和排出管之间的连接、
管道坡度、埋深和交接等内容 包括室外给水排水平面图、管道纵断面图、附属设
备的施工图。 一、室外给水排水平面图 二、室外给水和排水管道纵断面图
一、室外给水排水平面图
例图表示了新建住宅附近的给水、污水、雨水等管 道的布置。
的构筑物、贮存设备等组成。
给水排水施工图的内容
给水排水施工图有：室内给水排水施工图 室外给水排水施工图
水处理设备的构筑物工艺图
二、给水排水施工图的规定 及图示特点
符合《给水排水制图标准》 （GB/T 50106-2001） 1. 给水排水工程图中的常用图例 2. 给水系统流程、排水系统流程 3. 系统图----轴测图 4. 对土建专业要求，图纸注明
给排水工程施工图概述
一、给水排水施工图的用途和内容 二、给水排水施工图的规定和图示特点
一、给水排水施工图的用途和内容
给水排水施工图是给水排水工程施工的依据。 给水工程指水源取水、水质净化、净水输送、配水
使用等工程。 排水工程指污水（生活和生产的废水及雨水等）排
除、污水处理等工程。 给水排水系统由室内外管道及其附属设备、水处理
说明
12 建筑给水排水施工图
律都画成细实线，宽度为 0.35b。建筑物轮廓线、轴 线号、房间名称、绘图比例等均应与建筑专业一 致。各类卫生器具和用水设备，用宽度为0.5b的 图线，按比例绘出其平面图的外轮廓，内轮廓以 0.35b的细线绘出。
• （4）通气管：在顶层检查口以上的一段立管称为 通气管，以排出臭气。通气管一般应高出屋面 (wūmiàn)500mm。上人屋面(wūmiàn)通气管应高出2000mm。
• （5）检查口。
第四十四页，共一百一十三页。
12 建筑给水排水施工图
• 4．排水管道的布置原则
• 排水管道的布置应满足水利条件最佳、便于(biànyú)维 护管理、保护管道不易受损害、保证生产、生活 和使用安全以及经济和美观的要求。
• 在管道(guǎndào)纵断面图中，可根据需要对纵向与横向采用不 同的比例，具体见下一章。
• 在建筑给排水轴测图中，如局部表达有困难时，该处可不 按比例绘制。
• 水处理流程图、水处理高程图和建筑给排水系统图均可不按比例 绘制。
第十页，共一百一十三页。
12 建筑给水排水施工图
第十一页，共一百一十三页。
• （2）水表：用以记录用水量。根据用水情况可在每个单元、每幢 建筑物或在一个居住区内设置一个水表。
第三十九页，共一百一十三页。
12 建筑给水排水施工图
• （3）室内配水管网：包括干管、立管、支管。 • （4）配水器具与附件：包括各种配水龙头、闸阀等。
• （5）升压设备：当水压(shuǐ yā)不足时，需设置水箱和水泵等设备。
12 建筑给水排水排水专业常用管道附件宜符合表12－3的
建筑给排水施工图
一、给排水施工图的组成
（一）室外给水排水施工图 室外给水排水施工图表达的范围比较广，它可以表 示一个城市的给排水工程，也可以表示工矿企业内 的厂区或生活小区的给水排水工程设施。其内容包 括平面图、高程图、纵剖面图和横剖面图以及详图。 （二）室内给水排水施工图
（二）室内给水排水施工图
室内给水排水施工图表示一幢建筑物内部的给水排水工程设 施情况，主要反映引入管至用水设备的给水管道和卫生器具 至排出管的排水管道及相应设备的平面布置、管道尺寸、管 道材质、连接方式、敷设方式等。室内给水排水施工图由平 面图、系统图、详图、设计说明和设备及材料明细表等部分 组成。 1．给水排水平面图 （1）建筑的平面布置情况，给水排水点位置。 （2）给排水设备、卫生器具的类型、平面位置、污水构筑 物位置和尺寸。 （3）各种功能管道的平面位置、走向、规格、编号、连接 方式等。 （4）管道附件的平面位置、规格、种类、敷设方式等。
二、 给排水施工图的图示方法
建筑给排水工程施工图中，除详图外，平面图、 系统图上各种管路用图线表示，而各种管件、阀 门、附件、器具等一般都用图例表示。 1、线型和比例 2、管道标高和管径
室内工程应标注相对标高；室外工程宜标注绝对标高，当 无绝对标高资料时，可标注相对标高，但应与总图专业一 致。 压力管道应标注管中心标高；沟渠和重力流管道宜标注沟 (管)内底标高。在建筑工程中，管道也可注相对本层建筑 地面的标高，标注方法为h+×.×××，h表示本层建筑地 面标高，如h+0.250。
（1）首先弄清图纸中的方向和该建筑在总平面图上的位置。 （2）看图时先看设计说明，明确设计要求。 （3）给水排水施工图所表示的设备和管道一般采用统一的 图例，在识读图纸前应查阅和掌握有关的图例，了解图例 代表的内容。 （4）给水排水管道纵横交叉，平面图难以表明它们的空间 走向，一般采用系统图表明各层管道的空间关系及走向， 识读时应将系统图和平面图对照识读，以了解系统全貌。 （5）给水系统可以从管道入户起顺着管道的水流方向，经 干管、立管、横管、支管到用水设备，将平面图和系统图 对应着一一读遍，弄清管道的方向，分枝位置，各段管道 的管径、标高、坡度、坡向、管道上的阀门及配水龙头的 位置和种类，管道的材质等。
供排水工程施工工序
供排水工程施工工序供排水工程是建筑工程中的重要组成部分，对于建筑物的正常运行和使用具有至关重要的作用。
供排水工程的施工工序是整个建筑工程中的关键环节，只有严格按照规范进行施工，才能确保供排水设施的安全性和可靠性。
下面将详细介绍供排水工程施工的各项工序。
一、前期准备工作1.1勘察设计阶段在进行供排水工程的施工之前，首先需要进行勘察设计工作。
勘察设计阶段的工作主要包括对工程现场进行勘察，测量地形地貌，确定工程的布置和设计方案，绘制详细的施工图纸等。
1.2材料准备阶段在勘察设计工作完成后，接下来需要进行材料的准备工作。
供排水工程所需的材料主要包括管道、管件、阀门、泵站等。
在进行施工之前，需要根据设计图纸确定所需材料的规格和数量，并进行采购和储备。
二、施工工序2.1土方开挖供排水工程的施工首先需要进行土方开挖工作。
在进行土方开挖时，需要遵循土方开挖设计要求，确保开挖的深度和坡度符合规范要求。
开挖完成后，需要对开挖的土方进行清理和整理，为后续施工工作做好准备。
2.2基础施工基础施工是供排水工程中的重要环节。
在进行基础施工时，需要根据设计要求进行基础的浇筑和加固工作，确保基础的承载能力和稳定性。
在施工过程中，需要进行基础的验收和检测工作，确保基础施工质量符合要求。
2.3管道安装管道安装是供排水工程中的核心工序。
在进行管道安装时，需要按照设计图纸确定管道的敷设位置和坡度，确保管道安装的水平和垂直度符合规范要求。
在进行管道焊接和连接时，需要使用专业的设备和工具，确保管道连接的牢固和密封。
2.4设备安装设备安装是供排水工程中不可或缺的一环。
在进行设备安装时，需要按照设备安装说明书进行安装，确保设备的正常使用和运行。
在进行设备调试和检测时，需要注意设备的运行状态和参数，确保设备安装质量达到要求。
2.5防水处理防水处理是供排水工程中重要的保护环节。
在进行防水处理时，需要使用专业的防水材料和工艺，确保供排水设施的防水性能。
建筑给水排水制图 (4)图号和图纸编排
图号和图纸编排4．2．1 设计图纸宜按下列规定进行编号；1 规划设计阶段宜以水规-1、水规-2……以此类推表示；2 初步设计阶段宜以水初-1、水初-2……以此类推表示；3 施工图设计阶段宜以水施-1、水施-2……以此类推表示；4 单体项目只有一张图纸时，宜采用水初-全、水施-全表示，并宜在图纸图框线内的右上角标“全部水施图纸均在此页”字样(图4．2．1)；5 施工图设计阶段，本工程各单体项目通用的统一详图宜以水通-1、水通-2……以此类推表示。
4．2．2 设计图纸宜按下列规定编写目录：1 初步设计阶段工程设计的图纸目录宜以工程项目为单位进行编写；2 施工图设计阶段工程设计的图纸目录宜以工程项目的单体项目为单位进行编写；3 施工图设计阶段，本工程各单体项目共同使用的统一详图宜单独进行编写。
4．2．3 设计图纸宜按下列规定进行排列；1 图纸目录、使用标准图目录、使用统一详图目录、主要设备器材表、图例和设计施工说明宜在前，设计图样宜在后；2 图纸目录、使用标准图目录、使用统一详图目录、主要设备器材表、图例和设计施工说明在一张图纸内排列不完时，应按所述内容顺序单独成图和编号；3 设计图样宜按下列规定进行排列；1)管道系统图在前，平面图、放大图、剖面图、轴测图、详图依次在后编排；2)管道展开系统图应按生活给水、生活热水、直饮水、中水、污水、废水、雨水、消防给水等依次编排；3)平面图中应按地面下各层依次在前，地面上各层由低向高依次编排；4)水净化(处理)工艺流程断面图在前，水净化(处理)机房(构筑物)平面图、剖面图、放大图、详图依次在后编排；5)总平面图应按管道布置图在前，管道节点图、阀门井剖面示意图、管道纵断面图或管道高程表、详图依次在后编排。
4．3 图样布置4．3．1 同一张图纸内绘制多个图样时，宜按下列规定布置：1 多个平面图时应按建筑层次由低层至高层的、由下而上的顺序布置；2 既有平面图又有剖面图时，应按平面图在下，剖面图在上或在右的顺序布置；3 卫生间放大平面图，应按平面放大图在上，从左向右排列，相应的管道轴测图在下，从左向右布置；4 安装图、详图，宜按索引编号，并宜按从上至下、由左向右的顺序布置；5 图纸目录、使用标准图目录、设计施工说明、图例、主要设备器材表，按自上而下、从左向右的顺序布置。
第十章 建筑给水排水施工图
建筑工程制图与识图第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程，它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。
1、给水排水工程包括给水工程和排水工程。
1）给水工程包括水源取水、水质净化、净水输送、配水使用等。
2）排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总，再经过污水处理后排放出去。
2、给水排水工程图按内容大致分为：1）室内给水排水施工图2）室外给水排水施工图3）水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。
进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统：自各污水、废水收集设备（如卫生洁具、洗涤池等）将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。
二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流设计和施工人员按图施工。
给水排水施工图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求。
三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1－86及《给水排水制图标准》GBJ 106－87等相关制图标准。
1）图线酒泉职业技术学院给水排水施工图，采用的各种线型应符合表10-1的规定。
2）比例建筑给排水平面图采用的比例有：1：200、1：150、1：100，且宜与建筑专业一致；建筑给排水轴侧图采用的比例有：1：150、1：100、1：50，且宜与相应图纸一致。
3）标高与管径室内工程应标注相对标高。
压力管道应标注管中心标高；重力流管道宜标注管底标高。
标高单位为m。
管径的表达方式，依据管材不同，可标注公称直径DN、外径D×壁厚、内径d等。
30层住宅楼全套给排水设计施工图
给排水设计方法步骤
给排水设计方法步骤引言给排水设计是建筑工程中不可或缺的环节，它涉及到室内的供水、排水系统的设计和实施。
一个合理的给排水设计可以保证建筑物的供水和排水质量，并提高建筑物的可持续性。
本文将介绍给排水设计的方法步骤，希望能为读者提供一些指导和帮助。
一、确定工程需求首先，在进行给排水设计之前，我们需要明确工程的需求和要求。
这包括建筑物的类型、规模、用途以及所需要的供水和排水设备。
只有在明确了这些需求后，才能进行后续的给排水设计工作。
二、勘察和调查勘察和调查是给排水设计的重要步骤。
在这一阶段，设计人员需要对工程现场进行实地勘察，了解土地的坡度、地下水位、地质条件等情况。
同时，还需要调查现场的供水和排水设施情况，包括供水管道、污水管道以及附属设备等。
通过勘察和调查，设计人员可以获取到必要的数据和信息，为后续的设计工作提供参考。
三、制定设计方案在获得了必要的数据和信息后，设计人员需要制定一个合理的设计方案。
这个方案包括供水系统和排水系统的布置方案、设备选择方案以及管道连接等。
在制定设计方案时，需要考虑到工程的经济性、可行性以及环保性等因素。
四、进行系统设计在制定了设计方案后，设计人员需要具体进行系统设计。
这包括绘制供水和排水管道的布置图、计算供水和排水设备的容量、确定管道材料以及计算供水和排水管道的大小等。
在进行系统设计时，需要符合相关的设计规范和标准，保证设计的合理性和安全性。
五、进行施工图设计在完成系统设计后，设计人员需要将设计方案转化为施工图，并进行详细的细部设计。
这包括细化供水和排水管道的布置，选择合适的材料和设备，并标注所需的工程量和尺寸等。
施工图的设计需要精确细致，确保施工工人能够按照图纸进行施工。
六、施工和监理施工和监理是给排水设计中不可忽视的环节。
设计人员需要与施工方和监理方进行密切的配合，确保设计的实施和施工品质的过程中没有差错。
同时，监理人员还需要对施工过程进行监督和检查，确保施工质量的合格。
建筑给排水工程给排水施工图
• 2.比例
•
给排水专业制图选用的比例，如表1.5.2（见P89）的规定。系统图的比例一般与平面图相同，特殊情
况可不按比例，如局部表达有困难时可不按比例绘制。管道纵断面，同一个图样，根据需要可在纵向与横
向采用不同的比例。
• 3.图例
•
给排水施工图中的器具、附件往往用图例表示，而不按比例绘制。常用的图例见表1.5.3（见P89）至
一般用小写的拉丁字母注明。
第8页/共38页
1.5.1 一般规定
图1.5.1 平面图、系统图中管道标高标注法
第9页/共38页
1.5.1 一般规定
图1.5.2 剖面图中管道标高标注法
第10页/共38页
1.5.1 一般规定
图1.5.3 平面图中沟底标高标注法
第11页/共38页
1.5.1 一般规定
图1.5.4 管径标注法
感谢您的观看！
第38页/共38页
具及设备、消火栓、喷洒头、雨水斗、阀门、附件、立管位置等按直线正投影法绘制。对于某些民用与公
共建筑，各层管道、设备的布置相同时，可以只绘制首层平面图和标准层平面图。室内给排水平面图主要
包括以下内容：
第18页/共38页
1.5.2 室内给排水施工图
•
（1） 建筑物轮廓、标注轴线及层间的主要尺寸。为了节省图面，常常只画出与给排水系统相关部分
1.5.1 一般规定
图1.5.9 管道中断、引来表示法
第17页/共38页
1.5.2 室内给排水施工图
• 1.5.2.1室内给排水施工图的组成
•
室内给排水施工图一般包括平面图、系统图、详图以及设计说明和设备材料表等，必要时还需绘制剖
面图
给水排水工程图
系统图
5）管道的标注：③标高 标高应以米为单位 在污、废水系统图
，宜注写到小数点后第3 中，横管的标高以管底
位。管道系统图中标注 为准，一般只标注立管 的标高都是相对标高。 的管顶、检查口和排出
管的起点标高。 在给水系统图中， 标高以管中心为准，一
此外，还要标注室 般要求注出横管、阀门 内地面、室外地面、各 、放水龙头、水箱等各
排水系统
读图顺序 卫生器具 连接管 横支管
立管 排出管 检查井 在污、废水系统图
排出管的起 点标高
中，横管的标高以管底
为准，一般只标注立管 的管顶、检查口和排出
管的起点标高。
室外管网及附属设备图
室外管网平面布置图 1建筑物室外管网平面布置图 2小区或城市管网总平面布置图 管道纵剖面图 管道上的构配件详图 1管道穿墙防漏套管安装详图 2检查井详图等.
给水排水工程图
概述
给水排水工程包括: 给水工程 是指水源取水,水质净化,净水输送,配水
使用等工程.
排水工程 是指污水(生活,粪便,生产等污水)排除,
污水处理,处理后的污水排入江河湖泊 等工程.
室内给水排水工程(建筑给水排水工程)
是指室内给水,室内排水,热水供应,消防用水及屋面排 水等工程.
代号；若一种系统的立
管数在两个或两个以上 时，应注出管道类别代
号、立管代号及数字编
号。
立管编号表示法
8）尺寸和标高 房屋的水平方向
尺寸，一般在底层管
道平面图中只需注出 其轴线间尺寸。
ቤተ መጻሕፍቲ ባይዱ
至于标高，只需
标注室外地面的地坪 至于管道的管径、 标高和各层楼（地） 坡度和标高，因管道平
给水排水工程施工图设计
给水排水工程施工图设计一、引言给水排水工程施工图设计是给水排水工程的重要环节之一，它对工程质量和施工进度具有重要影响。
本文将详细介绍给水排水工程施工图设计的相关内容，包括设计内容、设计原则、设计过程等。
二、设计内容给水排水工程施工图设计的内容包括建筑物内外给水管网、排水管网、水泵房、水箱等。
具体设计内容如下：2.1 建筑物内外给水管网设计建筑物内外给水管网设计包括冷水管网和热水管网的设计。
其中，冷水管网设计需要确定主管道的走向、管径、管材等参数，以及室内用水设备的布置、分支管道的设计等。
热水管网设计需要考虑循环水系统的设计、热水供应设备的选择等。
2.2 排水管网设计排水管网设计需要确定排水系统的布置、管径、管材等参数。
在设计过程中需要考虑排水管的坡度、排水口的数量、位置和排水流量等。
此外，还需要设计雨水排水系统，包括雨水管、雨水收集设施等。
2.3 水泵房设计水泵房设计需要确定水泵房的布置、水泵的选择和数量等。
在设计过程中，需要考虑水泵的工作流量、扬程等参数，以及水泵房的通风、消防等设施的设计。
2.4 水箱设计水箱设计需要确定水箱的容积、高度等参数，以及水箱的布置和防腐措施。
在设计过程中需要考虑水箱的水位控制装置、进出水口的设计等。
三、设计原则给水排水工程施工图设计需要遵循以下原则：3.1 安全性原则设计过程中需要考虑到给水排水系统的安全性。
例如，在冷水管网设计中，要合理选择管材，确保管道的强度和耐腐蚀性；在水泵房设计中，要考虑到水泵的安全运行和维护。
3.2 经济性原则设计过程中需要考虑到给水排水系统的经济性。
例如，在管道的设计中，要合理选择管径，以减少材料的使用量和成本；在水泵的选择中，要综合考虑水泵的效率、运行成本等参数。
3.3 可行性原则设计过程中需要考虑给水排水系统的可行性。
例如，在建筑物内外给水管网设计中，要考虑到管道的布置是否符合实际施工条件，是否能够实现正常供水；在水泵房设计中，要考虑到水泵房的布置是否合理，是否方便维护和操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给水排水工程施工图设计步骤
一、熟悉各种设计条件
1.熟悉建筑平面图、立面图、剖面图；
2.熟悉甲方提供的设计任务书。
二、收集设计资料
1.收集设计工具书（包括规范，设计手册，技术措施）；
2.收集市政资料（包括市政给水管管径大小，接管位置，水压高低，流量；
市政雨、污水管管径大小，接管位置，管内底标高）
三、绘制给水排水平面图
1.绘制各层给水平面图(包括给水立管位置，横管水平走向，阀门位置，给
水设备安装位置，管道标高)；
2.绘制各层排水平面图(包括排水立管位置，横管水平走向，检查口位置，
管道标高)；
3.绘制各层消火栓系统平面图(包括消火栓水立管与消火栓位置，横管水平
走向，阀门位置，管道标高)；
4.绘制各层自动灭火系统平面图(包括自动灭火系统立管位置，横管水平走
向，阀门位置，各灭火组件位置以及管道标高)；
5.绘制各层建筑灭火器平面图(包括灭火器位置以及灭火器类型)。
四、绘制给水排水系统图
1.绘制给水系统图（可采用系统原理展开图或系统轴测图，包括设备和阀
门位置，管道走向、标高）；系统原理图可不标标高，但平面图必须标注。
2.绘制排水系统图（可采用系统原理展开图或系统轴测图，包括设备和检
查口位置，管道走向、标高）；系统原理图可不标标高，但平面图必须标
注。
3.绘制消火栓系统图（可采用系统原理展开图或系统轴测图，包括设备和
阀门位置，管道走向、标高）；系统原理图可不标标高，但平面图必须标注。
4.绘制自动灭火系统图（可采用系统原理展开图或系统轴测图，包括设备
和阀门位置，管道走向、标高）；系统原理图可不标标高，但平面图必须标注。
五、给水排水计算
1. 给水计算（包括用水量、管径大小计算，设备选型）；
2 排水计算（包括排水量、管径大小计算，设备选型）；
3. 消防系统计算（包括消火栓用水量、管径大小计算，设备选型）；
4. 自动灭火系统计算（包括自动灭火用水量及其他灭火剂用量如气体、管径大小计算，设备选型）；
5. 建筑灭火器选型及计算。
六、标注各给水排水平面图与系统图（包括管径，设备型号，管道标高等）
七、绘制大样图
1. 绘制设备大样图（包括水箱间，水泵房以及其他给水设备，加热设备，排水设备，污水处理等大样）；
2. 绘制管道井大样；
3. 绘制复杂节点大样；
4．绘制卫生间大样。
八、编制设计说明书
九、编制主要设备器材表
十、编制出图目录。
