[财务_培训]第五章施工期水流控制办法及说明
施工期水流控制方法
施工期水流控制方法1导流建筑物布置及结构型式1.1 导流建筑物布置本工程导流建筑物包括上、下游围堰。
上游围堰位于坝轴线上游28m 处，下游围堰位于公路桥下游20m，且上、下游围堰两端均与左右岸边相接。
其布置见导流布置图。
1.2 导流建筑物结构型式上、下游围堰均为土石围堰，堰基冲积层的承载能力尚能满足土石围堰要求。
上游围堰堰顶高程为394.00m，顶宽为6m，迎水面坡比为1:1.5，块石护坡；背水面387.00m高程以上坡比为1:1.5，387.00m高程以下坡比为1:4。
戗堤顶高程为383.00m，顶宽为6m，上游坡比为1:1.25，下游坡比为1:1.5，防渗采用粘土和高喷防渗墙相结合的方式。
下游围堰顶高程为380.50m高程，顶宽20m，上游坡比为1:1.5，下游坡比为1:1.75，大块石护坡，防渗采用高喷防渗墙。
其结构型式见导流布置图。
1.3 导流工程量导流建筑物工程量见表5-3-1。
表5-3-1 工程量表2 导流建筑物施工2.1 上、下游横向围堰石碴填筑上游横向围堰施工先进行戗堤填筑，后进行戗堤上游石碴、块石护坡，以及加高培厚。
施工采用进占法，从左向右，分层压实填筑，填筑料采用15t自卸汽车运输至坝面，推土机平料，振动压路机压实。
粘土和石碴同步平行上升。
后进行防渗墙施工。
下游横向围堰从左向右填筑，大块石护坡与堰体同步上升，堰体达到设计要求后再进行防渗墙施工。
待堰体填筑一定高度后，可进行大块石护坡施工，石料使用前应将其表面的泥和水锈杂质清除干净。
且堰体破坡面须平整，大块石直接采用自卸汽车运输，推土机和人工辅助施工，迎水面的块石铺砌应以一层与一层错缝锁结方式铺砌，垫层与干砌石砌层配合砌筑，随铺随砌。
护坡表面砌缝宽度不大于25mm，砌石边缘顺直、整齐牢固。
砌体外露面的坡顶和侧边，选用较整齐的石块砌筑平整，为使沿石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密。
2.2 高压喷射灌浆施工高压喷射灌浆应用于本工程上、下游横向围堰堰体和堰基防渗。
施工导流及水流控制措施
第1节施工导流及水流控制5.1 导流建筑物施工该工程导流建筑物主要由上、下游围堰和导流明渠构成，已由其它承包商承建完毕并投入正常使用。
5.2 基坑经常性排水本项目是指施工期基坑的经常性排水，排水时段为2002 年4 月至2003 年11 月15 日河床电站下闸。
5.2.1 排水强度计算基坑施工期的经常性排水，积水来源主要有上、下游围堰渗水，施工期弃水，雨季地表汇流水和基坑开挖渗水，分别计算如下：1. 围堰渗水围堰渗水根据技术规范要求，上游围堰总渗水不大于300 m3/h，下游围堰总渗水不大于100 /h。
截流龙口位置在左岸，C1 标上游围堰渗水按上游围堰总渗水量的2/3 考虑，下游围堰渗水按下游围堰渗水总量的1/2 考虑，上、下游围堰渗水分别取200/h 和50/h，则Q1=250 /h。
2. 降雨根据坝区多年降水资料，日降雨量最大值为q=68.3 mm，基坑汇水面积F 约为8.6 万，取φ=0.9，日最大降雨排水量为：Q2=F. q.φ/(1000.H)=86000×68.3×0.9÷1000÷20=265 /h3. 施工弃水施工弃水主要是砼养护弃水，砼浇筑高峰期月强度N 为31000，每方砼冲洗及养护用水q 按1.0 估算，汇水强度计算如下：Q3=N. q.K1.K2/(K.H)=31000×1.0×1.2×1.5÷30÷20=93 /h4. 基坑开挖渗水参考我局中标承建的导流明渠Ⅰ标开挖施工渗水，初定为Q4=40 m3/h，综合以上四项计算成果，总计经常性排水强度为Q= Q1+Q2+Q3+Q4=648 m3/h5.2.2 排水设施布置为施工方便，考虑布设二个排水系统，分别设在上、下游围堰坡底处。
基坑上游排水总强度约为240m3/h，基坑下游排水总强度约为408m3/h。
在上、下游围堰内坡底处附近各挖一条截水槽，根据地形在最低处挖集水池，布设泵站，集中排水，将水抽到黄河。

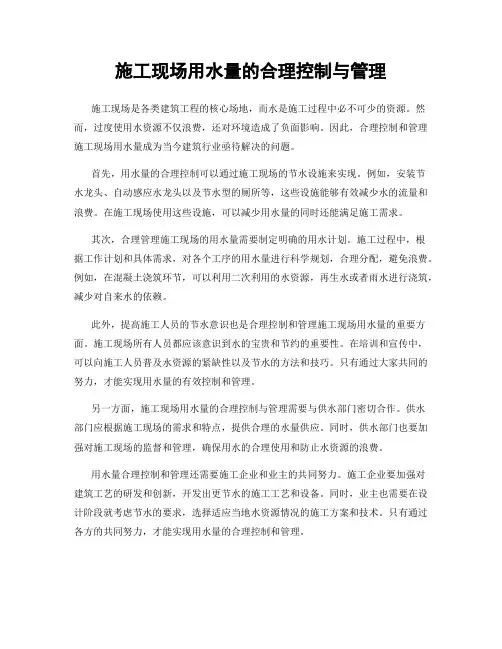

施工现场用水量的合理控制与管理
施工现场用水量的合理控制与管理施工现场是各类建筑工程的核心场地，而水是施工过程中必不可少的资源。
然而，过度使用水资源不仅浪费，还对环境造成了负面影响。
因此，合理控制和管理施工现场用水量成为当今建筑行业亟待解决的问题。
首先，用水量的合理控制可以通过施工现场的节水设施来实现。
例如，安装节水龙头、自动感应水龙头以及节水型的厕所等，这些设施能够有效减少水的流量和浪费。
在施工现场使用这些设施，可以减少用水量的同时还能满足施工需求。
其次，合理管理施工现场的用水量需要制定明确的用水计划。
施工过程中，根据工作计划和具体需求，对各个工序的用水量进行科学规划，合理分配，避免浪费。
例如，在混凝土浇筑环节，可以利用二次利用的水资源，再生水或者雨水进行浇筑，减少对自来水的依赖。
此外，提高施工人员的节水意识也是合理控制和管理施工现场用水量的重要方面。
施工现场所有人员都应该意识到水的宝贵和节约的重要性。
在培训和宣传中，可以向施工人员普及水资源的紧缺性以及节水的方法和技巧。
只有通过大家共同的努力，才能实现用水量的有效控制和管理。
另一方面，施工现场用水量的合理控制与管理需要与供水部门密切合作。
供水部门应根据施工现场的需求和特点，提供合理的水量供应。
同时，供水部门也要加强对施工现场的监督和管理，确保用水的合理使用和防止水资源的浪费。
用水量合理控制和管理还需要施工企业和业主的共同努力。
施工企业要加强对建筑工艺的研发和创新，开发出更节水的施工工艺和设备。
同时，业主也需要在设计阶段就考虑节水的要求，选择适应当地水资源情况的施工方案和技术。
只有通过各方的共同努力，才能实现用水量的合理控制和管理。
最后，用水量的合理控制和管理还需要加强监督和检查。
相关政府部门应该建立相应的监管机制，加强对施工现场用水情况的监测和检查。
对于超标和浪费行为，要给予相应的处罚和警告，促使施工现场认真对待用水问题。
综上所述，施工现场用水量的合理控制和管理是一项重要的任务。
投标文件第5章 施工期水流控制
第5章施工期水流控制5.1工程条件和工作内容上水库大坝位于峪河左岸东沟内，控制流域面积4.8 km2，年平均流量0.036 m3/s，年平均径流量113万m3，设计百年洪水流量为212 m3/s，五十年一遇洪水为181m3/s。
上水库枯水期一般无水，降雨期间短时有径流出现，10年一遇设计枯水期洪峰流量为1.81 m3/s。
上库大坝右岸泄洪排水洞由发包人委托其他承包人在前期施工，上水库排水洞长约716.06m，衬砌后基本断面尺寸为5.4m×5.7m（宽×高）城门洞型。
主要施工内容包括洞口明挖及边坡支护；石方洞挖及支护、混凝土、灌浆、排水孔等项目。
全部工程计划2004年5月31日完成。
上水库工程施工导流和度讯的工作内容如下：（1）上水库区的导流和截流；（2）上库大坝及副坝基坑排水；（3）上库大坝和副坝施工期间安全渡汛措施；（4）上库库区积水排放；（5）导流设施施工、运行维护5.2导流度讯标准导流标准：导流洪水标准为10年一遇，相应汛期洪峰流量112m3/s，枯水期洪峰流量1.81 m3/s。
度汛标准：上水库主坝的施工期度汛标准为P＝2%，相应汛期洪峰流量181m3/s。
上库进/出水口的施工期能否安全度汛，将直接影响到输水系统及地下厂房系统的施工安全，引水系统开挖贯通后，上水库度汛标准受地下厂房度汛标准控制，考虑地下厂房机组安装等因素，确定上库进/出水口在施工期的渡汛标准为P＝1%，相应汛期洪峰流量212m3/s。
5.3施工导流度讯方法上水库所在的东沟沟谷纵比降约10％，主要布置有主坝、副坝、库盆、进出水口、排水洞等建筑物。
副坝将上水库集水区分成两部分，副坝以上占大部分。
在库盆的左岸设计有截水沟，环库公路有排水沟，这样主副坝间的大部分集水可经前期完成的截水沟和排水沟流入副坝上游，而真正汇集于库盆内的水量很少，在库盆内设计有排水廊道，在中后期排水廊道形成后可利用其排泄库盆内的少量集水。
第5章 施工期水流控制
安全性□对信息系统安全性的威胁任一系统，不管它是手工的还是采用计算机的，都有其弱点。
所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。
靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。
管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。
白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。
这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。
多数公司所存在的犯罪行为是从来不会被发觉的。
关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。
系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。
□计算中心的安全性计算中心在下列方面存在弱点：1.硬件。
如果硬件失效，则系统也就失效。
硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。
2.软件。
软件能够被修改，因而可能损害公司的利益。
严密地控制软件和软件资料将减少任何越权修改软件的可能性。
但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。
银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。
其它行业里的另外一些大胆的程序员同样会挖空心思去作案。
3.文件和数据库。
公司数据库是信息资源管理的原始材料。
在某些情况下，这些文件和数据库可以说是公司的命根子。
例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。
某些文件具有一定的价值并能出售。
例如，政治运动的损助者名单被认为是有价值的，所以它可能被偷走，而且以后还能被出售。
施工用水控制措施
11.4.5 施工期间的用水控制措施电厂是工业企业的用水大户，除电厂生产运行大量用水外，电厂施工期间用水也十分可观，其每天按20小时计，施工用水每天可达7000～8000t，随着电力工业的发展，用水矛盾日益突出，节省电厂工程施工用水对于水资源的利用和电力建设都有十分重要的意义。
因此施工期间节约用水，力求一水多用是火力发电厂设计中的一项重要任务。
（1）合理选择质量完好的施工供水水泵、水管等配套设施，确保施工现场供水不泄露。
（2）将全现场的施工废水、生产污水收集于废水池内，经处理后用泵送至砼生产系统和其他施工场地，作为施工机具及运输车辆冲洗、碎石冲洗、道路冲洗、道路压尘、砼搅拌、砼养护等方面用水。
（3）在洗石场、砼养护等用水场地设置集水池，将洗用水汇集于池中沉清或处理后，重复使用。
（4）采取设置集水坑池等有效措施，大量收集天然雨水，作施工生产用水源。
（5）在施工运输车辆所经过处地下埋有供水管道的交通要道，特别是有大件运输通过的道路，其管道须采取加固保护措施，没采取加固的地下管道处，绝对不准超载车辆通过，以防止地下供水管道压坏使水源泄露产生浪费，确保施工供水可靠性。
（6）由于施工现场施工单位及人员较多,施工生活用水要定量、定时供应,对超出部分要加倍重罚(各施工单位生活用水配水点都要装有水表及计量装置)。
（7）对管理取水设施的施工单位,要派专人负责(不得随意离岗),不能承包给个人。
另外水系统要装有水表及计量设施,对开启水泵要按规定、现场需要及定量、定时供应,且要有记录。
（8）施工现场各主要施工用水点须装设水表，便于电厂施工期间水务管理，加强用水计划与统计。
非经常性和非均衡性施工用水设调节水池,水池设水位计。
（9）为做好施工期间水资源管理,设专人对施工现场供水管线、主要用水点、供用水设施巡视检查,对泄漏点及时维修,超前控制处理水泄漏、水浪费等不良现象的发生。
综上所述，本工程根据全厂废排水的不同特点，采用“清污分流，分类处理”的原则，采用针对性处理措施，实现全部废水处理合格和回用，满足本工程保护环境的要求。
第五章-施工水流控制
第五章施工水流控制5.1概述xx水电站位于xx下游段，xx为xx右岸一级支流，径流面积238km2。
厂房位于xx右岸，地处两条常年流水冲沟交汇带，右岸山体为一北向狭窄山脊，地形坡度30°～50°，其北西侧为xx主河道，南东侧为一条深切常年流水冲沟，最大洪峰流量达100m3/S以上。
厂房受地形条件限制，需对右岸山体进行开挖。
xx流域地处xx南岸，哀牢山脉东南端，冬无严寒，夏季湿热多雨，多年平均气温17.7℃，极端最高气温33.1℃，极端最低气温-0.9℃。
据该流域附近的金平气象站水文资料统计，该地区5～10月份降水量占全年的82.2%，最大一日暴雨也多发于这一时期，最大雨量197.2mm（1976年）。
xx洪水由暴雨形成，年最大洪水一般发生在6～9月，其中7、8月发生次数相对较多。
一次洪水过程2—3天左右。
流域从11月至次年3月为稳定枯水期，4月有少量雨水补给，其间也有一些小洪水出现，但级量很小。
5月由于降水量明显增多，洪水级量也明显增大，5月为汛前过度期。
厂房工程施工期水流控制的工作范围包括以下几个方面。
(1) 为保证厂房基础开挖、基础砼浇筑和金属结构安装顺利施工，需要相关围堰的修建及相应排水设施的设置；(2) 压力管道、调压井及引水隧洞施工期间的排水处理，保证正常施工；(3) 本标段施工区内场地、道路桥涵等必要的水流导排设施；(4) 本标段工程渡汛、防汛工作。
椐水文地质和地形特点，在渡讯期间厂房围堰以及厂房基坑排水﹑厂房前的冲沟水流控制是水流控制规划的重点。
5.2厂房围堰设计与施工5.2.1围堰防洪标准确定本工程工期较短，施工期防洪重点主要考虑2004年的汛期； 2005年汛期来临时，各工作面已基本在汛期洪水位以上，受汛期洪水的影响不大。
根据以上水文资料，经综合考虑和比较，施工期间厂房围堰的防洪标准按冲沟洪水Q=100m3/S 考虑。
5.2.2渡汛时段的划分厂区在两条河交汇的三角形滩地上开挖，厂房基坑开挖较深（约10米），渗水较大（低于冲沟约6米），开挖难度相对较大，需认真做好围堰，加强排水。
水电站施工期水流控制方案
水电站施工期水流控制方案1.1 概述1.1.1 导流选择1、大坝施工导流方案根据主体建筑物布置特点、坝址地形地质及水文条件，本工程采用全断围堰一次性拦断河床+隧洞导流方案。
取水口、溢洪道布置在大坝右岸，本工程导流隧洞布置在左岸。
2、厂房施工导流方案厂址处采用纵向围堰束窄河床的导流方式，根据厂址处的地形地貌及地质情况，施工导流前先进行河道的拓宽，拓宽后再进行施工导流，拓宽时先开挖厂房对岸河道，再修筑围堰，进行河道原主流线河道深挖拓宽。
河道主流线深挖拓宽与厂房基坑开挖同步进行。
3、引水洞施工导流引水洞进口底板高程为818.20m，在大坝截流后的第二年大汛期，坝体临时断面挡水度汛，度汛标准为50年重现期洪水，经调洪计算，坝前水位为821.62m，高于引水洞进口高程，施工进度要求在第二年大汛前，引水洞进口需具备临时下闸挡水条件，在第二年大汛期间，如发生大坝度汛标准洪水，引水洞进口则采用临时下闸措施，以保证引水洞常年施工。
引水洞1#、2#施工支洞进口高程均较高，施工期间无导流及度汛问题。
1.1.2 大坝施工导流程序第一年5月～9月进行导流隧洞开挖、衬砌施工，第一年10月上下游围堰截流、填筑完成，并进行控制灌浆防渗处理，导流程序分为3个阶段。
1、第一阶段一枯（第一年10月～第二年3月），由隧洞泄流，大坝进行基坑开挖、趾板混凝土浇筑并于3月底填筑至全年20年一遇拦洪度汛高程828.80m,导流洞、溢洪道联合泄流。
2、第二阶段二汛（第二年4月～第二年9月），该时段内由大坝临时断面挡水，导流洞、溢洪道联合泄流，4月底大坝填筑至50年拦洪度汛高程，6月底大坝填筑至坝顶高程同时完成溢洪道混凝土的浇筑，第二年7月～9月为大坝沉降期。
3、第三阶段二枯（第二年10月～第二年12月），利用上游围堰挡水，导流洞泄流，进行面板、防浪墙混凝土的浇筑，11月底完成面板的浇筑，12月14日前完成防浪墙浇筑，12月15日下闸蓄水1.1.3 厂房施工导流程序厂房施工导流与厂房段的河道深挖拓宽相结合，拟定在第一年10月进行左岸河道深挖拓宽，利用挖弃渣装土石编织袋为围堰填筑备料，第一年10月初进行导流围堰的填筑。
施工排水控制管理制度
施工排水控制管理制度第一章总则为了保护水环境，确保施工过程中排水符合环境保护要求，保障施工进度顺利进行，特制定本管理制度。
第二章施工排水管理责任1. 项目负责人应当组织施工排水管理，负责排水工作的组织、计划和实施，并确保排水工作符合相关法律法规。
2. 环境保护专责应当负责排水工作的监督和检查，及时发现问题并提出解决方案，确保施工排水符合相关要求。
3. 所有从事施工排水工作的人员应当遵守相关规定，严格执行排水管理制度，确保排水操作合规。
第三章施工排水管理措施1. 施工前需制定排水方案，包括排水工艺、管道布置、排水口位置等，确保施工期间排水顺利进行。
2. 施工中应当定期检查排水系统是否正常运作，发现问题立即更正。
3. 施工现场应当放置水质监测设备，定期对排水水质进行检测，确保排水符合要求。
4. 施工过程中对大面积开挖、倒土、浇筑等可能对水环境造成影响的工序应当采取防护措施，避免污水溢出。
第四章施工排水事故应急处理1. 如施工排水发生泄漏、溢出等事故，应当立即停止有关作业，并立即启动应急预案。
2. 应急处置人员应当迅速到达事故现场进行处置，防止事故继续扩大。
3. 对排水事故进行事故调查和分析，查明事故原因，并提出改进措施，避免类似事故再次发生。
第五章监督检查和评估1. 环保部门应当定期对施工排水情况进行监督检查，对发现的问题进行整改要求，并在规定时间内跟踪检查。
2. 项目负责人应当定期对施工排水管理工作进行评估，总结经验教训，优化排水管理制度。
3. 环保专责应当定期向项目负责人汇报排水管理情况，提出改进建议，确保排水工作顺利进行。
第六章法律责任1. 对违反排水管理制度的个人或单位，将依法予以处罚，包括罚款、停工整顿等处罚。
2. 对造成严重环境影响的排水事故，将依法追究相关责任人的刑事责任。
第七章附则1. 本管理制度由项目负责人负责解释。
2. 本管理制度自发布之日起生效。
3. 对本制度的修改和解释，应当经项目负责人审批。
施工导流及水流控制施工方案
施工导流及水流控制施工方案施工导流及水流控制是指在施工过程中，为了保证行洪或水流对施工区域的影响最小化，采取一系列的技术措施和方案，以引导水流流向特定区域，并减缓水流的速度和压力，从而降低对施工过程的影响。
下面是一个施工导流及水流控制的施工方案，供参考。
一、施工导流及水流控制方案的目标和要求1.目标：减少水流对施工区域的冲刷和破坏，确保施工人员和设备的安全。
2.要求：控制水流的流向、速度和压力，保持施工现场的稳定和安全，保护环境。
二、现场情况分析和评估1.分析水流的特点：水流的流量、速度、压力、流向等。
2.评估施工区域的地形、地质和现有设施情况。
3.了解当地的气象和水文条件，包括雨量、河流水位变化等。
三、施工导流及水流控制方案的设计和选择1.选择适当的导流工程措施，包括临时拦河坝、导流槽、引水渠等。
2.设计导流工程的尺寸和位置，确保其能够满足水流的要求。
3.选择适当的水流控制措施，如水流消能坎、挡水板等。
4.考虑施工过程中可能发生的突发情况，制定紧急救援预案。
四、施工导流及水流控制方案的实施1.施工前必须将方案告知施工人员，并进行相关技术交底和培训。
2.根据方案的要求，逐步实施导流和水流控制工程。
3.定期监测水流的变化，及时调整导流和控制工程。
4.注意现场环境和水流的安全，随时做好紧急救援准备。
五、施工导流及水流控制方案的验收1.检查和评估实施效果，与方案的目标和要求对比。
2.综合评价导流和控制工程的安全性和可行性。
3.提出改进意见和建议，为今后的施工导流和水流控制提供经验。
总结：施工导流及水流控制是施工过程中重要的一项技术措施，它能够帮助我们减少水流对施工区域的破坏和冲刷，确保施工过程的安全和稳定。
在实际操作中，我们需要综合考虑水流的特点、现场环境和气象水文条件等因素，制定适当的导流和水流控制方案，并严格按照方案的要求进行实施。
通过合理的方案设计和有效的实施措施，我们能够有效地降低水流对施工过程的影响，提高施工的效率和质量。
施工导流及水流控制措施
第1节施工导流及水流控制5.1 导流建筑物施工该工程导流建筑物主要由上、下游围堰和导流明渠构成，已由其它承包商承建完毕并投入正常使用。
5.2 基坑经常性排水本项目是指施工期基坑的经常性排水，排水时段为2002 年4 月至2003 年11 月15 日河床电站下闸。
5.2.1 排水强度计算基坑施工期的经常性排水，积水来源主要有上、下游围堰渗水，施工期弃水，雨季地表汇流水和基坑开挖渗水，分别计算如下：1. 围堰渗水围堰渗水根据技术规范要求，上游围堰总渗水不大于300 m3/h，下游围堰总渗水不大于100 /h。
截流龙口位置在左岸，C1 标上游围堰渗水按上游围堰总渗水量的2/3 考虑，下游围堰渗水按下游围堰渗水总量的1/2 考虑，上、下游围堰渗水分别取200/h 和50/h，则Q1=250 /h。
2. 降雨根据坝区多年降水资料，日降雨量最大值为q=68.3 mm，基坑汇水面积F 约为8.6 万，取φ=0.9，日最大降雨排水量为：Q2=F. q.φ/(1000.H)=86000×68.3×0.9÷1000÷20=265 /h3. 施工弃水施工弃水主要是砼养护弃水，砼浇筑高峰期月强度N 为31000，每方砼冲洗及养护用水q 按1.0 估算，汇水强度计算如下：Q3=N. q.K1.K2/(K.H)=31000×1.0×1.2×1.5÷30÷20=93 /h4. 基坑开挖渗水参考我局中标承建的导流明渠Ⅰ标开挖施工渗水，初定为Q4=40 m3/h，综合以上四项计算成果，总计经常性排水强度为Q= Q1+Q2+Q3+Q4=648 m3/h5.2.2 排水设施布置为施工方便，考虑布设二个排水系统，分别设在上、下游围堰坡底处。
基坑上游排水总强度约为240m3/h，基坑下游排水总强度约为408m3/h。
在上、下游围堰内坡底处附近各挖一条截水槽，根据地形在最低处挖集水池，布设泵站，集中排水，将水抽到黄河。
施工用水管理制度范文
施工用水管理制度范文施工用水管理制度第一章绪论第一节总则为了保障施工用水的合理利用，减少水资源的浪费，提高施工效率，制定本《施工用水管理制度》。
第二节目的与原则本制度的目的在于规范施工现场用水管理行为，保障施工用水的合理使用和节约用水，最大限度地减少用水浪费。
原则上，施工用水应坚持以下原则：1. 合理规划：根据施工项目的具体情况，合理规划用水需求，确保用水量符合实际需要。
2. 高效利用：尽量采用节水技术和设备，提高用水效率，减少用水损失。
3. 停工停水：在施工过程中，临时停工时应及时关闭供水设施，防止水资源的浪费。
4. 定期检测：定期检测施工现场的用水情况，发现问题及时处理。
5. 强制执行：对违反水资源管理制度的行为者，按照相关法律法规进行处罚。
第二章用水计划与供应第一节用水计划1. 施工单位应提前制定用水计划，并向相关主管部门报备。
用水计划应详细列明施工周期、用水量估算、用水单位及用水方式等信息。
2. 用水计划应科学合理，按照施工进度进行调整，确保用水量的准确预测和供应。
3. 用水计划还应包括用水检测方法和周期，以及用水设备和设施的维护保养计划。
第二节供水设施1. 施工现场应配备合适的供水设施，确保用水供应的正常进行。
供水设施应符合相关标准，保证水质符合国家标准。
2. 供水设施应按照施工用水计划进行调整和维护，确保供水的持续和稳定。
3. 供水设施应设立专门的人员负责运行和维护，确保供水设施的正常运行。
第三节用水费用管理1. 施工单位应按照用水计划和实际用水量，向供水单位缴纳相应的水费。
2. 用水费用应按照相关规定进行计算，并及时缴纳。
未按时缴纳水费的，供水单位有权停止供水。
3. 施工单位应及时核对用水费用，并对不合理的费用提出申诉。
第三章施工现场用水管理第一节施工用水分类1. 成品水：指供人饮用或直接接触身体的水，如饮用水、洗浴水等。
2. 工业用水：指用于施工场地清洗、物料加工等生产和施工过程中需要的水。
水利工程施工方案水流控制与资源保护
水利工程施工方案水流控制与资源保护随着社会的发展和经济的快速增长，水利工程建设的需求日益增加。
为了确保水利工程施工的顺利进行和水资源的有效管理，水流控制与资源保护成为施工方案中不可忽视的重要环节。
本文将讨论水利工程施工方案中水流控制与资源保护的要点和措施。
一、水流控制水流控制是指在水利工程施工过程中对水流进行有效控制的措施，以确保施工现场的安全及顺利进行。
主要措施包括以下几个方面：1. 流量控制：根据施工需要和水利工程特点，合理控制水流的流量。
通过调整泵站、挖掘渠道等控制水流的流量，以满足施工所需的水量，并避免水流过大造成水体污染或冲刷施工现场的风险。
2. 流速控制：合理控制水流的流速，以防止水流过快引发泥沙淤积或土壤侵蚀现象。
通过设置水流速度监测装置，及时调整水流速度，确保施工现场的安全和水质的保护。
3. 水流方向控制：根据施工需要，合理调整水流的方向。
通过设置引流沟、挖掘堰坝等工程措施，将水流引导到指定区域，避免对周边环境和生态系统造成损害。
二、资源保护资源保护是指在水利工程施工过程中对水资源进行有效保护的措施，以确保水资源的合理利用和生态环境的保护。
主要措施包括以下几个方面：1. 水源保护：在施工过程中，合理规划和管理水源，确保水源的清洁和稳定供应。
通过对水源进行监测和保护，避免污染和破坏，保障施工用水的质量和数量。
2. 水土保持：采取有效措施保护水利工程施工现场的水土资源。
通过合理设置挡土墙、梯田等工程措施，防止水土流失和土壤侵蚀，保护施工现场周边的生态环境。
3. 生态修复：在施工结束后，进行生态环境的修复和恢复工作。
通过植被恢复、水体净化等措施，恢复施工现场的自然生态系统，保护水资源和环境生态的可持续发展。
总结：水利工程施工方案中的水流控制和资源保护是确保施工过程中水利工程顺利进行的重要环节。
合理控制水流的流量、流速和方向，有效保护水资源及生态环境，是实现施工目标的基础。
通过科学规划和具体措施的实施，能够实现水利工程建设和水资源保护的双赢，促进经济社会的可持续发展。
流水施工方法及应用建筑工程进度控制
工期计算步骤：
（1）.确定流水步距（K） 先找出各个施工过程的流水节拍，而后找出其最大公约数 即可 （2）求专业队数N 先求出各个施工过程的专业队数j 用节拍除于步距即可 （3）确定流水施工工期
T=(m+N -1)k，m为施工段数，N为专业队数
⑤在非关键线路上延长的时间超过它的总时差时，就转化为 关键线路，关键线路也可能转化为非关键线路。
三、 建筑工程施工进度计划及应用
建筑工程进度计划系统
施工准备工作计划 施工总进度计划 单位工程施工进度计划 分部分项工程进度计划
实际进度与计划进度的比较方法
实际进度与计划进度的比较是建设工程进度监测的主要环节， 常用的进度比较方法有横道法、S曲线、香蕉曲线、前锋线和列
（五） 确定关键工作和关键线路
在网络计划中，总时差最小的工作为关键工作。特别地，当网 络计划的计划工期等于计算工期时，总时差为零的工作就是关 键工作。在关键线路上可能有虚工作存在。 找出关键工作之后，将这些关键工作首尾相连，便至少构成一 条从起点节点到终点节点 的通路，通路上各项工作的持续时间 总和最大的就是关键线路。
B、C两个施工过程的流水步距： 3 6 8 10 0
–） 0 4 6 9 11 ———————————
3 2 2 1 -11
由以上计算可得：A、B两个施工过程的流水步距为3， B、C两个施工过程的流水步距为3，其非节奏流水作业计 划图，如图2.7所示。
（3）计算施工工期
根据非节
iΣ+1Z+=Tn0-）Σ，C+即ΣZ
所以专业施工队的总数： N=1+3+2+1=7（个）
此分部工程的流水施工工期为：由于ΣC=0，ΣZ=0，则 T=（m+N-1）K-ΣC-ΣZ=（6+7-1）×2-0+0=24d
第五章 施工导流及水流控制1,松花江大顶子山航电枢纽工程(大型水电站)施工组织设计
第五章施工导流及水流控制1 概述松花江大顶子山航电枢纽工程的二期截流主要是利用左侧28孔泄洪闸上、下游围堰，施工期导流由已建成的右岸10孔泄洪闸和船闸泄流。
二期下游围堰总长度为682.835m，其中连接左右岸两纵向围堰段长度为522.835m，右侧连接厂房尾水墙段长度为70m，左侧连接下游翼墙段长度为90m。
围堰主要工程量见下表。
注：其它工程量以现场实际发生量计。
2引用标准和规程规范（1）《防洪标准》GB50201—94；（2）《水利水电建设工程验收规程》SL223—1999；（3）《水利水电工程施工组织设计规范》SDJ338—89；（4）《水电站基本建设工程验收规程》SDJ275—88；（5）《内河通航标准》（GBJ139-90）；（6）本章各专项施工技术涉及的其它章节引用的标准和规程规范。
3 施工布置施工布置分为施工供水、电系统布置及施工道路布置。
施工用水主要为施工机械用水，考虑取松花江水做为施工用水。
从坝顶公路桥桥头下游10kv供电点引接电源，采用10kv高压电缆通过坝顶公路桥引接到一期纵向围堰附近，通过变压器接至各施工部位。
填筑道路主要利用基坑内临时施工道路和1#施工道路。
4 施工程序根据大顶子山航电枢纽建设指挥部文件要求，在二期围堰截流施工时，可利用拆除一期右岸下游围堰、一期右岸连接围堰及一期基坑开挖粉细砂料进行围堰填筑施工。
采用单向进占法，在岛子及滩地围堰施工时，戗堤和围堰全断面进占，材料均采用粉细砂；进入河道后迎水面采用50cm厚泥岩防护，当泥岩防护不起作用时，采用戗堤进占，围堰滞后戗堤编织袋土填筑10~20m，戗堤填筑利用一期围堰拆除料或编织袋土进行填筑。
围堰粉细砂填筑分两期进行施工，先期进行115.00m高程以下部分的填筑（如围堰拆除料较多，应继续加高），待围堰闭气排水后，利用开挖基坑料再进行115.00~116.00m高程粉细砂填筑，汛期根据水位适当采用编织袋土对围堰加固加高，保证围堰汛期安全度汛。
施工水流控制PPT课件
第13页/共199页
全段围堰法的特点： 主河道被围堰一次拦断，基坑工作面大，
若能利用枢纽中的永久泄水建筑物导流，可大 大节约投资。
全段围堰法常用的泄水道类型有： 隧洞导流、明渠导流、涵管导流、渡槽导
流等。
制在60%左右。如:小浪底64%、丹江口50%、三
门峡58%、三峡30%。（表1-1）
第17页/共199页
束窄段的平均流速(vc)可按下式估算： （图1-3）
vc Q
( A1 A2)
(1 2)
Q —导流设计流量，m3/s；
ε—侧收缩系数，单侧取0.Βιβλιοθήκη 5，双侧取0.9。束窄
段
上
游
水
位壅
z
高vc2
第7页/共199页
葛洲坝水利枢纽分期导流平面布置
西坝
第8页/共199页
浙江富春江电站三期导流布置
1—一期围堰；2—二期围堰；3—三期围堰； 4—溢流坝；5—船闸；6—电站厂房
第9页/共199页
采用分段围堰法导流时，纵向围堰位置的 确定，即河床束窄程度的选择非常关键。确定时， 应考虑以下条件：
1) 充分利用河心洲、小岛等有利地形条件， 达到方便施工、经济合理的目的；
三 峡 工 程 导 流 明 渠 布 置
第20页/共199页
有时，在河岸适宜地段开挖渠道，河水经 渠道导流下泄，用作初期导流，如图1-6。
在岸坡上开挖的明渠 在滩地上开挖并设有导墙的明渠
第21页/共199页
多数工程河床相对狭窄，利用岸边河滩地
开挖明渠导流，明渠内主体工程混凝土量较小，
且施工简便，一般可与其他施工准备工程同时进
05--施工导流与水流控制
第五章施工导流与水流控制5.1概述5.1.1 水文气象xx水库枢纽工程坝址以上流域面积为621km2，流域洪水主要由暴雨形成，洪水过程陡涨陡落，峰高量小历时短，洪水过程线多为单峰型，一次洪水过程历时3～6小时。
坝址处分期洪水成果见表5-1。
分期洪水成果表（单位：m3/s）表5-1本流域地处大陆性气候区，春季干燥多风，夏季炎热多雨，秋季早晚温差大，冬季寒冷而漫长。
暴雨多发生在7～8月份，系本流域洪水主要成因。
根据呼和浩特市气象站实测资料统计，多年平均气温6.0℃，历年极端最高气温37.3℃，历年极端最低气温－32.8℃；多年平均降水量413.1mm；多年平均风速为1.8m/s，最大风速28m/s，多年平均最大风速17.2m/s。
最大冻土深度为1.56m。
根据xx水文站冰情资料统计分析，开河流冰一般在4月份，多年平均流冰天数为5天，封河流冰一般在11～12月份，多年平均流冰天数为8天，多年平均封冻期为124天；最大冰厚1.69m。
开河形式为文开河，无冰塞、冰坝等特殊冰情。
5.1.2 工程地质条件左坝肩岩体由花岗片麻岩组成，矿物成份分布均匀，极限抗压强度Rc＝100-130Mpa，抗风化能力强。
右坝肩岩体发育三组结理，产状80°<36°～60°、30°<40°～45°、10°<20°～35°。
谷坡平均坡度为30°～40°，由于节理的切割，岩体在水流的作用下局部可能有零星落石发生。
坝基覆盖层为第四系松散层，主要由河流相砂砾石层及含砂层构成，含有少量粉土，局部夹中细砂透镜体，厚度11m～27m，靠右岸较厚。
渗透系数为0.37×10-1cm/s，属强透水层。
其下为花岗片麻岩，上部弱风化带最大厚度为12.5m，该层单位吸水率为18Lu，属较严重透水岩石。
其下为微风化岩石，属微透水岩石。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章施工期水流控制方法及说明
5.1基本资料
5.1.1水文气象
马边河流域地处盆地与高山过渡带，属亚热带季风气候，由于域内高差悬殊，气候变化显著，上游河源地区，为高山气候，较为寒冷潮湿，中下游特点是冬暖夏热、湿润多雨。
舟坝地区多年平均降雨量为1270.4mm，一日最大降雨量为147.5mm，多年平均降雨天数192天。
根据犍为和沐川（与坝址直线距离分别为28km和24km 两个气象站资料统计，年平均气温分别为17.5℃和17.3℃，历年极端最高气温为38.2℃和37.9℃，极端最低气温为-2.6℃和-3.9℃，年平均相对湿度为81%和84%，历年最小相对湿度均为18%，年平均蒸发量为1096.5mm和957.6mm，多年平均风速1.5m/s，瞬时最大风速31.0m/s，相应风向NW，据清溪站统计，多年平均水温15.8℃，最高水温26.9℃，最低水温6.3℃。
马边河径流主要来源于降水。
洪水由暴雨形成，径流年际变化较小，年内分配不均，主汛期为6~9月，其中7~9月最为集中。
舟坝电站多年平均流量125m3/s。
马边河属山区性河流，山高坡陡，集流迅速，洪水涨落快，历时短，大洪水多为单峰，复峰多为中小洪水，一般单峰历时1~2天，复峰历时2~3天，涨水历时6~10小时。
舟坝电站径流成果及分期洪水频率成果见下表5-1-1，表5-1-2。
表5-1-1舟坝电站径流成果表
表5-1-2舟坝电站分期洪水频率计算成果表
5.1.2工程地质
坝址区河道呈“U”型河弯地形，枯水期河水面高程378.00m，河水面宽40~60m，水深7~8m。
河谷断面呈“V”形河谷，坝址两岸地形陡峭，在420m高程以下两岸谷坡35°~45°，上部谷坡左岸70°~80°，右岸为陡缓相间了阶梯状谷坡，陡坡75°~85°，缓坡40°~80°，平均坡度60°~70°。
坝址处河流流向S61°E，为横向谷，岩层产状N25~30°E/SE＜22°~28°，岩层倾向下游，微偏右岸。
两岸谷坡基岩露，坡度较陡，约50~60°，枯水期间河面高程378.00m，水面宽度40~60m，水深7~8m。
河床覆盖层深度8~12m。
坝基及两岸坝肩主要为T3xj6、T3xj8厚~层状砂岩，其间夹T3xj7泥岩、泥质粉砂岩。
坝基发育数条与层面平行的层内挤压带，其中j3、j4挤压带发育于大坝主要持力层T3xj6中，对大坝抗滑稳定起控制作用。
左岸坝肩卸荷深度较大，谷坡卸荷带水平深度50余m，垂直深度更大，且卸荷裂隙连续性好，倾角陡，张开这贡度1~3cm，局部达5cm以上，充填次生泥，局部无充填成空缝。
右岸风化卸荷虽较浅，但在新鲜岩体内与河流流向近于平行的N6525~75°W/NE＜70~90°，裂隙多见风化现象，从而降低了裂隙强度。
地区地下水按含水介质特征可分成基岸裂隙水与第四系松散堆积层孔隙水两类。
据水质分析成果，区内地表水、地下水均为HCO3-
—Ca2+—mg2+或HCO3-—Ca2+—mg2+—K+Na+型水。
PH值6.9~7.6之间，对砼无侵蚀性。
5.2导流方案
5.2.1导流建筑物级别
本电站装机2台，单机容量51MW，总装机容量102MW。
电站枢纽由拦河大坝、进水口、引水隧洞、压力管道及地面厂房等建筑物组成。
工程等级为Ⅱ等工程，永久性水工建筑物为2级，次要建筑物为3级，根据《水电水利工程施工导流设计导则》，导流建筑物为5级。
5.2.2导流标准
根据《水电水利工程施工导流设计导则》，导流建筑物为5级，土石围堰的设计洪水重现期为5~10年。
根据本工程施工特点，本工程导流标准是：2004年10月~2005年5月围堰设计挡水标准为3年一遇（洪水流量607m3/s），2005年汛期基坑过水标准为10年一遇（洪水流量4910m3/s），2005年10月~2006年4月围堰设计挡水标准为3年一遇（洪水流量421m3/s），2006年5月坝体挡水标准为5年一遇，2006年汛期坝体渡汛标准为100年一遇（洪水流量8510m3/s），2006年6月~2007年3月各施工工作面设计洪水标准为相应施工时段内5年一遇洪水。
5.2.3导流工程的进度控制时限
导流工程的进度控制时限根据招标文件第二卷技术条款的规定。
5.2.3.12004年10月上旬实施主河床截流；
5.2.3.22004年10月至2005年5月完成基坑内的开挖部分混凝土浇筑，坝体浇筑顶高程不低于380.00m高程；
5.2.3.32005年6月~9月，基坑过水，基坑内工作停止；
5.2.3.42005年10月恢复上、下游围堰，至2006年5月完成基坑清淤并将溢流坝浇筑至溢流堰堰顶高程413.00m，溢流坝具备泄流条件，闸墩及两岸挡水坝段浇筑至423.50m高程，满足汛期继续施工要求；
5.2.3.52006年6月初导流洞下闸，水库蓄水，6月中旬第一台机组具备发电条件；
5.2.3.62006年7月两岸挡水坝段完工；
5.2.3.72006年10月闸墩完工；
5.2.3.82006年12月溢流坝闸门及启闭机完成安装调试，水库具备正常蓄水发电条件；
5.2.3.92007年3月导流洞封堵堵头完工；
5.2.3.102007年3月工程竣工。
5.2.4导流方式、导流时段及导流流量
本工程采用枯期（10月-5月）隧洞导流，汛期允许水毁围堰，河床、坝面导流洞同期过水，汛后围堰修复的导流方式。
其中2004年10月下旬~2005年5月，导流设计流量607m3/s，左岸导流隧洞过流，2005年6月~9月，导流设计流量为4910m3/s，由导流隧洞和基坑过水。
2005年10月~2006年5月，导流设计流量为607m3/s，左岸导流洞过流。
2006年6月~9月，导流设计流量为
6010m3/s，溢流坝过水，2006年11月~2007年3月导流流量为218m3/s，溢流坝过水。
5.3导流建筑物布置及结构型式
5.3.1导流建筑物布置
本工程导流建筑物包括上、下游围堰。
上游围堰位于坝轴线上游28m处，下游围堰位于公路桥下游20m，且上、下游围堰两端均与左右岸边相接。
其布置见导流布置图。
5.3.2导流建筑物结构型式
上、下游围堰均为土石围堰，堰基冲积层的承载能力尚能满足土石围堰要求。
上游围堰堰顶高程为394.00m，顶宽为6m，迎水面坡比为1:1.5，块石护坡；背水面387.00m高程以上坡比为1:1.5，387.00m高程以下坡比为1:4。
戗堤顶高程为383.00m，顶宽为6m，上游坡比为1:1.25，下游坡比为1:1.5，防渗采用粘土和高喷防渗墙相结合的方式。
下游围堰顶高程为380.50m高程，顶宽20m，上游坡比为1:1.5，下游坡比为1:1.75，大块石护坡，防渗采用高喷防渗墙。
其结构型式见导流布置图。
5.3.3导流工程量
导流建筑物工程量见表5-3-1。
表5-3-1工程量表。
