FPGA程序烧写流程
FPGA烧写的方式和具体过程分析
FPGA烧写的方式和具体过程分析做了三年四个项目最近才第一次需要深入的搞一下FPGA 烧写。
在这里简单总结一下FPGA烧写的具体过程和玩的花样大家常用的办法对于大部分人来说，至少入门时会用到的烧写方式就两种：① 通过JTAG直接将bitsteam 烧录到FPGA。
断电后信息丢失。
这种方式多用于发开调试阶段，板子一直连着电脑。
通过ISE 或者 Vivado （2020年开始估计还有Vitis）使用JTAG接口烧录。
② 在设计release以后，到产品上一般都是把配置文件通过IDE工具保存存在Nor Flash里。
上电后自动编程FPGA。
较为进阶的一种方法通常情况下这两种方式也就可以满足大部分需求了。
开发调试直接JTAG。
产品出货前，配置文件通过JTAG接口，用VIVADO或者SDK等工具烧进Flash。
之后把接口封起来。
产品需要更新的时候，派技术支持去，重新打开接口，插上JTAG，把新的配置文件烧入Flash。
但是这次项目是个小型手持测量设备，JTAG接口只有在设备拆散状态下通过扩展板才能使用。
组装好后FPGA只能通过Flash来编程。
由于是个精密仪器，每次拆开再组装，整个设备都需要重新校准，非常费事费力。
组装后更新Flash里面的配置文件只能用别的办法了。
这种情况下常用的方法是通过一个和外界有通信能力的微控制器将image发送给FPGA，再由FPGA写入Flash。
这种remote update Xilinx提供了一种解决方案，相对应的ApplicaTIon Note 是：QuickBoot Method for FPGA DesignRemote Update （文档号码XAPP1081）采用这种方案的前提是理解FPGA通过Flash配置的细节，所以以7系FPGA为例先需要看一下这个文档：7 Series FPGAsConfiguraTIon （UG470）主要是看第五章：Chapter 5 ConfiguraTIon DetailsXilinx 远程烧录FPGA方法远程烧录一般是为了设备出厂以后还需对FPGA进行更新或者升级。
FPGA烧录步骤(Quartus II)
下载SOF文件程序到FPGA
Step1
安装相应的驱动，点击Programmer按钮，点击Hardware Setup按钮，选择下载口。
Step2
在Programmer界面点击Auto Detect按钮，选择配置芯片。
双击none文件，选择要烧录的sof文件。
勾选Program/Configure选项，点击Start按钮，下载SOF文件到FPGA。
固化程序
Step1
点击Flie，选择Convert Programming File选项，在Programming file type选项中选择jic文件格式。
Step2
在Configuration Device选项中选择配置芯片。
Step3
在File name选项中更改生成的jic文件名称以及存放的位置。
Step4
在Input files to convert栏中，点击选择Flash Loader，点击Add Device按钮，选择Flash Loader 的芯片，点击SOF Data，选择相应的SOF文件。
点击Generate按钮，生成jic文件。
Step5
回到Programmer界面，点击Add File按钮，选择相应的jic文件。
Step6
删除sof格式的文件（通常情况下在第一行），在名称含有jic的文件选项中，勾选以下几个选项：Program/configure，Verify，Blank-Check。
勾选Program/configure时其他文件的该选项也会自动勾选。
Step7
点击Start按钮，进行程序固化。
By Shawn。
FPGA应用程序烧写
FPGA掉电配置及应用程序引导Xilinx公司的spartan3e开发板上面有丰富的外围器件，就存储器来说有一个16M并行flash，一个4Mbits串行flash，还又一个64M的DDR，在嵌入式开发中，一般我们可能会在FPGA中嵌入cpu软核，让C语言程序在里面运行。
这就涉及到FPGA配置文件的引导，如果C语言程序太大，需要在DDR里面运行的话也涉及到应用程序的引导的问题。
我刚接触到xinlinx的spartan3e开发板时，只会将FPGA配置文件（.bit）直接通过JTAG口下载到芯片里。
后来编写的程序大了，如果将程序直接放到内部的RAM里面就装不下了，这时就只有将程序放到DDR里面运行，如果仅仅是调试应用程序不需要重启开发板后程序也可以运行，那么可以直接用EDK里面的XDM工具通过dow命令直接下载到DDR里面，然后就可以执行了。
但是我们的应用程序和硬件配置调试通过，达到了我们的要求以后我们就想到可不可以将让程序在板子上电时就可以自动运行呢。
因为FPGA是掉电要丢失的，重新上电就必须重新配置。
我们通过查找相关资料，找到了解决烧写问题的解决办法。
首先是配置文件的烧写。
spartan3e提供了3个掉电不丢失的外部存储器，就是上面提到的并行flash，串行flash和Flash PROM。
配置文件都可以烧写到其中任何一个储存器里面。
但是，在我看来，一般的配置问件都是烧写到Flash PROM里面。
烧写方法有很多，可以用Xilinx公司的专门的烧写.mcs文件的工程烧写，也可以用iMPACT烧写。
一般用iMPACT工具烧写，烧写过程如下：打开iMPACT，弹出新建工程时选择Cancle，然后双击窗口左边的PROM File Formater 如下图：弹出的窗口中选择Xilinx PROM文件格式选择mcs，PROM File name为：test.mcs，选择好保存路径点击下一步如下图：上步中点击Next，Select a PROM（bits）选择xcf->xcf04s,点击Add，然后点下一步如下图：上图中点击Next后出现窗口中点击filinsh，弹出消息框点OK，会有一个选择bit问件的窗口，选择一个已经编写好的EDK或者ISE工程生成的.bit文件，OK后提示是否加入其他器件，选择NO，然后双击窗口右边的Generate File，生成.mcs文件如下图所示：然后，双击Boundary Scan，在中间空白处，点击鼠标右键，选择Initialize chain，弹出的第一个窗口中选择Bypass，第二个选择刚才生成的.mcs文件，第三个也选择Bypass，然后选中中间那个模块，点击窗口左下角的program如下图：弹出窗口中选中OK就可以了，烧写完后会看到，Program Successful提示。

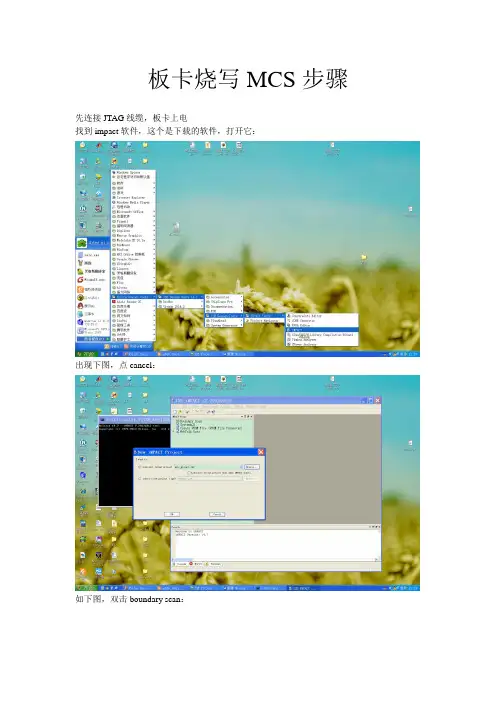

xilinx FPGA 烧写MCS步骤
板卡烧写MCS步骤
先连接JTAG线缆，板卡上电
找到impact软件，这个是下载的软件，打开它：
出现下图，点cancel：
如下图，双击boundary scan：
如下，按照英文提示右键：
右键有如下菜单，选择initialize chain：
出现如下图，点击cancel all：出现如下图，点击ok：
然后出现两个器件，前面的是flash，后面的是FPGA，mcs要烧到前面的flash中，右击前面flash器件，出现如下图，选择assign new configuration file：
然后定位到mcs位置，并选择，路径中不要有中文：
选择完后，当鼠标悬停在flash器件上时会显示你选择的mcs文件如图，确认正确：右键单击flash器件设置烧写：
设置成如下状态：
点OK，再右击flash器件，选择program：
开始烧写：
程序烧写成功，如图：。
quartus_ii__fpga烧写教程i.ii
在Quartus II中使用JTAG模式固化程序到EPCS中的方法.[Quartus II]范例流水灯图1 流水灯范例实现步骤步骤1：在Quartus II中，单击File->Convert Programming Files..。
打开编程文件转换程序，如图2所示。
图2 编程文件转换程序界面在此界面中。
在Programming file type:标签后选择JTAG Indirect Configuration File (.jjc)；在C onfiguration device:标签后选择你所使用的EPCS型号，此外我选择EPCS4。
在Input file to conv ert方框中，单击Flash Leader，再单击Add Device..，如图3一样选择EP2C8（请根据自己的FPG A型号自行选择）；单击SOF Data，再单击Add File..，选择Quartus II编译后的sof文件。
配置完成界面如图4所示。
图3 Add Device图4 配置完成界面单击Generate，开始生成jjc文件。
成功界面如图5。
图5 成功界面关闭Convert Programming Files界面，进入下一步骤。
步骤2：在Quartus II中，单击Tools->Programmer，进入下载界面，如图6所示。
图6 下载界面在此界面，单击Hardware Setup，选择下载线缆。
双击选择Usb-Blas te r，如图7所示。
图7 选择Usb-Blaster回到下载界面，单击led_water.sof，再单击Change File..，选择刚才转换的output_file.jjc。
添加完成后，安装图8所示勾选选项，选择jjc文件。
图8 选择jjc文件单击Start，开始下载。
下载完成后，请点击复位键或者重启开发板，就会看见固化的程序了。
友情提示：EPCS擦写次数有限（请自行查询），请尽量采用JTAG模式下载sof文件测试程序。
FPGA在线烧程序方法(用MCU直接配置FPGA)
用CPU配置Altera公司的FPGA一. 概述目前很多产品都广泛用了FPGA，虽然品种不同，但编程方式几乎都一样：利用专用的EPROM对FPGA进行配置。
专用的EPROM价格不便宜，且大不跟上都是一次性OPT方式编程。
一旦更改FPGA设计，代价不小。
为了进一步降低产品的成本和升级成本，可以考虑利用板上现有CPU子系统中空闲的ROM空间存放FPGA的配置数据，并由CPU 模拟专用EPROM对FPGA进行配置。
本文将以PowerPC860和EP1K30为例，讲解如何利用CPU来配置FPGA。
CPU配置FPGA的优点与Configuration EPROM方式相比本设计有如下优点：1．降低硬件成本——省去了FPGA专用EPROM的成本，而几乎不增加其他成本。
以A LTERA的10K系列为例，板上至少要配一片以上的EPC1，每片EPC1的价格要几十元，容量1M位。
提供1Mb的存储空间，对于大部分单板来说（如860系统的单板），是不需要增加硬件的。
即使增加1Mb存储空间，通用存储器也会比FPGA专用EPROM便宜。
2．可多次编程——FPGA专用EPROM几乎都是OTP，一旦更换FPGA版本，旧版本的并不便宜的EPROM只能丢弃。
如果使用本设计对FPGA配置，选用可擦除的通用存储器保存FPGA的编程数据，更换FPGA版本，无须付出任何硬件代价。
这也是降低硬件成本的一个方面。
3．实现真正"现场可编程"--FPGA的特点就是"现场可编程"，只有使用CPU对FPGA 编程才能体现这一特点。
如果设计周全的话，单板上的FPGA可以做到在线升级。
4．减少生产工序--省去了对"FPGA专用EPROM"烧结的工序，对提高生产率，降低生产成本等均有好处。
对于双面再流焊的单板，更可省去手工补焊DIP器件的工序。
当然，与Configuration EPROM方式相比也有一些需要注意的的地方：1．需要CPU提供5根I/O线--一般来说，这并不困难。
ISE13.1烧写FPGA程序图文教程
ISE13.1烧写FPGA程序图文教程本例使用Xilinx的Virtex-5型号FPGA芯片，配置芯片为xcf32p。
1、连接FPGA下载器与板卡正确连接FPGA下载器。
将仿真器每个管脚与板卡上JTAG接口对应管脚正确连接。
注意FPGA下载线必须连接正确，否则会烧毁FPGA。
2、FPGA程序文件烧写连接好FPGA下载器后，板卡通电。
FPGA程序文件烧写依次按照以下Step1至Step20进行。
Step4至Step10是将.bit文件转换为可以烧写的.mcs文件，如果已经存在可以烧写的.mcs文件，可以略过Step4至Step10，直接跳转到Step11进行程序烧写。
Step1双击打开iMPACTStep2点击NoStep3点击CancelStep4双击CreatePROM FileA.点击选择B.点击C.选择芯片D.点击添加E.点击F.选择输出文件名称以及输出路径G.点击OKStep5点击OKStep6点击NoStep8点击OKStep9A.双击B.空白处右键，点击InitializeChain Step12点击NoStep13A.勾选Load FPGA和Paralle ModeC.点击OKB.点击ApplyStep14xcf32p上点击右键，选择EraseStep15Erase完成Step16xcf32p上右键，选择Assign NewConfiguration File...Step18xfc32p上点击右键，选择Program关闭iMPACT，退出前不保存当前工程设置Step20FPGA程序烧写完成后，板卡重新上电。
fpga程序烧录流程
fpga程序烧录流程FPGA程序烧录流程一、概述FPGA（Field Programmable Gate Array）是一种可编程逻辑设备，通过烧录程序来实现不同的功能。
FPGA程序烧录是将设计好的逻辑电路程序加载到FPGA芯片中的过程，本文将详细介绍FPGA程序烧录的流程。
二、准备工作在进行FPGA程序烧录之前，我们需要进行一些准备工作：1. 确定烧录的目标FPGA芯片型号：不同的芯片可能有不同的烧录方式和工具。
2. 获取烧录工具：根据芯片型号和厂商提供的信息，下载并安装相应的烧录工具。
3. 编写FPGA程序：使用HDL（硬件描述语言）或者图形化编程软件，编写FPGA的逻辑电路程序。
三、连接硬件在进行烧录之前，需要将目标FPGA芯片与烧录设备连接起来：1. 将FPGA芯片插入烧录设备的插槽中，确保芯片插入正确并稳固。
2. 连接烧录设备与主机：使用USB或者其他接口将烧录设备与主机连接起来。
四、软件设置在进行烧录之前，需要进行一些软件设置：1. 打开烧录工具：根据厂商提供的信息，打开相应的烧录工具软件。
2. 选择目标FPGA芯片：在烧录工具中，选择目标FPGA芯片型号，确保与实际芯片型号匹配。
3. 导入FPGA程序：在烧录工具中，选择要烧录的FPGA程序文件，并导入到烧录工具中。
五、烧录操作进行软件设置后，即可进行烧录操作：1. 连接到目标FPGA芯片：在烧录工具中，选择连接方式，将烧录设备与目标FPGA芯片建立连接。
2. 擦除目标FPGA芯片：在烧录工具中，选择擦除操作，将目标FPGA芯片中原有的程序擦除。
3. 烧录FPGA程序：在烧录工具中，选择烧录操作，将导入的FPGA程序烧录到目标FPGA芯片中。
4. 烧录验证：在烧录完成后，烧录工具会进行烧录验证，确保程序正确烧录到目标FPGA芯片中。
5. 断开连接：烧录完成后，可以选择断开烧录设备与目标FPGA芯片的连接。
六、烧录结果验证在烧录完成后，我们需要对烧录结果进行验证：1. 功能验证：使用适当的测试方法，验证烧录到FPGA芯片中的程序是否能够实现预期的功能。
fpga烧写原理
fpga烧写原理FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有灵活性高、重构速度快等特点。
在使用FPGA之前，需要将设计好的逻辑电路结构写入FPGA芯片中，这个过程称为烧写。
下面我们将介绍FPGA烧写的原理。
一、FPGA的烧写方式FPGA的烧写方式分为SRAM烧写和PROM烧写两种。
1. SRAM烧写SRAM烧写是将设计好的逻辑电路结构写入FPGA的存储器中。
在SRAM烧写方式下，FPGA上电后需要不断地加载配置数据，以保持逻辑电路结构。
虽然SRAM烧写方式速度快，但是配置数据不稳定，一旦断电配置数据会丢失。
2. PROM烧写PROM烧写是将设计好的逻辑电路结构通过编程器写入FPGA的PROM（Programmable Read-Only Memory）中。
PROM中存储的配置数据在FPGA上电后不受影响，可以保持逻辑电路结构的稳定。
尽管PROM烧写速度稍慢，但配置数据的可靠性更高。
二、FPGA的烧写流程1. 设计逻辑电路首先需要使用HDL语言（如Verilog、VHDL）设计FPGA的逻辑电路结构，包括逻辑门、时序控制等。
2. 合成与综合将设计好的逻辑电路结构进行合成与综合，生成适合FPGA的可编程文件。
3. 选择烧写方式根据实际情况选择SRAM烧写或PROM烧写方式，并准备好对应的硬件设备。
4. 连接编程器通过编程器将设计好的逻辑电路结构写入FPGA的存储器或PROM 中，完成烧写过程。
5. 检测与验证烧写完成后，需要对FPGA进行检测与验证，确保逻辑电路结构正确无误。
三、FPGA烧写的应用FPGA烧写广泛应用于数字电路设计、通信系统、图像处理等领域。
通过FPGA的烧写，可以实现定制化逻辑电路，满足不同应用场景的需求。
总结：FPGA烧写是将设计好的逻辑电路结构写入FPGA芯片中的过程，有SRAM烧写和PROM烧写两种方式。
烧写流程包括设计逻辑电路、合成与综合、选择烧写方式、连接编程器、检测与验证等步骤。
FPGA在线烧程序方法(用MCU直接配置FPGA)
用CPU配置Altera公司的FPGA一. 概述目前很多产品都广泛用了FPGA，虽然品种不同，但编程方式几乎都一样：利用专用的EPROM对FPGA进行配置。
专用的EPROM价格不便宜，且大不跟上都是一次性OPT方式编程。
一旦更改FPGA设计，代价不小。
为了进一步降低产品的成本和升级成本，可以考虑利用板上现有CPU子系统中空闲的ROM空间存放FPGA的配置数据，并由CPU 模拟专用EPROM对FPGA进行配置。
本文将以PowerPC860和EP1K30为例，讲解如何利用CPU来配置FPGA。
CPU配置FPGA的优点与Configuration EPROM方式相比本设计有如下优点：1．降低硬件成本——省去了FPGA专用EPROM的成本，而几乎不增加其他成本。
以A LTERA的10K系列为例，板上至少要配一片以上的EPC1，每片EPC1的价格要几十元，容量1M位。
提供1Mb的存储空间，对于大部分单板来说（如860系统的单板），是不需要增加硬件的。
即使增加1Mb存储空间，通用存储器也会比FPGA专用EPROM便宜。
2．可多次编程——FPGA专用EPROM几乎都是OTP，一旦更换FPGA版本，旧版本的并不便宜的EPROM只能丢弃。
如果使用本设计对FPGA配置，选用可擦除的通用存储器保存FPGA的编程数据，更换FPGA版本，无须付出任何硬件代价。
这也是降低硬件成本的一个方面。
3．实现真正"现场可编程"--FPGA的特点就是"现场可编程"，只有使用CPU对FPGA 编程才能体现这一特点。
如果设计周全的话，单板上的FPGA可以做到在线升级。
4．减少生产工序--省去了对"FPGA专用EPROM"烧结的工序，对提高生产率，降低生产成本等均有好处。
对于双面再流焊的单板，更可省去手工补焊DIP器件的工序。
当然，与Configuration EPROM方式相比也有一些需要注意的的地方：1．需要CPU提供5根I/O线--一般来说，这并不困难。
FPGA程序烧写手册
FPGA程序烧写手册李贵鹏，2012.2.4一、程序的安装注意事项先安装80_quartus_windows，再安装80_nios2eds_windows。
安装需要注意：安装路径和工程路径都不能有空格和中文路径。
破解：打开Crack_QII8.0文件夹。
Step 1：Patch sys_cpt.dll执行QuartusII80_patch.exe，按下[应用补丁]。
若程式出现乱码別在意，此为简体中文，在繁体Windows下会有乱码属正常，若你在乎乱码，请下载微软的AppLocale解決。
Step 2：开启sys_cpt.dllsys_cpt.dll预设会放在C:\altera\80\quartus\bin\下储存license.DAT將license.DAT储存到c:\altera\80\下Step 4:修改license.DAT的HOSTID用记事本开启c:\altera\80\license.DAT，將HOSTID=xxxxxxxxxxxx，改成你的网络卡的physical address，注意不含dash(-)，仅含数字和英文字母，修改后存档。
如何得知网络卡的physical address?开始->所有程序->附件->命令提示符输入ipconfig/all，出下以下讯息，红色部分即为physical address（每台电脑不同)。
#把license.dat里的XXXXXXXXXXXX 用您老的网卡号替换(在Quartus II 8.0的Tools菜单下选择License Setup，下面就有NIC ID)检查Quartus II 8.0是否破解成功执行Quartus II，如出現以下画面，表示尚未设定license，选Specify valid license file。
若沒出现此画面，进入Quartus II后，请自行选择Tool->License Setup指定你的License File(license.DAT)位置，必須出现下方紅色圆圈的內容才表示设定成功。
QuartusIIFPGA烧写教程III
在Quartus II中使用JTAG模式固化程序到EPCS中的方法.[Quartus II]范例流水灯图1 流水灯范例实现步骤步骤1：在Quartus II中，单击File->Convert Programming Files..。
打开编程文件转换程序，如图2所示。
图2 编程文件转换程序界面在此界面中。
在Programming file type:标签后选择JTAG Indirect Configuration File (.jjc)；在C onfiguration device:标签后选择你所使用的EPCS型号，此外我选择EPCS4。
在Input file to conv ert方框中，单击Flash Leader，再单击Add Device..，如图3一样选择EP2C8（请根据自己的FPG A型号自行选择）；单击SOF Data，再单击Add File..，选择Quartus II编译后的sof文件。
配置完成界面如图4所示。
图3 Add Device图4 配置完成界面单击Generate，开始生成jjc文件。
成功界面如图5。
图5 成功界面关闭Convert Programming Files界面，进入下一步骤。
步骤2：在Quartus II中，单击Tools->Programmer，进入下载界面，如图6所示。
图6 下载界面在此界面，单击Hardware Setup，选择下载线缆。
双击选择Usb-Blaster，如图7所示。
图7 选择Usb-Blaster回到下载界面，单击led_water.sof，再单击Change File..，选择刚才转换的output_file.jjc。
添加完成后，安装图8所示勾选选项，选择jjc文件。
图8 选择jjc文件单击Start，开始下载。
下载完成后，请点击复位键或者重启开发板，就会看见固化的程序了。
友情提示：EPCS擦写次数有限（请自行查询），请尽量采用JTAG模式下载sof文件测试程序。
FPGA烧录步骤（QuartusII）
FPGA烧录步骤（QuartusII）下载SOF文件程序到FPGAStep1安装相应的驱动，点击Programmer按钮，点击Hardware Setup按钮，选择下载口。
Step2在Programmer界面点击Auto Detect按钮，选择配置芯片。
双击none文件，选择要烧录的sof文件。
勾选Program/Configure选项，点击Start按钮，下载SOF文件到FPGA。
固化程序Step1点击Flie，选择Convert Programming File选项，在Programming file type选项中选择jic文件格式。
Step2在Configuration Device选项中选择配置芯片。
Step3在File name选项中更改生成的jic文件名称以及存放的位置。
Step4在Input files to convert栏中，点击选择Flash Loader，点击Add Device按钮，选择Flash Loader 的芯片，点击SOF Data，选择相应的SOF文件。
点击Generate按钮，生成jic文件。
Step5回到Programmer界面，点击Add File按钮，选择相应的jic文件。
Step6删除sof格式的文件（通常情况下在第一行），在名称含有jic的文件选项中，勾选以下几个选项：Program/configure，Verify，Blank-Check。
勾选Program/configure时其他文件的该选项也会自动勾选。
Step7点击Start按钮，进行程序固化。
By Shawn。
fpga烧写步骤
FPGA烧写步骤简介FPGA（现场可编程门阵列）是一种可编程逻辑设备，通常用于实现各种数字电路和系统。
在FPGA烧写过程中，需要按照一定的步骤进行操作。
下面是一份FPGA 烧写的步骤：1.准备开发板和FPGA芯片首先需要准备一个开发板和一块FPGA芯片。
开发板通常包括FPGA芯片、电源电路、晶振、复位电路等，而FPGA芯片则需要根据具体的设计需求选择合适的型号。
2.安装开发环境在烧写FPGA之前，需要安装相应的开发环境，例如Quartus或Vivado等。
这些开发环境通常包括编译器、仿真器、调试器等工具，可以帮助用户完成FPGA设计、编译、仿真和调试等任务。
3.设计FPGA电路使用硬件描述语言（如Verilog或VHDL）设计FPGA电路。
在设计过程中，需要考虑电路的功能、性能和可扩展性等因素。
4.编译设计文件将设计文件编译成二进制文件，以便烧写到FPGA芯片中。
在编译过程中，需要对设计文件进行优化，以提高FPGA的性能和可扩展性。
5.烧写二进制文件到FPGA芯片使用烧写器将编译后的二进制文件烧写到FPGA芯片中。
在烧写过程中，需要注意FPGA芯片的配置方式和烧写速度等因素。
6.验证FPGA电路功能通过仿真器或调试器验证FPGA电路的功能是否正确。
如果发现问题，需要及时进行修改和调试。
7.上板测试将烧写好的FPGA芯片安装到开发板上进行测试。
测试时需要注意电源、信号质量等因素，以确保FPGA芯片能够正常工作。
以上是FPGA烧写的步骤，具体操作可能会因不同的开发环境和FPGA芯片型号而有所不同。
在进行FPGA烧写时，需要注意安全操作，避免因操作不当导致设备损坏或数据丢失等问题。
FPGA烧写程序
FPGA烧写程序⽐如说Altera FPGA，对于⼤部分芯⽚都可以同时采⽤2种编程⽅法，即AS+配置芯⽚⽅式以及JTAG⽅式，下载电缆都可以通⽤，⽐如ByteBlasterII；⽤AS+配置芯⽚⽅式，就是可以将程序下载到配置芯⽚中，配置芯⽚（如EPCS系列）就是⼀块EPROM，它可以在每次系统上电的时候，都⾃动将程序烧写到FPGA中，这样⼀来FPGA就⽤不着每次上电都重新烧写了，跟使⽤CPLD时是⼀样的。
这种⽅式下采⽤的下载⽂件时POF⽂件。
⽤JTAG⽅式的话，就是直接将程序下载到FPGA中，由于FPGA中是基于SRAM结构的，所以每次断电之后程序就没有了，所以必须每次上电都重新下载。
⽤JTAG⽅式的好处在于便于调试，⽐如我们可以⽤QuartusII中的SignalTapII嵌⼊式逻辑分析仪进⾏FPGA I/0引脚上信号的实时观测，⾮常的⽅便。
这种⽅式下采⽤的下载⽂件时SOF⽂件。
另外，如果使⽤了某些没有License的IP Core资源的话，那么必须在JTAG⽅式下，把下载线连在FPGA上才能使⽤，⽽且通常有时间限制，超过时限之后，就需要重新编译程序，产⽣新的SOF下载⽂件。
----------------------------------------------------------AS模式:FPGA器件每次上电时，作为控制器从配置器件EPCS主动发出读取数据信号，从⽽把EPCS的数据读⼊FPGA中，实现对FPGA的编程。
PS模式：EPCS作为控制器件，把FPGA当做存储器，把数据写⼈到FPGA中，实现对FPGA的编程。
该模式可以实现对FPGA在线可编程。
在下载配置的时候对于cycloneII的器件,如ep2c8,在JTAG下载⽅式对应.sof,AS下载⽅式对应 .pof.JTAG是直接烧到FPGA⾥⾯的由于是SRAM 断电后要重烧,AS是烧到FPGA的配置芯⽚⾥保存的每次上电就写到FPGA⾥。
FPGA烧写方法FPGA,CPLD,烧写,烧录,测试
FPGA烧写步骤
一、前期准备：
1、要烧写的fpga程序
2、电脑以及相关软件以及下载器驱动(默认自动安装)。
3、下载工具以及连接线
二、连线方式：通过连接线连接下载器和J2接口，连接的时候注意1口对1口连接，连接错误将导致无法下载。
左图中三角号对应的是1脚，连接图示下载器1脚，另一端连接J2的1脚，下载线另一端连接到笔记本的usb接口上。
注意事项图
连接后效果如下:
连接示意图
三、下载方法
连好线后，打开altera工具软件，默认在开始-所有程序菜单里，如下图
Altera打开路径图
打开工具后点击programmer选择
接着会看到如下图窗口：
下面点击图示按钮选择下载设备：
选择我们的下载设备usb-0，然后close
下一步选择Addfile添加须要烧写的jic文件
勾选图示选项后点击start开始烧写
一直等待右上角提示success就表示烧写成功，拔下线重启计算机即完成烧录。
Quartus II FPGA烧写教程
在Quartus II中使用JTAG模式固化程序到EPCS中的方法.[Quartus II]范例流水灯图1 流水灯范例实现步骤步骤1：在Quartus II中，单击File->Convert Programming Files..。
打开编程文件转换程序，如图2所示。
图2 编程文件转换程序界面在此界面中。
在Programming file type:标签后选择JTAG Indirect Configuration File (.jjc)；在C onfiguration device:标签后选择你所使用的EPCS型号，此外我选择EPCS4。
在Input file to conv ert方框中，单击Flash Leader，再单击Add Device..，如图3一样选择EP2C8（请根据自己的FPG A型号自行选择）；单击SOF Data，再单击Add File..，选择Quartus II编译后的sof文件。
配置完成界面如图4所示。
图3 Add Device图4 配置完成界面单击Generate，开始生成jjc文件。
成功界面如图5。
图5 成功界面关闭Convert Programming Files界面，进入下一步骤。
步骤2：在Quartus II中，单击Tools->Programmer，进入下载界面，如图6所示。
图6 下载界面在此界面，单击Hardware Setup，选择下载线缆。
双击选择Usb-Blaster，如图7所示。
图7 选择Usb-Blaster回到下载界面，单击led_water.sof，再单击Change File..，选择刚才转换的output_file.jjc。
添加完成后，安装图8所示勾选选项，选择jjc文件。
图8 选择jjc文件单击Start，开始下载。
下载完成后，请点击复位键或者重启开发板，就会看见固化的程序了。
友情提示：EPCS擦写次数有限（请自行查询），请尽量采用JTAG模式下载sof文件测试程序。
fpga烧写原理
fpga烧写原理（原创实用版）目录1.FPGA 简介2.FPGA 烧写原理3.FPGA 烧写流程4.FPGA 烧写工具5.FPGA 烧写注意事项正文FPGA（现场可编程门阵列）是一种集成电路，其结构包括输入输出端口、可编程逻辑门、可编程互连网络等，用户可以根据需要配置这些资源来实现特定的功能。
FPGA 既具有 ASIC 的高性能和灵活性，又具有 FPGA 的可编程性和可重构性，因此在电子设计领域得到了广泛应用。
一、FPGA 烧写原理FPGA 烧写，即将设计好的 FPGA 逻辑电路写入到 FPGA 芯片中，使其实现特定功能。
烧写原理主要基于 FPGA 的可编程性，通过改变 FPGA 内部逻辑门的连接状态来实现不同功能。
二、FPGA 烧写流程1.设计 FPGA 逻辑电路：使用 EDA 工具设计 FPGA 逻辑电路，并将设计下载到 FPGA 芯片。
2.配置 FPGA 芯片：将 FPGA 芯片配置为烧写模式，准备接受烧写数据。
3.烧写 FPGA：将设计好的 FPGA 逻辑电路写入到 FPGA 芯片中。
4.验证烧写结果：通过测试或仿真验证烧写后的 FPGA 功能是否正确。
三、FPGA 烧写工具烧写 FPGA 需要使用烧写工具，常见的烧写工具有：1.Xilinx Vivado：适用于 Xilinx 公司的 FPGA 芯片，提供一体化的 FPGA 设计、验证和烧写解决方案。
2.Intel FPGA SDK for OpenCL：适用于 Intel 公司的 FPGA 芯片，支持 OpenCL 编程语言，可以方便地编写并烧写 FPGA 逻辑电路。
四、FPGA 烧写注意事项1.在烧写前，确保 FPGA 芯片的供电电压、时钟频率等参数与设计要求相匹配。
2.烧写过程中，避免断电或操作失误，以免导致 FPGA 芯片损坏。
3.烧写完成后，检查 FPGA 功能是否正常，如有异常，及时分析原因并进行调整。
FPGA程序烧写流程
FPGA程序下载方法
(1) 设备上电；
(2) 双击IMPACT，打开下载软件，界面如图所示。
图IMPACT界面
(3) 选择“Load most resent project”，单击“Browse”,选择解压目录里的“”,如图所示。
图路径选择界面
单击“打开”，在弹出的窗口中双击左边的PROM File Formater,如图所示。
图IMPACT选择窗口界面
在弹出的窗口选择Xilinx PROM 文件格式选择mcs, PROM File name为：.
选择好保存路径进行下一步，如图所示。
图文件选择窗口
点击下一步，选择PROM（bits）,选择XC3S1000,点击Add，Finish，会有一个选择bit文件的窗口，选择一个已经编好的EDK或者ISE工程生成的.bit文件，OK后提示是否加入其它器件，选择NO，然后双击窗口右边的Generate File，生成.mcs文件，如图所示。
图PROM File Formater窗口
双击Boundary Scan，在空白处，点击鼠标右键，选择Initialize chain，弹出的第一个窗口选择Bypass,第二个选择刚才生成的.mcs文件，第三个也选择Bypass，然后选中间那个模块，点击窗口左下角的program，如图所示。
弹出窗口选中OK就可以了，烧写完后会看到，Program Successful提示，程序下载完成。
图Boundary Scan选择窗口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F P
G A程序下载方法
(1)设备上电；
(2)双击IMPACT，打开下载软件，界面如图1.1所示。
图1.1IMPACT界面
(3)选择“Loadmostresentproject”，单击“Browse”,选择解压目录里的“FPGA.ipf”,
如图1.2所示。
图1.2路径选择界面
单击“打开”，在弹出的窗口中双击左边的PROMFileFormater,如图1.3所示。
图1.3IMPACT选择窗口界面
在弹出的窗口选择XilinxPROM文件格式选择mcs,PROMFilename为：test.mcs.选择好保存路径进行下一步，如图1.4所示。
图1.4文件选择窗口
点击下一步，选择PROM（bits）,选择XC3S1000,点击Add，Finish，会有一个选择bit文件的窗口，选择一个已经编好的EDK或者ISE工程生成的.bit文件，OK后提示是否加入其它器件，选择NO，然后双击窗口右边的GenerateFile，生成.mcs文件，如图1.5所示。
图1.5PROMFileFormater窗口
双击BoundaryScan，在空白处，点击鼠标右键，选择Initializechain，弹出的第一个窗口选择Bypass,第二个选择刚才生成的.mcs文件，第三个也选择Bypass，然后选中间那个模块，点击窗口左下角的program，如图1.6所示。
弹出窗口选中OK就可以了，烧写完后会看到，ProgramSuccessful提示，程序下载完成。
图1.6BoundaryScan选择窗口。
