KW光伏并网系统设计方案
光伏发电并网工程电气设计方案
光伏发电并网工程电气设计方案1.1电气一次1.1.1某华安风电升压站电气主接线某华安风电升压站现安装一台115±8X1.25%/35kV50MVA主变，110kV侧单回线变组接线；35kV侧单母线接线，出线间隔从右至左分别为：电压互感器间隔、电容器间隔、接地变兼站用变消弧线圈间隔、3回风机进线间隔、预留间隔。
本期光伏电站35kV送电线路经某华安风电升压站35kV 侧预留间隔接入升压站，升压至110kV送至110kV华安变。
1.1.2接入电力系统方式某电网是隶属于某地区的县级地方电网，供电范围为某区，现有110kV、35kV、10kV、380/220V 4种电压等级。
网内有110kV负荷二次变电所（华安变）1座，主变容量2×31.5MVA。
本系统由20个1MWp的光伏发电矩阵组成，总装机20MWp。
经过直流汇流、逆变、升压接入厂区35kV配电装置。
采用一回35kV架空线路接入某华安（某）风力发电有限公司升压站，导线型号LGJ-150，长度8km。
经过某华安（某）风力发电有限公司主变压器升压至110kV，输送至华安变，接入电网。
1.1.3电气主接线1.1.3.1电气主接线初步方案本系统由20个1MWp的光伏发电矩阵组成，总装机20MWp。
经过直流汇流、逆变、升压接入厂区35kV配电装置。
采用一回35kV架空线路接入某华安（某）风力发电有限公司升压站，导线型号LGJ-150，长度8km。
经过某华安（某）风力发电有限公司主变压器升压至110kV，输送至华安变，接入电网。
1.1.3.2光伏电站电场集电线路方案本工程鉴于光伏电站中应避免阴影遮挡，场区内部的线路拟选定电缆直埋敷设方案。
依据光伏电站方阵的最终排布情况及变电站电气设备布置情况，进行电缆型号及截面的选择，具体如下：1）所有太阳电池组件串连接入至直流防雷汇流箱的电缆均采用1对1×4mm²的铝芯单芯交联聚乙烯铠装电缆（每汇流箱输入共11对）；2）汇流箱的出线电缆采用1对1×70 mm²的铝芯单芯交联聚乙烯铠装电缆，接入至逆变配电室内的直流配电柜（每汇流箱输出共18对）；3）直流防雷配电柜引接至逆变器的直流电缆采用2对1×300 mm²的铝铝芯单芯交联聚乙烯电缆（每直流箱共2对*3）；4）逆变器至室外0.315/35KV升压变采用(3根3×300 mm²)的铝芯三芯交联聚乙烯铠装电缆。
KW屋顶分布式光伏电站设计方案
KW屋顶分布式光伏电站设计方案1.项目概述 22.设计方案 22.1 建设方案 22.2 光伏组件选型 32.3 逆变器选型 32.4 断路器选型 42.5 电缆选型 42.6 接线盒选型 52.7 直流汇流箱选型 52.8 避雷器选型 62.9 安装方案 62.10 系统监测 73.经济效益分析 74.安全措施 85.环境保护措施 86.工程进度计划 97.设计图纸 101.项目概述本项目位于xxx市xx镇xx村，总装机容量为3.12KWp，采用分布式光伏电站设计方案。
该电站将安装在屋顶上，可为当地居民提供清洁能源。
2.设计方案2.1 建设方案本项目采用分布式光伏电站建设方案，将光伏组件分散安装在屋顶上，通过逆变器将直流电转换为交流电，供给当地居民使用。
此方案不仅能够提高光伏发电的利用效率，还可以减少输电线路的损耗。
2.2 光伏组件选型本项目选用的光伏组件为XXX牌XXX型号，其光电转换效率高，耐用性强，适合在屋顶上安装使用。
2.3 逆变器选型本项目选用的逆变器为XXX牌XXX型号，具有高效稳定的性能，能够将直流电转换为交流电，并且能够实现远程监控和管理。
2.4 断路器选型本项目选用的断路器为XXX牌XXX型号，具有过载保护和短路保护功能，能够有效避免电路故障和安全事故的发生。
2.5 电缆选型本项目选用的电缆为XXX牌XXX型号，具有耐高温、耐腐蚀、耐磨损等特点，能够保证电能的传输效率和安全性。
2.6 接线盒选型本项目选用的接线盒为XXX牌XXX型号，具有防水、防尘、防腐蚀等特点，能够保证电路的安全可靠。
2.7 直流汇流箱选型本项目选用的直流汇流箱为XXX牌XXX型号，具有防水、防尘、防腐蚀等特点，能够对光伏组件进行集中管理和监测。
2.8 避雷器选型本项目选用的避雷器为XXX牌XXX型号，能够有效地保护电站设备免受雷击和电磁干扰的影响。
2.9 安装方案本项目的安装方案采用专业的安装团队进行施工，确保光伏电站的安装质量和安全性。
推荐-350KWp光伏并网发电系统技术方案 精品
350KWp光伏并网发电系统技术方案暨报价目录一、总体设计方案针对350KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成3个100KW和1个50KW的并网发电单元，通过3台SG1OOK3（100KW）和1台SG5OK3（50KW）并网逆变器接入0.4KV交流电网，实现并网发电功能。
系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。
根据SG100K3和SG50K3并网逆变器的MPPT工作电压范围（480V～820V），每个电池串列按照16块电池组件串联进行设计，350KW的并网单元需配置122个电池串列，共1952块电池组件,其功率为351.36KWp。
为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。
汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个350KWp的并网系统需配置21台汇流箱。
并网发电系统配置2台直流防雷配电柜和1台交流防雷配电柜。
其中：直流防雷配电柜统一按照2个100KW直流配电单元设计，可接12台汇流箱，通过配电空开、防雷汇流后分别与2台SG100K3（或1台SG100K3和1台SG50K3）逆变器联接；交流防雷配电柜提供3台SG100K3和1台SG50K3逆变器的三相AC380V,50Hz交流并网接口，并经三相计量表后接入电网。
另外，系统应配置1套监控装置和环境监测仪，可采用RS485或Ethernet（以太网）的通讯方式，实时监测并网发电系统的运行参数和工作状态，以及现场的风速、风向、日照强度和环境温度参数。
二、系统组成光伏并网发电系统主要组成如下：（1）光伏电池组件及其支架；（2）光伏阵列防雷汇流箱；（3）直流防雷配电柜；（4）交流防雷配电柜；（5）光伏并网逆变器（带工频隔离变压器）；（6）系统的通讯监控装置和环境监测仪；（7）系统的防雷及接地装置；（8）土建、配电房等基础设施；（9）系统的连接电缆及防护材料。
100KW光伏并网方案
家庭用户型太阳能光伏发电系统技术方案奔亚科技集团有限公司2017.3.10设计员：曹健一、公司简介奔亚科技集团有限公司成立于2010年10月，主要从事高性能太阳能产品和太阳能屋顶电站的设计、开发、生产和销售。
奔亚科技立足于专业化、规模化、国际化发展之路，引进具有国际先进水平的太阳能电池生产设备，聘请世界各地行业内的资深科学家和工程师实现我们战略性的目标。
一批拥有丰富经验的国际专业人才组成了奔亚管理团队，他们正积极推动公司进入全球平台，着力于在国际太阳能产业的长远发展，使奔亚产品广泛应用于世界范围。
奔亚科技在拥有两条专业高性能电池片生产线；产能超过50兆瓦，公司内部设有组件生产基地，组件产能超过200兆瓦，公司内部的光伏伏电池研究中心致力于开发新一代高效太阳能电池。
通过不懈的努力，目前已经研发出转换效率超过19%的电池片。
二、项目概述本项目的光伏电站系统为分布式并网光伏发电组合的光伏建筑一体化系统，其主要目的是发挥太阳能发电节能环保的特点，利用太阳能发电为该住宅提供部分电力，并提升该地区形象，为节能减排起到表率作用。
三、光伏建筑一体化的概念光伏建筑一体化就是将光伏发电系统和建筑幕墙、屋顶等围护结构系统有机的结合成一个整体结构，不但具有围护结构的功能，同时又产生电能，供建筑使用，光伏建筑一体化具有以下一些优势（1）建筑物能为光伏系统提供足够的面积，不需要另占土地，还能省去光伏系统的支撑结构；太阳电池是固态半导体器件，发电时无转动部件、无噪音，对环境不造成污染；（2）可就地发电、就地使用，减少电力输送过程的费用和能耗、省去输电费用；自发自用，有消峰的作用，带储能可以作为备用电源。
分散发电，避免传输和分电损失(5%-10%),降低输电和分电投资和维修成本；并使建筑物外观更有魅力；（3）因日照强时恰好是用电高峰期，光伏建筑一体化系统除可以保证自身建筑用电外，在一定条件下还能向电网供电，缓舒了高峰电力的需求，解决了电网的峰谷供需矛盾，具有极大的社会效益；（4）杜绝了由一般化石燃料发电带来的严重污染，这对于环保要求更高的今天和未来极为重要。
光伏发电并网系统设计介绍
光伏发电并网系统设计介绍一、一般规定1.1 光伏系统接入方案应结合电网规划、分布式电源规划，按照就近分散接入与就地平衡消纳的原则进行设计。
1.2 光伏系统宜采用10kV及以下电压等级接入电网。
1.3 光伏系统模式可采用自发自用/余量上网和全额上网两种模式。
1.4 自发自用/余量上网模式的光伏系统并网容量不应超过所接入变压器容量。
1.5 光伏系统接入电压等级应根据装机容量选取，并满足下列要求：1 单个并网点容量为8kWp及以下宜接入220V；2 单个并网点容量为8kWp～400kWp宜接入380V；3 单个并网点容量为400kWp~6MWp宜接入10kV；4 自发自用/余量上网模式总装机容量超过1MWp，宜接入10kV；5 最终并网电压等级应综合参考有关标准和电网实际条件，通过技术经济比选论证后确定。
1.6 光伏系统在变电站低压并网时，单台变压器的并网点不应超过1个，项目规划审批范围内总并网点数量不应超过4个。
1.7 光伏系统在并网处应设置并网专用开关柜（箱），并应设置专用标识和“警告”、“双电源”等提示性文字和符号。
二、10kV并网2.1 10kV光伏系统的并网点应按如下进行选择：1 自发自用/余量上网模式的并网点可为用户开关站、配电室或箱变的10kV母线，如图2.1所示；2 全额上网模式的并网点可为公共电网10kV母线或线路，如图2.2 所示。
图2.1 10kV自发自用/余量上网模式一次系统接线示意图图2.210kV全额上网模式一次系统接线示意图2.2 10kV光伏系统的并网系统一般由光伏进线柜、压变柜、计量柜、并网柜、隔离柜、无功补偿柜及站用电等设备组成。
如图2.3所示。
图2.3 10kV并网系统方案示意图2.3 10kV自发自用/余电上网模式光伏系统的保护及计量配置应符合下列规定：1 光伏并网柜继电保护装置应具有过压、失压（欠压）保护功能，失压保护的电压信号应采集自光伏配电房隔离柜的电压互感器；2 光伏并网柜继电保护装置应具有过频率和低频率保护，保护装置的频率信号应采集自光伏配电房隔离柜的电压互感器；3 光伏并网柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与用户配电房中光伏接入柜继电保护定值相配合；4 用户配电房中的计量柜应设置双向电表，光伏配电房中的计量柜应设置单向电表；5 光伏配电房计量柜的电压互感器宜采用移动小车式安装，电流互感器宜采用固定式安装；6 计量柜应设置三相电压指示仪；7 光伏进线柜宜按一台变压器对应一个光伏接入柜进行设置；8 光伏进线柜应具有变压器的温度保护和瓦斯保护等保护跳闸功能；9 光伏进线柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与光伏配电房光伏并网柜继电保护定值相配合；10 光伏进线柜不应具有检有压合闸功能；11 变压器室和光伏进线柜不在同一箱变内的，变压器室内应设置变压器出线柜；12 容量超过800kVA的变压器出线柜内应设置断路器。
50kw屋顶并网光伏发电系统方案

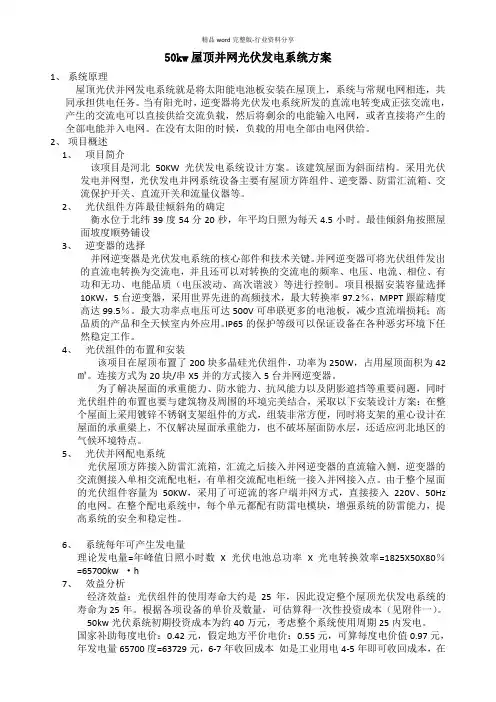

50kw屋顶并网光伏发电系统方案1、系统原理屋顶光伏并网发电系统就是将太阳能电池板安装在屋顶上，系统与常规电网相连，共同承担供电任务。
当有阳光时，逆变器将光伏发电系统所发的直流电转变成正弦交流电，产生的交流电可以直接供给交流负载，然后将剩余的电能输入电网，或者直接将产生的全部电能并入电网。
在没有太阳的时候，负载的用电全部由电网供给。
2、项目概述1、项目简介该项目是河北50KW 光伏发电系统设计方案。
该建筑屋面为斜面结构。
采用光伏发电并网型，光伏发电并网系统设备主要有屋顶方阵组件、逆变器、防雷汇流箱、交流保护开关、直流开关和流量仪器等。
2、光伏组件方阵最佳倾斜角的确定衡水位于北纬39度54分20秒，年平均日照为每天4.5小时。
最佳倾斜角按照屋面坡度顺势铺设3、逆变器的选择并网逆变器是光伏发电系统的核心部件和技术关键。
并网逆变器可将光伏组件发出的直流电转换为交流电，并且还可以对转换的交流电的频率、电压、电流、相位、有功和无功、电能品质（电压波动、高次谐波）等进行控制。
项目根据安装容量选择10KW，5台逆变器，采用世界先进的高频技术，最大转换率97.2％，MPPT跟踪精度高达99.5％。
最大功率点电压可达500V可串联更多的电池板，减少直流端损耗；高品质的产品和全天候室内外应用。
IP65的保护等级可以保证设备在各种恶劣环境下任然稳定工作。
4、光伏组件的布置和安装该项目在屋顶布置了200块多晶硅光伏组件，功率为250W，占用屋顶面积为42㎡。
连接方式为20块/串X5并的方式接入5台并网逆变器。
为了解决屋面的承重能力、防水能力、抗风能力以及阴影遮挡等重要问题，同时光伏组件的布置也要与建筑物及周围的环境完美结合，采取以下安装设计方案：在整个屋面上采用镀锌不锈钢支架组件的方式，组装非常方便，同时将支架的重心设计在屋面的承重梁上，不仅解决屋面承重能力，也不破坏屋面防水层，还适应河北地区的气候环境特点。
5、光伏并网配电系统光伏屋顶方阵接入防雷汇流箱，汇流之后接入并网逆变器的直流输入侧，逆变器的交流侧接入单相交流配电柜，有单相交流配电柜统一接入并网接入点。
200kW并网光伏项目技术方案设计
新惠置业商业屋顶200KWp光伏发电项目工程技术方案光坤能源科技工程有限公司2016年5月目录1概述 (3)1.1工程概述 (3)1.2设备使用环境条件 (3)1.3 交通运输条件 (4)2设计依据 (4)3整体方案设计 (6)3.1并网逆变器选型 (7)3.2组件选型 (12)3.3光伏阵列设计 (12)3.4交流汇流箱设计 (14)3.5并网接入柜设计 (15)3.6电缆选型设计 (16)4 防雷及接地 (17)5设备清单 (18)6发电量计算 (18)6.1 理论发电量 (18)6.2 逐年衰减实际发电量 (21)6.3 年发电量估算 (22)7 项目管理机构 (24)8 施工组织设计 (24)8.1 技术准备 (24)8.2 现场准备 (24)8.3 项目管理、沟通与协调 (25)8.4.工程施工流程 (25)8.5.实施进度计划 (25)1概述1.1工程概述本项目位于市新区九大街，东京大道以北，九大街以西，汴西湖以西，区位条件十分优越。
周围有高大建筑，遮挡。
道路四通八达，交通便捷，新惠置业屋顶项目，六层建筑，每层建筑面积为3464.33平方米。
屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成200kWp容量的光伏组件固定倾角式安装，该项目属低电压并网分布式光伏电站。
该光伏发电系统采用“分散逆变，集中并网”的技术方案，该太阳能光伏电站建成后，与厂区部电网联网运行，可解决该厂区部分电力需求, 实现了将一部分清洁能源并入用户电网,为该地区的节能减排作出贡献。
1.2设备使用环境条件市地理气候概况市处于黄河中下游平原东部，太行山脉东南方，地处省中东部，东经113°52´15"-115°15´42"，北纬34°11´45"-35°01´20"，东与市相连，距离黄海500公里，西与省会毗邻，南接市和市，北依黄河，与市隔河相望。
9kw配置
方案配置9KW光伏系统配置一、总体设计方案1、组件设计总装机容量为9KW。
太阳能电池板可选用以下组件计算，参数如下：实际功率：250Wp；功率公差：0/+5W；开路电压：61.7V；额定电压：51V；短路电流：5.4A；额定电流：4.9A；Max-System Voltage：1000VMax.Series Fuse (A)：10ACell Size (mm)：1609×1090×28mm；Weight (Kg)：29.42kg对于接到同一台并网逆变器所配置的太阳电池组件，电池组件经并串联后经汇流接到并网逆变器，为了使电池组件工作在最大功率点，所以要求接入同一台并网逆变器的每个电池串列的电压、功率基本一致。
也就是说，同一个并网发电单元的电池组件要求具有相同的功率和电压类型，并且要求电池组件安装在同一倾斜面上。
一般逆变器的直流输入电压范围是一定的，选择组件串联数时需要考虑两个方面：一是开路电压的高限值必须小于逆变器最大耐受电压；二是额定工作电压的低限值不小于逆变器MPPT 范围的最小值。
结合以上条件，对于太阳电池组件我们选择其串联数为12，即12块串联为一串列。
所配置9KW 逆变器直流输入最高电压为550V，MPPT 范围为333V-500V,串列的电压高低限值均在逆变器直流电压范围内，因此组件的串联数为10满足设计要求。
2、组件的并联数系统的总容量为5KWp，单板功率为250Wp，选取板子数量为36块，12块为一串列，每串的功率为：3KWp。
组件的并联数量为3，故系统总容量为9KWp。
3路分别接入1 台sunny boy5000TL 光伏逆变器中。
3、逆变器的配置及参数逆变器采用SMA生产的SB9000TL具体参数如下：Max. DC power :9300 WMax. DC voltage :700 VPV-voltage range, MPPT :333V – 500 V Recommended range at nominal power: 188 V – 440 V Max. input current :29ANumber of MPP trackers: 1Max. number of strings (parallel) :2Output (AC)Nominal AC ouput: 9000WMax. AC power :9000 WMax. output current: 16 ANominal AC voltage / range :220 V – 240 VAC grid frequency / range :50 Hz, 60 Hz / ± 5 HzPhase shift (cos ϕ) :1AC connection: single-phaseEffi ciencyMax. effi ciency / Euro-Eta: 97.0 % / 96.3 % Protection devicesDC reverse polarity protection ●ESS DC load-disconnecting switch ●AC short-circuit protection ●Ground fault monitoring ●Grid monitoring (SMA Grid Guard) ●Integrated all-pole sensitive leakage current monitoring unit ●General DataDimensions: (W / H / D) in mm 470 / 445 / 180 Weight:22 kgOperating temperature range :–25 °C ... +60 °C Noise emission (typical): ≤ 25 dB(A) Consumption: operating (standby) / night <10 W Topology transformerless transformerless transformerlessCooling concept convection OptiCool OptiCool Installation: Indoors / Outdoors (IP65 electronics /IP54 connection compartment): ●/●●/●●/●FeaturesDC connection: MC3 / MC4 / Tyco :❍/●/❍AC connection: Terminals :●Graphic display: ●Interfaces: Bluetooth / RS485 :●/❍Warranty: 5 years / 10 years: ●/❍Certifi cates and approvals: www.SMA.de● Standard ❍ Optional4、防雷汇流箱设计直接将多串的光伏组件的输出端口连接到逆变器是危险的，也是不符合规范的，一旦系统出现故障，将危及光伏组件和系统的安全。
KW分布式光伏电站设计方案.docx
KW分布式光伏电站设计方案.docx预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制100KWp光伏并网发电系统技术方案目录一、总体设计方案针对100KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，元，通过 1 台 SG1OOK3（100KW）并网逆变器接入交流电网，实现并网发电功能。
系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。
根据SG100K3并网逆变器的MPPT工作电压范围（450V～820V），每个电池串列按照 16 块电池组件串联进行设计， 100KW的并网单元需配置 35 个电池串列，共 560 块电池组件 , 其功率为。
为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。
汇流箱的防护等级为 IP65 ，可在户外安装在电池支架上，每个汇流箱可接入 6 路电池串列，每 100KW并网单元需配置 6 台汇流箱，整个 100KWp的并网系统需配置 6 台汇流箱。
并网发电系统配置1 台交直流防雷配电柜，该配电柜包含了直流防雷配电单元和交流防雷配电单元。
其中：直流防雷配电单元是将6 台汇流箱进行配电汇流，接入SG100K3逆变器；交流防雷配电单元提供一台SG100K3逆变器的三相 AC380V,50Hz交流并网接口，并经三相计量表后接入电网。
另外，系统应配置1 套监控装置，可采用RS485或Ethernet （以太网）的通讯方式，实时监测并网发电系统的运行参数和工作状态。
二、系统组成光伏并网发电系统主要组成如下：（1）光伏电池组件及其支架；（2）光伏阵列防雷汇流箱；（3）交直流防雷配电柜；（4）光伏并网逆变器（带工频隔离变压器）；（5）系统的通讯监控装置；（6）系统的防雷及接地装置；（7）土建、配电房等基础设施；（8）系统的连接电缆及防护材料。
100KW分布式光伏电站设计方案
100KWp光伏并网发电系统技术方案目录一、总体设计方案 (2)二、系统组成 (3)三、相关规范和标准 (3)四、设计过程 (4)4.1并网逆变器 (4)4.1.1性能特点简介 (4)4.1.2电路结构 (5)4.1.3技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (16)4.2光伏电池组件 (17)4.3光伏阵列防雷汇流箱 (17)4.4交直流防雷配电柜 (18)4.5系统接入电网 (19)4.6系统监控装置 (19)4.7环境监测仪 (22)4.8系统防雷接地装置 (22)五、系统主要设备配置清单 (23)六、系统电气原理框图 (25)一、总体设计方案针对100KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，元，通过1台SG1OOK3（100KW）并网逆变器接入0.4KV交流电网，实现并网发电功能。
系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。
根据SG100K3并网逆变器的MPPT工作电压范围（450V～820V），每个电池串列按照16块电池组件串联进行设计，100KW的并网单元需配置35个电池串列，共560块电池组件,其功率为100.8KWp。
为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。
汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个100KWp的并网系统需配置6台汇流箱。
并网发电系统配置1台交直流防雷配电柜，该配电柜包含了直流防雷配电单元和交流防雷配电单元。
其中：直流防雷配电单元是将6台汇流箱进行配电汇流，接入SG100K3逆变器；交流防雷配电单元提供一台SG100K3逆变器的三相AC380V,50Hz交流并网接口，并经三相计量表后接入电网。
10KW光伏并网系统设计方案及对策
10KW光伏并网示X工程XX合大太阳能科技XX2021年3月15日目录1、并网光伏系统的原理22、10KW并网光伏系统配置33、光伏组件技术参数44、逆变器技术参数45、安装支架56、系统报价67、相关政策自持68、投资预算和节能分析79、经济效益和经济社会效益分析710、后期维护管理效劳810KW光伏并网工程技术方案1、并网光伏系统的原理系统的根本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、380V 的交流电，经交流配电箱与用户侧并网，向负载供电。
本工程并网接入系统方案采用380V 低压并网，如图1所示：图1 光伏电站并网发电系统框图图2 光伏电站并网发电示意图2、10KW并网光伏系统配置表1 10KW并网系统配置清单序号零部件名称规格数量备注1 光伏组件250W多晶40块2 安装支架5KW/套2套水泥平顶屋面3 逆变器10KW/380V三相四线1只4 配电箱箱体1只直流断路器4P/1000V/16A 2只交流断路器4P/400V /32A 1只直流浪涌保护器1000V/ 1只交流浪涌保护器4P/400V/20KA 1只5 光伏电缆1*4mm2 200米6 逆变输出电缆3*6+2*4 20米3、光伏组件技术参数光伏系统采用250Wp的多晶硅太阳能电池组件，其参数如下：◆电池材料：多晶硅；◆峰值功率：253W；◆开路电压：37.6V；◆短路电流：8.55A；◆最正确工作电压：31.4V；◆最正确工作电流：7.96A；◆电池组件尺寸：1650×992×50mm◆电池组件重量：21.0 Kg◆电池组成：60片多晶硅电池式串联而成◆满足IEC61215，IEC61730标准◆工作环境温度：－40℃～＋80℃◆正常使用25年后组件输出功率损耗不超过初始值的20%4、逆变器技术参数本系统采用1台10kW逆变器，技术参数如下：表2 10kW逆变器技术参数类别内容规格型号SPV-10KW光伏输入最大光伏输入功率11.7KW最大开路电压780输入电压X围280Vdc~700Vdc最正确效率输入电压>560v最低输入电压350V图3 240Wp多晶硅组件5、安装支架通过地锚栓或水泥根底固定，适用于平屋顶系统和地面系统。
100kW并网光伏电站设计方案
100kW光伏电站设计方案一、系统原理太阳能电池发电系统是利用光生伏打效应原理制成的，它是将太阳辐射能量直接转换成电能的发电系统。
它主要由太阳能电池方阵、逆变器等部分组成。
并网发电原理图二、系统设计100KW的并网型光伏系统采用威海蓝星玻璃公司生产的非晶硅薄膜型电池组件和全球第二大光伏逆变器生产商德国KACO公司研发的Powador4501xi 并网逆变器等知名配件。
采用结合型安装方式。
100KW共计2506块电池组件分成20个子方阵，计划分别安装在屋顶上。
综合考虑客户屋顶类型特点和系统最大出力的要求，电池组件安装在镀锌防锈的钢支架上，倾斜角度初步安排在25度左右。
（一）总体规划：光伏系统分为20个5.04KW子系统，汇流接入交流汇线箱后，并入总配电箱。
系统为三相输出（400V/50Hz）。
预计总占用面积：4000平方米，总重量32吨以上。
（二）安装方式：光伏与建筑的结合有两种方式：建筑与光伏系统相结合；建筑与光伏器件相结合。
本方案综合考虑客户自身建筑要求特点，将采用直接在屋顶上安装光伏组件。
示意图：（三）材料及报价三、主要配件简介：1 、非晶硅薄膜型太阳能电池板，其主要参数如下：非晶硅电池特点 (1)更低的成本组件成本在光伏系统中占有很高的比例，组件价格直接影响系统造价，进而影响到光伏发电的成本。
按目前的组件售价计算，同样的资金，购买非晶硅产品，可以多获得接近20%的组件功率。
(2)更多的电力对于同样功率的太阳电池阵列，非晶硅太阳电池比单晶硅、多晶硅电池发电要多约10%。
已经得到美国的Uni-Solar System LLC 、Energy Photovoltaic Corp.、日本的Kaneka Corp.、荷兰能源研究所等权威机构证实。
产品描述:1.电性能参数是在STC （ AM1.5，1000W/平方米，电池温度为25摄氏度）标准测试条件下测试。
2.在最初几个月的使用中,组件输出电性能高于额定值，输出功率可能高出15%，输出电压可能高出6%，输出电流可能高出9% 。
KWp光伏并网发电系统
K W p光伏并网发电系统 The document was prepared on January 2, 2021350KWp光伏并网发电系统技术方案暨报价安徽圣泰太阳能科技有限责任公司二00八年十二月二十二日目录一、总体设计方案针对350KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成3个100KW和1个50KW的并网发电单元，通过3台SG1OOK3（100KW）和1台SG5OK3（50KW）并网逆变器接入交流电网，实现并网发电功能。
系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。
根据SG100K3和SG50K3并网逆变器的MPPT工作电压范围（480V～820V），每个电池串列按照16块电池组件串联进行设计，350KW的并网单元需配置122个电池串列，共1952块电池组件,其功率为。
为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。
汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个350KWp的并网系统需配置21台汇流箱。
并网发电系统配置2台直流防雷配电柜和1台交流防雷配电柜。
其中：直流防雷配电柜统一按照2个100KW直流配电单元设计，可接12台汇流箱，通过配电空开、防雷汇流后分别与2台SG100K3（或1台SG100K3和1台SG50K3）逆变器联接；交流防雷配电柜提供3台SG100K3和1台SG50K3逆变器的三相AC380V,50Hz交流并网接口，并经三相计量表后接入电网。
另外，系统应配置1套监控装置和环境监测仪，可采用RS485或Ethernet（以太网）的通讯方式，实时监测并网发电系统的运行参数和工作状态，以及现场的风速、风向、日照强度和环境温度参数。
5KW家用并网光伏发电系统设计-毕业论文-毕业论文
---文档均为word文档，下载后可直接编辑使用亦可打印---摘要我国是发展中大国，工业发展与国民用电对能源的依赖性非常大，太阳能不仅清洁无污染而且是可无限再生的一种能源，对太阳能的利用推动了光伏发电产业的发展，小型的家用光伏发电能直接惠利于民在今年来受到广泛关注。
本文设计了装机容量为5KW的光伏并网发电系统，足以满足一般家庭的生活用电。
针对光伏发电产业的现状和前景进行了简单介绍，对光伏并网发电系统的各个模块进行了设计。
包括光伏电池的原理与电池组件的设计、主电路设计、控制系统设计，主电路是由DC/DC变换部分和DC/AC变换部分组成，DC/DC包括电源电路、稳压电路，用于提升光伏电池的输出电压并使之稳定不变；DC/AC包括逆变电路及其驱动信号发生电路；控制系统包含主控芯片、控制电路，控制策略包含最大功率点跟踪算法、spwm驱动信号产生等。
该设计简单可靠，经济实惠，清洁无污染。
关键词：光伏并网，最大功率点跟踪控制，单相全桥逆变电路5KW home photovoltaic grid-connected power generation systemdesignabstractChina is a large developing country. Industrial development and national electricity are very dependent on energy. Solar energy is a clean and renewable energy source. The use of solar energy has promoted the development of the photovoltaic power generation industry. Small domestic photovoltaic power generation can directly benefit Beneficial to the people this year has received widespread attention. This article designed a photovoltaic grid-connected power generation system with an installed capacity of 5KW, which is enough to meet the daily electricity consumption of ordinary families.The current situation and prospect of the photovoltaic power generation industry are briefly introduced, and the modules of the photovoltaic grid-connected power generation system are designed. Including the principles of photovoltaic cells and battery module design, main circuit design, and control system design, the main circuit is composed of two parts: DC / DC conversion and DC / AC conversion. DC / DC includes power supply circuit, voltage stabilization circuit, DC / AC Including the inverter circuit and its driving signal generating circuit, the control system includes the main control chip, control circuit, maximum power point tracking algorithm, spwm driving signal generation, etc. The design is simple, reliable and economical. Keywords:grid-connected photovoltaic; maximum power point tracking control; single-phase full-bridge inverter circuit目录1绪论1.1课题研究背景随着社会发展，对能源的需求越来越大，化石能源在可预见的将来中会枯竭，因此研究新能源对人类社会的发展具有重要意义，太阳能是一种清洁而且可再生的新型能源，而光伏发电不仅能合理利用太阳能，也能带动相关产业的发展，对我国新能源战略具有重要意义。
某20kW并网光伏发电系统设计
某20kW并网光伏发电系统设计某20kW并网光伏发电系统设计摘要：本论文从系统设计、电路结构及控制器等几方面介绍了某20kW并网光伏发电系统设计。
在系统设计方面，该系统采用单板逆变器以及并联式电池组。
在电路结构方面，系统采用了金属氧化物半导体场效应管(MOSFET)作为开关元件，并通过开环控制模式来控制发电系统的输出功率。
在控制器方面，该系统采用了基于FPGA（Field Programmable Gate Array）控制器的PWM控制。
关键词：光伏发电系统；并网；逆变器；MOSFET；控制器；FPGA；PWM本论文介绍的是某20kW并网光伏发电系统的设计。
该系统可将太阳能光能转换成电能以及其它形式的能量输出到电网中，并能够自身进行电路保护。
1. 系统设计该20kW并网光伏发电系统的设计采用了单板逆变器和并联式电池组。
并联式电池组的设计是为了保证系统能够持续并稳定地输出电能。
单板逆变器采用了铝轻质化材料，能够有效地降低系统的重量，并保证系统的稳定性。
2. 电路结构系统电路采用MOSFET作为开关元件，由于该元件具有低导通电阻、大尺寸等优点，因此能够减少其开关过程中的损耗，提高系统的效率。
电路采用开环控制模式，通过在MOSFET上进行周期性的开关操作来实现对发电系统的输出功率的控制。
此外，系统在输出侧采用了滤波电容，有效地抑制了输出电压的波动和干扰。
3. 控制器该系统采用了基于FPGA控制器的PWM控制。
控制器通过对发电系统的开关元件进行周期性开关操作以实现对其输出功率的控制。
在PWM控制的过程中，控制器采用了数字信号处理技术，能够高精度地控制系统的输出功率以及输出电压的波动。
总之，该论文介绍了一种20kW的并网光伏发电系统的设计。
通过使用单板逆变器以及并联式电池组、MOSFET开关元件，以及FPGA控制器的PWM控制技术，该系统能够实现太阳能光能的高效转换，稳定地输出电能，并在输出侧采用滤波电容进行功率波动抑制。
350KWp光伏并网发电系统
350KWp光伏并网发电系统技术方案暨报价安徽圣泰太阳能科技有限责任公司二00八年十二月二十二日目录一、总体设计方案 (2)二、系统组成 (2)三、相关规范和标准 (3)四、设计过程 (4)4.1并网逆变器 (4)4.1.1性能特点简介 (4)4.1.2电路结构 (5)4.1.3技术指标 (5)4.1.4并网逆变器图片 (6)4.1.5产品认证证书 (7)4.2光伏电池组件 (14)4.3光伏阵列防雷汇流箱 (16)4.4直流防雷配电柜 (17)4.4交流防雷配电柜 (18)4.5系统接入电网 (18)4.7系统监控装置 (18)4.8环境监测仪 (21)4.9系统防雷接地装置 (22)五、系统主要设备配置清单 (22)六、系统电气原理框图 (24)一、总体设计方案针对350KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成3个100KW和1个50KW的并网发电单元，通过3台SG1OOK3（100KW）和1台SG5OK3（50KW）并网逆变器接入0.4KV交流电网，实现并网发电功能。
系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。
根据SG100K3和SG50K3并网逆变器的MPPT工作电压范围（480V～820V），每个电池串列按照16块电池组件串联进行设计，350KW的并网单元需配置122个电池串列，共1952块电池组件,其功率为351.36KWp。
为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。
汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个350KWp的并网系统需配置21台汇流箱。
并网发电系统配置2台直流防雷配电柜和1台交流防雷配电柜。
80kWWp光伏并网系统设计方案
80KWp光伏并网系统设计方案80KWp的光伏并网发电项目，采用分块发电、集中并网方案，最终接入10KV/35KV 中压交流电网进行并网发电。
该80KWp 的光伏并网发电系统，采用逆流型，负荷远小于太阳电池发电量，向电网输送电能，白天，负荷从光伏并网发电系统获得一部分能量，大部分电能输出到中压交流电网。
一、系统设计方案1、80KWp 的光伏并网发电系统:（1）设计原则:安装组件时原则上要在同一日照条件下使用串联的组件，否则，其它组件会受输出量最低的组件影响导致整体输出严重下降,斜屋面安装的组件在每天的不同时间段，其光照将会受到不同方向建筑的一定影响。
为了将组件串接后的热斑效应损耗降到最低，将受到不同方向建筑物影响的组件进行分组。
将受到相同方向建筑物影响的组件归为一组。
并且在系统中采用多组串逆变器(在后面的逆变器中详述)。
为了平衡逆变器的功率，每台多组串逆变器都接入了多组的组件。
由多组串逆变器的每路MPPT(最大功率跟踪)电路对每路组件进行最大功率点跟踪，从而使因挡光引起的组件功率损失降低到最低限度。
（2）总体配置：共用200W太阳电池组件416块，一个太阳电池方阵列单元,为晶体硅太阳电池组件10.4KW（52块分13串，4并），配置1台 10KW光伏功率调节器 , 总共分成8个并网单元,太阳电池组件83.2KWp,8台10KW逆变器,其原理框图如下（图一）：图一80KWp的光伏并网发电系统原理框图2、 80KW晶体硅太阳电池组件阵列布置安装：将太阳能光伏发电应用于屋顶时，与建在边远地区、荒漠地区的光伏电站有很多不同点，不能简单地将太阳能电池方阵按最佳倾角的要求布置，必须要充分考虑与周围环境的协调和美观。
根据建设方提供的屋面图以及现场考察情况，电池方阵布置方案如下：斜屋面可安装太阳能组件，总面积(斜面)40*361m2，与斜屋面平行安装组件416块，功率为：200W ×416=83.2KWp。
某100KW并网光伏发电系统设计方案
某IOOKW并网光伏发电系统设计方案1 .系统的主要构成IOOKW并网光伏发电系统的主要由电池组件方阵、电池方阵支架及基础、直流汇流箱及直流防雷配电箱、光伏并网逆变器、交流防雷配电系统(配电柜、配电室)、监控测量和计量系统、整个系统的连接线以及防雷接地装置等构成。
2 .系统的主要配置说明⑴电池组件系统选用功率为180W的电池组件，其峰值输出电压为34.5V z 开路电压为42V,共配置576块。
采用16块电池组件组串联为一个光伏方阵，共配置36个光伏方阵(要求方阵朝向一致)，电池组件总功率为103.68kW0(2)光伏并网逆变器系统设计分成2个50kW并网发电单元，总设计功率IOW 选用合肥阳光电源有限公司SG50K3并网逆变器两台。
(3)直流汇流箱及直流防雷配电箱为了减少电池组件与逆变器之间连接线，以及日后的维护方便，在直流侧配直流汇流箱，该汇流箱为6进1出，即将6路光伏阵列汇流成1路直流输出，每个50kW逆变器需要配置汇流箱3台。
光伏阵列经过汇流箱汇流输出后通过电缆接至配电室，经直流防雷配电柜分别输入到SG50k3逆变器中，系统需要配置两台直流防雷配电柜,每个配电柜按照1个50kW直流配电系统进行设计，直流输出分别接至SG5OK3逆变器。
两台逆变器的交流输出再经交流开关配电柜接至电网，实现并网发电功能。
(4)监控测量和计量系统。
此外,该系统配置1套通信监控测量装置,通过RS485或Ethernet(以太网)通信接口可实时监测并网发电系统的工作状态和运行数据，内部保存的数据记录可供给专业技术人员进行系统的分析。
(5)防雷接地装置根据整个系统情况合理设计接地装置及防雷措施3 .系统设计说明Q)电池组件的串并联设计根据并网逆变器的MPPT电压范围，经过计算，逆变器的串并联数量设计如表所示。
逆变器每个电池串按照16块电池组件串联设计而成，如图所示。
(2)光伏并网系统电气设计框图光伏并网系统电气设计框图，如图8-13所示。
超市屋顶500kW光伏发电系统设计方案
超市屋顶500kW光伏发电系统设计方案一、项目概述二、技术方案三、工程设计四、经济效益分析五、环境影响评价六、安全生产措施七、建设进度计划八、投资估算九、后续管理一、项目概述___屋顶500kWp光伏并网发电项目，是为了提高能源利用效率，减少能源消耗，降低企业能源成本，促进可持续发展而进行的。
该项目将在___屋顶安装500kWp光伏发电设备，通过并网发电，将发电量直接供给超市使用，剩余部分则可以卖给国家电网，实现能源的双向流动。
二、技术方案本项目采用的是晶硅太阳能电池板，组成光伏电池阵列，通过逆变器将直流电转换成交流电，接入电网，实现并网发电。
采用的逆变器为国内知名品牌，具有高效率、稳定性强、可靠性高等特点。
同时，为了保证发电系统的安全性能，还将采用防雷、接地保护等措施。
三、工程设计本项目的工程设计将按照国家相关标准及规范进行，确保项目的安全、可靠、高效。
设计内容主要包括：光伏电池板的布置、逆变器及配电系统的设计、电缆敷设方案、接地保护方案、防雷措施、并网接入方案等。
四、经济效益分析本项目的建设将有效降低企业能源成本，提高能源利用效率，减少能源消耗，同时还可以通过卖电获得收益。
经济效益主要体现在：年发电量约为600,000度，可节约电费约60万元，同时还可以通过卖电获得收益约100万元，年总收益约为160万元。
五、环境影响评价本项目的建设对环境的影响主要是光污染和噪声污染。
为了减少光污染，将采用特殊的遮光材料，减少光的反射和漏光。
为了减少噪声污染，将采用低噪声逆变器和降噪材料，减少噪声的传播。
同时，还将根据环保要求，进行垃圾分类、垃圾处理等工作。
六、安全生产措施本项目的建设将严格按照国家相关标准和规范进行，确保施工过程中的安全。
同时，还将采取防火、防爆、防雷等措施，确保发电系统的安全性能。
在施工过程中，还将加强对工人的安全教育和培训，提高工人的安全意识。
七、建设进度计划本项目的建设周期为3个月，主要分为设计、采购、施工、调试、并网等阶段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KW 光伏并网示范项目浙江合大太阳能科技有限公司
2014年3月15日
目录
2、10KW并网光伏系统配置..........................
3、光伏组件技术参数..............................
4、逆变器技术参数...............................
5、安装支架..................................
6、系统报价..................................
7、相关政策自持................................
8、投资预算和节能分析.............................
9、经济效益和经济社会效益分析..........................
10、............................................. 后期维护管理服务
10KW光伏并网项目技术方案
1、并网光伏系统的原理
系统的基本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成
50Hz、380V的交流电，经交流配电箱与用户侧并网，向负载供电。
本项目并网接入系统方案采用380V低压并网，如图1所示：
图1光伏电站并网发电系统框图
图2光伏电站并网发电示意图
2、10KW并网光伏系统配置
5光伏电缆1*4mm2200米
6逆变输出电缆3*6+2*420米3、光伏组件技术参数
光伏系统采用250Wp勺多晶硅太阳能电池组件，其参数如下: 电池材料：多晶硅；
峰值功率：253W
开路电压：37.6V ；
短路电流：8.55A ；
最佳工作电压：31.4V ；
最佳工作电流：7.96A ；
电池组件尺寸：1650 X 992 x 50mm
电池组件重量：21.0Kg
电池组成：60片多晶硅电池式串联而成
满足IEC61215, IEC61730标准
工作环境温度：—40 C〜+ 80 r
正常使用25年后组件输出功率损耗不超过初始值的20% 4、逆变器技术参数
本系统采用1台10kW逆变器，技术参数如下：
表210kW逆变器技术参数类别内容规格
型号SPV-10KW
光伏输入最大光伏输入功率11.7KW
最大开路电压780
输入电压范围280Vdc〜700Vdc 最佳效率输入电压>560v
最低输入电压350V
最大阵列电流28.6(2*14.3) MPPT数量
2
交流输岀电压制式三相四线
额定输岀功率10KW
最大输出功率11KW
图3240Wp多晶硅组件
5、安装支架
通过地锚栓或水泥基础固定，适用于平屋顶系统和地面系统。
可以将电池组件直接滑入导轨内部，为您节省一半的安装时间。
适用于有框、无框的薄膜以及晶硅太阳能电池组件，具有普遍实用性。
可以承受60m/s以上的风压荷
载，雪压荷载可达1000N/讥优点：
1. 无需压码固定
2. 安装快捷
3. 应用广泛
4. 具有防震功能
6、系统报价
表3报价清单
以上报价不包括包装运输费等费用
7、相关政策自持
7.1国务院关于促进光伏产业健康发展的若干意见（光伏国8条）；
7.2国家发改委分布式光伏上网电价补贴政策；（0.42元/度）；7.3浙江省分布式并网补贴（0.1元/度）。
7.4 嘉兴市分布式并网补贴（0.1 元/ 度）。
8、投资预算和节能分析
本项目工程总装机量10KWp总投资约10万元（详见具体预算）。
按照25 年使用期计算（25年后发电效率减为80%），目前当地电费为0.518 元/度（第一阶梯），国家度电补贴为0.42 元/ 度，浙江省度电补贴为0.1 元，嘉兴市追加补贴0.1 元。
所以按照1.138 元/度的上网电价计算，年发电量为12000度计算，每年可产生效益13656 元（不考虑电价上涨因素和阶梯电价因素），静态投资7.3 年收回全部投资，同时25 年可获得电费收益
34.15 万元。
本工程总装机容量为10KWp建成后首年发电量12000KWh与相同发电量的火电相比，相当于每年可节约标煤3.64t（以发电平均标煤煤耗为360g/kWh 计），相应每年可减少多种大气污染物的排放，其中减少二氧化硫（SO2排放量
304kg/a，二氧化碳（C02约10.8t/a，氮氧化物（NOX 152kg/a，同时还可节约大量淡水资源。
9、经济效益和经济社会效益分析
1 、非常符合党中央和国务院的精神。
实施此项目是积极响应和全面惯彻
落实党的十八的精神的具体表现，一方面惯彻落实了党中央和国务院关于生态文明建设和美丽中国建设精神的要求，另一方面也落实了绿色建筑的政策要求。
2、非常符合国内的战略性产业政策导向。
今年国家相继出台和实施了各种分布式光伏发电的发展规划及并网实施政策，中国从今年开始进入了屋顶光伏发电的黄金十年，快速落实和全面实施此项目，非常符合国内光伏产业的政策导向。
3、非常有利于生态文明和美丽中国建设。
党的十八大系统性提出了今后五年大力推进生态文明和美丽中国建设的总体要求，美丽中国从“美好乡村、美丽城市”开始建起，此项目采用的光伏组件是节能新材料，是一种极佳的生态产品，大面积推广和应用，非常有利于人文环境生态文明建设和建筑节能环保。
4、有利于冲减和平衡实施地区节能减排的压力。
随着生态文明建设要求
的提高，中央政府对各地政府这方面的考核将日益严格，全面实施此项目，通过增量投资可以冲减和平衡各地政府尤其是工业和经济强省或者强市的节能减排压力，也是对当地政府的一个有力支持。
5、苏嘉房产新型绿色节能建筑将成为新时代人居的标杆工程。
在带来经
济效益、节约能源和减少污染物排放量的同时，也让居民体验到能源民主时代带来的优越，真正实现能源民主化。
同时也将是我们苏嘉房产区别于其它房产的最大亮点。
10、后期维护管理服务
浙江合大太阳能科技有限公司2014-3-14。
