基于PIC单片机电子万年历实验报告
基于单片机的电子万年历设计
基于单片机的电子万年历设计一、概述随着科技的快速发展和人们对生活品质的追求，电子设备在日常生活中扮演着越来越重要的角色。
电子万年历作为一种集日期、时间显示于一体的实用电子产品，已经深入到人们的日常生活和工作中。
传统的机械式日历已经无法满足现代人对时间精确性和功能多样性的需求，基于单片机的电子万年历设计应运而生，成为了当前研究的热点之一。
基于单片机的电子万年历设计，旨在利用单片机（如STC89CAT89C51等）的强大计算和控制能力，结合液晶显示屏（LCD）、按键输入等外设，实现时间的准确显示、日期的自动更新、闹钟提醒、温度显示等多样化功能。
该设计不仅具有高度的集成性和可靠性，而且能够通过编程实现各种定制化的功能，满足不同用户的需求。
本文将对基于单片机的电子万年历设计进行详细的介绍和分析，包括设计思路、硬件组成、软件编程等方面。
通过本文的阅读，读者可以了解电子万年历的基本原理和设计方法，掌握单片机在电子万年历设计中的应用技巧，为实际的开发工作提供有益的参考和借鉴。
1.1 研究背景与意义随着科技的不断进步，人们日常生活和工作中对于时间的精度和便捷性的要求日益提高。
传统的机械式日历和简单的电子时钟已经无法满足现代生活的需求。
电子万年历作为一种集时间显示、日历查询、定时提醒等多功能于一体的电子装置，在日常生活、工作乃至科研领域都具有广泛的应用价值。
基于单片机的电子万年历设计，不仅可以提供准确的时间显示，还能实现复杂的日期计算、农历显示、节假日提示等功能，极大地提高了时间管理的效率和便捷性。
单片机作为一种集成度高、功耗低、价格适中的微型计算机，非常适合用于小型化、智能化的电子产品设计，如电子万年历。
本研究的意义在于，通过对基于单片机的电子万年历的设计研究，可以推动微型计算机技术和电子时钟技术的融合发展，提升电子产品的智能化水平，满足人们日益增长的生活和工作需求。
同时，该研究还可以为相关领域的技术人员提供参考和借鉴，推动电子万年历产品的不断创新和优化。
单片机实训报告万年历
一、实训目的随着科技的发展，单片机在各个领域的应用越来越广泛。
本次实训旨在通过万年历的设计与实现，让学生深入了解单片机的编程与应用，提高学生的实践能力和创新意识。
通过万年历的设计，使学生掌握单片机的基本原理、编程技巧以及相关外设的使用。
二、实训内容本次实训以AT89C51单片机为核心，结合DS1302时钟芯片、LCD1602液晶显示屏和独立键盘，设计并实现一个具有年、月、日、星期、时分秒显示以及闰年判断功能的万年历。
三、实训步骤1. 需求分析- 显示当前日期和时间，包括年、月、日、星期、时分秒。
- 判断闰年，正确显示2月的天数。
- 允许用户通过按键调整日期和时间。
- 具有电源掉电保护功能，保证数据不丢失。
2. 硬件设计- 核心模块：AT89C51单片机- 时钟模块：DS1302时钟芯片，提供精确的日期和时间。
- 显示模块：LCD1602液晶显示屏，用于显示日期、时间和星期。
- 按键模块：独立键盘，用于调整日期和时间。
- 电源模块：锂电池，提供稳定的电源。
3. 软件设计- 主程序：负责初始化硬件、读取时间、显示时间和日期、处理按键输入等。
- 时钟模块：读取DS1302芯片中的时间，并进行处理。
- 显示模块：将时间、日期和星期显示在LCD1602液晶显示屏上。
- 按键处理模块：根据按键输入调整日期和时间。
4. 程序编写- 使用C语言进行程序编写，利用Keil软件进行编译和烧录。
5. 调试与测试- 对程序进行调试，确保功能正常。
- 对万年历进行测试，验证其准确性。
四、实训结果经过设计、编程、调试和测试，成功实现了万年历的功能。
万年历能够准确显示当前日期和时间，并具有闰年判断功能。
用户可以通过按键调整日期和时间，且在电源掉电的情况下，万年历仍能保持时间。
五、实训心得1. 实践出真知：通过本次实训，深刻体会到理论知识与实践应用相结合的重要性。
只有将所学知识运用到实际项目中，才能真正掌握单片机的编程与应用。
基于单片机万年历设计与制作中期报告
指导教师签字：
XX年XX月XX日
注：本表格同毕业设计（论文）一同装订成册，由所在单位归档保存。
（2）方案选择完毕后，针对该方案看懂电路的原理，分析整个系统的流程并用框图表示出来，构造出大体框架，然后再分析每个模块电路的具体作用以及可能出现的问题。
（3）根据方案选择出元器件后，查找各器件的管脚图及其用法，根据公式计算所用到器件的型号及大小，列元件清单，购买器件。
（4）开始焊接电路，构思整个系统的信号流程和布局工作，对各个模块进行编程，不断修改程序以达到预期要实现的功能。
毕业设计中期报告
系别
自动化
班级
XXX
学生
姓名
XXX
指导
教师
XXX
课题名称：基于单片机万年历设计与制作
自毕业设计开题以来，我主要完成了以下工作：
（1）通过收集整理资料，认真阅读资料，对电子万年历设计有个整体的了解。然后设计方案，对所设计的方案进行分析论证，记下各方案的优缺点，选择比较可取的方案而且电路所用到的器件必须是性价比较高、在市场上比较容易买到的。
单片机万年历实习报告
一、实习背景随着科技的发展，单片机技术逐渐成为电子领域的主流技术之一。
为了提高自己的实践能力，加深对单片机原理的理解，我参加了单片机万年历的实习项目。
本次实习以AT89C51单片机为核心，结合LCD1602液晶显示屏，设计并实现了一个功能完善的万年历。
二、实习目的1. 熟悉单片机的基本原理和编程方法，掌握单片机的应用技术。
2. 学会使用LCD1602液晶显示屏，了解其工作原理和驱动方法。
3. 掌握万年历的设计与实现方法，提高自己的动手能力和实际操作技能。
4. 培养团队合作精神，提高自己的沟通能力和组织协调能力。
三、实习内容1. 硬件设计（1）选用AT89C51单片机作为核心控制器。
（2）使用LCD1602液晶显示屏显示日期、星期等信息。
（3）选用DS1302实时时钟模块获取当前时间。
（4）选用按键模块实现用户交互功能。
2. 软件设计（1）编写程序实现万年历的基本功能，包括日期显示、星期显示、时间设置等。
（2）编写程序实现实时时钟模块的初始化、数据读取和更新。
（3）编写程序实现按键模块的扫描和处理。
（4）编写程序实现LCD1602液晶显示屏的初始化、数据写入和显示控制。
3. 调试与优化（1）对硬件电路进行调试，确保电路连接正确，各模块工作正常。
（2）对软件程序进行调试，修复程序中的错误，优化程序性能。
（3）调整程序参数，使万年历显示效果更佳。
四、实习过程1. 硬件电路搭建根据设计要求，我首先搭建了万年历的硬件电路。
首先，将AT89C51单片机、LCD1602液晶显示屏、DS1302实时时钟模块和按键模块连接起来。
然后，对电路进行测试，确保各模块正常工作。
2. 软件编程在硬件电路搭建完成后，我开始编写软件程序。
首先，编写程序实现万年历的基本功能，包括日期显示、星期显示、时间设置等。
然后，编写程序实现实时时钟模块的初始化、数据读取和更新。
接着，编写程序实现按键模块的扫描和处理。
最后，编写程序实现LCD1602液晶显示屏的初始化、数据写入和显示控制。
单片机课程设计报告电子万年历
单片机课程设计报告电子万年历单片机课程设计报告：电子万年历一、设计简介在本次单片机课程设计中，我们选择了电子万年历作为设计主题。
电子万年历是一种结合了数字电路、单片机技术和实时时钟（RTC）技术的电子产品，它具有显示年份、月份、星期、日、时、分、秒的功能，还可以根据用户的需求进行定时、闹钟、报时等功能。
二、硬件设计我们采用了基于8051内核的单片机作为主控芯片。
该单片机具有丰富的I/O 端口，适于实现各种复杂的输入输出操作。
此外，它还内置了定时器和中断控制器，可以很方便地实现实时时钟功能。
1.显示模块：为了方便用户查看时间信息，我们选用了LCD显示屏作为显示设备。
LCD屏具有功耗低、体积小、显示内容丰富等优点。
2.实时时钟（RTC）模块：我们采用了常用的DS1302芯片作为实时时钟模块。
该芯片可以提供秒、分、时、日、星期、月、年的信息，而且还有可编程的报警功能。
3.按键模块：为了实现人机交互，我们设计了一组按键。
用户可以通过按键来调整时间、设置闹钟等。
4.电源模块：为了保证系统的稳定工作，我们采用了稳定的5V直流电源。
三、软件设计我们采用了C语言编写程序。
程序主要由以下几个部分组成：1.主程序：主程序主要负责读取RTC模块的时间信息，并控制LCD显示屏显示时间。
同时，主程序还要检测按键输入，根据用户的需求进行相应的操作。
2.RTC驱动程序：为了正确地读取和设置DS1302芯片的时间信息，我们编写了相应的驱动程序。
驱动程序包括初始化和读写寄存器两部分。
3.按键处理程序：按键处理程序用于检测按键输入，并根据按键值执行相应的操作。
比如，用户可以通过按键来增加或减少时间，设置闹钟等。
4.LCD显示程序：LCD显示程序用于控制LCD显示屏的显示内容。
在本设计中，我们使用了点阵字符库，将时间信息以字符的形式显示在LCD屏上。
四、测试与验证为了确保我们的电子万年历设计正确无误，我们进行了以下的测试和验证：1.硬件测试：首先，我们对硬件电路进行了测试，确保每个模块都能正常工作。

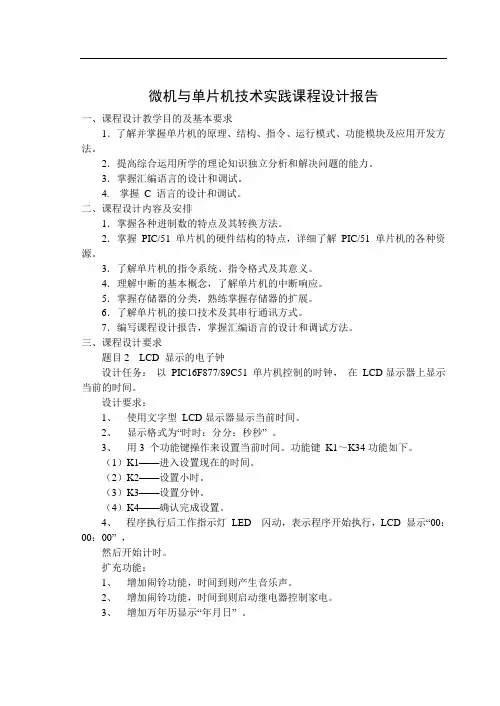

基于51单片机的万年历
洞洞板/万能板成品
图片左下角有地址-有录像
2.1电路设计框图
2.2 系统硬件概述
本电路是由AT89C52单片机为控制核心，具有在线编程功能，低功耗，能在3V超低压工作；本设计直接采用单片机定时计数器提供秒信号，它可以对年、月、日、星期、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。显示部份由LCD1602完成。
写指令38H（不检测忙信号）以后每次写指令、读/写数据操作均需要检测忙信号
写指令38H：显示模式设置写指令08H：显示关闭写指令01H：显示清屏
写指令06H：显示光标移动设置写指令0CH：显示开及光标设置
三、系统的软件设计
3.1 程序流程框图
否否否
是是是
否否否
是是是
四、总结
在整个设计过程中，遇到了很多问题，但在自己的努力和同学的帮助下得到了解决，较好的完成了作品，勉强达到了预期的目的。并且在这一过程中也学到了许多之前没学过的知识。在电路焊接时虽然没什么大问题，但从中也知道了焊接在整个作品中的重要性，对电路的设计、布局要先有一个好的构思，然后再焊才可以使电路板美观并且可以减少飞线的使用，并且最好焊接一部分测试一部分。通过这次设计，特别是通过程序的编写，更深入地了解了单片机的内部结构和外围器件的应用。
sbit s1=P2^3;
sbit s2=P2^2;
sbit s3=P2^0;
unsigned char tt,s1num;
char miao,fen,shi,yue=1,ri=1,week,nian;
unsigned char a[]="2000-01-01MON";
char b[]=" 00:00:00";
基于单片机的万年历设计报告
单片机电子时钟设计姓名：***班级：电子一班学号：**********指导老师：***一、设计背景数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。
尽管目前市场上已有现成的数字钟集成电路芯片出售，价格便宜、使用也方便，但鉴于单片机的定时器功能也可以完成数字钟电路的设计，因此进行数字钟的设计是必要的。
在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来培养我们的综合分析和设计电路，写程序、调试电路的能力。
单片机具有体积小、功能强可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。
二、设计目的及意义（1）巩固、加深和扩大51系列单片机应用的知识面，提高综合及灵活运用所学知识解决工业控制的能力；（2）培养针对课题需要，选择和查阅有关手册、图表及文献资料的自学能力，提高组成系统、编程、调试的动手能力；（3）对课题设计方案的分析、选择、比较、熟悉用51单片机做系统开发、研制的过程，软硬件设计的方法、内容及步骤。
三、作品介绍本作品是个性化电子数字钟设计，技术上主要用单片机（AT89S52）主控，LCD1602显示，分别显示“年、月、日、星期、时、分、秒、温度”。
该作品主要用于万年历显示,能整时报时,能定时闹铃10秒，按键可调和遥控可调时钟，温度显示。
使用方法:开机后电子时钟在2014-12-23 Tur 00：00:00起开始计时，温度值为当前所处环境的实时温度。
当用按键来调时钟时：按一下调时功能键，秒单元闪烁，按+键加1,按-键减1；按两下调时功能键，分单元闪烁，按+键加1,按-键减1；按三下调时功能键，小时单元闪烁，按+键加1,按-键减1；按四下调时功能键，天单元闪烁，按+键加1,按-键减1；按五下调时功能键，月单元闪烁，按+键加1,按-键减1；按六下调时功能键，年单元闪烁，按+键加1,按-键减1；按七下调时功能键，结束闪烁，时钟正常显示。
制作电子万年历实训报告
一、引言随着科技的飞速发展，电子产品的普及和应用越来越广泛。
电子万年历作为一种常见的电子设备，不仅可以显示年、月、日、星期、时、分等信息，还可以实现闹钟、定时显示等功能。
为了提高我们的实践能力和创新能力，本次实训我们选择制作一款基于单片机的电子万年历。
二、实训目的1. 掌握电子万年历的基本原理和设计方法。
2. 熟悉单片机的编程和应用。
3. 培养团队协作能力和动手实践能力。
三、实训内容1. 硬件设计本实训所使用的硬件主要包括以下部分：- 单片机：AT89C52- 时钟模块：DS1302- 显示模块：LCD1602- 遥控模块：1838V- 按键模块：S1（设置键）、S2（上调键）、S3（下调键）、S4（复位键）硬件电路图如下：2. 软件设计本实训所使用的软件主要包括以下部分：- 单片机编程：C语言- 显示程序：LCD1602驱动程序- 遥控程序：1838V遥控接收程序软件流程图如下：3. 功能实现本实训所实现的电子万年历具有以下功能：- 显示年、月、日、星期、时、分等信息。
- 遥控操作：设置时间、星期、日期等。
- 定时显示：定时显示当前时间。
- 停电自动计时：采用DS1302时钟模块，停电后可继续计时。
四、实训过程1. 硬件搭建首先，我们根据电路图搭建了电子万年历的硬件电路。
在搭建过程中，我们注意了以下几点：- 确保电路连接正确，避免短路或开路。
- 选择合适的元器件，确保电路性能稳定。
- 对电路进行测试，确保电路正常工作。
2. 软件编程接下来，我们使用C语言对单片机进行编程。
在编程过程中，我们遵循以下步骤：- 分析功能需求，确定程序结构。
- 编写程序代码，实现各项功能。
- 调试程序，确保程序运行正常。
3. 测试与优化在完成软件编程后，我们对电子万年历进行测试。
在测试过程中，我们发现以下问题：- 遥控操作不稳定。
单片机实训总结报告万年历
一、引言随着科技的不断发展，单片机技术在各个领域得到了广泛的应用。
为了提高我们的实践能力和专业技能，我们选择了单片机实训作为课程的一部分。
在实训过程中，我们以万年历为例，通过学习单片机原理、编程和应用，实现了万年历的设计与制作。
本文将详细总结万年历实训的整个过程。
二、实训目标1. 掌握单片机的基本原理和编程方法；2. 熟悉万年历的设计与制作流程；3. 提高动手实践能力和团队合作精神；4. 培养创新思维和解决问题的能力。
三、实训内容1. 单片机原理及编程实训初期，我们学习了单片机的基本原理，包括CPU、存储器、输入输出接口等。
通过学习，我们了解了51单片机的结构、工作原理和指令系统。
在此基础上，我们学习了C语言编程，掌握了Keil软件的使用方法。
2. 万年历设计与制作万年历的设计与制作分为以下几个步骤：（1）需求分析：确定万年历的功能，包括显示年、月、日、星期、时分秒、农历、公历、节假日等。
（2）硬件设计：选择合适的单片机、显示屏、按键等硬件设备。
本实训选用AT89C51单片机、LCD1602显示屏和按键。
（3）软件设计：编写万年历的程序，实现功能需求。
程序主要包括以下几个模块：1）时钟模块：实现时分秒的计时功能；2）日期模块：实现年、月、日的显示和计算；3）星期模块：根据日期计算星期；4）农历模块：根据公历日期计算农历日期；5）节假日模块：显示节假日信息；6）按键模块：实现用户交互功能。
（4）调试与优化：对万年历程序进行调试，确保功能正常运行。
同时，对程序进行优化，提高运行效率。
3. 实训成果展示经过一段时间的努力，我们成功完成了万年历的设计与制作。
以下为万年历的部分功能展示：（1）显示当前日期、时间、星期和温度；（2）显示农历日期和节假日信息；（3）通过按键调整时间、日期和温度；（4）具有闹钟功能，可设置闹钟时间。
四、实训总结1. 提高了单片机编程能力：通过万年历的设计与制作，我们掌握了C语言编程方法，熟悉了Keil软件的使用。
基于单片机的电子万年历设计报告
基于单片机的万年历设计报告一、研究意义随着当今世界经济的快速发展和信息化时代的来临，各种各样的小型智能家电产品陆续出现在我们的生活当中。
日历是人们不可或缺的日常用品。
但一般日历都为纸制用品，使用不便，寿命不长。
电子万年历采用智能电子控制和显示技术，改善了纸制日历的缺陷。
本设计以AT89S52单片机为核心，构成单片机控制电路，AT89C52是一种带8K字节闪速可编程可擦除只读存储器（PEROM）的低电压、高性能CMOS 8位为控制器。
该器件采用ATMEL 非易失存储器制造技术制造，与工业标准的80C51和80C52指令集和输出管脚相兼容。
结合DS1302时钟芯片和24C02 FLASH存储器，完成时间的自动调整和掉电保护，全部信息用液晶显示。
时间、日期调整由三个按键来实现，并可对闹铃开关进行设置。
日历能显示阳历和阴历年、月、日以及星期、时、分、秒。
在显示阴历月份时，能标明是否闰月。
二、总体方案设计本设计以AT89S52单片机为核心，构成单片机控制电路，结合DS1302时钟芯片和24C02 FLASH存储器，显示阳历的年、月、日、星期、时、分、秒和阴历的年、月、日，在显示阴历时间时，能标明是否闰月，同时完成对它们的自动调整和掉电保护，全部信息用液晶显示出来。
输入接口由三个按键来实现，用这三个按键可以对日期和时间进行调整，并可以对闹铃的开关和闹铃的时间进行设置。
闹铃功能通过蜂鸣器来实现。
软件控制程序实现所有的功能。
整机电路使用+5V稳压电源，可稳定工作。
系统框图如图2-1所示，其软硬件设计简单，时间记录准确，可广泛应用于长时间连续显示的系统中。
三、系统硬件设计按照系统设计功能的要求，初步确定设计系统由主控模块、时钟模块、存储模块、键盘接口模块、显示模块和闹铃模块共6个模块组成，电路系统构成框图如图3-1所示。
主控芯片使用52系列AT89S52单片机，时钟芯片使用美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟芯片DS1302，存储模块采用美国ATMEL公司生产的低功耗CMOS串行EEPROM存储芯片AT24C02。
PIC单片机万年历设计报告
基于PIC单片机的万年历的设计1 设计目的通过本课程设计,进一步了解课程设计的要求和写作过程,了解课程设计的研究方法，培养文献检索能力、创新能力、文字表达能力等。
本设计主电路都采用目前流行的简单的典型电路接法，简单实用、稳定廉价。
本设计可起到一个很好的教学目的和实验目的，对于认识PIC单片机也有一定的好处，能更加熟悉单片机和其它芯片之间的通信。
2 设计的主要内容和要求2.1 主要内容1)PIC16F87X系列单片机是美国微芯公司（Microchip）推出的单片机系列，采用精简指令集结构（RISC）的高性价比嵌入式控制器，其总线结构采取数据总线和指令线分离独立的哈佛（Harvard）结构。
所以我们要先掌握精简指令集结构和哈佛结构的特点和用法。
2)实时时钟芯片DS1302和温度传感芯片DS18B20都是DALLAS公司出产的，都采用单总线数据传送方式，所以我们先要弄懂单总线传送方式是一个什么样的传送方式。
3)1602液晶芯片是一款常见的LCD，对它的读写我们要注意读写时序，还有PIC单片机速度比8051单片机要快，以前对1602写操作前不会检查忙否，但PIC一定要确认1602不忙才进行写操作。
4)PIC16F87X系列单片机资源很丰富，故控制寄存器较多，要注意运用，还有PIC16F87X系列单片机有些引角在开出厂时输入输出的是模拟信号，要对其控制寄存器进行设置。
2.2 主要要求1)设计要做到操作简单实用廉价；2)要能显示秒、分、时、天、月、周、年、农历以及闹钟等信息，并能调整以上信息；3)键盘控制调整时钟信息和显示要灵敏不能出现较大的延时，灵活，可移植性强，能够随时对电路进行改进。
3 整体设计方案为提高设计效率，本设计拟将整个系统模块化。
采用的整体设计方案如图3.1所示，整个系统由MCU[1]、显示电路[2]，独立键盘电路[3]、DS1302实时时钟电路[4]、复位电路等部分组成。
图3.1 整体设计框图当电源开关打开后，系统电路初始化，一从DS1302实时时钟电路中读取一串时钟信息，二从DS18B20温度传感电路读取一串温度信息，然后，MCU系统对采集到的进行变换和处理，再通过LCD显示出来，完成一次显示过程。
单片机万年历实训报告
单片机万年历实训报告1. 引言本报告旨在介绍单片机万年历的设计和实训过程。
单片机万年历是一种基于单片机技术的电子产品，可以显示日期、时间以及其他相关信息。
本实训目的在于通过设计和制作一个简单的单片机万年历，加深对于单片机的理解和应用。
2. 设计概述2.1 硬件设计在硬件设计方面，我们选择了常见的AVR单片机作为控制器，配合相应的显示器、按键和时钟电路。
主要元件选用的是ATmega16单片机，因为其性能稳定、易于编程且资源丰富。
2.2 软件设计软件设计方面，我们使用C语言编程，通过编写相应的代码实现日期、时间以及其他功能的显示和更新。
同时，为了方便用户操作，我们设计了一些菜单和按键控制功能。
3. 系统结构3.1 硬件结构单片机万年历的硬件结构主要包括以下部分：1.单片机：ATmega16单片机作为核心控制器。
2.显示屏：通过连接数码管或LCD显示器来显示日期、时间等信息。
3.按键：用于用户与系统进行交互，包括设置时间、日期等操作。
4.时钟电路：提供单片机系统所需的时钟信号。
3.2 软件结构单片机万年历的软件结构主要包括以下功能模块：1.时钟模块：实现时钟的初始化、计时和显示功能。
2.日历模块：实现日期的初始化、计算和显示功能。
3.操作模块：处理用户的按键输入，包括设置时间、日期以及其他功能。
4.显示模块：根据当前的日期、时间等信息，将其显示在相应的屏幕上。
4. 功能设计4.1 日期和时间显示在单片机万年历中，最基本的功能之一是显示当前的日期和时间。
通过时钟模块获取当前的时间，再通过日历模块计算日期，并将其显示在屏幕上。
4.2 设置功能为了方便用户对日期和时间进行设置，我们设计了相应的设置功能。
用户可以通过按键进行小时、分钟、月份、日期等的设置，然后通过确认键进行保存。
设置功能能够满足大部分用户对日期和时间的要求。
4.3 闹钟功能为了使单片机万年历具有更多实用性，我们添加了闹钟功能。
用户可以设置闹钟的时间，当时间到达时，系统会发出提示音，并在屏幕上显示相应信息。
PIC单片机学习笔记之万年历
PIC单片机自学笔记之万年历实验环境：Proteus编程语言：汇编编程环境：MPLAB IDE单片机：PIC16F877晶振：20MHz实验目的用的定时器定时扫描的方式消除键盘抖动的影响，提高了程序的运行速率；可对分钟、小时、日期、月份和年份进行调节。
实验效果图如图1和图2.图1—系统开机效果图图2—调整时间后的显示状态PCF8563芯片概述：PCF8563 有16 个位寄存器：一个可自动增量的地址寄存器，一个内置32.768KHz的振荡器（带有一个内部集成的电容）一个分频器（用于给实时时钟RTC 提供源时钟）一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400KHz I2C 总线接口。
所有16 个寄存器设计成可寻址的8 位并行寄存器，但不是所有位都有用。
前两个寄存器（内存地址 00H，01H）用于控制寄存器和状态寄存器，内存地址 02H~08H 用于时钟计数器（秒~年计数器），地址09H~0CH 用于报警寄存器（定义报警条件），地址 0DH 控制CLKOUT 管脚的输出频率，地址0EH 和 0FH 分别用于定时器控制寄存器和定时器寄存器。
秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器，编码格式为BCD，星期和星期报警寄存器不以 BCD 格式编码。
当一个RTC 寄存器被读时，所有计数器的内容被锁存，因此，在传送条件下，可以禁止对时钟日历芯片的错读。
MAX7219概述：MAX7219/MAX7221是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。
其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。
只有一个外部寄存器用来设置各个LED的段电流。
MAX7221与SPI™QSPI™以及MICROWIRE™相兼容，同时它有限制回转电流的段驱动来减少EMI（电磁干扰）。
单片机万年历的实训报告
一、实训背景随着科技的不断发展，单片机技术在各个领域得到了广泛的应用。
单片机具有体积小、功耗低、成本低、可靠性高等优点，因此在智能仪表、工业控制、家用电器等领域具有很高的应用价值。
万年历作为一种时间记录工具，在日常生活中有着广泛的应用。
本实训旨在通过单片机万年历的设计与实现，提高学生对单片机编程和硬件应用能力的培养。
二、实训目的1. 熟悉单片机的基本原理和编程方法；2. 掌握万年历的设计与实现方法；3. 提高学生的动手能力和实践能力；4. 培养学生的创新意识和团队协作精神。
三、实训内容1. 单片机万年历硬件设计（1）单片机核心：选用AT89C51单片机作为核心控制器，其具有丰富的I/O接口，便于与其他外围电路连接。
（2）时钟芯片：选用DS1302时钟芯片，用于存储和提供系统时间，具有年、月、日、时、分、秒等信息。
（3）显示模块：选用LCD1602液晶显示屏，用于显示年、月、日、时、分、秒、星期等信息。
（4）按键模块：选用独立按键，用于设置和调整时间、日期、星期等信息。
（5）温度传感器：选用DS18B20数字温度传感器，用于检测环境温度。
2. 单片机万年历软件设计（1）系统初始化：对单片机进行初始化，设置时钟频率、I/O端口等。
（2）时钟读取与显示：从DS1302时钟芯片读取时间，并在LCD1602显示屏上显示。
（3）按键处理：对按键进行扫描和处理，实现时间、日期、星期等信息的设置和调整。
（4）温度检测与显示：从DS18B20温度传感器读取温度，并在LCD1602显示屏上显示。
（5）温度报警：当温度超过设定值时，通过蜂鸣器发出报警信号。
3. 单片机万年历功能实现（1）显示年、月、日、时、分、秒、星期等信息。
（2）设置和调整时间、日期、星期等信息。
（3）显示环境温度。
（4）温度报警功能。
四、实训结果与分析1. 硬件电路搭建成功，实现了万年历的基本功能。
2. 软件编程完成，实现了万年历的时间显示、按键处理、温度检测与显示、温度报警等功能。
单片机万年历实训报告
单片机万年历实训报告一、实训背景随着科技的不断发展，单片机已经成为了现代电子技术中不可或缺的组成部分。
在单片机的应用领域中，万年历也是一个比较重要的应用。
因此，在单片机课程中进行万年历实训，可以帮助学生更好地掌握单片机的编程和应用。
二、实训目标本次实训的主要目标是：1.掌握单片机的基本原理和编程方法；2.了解万年历的基本概念和计算方法；3.设计并实现一个完整的单片机万年历系统。
三、实训内容1.单片机基础知识学习在进行万年历实训之前，需要先学习单片机基础知识。
包括：单片机原理、寄存器操作、IO口操作等。
2.万年历功能分析了解万年历的基本概念和计算方法，包括：闰年判断、月份天数计算等。
3.系统设计与编程根据功能分析，设计并编写程序代码，实现一个完整的单片机万年历系统。
主要包括：时钟模块、显示模块、按键模块等。
4.系统测试与调试完成程序编写后，需要进行系统测试与调试，确保系统稳定可靠。
四、实训成果经过一段时间的学习和实践，我们成功地完成了单片机万年历的设计与实现。
具体成果如下：1.硬件部分硬件部分主要包括：单片机、时钟模块、显示模块、按键模块等。
其中，时钟模块采用DS1302芯片，显示模块采用数码管显示，按键模块采用矩阵按键。
2.软件部分软件部分主要包括：程序代码。
程序代码采用C语言编写，实现了完整的万年历功能。
3.系统测试经过系统测试，我们发现该单片机万年历系统具有较好的稳定性和可靠性。
可以正常地进行日期时间的显示和计算。
五、实训体会通过本次实训，我深刻地认识到了单片机在现代电子技术中的重要作用。
同时也提高了我对单片机编程能力和应用能力。
在实际工作中，我将更加注重对单片机技术的学习和应用。
六、总结本次实训是一次非常有意义的学习经历。
通过对单片机万年历的设计与实现，我们不仅掌握了单片机编程的基本方法，也了解了万年历的基本概念和计算方法。
希望今后能够继续保持学习的热情，不断提高自己的技术水平。
电子万年历实训报告
综上所述此万年历具有可取方便、显示直观。功能多样、电路简洁、成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
2.2方案论证
显示模块选择方案和论证：
方案一：采用LCD数码管动态扫描，LED数码管价格适中，对显示数字最合适，，而且采用动态扫描法和单片机连接时，占用的单片机口线少，但这里显示为数多，所要求是数码管多，成本高。
·P1口：P1口是一个内部上拉电阻的8位双向I/O口，P1的输入缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输出口。作输入口时，因为内部存在上拉电阻，某个引脚被外部信号拉低时输出一个电流（I）。Flash编程和程序校验期间，P1口接收8位地址。
设计题目电子万年历的设计制作
指导教师翁嘉民
内容：电子万年历能显示阳历年、月、日、星期、小时、分、秒和阴历月、日以及实时温度。
实现的功能及要求
基本要求
A、具有年、月、日、星期、时、分、秒等功能；
B、具有年、月、日、星期、时、分、秒校准功能
C、校准时具有闪烁功能。
D、具有实时温度显示功能。
摘要
本文通过一个基于单片机的能实现数字显示功能万年历的设计，从而达到学习、了解单片机相关指令在各方面的应用。系统由主控制器AT89S52、时钟电路DS1302.、显示电路、按键电路和复位电路等各部分构成，能实现时钟日历显示功能，能进行时、分、秒的显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
姓名：文可鑫学号：20072121010 专业：电子信息工程1编写一个秒表程序，使用查询方式。
list p=16f877a
include"p16f877a.inc"
include<leddis.inc>
count equ 20h
count_s equ 21h
org 000h
start nop
call InitSPI
banksel OPTION_REG
movlw 04h
movwf OPTION_REG
banksel INTCON
movlw 00h
movwf INTCON
movlw 06h
movwf TMR0
movlw d'131'
movwf count
movlw 00h
movwf count_s
main btfss INTCON,T0IF
goto $-1
movlw 06h
movwf TMR0
bcf INTCON,T0IF
incf count,f
btfss STATUS,Z
goto main
movlw d'131'
movwf count
incf count_s,f
movf count_s,w
sublw d'60'
btfsc STATUS,Z
clrf count_s
movf count_s,w
call Bin2BCD
movf DIS_TEMP2,w
call CHAR_CODE1
movwf DIS_TEMP2
movf DIS_TEMP1,w
call CHAR_CODE1
movwf DIS_TEMP1
call LEDlight
nop
goto main
CHAR_CODE1;共阴极字符表
ADDWF PCL,F
RETLW 3fh ;0
RETLW 06h ;1
RETLW 5bh ;2
RETLW 4fh ;3
RETLW 66h ;4
RETLW 6dh ;5
RETLW 7dh ;6
RETLW 07h ;7
RETLW 7fh ;8
RETLW 6fh ;9
Bin2BCD
CLRF DIS_TEMP1
MOVWF DIS_TEMP2
Ttenth
MOVLW .10
SUBWF DIS_TEMP2,W
BTFSS STATUS,C
GOTO OUT
MOVWF DIS_TEMP2
INCF DIS_TEMP1,F
GOTO Ttenth
OUT
RETURN
end
2编写一个秒表程序，使用中断方式。
list p=16f877a
include"p16f877a.inc"
include<leddis.inc>
count equ 20h
count_s equ 21h
W_temp equ 23H
STA_temp equ 24H
org 000h
goto start
org 004h
goto intp
start nop
call InitSPI
banksel OPTION_REG movlw 44h
movwf OPTION_REG banksel INTCON
movlw 0a0h
movwf INTCON
movlw 06h
movwf TMR0
movlw d'131'
movwf count
movlw 00h
movwf count_s here goto here
intp
btfss INTCON,T0IF goto $-1
movlw 06h
movwf TMR0
bcf INTCON,T0IF incf count,f
btfss STATUS,Z
goto intp
movlw d'131'
movwf count
incf count_s,f movf count_s,w sublw d'60'
btfsc STATUS,Z
clrf count_s
movf count_s,w call Bin2BCD
movf DIS_TEMP2,w call CHAR_CODE1 movwf DIS_TEMP2 movf DIS_TEMP1,w call CHAR_CODE1 movwf DIS_TEMP1 call LEDlight
nop
RETFIE
CHAR_CODE1;共阴极字符表
ADDWF PCL,F
RETLW 3fh ;0
RETLW 06h ;1
RETLW 5bh ;2
RETLW 4fh ;3
RETLW 66h ;4
RETLW 6dh ;5
RETLW 7dh ;6
RETLW 07h ;7
RETLW 7fh ;8
RETLW 6fh ;9
Bin2BCD
CLRF DIS_TEMP1
MOVWF DIS_TEMP2 Ttenth
MOVLW .10
SUBWF DIS_TEMP2,W
BTFSS STATUS,C
GOTO OUT
MOVWF DIS_TEMP2
INCF DIS_TEMP1,F
GOTO Ttenth
OUT
RETURN
end CHAR_CODE1;共阴极字符表
ADDWF PCL,F
RETLW 3fh ;0
RETLW 06h ;1
RETLW 5bh ;2
RETLW 4fh ;3
RETLW 66h ;4
RETLW 6dh ;5
RETLW 7dh ;6
RETLW 07h ;7
RETLW 7fh ;8
RETLW 6fh ;9
Bin2BCD
CLRF DIS_TEMP1
MOVWF DIS_TEMP2 Ttenth
MOVLW .10
SUBWF DIS_TEMP2,W
BTFSS STATUS,C
GOTO OUT
MOVWF DIS_TEMP2
INCF DIS_TEMP1,F
GOTO Ttenth
OUT
RETURN
end
list p=16f877a
include"p16f877a.inc" include<leddis.inc>
count equ 20h
count_s equ 21h
org 000h
goto start
org 004h
goto intp
start nop
call InitSPI
banksel OPTION_REG movlw 04h
movwf OPTION_REG banksel INTCON
movlw 00h
movwf INTCON
movlw 06h
movwf TMR0
movlw d'131'
movwf count
movlw 00h
movwf count_s here goto here
intp btfss INTCON,T0IF goto $-1
movlw 06h
movwf TMR0
bcf INTCON,T0IF incf count,f
btfss STATUS,Z
goto intp
movlw d'131'
movwf count
incf count_s,f movf count_s,w
sublw d'60'
btfsc STATUS,Z
clrf count_s
movf count_s,w call Bin2BCD
movf DIS_TEMP2,w call CHAR_CODE1 movwf DIS_TEMP2 movf DIS_TEMP1,w call CHAR_CODE1 movwf DIS_TEMP1 call LEDlight
nop
RETFIE
CHAR_CODE1;共阴极字符表
ADDWF PCL,F
RETLW 3fh ;0
RETLW 06h ;1
RETLW 5bh ;2
RETLW 4fh ;3
RETLW 66h ;4
RETLW 6dh ;5
RETLW 7dh ;6
RETLW 07h ;7
RETLW 7fh ;8
RETLW 6fh ;9
Bin2BCD
CLRF DIS_TEMP1
MOVWF DIS_TEMP2 Ttenth
MOVLW .10
SUBWF DIS_TEMP2,W
BTFSS STATUS,C
GOTO OUT
MOVWF DIS_TEMP2
INCF DIS_TEMP1,F
GOTO Ttenth
OUT
RETURN
end。
