局放测试仪通用技术规范
局放检验仪使用说明
GSJFY局放测试仪产品操作手册福州亿森电力设备有限公司尊敬的用户：感谢您购买本公司GSJFY局放测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (4)三、系统工作原理 (7)四、结构说明 (9)五、操作说明 (11)六、使用期限 (16)七、售后服务 (16)附一：校正脉冲发生器使用说明书 (18)附二：局部放电试验中的局放和干扰图例 (20)GSJFY局放测试仪一、概述GSJFY局放测试仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1.使用条件（1）环境温度：0～40℃±2℃。
（2）相对湿度：80%以下。
（3）供电电源：220V±22V，50HZ。
（4）无剧烈震动和机械冲击。
局部放电测试仪通用技术规范
局部放电测试仪通用技术规范本规范对应的专用技术规范目录局部放电测试仪采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录1总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料 (1)1.5 标准和规范 (1)1.6 必须提交的技术数据和信息 (2)2 性能要求 (2)3 主要技术参数 (2)4 外观和结构要求 (2)5 验收及技术培训 (3)6 技术服务 (3)附录A 供货业绩 (4)附录B 仪器配置表 (4)1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
GIS局部放电特高频检测技术规范
4
4
在线监测系统利用预先安装在GIS上的内置或外置传感器探测GIS内部发生的局部放电特高频信号；信号处理单元进行滤波、放大和检波，数据采集单元将传感器捕获的放电信号转换为数字量，完成特征量检出，进行波形、频谱和统计分析，实现缺陷预警；处理结果经通信接口传送至诊断服务单元进行数据分析、显示、报警管理、诊断和存储，远程用户可以通过网络对GIS的运行状态进行实时监视。
5.2.2
检测装置最小可测量放电量不小于10pC的放电信号，最大可测量放电量不大于5000pC的放电信号，在量程范围内检测结果应能有效反映局部放电强度的变化。
5.2.3
检测装置的带电回路和金属外壳之间以及电气上无联系的各部分电路之间的绝缘电阻不应小于20MΩ。检测装置电源端子和信号端子对地应能承受1min/2kV的工频耐压和5kV标准雷电波（1.2/50us）。
特高频测量分为宽带测量和检波测量两种方式，宽带测量可观察到局放信号在200MHz~3GHz频域上的信号能量分布，信息量大，因此具有较好的检测和识别效果；而用检波测量则无法得到不同缺陷信号的频谱特征，但具有较高的信噪比，抗干扰能力强，检测灵敏度高。由于特高频局部放电检测至少需要测量一个工频周期以上的百兆赫兹到千兆赫兹的放电信号，常用的A/ D转换系统在采样率和存储深度等方面很难满足要求，且数据处理难度大。通常局部放电测量只关心信号的幅值、出现的相位以及放电重复率，因此在线监测系统普遍采用检波方式，仅对放电信号的主要信息进行检测、分析和存储。
检测装置外置传感器的设置应不影响GIS盘式绝缘子结构的密封性能和外壳接地和通流性能。外置传感器的设置原则上应不拆动GIS的任何部件。

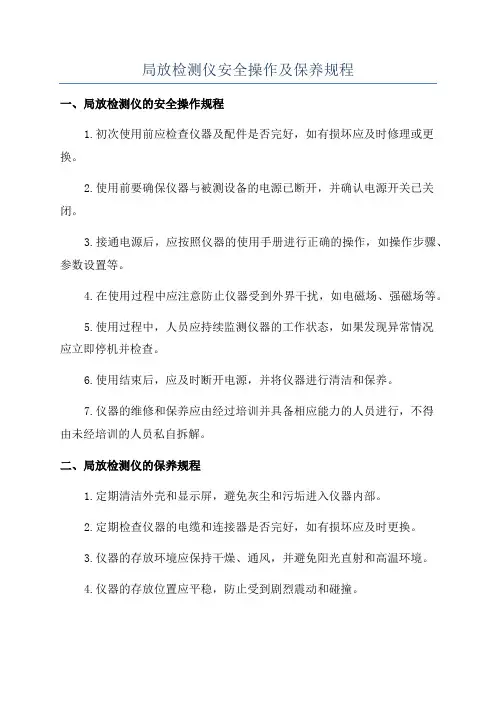

局放检测仪安全操作及保养规程
局放检测仪安全操作及保养规程一、局放检测仪的安全操作规程1.初次使用前应检查仪器及配件是否完好，如有损坏应及时修理或更换。
2.使用前要确保仪器与被测设备的电源已断开，并确认电源开关已关闭。
3.接通电源后，应按照仪器的使用手册进行正确的操作，如操作步骤、参数设置等。
4.在使用过程中应注意防止仪器受到外界干扰，如电磁场、强磁场等。
5.使用过程中，人员应持续监测仪器的工作状态，如果发现异常情况应立即停机并检查。
6.使用结束后，应及时断开电源，并将仪器进行清洁和保养。
7.仪器的维修和保养应由经过培训并具备相应能力的人员进行，不得由未经培训的人员私自拆解。
二、局放检测仪的保养规程1.定期清洁外壳和显示屏，避免灰尘和污垢进入仪器内部。
2.定期检查仪器的电缆和连接器是否完好，如有损坏应及时更换。
3.仪器的存放环境应保持干燥、通风，并避免阳光直射和高温环境。
4.仪器的存放位置应平稳，防止受到剧烈震动和碰撞。
5.在仪器长时间不使用时，应及时断开电源，并将其放置在干燥的环境中。
6.定期进行仪器的校准和检测，确保仪器的准确性和可靠性。
8.每次使用结束后，应及时关闭电源，并将仪器放置在干燥的环境中。
通过制定上述安全操作及保养规程，能够有效降低仪器的故障率，延长其使用寿命，并保证测量结果的准确性。
所有使用人员在进行操作前都应接受相应的培训，熟悉仪器的使用方法和具体的安全要求，以避免发生意外事故。
在仪器的保养过程中，应严格按照规程进行，认真做好每一项保养工作，确保仪器的正常运行和长期稳定性。
总之，对于局放检测仪的安全操作和保养，必须高度重视。
通过合理的使用和维护，能够确保仪器的长期稳定运行，为电力设备的正常运行和维护提供有力的支持。
GIS局放测试规程(国网)
气体绝缘金属封闭电器(GIS)超声局部放电试验导则— GIS超声局放检测仪测试标准气体绝缘金属封闭电器(以下简称GIS)安装后进行现场局放试验目的是检查装配的各气室是否有局部放电产生,绝缘性能是否完好，防止意外因素(如安装错误，包装运输、贮存和安装调试中的损坏，存在异物等)导致内部故障,或者长期运行过程中产生的松动、接触不良等故障。
本试验在设备正常运行状况下测试或在GIS耐压试验中同时进行。
1、总则1.1 适用范围本导则适用于额定电压为66～750kV 的户内、户外型的GIS，1000KV的GIS/HGIS可参照执行。
GIS 新安装部分、扩建部分及解体检修的部分及正在运行的部分均应作超声局放试验。
单独使用的SF6 罐式断路器可参照执行。
1.2 引用标准DL/T 555一2004气体绝缘金属封闭开关设备现场耐压及绝缘试验导则2、可能出现的绝缘缺陷类型2.1 位置不固定的绝缘缺陷主要是自由导电杂质和灰尘的侵入造成的。
2.2 位置固定的绝缘缺陷位置固定的绝缘缺陷可能由以下原因造成：a.安装错误，如电极安装不良、错位等；b.装配工具和零部件遗留在设备内部；c.电极表面的损伤；d.运输中的损坏，如零件松动脱落，触头、弹簧、屏蔽罩等的移位变形等。
2.3 绝缘缺陷的位置示意图盆式绝缘子将上述缺陷类型大体归为几类：毛刺（壳体或导体）引起的局放；悬浮屏蔽（电位悬浮）引起的局放；自由颗粒引起的局放及绝缘子内部或表面引起的局放。
３、试验设备３.1 超声局放测试仪采用超声波的原理，是一种对于机械结构和元件检测的无损检测方法，工作频段为10kHz-100kHz。
当有放电发生时，放电信号通过行波的形式传输到壳体上，将超声传感器贴在金属壳体外接收信号，可检测放电信号的大小、频率特性等。
4、测试点选择4.1 测试点测试点密度：法兰之间最少1-2个点，一般选择气室的侧下方作为选点位置，母线筒选择靠近绝缘支撑部件的位置，在GIS拐臂、断路器断口处、隔离刀闸、接地刀闸、CT、PT、避雷器等处均应设置测试点。
开关柜局放测试仪技术规范书
开关柜局放测试仪技术规范书(变电运行班组局放测试仪购置)广西电网有限责任公司2014年5月目录1.总则 (2)2.引用标准 (2)3.基本要求 (3)4.技术要求 (3)4.1总体功能要求 (3)4.2总体技术参数 (4)5.供货范围 (5)6.其他要求 (5)7.售后服务要求 (5)开关柜局放测试仪技术规范书1.总则1.1本规范书适用于广西电网公司开关柜局放测试仪订货基本要求。
卖方可提供高质量(可靠性高、损耗低、运行维护方便)的设备和附件来满足规范书中设计及工艺的标准要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
1.3卖方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4本规范书所使用的标准如与卖方所执行的标准有偏差时，按高标准执行。
1.5本规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本规范书未尽事宜，由买卖双方协商确定。
2.引用标准下列文件中的条款通过在本规范书的引用而成为本规范书的条款。
凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范书，然而，鼓励使用本规范书的各方探讨使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范书。
GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程。
GB 2900电工名词术语GB/T 16927 高电压试验技术DL/T 356-2010局部放电测量仪校准规范DL/T 417-2006电力设备局部放电现场测量导则IEC 1000电磁兼容性3.基本要求3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。
CT6800数字局部放电测试仪说明书
CT6800数字局部放电测试仪产品说明书杭州高电科技有限公司前言欢迎惠顾衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
本公司保证其生产的产品，在发货之日起，无明显材料和工艺缺陷，并保证产品三年质保期。
如产品在保修期内有缺陷，本公司将根据保修单的详细规定予以修理和更换。
若欲安排维修及现场指导，请与本公司或最近的本公司销售和维修处联系。
使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！因产品配置及功能的区别，部分描述可能不尽相同！未尽之处，您可以随时向本公司技术服务部电话咨询。
目录一、安全提示 (4)二、功能特点 (4)三、局部放电测试系统 (5)四、软件操作说明 (9)五、测量说明 (22)附录1 校准脉冲发生器使用说明 (27)附录2 主要技术指标 (29)附录3 局部放电的波形识别 (30)附录4 产品配置 (32)安全提示☆本仪器应由具有经过资格认证的相关专业人员操作，请仔细阅读说明书。
☆仪器开机状态下，不得触及测量回路、控制输出回路及与之相连接的导体。
在连接本仪器的输入或输出端前，请务必将仪器可靠接地。
☆尽量使用本仪器提供的专配测试线与配件。
☆避免在潮湿、易燃、易爆的环境下使用。
☆仪器使用后应充满电存放。
☆每隔2个月左右应给仪器充电一次。
一、安全提示1、本系统的操作、维护应由能胜任的相关专业人员进行。
2、局部放电试验现场电压高达几万伏，试验人员应严格遵守所有安全预防措施。
试验区域应有明显、清晰的警示牌，现场任何人都应该知道高压区域。
直接从事的测量人员应了解测量回路中所有带电元件、高压元件，不直接从事测量的人员应被隔离在试验区域之外。
在试验过程中及上电后，任何人不得进入高压区。
3、在试验以前，操作人员应掌握测试线路、测试方法、测试步骤和测试目的。
4、试验现场要整洁、干净，不应存放其他无关的物品。
在高压区间的地面上不应有杂乱的金属小块（如裸铜线段、螺丝、螺帽和其它小金属块等），被试品、升压变压器、耦合电容等应与周围保持适当距离。
sdjf-6209 型局部放电检测仪使用说明书
SDJF-6209型局部放电检测仪使用说明书中国江苏扬州苏电电气有限公司地址:江苏省宝应县高新开发区邮编:225800电话**************传真**************网址: E-mail:***************第一章无局放理论概述在开始我们的实验以前，我们首先应该对局部放电有个初步的了解，为什么要测量局部放电？局部放电有什么危害？怎样准确测量局部放电？有了上述理论基础可以帮助我们理解测量过程中的正确操作。
一、局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。
这种现象称之为局部放电。
局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。
发生在内部的称为内部局部放电。
而对于被气体包围的导体附近发生的局部放电，称之为电晕。
由此总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种：1、电场不均匀。
2、电介质不均匀。
3、制造过程的气泡或杂质。
最经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中，在注入点上就会使介质气化。
二、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb 代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。
(a)实际介质(b)模拟电路——介质有缺陷(气泡)的部份(虚线表示)——介质无缺陷部份图1—1表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。
JFD-2000A两通道数字式局部放电检测仪使用说明书(A4)
-4-
JFD-2000A 多通道数字局放仪使用说明书
填写相应工程的字段名称，并且选择数据库工程所在的目录，然后点击[ 完成 ]按钮。 数据库选择完毕后，点击向导的[ 下一步 ]按钮，进入测试任务界面。
您可以选择已有的测试任务，或者创建新的任务。点击界面中选择已有任务的按钮，从已有任务列表 中选中某一个测试任务，双击或者点击完成按钮，系统将进入测量界面。
软件会自动打开上一次选择的数据库工程文件。如果要重新选择新的数据库工程文件，可以点击[ 选 现有工作区 ]按钮，出现如下的对话框：
需要注意的是，所选的工程名称，必须是以 .dsp 为后缀的数据库文件名。一个数据库工程包括以下 几个部分：（1）工程数据库文件，以 .dsp 为后缀的文件；（2）数据库文件；（3）测试任务所在的 Data 数 据目录。
七、产品使用注意事项
1、先将仪器的接地端接地，再进行下面所述的操作；在拆除连线时，最后断开接地端。 2、实验前，试品的绝缘表面（尤其是高压端）应作清洁化处理。 3、各连接点应接触良好，尤其是高压端不要留下尖锐的接点，高压导线应尽可能粗，以防电晕。 4、输入单元要尽量靠近试品，而且接地要可靠，接地线最好用编织铜带。主机也须接地，以保证使 用安全。 5、试验回路尽可能紧凑，即高压连线尽可能短，试验回路所围面积尽可能小。 6、在进行 110kV 及以上等级的局放试验时，试品周围的悬浮金属物体应妥善接地。 7、考虑到油浸式试品局部放电存在滞后效应，因此在局放试验前几个小时，不要对试品施加超过局 部放电试验电压的高电压。 8、仪器应良好保护，防止腐蚀，注意防潮，避免阳光照射，测试时远离强磁场源。仪器应避免强烈 震动，运输时应有防震措施。 9、在条件允许的情况下，可将试品放在屏蔽室中，能有效的防止干扰。 10、在每次试验前，仪器连接好后，仪器应有不少于 5 分钟的预热时间。 11、严禁带电插拔接口；插拔接口时，严禁仪器处于开机状态，应关掉开关再进行插拔接口的操作。 12、校准方波以后，一定要摘下连线，以免在测试时被高压击穿，然后关上电源开关。
电缆高频局放测试仪专用技术规范【模板】
电缆高频局放测试仪专用技术规范
二〇一七年八月
目次
1 标准技术参数 (1)
2 货物组件材料配置表 (2)
3 使用环境条件表 (3)
4 投标人响应部分 (3)
1标准技术参数
电缆高频局放测试仪应符合本招标文件技术规范通用部分的要求。
投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
电缆高频局放测试仪的技术参数应符合表1的要求。
填写以下表格注意事项：空白部分的参数根据需要选择填写，不需要填写的应以“—”表示，标识“*”的项目为主要技术参数，如不能满足要求，将被视为实质性不符合招标文件要求。
表1技术参数响应表
2货物组件材料配置表
货物组件材料配置表包括元件名称、规格形式参数、单位、数量等信息，具体内容和格式根据招标项目情况进行编制。
表2 货物组件材料配置一览表
注：此表所列为单台套的组成与配置。
3使用环境条件表
电缆高频局放测试仪使用环境条件见表3。
特殊环境要求根据项目情况进行编制。
表3 使用条件
4投标人响应部分
4.1技术偏差
投标人提供的产品技术规范应与本招标文件中规定的要求一致。
若有偏差，投标人应如实、认真地填写偏差值；若无技术偏差视为完全满足本技术规范的要求，则在投标人技术偏差表（表4）中注明“无偏差”。
表4投标人技术偏差表
4.2投标人应提供的技术资料
表5投标人应提供的技术资料
注投标人在“投标人响应情况”一栏中填写“是”或“否”。
局部放电测试仪的操作使用
局部放电测试仪的操作使用
1. 在试验开始加压以前，试验人员必须详细而全面地检查一遍线路，以免线路接错。
测试仪器处的接地线是否与接地体牢固连接，若连接不牢或在准备工作时掐头去尾线被脚踢断，这将可能引起人身和设备事故。
2．对于连接线应避免将尖端暴露在外，防止尖端电晕放电，尤其对于电压等级较高的局部放电试验，必要时要加粗高压连接线及加装防电晕罩，减小因场强过高引起的电晕放电。
屏蔽罩不能与试品的瓷裙相接触。
3. 一般情况下，在试验过程中，被试品在耐压、预升压时局部放电量都比正常值大很多，此时仪器的仪表必然会超出满刻度。
为防止仪器损坏，应将仪器的增益粗调旋钮逆时针旋转一档或更多档，以不超出满刻度为标准。
当电压降至测量电压时，再将增益粗调开关顺时针旋转一档或更多档，以便记录测量值。
4. 校正电量发生器校正完毕后，一定要从高压端脱离，并关闭电源开关，且仪器的增益细调旋钮不可再调。
因增益粗调开关每相邻两档之间的关系是十倍，且档位有指示，故升压后根据放电量大小，可选择合适量程。
逆时针旋转时，每降一档量程扩大十倍；反之，顺时针时，量程缩小十倍。
5. 局部放电测试仪试验完毕后，应对整个测试系统再进行一次复查校正，验证是否与试验前所校正出的刻度系数相等，以免测试仪器或其它环节在试验过程中发生故障而使测试结果不对。
局放仪技术说明(080226)
XD2102局部放电检测仪技术说明1. 适用范围XD2102数字式局部放电检测仪配套相应的试验电源，可适用于各类电压等级的变压器、电机、互感器、电缆、GIS、高压开关、避雷器及套管等高压电器设备的局部放电测量与分析。
2. 产品配置局放仪配置表3.功能描述3.1测量功能可检测试品的局部放电幅值、极性、相位、重复次数、放电起始电压、熄灭电压、视在放电量等局部放电的相关参数。
3.2 基本平台软件基于WINDOWS 2000以上的中文操作系统，全过程中文界面，方便使用和升级。
3.3 多种图谱提供椭园、直线、正弦及二维(q-φ,n-φ)、三维(q-φ-t,n-q-φ)局放图谱，可直观、总览地观察、分析试验过程的各种放电频度、相位、强度与试验电压的关联度等特性。
3.4 数据通信可以使用USB口、U盘和局域网络等WINDOWS平台支持的各种模式与外界交流、传输测试数据、测试报告和测试图形。
3.5 存贮与回放可以连续实时记录试验过程的局部放电图谱及相关参数，具有事后自由回放、重现、分析等功能，以便于局部放电数据的记录和积累，可以保存和打印单幅局部放电图形、试验报告。
3.6 静态分析可以静态截取任意周波的局放图谱，甚至局放图谱中的任意单个放电脉冲进行详细测量、分析，确定放电性质及放电强度。
3.7 抗干扰国内独家实现，基于小波算法的频谱分析与频点开窗技术，对固定频率干扰，可降低噪音90%以上；对综合频率干扰，可降低噪音60%以上，实施上述抗干扰措施的频谱损失率≤3%（参见演示软件）。
可任意相位开窗，屏蔽掉与放电脉冲不同相位的干扰，单窗、双窗任选。
具有数字标尺功能，用于区分与放电脉冲相同相位的干扰。
采用多通道测量及数字差分技术，可灵活组成脉冲极性鉴别或平衡测量回路，有效抑制干扰脉冲信号，可实现强干扰环境下局部放电的测量模拟滤波：-3dB带宽的下限频率为10kHz~80KHz可调, 上限频率100kHz~500kHz 可调，并可多档任意组合成窄带和宽带测量仪器，以适应不同的干扰环境下局部放电的精确测量。
局放仪技术说明
XD2102局部放电检测仪技术说明1. 适用范围XD2102数字式局部放电检测仪配套相应的试验电源，可适用于各类电压等级的变压器、电机、互感器、电缆、GIS、高压开关、避雷器及套管等高压电器设备的局部放电测量与分析。
2. 产品配置局放仪配置表3.功能描述3.1测量功能可检测试品的局部放电幅值、极性、相位、重复次数、放电起始电压、熄灭电压、视在放电量等局部放电的相关参数。
3.2 基本平台软件基于WINDOWS 2000以上的中文操作系统，全过程中文界面，方便使用和升级。
3.3 多种图谱提供椭园、直线、正弦及二维(q-φ,n-φ)、三维(q-φ-t,n-q-φ)局放图谱，可直观、总览地观察、分析试验过程的各种放电频度、相位、强度与试验电压的关联度等特性。
3.4 数据通信可以使用USB口、U盘和局域网络等WINDOWS平台支持的各种模式与外界交流、传输测试数据、测试报告和测试图形。
3.5 存贮与回放可以连续实时记录试验过程的局部放电图谱及相关参数，具有事后自由回放、重现、分析等功能，以便于局部放电数据的记录和积累，可以保存和打印单幅局部放电图形、试验报告。
3.6 静态分析可以静态截取任意周波的局放图谱，甚至局放图谱中的任意单个放电脉冲进行详细测量、分析，确定放电性质及放电强度。
3.7 抗干扰国内独家实现，基于小波算法的频谱分析与频点开窗技术，对固定频率干扰，可降低噪音90%以上；对综合频率干扰，可降低噪音60%以上，实施上述抗干扰措施的频谱损失率≤3%（参见演示软件）。
可任意相位开窗，屏蔽掉与放电脉冲不同相位的干扰，单窗、双窗任选。
具有数字标尺功能，用于区分与放电脉冲相同相位的干扰。
采用多通道测量及数字差分技术，可灵活组成脉冲极性鉴别或平衡测量回路，有效抑制干扰脉冲信号，可实现强干扰环境下局部放电的测量模拟滤波：-3dB带宽的下限频率为10kHz~80KHz可调, 上限频率100kHz~500kHz 可调，并可多档任意组合成窄带和宽带测量仪器，以适应不同的干扰环境下局部放电的精确测量。
局房蓄电池在线测试仪技术规范
局房蓄电池在线测试仪技术规范蓄电池放电仪技术规范一．功能要求（带※号为关键功能指标，为废标项，需带样机现场测试核对所有参数）1、※集在线放电、在线充电、实时单体监测于一体；要求放电、充电过程，不必将电池组脱离系统，不必调整整流器的输出即能实现放电又能实现自动充电，被测试电池组在放电和充电状态下电池组始终与开关电源保持实时相连；2、※在线放电结束后自动转入充电程序，电池组放电结束后能自动转入充电恢复程序，避免了离线容量试验时电池组间因电压差而造成的火花现象，而且还避免因另一组在线备用电池对该组电池的大电流反灌充电而破坏电池情况的发生，测试数据自动记录，无需人员值守；3、※要求仪表必须采用工业级触摸屏，性能稳定可靠，抗干扰性强，现场无需电脑亦可独立完成数据显示、参数设备、数据存贮等工作并可直接在主机显示屏上显示各单体电压柱状图，要求具有主机内存、u盘转存和PC转存等多种存储方式；4、※保证放电电流0～450A连续可调，保持恒定，电池组的放电电流要求全部放到实际负载中，无任何发热现象；5、※放电电流0-450A可调，最大放电电流必须达到450A，具体最大放电电流为×××A（请如实填写，测试现场需核对相关参数），以满足大电流模拟市电中断状态下电池组实际带载能力的测试要求，如核对性放电检测及超期服役电池组在实际带载时的整组电压下降程度检测；6、※具有多节单体保护门限设置功能，保证做报废放电试验时一次可以测试出多个特别落后单体电池；7、仪表设置必须满足在放电过程中能随时对放电参数，如放电电流、放电时间、单体电压等进行修改，且不影响放电测试工作进行；即无需中断测试即能完成参数修改；8、配置无线单体电压监测模块，无线模块要求兼容2V\6V\12V 单体电池，一个无线模块要求可以同时监测四节单体电池；9、要求主机面板上可显示主机内存的剩余空间，以便用户对存贮的数据进行管理，决定是否采取u盘转存或PC转存等；10、要求主机面板上存储的测试数据可以在主机上显示工作类型、测试时间、容量以及停止放电的原因；11、要求可以采用被测电池组直接供电，不需要额外交流电源，以便现场使用；12、市电中断处理程序：当市电中断时，如果实际负荷很小，用户可以选择让全在线设备继续对被测蓄电池组执行全在线充放电程序，安全供电和放电试验两不误；如果实际负荷比较大，用户可以选择让全在线设备自动终止执行全在线充放电程序，让被测蓄电池组瞬间投入到实际负荷供电工作中；13、具有无线单体电压监测模块状态智能识别程序：全在线设备能识别无线模块是接触脱落还是单体电压门限达到，可避免现场误碰落模块而造成停机从而放电过程不连续；14、要求仪表无线信号采集不需要外接中继器，必须采用内置方式，并且带有天线，保证信号采集的稳定；15、※要求主机内置放电系数表：用户只需要输入标称容量和需要的放电小时率，仪表会自动帮助计算和显示用户需要设置的放电电流；16、要求主机具有放电参数预设功能：允许用户事先设置多组常用的放电参数，用户到现场可以直接调用而无须重新设置，以提高工作效率；17、※要求具有测试精度现场校准功能：保证测试数据的准确性，应满足用户在现场即可自行对总电压、单体电压、电流测试精度进行校准，无需返厂家校准。
GDPD-506H手持式局部放电巡检仪技术规范书2019.04.17
产品技术规范书（图片仅供参考）设备名称：手持式局部放电巡检仪型号：GDPD-506H生产厂家：产品编码：品牌：一、仪器概述局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此,对局部放电的有效检测对电力设备的安全经济运行具有重要意义局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。
国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。
传统的局部放电检测仪,其测量信号的响应频率一般不超过 1 MHz,易受外界干扰的影响,稳定性差，影响了其应用。
随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。
GDPD-506H手持式局部放电巡检仪内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。
二、产品特点●便携式ABS工程机箱，所有检测HUB、PAD、传感器、充电器、信号电缆均放置手提箱内，总重量小于5KG，1人即可携带和操作。
●便携式信号处理HUB：自主研发的高速采样板卡，4通道同步数据采集。
●软件系统：分析软件基于ARM嵌入式系统，显示软件基于Android系统●FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms●手持PAD软件显示界面：使用触摸式8.1寸1280 x 800 IPS屏●专家系统根据检测数据，判断放电能量和部位●局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数●超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度●平均无故障时间：大于500,000 小时●安全性能：符合GB/T 19862-2005 开关柜监测设备通用要求●电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级●电源：采用5V电锂电池供电，功耗< 10W，可持续工作7小时以上。
局部放电测试仪使用的技术要求
1.试验环境脉冲电流法局部放电测试仪（简称局放仪）的环境条件应满足以下要求：环境温度：（-20~+50）℃环境湿度：≤80%RH，RH为相对湿度的单位。
供电电源局放仪的供电电源应满足以下要求：电源电压：220（1±10%）V；电源频率：50（1±1%）Hz。
2.外观局放仪外观应满足以下要求：外观整洁完好，无划痕损伤，各种标志清晰准确；各种调节旋钮、按键灵活可靠；有明显的铜制接地端钮且接地端直径不小于6mm；系统软件能正常启动，所有功能模块应能正确无误地运行，符合产品说明书中的规定。
3.频带与截止频率局放仪的频带标称值与截止频率之间的误差不应超过±5%。
4.基本误差局放仪的基本误差应满足以下要求：a)幅值线性度Zui大允许误差不超过±5%：b)对正负脉冲响应的不对称度Zui大允许误差不超过±5%；c)量程换挡Zui大允许误差不超过±5%；d)低重复率脉冲响应幅信Zui大允许误差不超过±5%；e)脉冲序列响应Zui大允许误差满足表1的要求。
5.脉冲分辨时间局放仪的脉冲分辨时间不应超过100us。
6.留测量灵敏度局放仪测量灵敏度在2倍初始值（不超过1pC）激励信号下，测量值与标准值之比不应小于1.7.脉冲重复率局放仪的脉冲重复率Zui大允许误差不应超过±5%。
8.触发动能局放仪不许具备内触发和外触发功能，并在不同的触发功能下正常工作。
9.稳定性局部放电测量仪连续工作4h后，注入恒定幅值的校准脉冲信号时，其脉冲响应值的变化不应超过±5%。
10.测量阻抗10.1局放仪技术文件中应标明测量阻抗Zui大允许工作电流，测量阻抗在通以该电流时，连续工作1h应无任何损坏。
10.2局放仪在幅值为100V的雷电冲击后，应能正常工作。
11.校准脉冲发生器校准脉冲发生器应满足以下要求：a)校准脉冲电压波形的上升时间tr不大于60ns，下降时间tr不小于100us；b)校准电荷量Zui大允许误差以为±5%：c)校准脉冲发生器的内阻不大于100Ω；d)输出脉冲的重复频率为45Hz~200Hz。
便携式多功能GIS局放在线检测仪技术规范
一、应用范围对运行中的GIS、罐式断路器、高中压开关柜等电气设备局部放电特高频及超声波信号进行在线检测和分析，判断是否存在潜伏性放电缺陷。
二、仪器功能及指标1、基本功能1）具备局部放电特高频及超声波信号检测功能，便于排除外界干扰因素的影响，确定被测信号的来源；2）采用100MHZ高速混频检波技术对局部放电特高频信号进行测量，以保证良好的选频特性及局放脉冲分辨率。
3）可对测得的局部放电信号进行分析，显示特征参数及其变化趋势图，以便比较不同测点信号强度的差异；4）能够显示PRPD等多种形式的谱图，并可根据被测信号的特征值自动判断局部放电的类型；2、技术参数1）特高频信号的检测1.1测量频率：500MHz-1500MHz（可避开通讯频段干扰）；1.2传感器：带宽500-1600MHz，驻波比≤2.0，增益≥3dB；1.3灵敏度：最小接收电平为-80dBm，现场检测10pC局放信号时的信噪比不低于2；2）超声波信号检测2.1测量频率：20kHz-200kHz；2.2传感器：谐振频率为40kHz（配磁铁底座）；2.3灵敏度：最小灵敏度25dB，现场检测10pC局放信号时的信噪比不低于2倍；3、数据显示及分析3.1仪器采用手持式结构，电池供电，通过LCD屏显示检测信号的波形及分析谱图；3.2具备USB接口，可把数据备份到计算机中进行后台分析和打印。
3.2 具备外触发测量功能，可从电气设备的接地线上获取同步信号。
三、系统配置清单四、培训生产厂家提供不少于2天的理论和现场技术培训，供方负责培训全部费用；如因错误指导而引起设备和材料的损坏，生产厂家应负责更换、修复和（或）补充，其费用由生产厂家承担。
五、保修自货到交付并验收合格，全套仪器（含附件，但不包括线缆）免费保修24个月以上，终身软件免费升级，终身保修并提供零配件。
