LED智能驱动100W无极调光开关分段方案

LED智能驱动100W无极调光开关分段方案
电气特性:
• 工作电压:2.2V ~ 5.5V
• 工作温度:-40℃ ~ 85℃
目录: 特点 --------------------------------------- 1 应用电路原理图 ------------------------ 2 零件清单 --------------------------------- 3 PCB 布线 -------------------------------- 4
TZENGPOWER
LXR211W
LED 遥控无极调光调色 接收控制芯片 LXR211W 红外线遥控应用说明书
特点:ቤተ መጻሕፍቲ ባይዱ
• 无频闪
• 亮度与色温个别调整,互不影响 • 亮度与色温记忆 • 可实现 无极/分段/开关 调光调色 • 2 路 PWM 输出 • 1 路次光源控制输出 • 可搭配红外线遥控器芯片 LXT310
Mar. 02, 2016
Mar. 02, 2016
TZENGPOWER 零件清单
LXR211W
C Tzengpower Technology Ltd., 2016 3/4
Mar. 02, 2016
TZENGPOWER PCB 布线
第一层正视图:
第二层透视图:
LXR211W
C Tzengpower Technology Ltd., 2016 4/4
VDD AUX
NC PWM2
SOP-8
GND RX PWM1 SW
VDD AUX* NC PWM2 SW PWM1 RX GND
电源正极 次光源控制输出 无连接 PWM 输出 2 开关信号输入 PWM 输出 1 遥控信号输入 电源负极
备注:
* AUX 脚为次光源控制输出端,可连接次光源的电源开关控制电路 或继电器的开关控制电路。

基于PWM的无级调光LED驱动电路设计共3篇

基于PWM的无级调光LED驱动电路设计共3篇

基于PWM的无级调光LED驱动电路设计共3篇基于PWM的无级调光LED驱动电路设计1无级调光LED驱动电路设计PWM调制是现代电子技术中广泛使用的一种技术,它通过调节与维持多种输出点之间的准确关系,使得电子器件能够控制电力用于对外输出。

在LED灯的驱动电路中,PWM调制技术同样得到了广泛的应用。

本文旨在介绍基于PWM技术的无级调光LED驱动电路的设计原理和具体实现方法。

1. PWM技术原理PWM技术是利用开关元件不断地开关,将直流电按照一定的占空比转换成为具有高频脉冲的电压信号,从而精准地控制输出的电力大小。

PWM技术可以实现模拟信号的数字化,进而通过数字控制进行输出。

这种技术的优势包括:(1)工作效率高:PWM驱动电路的输出信号是具有脉冲宽度和周期的高频脉冲信号,其输出的平均值可以由占空比决定,因此电力传输效率高。

(2)输出精度高:PWM技术可以便捷地实现数字控制输出,利用数字序列、计数器等实现精准控制。

(3)抗干扰能力好:PWM技术输出的是高频脉冲信号,因此能够减少对噪声等外部干扰的影响,保证输出效果。

由于PWM技术的优势,其在LED灯的驱动电路中得到了广泛的应用。

下面我们将介绍基于PWM技术的无级调光LED驱动电路的具体设计方法。

2. 无级调光LED驱动电路设计(1)PWM信号的产生与控制PWM信号的产生与控制是无级调光LED驱动电路的核心。

其原理是通过对PWM信号的频率和占空比进行控制,进而实现对LED的亮度进行精准控制。

该电路实现的具体步骤如下:步骤一:产生基础信号在无级调光LED驱动电路中,我们需要产生一种基础的PWM信号,以此作为后续控制的基础信号。

产生基础信号的主要步骤包括:通过555定时器或者微处理器产生基础信号;对产生的信号进行整形,使其成为占空比可调的方波。

步骤二:PWM信号的控制针对LED驱动电路的具体要求,我们需要实现对基础信号频率和占空比的控制。

具体的PWM信号控制方法如下:进入控制阶段后,对信号进行持续分频,并利用数字控制占空比输出。

用电源开关实现LED灯泡无级调光

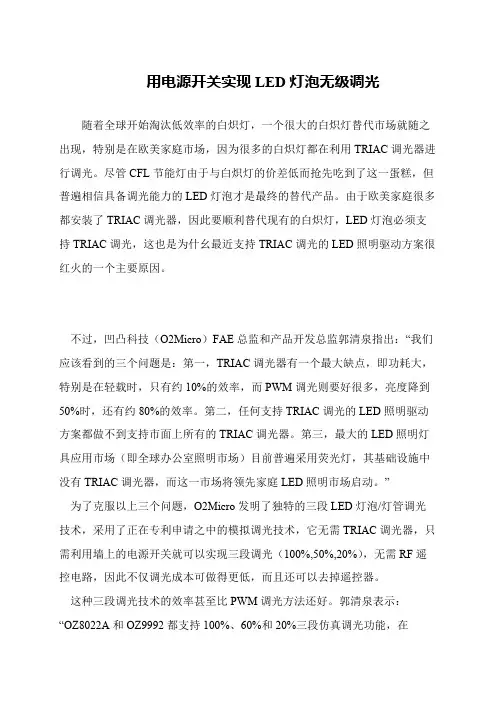

用电源开关实现LED灯泡无级调光

用电源开关实现LED灯泡无级调光
随着全球开始淘汰低效率的白炽灯,一个很大的白炽灯替代市场就随之出现,特别是在欧美家庭市场,因为很多的白炽灯都在利用TRIAC调光器进行调光。

尽管CFL节能灯由于与白炽灯的价差低而抢先吃到了这一蛋糕,但普遍相信具备调光能力的LED灯泡才是最终的替代产品。

由于欧美家庭很多都安装了TRIAC调光器,因此要顺利替代现有的白炽灯,LED灯泡必须支持TRIAC调光,这也是为什幺最近支持TRIAC调光的LED照明驱动方案很红火的一个主要原因。

 不过,凹凸科技(O2Micro)FAE总监和产品开发总监郭清泉指出:“我们应该看到的三个问题是:第一,TRIAC调光器有一个最大缺点,即功耗大,特别是在轻载时,只有约10%的效率,而PWM调光则要好很多,亮度降到50%时,还有约80%的效率。

第二,任何支持TRIAC调光的LED照明驱动方案都做不到支持市面上所有的TRIAC调光器。

第三,最大的LED照明灯具应用市场(即全球办公室照明市场)目前普遍采用荧光灯,其基础设施中没有TRIAC调光器,而这一市场将领先家庭LED照明市场启动。


 为了克服以上三个问题,O2Micro发明了独特的三段LED灯泡/灯管调光技术,采用了正在专利申请之中的模拟调光技术,它无需TRIAC调光器,只需利用墙上的电源开关就可以实现三段调光(100%,50%,20%),无需RF遥控电路,因此不仅调光成本可做得更低,而且还可以去掉遥控器。

 这种三段调光技术的效率甚至比PWM调光方法还好。

郭清泉表示:“OZ8022A和OZ9992都支持100%、60%和20%三段仿真调光功能,在。

LED驱动调光方案(精)

LED驱动调光方案(精)

NS LM3429高压75V LED驱动调光方案NS 公司的LM3429是多用途高压LED驱动器控制器,可以配置成降压,升压,升/降压(Flyback)或SEPIC拓扑,输入和输出的工作电压额定值为75V,内部的PWM控制器可调开关频率高达2MHz.同时还集成了精密的基准电压,用于快速PWM调光的逻辑兼容DIM输入,逐个周期的限流和热关断.本文介绍了LM3429的主要特性, 典型应用电路以及LM2841/2 PWM DC/DC降压稳压器的主要特性,方框图和几种典型应用.同时还介绍了采用LM3429和LM2841/2的升/降压Nuventix参考设计电路图和评估板材料清单(BOM)。

安森美CAT4106 6W多路LED驱动方案On Semi(安森美)公司的CAT4106是多路LED驱动器和大功率DC/DC转换器,适用于六瓦的背景光供电。

CAT4106集成了DC/DC升压转换器,四路LED驱动有非常好的电流匹配,效力高达92%,LED通路的压降低,在175mA时为500mV,高频PWM接口高达2kHz,主要用于LCD背景光照明和汽车与通用照明.本文介绍了CAT4106的主要特性,方框图和驱动一串与两串LED典型应用电路。

3.67W LED驱动器反激设计方案Powerint 公司的3.67W LED驱动器反激设计方案采用LinkSwitch-II 系列LNK605DG,用于LED驱动器.设计的主要亮点是采用绿色封装和高效率:满负载时整个工作范围效率大于75%,无负载是在265VAC时消耗不到200mW的功率.该设计方案能驱动3个LED串,包括有功率开关器件,振荡器,CV/CC控制引擎,起动和保护功能.本文介绍了3. 67W LED驱动器反激设计方案的电路图和所用变压器的基本特性.Maxim MAX17061A 8串白光LED驱动方案Maxim 公司的MAX17061A是高效8串白光LED驱动器,适用于大型LCD显示器. MAX17061A内部集成了驱动LED阵列的开关电流模式升压控制器,该阵列可配置成并联8串LED,每串10个LED.每串的电流精度为±1.5%,从而保证了LED亮度的均匀性. MAX17061A的工作电压从7.5V到26V,固定电流25mA或可调整的从15mA到30 mA,广泛用在笔记本电脑, 平板电脑(Tablet Computer)显示器,汽车电子系统和手持终端.本文介绍了MAX17061A的主要特性, 典型工作电路, 控制电路方框图以及PWM和S MBus接口电路.AAT2862背景光LED驱动和管理方案AnalogicTech 公司的AAT2862是背景光LED驱动和多个LDO照明管理单元,集成了基于电荷泵的照明管理电路和4个LDO线性稳压器.电荷泵为所有的LED输出提供电源,并可配置多个LED,每个LED的输出可编程至30mA,两个LED输出,每个可编程至60mA.而每个LDO可提供高达200mA的负载电流. AAT2862输入电压从2.7V到5. 5V,可用在有照相功能的移动设备,数码相机和多媒体手机.本文介绍了AAT2862的主要特性,功能方框图,典型应用电路以及评估板电路图, 评估板MCU电路图和元件列表.HT1632C 32x8和24x16 LED驱动电路Holtek 公司的HT1632C是32x8 和24x16 LED驱动器,工作电压2.4V 到5.5V,集成了16级PWM亮度控制,256kHz RC振荡器,以及串行MCU接口。

单通道直流LED 灯光控制触摸IC 无极调光 三段调光 单键触摸开关3种模式SJT8003

单通道直流LED 灯光控制触摸IC 无极调光 三段调光 单键触摸开关3种模式SJT8003

●1个电容式触摸感应按键●工作电压:2.5V~5.5V●功率消耗:VDD=5V无负载工作电流700uA,待机电流12uA●提供无极调光和三段调光两种模式提供单键双路输出的无极调光模式●具亮度记忆功能和渐亮渐暗调光效果●环境温度湿度变化自动适应功能●超强的抗无线电和抗EMC干扰能力应用范围:触摸LED调光台灯、触摸LED调光壁灯、触摸LED手电筒、金属壳触摸调光台灯、其他LED调光灯饰或需要PWM输出控制的触摸式产品。

1、简介:SJT8003是一颗适用于LED灯光亮度调节和开关控制的单通道触摸芯片,有单键单输出的无极调光、单键单输出的三段调光以及单键双输出的无极调光功能,无极调光具亮度记忆功能和渐亮渐暗调光效果,灯光亮度可根据需要随意调整,操作简单方便;SJT8003可在非导电类材质(如玻璃、亚克力、塑胶、陶瓷等材质)的隔离下达到触摸调光功能,具防尘、防水、防刮、强固耐用及安全性高等优点;触摸感应按键的灵敏度可根据实际情况自由调节,外围元件少,应用电路非常简单,降低生产成本。

SJT8003具备环境温度及湿度的自动适应能力,不会受天气变化影响其灵敏度及工作稳定性。

抗电源干扰及手机干扰特性好。

EFT可以达到±2KV以上,近距离、多角度手机干扰情况下,触摸响应灵敏度及可靠性不受影响。

2、管脚定义3、电气参数:4、电路应用:4.1单键单输出N-MOS 驱动的标准应用原理:注:0表示直接接至VSS ,1表示直接接至DC 5VOPT1OPT2OPT3功能描述111突变、无亮度记忆的单键单输出无极调光110突变、带亮度记忆的单键单输出无极调光001LED 三段调光,顺序:低亮-中亮-高亮-OFF 0LED 三段调光,顺序:高亮-中亮-低亮-OFF4.2单键双输出N-MOS 驱动的标准应用原理:注:0表示直接接至VSS ,1表示直接接至DC 5V4.3采用恒流IC 作为驱动的参考应用电路OPT3功能描述1突变、无亮度记忆的单键双输出无极调光0突变、带亮度记忆的单键双输出无极调光5、功能介绍:5.1突变、无亮度记忆的单键单输出无极调光:►S0为触摸输入端,PWM1为LED输出端,初始上电时,灯光为关闭状态。

LED电视高效无屏闪分段调光技术的应用

LED电视高效无屏闪分段调光技术的应用

F LED电视高效无屏闪分段调光技术的应用The application of LED TV’s high efficiency non flashing section dimming technology胡向峰(创维集团 TV产品研究院,广东 深圳 518108)摘 要:LED液晶电视普遍采用PWM调光方式,图像以一定的频率亮暗变化。

电视在播放画面的过程中,LED背光源的亮灭导致画面出现闪烁或不规则闪动,使用者一般不会察觉。

为了让LED屏在正常收看时不会出现闪烁,使液晶电视呈现清晰稳定的图像,进而有效保护眼睛,以便体验最舒适的视觉感受,基于此,提出一种无屏闪护眼健康电视的背光控制方式,即高效无屏闪分段调光技术,有效地解决了单一使用模拟调光或PWM各自所带来的问题,同时该技术有利于提高整机调光时的能效,节能省电。

关键词:LED电视;高效;无屏闪;分段式调光0 引言目前,LED电视及其他液晶显示设备的模组背光驱动芯片主要采用两种调光方式:模拟调光(analog dimming)和PWM调光。

模拟调光控制的电压范围一般较小,导致其控制的灯条电流调节范围较小,随着实际应用中灯条电流的不断增大,模组背光在模拟调光达到最小电平时,模组灯条仍然电流较大,背光亮度依然较高,很难满足模组由亮到暗的全范围控制。

PWM调光是目前普遍采用的一种调光方式,广泛应用于LED电视领域和其他大尺寸显示设备。

在模组亮度控制时,通过调节PWM占空比,模组背光在由暗到亮控制的全范围内能实现较好调节,但是,PWM调光会存在与屏体玻璃画面匹配时的滚动干扰、模组光效低以及恒流电感调光时噪音大等问题。

基于模拟调光和PWM调光各自的特点,本文提出了采用一种模拟调光和PWM调光相结合的高效无屏闪分段调光控制技术。

1 LED屏闪产生的原因目前,LED TV普遍采用PWM调光技术,如图1所示。

由主板发出的PWM调光信号以100Hz~15kHz的频率控制LED背光模组灯条的开通和关断。

无极调光方案

无极调光方案

无极调光方案第1篇无极调光方案一、方案背景随着科技的不断发展,照明行业逐步迈入智能化时代。

无极调光技术以其出色的调光效果、节能降耗、延长灯具寿命等优点,被广泛应用于各类照明场合。

为满足市场需求,提高照明品质,本方案将针对无极调光技术进行详细规划。

二、方案目标1. 实现灯具亮度的无级调节,满足不同场合的照明需求。

2. 提高照明系统的能效,降低能耗。

3. 延长灯具使用寿命,降低维护成本。

4. 确保照明系统的稳定性和安全性。

三、方案内容1. 技术选型(1)采用无极调光技术,实现灯具亮度的无级调节。

(2)选用高效、低耗的LED灯具,提高能效。

(3)采用智能控制系统,实现照明设备的远程控制与自动化管理。

2. 系统设计(1)照明系统设计根据不同场合的照明需求,选用合适的LED灯具,结合无极调光技术,实现亮度的无级调节。

(2)智能控制系统设计选用具备远程控制、自动化管理功能的智能控制系统,实现以下功能:a. 远程开关灯:通过手机APP、电脑等终端设备,实现对灯具的远程开关控制。

b. 亮度调节:通过APP、电脑等终端设备,实现灯具亮度的无级调节。

c. 情景模式:根据不同场合需求,预设多种情景模式,实现一键切换。

d. 定时开关:设置定时开关灯,实现自动化管理。

e. 能耗监测:实时监测照明系统的能耗情况,提供能耗统计与数据分析。

3. 设备选型(1)LED灯具:选用高效、低耗、寿命长的LED灯具,确保照明效果。

(2)无极调光器:选用稳定性高、调光性能优良的无极调光器。

(3)智能控制系统:选用具备远程控制、自动化管理功能的智能控制系统。

4. 施工与验收(1)严格按照相关规范进行施工,确保工程质量。

(2)施工过程中,加强对工程质量的监督与检查,确保工程质量。

(3)工程验收时,对照明效果、系统功能、设备性能等方面进行全面检查,确保工程满足需求。

四、方案实施与保障1. 加强项目组织与管理,确保项目按期完成。

2. 强化技术人员培训,提高施工水平。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Mar. 02, 2016
TZENGPOWER 零件清单
LXR211W
C Tzengpower Technology Ltd., 2016 3/4
Mar. 02, 2016
TZENGPOWER PCB 布线
第一层正视图:
第二层透视图:
LXR211W
C Tzengpower Technology Ltd., 2016 4/4
电气特性:
• 工作电压:2.2V ~ 5.5V
• 工作温度:-40℃ ~ 85℃
目录: 特点 --------------------------------------- 1 应用电路原理图 ------------------------ 2 零件清单 --------------------------------- 3 PCB 布线 -------------------------------- 4
Mar. 02, 2016
C Tzengpower Technology Ltd., 2016 1/4
Mar. 02, 2016
TZENGPOWER
应用电路原理图
LXR211W 与晶丰明源 BP2838G LED 驱动芯片 实现 红外线无极/分段/开关 调光调色
LXR211W
C Tzengpower Technology Ltd., 2016 2/4
TZENGPOWER
LXR21ቤተ መጻሕፍቲ ባይዱW
LED 遥控无极调光调色 接收控制芯片 LXR211W 红外线遥控应用说明书
特点:
• 无频闪
• 亮度与色温个别调整,互不影响 • 亮度与色温记忆 • 可实现 无极/分段/开关 调光调色 • 2 路 PWM 输出 • 1 路次光源控制输出 • 可搭配红外线遥控器芯片 LXT310
VDD AUX
NC PWM2
SOP-8
GND RX PWM1 SW
VDD AUX* NC PWM2 SW PWM1 RX GND
电源正极 次光源控制输出 无连接 PWM 输出 2 开关信号输入 PWM 输出 1 遥控信号输入 电源负极
备注:
* AUX 脚为次光源控制输出端,可连接次光源的电源开关控制电路 或继电器的开关控制电路。
