电磁波屏蔽原理和屏蔽材料

合集下载

电磁屏蔽材料简介介绍

电磁屏蔽材料简介介绍
感谢观看
数十dB。
导电高分子材料
轻质,柔性,良好的加工性能
描述:导电高分子材料是通过在高分子基体中添加导 电填料(如碳黑、金属粉末等)而制成的。这类材料 结合了高分子材料的轻质、柔性和加工性能与导电填 料的导电性能,实现了良好的电磁屏蔽效果。导电高 分子材料通常具有良好的可塑性,可通过注塑、挤出 等成型工艺加工成各种形状,广泛应用于电子设备的 电磁屏蔽。
碳基电磁屏蔽材料
高导电性,低密度,良好的耐腐蚀性
描述:碳基电磁屏蔽材料是以碳元素为主要成分的材料 ,如石墨烯、碳纤维等。这类材料具有高导电性、低密 度和良好的耐腐蚀性等特点,因此在电磁屏蔽领域具有 很大的潜力。碳基电磁屏蔽材料可以通过调整碳元素的 形态和结构来实现对电磁波的高效吸收和反射,从而达 到优异的电磁屏蔽性能。同时,由于其低密度和良好的 耐腐蚀性,碳基电磁屏蔽材料在航空航天、军事等领域 具有广泛的应用前景。
求通常更高。
材料的导电性能
导电性能定义
电磁屏蔽材料的导电性能是指其 传导电流的能力。良好的导电性 能有助于提高材料的屏蔽效能。
影响因素
材料的导电性能受其成分、晶体结 构、杂质含量等因素影响。一般来 说,金属材料具有优异的导电性能 。
评价标准
在评价电磁屏蔽材料的导电性能时 ,需要考虑其在不同频率下的导电 表现。高导电性能有助于实现更好 的电磁屏蔽效果。
03
电磁屏蔽材料性能评价
电磁屏蔽效能
屏蔽效能定义
电磁屏蔽材料的屏蔽效能是指其 对电磁波信号的衰减能力,通常 使用分贝(dB)作为单位进行衡
量。
影响因素
材料的屏蔽
加,屏蔽效能会提高。
评价标准
高屏蔽效能是电磁屏蔽材料追求 的目标之一。根据不同应用场景 ,屏蔽效能的要求也会有所差异 ,例如军事领域对屏蔽效能的要

电磁波屏蔽原理和屏蔽材料复习课程

电磁波屏蔽原理和屏蔽材料复习课程

电磁波屏蔽原理和屏蔽材料电磁波屏蔽原理和屏蔽材料作者:陈亚庆指导老师:魏相飞摘要:电磁波对人类文明与社会发展具有重要的意义。

电磁波作为信息的载体应用于通信、广播、电视,作为探求未知物质世界的手段用于雷达、导航、遥感遥测等。

随着科学技术的发展,越来越多的电磁波的应用被发现。

但电磁波在造福人类的同时也给环境带来污染。

本课题要求通过广泛的调研,了解电磁波的传播原理,屏蔽原理以及相关的屏蔽材料。

关键字:电磁波;电磁波屏蔽;电磁波屏蔽材料。

The Electromagnetic Shielding Principle And ShieldingMaterialAbstract:The electromagnetic wave to the human civilization and social development has the vital significance. Electromagnetic wave as the carrier of application information in communication, broadcast, television, by exploring the unknown material world means used in radar, navigation, remote sensing etc. With the development of science and technology, more and more application of electromagnetic waves was found. But the electromagnetic wave in the benefit of mankind but also pollute the environment. This topic through extensive investigation andresearch, understand the electromagnetic shielding and material, shielding principle and materialKeyword:Electromagnetic waves,; electromagnetic screen; Electromagnetic shielding materials.引言:老一辈物理学家麦克斯韦,赫兹等发现并创立了电磁理论,为后人开拓电磁波在各个领域内的应用奠定了坚实的基础;如今,电磁波已经成为我们生产生活不可或缺的工具,随着科技的发展和人类认识水平的提高,电磁波应用的途径越来越多、范围越来越广。

电磁屏蔽基本原理介绍

电磁屏蔽基本原理介绍

电磁屏蔽基本原理介绍电磁屏蔽是指通过采取一定的措施,将电磁辐射或电磁波的干扰降至可接受的水平的过程。

在现代社会中,电磁辐射已经成为无处不在的存在,如电视、手机、电脑等电子设备都会产生电磁辐射。

然而,过高的电磁辐射会对人体和其他电子设备造成不良影响,因此电磁屏蔽就显得尤为重要。

电磁屏蔽的基本原理可以归纳为两个方面:屏蔽材料和屏蔽结构。

1. 屏蔽材料:屏蔽材料是指用于隔离电磁辐射的材料,常见的屏蔽材料包括金属、导电涂料、导电纤维等。

这些材料具有良好的导电性能,能够吸收或反射电磁波,从而降低电磁辐射的强度。

金属是一种常用的屏蔽材料,如铜、铝等。

金属具有良好的导电性和反射性,能够有效地吸收和反射电磁波。

常见的金属屏蔽材料有金属屏蔽罩、金属屏蔽板等。

导电涂料是一种将导电材料加入到涂料中形成的涂层,具有良好的导电性能。

通过在电子设备的外壳或电路板上涂覆导电涂料,可以形成一层导电膜,起到屏蔽电磁辐射的作用。

导电纤维是一种将导电材料织入纤维中形成的材料,具有良好的导电性能和柔软性。

导电纤维可以用于制作电磁屏蔽布料,可以用于制作电子设备的屏蔽罩或服装等。

2. 屏蔽结构:屏蔽结构是指通过设计合理的结构来实现电磁屏蔽的效果。

常见的屏蔽结构包括屏蔽罩、屏蔽壳、屏蔽膜等。

屏蔽罩是一种金属或导电塑料制成的外壳,可以将电子设备完全包裹在内,从而阻挡电磁波的传播。

屏蔽罩通常具有开口和连接器,以便电子设备与外界进行通信。

屏蔽壳是一种金属或导电塑料制成的外壳,可以将电子设备的关键部件包裹在内,从而阻挡电磁波的干扰。

屏蔽壳通常具有开口和密封装置,以便维修和保养。

屏蔽膜是一种将导电材料涂覆在基材上形成的薄膜,可以用于电子设备的屏蔽。

屏蔽膜具有柔软性和可塑性,可以根据需要进行剪裁和粘贴,方便实现电磁屏蔽。

总结:电磁屏蔽是通过屏蔽材料和屏蔽结构来降低电磁辐射的干扰。

屏蔽材料具有良好的导电性能,能够吸收或反射电磁波;屏蔽结构通过设计合理的结构来实现电磁屏蔽的效果。

电磁防护原理

电磁防护原理

电磁防护原理
电磁防护原理是指采取一系列措施来保护设备和系统免受电磁干扰的影响。

电磁防护原理基于以下几个关键概念:
1. 屏蔽:通过使用金属或导电材料来包围电子设备或系统,形成屏蔽层,从而阻挡外部电磁波的干扰。

屏蔽材料通常具有良好的导电性和导磁性能。

2. 接地:将设备的金属外壳或屏蔽层与地面连接,通过与地接触,将电磁干扰信号引导到大地中,以减轻干扰的影响。

3. 滤波:在设备的信号输入端或电源线上使用滤波器,用于去除电磁干扰信号。

滤波器通常由电容器和电感器组成,能够将高频噪声滤除,保持输入信号的纯净。

4. 隔离:将设备或线路分隔开来,以防止电磁干扰信号从一个设备传播到其他设备。

常见的隔离措施包括使用光纤通信、电气隔离器件等。

5. 地线设计:在电磁防护中重要的一环是良好的地线设计。

合理连接接地线和设备,确保接地电阻低,能够有效地排除电磁干扰,保护设备免受外部干扰影响。

6. 合理布线:在电磁防护中,布线工作也很关键。

合理规划设备之间的布局,减少电磁感应和串扰现象,保证系统的稳定性和可靠性。

通过实施以上电磁防护原理以及其他针对性的措施,可以最大程度地保护设备或系统免受电磁干扰的影响,提高设备的抗干扰能力和工作可靠性。

电磁波屏蔽仪原理

电磁波屏蔽仪原理

电磁波屏蔽仪原理
电磁波屏蔽仪原理是基于电磁波的传播特性和阻隔材料的物理性质。

电磁波屏蔽仪采用屏蔽材料(如金属、金属网格等)制成的外壳,能够有效地吸收、反射或散射传入的电磁波,从而达到屏蔽的效果。

其原理可以概括为以下几个方面:
1. 反射作用:屏蔽材料具有较高的导电性,当电磁波作用到屏蔽材料上时,电磁波会被屏蔽材料反射回去,减少了波的传播。

金属材料的电导率高,能够有效地反射电磁波。

2. 吸收作用:屏蔽材料内部可能添加了吸波材料,能够将电磁波能量吸收,转化为热能或其他形式的能量。

吸收材料一般具有较高的介电损耗和磁损耗,能够将电磁波的能量损耗在材料内部。

3. 散射作用:屏蔽材料表面可能具有粗糙的结构,当电磁波作用到屏蔽材料上时,由于结构的不规则性,电磁波会以不同的角度散射,从而减少了电磁波的传播。

综上所述,电磁波屏蔽仪通过反射、吸收和散射等作用,将电磁波的能量减弱,从而达到屏蔽的效果。

屏蔽器原理

屏蔽器原理

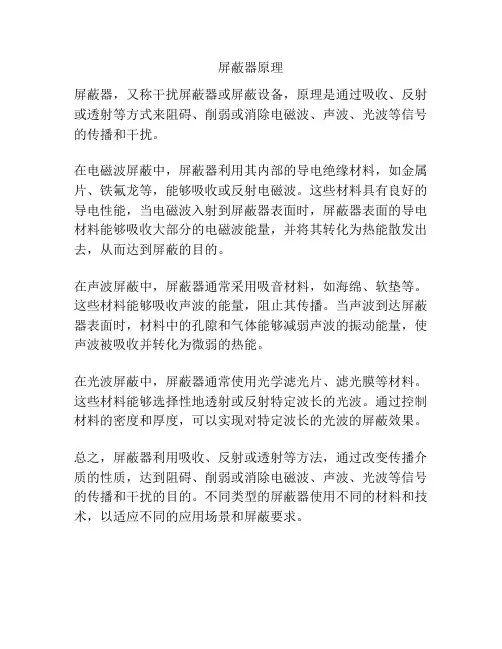

屏蔽器原理
屏蔽器,又称干扰屏蔽器或屏蔽设备,原理是通过吸收、反射或透射等方式来阻碍、削弱或消除电磁波、声波、光波等信号的传播和干扰。

在电磁波屏蔽中,屏蔽器利用其内部的导电绝缘材料,如金属片、铁氟龙等,能够吸收或反射电磁波。

这些材料具有良好的导电性能,当电磁波入射到屏蔽器表面时,屏蔽器表面的导电材料能够吸收大部分的电磁波能量,并将其转化为热能散发出去,从而达到屏蔽的目的。

在声波屏蔽中,屏蔽器通常采用吸音材料,如海绵、软垫等。

这些材料能够吸收声波的能量,阻止其传播。

当声波到达屏蔽器表面时,材料中的孔隙和气体能够减弱声波的振动能量,使声波被吸收并转化为微弱的热能。

在光波屏蔽中,屏蔽器通常使用光学滤光片、滤光膜等材料。

这些材料能够选择性地透射或反射特定波长的光波。

通过控制材料的密度和厚度,可以实现对特定波长的光波的屏蔽效果。

总之,屏蔽器利用吸收、反射或透射等方法,通过改变传播介质的性质,达到阻碍、削弱或消除电磁波、声波、光波等信号的传播和干扰的目的。

不同类型的屏蔽器使用不同的材料和技术,以适应不同的应用场景和屏蔽要求。

电磁波屏蔽原理

电磁波屏蔽原理

电磁波屏蔽原理
电磁波是一种具有电场和磁场的波动,它在空间中传播并可以传递能量。

然而,电磁波也可能对人体和设备造成一定的危害,因此在某些场合需要对电磁波进行屏蔽。

电磁波屏蔽原理是指利用一定的材料或结构来阻止电磁波的传播,从而达到保护人体和设备的目的。

电磁波屏蔽原理的核心在于阻止电磁波的传播。

在实际应用中,常见的屏蔽材
料包括金属材料、导电涂料、金属网格等。

这些材料具有良好的导电性能,可以有效地吸收或反射电磁波。

此外,还可以通过设计特定的结构来实现电磁波的屏蔽,比如采用金属屏蔽罩、金属屏蔽门等。

电磁波屏蔽原理的关键在于选择合适的材料和结构。

一般来说,对于高频电磁波,金属材料是比较理想的屏蔽材料,因为金属具有良好的导电性能和较高的反射率。

而对于低频电磁波,导电涂料和金属网格等材料也可以起到较好的屏蔽效果。

此外,屏蔽结构的设计也非常重要,合理的结构可以提高屏蔽效果,减少电磁波的泄漏。

在实际应用中,电磁波屏蔽原理被广泛应用于电子设备、通信设备、医疗设备
等领域。

比如,在手机、电脑等设备中,常常使用金属屏蔽罩来屏蔽电磁波,以减少对人体的辐射。

在无线通信基站、雷达站等设备中,也会采用金属屏蔽罩来减少电磁波的泄漏,保护周围的人员和设备安全。

总之,电磁波屏蔽原理是通过选择合适的材料和结构来阻止电磁波的传播,从
而保护人体和设备的安全。

在实际应用中,需要根据具体的情况选择合适的屏蔽材料和结构,以达到最佳的屏蔽效果。

通过合理的屏蔽设计,可以有效地减少电磁波对人体和设备的危害,保障人们的健康和设备的正常运行。

电磁屏蔽和吸波材料的研究进展

电磁屏蔽和吸波材料的研究进展

电磁屏蔽和吸波材料1、引言随着现代电子工业的快速发展,各种无线通信系统和高频电子器件数量的急剧增加,导致了电磁干扰现象的增多和电磁污染问题的日渐突出。

电磁波辐射已成为继噪声污染、大气污染、水污染、固体废物污染之后的又一大公害。

电磁波辐射产生的电磁干扰(EMI)不仅会影响各种电子设备的正常运行,而且对身体健康也有危害。

目前,主要的抗电磁千扰技术包括:屏蔽技术、接地技术和滤波技术。

其中,屏蔽技术的主要方法是采用各种屏蔽材料对电磁辐射进行有效阻隔与损耗。

吸波功能材料的研究是军事隐身技术领域中的前沿课题之一,其目的是最大限度地减少或消除雷达、红外等对目标的探测。

世界上多个国家相继展开了对战机、巡航导弹、舰艇等军事用吸波材料的研究。

由于电磁屏蔽材料和吸波材料在社会生活和国防建设中的重要作用,因而其研究开发成为人们日益关注的重要课题。

2、电磁屏蔽和吸波材料的基本原理材料对电磁波屏蔽和吸收的程度用屏蔽效能(SE)来表示,单位为分贝(dB),一般来说,SE 越大,则衰减的程度越高。

2.1屏蔽体对电磁波的衰减机理屏蔽体对电磁波的衰减机理有3种: (l)空气·屏蔽体界面的阻抗不连续性,对入射电磁波产生反射衰减; (2)未被表面反射而进入屏蔽体内的电磁波被屏蔽材料吸收的衰减; (3)进入屏蔽体内未被吸收衰减的电磁波到达屏蔽体一空气界面时因阻抗不连续性被反射,并在屏蔽体内部发生多次反射衰减。

屏蔽效能可用下式表示:SE T = SE R+ SE A+ SE M(1)式中:SE R表示反射损失,SE A表示吸收损失,SE M表示多次反射损失。

2.2吸波材料的基本物理原理吸波材料的基本物理原理是,材料对入射电磁波实现有效吸收,将电磁波能量转换为热能或其它形式的能量而损耗掉。

该材料应具备两个特性即波阻抗匹配特性和衰减特性。

波阻抗匹配特性即创造特殊的边界条件是入射电磁波在材料介质表面的反射系数r 最小,从而尽可能的从表面进入介质内部。

电磁屏蔽原理及材料分析初探

电磁屏蔽原理及材料分析初探

电磁屏蔽原理及材料分析初探摘要:简单介绍了电磁屏蔽原理,并对电磁屏蔽进行分类,在此基础上,主要介绍了常用的电磁屏蔽材料。

关键词:电磁屏蔽原理材料电子设备工作时,会受到各种电磁干扰(electro-magnetic interference),包括自身的干扰和来自其它设备的干扰,同时也会对其它设备产生电磁干扰。

电磁干扰若超过了设备的允许值,就会影响设备的正常工作。

电磁屏蔽有2个目的,一方面能防止干扰源对设备或系统内部产生有害影响,另一方面也可以防止设备或系统内有害的电磁辐射向外传播。

为了满足这些设备对电磁干扰屏蔽的需要,在过去的几年中人们开发了大批新的改良的产品。

1.电磁屏蔽原理电磁屏蔽是电磁兼容技术的主要措施之一。

即用金属屏蔽材料将电磁干扰源封闭起来,使其外部电磁场强度低于允许值的一种措施;或用金属屏蔽材料将电磁敏感电路封闭起来,使其内部电磁场强度低于允许值的一种措施。

电磁屏蔽效能是在电磁场中同一地点无屏蔽时的电磁场强度与加屏蔽体后的电磁场强度之比。

常用分贝数(db)表示。

屏蔽效能se 又包括吸收损失a、反射损失r和多次反射损失b组成。

如图1所示。

即se=a+r=b根据屏蔽的工作原理可将屏蔽分为以下3大类:电场屏蔽、磁场屏蔽及电磁场屏蔽。

1.1电场屏蔽当干扰源产生的干扰是以电压形式出现时,干扰源与电子设备之间就存在容性电场耦合,可将其视为分布电容间的耦合。

为消除或抑制这种干扰,要进行电场屏蔽。

其设计应遵从的原则是:(1)屏蔽体要尽量靠近受保护物,而且屏蔽体的接地必须良好;(2)屏蔽效果的好坏与屏蔽体的形状有着最直接的关系。

屏蔽体如果能够做成全封闭的金属盒最好,但在工程实践中还需要根据实际情况而定;(3)屏蔽体的材料要以良导体为好,对厚度没有严格的要求,只要有足够的强度即可。

1.2磁场屏蔽当干扰源以电流的形式出现时,此电流所产生的磁场通过互感耦合对邻近信号形成干扰。

此时,为了抑制干扰,要施行磁场屏蔽。

电磁波屏蔽材料的制备及其应用研究

电磁波屏蔽材料的制备及其应用研究

电磁波屏蔽材料的制备及其应用研究电磁波保护材料的制造与应用研究随着科技的进步,电子设备的普及,人们对于电磁波辐射带来的健康问题的关注也日益加深。

为了解决这一问题,人们开始研究制造电磁波屏蔽材料。

本文将围绕电磁波屏蔽材料的制造方法和应用进行阐述。

一、电磁波屏蔽材料的概念和种类电磁波屏蔽材料是指对电磁波进行有效屏蔽的材料,在很多领域都有广泛的应用,如电子设备、汽车、飞机等。

电磁波屏蔽材料可分为导电材料、磁性材料、电磁吸波材料、电磁波透过材料等四种类型。

1、导电材料:导电材料主要是通过金属导体和导电聚合物等实现电磁波的屏蔽。

导电材料可以将电磁波的能量吸收,阻止其进一步传播,达到屏蔽的目的。

2、磁性材料:磁性材料主要是利用铁、镍、钴等磁性材料的高磁导率和低电导率来达到电磁波屏蔽的目的。

3、电磁波透过材料:电磁波透过材料可以使电磁波从材料中穿过,但能量降低,并降低电磁波的反射和干扰作用。

4、电磁吸波材料:电磁吸波材料以让电磁波被吸收为基础,通常由热塑性或热固性树脂、氯丁橡胶、尼龙等高分子材料制成。

二、电磁波屏蔽材料的制备电磁波屏蔽材料的制备需要考虑多个因素,如制备工艺、原材料、制备工具等。

下面将就单独的几种材料分别进行介绍。

1、导电材料的制备导电材料的制备通常使用的是金属纤维、金属膜、碳纤维等材料。

这些材料需通过复合材料的方法进行制备,以满足屏蔽特性的要求。

通常采用的复合材料制备方法主要有:(1)物理混合法:通过将导电材料与高分子材料拌合,然后压制成薄片。

(2)原位聚合法:通过反应单体,使其在导电材料表面形成聚合物层。

(3)板材复合法:通过在高分子材料中铺设导电材料,形成导电薄片。

2、磁性材料的制备磁性材料是通过将磁性粉末和高分子材料混合添加剂,在真空中形成的复合材料。

该材料可以有效地屏蔽高频电磁波,同时还具有较高的磁导率。

3、电磁波透过材料的制备电磁波透过材料是通过对光学材料或非晶态材料进行物理和化学处理实现的。

电磁波屏蔽原理

电磁波屏蔽原理

电磁波屏蔽原理
电磁波屏蔽是指通过特殊材料、结构或装置来阻挡电磁波的传播。

其原理主要有以下几种:
1. 反射屏蔽:利用材料的反射特性,将电磁波反射回原来的传播方向。

这种屏蔽方式常用的材料包括金属、导电涂层等,其表面具有良好的导电性,可将电磁波反射回源头。

2. 吸收屏蔽:利用材料对电磁波的吸收能力,将电磁波转化为热能或其他形式的能量而阻止其继续传播。

常用的吸波材料包括碳纤维、铁粉等。

3. 散射屏蔽:利用材料对电磁波的散射效应,将电磁波从原来的传播方向中偏离。

散射效应可以通过调节材料的形状、大小和分布等来实现。

常见的散射材料包括金属网、金属片等。

4. 绝缘屏蔽:利用材料的绝缘性质,将电磁波的传播限制在特定的区域内。

绝缘屏蔽常用的材料包括胶体、聚合物、绝缘涂层等。

以上原理往往结合使用,通过屏蔽材料的选择、组合和优化设计,可以有效地阻挡、吸收或散射电磁波的传播,达到有效屏蔽电磁波的效果。

电路中的电磁屏蔽设计与分析

电路中的电磁屏蔽设计与分析

电路中的电磁屏蔽设计与分析在现代科技发展的背景下,电子设备在我们的日常生活中扮演着越来越重要的角色。

然而,随着电子设备的不断普及和发展,电磁干扰问题也逐渐显现出来。

为了解决这一问题,电磁屏蔽技术应运而生。

本文将探讨电路中的电磁屏蔽设计与分析,旨在提供一些有关电磁屏蔽的基本概念和方法。

1. 电磁屏蔽的基本原理电磁屏蔽是一种减少电磁波传播的技术,通过采用屏蔽材料和设计来避免电磁波对电子设备的干扰。

其基本原理是通过反射、吸收和透射来消除或减弱入射电磁波的能量。

屏蔽材料的选择对电磁屏蔽效果起着决定性作用。

2. 电磁屏蔽设计的关键因素在进行电磁屏蔽设计时,需要考虑以下几个关键因素:2.1 屏蔽材料的选择:合适的屏蔽材料应具有高导电性和高穿透率的特点,以有效地阻挡电磁波的传播。

2.2 屏蔽结构的设计:合理的屏蔽结构可以最大限度地减少电磁波的穿透和泄漏。

常用的屏蔽结构包括金属外壳、金属网罩和金属膜等。

2.3 地线设计:良好的地线设计可以有效地消除电磁干扰,提高整个电路的抗干扰能力。

3. 电磁屏蔽性能的分析方法为了评估电磁屏蔽的性能,我们可以采用以下几种方法:3.1 空腔法:通过将待测试的设备放置在一个屏蔽空腔中,利用测量待测设备内部电磁波的衰减程度来评估屏蔽效果。

3.2 射频传递法:该方法通过测量电磁波在屏蔽结构中的传输损耗来分析屏蔽性能。

3.3 屏蔽效能测试:该方法通过测量电磁波在材料或结构中的透射、反射和吸收等参数来评估屏蔽效能。

4. 电磁屏蔽设计的应用领域电磁屏蔽技术在多个领域有着广泛的应用,如通信设备、医疗设备、军事装备等。

其中,通信设备是最常见的应用领域之一。

在通信设备中,电磁屏蔽设计可以有效地减少电磁波对设备性能和信号传输质量的干扰。

5. 电磁屏蔽设计的未来发展趋势随着科技的不断进步,电磁屏蔽技术也在不断演进。

未来,我们可以期待以下几个方面的发展:5.1 新型屏蔽材料的研发:人们正在不断探索和研发具有更高导电性和更好屏蔽性能的新材料,以满足不同领域的需求。

电磁屏蔽PPT课件

电磁屏蔽PPT课件
金属网、导电涂料等。
3
电磁屏蔽原理
通过金属网和导电涂料将电磁波反射、吸收和传 播控制,减少电磁波对计算机房内设备和数据的 影响。
高压设备电磁屏蔽
高压设备电磁屏蔽
01
保护高压设备免受电磁干扰,确保设备安全运行。
电磁屏蔽材料
02
金属网、导电涂料等。
电磁屏蔽原理
03
利用金属网和导电涂料将电磁波反射、吸收和传播控制,减少
04 电磁屏蔽的应用
电子设备电磁屏蔽
电子设备电磁屏蔽
保护电子设备免受电磁干扰,确保设备正常工作。
电磁屏蔽材料
金属、导电塑料等。
电磁屏蔽原理
利用导电材料将电磁波反射、吸收和传播控制, 减少电磁波对电子设备的干扰。
计算机房电磁屏蔽
1 2
计算机房电磁屏蔽
保护计算机房内的设备和数据免受电磁干扰。
电磁屏蔽材料效果。导电塑料通过添加导电填料使塑料具有 导电性能,成本较低且易于加
工。
导电布料
金属纤维混纺布料
以金属纤维和棉、麻等纤维混 纺而成,具有较好的导电性能
和舒适性。
镀金属布料
在布料表面镀上一层金属膜, 使其具有电磁屏蔽效果。
导电织物
通过将导电纤维编织成织物, 具有良好的电磁屏蔽效果和舒 适性。
导电无纺布
电场屏蔽技术
电场屏蔽
通过采用导电性能良好的 材料(如金属、铜等)来 阻挡或减小电场的影响。
电场屏蔽原理
利用导电材料将电场吸收、 反射和引导到安全区域, 从而保护电子设备和人员 免受电场干扰。
电场屏蔽材料选择
需选用高导电性能的材料, 如金属网、金属板等。
磁场屏蔽技术
磁场屏蔽
磁场屏蔽材料选择

电磁屏蔽的原理

电磁屏蔽的原理

电磁屏蔽的原理
电磁屏蔽是一种减少电磁干扰的技术,它利用一系列的电磁屏蔽材料来隔离电磁波的传播和接收,用于保护电子设备的正常运作和减少对人体的影响。

电磁屏蔽的原理主要涉及电磁波的传播和反射、电磁波的辐射以及材料的导电性等因素。

在电磁场中,电磁波会在介质中传播,并被介质表面反射、透射、衍射等。

电磁屏蔽的主要原理是通过使用一系列的屏蔽材料,将电磁波的传播路径限制在材料的界面上。

电磁波传播时会相互干扰和干扰其他设备。

通过使用电磁屏蔽材料,可以减少电磁波的传播和干扰,从而有效保护设备的正常运作。

电磁波的辐射是电磁屏蔽的另一个重要原理。

通过采用各种屏蔽材料来减少电磁波的辐射,这些材料能够将电磁波吸收并将其转化为热能或者其他形式的能量。

这些材料能够有效地限制电磁辐射的范围,从而减少对其他设备的干扰和对人体的影响。

材料的导电性也是电磁屏蔽的基本原理之一。

通过使用导电材料,可以将电磁波的能量导入材料中,并将其吸收周围的环境中。

这些导电材料可以有效地吸收电磁波的能量,从而消除干扰和辐射。

综上所述,电磁屏蔽的原理主要包括电磁波的传播和反射、电磁波的辐射以及材料的导电性等因素。

通过使用一系列不同的电磁屏蔽材料,可以有效地减少电磁
干扰和辐射,从而保护电子设备的正常运作和减少对人体的影响。

电磁屏蔽基本原理介绍

电磁屏蔽基本原理介绍

在电子设备及电子产品中,电磁干扰Electromagnetic Interference能量通过传导性耦合和辐射性耦合来进行传输;为满足电磁兼容性要求,对传导性耦合需采用滤波技术,即采用EMI滤波器件加以抑制;对辐射性耦合则需采用屏蔽技术加以抑制;在当前电磁频谱日趋密集、单位体积内电磁功率密度急剧增加、高低电平器件或设备大量混合使用等因素而导致设备及系统电磁环境日益恶化的情况下,其重要性就显得更为突出;屏蔽是通过由金属制成的壳、盒、板等屏蔽体,将电磁波局限于某一区域内的一种方法;由于辐射源分为近区的电场源、磁场源和远区的平面波,因此屏蔽体的屏蔽性能依据辐射源的不同,在材料选择、结构形状和对孔缝泄漏控制等方面都有所不同;在设计中要达到所需的屏蔽性能,则需首先确定辐射源,明确频率范围,再根据各个频段的典型泄漏结构,确定控制要素,进而选择恰当的屏蔽材料,设计屏蔽壳体;屏蔽体对辐射干扰的抑制能力用屏蔽效能SEShielding Effectiveness来衡量,屏蔽效能的定义:没有屏蔽体时,从传输到空间某一点P的场强 1 1和加入屏蔽体后,辐射干扰源传输到空间同一点P的场强 2 2之比,用dB分贝表示;图1 屏蔽效能定义示意图屏蔽效能表达式为 dB 或dB 工程中,实际的辐射干扰源大致分为两类:类似于对称振子天线的非闭合载流导线辐射源和类似于变压器绕组的闭合载流导线辐射源;由于电偶极子和磁偶极子是上述两类源的最基本形式,实际的辐射源在空间某点产生的场,均可由若干个基本源的场叠加而成图2;因此通过对和所产生的场进行分析,就可得出实际辐射源的及和远、的场特性,从而为屏蔽分类提供良好的理论依据;图2 两类基本源在空间所产生的叠加场远近场的划分是根据两类基本源的场随1/r场点至源点的距离的变化而确定的, 为远近场的分界点,两类源在远近场的场特征及传播特性均有所不同;表1 两类源的场与传播特性场源类型近场远场场特性传播特性场特性传播特性以衰减平面波以衰减非平面波以衰减以衰减波阻抗为空间某点电场强度与磁场强度之比,场源不同、远近场不同,则波阻抗也有所不同,表2与图3分别用图表给出了的波阻抗特性;表2 两类源的波阻抗场源类型波阻抗Ω近场远场电偶极子120π120π磁偶极子120π120π能量密度包括电场分量能量密度和磁场分量能量密度,通过对由同一场源所产生的电场、磁场分量的能量密度进行比较,可以确定场源在不同区域内何种分量占主要成份,以便确定具体的屏蔽分类;能量密度的表达式由下列公式给出:电场分量能量密度磁场分量能量密度场源总能量密度表3 两类源的能量密度能量密度比较场源类型近场远场电偶极子磁偶极子表3给出了两种场源在远、近场的能量密度;从表中可以看出,两类源的近场有很大的区别,电偶极子的近场能量主要为电场分量,可忽略磁场分量;磁偶极子的近场能量主要为磁场分量,可忽略电场分量;两类源在远场时,电场、磁场分量均必须同时考虑;屏蔽类型依据上述分析可以进行以下分类:表4 屏蔽分类场源类型近场远场电偶极子非闭合载流导线电屏蔽包括静电屏蔽电磁屏蔽磁偶极子闭合载流导线磁屏蔽包括恒定磁场屏蔽电磁屏蔽电屏蔽的实质是减小两个设备或两个电路、组件、元件间电场感应的影响;电屏蔽的原理是在保证良好接地的条件下,将干扰源所产生的干扰终止于由良导体制成的屏蔽体;因此,接地良好及选择良导体做为屏蔽体是电屏蔽能否起作用的两个关键因素;磁屏蔽的原理是由屏蔽体对干扰磁场提供低磁阻的磁通路,从而对干扰磁场进行分流,因而选择钢、铁、坡莫合金等高磁导率的材料和设计盒、壳等封闭壳体成为磁屏蔽的两个关键因素;电磁屏蔽的原理是由金属屏蔽体通过对电磁波的反射和吸收来屏蔽辐射干扰源的远区场,即同时屏蔽场源所产生的电场和磁场分量;由于随着频率的增高,波长变得与屏蔽体上孔缝的尺寸相当,从而导致屏蔽体的孔缝泄漏成为电磁屏蔽最关键的控制要素;屏蔽体的泄漏耦合结构与所需抑制的频率密切相关,三类屏蔽所涉及的频率范围及控制要素如表5所示:表5 泄漏耦合结构与控制要素屏蔽类型频率范围10kHz~500kHz 1MHz~500MHz 500MHz~40GHz实际屏蔽体上同时存在多个泄漏耦合结构n个,设机箱接缝、通风孔、屏蔽体壁板等各泄漏耦合结构的单独屏蔽效能如只考虑接缝为SEii=1,2,…,n,则屏蔽体总的屏蔽效能由上式可以看出,屏蔽体的屏蔽效能是由各个泄漏耦合结构中产生最大泄漏耦合的结构所决定的,即由屏蔽最薄弱的环节所决定的;因此进行屏蔽设计时,明确不同频段的泄漏耦合结构,确定最大泄漏耦合要素是其首要的设计原则;在三类屏蔽中,磁屏蔽和电磁屏蔽的难度较大;尤其是电磁屏蔽设计中的孔缝泄漏抑制最为关键,成为屏蔽设计中应重点考虑的首要因素;图4 典型机柜结构示意图根据孔耦合理论,决定孔缝泄漏量的因素主要有两个:孔缝面积和孔缝最大线度尺寸;两者皆大,则泄漏最为严重;面积小而最大线度尺寸大则电磁泄漏仍然较大;图4所示为一典型机柜示意图,上面的孔缝主要分为四类:●机箱机柜接缝该类缝虽然面积不大,但其最大线度尺寸即缝长却非常大,由于维修、开启等限制,致使该类缝成为电子设备中屏蔽难度最大的一类孔缝,采用导电衬垫等特殊屏蔽材料可以有效地抑制电磁泄漏;该类孔缝屏蔽设计的关键在于:合理地选择导电衬垫材料并进行适当的变形控制;●通风孔该类孔面积和最大线度尺寸较大,通风孔设计的关键在于通风部件的选择与装配结构的设计;在满足通风性能的条件下,应尽可能选用屏效较高的屏蔽通风部件;●观察孔与显示孔该类型孔面积和最大线度尺寸较大,其设计的关键在于屏蔽透光材料的选择与装配结构的设计;●连接器与机箱接缝这类缝的面积与最大线度尺寸均不大,但由于在高频时导致连接器与机箱的接触阻抗急剧增大,从而使得的共模传导发射变大,往往导致整个设备的辐射发射出现超标,为此应采用导电橡胶等连接器导电衬垫;综上所述,孔缝抑制的设计要点归纳为:●合理选择屏蔽材料;●合理设计安装互连结构;电磁屏蔽电磁屏蔽是解决电磁兼容问题的重要手段之一;大部分电磁兼容问题都可以通过电磁屏蔽来解决;用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作,因此不需要对电路做任何修改;1 选择屏蔽材料屏蔽体的有效性用屏蔽效能来度量;屏蔽效能是没有屏蔽时空间某个位置的场强E1与有屏蔽时该位置的场强E2的比值,它表征了屏蔽体对电磁波的衰减程度;用于电磁兼容目的的屏蔽体通常能将电磁波的强度衰减到原来的百分之一至百万分之一,因此通常用分贝来表述屏蔽效能,这时屏蔽效能的定义公式为:SE = 20 lg E1/ E2 dB用这个定义式只能测试屏蔽材料的屏蔽效能,而无法确定应该使用什么材料做屏蔽体;要确定使用什么材料制造屏蔽体,需要知道材料的屏蔽效能与材料的什么特性参数有关;工程中实用的表征材料屏蔽效能的公式为:SE = A + R dB式中的A称为屏蔽材料的吸收损耗,是电磁波在屏蔽材料中传播时发生的,计算公式为:A=fμrσr dBt = 材料的厚度,μr = 材料的磁导率,σr = 材料的电导率,对于特定的材料,这些都是已知的;f = 被屏蔽电磁波的频率;式中的R称为屏蔽材料的反射损耗,是当电磁波入射到不同媒质的分界面时发生的,计算公式为:R=20lgZW/ZS dB式中,Zw=电磁波的波阻抗,Zs=屏蔽材料的特性阻抗;电磁波的波阻抗定义为电场分量与磁场分量的比值:Zw = E / H;在距离辐射源较近<λ/2π,称为近场区时,波阻抗的值取决于辐射源的性质、观测点到源的距离、介质特性等;若辐射源为大电流、低电压辐射源电路的阻抗较低,则产生的电磁波的波阻抗小于377,称为低阻抗波,或磁场波;若辐射源为高电压,小电流辐射源电路的阻抗较高,则波阻抗大于377,称为高阻抗波或电场波;关于近场区内波阻抗的具体计算公式本文不予论述,以免冲淡主题,感兴趣的读者可以参考有关电磁场方面的参考书;当距离辐射源较远>λ/2π,称为远场区时,波波阻抗仅与电场波传播介质有关,其数值等于介质的特性阻抗,空气为377Ω;屏蔽材料的阻抗计算方法为:|ZS|=×10-7fμr/σr Ωf=入射电磁波的频率Hz,μr=相对磁导率,σr=相对电导率从上面几个公式,就可以计算出各种屏蔽材料的屏蔽效能了,为了方便设计,下面给出一些定性的结论;●在近场区设计屏蔽时,要分别考虑电场波和磁场波的情况;●屏蔽电场波时,使用导电性好的材料,屏蔽磁场波时,使用导磁性好的材料;●同一种屏蔽材料,对于不同的电磁波,屏蔽效能使不同的,对电场波的屏蔽效能最高,对磁场波的屏蔽效能最低,也就是说,电场波最容易屏蔽,磁场波最难屏蔽;●一般情况下,材料的导电性和导磁性越好,屏蔽效能越高;●屏蔽电场波时,屏蔽体尽量靠近辐射源,屏蔽磁场源时,屏蔽体尽量远离磁场源;有一种情况需要特别注意,这就是1kHz以下的磁场波;这种磁场波一般由大电流辐射源产生,例如,传输大电流的电力线,大功率的变压器等;对于这种频率很低的磁场,只能采用高导磁率的材料进行屏蔽,常用的材料是含镍80%左右的坡莫合金;2 孔洞和缝隙的电磁泄漏与对策一般除了低频磁场外,大部分金属材料可以提供100dB以上的屏蔽效能;但在实际中,常见的情况是金属做成的屏蔽体,并没有这么高的屏蔽效能,甚至几乎没有屏蔽效能;这是因为许多设计人员没有了解电磁屏蔽的关键;首先,需要了解的是电磁屏蔽与屏蔽体接地与否并没有关系;这与静电场的屏蔽不同,在静电中,只要将屏蔽体接地,就能够有效地屏蔽静电场;而电磁屏蔽却与屏蔽体接地与否无关,这是必须明确的;电磁屏蔽的关键点有两个,一个是保证屏蔽体的导电连续性,即整个屏蔽体必须是一个完整的、连续的导电体;另一点是不能有穿过机箱的导体;对于一个实际的机箱,这两点实现起来都非常困难;首先,一个实用的机箱上会有很多孔洞和孔缝:通风口、显示口、安装各种调节杆的开口、不同部分结合的缝隙等;屏蔽设计的主要内容就是如何妥善处理这些孔缝,同时不会影响机箱的其他性能美观、可维性、可靠性;其次,机箱上总是会有电缆穿出入,至少会有一条电源电缆;这些电缆会极大地危害屏蔽体,使屏蔽体的屏蔽效能降低数十分贝;妥善处理这些电缆是屏蔽设计中的重要内容之一穿过屏蔽体的导体的危害有时比孔缝的危害更大;当电磁波入射到一个孔洞时,其作用相当于一个偶极天线图1,当孔洞的长度达到λ/2时,其辐射效率最高与孔洞的宽度无关,也就是说,它可以将激励孔洞的全部能量辐射出去;对于一个厚度为0材料上的孔洞,在远场区中,最坏情况下造成最大泄漏的极化方向的屏蔽效能实际情况下屏蔽效能可能会更大一些计算公式为:SE=100 - 20lgL - 20lg f + 20lg 1 + L/H dB若L ≥λ/2,SE = 0 dB式中各量:L = 缝隙的长度mm,H = 缝隙的宽度mm,f = 入射电磁波的频率MHz;在近场区,孔洞的泄漏还与辐射源的特性有关;当辐射源是电场源时,孔洞的泄漏比远场时小屏蔽效能高,而当辐射源是磁场源时,孔洞的泄漏比远场时要大屏蔽效能低;近场区,孔洞的电磁屏蔽计算公式为:若ZC >D·f:SE = 48 + 20lg ZC - 20lgL·f+ 20lg 1 + L/H若Zc<D·f:SE = 20lg D/L + 20lg 1 + L/H式中:Zc=辐射源电路的阻抗Ω,D = 孔洞到辐射源的距离m,L、H = 孔洞长、宽mm,f = 电磁波的频率MHz说明:● 在第二个公式中,屏蔽效能与电磁波的频率没有关系;● 大多数情况下,电路满足第一个公式的条件,这时的屏蔽效能大于第二中条件下的屏蔽效能;● 第二个条件中,假设辐射源是纯磁场源,因此可以认为是一种在最坏条件下,对屏蔽效能的保守计算;● 对于磁场源,屏蔽效能与孔洞到辐射源的距离有关,距离越近,则泄漏越大;这点在设计时一定要注意,磁场辐射源一定要尽量远离孔洞;多个孔洞的情况当N个尺寸相同的孔洞排列在一起,并且相距很近距离小于λ/2时,造成的屏蔽效能下降为20lgN1/2;在不同面上的孔洞不会增加泄漏,因为其辐射方向不同,这个特点可以在设计中用来避免某一个面的辐射过强;除了使孔洞的尺寸远小于电磁波的波长,用辐射源尽量远离孔洞等方法减小孔洞泄漏以外,增加孔洞的深度也可以减小孔洞的泄漏,这就是截止波导的原理;一般情况下,屏蔽机箱上不同部分的结合处不可能完全接触,只能在某些点接触上,这构成了一个孔洞阵列;缝隙是造成屏蔽机箱屏蔽效能降级的主要原因之一;减小缝隙泄漏的方法有:● 增加导电接触点、减小缝隙的宽度,例如使用机械加工的手段如用铣床加工接触表面来增加接触面的平整度,增加紧固件螺钉、铆钉的密度;● 加大两块金属板之间的重叠面积;● 使用电磁密封衬垫,电磁密封衬垫是一种弹性的导电材料;如果在缝隙处安装上连续的电磁密封衬垫,那么,对于电磁波而言,就如同在液体容器的盖子上使用了橡胶密封衬垫后不会发生液体泄漏一样,不会发生电磁波的泄漏;3 穿过屏蔽体的导体的处理造成屏蔽体失效的另一个主要原因是穿过屏蔽体的导体;在实际中,很多结构上很严密的屏蔽机箱机柜就是由于有导体直接穿过屏蔽箱而导致电磁兼容试验失败,这是缺乏电磁兼容经验的设计师感到困惑的典型问题之一;判断这种问题的方法是将设备上在试验中没有必要连接的电缆拔下,如果电磁兼容问题消失,说明电缆是导致问题的因素;解决这个问题有两个方法:● 对于传输频率较低的信号的电缆,在电缆的端口处使用低通滤波器,滤除电缆上不必要的高频频率成分,减小电缆产生的电磁辐射因为高频电流最容易辐射;这同样也能防止电缆上感应到的环境噪声传进设备内的电路;● 对于传输频率较高的信号的电缆,低通滤波器可能会导致信号失真,这时只能采用屏蔽的方法;但要注意屏蔽电缆的屏蔽层要360°搭接,这往往是很难的;在电缆端口安装低通滤波器有两个方法● 安装在线路板上,这种方法的优点是经济,缺点是高频滤波效果欠佳;显然,这个缺点对于这种用途的滤波器是十分致命的,因为,我们使用滤波器的目的就是滤除容易导致辐射的高频信号,或者空间的高频电磁波在电缆上感应的电流;● 安装在面板上,这种滤波器直接安装在屏蔽机箱的金属面板上,如馈通滤波器、滤波阵列板、滤波连接器等;由于直接安装在金属面板上,滤波器的输入、输出之间完全隔离,接地良好,导线上的干扰在机箱端口上被滤除,因此滤波效果十分理想;缺点是安装需要一定的结构配合,这必须在设计初期进行考虑;由于现代电子设备的工作频率越来越高,对付的电磁干扰频率也越来越高,因此在面板上安装干扰滤波器成为一种趋势;一种使用十分方便、性能十分优越的器件就是滤波连接器;滤波连接器的外形与普通连接器的外形完全相同,可以直接替换;它的每根插针或孔上有一个低通滤波器;低通滤波器可以是简单的单电容电路,也可以是较复杂的电路;解决电缆上干扰的一个十分简单的方法是在电缆上套一个铁氧体磁环,这个方法虽然往往有效,但是有一些条件;许多人对铁氧体寄予了过高期望,只要一遇到电缆辐射的问题,就在电缆上套铁氧体,往往会失望;铁氧体磁环的效果预测公式为:共模辐射改善 =20lg加磁环后的共模环路阻抗/加磁环前的共模环路阻抗例如,如果没加铁氧体时的共模环路阻抗为100Ω,加了铁氧体以后为1000Ω,则共模辐射改善为20dB;说明:有时套上铁氧体后,电磁辐射并没有明显的改善,这并不一定是铁氧体没有起作用,而可能是除了这根电缆以外,还有其他辐射源;在电缆上使用铁氧体磁环时,要注意下列一些问题:● 磁环的内径尽量小● 磁环的壁尽量厚● 磁环尽量长● 磁环尽量安装在电缆的端头处金属屏蔽效率可用屏蔽效率SE对屏蔽罩的适用性进行评估,其单位是分贝,计算公式为 SEdB=A+R+B 其中 A:吸收损耗dB R:反射损耗dB B:校正因子dB适用于薄屏蔽罩内存在多个反射的情况一个简单的屏蔽罩会使所产生的电磁场强度降至最初的十分之一,即SE等于20dB;而有些场合可能会要求将场强降至为最初的十万分之一,即SE要等于100dB;吸收损耗是指电磁波穿过屏蔽罩时能量损耗的数量,吸收损耗计算式为AdB=f×σ×μ1/2×t其中 f:频率MHz μ:铜的导磁率σ:铜的导电率 t:屏蔽罩厚度反射损耗近场的大小取决于电磁波产生源的性质以及与波源的距离;对于杆状或直线形发射天线而言,离波源越近波阻越高,然后随着与波源距离的增加而下降,但平面波阻则无变化恒为377;相反,如果波源是一个小型线圈,则此时将以磁场为主,离波源越近波阻越低;波阻随着与波源距离的增加而增加,但当距离超过波长的六分之一时,波阻不再变化,恒定在377处;反射损耗随波阻与屏蔽阻抗的比率变化,因此它不仅取决于波的类型,而且取决于屏蔽罩与波源之间的距离;这种情况适用于小型带屏蔽的设备;近场反射损耗可按下式计算R电dB=20×lg r-30×lg f-10×lgμ/σ R磁dB=+20×lg r+10×lg f+10×lgμ/σ其中 r:波源与屏蔽之间的距离;SE算式最后一项是校正因子B,其计算公式为B=20lg-exp-2t/σ此式仅适用于近磁场环境并且吸收损耗小于10dB的情况;由于屏蔽物吸收效率不高,其内部的再反射会使穿过屏蔽层另一面的能量增加,所以校正因子是个负数,表示屏蔽效率的下降情况;EMI抑制策略只有如金属和铁之类导磁率高的材料才能在极低频率下达到较高屏蔽效率;这些材料的导磁率会随着频率增加而降低,另外如果初始磁场较强也会使导磁率降低,还有就是采用机械方法将屏蔽罩作成规定形状同样会降低导磁率;综上所述,选择用于屏蔽的高导磁性材料非常复杂,通常要向EMI屏蔽材料供应商以及有关咨询机构寻求解决方案;在高频电场下,采用薄层金属作为外壳或内衬材料可达到良好的屏蔽效果,但条件是屏蔽必须连续,并将敏感部分完全遮盖住,没有缺口或缝隙形成一个法拉第笼;然而在实际中要制造一个无接缝及缺口的屏蔽罩是不可能的,由于屏蔽罩要分成多个部分进行制作,因此就会有缝隙需要接合,另外通常还得在屏蔽罩上打孔以便安装与插卡或装配组件的连线;设计屏蔽罩的困难在于制造过程中不可避免会产生孔隙,而且设备运行过程中还会需要用到这些孔隙;制造、面板连线、通风口、外部监测窗口以及面板安装组件等都需要在屏蔽罩上打孔,从而大大降低了屏蔽性能;尽管沟槽和缝隙不可避免,但在屏蔽设计中对与电路工作频率波长有关的沟槽长度作仔细考虑是很有好处的;任一频率电磁波的波长为: 波长λ=光速C/频率Hz当缝隙长度为波长截止频率的一半时,RF波开始以20dB/10倍频1/10截止频率或6dB/8倍频1/2截止频率的速率衰减;通常RF发射频率越高衰减越严重,因为它的波长越短;当涉及到最高频率时,必须要考虑可能会出现的任何谐波,不过实际上只需考虑一次及二次谐波即可;一旦知道了屏蔽罩内RF辐射的频率及强度,就可计算出屏蔽罩的最大允许缝隙和沟槽;例如如果需要对1GHz波长为300mm的辐射衰减26dB,则150mm的缝隙将会开始产生衰减,因此当存在小于150mm的缝隙时,1GHz辐射就会被衰减;所以对1GHz频率来讲,若需要衰减20dB,则缝隙应小于15 mm150mm的1/10,需要衰减26dB时,缝隙应小于7.5 mm15mm的1/2以上,需要衰减32dB时,缝隙应小于3.75 mm7.5mm的1/2以上;可采用合适的导电衬垫使缝隙大小限定在规定尺寸内,从而实现这种衰减效果;定在规定尺寸内,从而实现这种衰减效果;。

电磁屏蔽材料简介介绍

电磁屏蔽材料简介介绍


详细描述
导电橡胶具有良好的弹性和电气性能,可 以用于制造各种形状和规格的电磁屏蔽器 件,如导电衬垫、导电胶带等,广泛应用 于电子设备和仪器仪表的电磁屏蔽。
导电泡沫
总结词
导电泡沫是一种多孔性导电材料,具有较低的密度和良好的吸音、隔热性能。
详细描述
导电泡沫由高分子材料和导电填料混合制成,具有较好的电磁屏蔽效果和缓冲性能,可以用于电子设备的减震和 隔音,同时也可以作为电磁屏蔽材料使用。
常见的多层电磁屏蔽材料包括 金属箔片叠加而成的复合材料 、金属网与绝缘材料复合而成 的复合材料等。
05
电磁屏蔽材料的发展趋势与挑 战
发展趋势
环保化
随着环保意识的增强,电磁屏蔽 材料正朝着无污染、低能耗的方 向发展,如使用可再生资源或回 收材料。
多功能化
为了满足多样化的需求,电磁屏 蔽材料正朝着多功能化的方向发 展,如同时具备电磁屏蔽、导热 、绝缘等多重性能。
电磁屏蔽。
柔性电磁屏蔽材料的屏蔽机制与 传统的刚性材料相似,主要通过 吸收和反射电磁波来实现屏蔽效
果。
常见的柔性电磁屏蔽材料包括金 属织物、柔性导电橡胶、导电涂
料等。
多层电磁屏蔽材料
多层电磁屏蔽材料是指由多层 导电材料叠加而成的复合型电 磁屏蔽材料。
多层电磁屏蔽材料的屏蔽机制 基于多层反射和吸收的原理, 能够有效地吸收和反射外界的 电磁波。
高效化
为了提高电磁屏蔽效果,电磁屏 蔽材料正朝着高效化的方向发展 ,如采用先进的制备工艺和新型 材料。
技术挑战
1 2
材料性能稳定性
电磁屏蔽材料的性能稳定性是关键技术挑战之一 ,需要解决长时间使用或复杂环境下的性能衰减 问题。
材料加工与制备

盒子屏蔽信号的原理

盒子屏蔽信号的原理

盒子屏蔽信号的原理
盒子屏蔽信号的原理主要是通过电磁屏蔽材料阻挡或吸收来自外部的电磁信号。

具体原理如下:
1. 电磁波的传播:电磁波是由电场和磁场相互作用产生的波动现象。

电磁波可以自由传播,无需媒质。

2. 电磁波的干扰:电磁波可以穿透物体并传播,当它遇到物体时,会被物体表面的导电材料吸收或反射。

这种干扰可能会影响电子设备的正常工作,例如手机信号被障碍物阻挡而无法接收。

3. 屏蔽材料的选择:为了屏蔽电磁波,常用的材料包括金属(如铁、铝、铜等)和导电材料(如碳纤维、导电涂层等)。

这些材料能够吸收或反射电磁波,从而减少外部信号的干扰。

4. 屏蔽箱的设计:屏蔽箱通常由金属或导电材料制成,外部表面是一个封闭的金属壳体,内部空间用来放置需要屏蔽的设备。

金属壳体能够有效地反射电磁波,阻止外部信号进入。

5. 屏蔽效果:盒子的屏蔽效果取决于材料的导电性能和金属壳体的结构设计。

一般来说,金属壳体的闭合性越好,屏蔽效果越好。

同时,屏蔽箱内部的设备也需要与金属壳体进行良好的接触,以确保屏蔽效果的稳定性。

总之,盒子屏蔽信号的原理是通过使用电磁屏蔽材料和金属壳体来阻挡或吸收外部的电磁信号,从而减少对设备的干扰。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电磁波屏蔽原理和屏蔽材料作者:陈亚庆指导老师:魏相飞摘要:电磁波对人类文明与社会发展具有重要的意义。

电磁波作为信息的载体应用于通信、广播、电视,作为探求未知物质世界的手段用于雷达、导航、遥感遥测等。

随着科学技术的发展,越来越多的电磁波的应用被发现。

但电磁波在造福人类的同时也给环境带来污染。

本课题要求通过广泛的调研,了解电磁波的传播原理,屏蔽原理以及相关的屏蔽材料。

关键字:电磁波;电磁波屏蔽;电磁波屏蔽材料。

The Electromagnetic Shielding Principle And Shielding Material Abstract:The electromagnetic wave to the human civilization and social development has the vital significance. Electromagnetic wave as the carrier of application information in communication, broadcast, television, by exploring the unknown material world means used in radar, navigation, remote sensing etc. With the development of science and technology, more and more application of electromagnetic waves was found. But the electromagnetic wave in the benefit of mankind but also pollute the environment. This topic through extensive investigation and research, understand the electromagnetic shielding and material, shielding principle and material Keyword:Electromagnetic waves,; electromagnetic screen; Electromagnetic shielding materials.引言:老一辈物理学家麦克斯韦,赫兹等发现并创立了电磁理论,为后人开拓电磁波在各个领域内的应用奠定了坚实的基础;如今,电磁波已经成为我们生产生活不可或缺的工具,随着科技的发展和人类认识水平的提高,电磁波应用的途径越来越多、范围越来越广。

电磁波给人们带来生活便利与社会进步的同时,也给我们环境带来了污染,危害着我们的健康。

近些年来,由于伴有电磁辐射的设施大量增加,电磁辐射对环境及人体健康的影响已成为人们关心的话题,电磁污染源包括:广播、电视电脑系统、通讯发射系统、高压输电线路、工业等等,为了更加了解我们身边无形的杀手,许多电磁方面学者做了大量研究,并获得了大量成果,研究出电磁辐射原理,总结了如屏蔽、射频接地、线路设计与元件结构等等防护方法。

各研究学者从原理出发,发现了电磁辐射对人体的危害途径并加以分类,如:慢性危害,急性危害,远期危害等以及电磁波危害人体的基本机理,如电磁波主要通过对人体几大系统的作用,如内分泌系统、心脑血管系统、中枢神经系统等。

从改变系统的均衡状态,产生各种疾病症状。

本文通过广泛的调研,介绍了电磁波的传播原理,再分析总结出电磁波的屏蔽原理。

通过对电磁波屏蔽原理的分析,了解电磁波的屏蔽材料,如何有效的预防电磁波的污染。

1 电磁波的原理电磁波(又称电磁辐射)是由同相振荡且互相垂直的电场与磁场在空间中以波的形式移动,其传播方向垂直于电场与磁场构成的平面,有效的传递能量和动量,电磁辐射可以按照频率分类,从低频率到高频率,包括有无线电波、微波、红外线、可见光、紫外光、x射线和伽马射线等等。

人眼可接收到的电磁辐射,波长大约在380至780 nm之间,称为可见光[5]。

只要是本身温度大于绝对零度的物体,都可以发射电磁辐射,世界上并不存在温度等于或低于绝对零度的物体。

因此,人们周边所有的物体时刻都在进行电磁辐射。

但是只有处于可见光频率之内的电磁波,才可以被人们看到的。

2 电磁波性质电磁波的磁场、电场及传播方向三者互相垂直。

电磁波为横波。

振幅沿传播方向的垂直方向作周期性交变,强度与距离的平方成反比,电磁波本身带动能量,任何位置的能量功率与振幅的平方成正比。

电磁波传播速度等于光速c(3×108 m/s)。

在空间传播的电磁波,与距离最近的电场(磁场)强度方向相同,其量值最大两点之间的距离,就是电磁波的波长λ,电磁每秒钟变动的次数便是频率f。

三者之间的关系c=λf。

电磁波频率低时,主要借导电体才能传递。

在低频的电振荡中,磁与电之间的相互变化比较缓慢,其能量几乎全部返回原电路而没有能量辐射出去;电磁波频率高时即可以在自由空间内传递,也可以束缚在有形的导电体内传递,在自由空间内传递的原因是在高频率的电振荡中,磁电互变甚快,能量不可能全部返回原振荡电路,于是电能、磁能随着电场与磁场的周期变化以电磁波的形式向空间传播出去,不需要介质也能向外传递能量,这就是一种辐射,举例来说,太阳与地球之间的距离非常遥远,但在户外时,我们仍然能感受到和煦阳光的光与热,这就好比是“电磁辐射借由辐射现象传递能量”的原理一样[5]。

通过不同介质时,电磁波也会发生折射、反射、散射、绕射及吸收等。

电磁波的传播不需要介质,同频率的电磁波,在不同介质中的传播速度不同。

不同频率的电磁波,在同一种介质中传播时,频率越大折射率越大,速度越小。

且电磁波只有在同种均匀介质中才能沿直线传播,若同一种介质是不均匀的,电磁波在其中的折射率是不一样的,在这样的介质中是沿曲线传播的。

电磁波的波长越长其衰减也越少,电磁波的波长越长也越容易绕过障碍物继续传播。

机械波与电磁波都能发生折射、反射、衍射、干涉,因为所有的波都具有波动性。

3 电磁波对人的影响电磁波带给人们方便的同时,也给人们的身体健康带来危害。

从大的方面说,电磁辐射的生物效应分为电离辐射效应和非电离辐射效应两种。

当电磁波的能量>124 eV时,就可以产生电离辐射效应。

我们所熟知的x射线和γ射线所具有的能量均超过了这个值,会对人体产生电离辐射效应,而能量稍弱的可见光、红外线、微波、无线电波、红外线、微波,会对人体产生非电离辐射效应。

4 电磁屏蔽原理电磁屏蔽原理电磁屏蔽的作用是减弱由某些辐射源所产生的某个区(不包含这些源)内的电磁场效应,有效地控制电磁波从某一区域向另一区域辐射而产生的危害,其作用原理是采用低电阻的导体材料,由于导体材料对电磁能流具有反射和引导作用,在导体材料内部产生与源电磁场相反的电流和磁极化,从而减弱源电磁场的辐射效果,通常用屏蔽效能(SE)来表示[4]。

EMI屏蔽是指电磁波的能量被材料吸收或反射造成的衰减,通常以屏蔽效能(Shielding Effectiveness,SE)表示,屏蔽效能是指未加屏蔽时某一观测点的电磁波功率密度与经屏蔽后同一观测点的电磁波功率密度之比,即屏蔽材料对电磁信号的衰减值:SE=20log(P i/P0) (1)式中Pi,和P0;分别表示入射和透射电磁波的功率密度,屏蔽效能的单位为分贝(dB);衰减值越大,表明屏蔽效能越好;EMI屏蔽有近场和远场两种,当辐射源和屏蔽材料之间的距离(D)大于λ/2π时,属于远场屏蔽,其中λ是辐射源的波长。

当D<λ/2π时,属于近场屏蔽。

电磁波人射到材料表面时,会发生吸收、反射、内部反射和透射(如图1)[8]。

图1 电磁波入射示意图:1-屏蔽材料;2-塑料;3-透射波;4-吸收;5-入射波;6-外反射;7-内反射)屏蔽效能为电磁波被屏蔽层反射、吸收及内部反射之和,表示公式为: SE=R+A+B,式中R为反射损耗,A为吸收损耗,B为内部反射损耗。

A与电磁波的类型(电场或磁场)无关,只要电磁波通过屏蔽材料就会有吸收,屏蔽效能与材料的电导率及磁导率成正比,并与材料厚度呈线性增加。

多层材料的叠加可减小磁畴壁,从而增加磁导率,故而材料越厚,吸收损耗越大。

R与辐射源的类型及屏蔽材料到辐射源的距离有关,且与材料的表面阻抗有关。

对于高频,A的值很大,B可以忽略不计。

而对于低频,A的值很小,B就必须考虑。

ICP (intrinsic conductive polymer )材料,如PANI(聚苯胺)、PPY (聚吡咯)、PTH (聚噻吩),具有较高的电导率和介电常数,加上质轻、环境稳定性好等优点,是应用前景十分广阔的EMI 屏蔽。

尤为重要的是,ICP 不仅能通过反射损耗,更能通过吸收损耗达到EMI 屏蔽目的,因而比金属屏蔽材料更具优势。

下表为典型金属材料和ICP 材料物理性能的比较。

电导率(s/cm )密度 (g/cm -3) 机械硬度 塑性 加工性 吸收损耗金属≥105高(Cu )≌8.9 好 差 差 反射损耗 ICP(1~102) 低(PPY ~1.2) 差 好 好 吸收损耗 表1(典型金属材料和ICP 材料物理性能的比较)按工作原理,电磁屏蔽可分我以下三类:电场屏蔽:静电屏蔽、低频交变磁场屏蔽(利用良好的接地的金属导体制作);磁场屏蔽:静磁屏蔽、低频交变磁场屏蔽(利用高导频率材料构成低磁阻通路);电磁屏蔽:用于高频电磁场的屏蔽(利用反射和衰减来隔离电磁场的耦合)。

我们用屏蔽效能来定量评价屏蔽体的性质,屏蔽效能的定义为:(2) (3) E0、H0-未加屏蔽时空间中某点的电(磁)场,E 0、H 0-未加屏蔽时空间中某点的电(磁)场。

4.1 电场屏蔽电场屏蔽是防止两个设备(原件、部件)间的电容性耦合干扰。

电场屏蔽可以分为静电屏蔽和低频交变电场屏蔽两种。

静电屏蔽的原理是经典平衡,要求屏蔽材料的完整性和良好的接地(如图二)。

低频交变电场屏蔽主要是抑制低频电容性耦合干扰,主要的设计要点是低频交变电场屏蔽屏蔽体的材料以良导体为好,对厚度无要求;屏蔽体的形状对对屏蔽效能有明显影响;屏蔽体好靠近受保护的设备;屏蔽体要有良好的接地。

图2 静电屏蔽原理示意图4.2 磁场屏蔽1E SE E =01H SE H =01(dB)20log E SE E =01(dB)20log H SE H =或 或磁场屏蔽也可以分为低频磁场屏蔽和高频磁场屏蔽两种。

低频磁场屏蔽是利用高导磁率的铁磁材料(如铁、硅钢片、坡莫合金),对干扰的磁场进行分路:高频磁场屏蔽是利用低电阻的良导体中形成的涡电流产生反向磁通抑制入射磁场。

磁场屏蔽原理的设计要点是屏蔽体要选用高导磁率的材料,但应防止次饱和;尽量缩短磁路长度,增加屏蔽体的截面积(厚度);被屏蔽物体不要紧贴在屏蔽物体上;注意屏蔽体的结构设计,缝隙或长条通风孔循着磁场方向分布;对于强磁场的屏蔽可采用多层屏蔽,防止发生磁饱和;对于多层屏蔽,应注意磁路上的彼此绝缘;4.3 电磁屏蔽电场屏蔽的原理是在入射表面的反射衰减;未被反射而进入屏蔽体的电磁波被材料吸收的衰减;在屏蔽体内部的多次反射衰减(只在吸收衰减<15 dB情况下才有意义);电磁屏蔽的设计要点是屏蔽材料越厚,吸收损耗越大,厚度增一个趋肤深度,吸收损耗增加得9 dB;磁导率越高,吸收损耗越大;电导率越高,吸收损耗越大;频率越高,吸收损耗越大。
