煤矿地表岩移及其规律分析
第一章地表移动和变形规律-煤矿开采损害与保护
在研究地表移动规律时，首先要确定以下几个特征点： 1．最大下沉点o：下沉值最大。在水平煤层开采时，在采区中央正 上方。 2．盆地边界点A、B：据走向边界角δ0作边界点A、B，此处下沉值 为零。 3．拐点E：拐点是指下沉曲线凹凸的分界点。拐点从理论上讲应位 于工作面开采边界的正上方，但由于工作面边界附近的顶板并不切 煤壁冒落或呈阶状弯曲，存在悬顶距，因此在四周没采情况下，拐 点E不在工作面开采边界的正上方而是略偏向采空区一侧。在地表达 充分采动条件下，拐点处的下沉值约为最大下沉值的一半。
第一章 地表沉陷的一般规律
第三节 地表移动稳定后盆地内移动和变形分布规律 第四节 采动过程中的地表移动和变形的一般规律 第五节 地表下沉盆地稳定后全面积开采沉陷分布规律 第六节 地质采矿因素对开采沉陷的影响 第七节 复杂地质条件对地表沉陷的影响
本章教学大纲
教学目的与要求： 地表沉陷的规律是《开采沉陷学》中最重要的内容之一。 通过本章的学习，要求学生理解并掌握各种开采条件下、开 采过程中及移动盆地稳定后地表沉陷的一般规律。 课程内容： 1．移动盆地稳定后主断面内移动和变形分布规律； 2．采动过程中(动态)主断面内移动和变形分布规律； 3．移动盆地稳定后全面积的移动和变形分布规律； 4．地质采矿因素对地表沉陷的影响； 5．复杂地质条件对地表沉陷的影响。 教学重点： 各种开采条件下不同采动程度的主断面内移动和变形分 布规律；//采动过程中的地表移动和变形的一般规律；//地 表下沉稳定后全面积开采沉陷分布规律及各等值线的特点。 教学难点： 对地质采矿因素和复杂地质条件对地表沉陷的影响进行 分析。
第三节
地表移动稳定后盆地内移动和变形分布规律
下沉曲线分布规律：在地表最大下沉点O处下沉值最大， 自盆地中心至盆地边缘下沉值逐渐减小，在盆地边界点A、 B处下沉值为零。
采煤工作面上覆岩层移动及其矿压显现规律
基本顶破断后形成的结构易于平衡，或呈缓慢下沉，则周期来压较弱。反之则较强。 （二）开采深度
开采速度h→原岩应力σz→支承压力kσ 开采深度对巷道矿压显现影响很明显。深部巷道变形量大，支架损坏严重、支护困难。 对采煤工作面矿压显现影响不明显。工作面的支护强度与深度无直接关系。解释原因：岩
L初 h
2Rt q
• L与岩性、厚度、载荷有关。 统计数字：10~30m 54%
30~55m 37.5%
>55m 8.5% • 2.初次来压的显现
（1）工作面顶板剧烈下沉； （2）支架载荷增加，安全阀开启，活柱下缩； （3）煤壁片帮严重； （4）顶板的断裂声
（三）基本顶的周期来压
• 1.周期来压的形成 基本顶初次断裂后，随工作面推进，工作面上方的基本顶呈悬梁状态，当悬臂长度
以围岩运动和支架受力表现出的现象叫矿山压力显现。 • 显现的形式： • （一）顶底板移近 • （二）支架的变形与损坏 • （三）顶板破碎 • （四）局部冒顶 • （五）煤壁片帮 • （六）台阶下沉 • （七）大面积冒顶和垮落
二、直接顶的运动规律
• （一）直接顶的分类与垮落形式
（二）直接顶的运动形式
（4）与煤层的相对位置 接近采空区，支承压力变小，远离煤层支承压力变小
第三节 影响采煤工作面矿山压力显现的主要因素
• 地质因素：顶底板、倾角、开采深度等 技术因素：采高、控顶距、采煤工序、推进速度
• 一、地质因素 （一）顶板岩层的影响 1.直接顶
直接顶的稳定性影响工作面的安全和生产效率，决定支护方式选择。 直接顶稳定性取因素1）岩层力学强度；2）层理和裂隙的发育程度。 2.基本顶的影响 基本顶的运动是工作面矿压显现的原因。基本顶的来压强度对工作面的支护强度、支柱可
赵庄井田五盘区地表岩移规律研究
2019年08月工作就技术难点进行探讨，帮助他们解决技术上的难题，只有这样才能将安全管理工作具体地落到实处。
不断完善安全管理机制。
安全管理机制在油田安全环保管理过程中，发挥着非常重要的作用。
通过安全管理机制的运行，能够保证各种油田安全环保管理工作更加有序得到开展。
油田企业安全管理部门，应该加大对安全管理理论学习的力度，及时有效落实各种安全生产要求，建立一套科学、合理的安全管理机制。
在安全管理体系的建设过程中，应该严格落实安全生产责任，一旦出现安全生产事故，应该及时追究相关人员的责任，还应该做好安全生产过程中的监督工作，严抓各种安全隐患，建立完善的安全事故应急体系。
为了进一步提高企业安全管理工作开展的效果，应该做好企业安全文化的建设工作，打造一个良好的安全生产环境。
随着时代的不断发展，企业面临的发展环境也发生了非常大的变化，需要企业更进一步做好做好安全管理工作中的创新，不断提高自身的安全管理水平，这时油田企业发展的必然要求。
在企业发展的过程中，应该根据实际生产和发展要求、周围环境因素的变化，及时对各种安全管理条例进行更新。
此外，安全管理机制的建设在油田安全管理体系当中，也发挥着非常重要的作用。
为了保证各种安全管理工作可以得到有效的落实，就需要保证在安全管理中的投入，提高对安全管理资金的利用率，对安全管理中长期存在的问题，应该引起足够的重视，认真分析其发生的根本原因，然后及时采取应对措施，不断提高生产的安全性。
在实际油田生产的过程中，往往会使用到非常多的设备，这些设备在实际使用过程中，一旦出现异常，就有可能会造成安全隐患的发生。
因此，企业应该认真做好对油田生产机械的管理工作，定期对机械的使用情况进行检查，技术排除设备的故障隐患，避免设备在运行过程中出现故障。
为了降低设备的故障率，还应该做好对设备的维护工作，不仅要做好对设备的定期维护，还应该做好对设备的日常维护工作，有效延长设备的无故障使用时间。
为了避免设备出现严重故障从而导致安全问题的发生，可以对设备加装故障诊断设备，通过各种传感器来采集设备的运行状态信息，然后通过对这些信息的处理和分析，就能够掌握设备的情况。
阳煤五矿地表移动和变形规律研究与分析
阳煤 集 团五 矿 位 于 阳 泉市 以南 平 定 县境 内 ， 矿 井井 田面积 ７ ９ ． ９ ４ ｋ ｍ ， 现主采 １ ５ ＃ 煤 层 。为 了充 分 合理 地开 采 煤 炭 资 源 ， 有 效 地 保 护 地 面 受 护 对 象 的 安全， 在 五矿 三采 区 １ ５号 煤 ８ ３ ０ ３工 作 面 上 方 建 立 了地 表移 动 观 测 站 ， 本 观 测 站 观 测 资 料 分 析 的 主 要 任务 是研 究 本 矿 区 厚 煤 层 、 大 工 作 面 综 合 机 械 化 开
开 采 以及 处 理村 庄 、 土地 、 水 源 等 采动 损 害 问题 提 供 技术 依据 。观测 站于 ２ ０ ０ ８年 １ ２月 １ ７ 日进 行 了首次 观测 ， 至２ ０ １ ０年 ５月 １ ０ 日最 后一 次 观 测 工作 结 束 ，
ｍ； 煤 层倾 向大 致 向 东 ； 煤层倾角 ３ 。 一１ ７ 。 ， 平 均 倾 角
均 距离 约 ３ ５ ０ ｍ。太 旧高速 公路 西南 侧 为北川 河 。
１ ． ２ 煤层赋 存 条件及 覆 岩特 性
８ ３ ０ ３工作 面开采 石炭 系 太原组 １ ５号煤 层 ， 煤层 厚度为 ５ ． ７ ４～５ ． ４ ２ ｍ， 平均 ５ ． ６ ｍ， 夹矸 ０ ． １～０ ． ３
关键 词 ：观 测站 ； 移 动 变形 ；参数 ；分析
中图分 类号 ： Ｔ Ｄ ３ ２ ５ ． ３ 文献标 识 码 ： Ｂ 文章编 号 ： １ ０ ０ １— ３ ５ ８ Ｘ（ ２ ０ １ ３ ） ０ ６— ０ ０ ４ ０— ０ ５ 庄 —— 红岭 村 。太 旧公 路 在 观 测 站 的西 南 侧 通 过 ， 大致 与工作 面 推进 方 向 （ 走 向） 平行 ， 距 工 作 面 的平

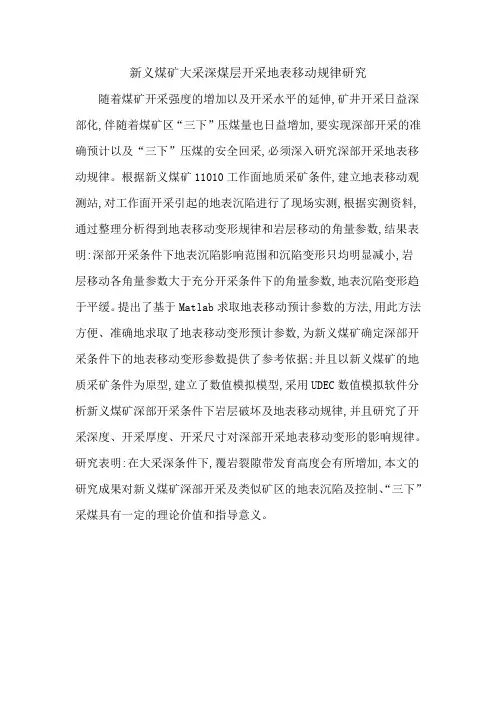

新义煤矿大采深煤层开采地表移动规律研究
