光照水电站枢纽布置设计
2019年水电站枢纽布置.doc

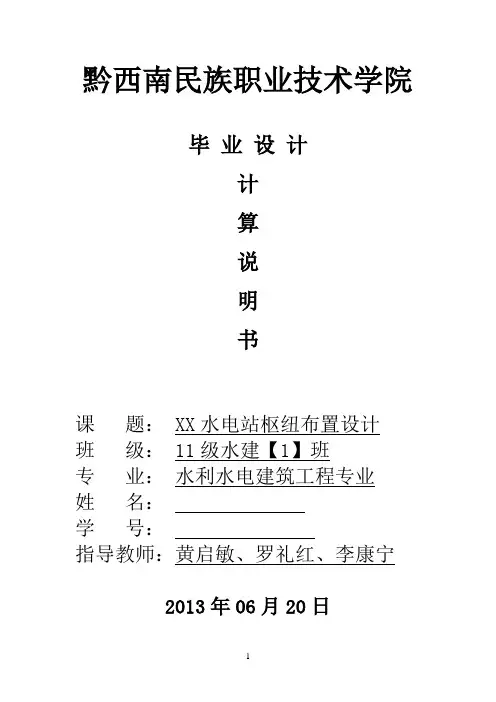

黔西南民族职业技术学院毕业设计计算说明书课题： XX水电站枢纽布置设计班级： 11级水建【1】班专业：水利水电建筑工程专业姓名：学号：指导教师：黄启敏、罗礼红、李康宁2013年06月20日前言设计题目：XX水电站工程枢纽毕业设计一、项目名称：xx水电站枢纽布置二、工程地点及建筑规模：该水电站位于都匀市东南部的坝固镇明英附近的马尾河中下游河段。
该水电站工程等别为Ⅳ等，挡水坝为4级建筑物，次要建筑物为5级。
三、设计要求1、设计者必须发挥独立思考能力，创造性的完成设计任务，在设计中应遵循技术规范，尽量采用国内外的先进技术与经验；2、设计者对待设计计算、绘图等工作，应具有严肃认真一丝不苟的工作作风，以使设计成果达到较高水平；3、设计计算要求方法先进、依据可靠、数据正确、结果可信；4、设计者必须充分重视和熟悉原始资料，明确设计任务，在规定的时间内圆满完成要求的设计内容，设计结果要有独特见解，有创新、有应用价值；5、设计成果包括：设计说明书和计算书一份、设计图纸7张1#—2#图。
设计说明书和计算书要求格式规范、字迹工整、条理清楚、文字通顺、整齐美观，总字数至少在6000字以上，并有必要的图表。
设计绘图，要求结构合理、工艺性好、表达完整清晰，要符合GB规定。
四、设计内容1、本次毕业设计的重点为枢纽总体布置，大坝设计，水电站厂房布置设计；2、坝轴线、坝型选择和枢纽布置方案比较与选择；3、大坝设计，包括非溢流坝和溢流坝设计；4、水电站厂房布置设计，包括发电进水口、压力管道、主厂房、副厂房、变压器场、开关站的布置设计；5、坝体细部构造设计与地基处理方案的初步拟定；6、施工组织设计；7、设计绘图，要求结构合理、工艺性好、表达完整清晰，符合GB规定。
五、毕业设计的目的毕业设计是完成培养高级技术人才基本训练的最后一个重要环节,也是专业学习中非常重要的校内实践性教学环节。
通过毕业设计,使学生所学的专业知识得到系统的梳理和巩固,并受到综合训练，培养并提高学生运用所学专业知识解决实际问题的能力。
实用方案 工艺 专项---光照水电站厂房结构工程施工组织设计方案
第一章概述1.1工程概况光照水电站位于贵州省关岭县和晴隆县交界的北盘江中游，是北盘江干流的龙头梯级电站，地处“六盘水，安顺、黔西南”火电地中心，距省会贵阳直线距离162km，距安顺市直线距离75km，距施工供电电源起点晴隆县直线距离14km，滇黔铁路和320国道公路从附近通过，现已有公路到达工地，交通较为便利。
工程以发电为主，其次航运，兼顾灌溉、供水及其他等任务。
工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面厂房等组成。
电站装机容量1040MW（4×260MW），保证出力180.2MW，多年平均发电量27.54亿kWh。
水库正常蓄水位745m，死水位691m，总库容32.45亿m3，死库容10.98亿m3，为不完全多年调节水库。
光照工程等级为Ⅰ等大（1）型工程，挡水坝、泄水建筑物、引水发电系统等永久建筑物为1级建筑物。
大坝及泄水建筑物按1000年一遇（P=0.1%）洪水设计，按5000年一遇（P=0.02%）洪水校核；引水发电系统按200年一遇（P=0.5%）洪水设计，按1000年一遇（P=0.1%）洪水校核；下游消能防冲按100（P=1%）年一遇洪水设计。
临时建筑物为4级，采用P=10%的频率洪水作为导流设计标准。
根据本工程的特点及总进度安排，厂房单独设置围堰，采用枯期（11月6日～次年5月10日）土石围堰挡水，汛期基坑淹没的方式。
导流洞布置在右岸厂房上游，导流洞隧洞段长832.10m，洞身断面为11.5m×16m城门洞型。
1.2施工条件1.2.1气象条件本流域属于亚热带高原季风气候区，降雨量丰沛，多年平均雨量1178.8mm。
坝址气候温和湿润，多年平均气温18℃，极端最高气温37.4℃（1969年5月4日），极端最低气温－2.2℃（1977年1月7日），多年平均相对湿度82%。
气温、水温、湿度等见表1-1。
表1-1 气象资料表1.2.2 水文条件坝址控制流域面积为13548km2，多年平均流量257m3/s，多年平均径流量81.1亿m3，百年一遇洪峰流量8010m3/s，千年一遇洪峰流量10400m3/s，万年一遇洪峰流量12600m3/s。
6光照200m级高坝快速经济施工技术(陈祖荣)(1)
将直接受到振动轮压力作用而被压碎。为防止坡
角处骨料被压碎而形成质量缺陷，光照大坝RCC
施工中采用预铺水平垫层旳办法，并控制振动碾
不能行使到老混凝土面上。水平垫层超出坡角前
沿30cm～50cm，第一次不予碾压，而与下一层
旳水平垫层一起碾压，这些部位旳最终完毕碾压
水流方向
(2)卸料位置：混凝土采用自卸车直接进仓卸料，卸料时自由下落 高差不得不小于1.5m，卸料由仓面诱导员指挥，采用退铺法进行多点 式卸料，先卸1/3，移动1m左右位置后卸2/3（堆料高度要求不不小于 80cm），以降低骨料分离。卸料汽车应按碾压条带进行卸料，尽量防 止将料卸在已碾压好旳相邻条带层面上。卸下旳碾压混凝土料及时摊 铺，采用边卸料边摊铺旳方式进行。自卸汽车将混凝土料卸于铺筑层 摊铺前沿旳水平垫层上，再由平仓机将混凝土从台阶上推到台阶下进 行移位式平仓。卸料尽量均匀，料堆坡脚如出现旳小部分已分离旳骨 料，由人工将其均匀地摊铺到未碾压旳混凝土面上。坡脚处水平垫层 旳混凝土应卸在斜坡面上，由平仓机摊铺到老混凝土面。
(6)与坝基固结灌浆同步作业 ：两岸坝基固结灌浆需在有4m盖重 旳情况下进行，若采用平层碾压必须在收仓2天后才进行造孔灌浆， 灌浆完毕后才干进行下一仓碾压砼施工，将严重影响工程进度。采用 斜层碾压工艺施工很好地处理了碾压砼上升与固结灌浆之间旳矛盾， 平均每上升3m，平层碾压比斜层碾压多用3天时间。
井然有序旳斜层碾压仓面
高陡旳大坝边坡
圆形满管
方形满管
3．2箱式满管旳入仓工艺
入仓工艺为拌和楼→高速皮带→箱式满管→仓内汽车转运，左岸 拌和楼拌制出来旳混凝土分别经过EL680m和EL750.5m两条混凝土皮带 运送洞至左坝肩1#、2#箱式满管顶部旳调整料斗，进入箱式满管，经 过底部液压弧门控制出料，仓内汽车转运；右岸拌和楼拌制出来旳混 凝土经过自卸汽车运至右坝肩旳调整料斗，卸料进入箱式满管，经过 底部液压弧门控制出料，仓内汽车转运，将碾压混凝土“垂直”输送 至坝面仓内。箱式满管系统主要参数见下表：
光照水电站碾压混凝土重力坝设计
光照水电站碾压混凝土重力坝设计雷声军,龙起煌,陈能平(中国水电贵阳勘测设计研究院,贵州 贵阳 550002)摘 要:光照水电站的拦河大坝在可行性研究阶段设计为常态混凝土重力坝,在可行性研究审查后改为碾压混凝土重力坝,其最大坝高为195.5m ,文章主要介绍坝体转型设计中关于结构和构造设计、混凝土筑坝材料等方面的一些初步成果。
关键词:水工结构;碾压混凝土重力坝;枢纽布置;结构设计;光照水电站中图分类号:TV 642.2;TV642.3 文献标识码:B 文章编号:1007-0133(2005)01-0024-040 工程概况光照水电站是北盘江干流的龙头梯级电站,位于贵州省关岭县和晴隆县交界处的北盘江中游,地处“六盘水、安顺、黔西南”火电基地中心,距贵阳市直线距离162km ,距安顺市直线距离75k m ,滇黔铁路和320国道公路从附近通过,交通较为便利。
本工程任务以发电为主,其次为航运,并兼顾灌溉、供水及其他等。
工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面厂房等组成,枢纽布置见图1。
电站装机容量1040MW (4×260MW ),保证出力180.2MW ,多年平均发电量27.54亿k W h 。
水库的正常蓄水位745m ,死水位691m ,总库容32.45亿m 3,死库容10.98亿m 3,有不完全多年调节性能。
光照水电站工程等级为Ⅰ等大(1)型工程,挡水坝、泄水建筑物、引水发电系统等永久建筑物为1级建筑物。
大坝及泄水建筑物按1000年一遇洪水设计,按5000年一遇洪水校核;引水发电系统按200年一遇洪水设计,按1000年一遇洪水校核;下游消能防冲按100年一遇洪水设计。
坝址河谷为基本对称V 型谷,两岸岩石裸露,岸坡地形比较完整,自然边坡角为40°～50°。
坝址区岩层主要分布有砂页岩、灰岩及泥灰岩,其走向与河谷近于垂直,倾向下游(倾角50°～60°)。
水电站厂房布置—厂房的通风、采光、交通和防潮
地面厂房：尽量自然通风，某些房间（如变压器室、配电装置 室等）采用人工通风，如果房间存在有害气体，要设专门的通 风设备。
地下厂房：设专门的通风系统，包括通风机、通风道等。
4.防潮
主要指水下部分，防潮的措施有： 防渗防漏：墙壁、缝隙、管道等要尽量防止渗漏； 加强排水：将渗漏水迅速排走；加强通风：降低空气湿度。
墙延长到山坡中。这样通风采光条件差，但挡水墙工程量小。 (2)当厂房紧靠在山坡上时，沿厂房下游侧筑专门的防洪墙，
把厂房围起来。这样通风采光条件好，但挡水墙工程量大。
2.采光
地面厂房：尽量自然采光，主要靠厂房的窗户。窗户下槛不应 太高，高出地面1~2m为宜。水下部分只能采用人工照明。
地下厂房：用人工照明。
5.取暖
冬季水电站若正常发电，发电机层、出线层、水轮机层、母线 道等处靠机电设备发出的热量即可维持必需的温度。
热量不足以维持必需温度的房间，可用电辐射取暖或电热取 暖。
中央控制室可装设空气调节器。
6.厂内交通
主厂房内各层及副厂房布置机电设备的房间内都要有通道，以 便运输设备和进行安装，并供工作人员通行。水电站厂房布置1任务1 立式机组厂房布置
2
任务2 主厂房的轮廓尺寸
3
任务3 卧式机组厂房布置
4
任务4 副厂房布置
5 任务5 厂房的通风、采光、交通和防潮
项目12 厂房布置
任务5 厂房的通风、采光、交通和防潮
1.防洪
当下游尾水位高于发电机层高程时，可采用以下措施处理： (1)当厂房靠在山坡上时，将厂房下游墙做成挡水墙，两端的侧
发电机层及水轮机层常设贯穿全长的水平通道。为了吊运各种 设备，与通道相应要布置吊物孔，如蝴蝶阀吊孔、水泵吊孔、 公用吊孔等。
光照水电站大坝碾压砼施工配合比优化及应用在陈祖荣PPT学习教案
项目 取样日期
表观密度 (kg/m3)
饱和面干密 度(g/cm3)
饱和面吸 水率(%)
堆积密度 (kg/m3)
细度模数(%) 石粉含量(%)
设计院检测
2006.02.11 2006.04.12 2006.03月
2710 2690 2690
2.67
1.52
1600
2.79
第10页/共27页
3.1 设计院推荐及第二次工艺试验使用的碾 压混凝土配合比
光照水电站设计院推荐及第二 次工艺试验使用的碾压混凝土 配合比见表3.1。
3
第11页/共27页
表3.1光照水电站设计和工艺试验采用的碾压混凝土配合比
序 号
设计强度等 级
级 水胶 配比
灰 掺 量
(%)
粉煤 灰代 砂(%)
砂 率 (%)
+566
21.2 25.3 3.2
+966
+440
+451 +650 +1043
AIR202
7.2 54.0 4.5 +88
+62
HJAE-A
8.1 30.7 6.0
国家标准（GB80761997）
一等品 (缓凝高 效减水剂)
一等品 (引气剂)
≥12
≥6
≤100
≤70
＜4.5
3.5~5.5
-4
＞+90
项目 品种
细度(%) 标稠(%) 安定性
凝结时间
初凝
终凝
抗折 3天 28天
抗压 3天 28天
畅 P.O42.5 1.0
26.2
合格
太阳能光热电站站址选择及总平面布置分析
太阳能光热电站站址选择及总平面布置分析随着我国经济的高速发展，对电力的需求也在增加。
常规能源短缺及其造成的环境污染，使得新能源开发利用成为解决能源危机的主要手段。
我国是太阳能资源丰富的国家，太阳能光热发电是利用太阳能最经济的方式。
因此，加快太阳能热发电规模化，推进能源革命对改变我国煤电发电模式具有十分重要的现实意义。
标签：站址选择；平面布置；可持续发展太阳能光热发电是新能源利用的一个重要方向。
[1]主要形式有槽式、塔式，碟式（盘式）三种系统。
光热发电最大的优势在于电力输出平稳，可做基础电力、可做调峰；另外其成熟可靠的储能（储热）配置可以在夜间持续发电。
1、太阳能光伏电站选址1.1基本原则太阳能光热电站选址是电站建设工作中非常重要的一部分，它不仅关系到电源点布局的合理性，电站的安全和经济运行，而且直接影响电厂建设和投资的进展，应根据国家中长期可再生能源发展规划、区域自然条件、太阳能资源、交通运输、准入制度、区域经济发展规划、其他配套设施等因素综合考虑和综合规划，要落实节约用地的基本国策，严格执行国家规定的用地审批程序，优先使用荒地，坏耕地和非耕地，不得占用基本农田；避免大规模拆迁，减少土石方量。
1.2一般要求场址防洪防汛和站址场地标高应符合对应的防洪标准与光热发电站防洪等级相应的防洪标。
[2]对于场地内高水位以下的地区，应有相应的防洪设施，防洪排涝设施应统一在项目规划能力范围内统一规划，分阶段实施。
（a）沿海太阳能光热电站建设堤防（或防波堤）时，应按防洪标准（重现期）要求增加堤防高程。
本期50a累计频率1%。
（b）按照江河湖湖防洪电站堤防防洪标准（复发）的要求，加上0.5米高的安全超高确定；当风浪影响较大时，还应增加当前50年来一波攀升的高位。
对易发洪水的电站，应根据设计防涝水位确定防汛堤防堤（当涝水位难以确定时，最高淹水水位为历史）加上0.5米的额外安全。
有排水设施时，按照设计的内涝水位加0.5米的安全超高确定；如果没有路堤，基站设备和建筑物室内高程水平的顶部不得低于标准以上（重现期）或历史最高内涝水位的要求。
光照水电站厂房结构工程概述
光照水电站厂房结构工程概述1.1工程概况光照水电站位于贵州省关岭县和晴隆县交界的北盘江中游，是北盘江干流的龙头梯级电站，地处“六盘水，安顺、黔西南”火电地中心，距省会贵阳直线距离162km，距安顺市直线距离75km，距施工供电电源起点晴隆县直线距离14km，滇黔铁路和320国道公路从附近通过，现已有公路到达工地，交通较为便利。
工程以发电为主，其次航运，兼顾灌溉、供水及其他等任务。
工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面厂房等组成。
电站装机容量1040MW（4×260MW），保证出力180.2MW，多年平均发电量27.54亿kWh。
水库正常蓄水位745m，死水位691m，总库容32.45亿m3，死库容10.98亿m3，为不完全多年调节水库。
光照工程等级为Ⅰ等大（1）型工程，挡水坝、泄水建筑物、引水发电系统等永久建筑物为1级建筑物。
大坝及泄水建筑物按1000年一遇（P=0.1%）洪水设计，按5000年一遇（P=0.02%）洪水校核；引水发电系统按200年一遇（P=0.5%）洪水设计，按1000年一遇（P=0.1%）洪水校核；下游消能防冲按100（P=1%）年一遇洪水设计。
临时建筑物为4级，采用P=10%的频率洪水作为导流设计标准。
根据本工程的特点及总进度安排，厂房单独设置围堰，采用枯期（11月6日～次年5月10日）土石围堰挡水，汛期基坑淹没的方式。
导流洞布置在右岸厂房上游，导流洞隧洞段长832.10m，洞身断面为11.5m×16m城门洞型。
1.2施工条件1.2.1气象条件本流域属于亚热带高原季风气候区，降雨量丰沛，多年平均雨量1178.8mm。
坝址气候温和湿润，多年平均气温18℃，极端最高气温37.4℃（1969年5月4日），极端最低气温－2.2℃（1977年1月7日），多年平均相对湿度82%。
气温、水温、湿度等见表1-1。
表1-1 气象资料表1.2.2 水文条件坝址控制流域面积为13548km2，多年平均流量257m3/s，多年平均径流量81.1亿m3，百年一遇洪峰流量8010m3/s，千年一遇洪峰流量10400m3/s，万年一遇洪峰流量12600m3/s。
光照水电站大坝结构设计
光照水电站大坝结构设计在快速施工中的作用中国水电顾问集团贵阳勘测设计研究院陈毅峰雷声军陈能平摘要:光照碾压混凝土重力坝最大坝高200.5m，坝基座落在灰岩和泥质灰岩地层上。
作为世界上第一座坝高突破200m的碾压混凝土坝，仅用了两年就建成，优异的施工组织设计是关键，与之配套的大坝结构设计同样起着决定性的作用。
两者的紧密结合是光照大坝优质、快速建成的核心。
光照大坝结构设计不断结合现场实际情况，进行探索、创新，在保证工程功能需要的前提下，尽可能的发挥碾压混凝土重力坝的快速施工优势。
关键词:光照水电站；碾压混凝土；重力坝；结构设计；快速施工；1 概述光照水电站为I等大（1）型工程，工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面发电厂房等组成，电站装机容量1040MW。
水库正常蓄水位745m，为不完全多年调节水库。
光照碾压混凝土重力坝座落在永宁镇组T1yn1灰岩地层上，岩石坚硬完整。
大坝坝顶高程750.50m，最大坝高200.5m，最大坝底宽159.05m，坝顶全长410m，共分20个坝段，其中左、右岸挡水坝段分别长163m和156m，泄水建筑物坝段长91m。
光照大坝碾压混凝土于2006年2月11日开始浇筑，2007年12月30日导流洞下闸蓄水，2008年2月6日碾压混凝土浇筑至坝顶高程（大坝碾压混凝土施工仅用了23.8个月）。
在工程实施过程中采用斜层平推铺筑法的同时，采用全仓面、不间断、立体循环施工，实现碾压仓面的连续滚动上升，实现大坝碾压混凝土最大开仓面积达21300m2的纪录，实现狭窄河谷地区碾压混凝土最大月浇筑强度22.25万m3的筑坝水平。
在肯定施工组织设计方案的同时，不可忽略光照大坝简捷的结构布置设计的重要作用，为光照碾压混凝土坝的快速施工奠定了基础。
由于篇幅限制，本文主要选取了以下几点进行介绍。
2 厂坝分开布置，减少相互干扰光照水电站厂房布置在坝轴线下游约600m的右岸2号冲沟口宽缓地带。
光伏发电电站总平面布置及土建工程设计方案
光伏发电电站总平面布置及土建工程设计方案1.1电站总平面布置本工程总装机容量是20MWp，由20个独立的发电单元组成。
太阳能电池方阵采用固定倾角安装，采用多晶硅太阳能电池板，占地面积是500亩。
结合场址情况，本工程共设40个500MWp光伏发电单元，管理区占地面积1464㎡整个电站建设一座电控楼及一座综合楼。
1.2土建工程设计1.2.1建筑设计本工程设计应满足光伏电站生产、办公及生活需要。
设计要与周边环境相协调，并体现出光伏发电作为新能源的发展特色。
建筑设计分别有：1、子站电气室：本发电工程共分为20个光伏发电矩阵，每个矩阵对应一个子站电气室。
电气室由直流汇流柜、逆变器、升压变、高压柜等组成，电气室尺寸16m×5m。
2、电控楼：电控楼设计为单层,建筑总建筑面积520㎡。
设有35kV 开闭所、蓄电池室、电容器室、二次设备间等。
3、综合楼：设计为二层建筑，一层面积792㎡，二层面积672㎡，总建筑面积1464㎡.综合楼包括办公室、值班室、食堂、宿舍、储藏室、卫生间等。
1.2.2结构设计1、太阳能电池板支架：本光伏电站共计20个发电单元，每个发电单元设有792组太阳能电池板支架，全电站共计15840组太阳能电池板支架。
每组支架设置6块太阳能电池板。
电池板支架图如下所示：太阳能电池支架图2、支架基础：太阳能电池板支架采用钢筋混凝土基础，基础埋深约为2200mm。
3、变压器基础：采用钢筋混凝土独立基础，尺寸为600mm×1200mm×2000mm。
4、综合楼基础：为两层钢筋混凝土框架结构，基础为现场浇注钢筋混凝土独立基础。
5、基础施工基础开挖土方采用小型反铲挖掘机或人工开挖。
开挖土方沿坑槽周边堆放，以备回填。
先浇筑混凝土垫层，后浇筑基础混凝土。
随时监督控制砂、碎石、水泥的清洁和准确的配合比。
同时，浇筑混凝土时防止其中钢筋和预埋槽钢变位、变形，不允许基础中固定预埋件移位或倾斜。
水电站枢纽布置设计毕业设计 精品
黔西南民族职业技术学院毕业设计计算说明书课题： XX水电站枢纽布置设计班级： 11级水建【1】班专业：水利水电建筑工程专业姓名：学号：指导教师：黄启敏、罗礼红、李康宁2013年06月20日前言设计题目：XX水电站工程枢纽毕业设计一、项目名称：xx水电站枢纽布置二、工程地点及建筑规模：该水电站位于都匀市东南部的坝固镇明英附近的马尾河中下游河段。
该水电站工程等别为Ⅳ等，挡水坝为4级建筑物，次要建筑物为5级。
三、设计要求1、设计者必须发挥独立思考能力，创造性的完成设计任务，在设计中应遵循技术规范，尽量采用国内外的先进技术与经验；2、设计者对待设计计算、绘图等工作，应具有严肃认真一丝不苟的工作作风，以使设计成果达到较高水平；3、设计计算要求方法先进、依据可靠、数据正确、结果可信；4、设计者必须充分重视和熟悉原始资料，明确设计任务，在规定的时间内圆满完成要求的设计内容，设计结果要有独特见解，有创新、有应用价值；5、设计成果包括：设计说明书和计算书一份、设计图纸7张1#—2#图。
设计说明书和计算书要求格式规范、字迹工整、条理清楚、文字通顺、整齐美观，总字数至少在6000字以上，并有必要的图表。
设计绘图，要求结构合理、工艺性好、表达完整清晰，要符合GB规定。
四、设计内容1、本次毕业设计的重点为枢纽总体布置，大坝设计，水电站厂房布置设计；2、坝轴线、坝型选择和枢纽布置方案比较与选择；3、大坝设计，包括非溢流坝和溢流坝设计；4、水电站厂房布置设计，包括发电进水口、压力管道、主厂房、副厂房、变压器场、开关站的布置设计；5、坝体细部构造设计与地基处理方案的初步拟定；6、施工组织设计；7、设计绘图，要求结构合理、工艺性好、表达完整清晰，符合GB规定。
五、毕业设计的目的毕业设计是完成培养高级技术人才基本训练的最后一个重要环节,也是专业学习中非常重要的校内实践性教学环节。
通过毕业设计,使学生所学的专业知识得到系统的梳理和巩固,并受到综合训练，培养并提高学生运用所学专业知识解决实际问题的能力。
( 工程文档)光照水电站厂房结构工程施工组织设计方案
第一章概述1.1工程简况光照水电站位于贵州省关岭县和晴隆县交界的北盘江中游，是北盘江干流的龙头梯级电站，的处“六盘水，安顺、黔西南”火电的中心，距省会贵阳直线距离162km，距安顺市直线距离75km，距施工供电电源起点晴隆县直线距离14km，滇黔铁路和320国道公路从附近通过，现已有公路到达工的，交通较为便利。
工程以发电为主，其次航运，兼顾灌溉、供水及其他等任务。
yRlGbiJ0gC工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及的面厂房等组成。
电站装机容量1040MW4×260MW），保证出力180.2MW，多年平均发电量27.54亿kWh。
水库正常蓄水位745m，死水位691m，总库容32.45亿m3，死库容10.98亿m3，为不完全多年调节水库。
yRlGbiJ0gC光照工程等级为Ⅰ等大1）型工程，挡水坝、泄水建筑物、引水发电系统等永久建筑物为1级建筑物。
大坝及泄水建筑物按1000年一遇P=0.1%）洪水设计，按5000年一遇P=0.02%）洪水校核，引水发电系统按200年一遇P=0.5%）洪水设计，按1000年一遇P=0.1%）洪水校核，下游消能防冲按100P=1%）年一遇洪水设计。
临时建筑物为4级，采用P=10%的频率洪水作为导流设计标准。
yRlGbiJ0gC根据本工程的特点及总进度安排，厂房单独设置围堰，采用枯期11月6日～次年5月10日）土石围堰挡水，汛期基坑淹没的方式。
导流洞布置在右岸厂房上游，导流洞隧洞段长832.10m，洞身断面为11.5m×16m城门洞型。
yRlGbiJ0gC1.2施工条件1.2.1气象条件本流域属于亚热带高原季风气候区，降雨量丰沛，多年平均雨量1178.8mm。
坝址气候温和湿润，多年平均气温18℃，极端最高气温37.4℃1969年5月4日），极端最低气温－2.2℃1977年1月7日），多年平均相对湿度82%。
气温、水温、湿度等见表1-1。
灯泡贯流式水电站厂房设计
由于机组台数较多，且水库运行水头差不大，拦污栅采用固定式拦污栅，并设置清污抓斗槽。
出口建筑物主要是尾水渠的布置，尾水渠和泄水闸之间的导墙需结合水工整体模型及水轮机具体技术要求试验确定。
6、进厂交通布置
由于厂房布置在枢纽的右岸，交通条件方便，采用水平直接进场方式。并有回车场地。公路的坡度不宜大于10%~12%，转弯半径大于20m。
详细情况见厂区枢纽布置示意图。
4.3
4.3.1
一、
流道进口：拦污栅、检修闸门及其所属的启闭设备和进口闸墩、胸前及桥面结构。任务：确定拦污型式和拦污栅、检修闸门及坝顶公路的相对位置。
流道中段：布置灯泡式水轮发电机组。
流道出口：布置工作门及其启闭设备。
二、
（一）、主厂房布置
布置各种水轮机附属设备（调速器、油压装置、起重设备及防飞逸设备）及油气水系统布置。
3、内容
(1)、确定机组台数及单机容量
(2)、选择水轮机型式（型号）
(3)、确定水轮机转轮直径D1、n、Hs、Z a；Z0、d0。
(4)、绘制水轮机运转特性曲线
(5)、估算水轮机的外形尺寸、重量及价格、蜗壳、尾水管的形式、尺寸、调速器及油压装置选择
(6)、根据选定水轮机型式和参数，结合水轮机在结构上、材料、运行等方面的要求，拟定并向厂家提出制造任务书，最终由双方共同商定机组的技术条件，作为进一步设计的依据。
2、副厂房布置原则
副厂房可选的位置：
①主厂房的上游侧。适用于坝后式水电站。
②尾水管顶板上。影响主厂房的通风、采光，需加长尾水管，从而增加工程量。由于尾水管在机组运行时振动较大，不宜布置中央控制室及继电保护设备。
【建筑施工】光照水电站厂房结构工程施工组织设计方案.doc
第一章概述1.1工程概况光照水电站位于贵州省关岭县和晴隆县交界的北盘江中游，是北盘江干流的龙头梯级电站，地处“六盘水，安顺、黔西南”火电地中心，距省会贵阳直线距离162km，距安顺市直线距离75km，距施工供电电源起点晴隆县直线距离14km，滇黔铁路和320国道公路从附近通过，现已有公路到达工地，交通较为便利。
工程以发电为主，其次航运，兼顾灌溉、供水及其他等任务。
工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面厂房等组成。
电站装机容量1040MW（4×260MW），保证出力180.2MW，多年平均发电量27.54亿kWh。
水库正常蓄水位745m，死水位691m，总库容32.45亿m3，死库容10.98亿m3，为不完全多年调节水库。
光照工程等级为Ⅰ等大（1）型工程，挡水坝、泄水建筑物、引水发电系统等永久建筑物为1级建筑物。
大坝及泄水建筑物按1000年一遇（P=0.1%）洪水设计，按5000年一遇（P=0.02%）洪水校核；引水发电系统按200年一遇（P=0.5%）洪水设计，按1000年一遇（P=0.1%）洪水校核；下游消能防冲按100（P=1%）年一遇洪水设计。
临时建筑物为4级，采用P=10%的频率洪水作为导流设计标准。
根据本工程的特点及总进度安排，厂房单独设置围堰，采用枯期（11月6日～次年5月10日）土石围堰挡水，汛期基坑淹没的方式。
导流洞布置在右岸厂房上游，导流洞隧洞段长832.10m，洞身断面为11.5m×16m城门洞型。
1.2施工条件1.2.1气象条件本流域属于亚热带高原季风气候区，降雨量丰沛，多年平均雨量1178.8mm。
坝址气候温和湿润，多年平均气温18℃，极端最高气温37.4℃（1969年5月4日），极端最低气温－2.2℃（1977年1月7日），多年平均相对湿度82%。
气温、水温、湿度等见表1-1。
表1-1 气象资料表1.2.2 水文条件坝址控制流域面积为13548km2，多年平均流量257m3/s，多年平均径流量81.1亿m3，百年一遇洪峰流量8010m3/s，千年一遇洪峰流量10400m3/s，万年一遇洪峰流量12600m3/s。
小水电枢纽建筑设计
小水电枢纽建筑设计1小水电枢纽建筑的总体布置在设计水电站工程时，一定要对工程周边的水环境非常了解。
当水电枢纽建筑在拦河坝的轴线上时，我们可以选择其中适合的一方设计厂方，需要对左右厂方对比之后再选择合适的地址。
其次拦河坝的位置和拦河坝对水位的影响要进行分析，拦河坝对水流所产生的影响要认真分析。
船闸的选择和布置，也需要根据溢流拦河坝进行分析之后再做决定，溢流坝需要考虑其泄流能力。
这样就涉及到如何选择水轮机的问题。
水轮机是一个电站必不可少的运行设备。
其中，水流的动能和势能之间机械式的相互转换就是通过水轮机的工作才实现的。
水轮机的选择一定要合理，因为其工作状况直接影响到机组的效率和运行的经济性和安全性。
水轮机型号的选型设计，也关系到水电枢纽建筑的运行状况。
我们需要选择标准化的厂家生产出来的水轮机，最重要的是水轮机的运行工况，需要水轮机选运转特性曲线图处于高效率的区域。
特别是在机组进行运行时，需要在谁能机性能范围以内的水头变化，不然的话会加剧水轮机的震动和腐蚀，从而降低了水轮机的使用寿命和运行效率。
2枢纽建筑物设计2.1溢流坝水电枢纽建筑设计第一步，就是要设计合理的溢流坝。
溢流坝的布置位置一般选择河床偏右边的主的河槽中，其中主要包括了左岸梯形溢流坝和右岸梯形溢流坝。
在设计的过程中，溢流坝的长度和坝顶的高程都需要根据现场的实际情况来进行设计，坝体的布置形式也需要因地制宜。
不同形式的布置形式，对于坝体在工作中的作用会有很大的影响，所以说，任何情况下我们都需要根据现场的水流情况，结合实际的运行工况需求，设计合理的溢流坝形式。
2.2厂房及开关站小水电枢纽的厂房和开关站的设计也很重要。
其中这两个因素的设计，受到水电站水流的大小和水流的形式影响。
根据建筑现场的实际情况，在河床的左岸，溢流坝段左侧布置厂房。
在设计的过程中，副厂房和主机的安装位置，也受到水流的影响，因此都得根据现场的实际情况，选择厂房的大小和厂房机组的布置位置。
水利施工组织设计-光照水电站厂房结构工程方案
第一章概述**工程概况光照水电站位于贵州省关岭县和晴隆县交界的北盘江中游，是北盘江干流的龙头梯级电站，地处“六盘水，安顺、黔西南”火电地中心，距省会贵阳直线距离162km，距安顺市直线距离75km，距施工供电电源起点晴隆县直线距离14km，滇黔铁路和320国道公路从附近通过，现已有公路到达工地，交通较为便利。
工程以发电为主，其次航运，兼顾灌溉、供水及其他等任务。
工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面厂房等组成。
电站装机容量1040MW（4×260MW），保证出力180.2MW，多年平均发电量27.54亿kWh。
水库正常蓄水位745m，死水位691m，总库容32.45亿m3，死库容10.98亿m3，为不完全多年调节水库。
光照工程等级为Ⅰ等大（1）型工程，挡水坝、泄水建筑物、引水发电系统等永久建筑物为1级建筑物。
大坝及泄水建筑物按1000年一遇（P=0.1%）洪水设计，按5000年一遇（P=0.02%）洪水校核；引水发电系统按200年一遇（P=0.5%）洪水设计，按1000年一遇（P=0.1%）洪水校核；下游消能防冲按100（P=1%）年一遇洪水设计。
临时建筑物为4级，采用P=10%的频率洪水作为导流设计标准。
根据本工程的特点及总进度安排，厂房单独设置围堰，采用枯期（11月6日～次年5月10日）土石围堰挡水，汛期基坑淹没的方式。
导流洞布置在右岸厂房上游，导流洞隧洞段长832.10m，洞身断面为11.5m×16m城门洞型。
**施工条件**气象条件本流域属于亚热带高原季风气候区，降雨量丰沛，多年平均雨量1178.8mm。
坝址气候温和湿润，多年平均气温18℃，极端最高气温37.4℃（1969年5月4日），极端最低气温－2.2℃（1977年1月7日），多年平均相对湿度82%。
气温、水温、湿度等见表1-1。
表1-1 气象资料表项目单1月2月3月4月5月6月7月8月9月10月 11月 12月全年位多年平均降水量mm ** ** ** ** ** ** ** ** ** ** ** ** **天** ** ** ** ** ** ** ** ** ** ** ** ** 平均降水天数(≥10mm)多年平均蒸发量mm ** ** ** ** ** ** ** ** ** ** ** ** ** 多年平均气温℃** ** ** ** ** ** ** ** ** ** ** ** ** 多年平均水温℃** ** ** ** ** ** ** ** ** ** ** ** ** 多年平均相对湿度% 85 82 75 75 79 83 84 83 83 84 85 84 82 最大风速m/s 20 16 17 18 17 14 14 12 14 12 14 19 20相应风向** S 3个SSW SW SSW S ** SW ** SSW N **** 水文条件坝址控制流域面积为13548km2，多年平均流量257m3/s，多年平均径流量81.1亿m3，百年一遇洪峰流量8010m3/s，千年一遇洪峰流量10400m3/s，万年一遇洪峰流量12600m3/s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质区别 , 但上坝线建坝的地形条件较下坝线好 , 河 谷狭窄 , 按同类坝型相比 , 上坝线坝体工程量及投 资明显少于下坝线 , 且相应施工工期可少 1 年 。
通过对 2 条坝线的地形地质条件 、枢纽布置和 施工条件 、施工工期和工程投资等方面的综合比较
(4) 佐格坝址的地形条件较光照坝址优越 , 但 坝址茅口灰岩 P1m 的岩溶十分发育 , 不仅溶洞众 多 , 而且河边有大岩溶泉及地下暗河分布 , 水文地 质条件复杂 。而光照坝址的工程地质和岩溶水文地 质条件较佐格坝址优越 。
认为 : 两坝线地质条件相当 、各有利弊 , 上坝线除 远景的通航建筑物不如下坝线外 , 上坝线河谷较狭 窄 、完整性较好 、优势突出 , 使得在坝体工程量 、 施工工期和工程投资方面明显少于下坝线 , 故而选 择上坝线 。 213 坝型选择
选定上坝线后 , 可行性研究设计阶段拟定了面 板堆石坝 、重力坝 、拱坝 3 大类坝型 , 其中 : 在重 力坝类中拟定了碾压混凝土重力坝 、常态混凝土重 力坝 ; 在拱坝类中拟定了混凝土拱坝 、重力拱坝 。 从材料上又分为堆石坝 、碾压混凝土坝和常态混凝 土坝 3 大类 。综合比较情况见表 1 。
光照水电站是贵州省 “西电东送”第二批建设 项目中又一大型水电工程 , 可行性研究报告 (等同 初步设计) 已于 2003 年 8 月通过了由水电水利规划 设计总院会同贵州省计委主持的审查 。
1 自然条件
北盘江流域属亚热带高原季风气候区 , 流域多 年平均降雨量为 1 17818 mm。电站坝址以上流域面 积为 13 548 km2 , 多年平均径流量 8111 亿 m3 。坝址 区气候温和 , 多年平均气温为 18 ℃, 多年平均水温 为 1719 ℃, 多年平均相对湿度为 82 % , 多年平均蒸 发量为 98011 mm , 实测最大风速为 20 m/ s。
堆石坝或混凝土重力坝 ; 半坡坝址宜建堆石坝 ; 光 照坝址宜建堆石坝 、重力坝或重力拱坝 。
(2) 3 个坝址相比 , 半坡坝址明显较差 。首 先 , 从建坝地形而言与光照坝址接近 , 不如佐格坝 址那样有河弯及垭口地形优势 ; 其次 , 坝址地层岩 性软弱 , 风化深 , 只局限于建堆石坝 , 不如另 2 个 坝址选择论证余地大 , 且右坝肩存在较大滑坡体 ; 再次 , 主体建筑物工程量大 , 在工程技术方面存在 溢洪道高边坡稳定 、地下工程成洞条件差及工程处
(1) 方案 1 : 右岸引水系统 + 右岸地下厂房 ; (2) 方案 2 : 右岸引水系统 + 右岸地面厂房 (2 号冲沟处) ; (3) 方案 3 : 右岸引水系统 + 右岸地面厂房 (4 号冲沟处) ; (4) 方案 4 : 坝后式厂房 。
从各方案的综合比较得出 : 方案 1 采用地下厂 房 , 运行条件不如地面厂房 , 虽然与大坝的施工干 扰小 , 但地下工程的不确定因素较地面厂房多 。
表 1 光照水电站坝型比选综合分析汇总
坝 型
比较条件
混凝土 碾压混凝 常态混凝 面板堆石坝 土重力坝 土重力坝
常态混凝 土拱坝
常态混凝土 重力拱坝
地形条件
建溢洪道不利
工程地质条件 防渗较不利
枢纽布置条件 较不利
有利 有利 有利
有利 有利 有利
坝肩上部地形单薄 , 不利 岩性较复杂 、软硬相间 ; 防渗较不利 稍不利
·34 ·
陈能平 : 光照水电站枢纽布置设计 2004 年第 5 期
技术难度相对简单 , 不利因素引起工程投资和工期 增加的风险相对较小 , 一个更有利的条件是待时机 成熟时向碾压混凝土坝转化最为方便 , 枢纽布置和 大坝外形可以基本不变 , 故选择常态混凝土重力坝 作为可研阶段的代表坝型 。
212 坝线选择 选定光照坝址后 , 在 T1yn1 和 T1yn3 地层中分
别选取了上 、下 2 条坝线进行比较 。两坝线相距 200～300 m 。
从地形条件方面 , 两坝线河谷横断面基本呈对 称的 “V”型横向谷 , 但下坝线河谷较上坝线宽 , 两岸地形在 750 m 高程以上因下游临空山体变得单 薄 , 坝基稳定条件不如上坝线 。
2 坝址 、坝线及坝型选择
211 坝址选择 在北 盘 江 中 游 虎 跳 峡 出 口 至 光 照 小 河 口 长 约
5km 的河段上 , 从上游至下游分别拟定了佐格、半 坡和光照3个坝址进行比选 ,坝址相距118和016
① 收稿日期 : 2004208202 作者简介 : 陈能平 (19612) , 男 , 贵州省遵义市人 , 高级工程 师 (教授级) , 国家一级注册结构师 , 在职硕士研究 生 , 从事水电工程设计及技术管理工作 。
(5) 佐格坝址地形开阔 , 枢纽建筑物可分散布 置 , 并可充分利用天然垭口布置溢洪道 , 且开挖边 坡较低 , 施工干扰小 , 运行条件好 。但因河谷较光 照坝址开阔 , 坝体工程量大 , 按同类坝型投资相 比 , 光照坝址的投资较佐格坝址要少数亿元 。
基于佐格坝址除在地形条件 、枢纽布置和防渗 规模方面具有优势外 , 在工程地质条件 、水能指
第
18
卷第
Hale Waihona Puke 5期GU贵州水力发电 IZHOU WA TER POW
ER
2004
年
10
月
光照水电站枢纽布置设计
陈能平
(武汉大学 , 湖北 武汉 430072)
摘 要 : 光照水电站是北盘江干流 11 个规划梯级水电站中最大的水电站 , 是贵州省 “西电东送”第二批建设项 目中又一大型水电工程 。光照枢纽工程由河床混凝土挡水及泄水建筑物 、右岸引水发电系统和左岸通航建筑物 三大部分组成 。工程可行性研究设计阶段大坝选择混凝土重力坝 , 为时机成熟时最终转为 200 m 级碾压混凝土 重力坝作了充分准备 。目前 , 将坝型转为碾压混凝土重力坝的科研设计工作已全面展开 。 关键词 : 水工结构 ; 坝线坝型 ; 枢纽布置 ; 方案设计 ; 光照水电站 中图分类号 : TV222 文献标识码 : B 文章编号 : 100720133 (2004) 0520033204
方案 3 虽为地面厂房布置 , 但厂房位于 4 号冲 沟处 , 存在陡冲沟水流及泥石流直冲厂房的隐患 , 且尾水受大坝泄洪的影响较大 , 投资也是较多的 。
方案 4 采用坝后式厂房 , 虽然布置较紧凑 , 但 厂房基础的开挖对大坝基础产生切脚 , 对大坝稳定 不利 , 且尾水受 4 号和 5 号冲沟洪积物的影响较 大 , 坝体泄洪也会带来影响 ; 另外 , 对大坝的施工 干扰较大 , 特别是对大坝转为碾压混凝土坝后的施 工更为不利 , 首台机发电也要晚半年 , 工程投资较 方案 1 、方案 2 要高 , 与方案 3 相当 。
北盘 江 洪 水 主 要 由 暴 雨 形 成 , 1 % , 011 % , 012 %的洪峰流量分别为 8 010 , 10 400 和 11 900 m3/ s。
北盘江的泥沙以悬移质为主要特征 , 多年平均 含沙量 21085 kg/ m3 , 多年平均输沙量 1 700 万 t 。
枢纽河段从半坡至光照小河口长约 115 km , 河流由 S25°W 流入坝址峡谷河段 , 出峡谷后转向 S10°E , 经过急滩后流出枢纽河段 。
碾压混凝土重力坝在适应地形地质条件 、枢纽 布置 、施工工期 、工程投资等方面在混凝土坝型中
优势突出 , 但鉴于该坝型坝高近 200 m , 已属当今 国内外高碾压混凝土坝之一 , 还有待进一步的分析 研究 。
在常态混凝土坝中 , 重力坝除在工程投资方面 稍逊于拱坝和重力拱坝外 , 在适应地形地质条件 、 枢纽布置 、施工条件方面均具有优势 , 且工程施工
方案 2 虽然需要设置调压井 , 但技术上可行 , 在地形地质条件 、枢纽布置 、水力学条件及施工和 运行等条件方面优势突出 , 在工期与投资方面也较 优 ; 此外厂房的施工对大坝的影响较小 , 下一步若 大坝转为碾压混凝土坝也有利于大坝的快速施工 。 故综合比较最终选择方案 2 为光照水电站的枢纽布 置 , 其主要格局 (见图 1) 是 : 河床挡水及泄水建筑 物 , 左岸通航建筑物 , 右岸引水系统和 2 号冲沟口 地面厂房 。
地质条件方面 , 两坝线坝基的岩性及构造条件
理难度大等诸多不利问题 。因此 , 首先将半坡坝址 放弃 。
基本相当 。 从枢纽布置的格局上分析 , 上 、下坝线没有本
(3) 对于佐格和光照坝址而言 , 2 个坝址河段 相距 214 km , 但光照坝址在基本不增加耕地淹没 的情况下 , 比佐格坝址可多获得 412 m 水头 、2 亿 m3 库 容 , 可 增 加 保 证 出 力 819 MW 、年 发 电 量 0178 亿 kW·h 。
枢纽区从上游至下游出露地层由老到新为三叠 系下统飞仙关组 、永宁镇组及中统关岭组 , 第四系 地层零星分布 。
枢纽区内断层数量不多 , 对工程建筑物有影响 的主要为 F1 , F2 两条规模不大的断层 。
大坝坐落在 T1yn1 岩层上 , T1yn1 灰岩的岩性均 一 、岩体完整 、力学强度较高 。坝基抗滑稳定分析 表明 , 坝基深层滑动不是控制条件 , 主要是沿地基 接触面的浅层滑动起控制作用 。
枢纽河段两岸山体雄厚 , 分水岭高远 , 河谷横 断面呈“V”型 , 两岸各发育有 3 条冲沟 , 其中Ⅱ号 与 Ⅲ号冲沟、Ⅳ号与 Ⅴ号冲沟基本呈对称发育 , Ⅱ号、 Ⅲ号冲沟常年有水 , 其余冲沟则只有雨季才形成表 流。河段进口处地形宽缓 , 进入峡谷后逐渐变窄陡 , 两岸基本对称 , 自然坡度为 40°～50°, 枯期河水面 宽 50～85 m , 水深 015～2 m。两岸基岩裸露 , 覆盖 层零星分布 , 河床覆盖层厚 4～2618 m。
坝肩上部地形单薄 , 不利 与常态混凝土拱坝相同 有利
枢纽运行条件 较差
好
好
稍差
好
