三一泵车操作培训标准课件
巡航开关至于OFF位置
1.10 VOLVO底盘高低区切换开关 高档
低档
服务创造客户价值
1.11沃尔沃驾驶室的举升和下降
服务创造客户价值
手动升举 泵摇柄
翻转选 择开关
1.将泵车停稳，并拉起手刹 2.将驾驶室内杂物清理干净，保证翻转时不会有物体滚落，以防砸坏前挡玻璃 3.将图示翻转选择开关按顺时针方向转动 4.检查车门是否关闭 5.使用套筒扳手将手动升举泵摇起，将驾驶室完全举升到位
升速。因其中央处理模块在付驾驶员位置，所以驾驶室 严禁冲水。
服务创造客户价值
1.8五十铃底盘使用注意事项二： 五十铃底盘分为欧II和欧I二种，这二种车型一定要注
意排气制动和预热二个开关位置，如果打开很容易造成 发动机排气管冒黑烟
发动机紧急熄火按钮
方向盘右侧多功能组合杆向前 平推为排气制动
服务创造客户价值
泵车结构认知
二、臂架系统
用途：完成混凝土的输送、布 料，并支撑整车，保证其稳定性
服务创造客户价值
臂架系统
布料杆
转塔
臂架
液压油缸 输送管道 连接扣件
转台
回转机构 固定转塔 支腿支撑
泵车结构认知
布料杆的折叠形式
服务创造客户价值
泵车结构认知
臂架机构组成结构图
服务创造客户价值
1.布料杆 臂 架
油 缸
小轴承座
服务创造客户价值
眼镜板
切割环
大轴承座 S管
3.2.3 搅拌机构
服务创造客户价值
1．轴承座； 2．O形圈； 3．密封垫； 4．端盖； 5．轴端压板； 6．轴承； 7．垫环； 8．密封圈；9．骨架唇型密封； 10．密封盖； 11．防尘圈； 12．O形圈； 13．轴 套； 14．搅拌叶片；15．搅拌轴；16．密封挡圈；17．轴承；18．马达座； 19．挡圈；
1.10 VOLVO底盘高低区切换开关 高档
低档
服务创造客户价值
1.11沃尔沃驾驶室的举升和下降
服务创造客户价值
手动升举 泵摇柄
翻转选 择开关
1.将泵车停稳，并拉起手刹 2.将驾驶室内杂物清理干净，保证翻转时不会有物体滚落，以防砸坏前挡玻璃 3.将图示翻转选择开关按顺时针方向转动 4.检查车门是否关闭 5.使用套筒扳手将手动升举泵摇起，将驾驶室完全举升到位
升速。因其中央处理模块在付驾驶员位置，所以驾驶室 严禁冲水。
服务创造客户价值
1.8五十铃底盘使用注意事项二： 五十铃底盘分为欧II和欧I二种，这二种车型一定要注
意排气制动和预热二个开关位置，如果打开很容易造成 发动机排气管冒黑烟
发动机紧急熄火按钮
方向盘右侧多功能组合杆向前 平推为排气制动
服务创造客户价值
泵车结构认知
二、臂架系统
用途：完成混凝土的输送、布 料，并支撑整车，保证其稳定性
服务创造客户价值
臂架系统
布料杆
转塔
臂架
液压油缸 输送管道 连接扣件
转台
回转机构 固定转塔 支腿支撑
泵车结构认知
布料杆的折叠形式
服务创造客户价值
泵车结构认知
臂架机构组成结构图
服务创造客户价值
1.布料杆 臂 架
油 缸
小轴承座
服务创造客户价值
眼镜板
切割环
大轴承座 S管
3.2.3 搅拌机构
服务创造客户价值
1．轴承座； 2．O形圈； 3．密封垫； 4．端盖； 5．轴端压板； 6．轴承； 7．垫环； 8．密封圈；9．骨架唇型密封； 10．密封盖； 11．防尘圈； 12．O形圈； 13．轴 套； 14．搅拌叶片；15．搅拌轴；16．密封挡圈；17．轴承；18．马达座； 19．挡圈；
泵车安全操作手册(27张)PPT
泵车安全操作手册(27张)PPT
泵车安全操作手册(27张)PPT
误操作造成机器倾覆
——损失情况
摆 动 支 腿 油 缸 损 坏
泵车安全正确操作
武汉天途贸易有限公司
泵车安全操作手册(27张)PPT
泵车安全操作手册(27张)PPT
误操作造成机器倾覆
——损失情况
电 器 箱 损 坏 ， 部 分 电 器 件 损 坏 。
2.他 们 在 乡 间 承担 着传承 文化、 教化民 众的责 任，同 时参与 地方教 育和地 方管理 ，引领 着一方 社会的 发展。 乡绅群 体的消 失，使 乡村失 去了传 统文化 的传承 人，失 去了文 化颁被 和灵魂 ，没有 了
3.指 导 和 提 升 文化 教育的 导师， 乡村的 凝聚力 也随之 消失。 加之城 乡教育 费源配 置的巨 大反差 ，加剧 了农村 人口向 城市流 动的速 度与规 模，使 农村开 始变成 文化沙 漠。
泵车安全操作手册(27张)PPT
误操作造成机器倾覆
——损失情况
发 动 机 损 坏 ， 彻 底 报 废 。
泵车安全正确操作
武汉天途贸易有限公司
泵车安全操作手册(27张)PPT
泵车安全操作手册(27张)PPT
误操作造成机器倾覆
——损失情况
侧 箱 严 重 变 形 ， 报 废 。
泵车安全正确操作
武汉天途贸易有限公司
泵车安全正确操作
武汉天途贸易有限公司
泵车安全操作手册(27张)PPT
泵车安全操作手册(27张)PPT
误操作造成机器倾覆
——损失情况
第 四 臂 变 形
泵车安全正确操作
武汉天途贸易有限公司
泵车安全操作手册(27张)PPT
混凝土泵车安全操作课件
THANKS
感谢观看
案例三：电气系统故障导致安全事故
01 02
事故经过
某混凝土泵车在作业过程中，由于电气系统故障，导致泵车臂架无法正 常操作，操作人员无法准确控制臂架的位置和高度，最终导致臂架砸到 附近建筑物和人员伤亡。
原因分析
由于电气系统出现故障，操作人员无法通过遥控器等设备对泵车臂架进 行准确操作，导致事故发生。
混凝土泵车安全操作课件
目录
• 混凝土泵车简介 • 混凝土泵车安全操作规程 • 混凝土泵车安全操作要点 • 混凝土泵车安全操作案例分析 • 混凝土泵车安全操作建议和展望 • 总结
01 混凝土泵车简介
混凝土泵车的定义
01
混凝土泵车是一种用于混凝土输 送的专用设备，它主要由输送泵 、搅拌装置、搅拌车和底盘构成 。
ቤተ መጻሕፍቲ ባይዱ
提高作业效率
正确的操作方法能够减少 设备损坏和维修时间，从 而提高作业效率。
保障作业安全
遵循安全操作规程可以降 低事故风险，保障作业安 全。
提升技能水平
掌握混凝土泵车安全操作 规程有助于提高技能水平 ，更好地适应工作需求。
加强安全意识，提高安全操作水平
培训与学习
定期组织安全培训和学习，提高 员工对安全操作规程的掌握程度
泵车电气系统安全操作
电气系统检查
01
在操作电气系统前，应先检查电气系统是否完好无损，电线、
插头、插座等是否破损或松动。
电气系统操作顺序
02
在操作电气系统时，应按照先启动发动机，再接通电源的顺序
进行操作。
电气系统操作注意事项
03
在操作电气系统时，应注意观察电气系统的电流和电压变化，
避免过载或短路。
泵车液压系统讲解(共37张PPT)精选全文
1.8 臂架平衡阀及回转缓冲阀
1.9 支腿多路阀
1.10 臂架多路阀
1.11主油缸
1.12 自动退活塞
在一般情况下，电磁阀不得电,蓄能器压力通过电磁换向阀进入主油缸限位油缸 内，并通过单向阀保持限位油缸油塞位置；在启动退砼活塞功能后，电磁换向阀 得电，主油缸向后运动，促使限位油缸内液压油通过电磁换向阀泄回油箱，从而 使砼活塞退回至水箱。
P1
P3
双向液压锁
双向液压锁组成锁紧回路
1.4 换向阀
换向阀：利用阀芯和阀体的相对运动，使油路接通、关断或变换油流 的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换 运动方向。
换向阀
电液换向阀组成的回路阀
换向阀的操纵方式
1、手动换向阀 2、机动换向阀
3、电磁换向阀
4、液动换向阀 5、电液动换向阀
1.13 泵送工作原理
第二部分 小排量泵车液压 系统原理介绍
2
2.1、小排量泵车液压系统原理图
3
2.2 小排量泵车电磁阀动作表
3
2.3 泵送系统液压原理图
3
2.4 臂架系统液压原理图
3
2.4 主阀块
3
2.5 辅阀块
3
第三部分 大排量泵车液压
系统原理介绍
2
3.1 大排量泵车液压系统原理图
3
3.2 大排量泵车工作过程分解
1、泵车怠速状态：
DT9电磁铁 得电20秒，补充蓄能器内压力损失； 失电40秒，减少溢流时间，减少能量损失。
DT16电磁铁 得电，使臂架泵出油经臂架多路阀第一联阀B 口补充到风冷马达进油，以提高马达转速， 提高怠速时的散热效果。
2、高压正泵状态：
DT1、DT2、DT9得电：

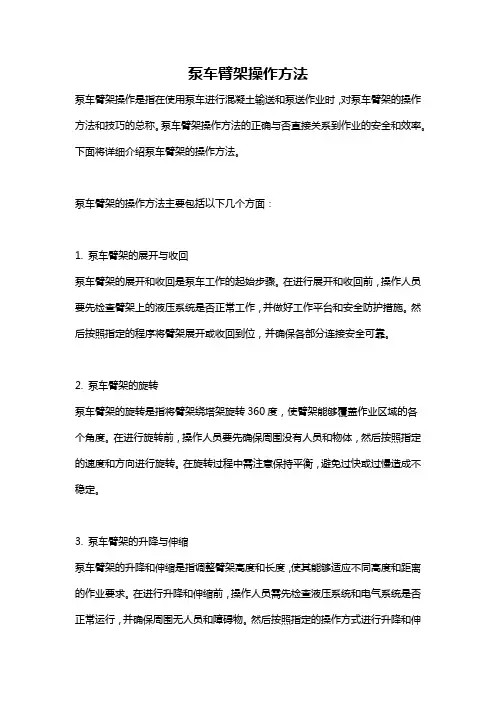

泵车臂架操作方法
泵车臂架操作方法泵车臂架操作是指在使用泵车进行混凝土输送和泵送作业时，对泵车臂架的操作方法和技巧的总称。
泵车臂架操作方法的正确与否直接关系到作业的安全和效率。
下面将详细介绍泵车臂架的操作方法。
泵车臂架的操作方法主要包括以下几个方面：1. 泵车臂架的展开与收回泵车臂架的展开和收回是泵车工作的起始步骤。
在进行展开和收回前，操作人员要先检查臂架上的液压系统是否正常工作，并做好工作平台和安全防护措施。
然后按照指定的程序将臂架展开或收回到位，并确保各部分连接安全可靠。
2. 泵车臂架的旋转泵车臂架的旋转是指将臂架绕塔架旋转360度，使臂架能够覆盖作业区域的各个角度。
在进行旋转前，操作人员要先确保周围没有人员和物体，然后按照指定的速度和方向进行旋转。
在旋转过程中需注意保持平衡，避免过快或过慢造成不稳定。
3. 泵车臂架的升降与伸缩泵车臂架的升降和伸缩是指调整臂架高度和长度，使其能够适应不同高度和距离的作业要求。
在进行升降和伸缩前，操作人员需先检查液压系统和电气系统是否正常运行，并确保周围无人员和障碍物。
然后按照指定的操作方式进行升降和伸缩，调整到合适的位置。
4. 泵车臂架的朝向与角度泵车臂架的朝向与角度调整是使臂架能够精确对准作业点，并保持合适的角度以确保混凝土的顺畅输送。
在朝向和角度调整前，操作人员需先确定作业点的位置，并根据实际需要进行调整。
在调整过程中需注意平稳移动，避免突然转动或角度过大引起的危险。
5. 泵车臂架的限位保护泵车臂架的限位保护是指在进行操作时，需要注意保护臂架的行程、高度和角度，避免超出限定范围造成损坏或危险。
操作人员在操作时需了解泵车臂架的限位保护装置的设置和工作原理，并按照要求进行操作，保证工作的安全和可靠。
6. 泵车臂架的灵活应用泵车臂架的灵活应用是指在实际作业中，根据不同的工况和需求，灵活运用泵车臂架的功能和特点，以提高作业效率和质量。
操作人员需熟悉泵车臂架的各项操作方法和技巧，并根据作业要求调整各部分的位置和参数，实现最佳的泵送效果。
泵车智能臂架操作手册(泵车)
泵车智能臂架操作手册三一重工泵送研究本院控制所2010年10月前言操作泵车智能臂架前请仔细阅读本说明书，并特别注意文中的粗体字。
使用范围：1.本说明书适用于三一重工混凝土泵车智能臂架系统的操作。
2.本说明书中所提到的智能臂架的所有功能，均可通过遥控器操作完成；相关泵车工况信息以及故障诊断信息，均可以在液晶显示屏上显示。
3.当泵车电控系统处于“近控状态”或紧停按钮被按下时，遥控器不起作用。
遥控系统中由操作手操作的部分在本文中被称为遥控发射器（简称遥控器），安装在泵车上的部分在本文中被称为遥控接收器（简称接收器）。
安全事项：1.使用遥控器操作时，为保证遥控系统的可靠工作，请勿将遥控器上的天线取下。
2.在进行臂架的各种操作时，请保证臂架的各部分完全处于操作手的可视范围内。
如果臂架不在操作手的可视范围内，请停止操作臂架。
3.当模式切换开关处于“直角”或“柱面”时，请特别注意各节臂架及臂架末端点的位置和运动方向，避免臂架和周围环境中的物体发生碰撞。
4.遥控器上的显示屏属于易损部件，手持遥控器时请注意背好背带。
遥控器面板说明俯视图：（图一）1：天线；2.电池欠压指示灯；3：液晶显示屏；4：定向/清零拨动开关 5：翻页/确认旋（按）钮；6：万向手柄；7：正/反泵开关；8：锁臂开关；9：自动展臂/收臂开关；10：模式切换开关；11：快/慢切换开关；12：启动按钮；13：排量增减拨动开关；14-17：1至4号臂双向手柄；31214-1745678910111213右侧视图：（图二）左侧视图：（图三）18：遥控器断电按钮；19：讯响按钮；20：紧停开关；21：上翻按钮；22：下翻按钮；23：遥控器智能钥匙；24：发动机熄火按钮25：遥控器显示屏程序下载接口；26：遥控器电板18 19 20 21 22 23 2425 26编码名称作用1 遥控发射器天线增强遥控器发射信号2 电池欠压指示灯指示遥控发射器电池电量，绿色为电量正常，红色表示电量不足，要更换电池3 液晶显示屏显示泵车工况，查询故障4 定向/清零拨动开关设定坐标系用，暂未开放5 翻页/确认旋（按）钮旋转用于显示屏翻页，按下表示确认选择6 万向手柄手动模式时控制5号臂架展臂/收臂，转台旋转；智能模式时控制臂架末端水平直走。
《泵车操作培训A》幻灯片PPT
６、当泵车遇到特别紧急的情况可按下发动机停止 按钮，此时发动机会自动熄火。
7、遥控器发射器电池电力不足时，发射器的指示灯 会由绿光变为红光，此时应更换电池。换下来的 电池可放至驾驶室内充电。
发射器电池
充电插头 充电器
四、 近控操作臂架
近控状态，臂架的翻开和收拢均通过操作臂架多 路阀手柄来完成。控制臂架的手柄向上拉是控制 臂架展开，手柄向下推是控制臂架收拢。臂架的 运动速度与手柄的扳动幅度成正比。
电源指示灯
臂架动作快慢拨 扭（左快右慢）
正反泵按扭 （左正右反）
摇杆 鸣笛按扭 发射器启动按钮
泵送排量调节按 扭（左减右加）
发动机紧急熄 火按扭
紧停按扭
钥匙开关（“1” 开；“0”关）
臂架展开 摇杆 臂架收回
遥控接收器 天线
遥控接收器
遥控接收器天 线（安装于车 外）
遥控器的使用方法
１、 由近控切换到遥控,遥控器的接收器正常通电。没 有翻开发射器钥匙开关时，从接收系统顶部上显示窗口 中可以看到，仅一黄色和一红色灯常亮。翻开发射系统 钥匙开关，松开发射器上红色急停按钮后，按下启动按 钮，发射系统上的指示灯开场会快速闪烁〔此时系统处 于扫频〕；几秒钟后，指示灯会变为有节奏的闪烁，此 时接收系统上的指示灯红色灯熄灭，通道1指示灯亮 〔绿灯〕。此时遥控系统已启动。
电源指示灯 （黄色） 信号指示灯 （红色）
通道1指示 灯（绿色））
通道2指示 灯（绿色））
友情提示
遥控器在遭受同频干扰时，会自动封锁信号输出，臂 架动作与泵送动作均会停顿。此时，须重新翻开钥匙 开关，按启动按钮，遥控器将重新选择频段，再次进 入工作状态。
２、 当遥控器进入工作状态后，任意扳动臂架操作摇 杆，发动机将自动升速；同时，对应的臂架开场动作。 摇杆向外推，对应的臂架展开，摇杆向内扳，对应的臂 架收拢。臂架动作的速度由摇杆来控，摇杆的动作幅度 越大，臂架动作越快。
混凝土泵车操作ppt课件
37
.
3）展开步骤及注意事项
展开一号臂时， 如果发现其他臂 架往下掉，请停 止操作，先将其 他臂架收拢后再 展开一号臂！
三、臂架操作
38
.
夹角小于十五度 才能展开二臂
三、臂架操作
操作臂架动作时，不 能将遥控器摇杆一次 性扳到底，必须缓慢 过渡到最大！
2、支腿操作手柄介绍
在泵车左右两侧，各有一组支 腿操作阀，控制支腿的展开、 伸缩及升降。面对阀组(以站在 泵车右侧为例)： ①后支腿升降操作手柄；
②后支腿展开操作手柄； ③前支腿展开操作手柄； ④前支腿伸缩操作手柄； ⑤前支腿升降操作手柄；
二、支腿操作
驾驶室
①②③④⑤
19
.
9
.
6）打开泵送系统总电源开关 按下上装电源按钮。
一、底盘启动与动力切换
注意: 除作业外，其他情况此电源 开关必须关闭，否则可能会 造成蓄电池亏电。
10
.
一、底盘启动与动力切换
7）切换泵送状态 按下泵送切换开关，直到泵送
位置指示灯亮，松手让开关自 动回位。
打开发射系统钥匙开关（并同 时拨起发射系统上红色急停按钮） 后，发射系统上的指示灯开始会 快速闪烁（此时系统处于扫频）， 几秒钟后，指示灯会变为有节奏 的闪烁，此时接收系统上的指示 灯由原来的一黄一红，变为一黄 一红熄灭一绿，（如果此时你在 接收系统边上，可以听到接收系 统内部继电器的闭合声），此时
机油滤芯堵塞
7
机油压力低
.
一、底盘启动与动力切换
发动机缓速器工作
检查发动机
使用发动机缓速器时点亮。 当出现燃油系统错误 或故障时，警告灯点 亮以进行警告。
泵车的构造及工作原理 ppt课件
成组成； • 泵送系统由泵送机构、料斗、S阀总成、摆摇机构、搅拌机构、配管
总成和臂架配管六部分组成；
• 液压系统主要分为泵送液压系统和臂架液压系统两大部分。泵送液压 系统包括主泵送油路系统、分配阀油路系统、搅拌油路系统及水泵油 路系统。臂架液压系统包括臂架油路系统、支腿油路系统和回转油路 系统三部分。液压系统主要由液压泵、阀组、蓄能器、液压马达及其 它液压元件等部分组成；
• 电气系统主要由控制柜、遥控器及其它电器元件等部分组成。
泵车的构造及工作原理
• 混凝土泵一般装在汽车底盘的尾部，以便混凝土 搅拌运输车向泵的料斗卸料。如图3—2所示混凝 土搅拌车卸料到泵车料斗后，由泵送系统压送到 输送管，经末端软管（件15）排出。各节臂架的 展开和收拢靠各个臂架油缸来完成。其中臂架中 的1#臂架（件7）的仰角可在-2°～90°内摆动， 2#臂架（件10）和3#臂架（件12）可摆动180°， 四节臂架依次展开，其中4#臂架（件14）的动作 最为频繁，它可以摆动255°左右，其末端的软 管在工作时应尽可能靠近浇注部位，同时臂架可 以通过回转马达及减速机驱动回转大轴承绕固定 转塔作365°旋转。
泵车的构造及工作原理泵车的构造及工作原理?臂架系统由多节臂架连杆油缸和连接件等部分组成具体结构见下图泵车的构造及工作原理泵车的构造及工作原理?臂架系统主要由多节臂架连杆油缸连接件铰接而成的可折叠和展开的平面四连杆机构组成根椐各臂架间转动方向和顺序的不同臂架有多种折叠形式如
泵车的构造及工作原理
泵车的构造及工作原理
泵车的构造及工作原理
泵车的构造及工作原理
• 1—支撑油缸；2—右前支腿；；3—左前支腿；4—左后支腿；5—后支腿展开油缸； 6—右后支腿
泵车的构造及工作原理
• 泵送系统是混凝土泵车的执行机构，用于 将混凝土沿输送管道连续输送到浇注现场。 泵送系统由泵送机构、料斗和S阀总成、摆 摇机构、搅拌机构、配管总成、臂架配管 等部分组成。
总成和臂架配管六部分组成；
• 液压系统主要分为泵送液压系统和臂架液压系统两大部分。泵送液压 系统包括主泵送油路系统、分配阀油路系统、搅拌油路系统及水泵油 路系统。臂架液压系统包括臂架油路系统、支腿油路系统和回转油路 系统三部分。液压系统主要由液压泵、阀组、蓄能器、液压马达及其 它液压元件等部分组成；
• 电气系统主要由控制柜、遥控器及其它电器元件等部分组成。
泵车的构造及工作原理
• 混凝土泵一般装在汽车底盘的尾部，以便混凝土 搅拌运输车向泵的料斗卸料。如图3—2所示混凝 土搅拌车卸料到泵车料斗后，由泵送系统压送到 输送管，经末端软管（件15）排出。各节臂架的 展开和收拢靠各个臂架油缸来完成。其中臂架中 的1#臂架（件7）的仰角可在-2°～90°内摆动， 2#臂架（件10）和3#臂架（件12）可摆动180°， 四节臂架依次展开，其中4#臂架（件14）的动作 最为频繁，它可以摆动255°左右，其末端的软 管在工作时应尽可能靠近浇注部位，同时臂架可 以通过回转马达及减速机驱动回转大轴承绕固定 转塔作365°旋转。
泵车的构造及工作原理泵车的构造及工作原理?臂架系统由多节臂架连杆油缸和连接件等部分组成具体结构见下图泵车的构造及工作原理泵车的构造及工作原理?臂架系统主要由多节臂架连杆油缸连接件铰接而成的可折叠和展开的平面四连杆机构组成根椐各臂架间转动方向和顺序的不同臂架有多种折叠形式如
泵车的构造及工作原理
泵车的构造及工作原理
泵车的构造及工作原理
泵车的构造及工作原理
• 1—支撑油缸；2—右前支腿；；3—左前支腿；4—左后支腿；5—后支腿展开油缸； 6—右后支腿
泵车的构造及工作原理
• 泵送系统是混凝土泵车的执行机构，用于 将混凝土沿输送管道连续输送到浇注现场。 泵送系统由泵送机构、料斗和S阀总成、摆 摇机构、搅拌机构、配管总成、臂架配管 等部分组成。
泵车操作培训A-PPT文档资料
30
品质改变世界
电源指示灯 （黄色） 信号指示灯 （红色）
通道1指示 灯（绿色） ）
通道2指示 灯（绿色））
31
品质改变世界
友情提示
遥控器在遭受同频干扰时，会自动封锁信号输出，臂 架动作与泵送动作均会停止。此时，须重新打开钥匙 开关，按启动按钮，遥控器将重新选择频段，再次进 入工作状态。
32
品质改变世界
近控状态，臂架的打开和收拢均通过操作臂架多 路阀手柄来完成。控制臂架的手柄向上拉是控制 臂架展开，手柄向下推是控制臂架收拢。臂架的 运动速度与手柄的扳动幅度成正比。
38
品质改变世界
二臂
三臂
四臂
一臂
旋转
支腿
品质改变世界
39
臂架展开
臂架收拢
40
品质改变世界
五、臂架操作的具体方式
１、从一臂开始按顺序展开，前一节臂架未展开到位 时不要展开下一臂架，否则可能会碰坏机械部件。 ２、将最后一节臂架的软管放下来后重新移动臂架， 将软管出口移至施工地点。 ３、施工中可以动作单个臂架，也可多个臂架组合同 时动作。不论在什么情况下，整个臂架都必须在操作 者视线内才能操作臂架。
朝下扳动此手 柄，放下根部 软管
34
品质改变世界
６、当泵车遇到特别紧急的情况可按下发动机停止 按钮，此时发动机会自动熄火。 7、遥控器发射器电池电力不足时，发射器的指示灯 会由绿光变为红光，此时应更换电池。换下来的 电池可放至驾驶室内充电。
35
品质改变世界
发射器电池
36
品质改变世界
充电插头
充电器
37
品质改变世界
四、 近控操作臂架
２、 当遥控器进入工作状态后，任意扳动臂架操作摇 杆，发动机将自动升速；同时，对应的臂架开始动作。 摇杆向外推，对应的臂架展开，摇杆向内扳，对应的臂 架收拢。臂架动作的速度由摇杆来控，摇杆的动作幅度 越大，臂架动作越快。 ３、臂架动作的最快速度可通过遥控器上“快速 /慢速”
品质改变世界
电源指示灯 （黄色） 信号指示灯 （红色）
通道1指示 灯（绿色） ）
通道2指示 灯（绿色））
31
品质改变世界
友情提示
遥控器在遭受同频干扰时，会自动封锁信号输出，臂 架动作与泵送动作均会停止。此时，须重新打开钥匙 开关，按启动按钮，遥控器将重新选择频段，再次进 入工作状态。
32
品质改变世界
近控状态，臂架的打开和收拢均通过操作臂架多 路阀手柄来完成。控制臂架的手柄向上拉是控制 臂架展开，手柄向下推是控制臂架收拢。臂架的 运动速度与手柄的扳动幅度成正比。
38
品质改变世界
二臂
三臂
四臂
一臂
旋转
支腿
品质改变世界
39
臂架展开
臂架收拢
40
品质改变世界
五、臂架操作的具体方式
１、从一臂开始按顺序展开，前一节臂架未展开到位 时不要展开下一臂架，否则可能会碰坏机械部件。 ２、将最后一节臂架的软管放下来后重新移动臂架， 将软管出口移至施工地点。 ３、施工中可以动作单个臂架，也可多个臂架组合同 时动作。不论在什么情况下，整个臂架都必须在操作 者视线内才能操作臂架。
朝下扳动此手 柄，放下根部 软管
34
品质改变世界
６、当泵车遇到特别紧急的情况可按下发动机停止 按钮，此时发动机会自动熄火。 7、遥控器发射器电池电力不足时，发射器的指示灯 会由绿光变为红光，此时应更换电池。换下来的 电池可放至驾驶室内充电。
35
品质改变世界
发射器电池
36
品质改变世界
充电插头
充电器
37
品质改变世界
四、 近控操作臂架
２、 当遥控器进入工作状态后，任意扳动臂架操作摇 杆，发动机将自动升速；同时，对应的臂架开始动作。 摇杆向外推，对应的臂架展开，摇杆向内扳，对应的臂 架收拢。臂架动作的速度由摇杆来控，摇杆的动作幅度 越大，臂架动作越快。 ３、臂架动作的最快速度可通过遥控器上“快速 /慢速”
泵车结构与工作原理090715文档资料PPT课件
22
R 型臂架
三一品牌有：37II，42，45，48，56M
23
RZ 型 臂 架
三一品牌有：45Ⅱ，48Ⅱ，52，66
24
转塔
泵车结构
1．转台； 2．回转机构； 3．右前支腿； 4．支腿支撑
25
转台
泵车结构
固定转塔
水箱
油箱
26
泵车结构
回转机构
27
泵车结构
支撑支腿结构
左前支腿 左后支腿
前支腿 展开油缸 前支腿
5
泵车品牌
国际： 普茨迈斯特（PUTZMEISTER） 施维茵（SCHWING） 希发（CIFA） 赛玛（SERMAC）
国内： 三一 中联 辽宁海诺 楚天
6
泵车工作原理
汽车底盘
拖泵
布料机
泵车
7
泵车工作原理框图
8
三一泵车型号含义(07年3月前)
9
三一泵车型号含义(07年3月后)
10
三一产品型谱
泵车：五十年历史 目前：最大垂直高度72m 最大泵送量230m3/h 人性化、智能化
3
泵车的优越性
• 设备进场、就位快 • 工作效率高 • 控制自动化 • 机动性能好
4
适用场合和局限性
泵车适用场合
城市建设、住宅小区、体育展览场馆、 公路、铁路、桥梁、立交桥、机场
泵车局限性
施工场地较大 对混凝土的要求高 泵送ing专利
40
臂架系统特点
• 优化设计，结构合理，寿命长 • 进口高强度(900MPa)钢板制造 • 承载能力大，适合国情 • 工作摆动小 • 特殊焊接和热处理工艺 • 进口回转轴承抗倾翻能力强 • 操作灵活，布料范围广
R 型臂架
三一品牌有：37II，42，45，48，56M
23
RZ 型 臂 架
三一品牌有：45Ⅱ，48Ⅱ，52，66
24
转塔
泵车结构
1．转台； 2．回转机构； 3．右前支腿； 4．支腿支撑
25
转台
泵车结构
固定转塔
水箱
油箱
26
泵车结构
回转机构
27
泵车结构
支撑支腿结构
左前支腿 左后支腿
前支腿 展开油缸 前支腿
5
泵车品牌
国际： 普茨迈斯特（PUTZMEISTER） 施维茵（SCHWING） 希发（CIFA） 赛玛（SERMAC）
国内： 三一 中联 辽宁海诺 楚天
6
泵车工作原理
汽车底盘
拖泵
布料机
泵车
7
泵车工作原理框图
8
三一泵车型号含义(07年3月前)
9
三一泵车型号含义(07年3月后)
10
三一产品型谱
泵车：五十年历史 目前：最大垂直高度72m 最大泵送量230m3/h 人性化、智能化
3
泵车的优越性
• 设备进场、就位快 • 工作效率高 • 控制自动化 • 机动性能好
4
适用场合和局限性
泵车适用场合
城市建设、住宅小区、体育展览场馆、 公路、铁路、桥梁、立交桥、机场
泵车局限性
施工场地较大 对混凝土的要求高 泵送ing专利
40
臂架系统特点
• 优化设计，结构合理，寿命长 • 进口高强度(900MPa)钢板制造 • 承载能力大，适合国情 • 工作摆动小 • 特殊焊接和热处理工艺 • 进口回转轴承抗倾翻能力强 • 操作灵活，布料范围广
泵车臂架液压系统(HYDROCONTROL)精品PPT课件
LHD 系列
在混凝土泵车臂架上的应用
SANT (SHENZHEN) HYDRAULIC CO., LTD 深圳市蛇口工业大道27号北科创业大厦1004室 Room 1004, No.27 Industry Ave. Shekou, Shenzhen 邮编 Zip Code: 518067 电话 Tel : ++86 755 26674448 26687441 传真 Fax: ++86 755 26674445 Email:
0.70 0.10 0.21 0.35 0.50 0.63 0.73 0.81 0.86 0.90 0.92 0.94 0.95
0.80 0.05 0.13 0.24 0.37 0.50 0.62 0.71 0.78 0.84 0.87 0.90 0.93
0.90 0.04 0.09 0.16 0.27 0.38 0.50 0.60 0.69 0.76 0.81 0.85 0.89
LHD10 额定流量为 110l/min，额定压力为 400bar，是一种高性能平衡 阀，可以满足最复杂的应用需求。
LHD15 额定流量为 180l/min，额定压力为 400bar，与 LHD10 具有相同 的结构。
HC – LHD03 / LHD05 / LHD10 / LHD15
LHD系列平衡阀采用阀体内置主阀芯零组件结构
HC – LHD03 / LHD05 / LHD10 / LHD15
LHD系列平衡阀有四种不同规格
LHD03 额定流量为 40l/min，额定压力为 350bar. 与 LHD05 具有相同 的结构，阀体厚度最小 25mm，安装更紧凑。
LHD05 额定流量为 70l/min，额定压力为 350bar. 压降远低于市场同类 产品标准， 应用范围更广。
在混凝土泵车臂架上的应用
SANT (SHENZHEN) HYDRAULIC CO., LTD 深圳市蛇口工业大道27号北科创业大厦1004室 Room 1004, No.27 Industry Ave. Shekou, Shenzhen 邮编 Zip Code: 518067 电话 Tel : ++86 755 26674448 26687441 传真 Fax: ++86 755 26674445 Email:
0.70 0.10 0.21 0.35 0.50 0.63 0.73 0.81 0.86 0.90 0.92 0.94 0.95
0.80 0.05 0.13 0.24 0.37 0.50 0.62 0.71 0.78 0.84 0.87 0.90 0.93
0.90 0.04 0.09 0.16 0.27 0.38 0.50 0.60 0.69 0.76 0.81 0.85 0.89
LHD10 额定流量为 110l/min，额定压力为 400bar，是一种高性能平衡 阀，可以满足最复杂的应用需求。
LHD15 额定流量为 180l/min，额定压力为 400bar，与 LHD10 具有相同 的结构。
HC – LHD03 / LHD05 / LHD10 / LHD15
LHD系列平衡阀采用阀体内置主阀芯零组件结构
HC – LHD03 / LHD05 / LHD10 / LHD15
LHD系列平衡阀有四种不同规格
LHD03 额定流量为 40l/min，额定压力为 350bar. 与 LHD05 具有相同 的结构，阀体厚度最小 25mm，安装更紧凑。
LHD05 额定流量为 70l/min，额定压力为 350bar. 压降远低于市场同类 产品标准， 应用范围更广。
长臂架泵车臂架操作
根据作业需要，展开臂架，调整 臂架长度、角度和高度，确保泵 车处于合适的作业位置。
作业监控与调整
实时监控泵车的工作状态和混凝 土的输送情况，根据需要进行调 整，确保作业顺利进行。
操作后检查
01
设备清洁与保养
对泵车进行彻底清洁，检查各部 件的磨损情况，进行必要的保养 和维修。
记录与归档
02
03
安全评估与改进
操作目的
明确长臂架泵车臂架操作的目的，如 提高作业效率、降低劳动强度、保证 施工质量等。
强调长臂架泵车臂架操作在特定工程 领域中的实际应用价值。
操作背景
介绍长臂架泵车臂架操作的背景，包括相关技术的发展历程 、市场需求和行业发展趋势。
分析当前长臂架泵车臂架操作所面临的挑战和机遇，为后续 详细内容提供铺垫。
01
折叠式长臂架泵车
折叠式长臂架泵车具有较长的臂架，可以覆盖较大的作业范围。其特点
是结构紧凑、操作灵活，适用于狭小空间和复杂地形。
02
伸缩式长臂架泵车
伸缩式长臂架泵车的臂架可以伸缩，以适应不同的作业高度和距离。其
特点是结构简单、操作方便，适用于普通作业需求。
03
组合式长臂架泵车
组合式长臂架泵车的臂架由多个分段组成，每段都可以独立伸缩，以实
将作业过程中的相关数据和情况 记录下来，以便日后分析和总结。
对本次操作进行安全评估，总结 经验教训，优化操作流程和安全 防护措施。
04
长臂架泵车臂架操作注意事 项
安全须知
操作前确保场地安全
01
在操作长臂架泵车臂架前，应检查作业场地是否安全，确保没
有障碍物和危险源。
遵守操作规程
02
严格按照长臂架泵车的使用说明书和操作规程进行操作，不得
作业监控与调整
实时监控泵车的工作状态和混凝 土的输送情况，根据需要进行调 整，确保作业顺利进行。
操作后检查
01
设备清洁与保养
对泵车进行彻底清洁，检查各部 件的磨损情况，进行必要的保养 和维修。
记录与归档
02
03
安全评估与改进
操作目的
明确长臂架泵车臂架操作的目的，如 提高作业效率、降低劳动强度、保证 施工质量等。
强调长臂架泵车臂架操作在特定工程 领域中的实际应用价值。
操作背景
介绍长臂架泵车臂架操作的背景，包括相关技术的发展历程 、市场需求和行业发展趋势。
分析当前长臂架泵车臂架操作所面临的挑战和机遇，为后续 详细内容提供铺垫。
01
折叠式长臂架泵车
折叠式长臂架泵车具有较长的臂架，可以覆盖较大的作业范围。其特点
是结构紧凑、操作灵活，适用于狭小空间和复杂地形。
02
伸缩式长臂架泵车
伸缩式长臂架泵车的臂架可以伸缩，以适应不同的作业高度和距离。其
特点是结构简单、操作方便，适用于普通作业需求。
03
组合式长臂架泵车
组合式长臂架泵车的臂架由多个分段组成，每段都可以独立伸缩，以实
将作业过程中的相关数据和情况 记录下来，以便日后分析和总结。
对本次操作进行安全评估，总结 经验教训，优化操作流程和安全 防护措施。
04
长臂架泵车臂架操作注意事 项
安全须知
操作前确保场地安全
01
在操作长臂架泵车臂架前，应检查作业场地是否安全，确保没
有障碍物和危险源。
遵守操作规程
02
严格按照长臂架泵车的使用说明书和操作规程进行操作，不得
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
ppt课件SANY GROUP
收回臂架时，必须保证2、3、4、5臂全部收到不能再收为止后，才能收1 臂至主支撑上，否则会损坏臂架而导致臂架断裂。
2～5臂完全收到不能再 收为止，才能将1臂收
至主支撑上！！！
2～5臂未完全 收到位状态， 不得收1臂至 主支撑上。
9
ppt课件SANY GROUP
泵车臂架操作
A&D AS V5, 03/99 N° 0
臂架操作
近控状态，臂架的打开和收拢 是通过操作臂架多路阀手柄来 控制臂架的动作。控制臂架的 手柄向上拉是控制臂架展开， 手柄向下推是控制臂架收拢， 臂架的运动速度与手柄的扳动 开度成正比。
臂架展开顺序：可以单个展开 臂架，也可多个臂架组合同时 动作，不论在什么情况下，整 个臂架都必须在操作者视线内 才能操作臂架。
展开
收拢
支腿 旋转 一臂 二臂 三臂 四臂
1
ppt课件SANY GROUP
臂架展开
夹角小于十五度
才能展开二臂
一臂展开（如图）
遥控：朝上扳动第 二个按扭。 近控：朝上扳动第 三个受柄。
2
操作所有臂架按扭 时不要一次扳到底， 操作手柄应慢慢过
渡到最大位置
ppt课件SANY GROUP
二臂展开（如图）
二臂展开到水平才 允许展开三臂
遥控：朝上扳动第 三个按扭。
近控：朝上扳动第 四个受柄。
3
ppt课件SANY GROUP
三臂展开（如图）
三臂展开 到水平才 允许展开 四臂
4
ppt课件SANY GROUP
按照顺序分别展开四臂和五臂，放下根部软管。
在2臂未完全展开时，应避免打开臂架3，否则造成1、3臂碰撞而导致臂架 1、3的损坏。
2臂未完 全展开到 位，打开 3臂会导
致碰 撞！！！
2臂未完全 展开到位， 不得打开3 臂。
11
ppt课件SANY GROUP
在RZ臂架进行4臂的展开和收拢前，先将5臂展开10～20度，否则造成5 臂与连杆5碰撞而导致臂架和连杆的损坏。
检查软管夹是否完好可 靠，如失效请及时更 换！！！
禁止使用甩臂 架法将软管放 入软管夹内。
7
ppt课件SANY GROUP
臂架展开后，在进行臂架水平快速旋转时，应避免进行反复来回操作， 以防止臂架因过大的惯性冲击而出现臂架失稳导致的破坏等故障。
臂架水平旋转时， 不得在快速状态下 进行急停操作、或 快速向相时，应避免打开臂架2，否则造成4、5臂与 转台干涉碰撞而导致臂架的损坏，并可能导致损坏2臂。
1臂未完 全展开到 位，打开 2臂会导
致碰 撞！！！
1臂未完 全展开到 位，不得 打开2臂。
10
ppt课件SANY GROUP
4臂展开或收拢前， 展开5臂10-20度， 以避免5臂与连杆 的干涉碰撞！！！
12
ppt课件SANY GROUP
收5臂时，务必注 意防止碰撞连 杆！！！
4臂展开或收 拢前，应将5 臂展开10度避 免5臂干涉连 杆。
13
ppt课件SANY GROUP
朝下扳动 此手柄， 放下根部
软管
5
ppt课件SANY GROUP
所有臂架在进行展开、收回动作的快速状态下，应避免进行急停操作、 或快速向相反方向操作、并反反复复的急促来回操作，以防止臂架因过 大的惯性冲击而出现臂架失稳导致的破坏。
快速状态时不得进行急停、 以及反反复复的急促来回臂
严禁在臂架2～5未完全收到位时将1臂收回至主支撑上。 严禁在 1臂未完全展开至规定角度时进行打开2臂的操作。
16
ppt课件SANY GROUP
17
ppt课件SANY GROUP
展开臂架时，4臂只 允许抬起10～20度， 否则会导致损坏油缸 平衡阀。
15
ppt课件SANY GROUP
严禁臂架在快速状展开、收回态下进行急停操作、或快速向相反的方向操作。 严禁臂架在水平快速旋转状态下进行急停操作、或快速向相反的方向操作。
架的操作！！！
操作所有臂架时， 不得在快速状态下 进行急停操作、或 快速向相反的方向 操作。
6
ppt课件SANY GROUP
在收臂架末端软管时，检查软管夹是否完好可靠，出现异常或失效，请 及时更换，以确保软管能够顺利收回到软管夹中。禁止使用甩臂架法将 软管放入软管夹内。
展开1臂前，允许先将4臂抬起10～20度，这样可以防止在展开臂架时4臂 碰撞转台；但是，抬起角度超过30度以上时，可能引起4号油缸平衡阀碰 撞主支撑等故障，因此因避免展开1臂前抬起4臂超过30度以上的角度。
展开臂 架时， 只允许4 臂抬起 10～20 度！！！
防止损坏油缸平 衡阀！！！
14
ppt课件SANY GROUP
