钢铁产品常见缺陷
钢铁产品常见缺陷
型钢常见缺陷缺陷名称缺陷特征产生原因结疤型钢表面上的疤状金属薄块。
其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。
由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。
表面夹杂暴露在钢材表面上的非金属物质称为表面夹杂,一? 般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。
???(1)钢坯带来的表面非金属夹杂物。
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落分层此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处伴随有夹杂物。
?(1)主要是由于镇静钢的缩孔或沸腾钢的气囊未切净。
(2)钢坯的皮下气泡，严重疏松，在轧制时未焊台，严重的夹杂物也会造成分层。
(3)钢坯的化学成份偏析严重，当轧制较薄规格时，也可能形成分层。
气泡(凸包）型钢表面呈现的一种无规律分布的园形凸起称为凸包，凸起部分的外缘比较园滑，凸包破裂后成鸡爪形裂口或舌形结疤，叫气泡。
多产生于型钢的角部及腿尖。
钢坯有皮下气泡，轧制时未焊合。
裂纹顺轧制方向出现在型钢表面上的线形开裂，一般呈直线形，有时呈“Y”形，多为通长出现，有时局部出现。
(1)钢坯有裂缝或皮下气泡、非金属夹杂物，经轧制破裂暴露。
(2)加热温度不均匀，温度过低，轧件在轧制时各部延伸与宽展不一致。
(3)加热速度过快、炉尾温度过高或轧制后冷却不当，易形成裂纹，此种情况多发生在高碳钢和低合金钢上。
尺寸超差（尺寸不合、规格不合）尺寸超差是指型钢截面几何尺寸不符标准规定要求的统称。
这类缺陷名目繁多，大部以产生部位以及其超差程度加以命名。
例工、槽、角钢的腿长、腿短、腰厚、腰薄及一腿长，一腿短。
(1)对工字钢成品孔腿长往往表现在开口腿上，主要由于腰部压下量不够，角钢和槽钢成品孔压下量的大小，直接影响腿长和腿短。
钢铁零件磷化缺陷原因分析及解决方案

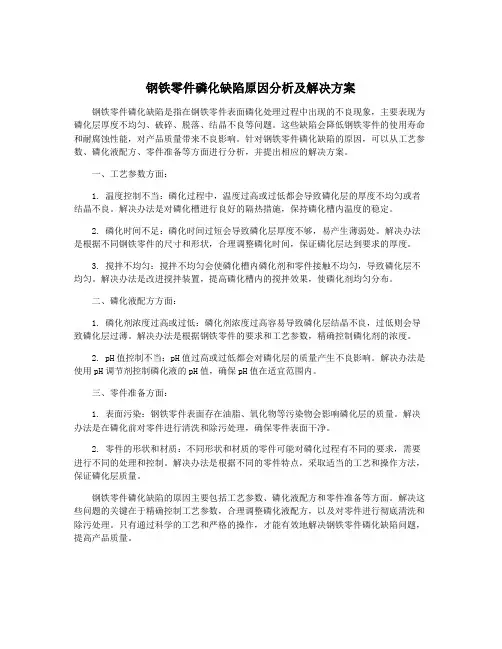

钢铁零件磷化缺陷原因分析及解决方案钢铁零件磷化缺陷是指在钢铁零件表面磷化处理过程中出现的不良现象，主要表现为磷化层厚度不均匀、破碎、脱落、结晶不良等问题。
这些缺陷会降低钢铁零件的使用寿命和耐腐蚀性能，对产品质量带来不良影响。
针对钢铁零件磷化缺陷的原因，可以从工艺参数、磷化液配方、零件准备等方面进行分析，并提出相应的解决方案。
一、工艺参数方面：1. 温度控制不当：磷化过程中，温度过高或过低都会导致磷化层的厚度不均匀或者结晶不良。
解决办法是对磷化槽进行良好的隔热措施，保持磷化槽内温度的稳定。
2. 磷化时间不足：磷化时间过短会导致磷化层厚度不够，易产生薄弱处。
解决办法是根据不同钢铁零件的尺寸和形状，合理调整磷化时间，保证磷化层达到要求的厚度。
3. 搅拌不均匀：搅拌不均匀会使磷化槽内磷化剂和零件接触不均匀，导致磷化层不均匀。
解决办法是改进搅拌装置，提高磷化槽内的搅拌效果，使磷化剂均匀分布。
二、磷化液配方方面：1. 磷化剂浓度过高或过低：磷化剂浓度过高容易导致磷化层结晶不良，过低则会导致磷化层过薄。
解决办法是根据钢铁零件的要求和工艺参数，精确控制磷化剂的浓度。
2. pH值控制不当：pH值过高或过低都会对磷化层的质量产生不良影响。
解决办法是使用pH调节剂控制磷化液的pH值，确保pH值在适宜范围内。
三、零件准备方面：1. 表面污染：钢铁零件表面存在油脂、氧化物等污染物会影响磷化层的质量。
解决办法是在磷化前对零件进行清洗和除污处理，确保零件表面干净。
2. 零件的形状和材质：不同形状和材质的零件可能对磷化过程有不同的要求，需要进行不同的处理和控制。
解决办法是根据不同的零件特点，采取适当的工艺和操作方法，保证磷化层质量。
钢铁零件磷化缺陷的原因主要包括工艺参数、磷化液配方和零件准备等方面。
解决这些问题的关键在于精确控制工艺参数，合理调整磷化液配方，以及对零件进行彻底清洗和除污处理。
只有通过科学的工艺和严格的操作，才能有效地解决钢铁零件磷化缺陷问题，提高产品质量。
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷是指在磷化工艺过程中出现的问题，例如表面粗糙、颗粒不均匀、
磷化层脱落等。
这些缺陷会影响零件的质量和性能，导致使用寿命缩短或失效，因此需要
对磷化缺陷的原因进行分析，并提出相应的解决方案。
1. 原因分析
磷化缺陷的原因主要可以分为以下几个方面：
1) 工艺参数不当：工艺参数的不合理设置是磷化缺陷的主要原因之一。
磷化液的浓度、温度、pH值等参数过高或过低，都会导致磷化层的质量下降。
2) 钢铁材料问题：钢铁材料的成分和结构也会影响磷化层的质量。
钢铁材料中含有
过多的杂质或硅、锰等元素，会导致磷化层的结构不稳定，易于脱落。
3) 表面处理不当：钢铁零件在磷化前的表面处理也非常重要。
如果表面有油脂、氧
化层等污染物，会影响磷化液的反应，导致磷化层的质量下降。
4) 设备问题：磷化设备的性能和状况也会对磷化层的质量产生影响。
设备的搅拌、
加热、冷却等功能不完善，都会导致磷化液的均匀性和稳定性下降。
2. 解决方案
为了解决钢铁零件磷化缺陷问题，可以采取以下解决方案：
2) 优化钢铁材料成分和结构：根据具体的应用要求，优化钢铁材料的成分和结构，
减少杂质和有害元素的含量，提高磷化层的结构稳定性和附着力。
钢铁零件磷化缺陷的原因多种多样，需要综合考虑工艺参数、材料、表面处理和设备
等方面的因素。
通过合理设置工艺参数、优化材料、加强表面处理和定期维护设备等措施，可以有效解决钢铁零件磷化缺陷问题，提高磷化层的质量和性能。
钢铁发黑中常见缺陷的产生原因及排除方法
钢铁发黑中常见缺陷的产生原因及排除方法
其他说明：
1、发黑件膜层附着力随着存放时间的延长而增加，时间越长，附着力越佳。
发黑的零件脱水封闭后，最好
存放一天后使用。
2、本品为浓缩液，一般钢铁件用时按1：4稀释，铸件按1：5-6。
每公斤浓缩液，可发黑钢铁8-10㎡.使用
的好的用户发黑量可达到300㎏/公斤浓缩液。
3、本发黑剂不仅适用于一般零件浸泡发黑，还适用于铜、铜合金及锌基合金的发黑。
4、本溶液发黑过程中，有少量沉淀产生，但不影响发黑质量。
注意：当工作液不用时，必须将沉淀除去，保持滤液清澈，否则由于溶液中的铁离子的自催化作用而使发黑液
提前实效。
5、配槽时要用清洁自来水，不能用井水。
有条件最好用去离子水。
钢铁材料常见缺陷及其产生原因
钢铁材料常见缺陷及其产生原因引言钢铁材料是工业生产中常用的材料之一，具有良好的力学性能和耐久性。
然而，由于制造过程中的各种因素，钢铁材料往往会出现一些缺陷。
本文将介绍钢铁材料常见的缺陷，探讨其产生的原因，并提出相应的解决方案。
一、气孔气孔是钢铁材料中常见的缺陷之一。
它们是由于熔体中的气体无法完全排除而形成的孔洞。
气孔的出现会降低钢铁材料的强度和韧性，导致材料易于断裂。
产生原因气孔的产生主要与以下几个因素有关：1.气体残留：在钢铁制造过程中，熔体中的气体不能完全排除，导致气孔的形成。
2.不良包壳材料：在铸造过程中使用的包壳材料可能含有化学成分，当熔体进入包壳时，会释放出气体并形成气孔。
3.渣浆不均匀：如果熔体中的渣浆没有均匀分布，会导致气孔的形成。
解决方案为了减少气孔的产生，可以采取以下措施：1.加强熔体的搅拌：通过加大搅拌力度，可以促使气体顺利排除。
2.选择合适的包壳材料：使用不含有气体产生物质的包壳材料，可以减少气孔的形成。
3.控制渣浆成分：保证渣浆成分的均匀分布，可以防止气孔的出现。
二、夹杂物夹杂物是钢铁材料中常见的缺陷之一。
它们是由于在钢铁制造过程中，杂质无法被完全排除而形成的。
夹杂物会降低钢铁材料的力学性能和耐蚀性，影响其使用寿命。
产生原因夹杂物的产生主要与以下几个因素有关：1.不纯净原材料：如果原材料中存在杂质，这些杂质可能无法被完全去除，从而形成夹杂物。
2.冶炼过程不当：在冶炼过程中，温度、压力等因素的控制不当会导致夹杂物的形成。
3.金属液流动不畅：如果金属液的流动不畅，如存在死角、漩涡等情况，会导致夹杂物的形成。
解决方案为了减少夹杂物的产生，可以采取以下措施：1.选择优质原材料：使用净化程度高的原材料，能够有效降低夹杂物的含量。
2.控制冶炼参数：严格控制冶炼过程中的温度、压力等参数，确保金属的纯净度。
3.优化液流动态：通过改善冶炼设备的结构和增加搅拌力度，可以改善金属液的流动状态，减少夹杂物的形成。
钢铁材料常见缺陷(图谱)及产生原因
科普知识钢铁材料常见缺陷（图谱）及产生原因我们在材料采购、生产加工以及试验检测过程中，经常发现材料中存在这样那样不同程度的缺陷，有的缺陷可能直接影响到使用。
为了进一步了解和识别缺陷成因及其对构件的影响，与大家共同学习，共同提高，第一部分为“钢铁材料常见缺陷及产生原因”; 第二部分为“缺陷图谱”；“图谱”部分是笔者多年收集、整理、编写而成，供大家参考。
（一）钢铁材料常见缺陷及产生原因型钢常见缺陷重轨常见缺陷线材常见缺陷中厚板常见缺陷热轧板（卷）常见缺陷冷轧板（卷）常见缺陷镀锌板（卷）常见缺陷镀锡板（卷）常见缺陷彩涂板（卷）常见缺陷硅钢产品常见缺陷露晶带钢表面上可看到隐约可见的晶粒。
(1)CA3线MgO底层含水率较高。
(2)带钢在CA3线过氢化或油污清洗不净。
(3)CB炉露点高。
保护气体中的含氧量高或含有水份。
(4)保护气体供给量不是。
(5)钢卷装CB炉前滞留时间长使MgO含水率增高。
(6)密封不严吸人空气。
二：缺陷图谱图1-8为弯曲试验缺陷，图9-21为拉伸断口图1:刮伤图2：角钢中夹渣分层图3：角钢夹渣分层图4：夹杂分层图5：气泡起层图6：三分层缺陷图7：气泡形成三分层图8：角钢上的缩管分层图9：结晶状断口和星状断口图10：全杯状断口和半杯状断口图11：菊花状断口和燕尾断口图12：燕尾断口和斜断口图13：中心增碳和心部增碳图14：心部增碳图15：表面增碳图16：结晶胎性断口和残余增碳图17：结晶胎性断口和残余缩孔断口图18：残余缩孔断口和残余缩孔图19：缩孔断口和缩孔横截面劈开成二半图20：缩孔断口图21：白点断口和劈开断口。
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷原因分析及解决方案钢铁零件磷化缺陷是钢铁制品表面处理过程中的一种常见问题。
磷化是通过对钢铁表面进行磷酸盐处理来提高其腐蚀抗性和润滑性。
然而，在磷化过程中，会出现一些缺陷，如不均匀磷化、磷化质量低劣、磷化层厚度不均等问题。
本文将重点讨论钢铁零件磷化缺陷的原因分析以及解决方案。
一、原因分析1. 前处理不当：前处理是钢铁磷化过程中的重要步骤，它会影响到后续磷化质量。
如果前处理不当，如清洗不彻底或清洗液过期，会导致表面极性不足，防锈效果降低，磷化效果也会受到影响。
2. 磷酸盐浓度不合适：磷酸盐溶液的浓度对磷化的效果有着很大的影响。
如果浓度过低，会导致磷化不彻底，磷化层厚度不均，磷化后表面容易生锈。
而浓度过高则会导致磷化剂的使用量增加，磷化质量降低，磷酸盐沉淀堵塞喷嘴等问题。
3. 磷酸盐处理时间过长：磷化处理时间的长短也会影响磷化层的均匀性和质量。
如果磷化时间过长，会导致表面结晶过度，出现磷化皮层厚度不均、磷化结晶不完整等缺陷。
5. 设备设施不足：磷化过程中，设备的自动化程度和设施的完善程度也会影响磷化质量。
如果设备不足或者过于陈旧，会导致工艺不稳定，磷化后表面质量不稳定等问题。
二、解决方案1. 加强前处理：在前处理过程中，应当使用专用清洗剂，充分清洗表面，确保表面无污垢和油脂。
并且，清洗剂的浓度和使用次数也要把握好，并及时更换和补充。
2. 控制磷酸盐浓度：在磷酸盐溶液配制时应该控制好浓度，浓度不宜过高或过低，最好依据工艺要求合理配制。
同时，应该定时检测溶液的浓度并进行调整，以免磷化质量受到影响。
3. 控制磷酸盐处理时间：磷酸盐沉积时间的长短会直接影响磷化层的质量，因此应该依照实际情况调整时间。
如果时间过长，应该考虑更换磷酸盐处理剂。
4. 控制磷酸盐处理温度：磷酸盐处理温度的控制也极为关键，在生产过程中应该随时监测温度，并进行适当调整。
在调整温度时，应该按照工艺条例和设备规范来操作，避免产生翻样或者温度不稳定的情况。
冷轧板常见表面缺陷及成因
冷轧板常见表面缺陷及成因冷轧板常见表面缺陷及成因冷轧板常见表面缺陷有麻点缺陷、冷硬板中部穿裂、冷硬板边裂、带状翘皮、不连续点线状缺陷、黑(灰)线（带）缺陷等。
1麻点缺陷。
单个麻点呈不规则分布，整体呈现带状分布。
麻点在微观上由许多微小的凹坑组成，凹坑内部看到很多细小的颗粒。
凹坑部分杂质元素与结晶器保护渣成分基本一致，说明这些夹杂主要来自结晶器保护渣。
2冷硬板中部穿裂。
中部穿裂部位悬挂着许多鳞状碎片，大块的鳞状碎片边沿包含许多细小的小颗粒，断口为脆性形貌。
细小颗粒与结晶器保护渣成分相似，确定这些夹杂主要来自结晶器保护渣。
3冷硬板边裂。
边裂处呈锯齿状，裂口部位包含大量大小不一的颗粒，颗粒与基体之间无明显间隙，部分颗粒沿平行于裂口方向呈线状分布，同样这些颗粒来自结晶器保护渣。
4带状翘皮。
带状翘皮在板材近表层有一明显薄层与基体发生分离或半分离状态，翘皮部位皮下含有大量粉状物质，能谱分析，这些物质主要来源于变性后的结晶器保护渣。
5不连续点线状缺陷。
板材厚度薄于1mm，该缺陷易发生。
线状缺陷多成簇出现，缺陷底部残留了硅酸盐复合夹杂物。
主要是CSP铸坯中坯壳及皮下、中心部位富集的夹杂物，在热轧过程中，随着厚度变薄，逐渐呈现。
6黑(灰)线（带）缺陷。
酸洗后的宏观形貌有条状、长条状、块状或多点状，轮廓特别分明。
由于1）轧辊质量不佳，主要是氧化膜剥落、老化粗糙、剥落、异物粘附等。
2）除鳞不干净，主要由于喷嘴堵塞、喷嘴压力低等因素。
3）工艺因素，机架间冷却水控制不规范等。
4）连铸至F7前输送辊道划伤，主要由于炉辊结瘤、异物粘结、死辊等。
以上因素导致氧化铁皮压入，从而在冷硬板上形成黑(灰)线（带）缺陷。
冷轧产品质量缺陷及改正措施一、冷轧与镀锌产品外在质量冷轧薄板之所以说是精品，一个主要的原因就是冷轧薄板对表面质量的严格要求。
可以说，在整个冶金行业中，冷轧薄板对表面质量是要求最高最严的，尤其是宽而薄的冷轧钢带产品和对冲压成型性能有严格要求的产品。
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷原因分析及解决方案钢铁材料作为工业生产中常用的原材料之一，广泛应用于汽车、机械、航空航天等领域。
而在钢铁材料进行加工过程中，为了提高其表面的防腐性能和使用寿命，通常会进行磷化处理。
磷化过程中出现的缺陷问题一直困扰着生产制造企业。
本文将对钢铁零件磷化缺陷的原因进行分析，并提出解决方案，以期能够解决这一难题，提高产品质量和生产效率。
1. 工艺参数不当：在钢铁零件的磷化处理过程中，如果磷化剂的浓度、温度、PH值等工艺参数控制不当，就会导致磷化层的均匀度不佳，甚至出现斑驳、脱落等缺陷。
2. 钢铁材料质量不良：钢铁材料的表面质量不良，如存在氧化皮、油污等杂质，会影响磷化剂与基体金属的反应，导致磷化层的质量不达标，出现缺陷。
3. 磷化剂配方问题：磷化液的配方中，磷化剂、促进剂、缓蚀剂等成分比例不合理，或者使用的磷化液质量不合格，都会在磷化过程中引起问题，导致磷化层质量不佳。
4. 磷化处理工艺控制不严：在磷化处理过程中，处理时间、温度、浸泡性等工艺控制不严，会导致磷化层的厚度、致密性、结晶度等不达标，形成磷化缺陷。
5. 配件形状设计不当：有些钢铁零件的形状复杂、结构特殊，不易达到均匀的磷化处理，容易形成磷化缺陷。
1. 严格控制磷化工艺参数：制定科学合理的磷化工艺流程，严格控制磷化液的浓度、温度、PH值等参数，确保每一道工序都按照标准操作，避免出现磷化缺陷。
2. 提高钢铁材料表面质量：在进行磷化处理前，对钢铁材料的表面进行清洗、脱脂、除锈等处理，确保表面质量良好，避免表面杂质影响磷化效果。
5. 针对特殊零件设计特殊处理方案：对于形状复杂的钢铁零件，可以采用特殊的固液分离设备，或者采用局部涂覆、喷涂等方式进行磷化处理，以保证磷化的均匀性和质量。
钢铁零件磷化缺陷问题的解决需要全面考虑原材料质量、工艺参数控制、磷化处理方法等方方面面的因素。
只有在生产制造过程中严格控制每一个环节，优化工艺流程和磷化液配方，才能够有效地解决钢铁零件磷化缺陷问题，提高产品质量和生产效率。
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷通常是在制造过程中出现的，主要原因如下：
1. 工艺参数设置不当：磷化过程中的工艺参数设置不合理，如温度、浸泡时间等，会导致磷化层不均匀、疏松，从而出现磷化缺陷。
2. 表面预处理不彻底：在进行磷化前，钢铁零件的表面必须进行彻底的清洗和去油处理，如果表面有油污、氧化物等杂质存在，会影响磷化膜的结构和质量，容易出现磷化缺陷。
3. 磷化剂种类和浓度选择不当：磷化剂的种类和浓度选择不恰当，会导致磷化液的腐蚀性增强，加速金属表面的腐蚀，从而导致磷化缺陷的产生。
4. 设备设施问题：磷化设备设施的安装、维护不到位，如管道堵塞、泵送不畅等问题，会导致磷化液无法均匀覆盖钢铁零件表面，产生磷化不良。
针对钢铁零件磷化缺陷问题，可以采取以下解决方案：
4. 做好设备设施的维护和监控：定期对磷化设备设施进行维护和清洗，保持管道畅通，确保磷化液的均匀覆盖和流动性，避免磷化不良。
还应加强生产过程的严格管理和监控，建立健全的质量控制体系，提高操作人员的技术能力和工艺水平，加强现场管理和质量检验，及时发现和解决磷化缺陷问题，保证产品质量和生产效率。
一张图看懂钢材缺陷术语
一张图看懂钢材缺陷术语钢铁产品在加工制造过程中很容易出现一些缺陷，下面小编总结了一些常见的钢材缺陷术语及其可能产生原因和改善对策，大家一起来找找茬吧：1、圆度说明：圆形截面的轧材，如圆钢和圆形钢管的横截面上，各个方向上的直径不等。
2、形状（外形）不正确说明：轧材横截面几何外形歪斜，凹凸不平。
如六角钢的六边不等、角钢顶角大、型钢扭转等。
3、厚薄不均说明：钢板(或钢带)各部位的厚度不一样，有的两边厚而中间薄、有的边部薄而中间厚、也有的头尾差超过规定。
4、弯曲度说明：轧件在长度或宽度方向不平直，呈曲线状。
5、镰刀弯说明：钢板（或钢带）的长度方向在水平面上向一边弯曲。
6、瓢曲度说明：钢板(或钢带)在长度和宽度方向同时出现高低起伏的波浪现象，使其成为“瓢形”或“船形”。
7、扭转说明：条形轧件沿纵轴扭成螺旋状。
8、脱方、脱矩说明：方形、矩形截面的材料对边不等或截面的对角线不等。
9、拉痕(划道)说明：呈直线沟状，肉眼可见到沟底分布于钢材的局部或全长。
10、裂纹说明：一般呈直线状，有时呈Y形，多与拔制方向一致，但也有其他方向，一般开口处为锐角。
11、重皮(结疤)说明：表面呈舌状或鱼鳞片的翘起薄片：一种是与钢的本体相连结，并折合到表面上不易脱落；另一种是与钢的本体没有连结，但粘合到表面易于脱落。
12、折叠说明：钢材表面局部重叠，有明显的折叠纹。
13、锈蚀说明：表面天生的铁锈，其颜色由杏黄色到黑红色，除锈后，严重的有锈蚀麻点。
14、发纹说明：表面发纹是深度甚浅，宽度极小的发状细纹，一般沿轧制方向延伸形成细小纹缕。
15、分层说明：钢材截面上有局部的明显的金属结构分离，严重时则分成2～3层，层与层之间有肉眼可见的夹杂物。
16、气泡说明：表面无规律地分布呈圆形的大大小小的凸包，其外缘比较圆滑。
大部是鼓起的，也有的不鼓起而经酸洗平整后表面发亮，其剪切断面有分层。
17、麻点（麻面）说明：表面呈现局部的或连续的成片粗糙面，分布着外形不一、大小不同的凹坑，严重时有类似桔子皮状的，比麻点大而深的麻斑。
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷原因分析及解决方案
一、磷化缺陷的原因分析
钢铁零件的磷化缺陷主要有以下几个方面的原因：
1. 磷化液配方不合理：磷化液中的成分、浓度、比例等因素会直接影响磷化膜的质量。
如果磷化液配方不合理，可能会导致磷化膜质量不稳定，出现缺陷。
2. 表面清洁度不够：钢铁零件在磷化前必须保证表面的清洁度，否则会影响磷化膜的质量。
如果表面含有油脂、灰尘等杂质，会导致磷化液不能充分与钢铁表面反应，从而形成不完整的磷化膜。
3. 钢铁材质不合适：不同的钢铁材质适合的磷化工艺也不同。
如果选择了不适合的磷化工艺，可能会导致磷化膜质量不稳定，出现缺陷。
4. 磷化时间、温度不合理：磷化时间和温度是影响磷化膜质量的重要因素。
如果磷化时间过长或温度过高，可能会导致磷化膜过厚、颗粒过粗，从而形成缺陷。
5. 磷化设备或工艺的缺陷：磷化设备或工艺的缺陷，如液槽漏液、温度控制不准确等，可能会导致磷化膜质量不稳定，出现缺陷。
钢铁零件磷化缺陷的原因有很多，主要包括磷化液配方不合理、表面清洁度不够、钢铁材质不合适、磷化时间、温度不合理以及磷化设备或工艺的缺陷等。
针对这些原因，可以采取优化磷化液配方、提高表面清洁度、选择合适的钢铁材质、合理控制磷化时间、温度以及改进磷化设备和工艺等解决方案，以改善和优化钢铁零件的磷化质量。
钢铁材料常见缺陷及其产生原因
钢铁材料常见缺陷及其产生原因随着工业的发展，钢铁材料在现代生产中扮演着重要的角色，然而，由于制造过程中各种因素的影响，钢铁材料常常会出现各种不同的缺陷，这些缺陷不仅会影响到材料的性能，还会影响到整个工业制造的安全可靠性，因此，对于钢铁材料常见缺陷及其产生原因的研究尤为重要。
一、夹杂物夹杂物是钢铁材料常见的缺陷之一，夹杂物是指非金属物质或金属物质在钢铁材料中嵌入的细小零散物质，在材料测试中，夹杂物体现出来就是材料断口上能够清晰的看到夹杂物的痕迹。
夹杂物会对钢铁材料的性能造成严重影响，如：导致脆性断裂、降低材料的延展性以及韧性等。
夹杂物的产生原因有很多种，其中常见的有：1. 生产过程中的污染：在钢铁生产过程中，可能因为各种原因，引入了一些杂质物质，从而进一步导致了杂质进入钢铁材料中。
2. 溶液成分不均匀：在钢铁的溶液中，可能存在成分不均匀的现象，这也会导致一些杂质物质的产生。
3. 结晶不完整：钢铁材料在冷却过程中，如结晶不完整，也会在材料中产生一些夹杂物。
二、气孔随着钢铁材料的发展，气孔的产生已经得到了有效的控制，然而，仍然有不少的气孔存在，它们会对钢铁材料的性能造成很大的影响，如：导致表面缺陷、破坏焊接或者表面处理的效果等。
气孔的产生原因有很多种，其中常见的有：1. 气泡未完全排出：在钢铁的铸造过程中，气泡未完全排出，热固态的过程中，逐渐成为气孔。
2. 易氧化元素的存在：在钢铁的冶炼过程中，如硅、锰等易氧化的元素，若存在在钢铁中，会在钢铁冷却时容易吸收氧气而产生气泡。
3. 处理不当：在钢铁材料加工中，如果加工的温度不够稳定，或者加工后没有进行合适的气体排放处理，也会在材料中产生气孔。
三、裂缝裂缝是钢铁材料常见的缺陷之一，绝大多数情况下都会影响到钢铁材料的性能与使用寿命，从而带来不必要的经济损失。
裂缝的产生原因有很多种，其中常见的有：1. 加工中的过度拉伸：在加工钢铁材料的过程中，如过度的拉伸，也会使材料出现裂缝现象。
钢铁缺陷原因特征大全
钢铁缺陷原因特征大全
1. 气泡缺陷：通常由铸造、热处理或轧制过程中的气体包裹在钢中形成，其原因可能是原料中的气体、熔炼过程中的气体、铸造或轧制过程中的气体等。
2. 夹杂缺陷：夹杂是指钢中的非金属夹杂物，如氧化物、硫化物、氮化物等，其原因可能是原料中的杂质、熔炼过程中的氧化、还原不彻底等。
3. 碳化物缺陷：碳化物是指钢中的碳化合物，其原因可能是熔炼过程中的碳化反应、热处理过程中的碳化反应等。
4. 晶界缺陷：晶界是指钢中晶粒之间的界面，其原因可能是熔炼过程中的结晶过程、热处理过程中的晶界移动等。
5. 裂纹缺陷：裂纹是指钢中的裂缝，其原因可能是热处理过程中的应力过大、轧制过程中的过度拉伸等。
6. 坯料缺陷：坯料缺陷是指钢铁生产过程中原料的缺陷，如气孔、夹杂、裂纹等，其原因可能是原料的质量问题或加工过程中的损伤。
7. 设备缺陷：设备缺陷是指生产设备的问题，如轧机的压力不稳定、冷却水温度过高等，会导致钢铁缺陷的产生。
8. 操作缺陷：操作缺陷是指生产过程中操作人员的问题，如操作不规范、操作不熟练等，会导致钢铁缺陷的产生。
9. 环境缺陷：环境缺陷是指生产环境的问题，如温度过高、湿度过大等，会影响钢铁的质量。
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷原因分析及解决方案
钢铁零件磷化缺陷是指在磷化过程中出现的不良现象或问题，主要表现为磷化膜附着
性差、脱落、不均匀等。
这些缺陷不仅影响到零件的质量和使用寿命，还可能导致零件无
法达到预期的防腐、防锈效果。
针对钢铁零件磷化缺陷问题，进行原因分析和解决方案的
研究具有重要的实际意义。
钢铁零件磷化缺陷的原因可以归纳为以下几个方面：
1. 表面处理不当：钢铁零件在磷化之前需要进行清洗和脱脂处理，如果清洗和脱脂
过程不充分，会导致表面存在油脂、污垢等难以去除的物质，影响磷化液的附着性。
解决方法：加强表面处理工艺，确保零件表面的清洁度和光洁度。
可以采用机械清洗、溶剂清洗、碱洗等方法，确保表面没有油脂等污染物。
2. 磷化液成分不合理：磷化液的成分是影响磷化质量的重要因素之一。
如果磷化液
中的磷酸盐、氯化物等成分浓度不合理，会导致磷化膜的附着力不好、脱落等问题。
解决方法：优化磷化液的配方，选择合适的磷酸盐和氯化物浓度，确保磷化液的稳定
性和均匀性。
解决方法：加强对磷化液pH值的控制，采用合适的酸碱调节剂，确保磷化液的酸碱度稳定。
4. 磷化液温度控制不恰当：磷化液的温度是磷化过程中另一个重要的操作参数。
如
果磷化液的温度过高或过低，会导致磷化膜形成不均匀，附着力差等问题。
要解决钢铁零件磷化缺陷问题，需要从表面处理、磷化液成分、pH值控制和温度控制等方面进行综合考虑和优化。
通过加强工艺管理，控制好每个操作环节，可以有效地提高
磷化膜的质量和附着性，保证钢铁零件的使用寿命和防腐、防锈效果。
钢铁产品常见缺陷
钢轨断面几何尺寸不符合标准规定,统称尺寸超差;
其中：钢轨头部超过正偏差的叫头大,超过负偏差的叫头小;轨腰厚度超过正偏差的叫腰厚．超过负偏差的叫腰薄;轨底宽度超过正偏差的叫底宽,超过负偏差的叫底小;轨腰高度超过正偏差的叫腹高,超过负偏差的叫腹低;轨的高度超过正偏差的叫轨高,超过负偏差的叫轨低;断面不与其垂直轴线对称的叫不对称又叫偏称;
2导卫板安装不当,有棱角或粘有铁皮使轧件产生划痕,再轧形成折迭;
裂纹
盘条表面沿轧制方向有平直或弯曲、折曲的细线,这种缺陷多为裂纹;由于钢坯上的缺陷经轧制后形成的裂纹常判有氧化圆点、脱碳现象,裂纹中间常存在氢化亚铁;由于轧后控冷不当形成的裂纹无脱碳现象伴生,裂缝中一般无氧化亚铁;
1钢坯上未消除的裂纹无论纵向或横向,皮下气泡及非金属夹杂物都会在盘条上造成裂纹缺陷;
1钢坯带来的表面非金属夹杂物;
2在加热或轧制过程中,偶然有非金属夹杂韧如加热炉的耐火材料及炉渣等,炉附在钢坯表面上,轧制时被压入钢材,冷却经矫直后部分脱落
分层
此缺陷在型钢的锯切断面上呈黑线或黑带状,严重的分离成两层或多层,分层处伴随有夹杂物;
1主要是由于镇静钢的缩孔或沸腾钢的气囊未切净;
2钢坯的皮下气泡,严重疏松,在轧制时未焊台,严重的夹杂物也会造成分层;
凸起、压痕主要是轧槽损坏或磨损造成的;
缩孔
盘条截面中心部位的疏松或空洞称为缩孔,缩孔处存在非金属夹杂,同时某些非铁元素富集;
连铸方坯按“小钢锭理论”有时出现周期性的缩孔,轧后不能焊台;
截面夹杂
暴露在钢材截面上的非金属物质称为截面夹杂;
这样的缺陷般是铸钢时外来的非金属物质进入钢液,粘附铸坯某个部位造成的;
1主要是由于加热温度过高或在高温区停留时间太长;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(4)成品入口夹板间隙过大或松动，进钢不稳，易产生双面断续耳子。
扭转
型钢绕其轴线扭成螺旋状称为扭转
(1)卫板安装不良，使轧件出孔时受到力偶的作用产生扭转。
(2)两侧延伸不一致，主要是压下不均或辊子有轴向串动。
(3)方、园钢由于入口夹板安装不正确，使钢料进孔不正，造成延伸不一致。
耳子
在型钢表面上与}L型开口处相对应的地方，出现顺轧制方向延伸的凸起部分称为耳子。有单边的，也有双边的，有时耳子产生在型钢的全长，也有局部或断续的，方、圆钢产生较多。
(1)轧机调整不当或孔型磨损严重，使成品前孔来料过大或成品孔压下量过大，产生过充满，多产生双边耳子。
(2)进入成品孔前因事故造成温度过低，进入成品孔时延伸降低，宽展过大，多产生双边耳子。
(4)轧辊安装不正确，上、下轧辊轴线不在同一垂直平面内，即上、下辊成水平投影交叉，使轧件扭转。
(5)矫直机调整不当。
弯曲（弯头）
型钢沿垂直或水平方向呈现不平直的现象称为弯曲，一般为镰刀形或波浪形，仅只头部的弯曲叫弯头。
(1)轧机调整不当，轧辊倾斜或跳动，上、下辊径差大，造成速度差大。
(2)出口卫板安装不正确，卫板梁过低或过高。
(3)轧制过程中冷却不当，即因事故浇水时间过长或孔型冷却水开得太大，低温轧制易形成裂纹。
表面其大小、深浅无规律，颜色有暗红、淡黄、灰白等。
裂纹
顺轧制方向出现在型钢表面上的线形开裂，一般呈直线形，有时呈“Y”形，多为通长出现，有时局部出现。
(1)钢坯有裂缝或皮下气泡、非金属夹杂物，经轧制破裂暴露。
(2)加热温度不均匀，温度过低，轧件在轧制时各部延伸与宽展不一致。
(3)加热速度过快、炉尾温度过高或轧制后冷却不当，易形成裂纹，此种情况多发生在高碳钢和低合金钢上。
钢铁产品常见缺陷
型钢常见缺陷
缺陷名称
缺陷特征
产生原因
结疤
型钢表面上的疤状金属薄块。其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。
由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。
表面夹杂
暴露在钢材表面上的非金属物质称为表面夹杂,一? 般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。???
(3)轧件温度不均匀，使金属延伸不一致。
(4)冷床拉钢小车不同步或滑轨不光滑。
(5)运输辊道速度过快，容易把钢材头部撞弯。
(6)矫直温度过高，冷却后容易产生弯曲。
(7)成品捆扎长短不齐较大。在运输中装卸不当。
(8)堆垛时不按规定进行。
(9)锯片用的太老，也容易产生弯头。
形状不正
型钢断面几何形状歪斜不正，这类缺陷对不同品种各异，名称繁多。如工槽钢的内并外斜，弯腰挠度，角钢顶角大、小腿不平等。
(1)导卫板安装不当，对轧件压力过大，将轧件表面划伤。
(2)导卫板加工不良，口边不圆滑，或磨损严重，粘有氧化铁皮，将轧件表面划伤。
(3)孔型侧壁磨损严重，当轧件接触时产生弧形划伤。
(4)钢材在运输过程中与表面粗糙的辊道、盖板、移钢机、活动挡板等接触划伤。
缺肉
型钢其一侧面沿轧制方向全长或周期性的缺少金属称缺肉，缺陷处没有成品孔轧槽的热轧印迹，色暗、表面较粗糙。
(1)钢坯带来的表面非金属夹杂物。
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落
分层
此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处伴随有夹杂物。?
(1)主要是由于镇静钢的缩孔或沸腾钢的气囊未切净。
(2)切深孔切人太深，造成腿长无法消除。
(3)轧辊不水平或有轴向串动，以及800咬入不正，成品孔夹板上偏等都会造成一腿长，一腿短等。
(4)腰的厚、薄主要是成品孔及成品前孔压下量不合理所造成。
划伤（刮伤、擦伤、划痕）
一般呈直线或弧形的沟槽，其深度不等，通长可见沟底，长度自几毫米到几米，连续或断续地分布于钢材的局部或全长，多为单条，有时出现多条。
(1)孔型设计不良，轧辊车削不正确及轧机调整不当，使轧件进入成品孔时由于金属量不足，造成孔型充填不满。
(2)轧槽错牙或入口导板安装不当，造成轧件某一面缺少金属，再轧时孔型充填不满。
(3)前、后孔磨损程度不一样。
(4)园轧件弯、扭造成进孔不正。
(5)对于工、槽钢，困钢坯不清理，往往出现结疤掉到闭口腿内，在轧制过程中便会出现周期性的腿尖缺肉。
(2)钢坯的皮下气泡，严重疏松，在轧制时未焊台，严重的夹杂物也会造成分层。
(3)钢坯的化学成份偏析严重，当轧制较薄规格时，也可能形成分层。
气泡(凸包）
型钢表面呈现的一种无规律分布的园形凸起称为凸包，凸起部分的外缘比较园滑，凸包破裂后成鸡爪形裂口或舌形结疤，叫气泡。多产生于型钢的角部及腿尖。
钢坯有皮下气泡，轧制时未焊合。
尺寸超差（尺寸不合、规格不合）
尺寸超差是指型钢截面几何尺寸不符标准规定要求的统称。这类缺陷名目繁多，大部以产生部位以及其超差程度加以命名。例工、槽、角钢的腿长、腿短、腰厚、腰薄及一腿长，一腿短。
(1)对工字钢成品孔腿长往往表现在开口腿上，主要由于腰部压下量不够，角钢和槽钢成品孔压下量的大小，直接影响腿长和腿短。
(1)矫直辊孔型设计不合理。
(2)矫直机调整操作不当。
(3)矫直辊磨损严重。
(4)轧辊磨损或成品孔出口卫板安装不良。
???? 重轨常见缺陷
缺陷名称
缺陷特征
产生原因
结疤
在钢轨的头、腰底部等处局部粘附的金属蒲片状疤皮为重轨结疤，外形轮廓不规则，有闭合和不闭合的，有生根和不生根的，结疤下面常有肉眼可见的非金属夹杂物。
由于钢坯未清理，钢坯原有的结疤经热轧变形后残留在钢勒表面上。
裂纹
在钢轨表面上呈现的与轧制方向一致的直线形缝隙叫“裂纹”，长短不一，多出现在轨头。裂纹通常较深，缝底尖细，有氧化铁皮和非金属夹杂物
(1)钢坯原有的裂纹经热轧变形后，演变在钢轨表面上。
(2)加热工艺不台理，即温度过高或加热速度过快，造成热应力，形成裂纹。
