水库工程防渗墙施工

３．１施工工序
槽段分两期施工，先施工Ｉ期槽段，再施工 Ⅱ期槽
段。同一槽段中，分主副孑Ｌ，先施工主孔，后施工副孔。两个相邻的Ｉ期墙段浇筑２４ｈ后，再施工中间的 Ⅱ期槽孔。槽段连接采用接头管法，Ｉ期槽孔的端孔混凝土拔管后形成 Ⅱ期槽孔。 Ⅱ 期槽孔清孑Ｌ换浆结束之前需洗刷接头。３．２防渗墙槽段划分防渗墙Ｉ期槽段和 Ⅱ 期槽段长度均为７．６ｍ，见图１。
３防渗墙施工方案
根据以往的施工防渗墙经验和已有的地质资料揭
示，本工程地质条件相对较为复杂，原始地层中漂卵砾石含量较多且地层渗透性强，综合考虑施工干扰、提高功效保证工期等因素，采用 “ 两钻一抓法 ” 成槽，优质膨润土泥浆护壁，泥浆下直升导管法浇筑混凝土，各墙段采用“ 接头管法” 进行连接。
镇多石嘴沟上，多石嘴沟系黄河支流沙沟的上游分支。多石嘴沟坝址以上集水面积３９．３ｋｍ２，河长１１．８ｋｍ，河
统浅变质岩，岩性为灰一深灰色砂岩、板岩，表部强风
化层，岩体完整性较差，岩体透水性较强为强透水性。
２防渗墙设计技术要求
墙体混凝土主要物理学性能指标（２８ｄ）：抗压强度１５ＭＰａ，整体渗透系数 ≤１Ｘ１０ｃｍ／ｓ；出机口坍落度２０～２４ｃｍ，保持１５ＣｌＴＩ以上应不少于１ｈ；入槽扩散度３４～４０ｃｍ；拌和析水率＜３％；熟料初凝时间不少于６ｈ，终凝时间 ≯２４ｈ；密度《２１００ｋｇ／ｍ。

水库混凝土防渗墙工程施工方案14

水库砂防渗墙工程施工方案一、施工准备1.芯墙轴线确定根据设计图纸防浪墙背水面边墙往背水面 2.5米处，为施工防渗墙轴线，施工前按图纸先在大坝左坝肩、中间及右坝肩用挖机挖槽复核芯墙位置与深度，以方便以后导墙制作。

2.搅拌站场地准备根据现场踏勘情况，拟建搅拌站建在右坝肩往大坝方向200米处的树林里，局部树木必须清除干净，以方便砂、石及水泥堆放，搅拌机拟采用JS750及JS500两台，以JS750配置配料机为主JS50作备用，砂石上料采用30铲车，搅拌用水采用70米扬程水泵从水库抽取3.混凝土输送混凝土输送采用80或90型地泵输送,考虑到地泵极限输送距离,并且根据本工程情况，拟采用2台地泵，一台放置搅拌站，一台放置坝体中间，对左坝肩槽孔灌注混凝土采用两台地泵接力输送。

4.泥浆池系统准备根据现场踏勘，本工程泥浆池拟建在坝顶右坝肩山场平台上，泥浆池尺寸要不影响围堰运土道路,泥浆输送采用550米3寸消防水带,并且在泥浆池附近设置三通阀门，以方便泥浆回收。

5.坝顶加宽坝顶原宽5m,为保证工程操作平台,所以将原坝面加宽至10.5mo上海金泰SG-35液压抓斗性能参数及回转半径如下表：平面距离，即为粘土芯墙轴线向背水面绑宽至8.2米，如要考虑渣土外运则至少绑宽至10.5米，具体剖面图见下图：液压抓斗最小工作面示意图6.输送电力准备由于变压器仅有250KW,并且坝体长度过长，施工用电器功率太大，所以本工程输电线路从变压器分开2条，一条以70电缆直供搅拌站专用，另外一条供一台冲击钻和坝中的地泵，考虑到电缆负荷冲击钻只进一台。

二、施工工序流程（一）防渗墙施工工艺流程图防渗墙施工工艺流程图抓斗成槽1（二）混凝土防渗墙施工方法2.导墙施工（1）导墙施工放样导墙是防渗墙在地表面的基准物，导墙的平面位置决定了防渗墙的平面位置，因而，导墙施工放样必需正确无误，本工程导墙中心线为防浪墙背水面墙角往背水面2.5米，轴线确定采用刚尺量测，轴线误差不超过IOcm 即1/3墙厚。

水利工程防渗墙施工方案.doc

水利工程防渗墙施工方案水利工程防渗墙施工方案是非常重要的，方案制定是为了更好的解决实际问题，每个细节处理都非常关键，关系到实际情况。

下面就水利工程防渗墙施工方案和大家说明一下。

1施工方案比选方案1：薄壁砼防渗墙方案基本原理是：用薄型液压抓斗分期成槽，然后下设接头管、浇筑混凝土、拔接头管，然后二期重复上述步骤。

该措施在河坝项目中经常使用，其抓取地层的水平很高，而且墙的稳定性好。

它的优点是品质高，而且易于检测，具有较高的防渗能力。

它也存在缺陷。

比如项目的开展必须要建设较高水准的平台，而且要建设很多的辅助工程。

项目的整体耗时很久，花费的资金也较多。

方案2：高喷灌浆方案高喷灌浆技术是目前水利工程中应用较广泛的防渗措施之一，是山东省水科院在20世纪80年代的科研成果。

施工工艺是利用钻机造孔，然后将喷射装置放入预先钻好的孔内，用高压射流对地层进行切割破碎，同时灌注水泥浆与破碎的土体掺搅混合，在土中形成凝结防渗体，以达到防渗目的。

本地层细砾渗透系数500～800m/d，水泥浆在动水条件下极易流失，目前的试验已证实了这一点。

除应掺加速凝剂外，在喷射形式上宜采用旋喷桩套接方案。

本方案设计墙体指标如下：弹性模量500-10000MPa，抗压强度1-10MPa，渗透系数小于i×10-6cm/s，最小墙厚0.3m，比降不小于50。

它的优点是其施工的品质较好，符合项目对于防渗的规定，除此之外，它的速度方面也非常有优势，符合项目的时间要求。

最后它对地层的适应能力非常好，不需要建设过多的暂时性的项目。

当然这并不表示它不存在缺陷。

它的主要问题是防渗的能力比对于别的方案来讲有一定的欠缺。

而且花费的资金比较多。

方案3：振动射冲防渗墙+高喷灌浆方案振动射冲法是最近几年才得以发展使用的一类工艺，它主要被应用到河湖等项目中，起到垂直防渗的作用。

之所以使用这种综合措施，主要是考虑到了以下几点。

首先项目规划的泄洪闸所在区域地下有抛石等，单独的使用一种方法，无法将存在的问题处理好。

防渗墙施工方案(3篇)

第1篇一、工程概况本工程位于某地区，主要目的是为了解决地下水位上升、地表水渗漏等问题，确保周边环境的安全和稳定。

根据地质勘察报告，该地区地质条件复杂，地下水位较高，地表水渗漏严重，因此，采用防渗墙技术进行施工是解决这些问题的有效手段。

二、施工准备1. 施工组织（1）成立专门的施工项目部，负责整个工程的施工组织和管理。

（2）项目部下设技术组、质量组、安全组、材料组、设备组等，确保施工过程中的各项工作有序进行。

2. 施工材料（1）混凝土：选用符合国家标准的C30防水混凝土，配合比及性能应符合设计要求。

（2）钢筋：选用HRB400级钢筋，确保钢筋的强度和韧性。

（3）防水材料：选用具有良好防水性能的防水涂料，确保混凝土的长期防水效果。

（4）施工辅助材料：如水泥、砂、石子、外加剂等。

3. 施工设备（1）挖掘机：用于挖掘防渗槽。

（2）混凝土搅拌车：用于混凝土的运输和搅拌。

（3）振动棒：用于混凝土的振捣。

（4）钢筋加工设备：用于钢筋的切割、弯曲等。

（5）检测设备：如超声波检测仪、渗透仪等，用于检测防渗墙的质量。

三、施工工艺1. 施工流程（1）场地平整：对施工场地进行平整，确保施工场地符合施工要求。

（2）槽体开挖：根据设计图纸，采用挖掘机进行槽体开挖，槽体宽度应大于设计宽度，深度应满足设计要求。

（3）槽底平整：对槽底进行平整，确保槽底平整度符合设计要求。

（4）钢筋加工与安装：根据设计图纸，加工钢筋，并进行钢筋的绑扎和安装。

（5）混凝土浇筑：采用混凝土搅拌车运输混凝土，通过振动棒进行混凝土的振捣，确保混凝土密实。

（6）防水涂料施工：在混凝土浇筑完成后，进行防水涂料的施工，确保混凝土的长期防水效果。

（7）检测与验收：采用超声波检测仪、渗透仪等设备对防渗墙进行检测，确保防渗墙的质量符合设计要求。

2. 施工要点（1）槽体开挖：槽体开挖时，应严格按照设计图纸进行，确保槽体尺寸和形状符合设计要求。

（2）槽底平整：槽底平整度应符合设计要求，避免因槽底不平导致混凝土浇筑不均匀。

坝体防渗墙工程施工方案

坝体防渗墙工程施工方案一、项目概况坝体防渗墙工程是为了防止坝体渗漏而进行的重要工程。

在坝体工程中，防渗墙起着非常重要的作用，它可以有效地防止水渗漏，保护坝体的安全稳定。

因此，做好防渗墙工程的施工工作至关重要。

本文将重点介绍坝体防渗墙工程施工方案，包括工程概况、技术要求、施工组织、施工工艺、质量控制等方面。

二、技术要求1. 施工工艺（1）挖土方案：首先要进行挖土作业，根据设计要求，挖掘坝体内部的土体，形成防渗墙的基础。

（2）墙体浇筑：在挖土完成后，进行防渗墙墙体的浇筑，采用混凝土浇筑工艺。

（3）防渗墙填充材料：浇筑完成后，对防渗墙进行填充，采用符合规定标准的填充材料。

（4）防渗墙表面处理：最后对防渗墙的表面进行处理，确保墙体的平整和平滑。

2. 施工组织（1）确定专业施工团队：积极组织专业施工队伍进行施工，保证施工质量和进度。

（2）施工方案设计：对施工方案进行认真设计，包括挖土方案、墙体浇筑方案、填充材料方案和表面处理方案等。

（3）配套设备：提前准备好所需配套设备，确保施工的顺利进行。

3. 质量控制（1）施工监督：对施工过程进行重点监督，确保施工符合设计要求和技术要求。

（2）现场检测：对施工现场进行定期检测，确保施工工艺和质量符合要求。

（3）材料检验：对施工所用材料进行严格检验，确保材料符合标准。

（4）验收评定：在施工完成后，进行阶段性验收评定，确保施工质量达到设计要求。

三、施工组织1. 施工队伍组织（1）施工队伍组织架构：由总工程师、施工经理、监理工程师、技术负责人、施工员、质量员等人员组成，确保施工工作的有序进行。

（2）人员培训：对施工队伍进行专业培训，提高他们的专业技能和安全意识。

（3）施工班组划分：按照工程要求，合理划分施工班组，确保施工任务的有序完成。

2. 施工设备准备（1）挖土机械：准备好挖土所需的机械设备，保证施工的顺利进行。

（2）混凝土浇筑设备：提前准备好混凝土浇筑设备，确保浇筑工作的连续进行。

库区防渗工程施工组织设计

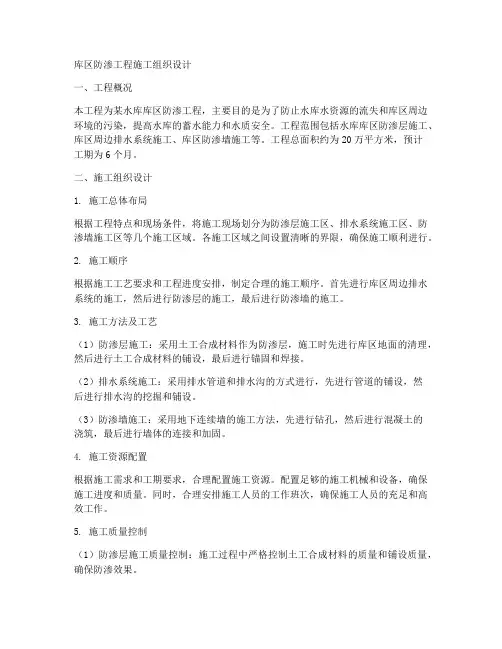

库区防渗工程施工组织设计一、工程概况本工程为某水库库区防渗工程，主要目的是为了防止水库水资源的流失和库区周边环境的污染，提高水库的蓄水能力和水质安全。

工程范围包括水库库区防渗层施工、库区周边排水系统施工、库区防渗墙施工等。

工程总面积约为20万平方米，预计工期为6个月。

二、施工组织设计1. 施工总体布局根据工程特点和现场条件，将施工现场划分为防渗层施工区、排水系统施工区、防渗墙施工区等几个施工区域。

各施工区域之间设置清晰的界限，确保施工顺利进行。

2. 施工顺序根据施工工艺要求和工程进度安排，制定合理的施工顺序。

首先进行库区周边排水系统的施工，然后进行防渗层的施工，最后进行防渗墙的施工。

3. 施工方法及工艺（1）防渗层施工：采用土工合成材料作为防渗层，施工时先进行库区地面的清理，然后进行土工合成材料的铺设，最后进行锚固和焊接。

（2）排水系统施工：采用排水管道和排水沟的方式进行，先进行管道的铺设，然后进行排水沟的挖掘和铺设。

（3）防渗墙施工：采用地下连续墙的施工方法，先进行钻孔，然后进行混凝土的浇筑，最后进行墙体的连接和加固。

4. 施工资源配置根据施工需求和工期要求，合理配置施工资源。

配置足够的施工机械和设备，确保施工进度和质量。

同时，合理安排施工人员的工作班次，确保施工人员的充足和高效工作。

5. 施工质量控制（1）防渗层施工质量控制：施工过程中严格控制土工合成材料的质量和铺设质量，确保防渗效果。

（2）排水系统施工质量控制：施工过程中严格控制排水管道和排水沟的质量和铺设质量，确保排水效果。

（3）防渗墙施工质量控制：施工过程中严格控制钻孔质量和混凝土浇筑质量，确保墙体的质量和防渗效果。

6. 施工安全措施（1）加强施工现场的安全管理，制定详细的安全规章制度和操作规程。

（2）对施工人员进行安全教育和培训，提高施工人员的安全意识和安全技能。

（3）施工现场设置必要的安全设施和警示标志，确保施工现场的安全。

三、施工进度计划根据工程量和工期要求，制定详细的施工进度计划。
