各种型号液压支架
液压支架的类型
用其调整。
1-防滑千斤顶；2-转架；3-导向梁； 4-防倒千斤顶；5-排头导向梁；
图9－4
6、主要液压元件 1）立柱 该支架间采用带机械加长杆的L26A-160/1 508×70型外导 向套单伸缩式立柱。
2）阀
ZY2000/14/31型支架使用了一个ZC(6)A型操纵阀，2 个KDF2型球形液控单向阀，6个YF4型安全阀和2个SDS1型
综采工作面
自移式液压支架
图9－1
1-护帮装置；2-顶梁；3-推杆；4-底座；5-立柱；6-操纵装置； 7-顶梁活动侧护板；8-推移千斤顶；9-掩护梁活动侧护板； 10-平衡千斤顶；11-掩护梁；12-前连杆；13-后连杆
三、主要部件结构
1、架体结构 支架架体的主要构件有顶梁、掩护梁、底座和连杆， 它们均为箱型结构。 2、推移装置 该支架采用浮动活塞式推移装置。 3、侧护装置 该支架顶梁和掩护梁左侧焊有固定侧护板，右侧装有
三、超高支架的支护操作特点
（1）支架采用及时支护方式。
（2）护帮千斤顶不设操纵阀，其动作由挑梁千斤顶 先导阀控制。
（3）正常降架，幅度不要过大，以满足移架为准。
（4）调整时，操作小操纵阀，高压液进入邻架调架 千斤顶活塞腔，推动缸体外伸顶住本架，同时移动本架，
实现调整。
（5）伸缩顶梁和掩护梁活动侧护板使相邻两架紧贴 ，可防露矸、防倒架。
放顶煤液压支架类型
低位放顶煤双输送机液压支架
低位放顶煤双输送机液压支架（兖州、鹤壁、晋城） 后输送机铺在底板上，煤尘小，煤损少，应用多
1
2
345源自671211
10
9
8
三、对放顶煤液压支架的要求
（1）便于安装后部输送机，并能拖移该输送机随 工作面前进。
郑煤机集团的液压支架型号、技术参数文件
Xxx煤矿机械集团股份有限公司（以下简称“郑煤机集团”）始建于1958年，是国家“一五”重点建设项目，承担国家“七五”至“十一五”时期的多个科技攻关项目，是中国第一台液压支架的诞生地。
企业占地47万平方米，总资产38亿元，拥有在岗员工4400余人，其中技术研发人员400余人，6人享受政府特殊津贴。
是目前中国最大的集煤炭综采设备（液压支架、刮板输送机等）研发、制造、销售、服务于一体的装备制造企业，拥有国内液压支架企业唯一的国家级企业技术中心、国家级博士后科研工作站，具备年产15000台（架）综采设备的生产能力，已累计生产液压支架、刮板输送机10万余架次，产品遍布全国26个产煤省的各大煤业集团，享有“中国煤机行业第一品牌”的美誉。
近年来，郑煤机集团通过坚持科技先行，推行品牌战略，营造品质差异化优势等举措，自主创新研发成功的高端产品全面打破了欧美煤机巨头对国内综采支护设备市场的垄断，并以纵深的模式向海外发展，跻身煤炭综采装备国际舞台，产品远销至俄罗斯、印度、土耳其、美国等国家。
2009年郑煤机集团实现工业总产值60.39亿元，连续第9年保持强劲增长，综合实力稳居中国煤炭机械工业50强之首，入选中国煤炭工业100强、全国机械工业企业500强。
郑煤机集团先后荣获“中国煤炭工业优秀企业”、“中国煤炭机械工业优秀企业”、“煤炭工业科技创新优秀企业”、“全国煤炭工业企业信息化管理示范企业”、“创新型试点企业”等荣誉称号，并连续两年被评为“全国煤炭工业十佳科技进步企业”。
郑煤机集团的发展得到了党和国家领导人的亲切关怀和大力支持。
2007年5月1日，中共中央总书记、国家主席、中国军委主席胡锦涛视察郑煤机集团，对企业的发展成果给予了充分肯定，并情深意切的寄以“一流的产品，一流的效益，而且还要创出世界名牌，关键是提高国际竞争力”的殷切希望，为郑煤机集团的发展增添了无穷动力。
2009年2月26日，中央政治局委员、国务院副总理、国务院安全生产委员会主任张德江冒雪视察郑煤机集团，欣慰地说；“看到你们的产品，我对煤矿安全心里就有底了”。
液压支架选型
ZY系列掩护式液压支架支架特点：支架结构简单，操作方便，升降架调整方便，适用于顶板较为破碎，随采随冒，老顶周期来压不明显的顶板条件。
产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZY2800/13/28 1.3-2.8 2800 0.68-0.76 1.1-1.8 700ZY3800/16/32 1.6-3.2 3800 0.65 1.4 700ZY4000/13/28 1.3-2.8 4000 0.58-0.67 1.57-2.35 700ZY5000/13/27 1.3-2.7 5000 0.77-0.85 0.9-1.8 700ZY6700/20/40 2.0-4.0. 6700 1.06-1.09 1.6-2.85 900ZY9000/24/50 2.4-5.0 9000 1.08-1.1 1.6-2.8 900ZY13000/30/65 3.0-6.5 13000 1.12-1.15 1.8-2.9 900ZF系列放顶煤式液压支架支撑稳定，放煤口连续，背脊损失少，放煤效果好，对厚煤层开采，设备投入小，性价比高。
适用于煤层中等硬度以下，节理、裂隙发育明显或良好的厚煤层。
产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZF3200/16.5/25 1.65-2.5 3200 0.68-0.76 1.1-1.8 700ZF3800/17/28 1.7-2.8 3800 0.65-0.67 0.9-1.8 700ZF5000/17/32 1.7-3.2 5000 0.79-0.82 1.2-1.8 700ZF6400/17.5/28 1.75-2.8 6400 0.94-0.96 平均2.5 700ZF8000/17/32 1.7-3.2 8000 1.09-1.12 1.3-1.8 900ZF9200/22/32 2.2-3.2 9200 1.07-1.09 1.15-1.17 900ZF11000/20/38 2.0-3.8 11000 1.11 平局2.98 900ZF15000/23/43 2.3-4.3 15000 1.46 2.48-3.26 900超前端头锚固系列液压支架主要技术参数产品型号支架高度(m) 工作阻力(KN) 支护强度(Mpa) 底板比压(Mpa) 推移步距(mm)ZTC30000/28/50 2.8-5.0 30000 0.556 平均1.66 900ZTZ20000/28/50 2.8-5.0 2000 0.53 平均1.3 900ZTC13000/24/36 2.4-3.6 13000 0.47 平均2.4 900ZTZ13800/24/36 2.4-3.6 13800 0.57 平均2.6 900ZTC10200/19/33 1.9-3.3 10200 0.48 平均1.6 900ZTZ10200/19/33 1.9-3.3 10200 0.39 平均1.3 900ZTC24000/25/56 2.5-5.6 24000 0.46 平均1.33 900ZTZ8000/25/56 2.5-5.6 8000 0.42 平均0.77 900ZTH6870/25/56 2.5-5.6 6870 0.68 平均1.46 900ZTC30000/25/50 2.5-5.0 30000 0.58 平均1.66 900ZTZ20000/25/50 2.5-5.0 20000 0.53 平均1.3 900ZTH6600/25/50 2.5-5.0 6600 0.62 平均1.46 900ZTC39200/23/42 2.3-4.2 39200 0.47 平均1.3 900ZTZ25000/23/42 2.3-4.2 25000 0.81 平均1.5 900综采液压支架系列公司生产的ZZ2600/06/12、ZY3200/7.5/16、ZY2800/8.5/19、ZY3200/09/20薄煤层掩护式液压支架，以及ZY3000/12/26、ZY5000/13/27、ZY3200/15/36、 ZY6700/20/40 掩护式液压支架适用于一次采全高工作面，工作面采高正常范围为:1.1-3.8m，适应煤层倾角不大于45º; 制造的ZF6400/17/32、ZF9200/22/32、ZF15000/23/43型放顶煤支架适用于4~12米厚煤层、煤层倾角不大于30º;公司还制造ZC2600/14/22B矸石充填液压支架，公司可根据客户的实际需求，设计、制造满足用户需求的液压支架。
液压支架型号及技术全参数

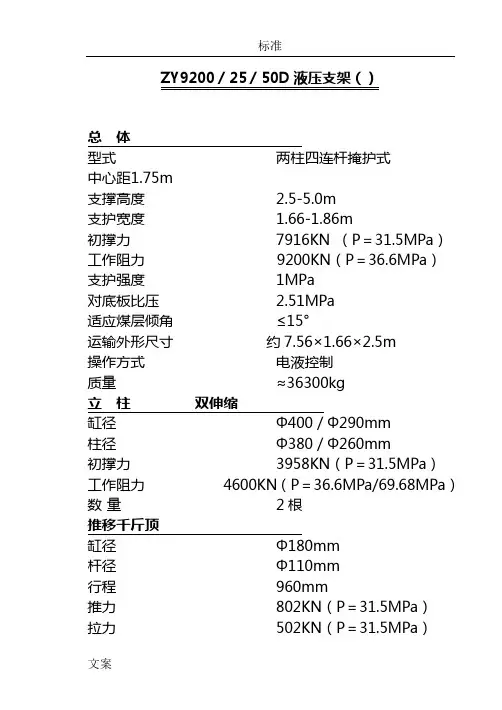

实用标准ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力 4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量 1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）实用标准数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机 7LS6输送机 SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力 2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm实用标准推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机 MG800/1880-WDMGTY750/1715-3.3D输送机 SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa实用标准适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力 2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根实用标准配套设备采煤机 MG650/1510-WD输送机 SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm实用标准行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程实用标准一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa 工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050实用标准ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均 0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m 操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）实用标准拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮 P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机 MG610/1400-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm实用标准推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）实用标准支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm实用标准行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶实用标准缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机 MG300/700-WD 输送机 SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm实用标准柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量 1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050实用标准ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m 拆除前梁约4.68×1.43×2.1m 操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa 拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm实用标准杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂) 总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm实用标准柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa实用标准支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根实用标准ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 M Pa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm实用标准推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 M Pa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa实用标准工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距 920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN实用标准数量2根推移千斤顶 (进口) 型式倒装内径/外径Φ180/219mm 杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)实用标准总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m 立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m实用标准中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力 P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力 P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa 工作阻力3979~4365KN P＝40.6MPa实用标准支护强度平均0.56~0.62 MPa 对底板比压平均2.12~2.16MPa 适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力 P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量 4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制。
液压支架型号及技术全参数
标准ZY9200／25／50D液压支架（）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）标准工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（天安、、平阳）支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）标准数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm（注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400标准ZZ 8800／18／38液压支架（天安、大江信达）支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm标准行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程标准一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm标准推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（大江信达）支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa 工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm标准杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°标准运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）标准拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（、平阳煤机厂）支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）标准杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（大江）支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t标准进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm标准初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶标准缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）输送机SGZ-800/1050ZZ 6400／15／30液压支架（天安、舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm标准初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050标准ZZ 6000／21／42液压支架（、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm标准推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa标准行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa 拉力360KN P＝31.5 MPa 行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm 侧推千斤顶数量3根缸径Φ63mm 柱径Φ45mm 推力99.7KN 拉力49.8KN 行程170mm标准ZZ4400／18／38液压支架(平阳煤机厂) 总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa标准工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/煤机厂) 总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角标准向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(机械公司潘集机厂) 总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa 工作阻力4000KN P＝31.83MPa标准支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.对底板比压 2.03-2.32MPa 适应顷角≤°操作方式电液控制系统压力31.5MPa标准重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱径/外径Φ360/Φ412mm缸径径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式注液径/外径Φ125/152mm 杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶径/外径Φ125/146mm 杆径Φ85mm行程605mm推力466KN拉力207KN数量1根标准ZY5000／11／24液压支架(煤机厂、潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa 支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m 立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa标准缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(、天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°) 操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa 拉力223KN P＝31.5MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根。
液压支架工作原理详解
液压支架工作原理说明一、液压支架的基本形式:1.支撑式液压支架：顶梁较长一般超过4M左右，立柱垂直于底座，有较强的支撑力。
2.掩护式液压支架：顶梁较短一般超过3.5M左右，带有掩护梁，分隔采空区和作业空间，立柱倾斜分布，作业空间和通风断面较大。
3.支撑掩护式液压支架：有上述两种支架的优点，采用四连杆机构，能更好的承受顶板水平分力和扭转分力，有较强的支撑和切顶作用，但价格较贵。
二、液压支架的型号及规格：1.掩护式支架：2．放顶煤支架：3.履带行走式支架：4.过渡支架：三、液压支架的结构：顶梁、掩护梁、前连杆、后连杆、底座、推杆、单侧护装置、立柱、各种千斤顶、液压系统、支架设置销轴等连接机构。
1-护帮装置；2-顶梁；3-推杆；4-底座；5-立柱；6-操纵装置；7-顶梁活动侧护板；8-推移千斤顶；9-掩护梁活动侧护板；10-平衡千斤顶；11-掩护梁；12-前连杆；13-后连杆1.侧护板的作用：侧护板的作用：消除相邻支架的架间间隙，防止冒落矸石进入支护空间；作为支架移架过程中的导向板；防止支架落后倾倒；调整支架的间距2.顶梁：顶梁是用于支护、控制、管理工作面上方的顶板，顶板的压力通过顶梁传递到两根立柱上。
为了更好地支护煤壁上方刚暴露出的顶板，顶梁前端上翘，顶梁为双侧活动侧护板。
ZY10000/27/56D 型液压支架顶梁结构图3.伸缩梁伸缩梁是由钢板拼焊成的整体结构，它的主要作用是超前支护。
当采煤机采过后，没有移架前伸缩梁伸出，护住顶板，可实现及时支护；当煤壁出现片帮时，伸缩梁可伸入煤壁线以内，及时维护顶板，避免引发冒顶。
3.掩护梁：Z110000/27/56D 型液压支架掩护梁结构图顶板来压后，经顶梁和掩护梁连接销轴，把来压传递到掩护梁上，再通过掩护梁传递到连杆以及底座上。
再传递过程中掩护梁承受扭矩、弯矩的作用。
而且还受到顶板冒落矸石的冲击。
因此要求掩护梁有足够的强度与刚度。
4.底座：底座承受顶板经立柱、掩护梁、连杆等传递的各种力及力矩，然后传递到底板上。
液压支架型号表示方法
C ——插板式
ZY4000/17/35P
P ——铺网支架
液压支架的型号编制
□□□□□□
修改序号
补充特征代号
主参数代号：液压支架工作阻力 液压支柱最小高度 液压支架最大高度
第二特征代号 第一特征代号 产品类型代号
如：ZFS4000/16/28C
插板式
最大高度2800mm 最低高度1600mm
本次课结束
工作阻力4000KN
双运输机
放顶煤
液压支架
液压支架的型号编制
液压支架的基本知识
掩护式液压支架
Z Y 10000 /27
/56
D
电液控制
支架最大高度 56dm
支架最小高度 27dm
支架工作阻力 104kN
掩护式
支架
放顶煤液压支架
Z
F
8400 /24
/38
支架最大高度 支架最小高度 支架工作阻力 kN 放顶煤 支架
zfs40001628c插板式最大高度2800mm工作阻力4000kn最低高度1600mm双运输机液压支架的型号编制10液压支架的基本知识掩护式液压支架zzyy100001000027275656dd电液控制电液控制支架最大高度支架最大高度5656dmdm支架最小高度支架最小高度2727dmdm支架工作阻力支架工作阻力101044knkn掩护式掩护式支架支架11放顶煤液压支架zzff8400840024243838支架最大高度支架最大高度支架最小高度支架最小高度支架工作阻力支架工作阻力knkn支架支架12履带行走式液压支架zzzzll100001000030305050支架最大高度支架最大高度5050dmdm支架最小高度支架最小高度3030dmdm支架工作阻力支架工作阻力101044knkn履带行走式履带行走式支架支架支撑掩护式支撑掩护式13过渡支架zzzzgg9000900024243838支架最大高度支架最大高度支架最小高度支架最小高度支架工作阻力支架工作阻力knkn过渡式过渡式支架支架支撑掩护式支撑掩护式14说明液压支架产品型号的含义1516
液压支架型号及技术全参数
实用文档ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）实用文档数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm实用文档推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa实用文档适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根实用文档配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm实用文档行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程实用文档一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050实用文档ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）实用文档拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm实用文档推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）实用文档支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm实用文档行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm实用文档杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm实用文档行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050实用文档ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa 拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm实用文档行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm实用文档推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2实用文档支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根实用文档ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa实用文档拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa实用文档数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa 数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根实用文档推移千斤顶(进口)型式倒装内径/外径Φ180/219mm 杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体实用文档型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa 数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m实用文档初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa实用文档对底板比压平均2.12~2.16MPa 适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg。
郑煤机集团的液压支架型号、技术参数文件
Xxx煤矿机械集团股份有限公司（以下简称“郑煤机集团”）始建于1958年，是国家“一五”重点建设项目，承担国家“七五”至“十一五”时期的多个科技攻关项目，是中国第一台液压支架的诞生地。
企业占地47万平方米，总资产38亿元，拥有在岗员工4400余人，其中技术研发人员400余人，6人享受政府特殊津贴。
是目前中国最大的集煤炭综采设备（液压支架、刮板输送机等）研发、制造、销售、服务于一体的装备制造企业，拥有国内液压支架企业唯一的国家级企业技术中心、国家级博士后科研工作站，具备年产15000台（架）综采设备的生产能力，已累计生产液压支架、刮板输送机10万余架次，产品遍布全国26个产煤省的各大煤业集团，享有“中国煤机行业第一品牌”的美誉。
近年来，郑煤机集团通过坚持科技先行，推行品牌战略，营造品质差异化优势等举措，自主创新研发成功的高端产品全面打破了欧美煤机巨头对国内综采支护设备市场的垄断，并以纵深的模式向海外发展，跻身煤炭综采装备国际舞台，产品远销至俄罗斯、印度、土耳其、美国等国家。
2009年郑煤机集团实现工业总产值60.39亿元，连续第9年保持强劲增长，综合实力稳居中国煤炭机械工业50强之首，入选中国煤炭工业100强、全国机械工业企业500强。
郑煤机集团先后荣获“中国煤炭工业优秀企业”、“中国煤炭机械工业优秀企业”、“煤炭工业科技创新优秀企业”、“全国煤炭工业企业信息化管理示范企业”、“创新型试点企业”等荣誉称号，并连续两年被评为“全国煤炭工业十佳科技进步企业”。
郑煤机集团的发展得到了党和国家领导人的亲切关怀和大力支持。
2007年5月1日，中共中央总书记、国家主席、中国军委主席胡锦涛视察郑煤机集团，对企业的发展成果给予了充分肯定，并情深意切的寄以“一流的产品，一流的效益，而且还要创出世界名牌，关键是提高国际竞争力”的殷切希望，为郑煤机集团的发展增添了无穷动力。
2009年2月26日，中央政治局委员、国务院副总理、国务院安全生产委员会主任张德江冒雪视察郑煤机集团，欣慰地说；“看到你们的产品，我对煤矿安全心里就有底了”。
液压支架型及技术参数
液压支架型及技术参数液压支架是一种用于支撑重载物体的装置，通过液压系统的利用可以实现起重、支撑、调整等功能。
根据其结构和用途的不同，液压支架可以分为多种类型。
本文将介绍几种常见的液压支架型及其技术参数。
1.单柱式液压支架：单柱式液压支架结构简单，适用于小型设备或机械的支撑。
其特点是承载能力较小，调节范围较窄，但操作简单、结构紧凑。
技术参数包括：-承载能力：通常为几百千克到几吨- 单柱直径：一般为100mm到300mm- 最大行程：一般为200mm到500mm2.多柱式液压支架：多柱式液压支架由多个液压柱组成，承载能力较大，适用于中型设备或机械的支撑。
其特点是调节范围大，平稳性好。
技术参数包括：-承载能力：通常为几十吨到几百吨-柱数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为10MPa到30MPa3.液压千斤顶支架：液压千斤顶支架结构紧凑，适用于局部支撑或起重等工作。
其特点是调节范围大，承载能力较大。
技术参数包括：-承载能力：通常为几吨到几十吨- 最大行程：一般为100mm到500mm-工作压力：一般为20MPa到30MPa4.液压腿式支架：液压腿式支架由多个液压腿组成，适用于大型设备或机械的支撑。
其特点是承载能力大，调节范围大，但结构复杂。
技术参数包括：-承载能力：通常为几十吨到上百吨-腿数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa5.液压托盘式支架：液压托盘式支架由一个或多个液压托盘组成，适用于长距离支撑或起重等工作。
其特点是调节范围大，平稳性好，但结构复杂。
-承载能力：通常为几十吨到上百吨-托盘数：一般为1个或2个- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa以上是几种常见的液压支架型及其技术参数的介绍。
根据具体的需要和工作环境，选择适合的液压支架型可以提高工作效率，并确保工作的安全和稳定。
ZY系列参数
ZY系列掩护式液压支架支架特点：支架结构简单，操作方便，升降架调整方便，适用于顶板较为破碎，随采随冒，老顶周期来压不明显的顶板条件。
产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZY2800/13/28 1.3-2.8 2800 0.68-0.76 1.1-1.8 700ZY3800/16/32 1.6-3.2 3800 0.65 1.4 700ZY4000/13/28 1.3-2.8 4000 0.58-0.67 1.57-2.35 700ZY5000/13/27 1.3-2.7 5000 0.77-0.85 0.9-1.8 700ZY6700/20/40 2.0-4.0. 6700 1.06-1.09 1.6-2.85 900ZY9000/24/50 2.4-5.0 9000 1.08-1.1 1.6-2.8 900ZY13000/30/65 3.0-6.5 13000 1.12-1.15 1.8-2.9 900ZF系列放顶煤式液压支架支撑稳定，放煤口连续，背脊损失少，放煤效果好，对厚煤层开采，设备投入小，性价比高。
适用于煤层中等硬度以下，节理、裂隙发育明显或良好的厚煤层。
产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZF3200/16.5/25 1.65-2.5 3200 0.68-0.76 1.1-1.8 700ZF3800/17/28 1.7-2.8 3800 0.65-0.67 0.9-1.8 700ZF5000/17/32 1.7-3.2 5000 0.79-0.82 1.2-1.8 700ZF6400/17.5/28 1.75-2.8 6400 0.94-0.96 平均2.5 700ZF8000/17/32 1.7-3.2 8000 1.09-1.12 1.3-1.8 900ZF9200/22/32 2.2-3.2 9200 1.07-1.09 1.15-1.17 900ZF11000/20/38 2.0-3.8 11000 1.11 平局2.98 900ZF15000/23/43 2.3-4.3 15000 1.46 2.48-3.26 900以下是各种型号的技术参数：型号zxz ZY2800/14/32 ZY2600/09/20 ZY2400/12/26 ZYQ1700-14/30 支架工作阻力kN 2800 2541-1883 2350-2472 1700支护强度Mpa 0.53-0.60 0.46-0.34 0.50-0.53 0.32-0.4 支撑高度mm 1400-3200 900-2000 1200-2600 1400-3000对底板比压Mpa 0.50-1.35 1.06-1.30 0.73-1.02 1.21泵站压力Mpa 31.5 31.5 31.531.5初撑力kN 1978 2134 2026 1130操纵方式本架操作本架操作邻架操作本架操作重量kg 9050 7900 7690 6530•产品名称：轻型放顶煤液压支架产品型号： ZFQ2000-16-24ZFQ2000/16/24型轻型放顶煤液压支架支架型号 SupportType：ZFQ2000/16/24支架工作阻力 YieldLoad：2000 KN支架高度 Height Range：1600-2400 mm支护强度 SupportDensitY：0.5 Mpa底板比压 Base pressure： 1.32 Mpa推溜力 PUSH Force For Conveyor：120 KN拉架力 Pull Force For Suport：264 KN简短说明：适用于煤质中硬，煤层中厚。
放顶煤液压支架简介
放顶煤液压支架简介㈠ ZFP5400/17/32 型放顶煤液压支架ZFP5400/17/32 型放顶煤液压支架是依据我国厚煤层的地质条件，吸取了国内外放顶煤开采的阅历和教训，由郑州煤矿机械厂争论设计的一种支撑掩护式低位放顶煤液压支架。
其主要特征是：支架掩护梁上铰接尾梁机构，放煤装置主要由尾梁体，小插板组成，通过尾梁的摇摆和小插板的启闭掌握顶煤冒落，小插板还具有用于裂开大块煤和排放大块煤的作用，采煤机采下的煤由支架前部运输机运出，尾梁摇摆排放的顶煤由支架支护的后部运输机运出。
㈡支架适用范围及配套设备1.支架适用范围ZFP5400/17/32 型支架主要适用于水平和缓冲煤层沿底板一次开采长壁冒落回收顶煤的综采工作面，也可用于急倾斜特厚煤层水平分层放顶煤综采工作面，其具体使用范围：⑴ 顶板：随采随冒的裂开或中等稳定的顶板，直接顶较完整。
⑵ 煤层：节理发育，煤质中硬以下，易于裂开和冒落。
⑶ 煤厚：缓倾斜煤层厚度为 5—12 米，水平分阶段厚度为 10—12 米。
采放比大于 1以上。
⑷ 煤层倾角：‹15°，当›15°时，要安装防倒防滑装置。
⑸ 底板较平坦：允许用于煤底，但底板的抗压强度不得小于1.92MPa。
2.支架的主要配套设备⑴ 采煤机与本支架配套的采煤机是MGTY5400/900－3.3D，其技术特征如下：采高 2.2～3.5mm滚筒直径适应煤层倾角1.8m 0～250最大卧底量250mm滚筒转速32.7r/min牵引速度0～15m/min电动机功率900KW电动机电压3300V电动机转速1470r/min截深800mm牵引力300～500KN ⑵前部运输机型号SGZ－960/750设计长度250m输送量1800T/h刮板连速度 1.2m/s圆环链规格电机功率2－Φ34×126mm 2×375KW电压3300V牵引形式埋链式⑶后部运输机型号SGZ－900/750输送力量1500T/h设计长度250m装机功率2×375KW链速 1.31m/s减速器构造即形式平行布置行星齿轮转动刮板连双中链⑷转载机型号SZZ－1000/375输送力量2200T/h设计长度70m装机功率375KW链速 1.83m/s刮板连双中心连圆环链规格破断负载Φ34×126－C 1450KN输煤槽构造为整体箱式构造内槽宽1000mm中板为厚 40mm 进口高强度钢板㈢ZFP5400/17/32 型支架的特点与组成1.支架的特点⑴ 尾梁体能上下摇摆，小插板能伸缩，便于放煤、破煤、封矸。
液压支架型号
3200
0.68-0.76
3800
0.65-0.67
5000
0.79-0.82
6400
0.94-0.96
8000
1.09-1.12
9200
1.07-1.09
11000
1.11
15000
1.46
超工(3K0前作N0)0端阻0头力锚固系支 0列.5护液56强压度支(架Mpa)
2000
0.53
13000
0.47
13800
0.57
10200
0.48
10200
0.39
24000
0.46
8000
0.42
6870
0.68
30000
0.58
20000
0.53
6600
0.62
39200
0.47
25000
0.81
1.1-1.8
700
0.9-1.8
700
1.2-1.8
700
平均2.5
700
1.3-1.8
900
1.15-1.17 900
1.65-2.5 1.7-2.8 1.7-3.2 1.75-2.8 1.7-3.2 2.2-3.2 2.0-3.8 2.3-4.3
支架高度 (2m.)8-5.0 2.8-5.0 2.4-3.6 2.4-3.6 1.9-3.3 1.9-3.3 2.5-5.6 2.5-5.6 2.5-5.6 2.5-5.0 2.5-5.0 2.5-5.0 2.3-4.2 2.3-4.2
ZY系列 掩护式液压支架
支架特点：支架结构简单，操作方便，升降架调整方便，适用于顶板较为破碎，随采随冒，老顶
液压支架型号及技术参数
ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa 数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa 数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa 支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm。
液压支架型号及技术参数12943
ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距支撑高度支护宽度初撑力7916KN （P＝）工作阻力9200KN（P＝）支护强度1MPa对底板比压适应煤层倾角≤15°运输外形尺寸约××操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm 柱径Φ380／Φ260mm 初撑力3958KN（P＝）工作阻力 4600KN（P＝）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝）拉力502KN（P＝）数量 1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝）拉力361KN（P＝）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝）拉力126KN（P＝）数量2根护帮千斤顶(一级) 缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝）拉力126KN（P＝）工作阻力259KN（P＝）数量2根护帮千斤顶(二级) 缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝）拉力69KN（P＝）工作阻力166KN（P＝）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝）拉力69KN （P＝）数量4根配套设备采煤机 7LS6输送机 SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度支护宽度初撑力7755KN （P＝）中心距工作阻力9200KN（P＝）支护强度≥对底板比压≤适应煤层倾角≤30°最大件外形尺寸××操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm 柱径Φ260／Φ170mm 初撑力1939KN（P＝）工作阻力 2300KN（P＝）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝）拉力505KN（P＝）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝）拉力213KN（P＝）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝）拉力213KN（P＝）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝）拉力126KN（P＝）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝）拉力126KN（P＝）工作阻力267KN（P＝）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝）拉力70KN （P＝）数量4根配套设备采煤机 MG800/1880-WDMGTY750/输送机 SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）型式支撑掩护式支撑高度支护宽度初撑力7755KN （P＝）中心距工作阻力8800KN （P＝）支护强度≥对底板比压≤适应煤层倾角≤30°最大件外形尺寸××操作方式本架手动重量≤进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm 行程一级1005mm二级1000mm初撑力1939KN（P＝）工作阻力 2200KN（P＝）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝）拉力505KN（P＝）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝）拉力213KN（P＝）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝）拉力213KN（P＝）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝）拉力126KN（P＝）工作阻力267KN（P＝）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝）拉力70KN （P＝）数量4根配套设备采煤机 MG650/1510-WD输送机 SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距支撑高度支护宽度初撑力5496（P＝28MPa）中心距工作阻力6400KN（P＝）支护强度≥对底板比压≤适应煤层倾角≤30°最大件外形尺寸××操作方式本架手动重量约进液管径Φ回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa 工作阻力1100KN P＝35MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝）拉力396KN（P＝）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：125mm杆径：70mm行程：570 mm推力/拉力：P= 344/236KN工作阻力：P= 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）型式支撑掩护式支撑高度支护宽度初撑力6184KN（P＝）中心距工作阻力6400KN（P＝）支护强度≥对底板比压≤适应煤层倾角≤30°最大件外形尺寸××操作方式本架手动重量≤15t进液管径Φ回液管径Φ51mm立柱缸径Φ250／Φ180mm 柱径Φ235／Φ160mm 行程一级800mm二级700mm初撑力1546KN（P＝）工作阻力1600KN（P＝）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝）拉力410KN（P＝）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝）拉力213KN（P＝）数量1根缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝）拉力213KN（P＝）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝）拉力126KN（P＝）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝）拉力69KN （P＝）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距支撑高度支护宽度初撑力5496KN（P＝）中心距工作阻力6400KN（P＝）支护强度平均对底板比压平均适应煤层倾角≤30°运输外形尺寸：不拆前梁约××拆除前梁、前立柱约××操作方式本架手动重量≈25t进液管径Φ回液管径Φ51mm立柱缸径Φ250／Φ180mm 柱径Φ235／Φ160mm 行程一级1160mm二级1142mm初撑力1374KN（P＝）工作阻力1600KN（P＝）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝工作阻力1100KN P＝数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝）拉力396KN（P＝）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝）拉力185KN（P＝）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝）拉力189KN（P＝）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝）拉力236/112KN（P＝）工作阻力：护帮 P= MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝）拉力62KN （P＝）数量4根配套设备采煤机 MG610/1400-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）型式支撑掩护式支撑高度支护宽度初撑力4653KN （P＝28MPa）中心距工作阻力6400KN （P＝）支护强度平均对底板比压平均适应煤层倾角30°运输时外形尺寸不拆前梁约××拆除前梁约××操作方式本架重量进液管径Φ回液管径Φ51mm立柱缸径Φ230／Φ150mm 柱径Φ220／Φ160mm 行程一级1020mm二级980mm初撑力（P＝28MPa）工作阻力 1600KN（P＝）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力（P＝28MPa）拉力112KN（P＝28MPa）工作阻力（P＝）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力（P＝28MPa）拉力（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力（P＝28MPa）工作阻力（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）型式支撑掩护式支撑高度支护宽度初撑力4653KN （P＝28MPa）中心距工作阻力6400KN （P＝）支护强度平均对底板比压平均适应煤层倾角30°运输时外形尺寸不拆前梁约××拆除前梁约××操作方式本架重量进液管径Φ回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力（P＝28MPa）工作阻力 1600KN（P＝）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力（P＝28MPa）拉力（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力（P＝28MPa）工作阻力（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）型式支撑掩护式支撑高度支护宽度初撑力4653KN （P＝28MPa）中心距工作阻力6400KN （P＝）支护强度平均 MPa对底板比压平均适应煤层倾角＜25°运输时外形尺寸不拆前梁约××拆除前梁约××操作方式本架重量进液管径Φ回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力（P＝28MPa）工作阻力1600KN（P＝）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力（P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力（P＝28MPa）拉力（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力（P＝28MPa）工作阻力（P＝35MPa）采煤机 MG300/700-WD 输送机 SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距支撑高度支护宽度初撑力5496KN（P＝）中心距工作阻力6400KN（P＝）支护强度平均对底板比压平均适应煤层倾角≤30°运输外形尺寸××操作方式本架手动重量约进液管径Φ回液管径Φ51mm立柱缸径Φ250／Φ180mm 柱径Φ235／Φ160mm 行程一级741mm二级715mm初撑力1374KN（P＝）工作阻力1600KN（P＝）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝工作阻力890KN P＝35MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力（P＝）拉力365KN（P＝）数量 1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝）拉力185/188KN（P＝）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力（P＝）拉力112KN（P＝）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力（P＝）拉力（P＝）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度支护宽度中心距初撑力4654KN P＝28MPa 工作阻力6000KN P＝支护强度平均 MPa对底板比压平均适应煤层倾角＜35°运输时外形尺寸不拆前梁约××拆除前梁约××操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝59MPa数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa 拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力 P＝28MPa拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力 P＝28MPa拉力122KN P＝28MPa 工作阻力261KN P＝32MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力 P＝28MPa拉力 P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力 P＝28MPa工作阻力 P＝42MPa数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度支护宽度中心距工作阻力4800KN P＝ MPa初撑力3524KN泵站压力支护强度对底板比压 MPa (前端/最大)适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝ MPa行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝ MPa拉力360KN P＝ MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝ MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝ MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm 柱径Φ45mm 推力拉力行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度支护宽度中心距初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积支护强度平均 MPa底座面积对底板比压平均操作方式本架重量立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度支护宽度工作阻力4000KN P= MPa初撑力 P=25 MPa中心距支护面积支护强度底座面积最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力P=28MPa 工作阻力1000KN P= MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力P=28MPa 拉力P=28MPa 工作阻力P=38MPa 前梁端部初撑力前梁端部最大工作阻力前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力P=28MPa 拉力P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力P= MPa 拉力P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程推力P=28MPa 拉力P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度支护宽度中心距初撑力3518KN P＝28MPa。
液压支架选型
ZY系列掩护式液压支架支架特点：支架结构简单，操作方便，升降架调整方便，适用于顶板较为破碎，随采随冒，老顶周期来压不明显的顶板条件。
产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZY2800/13/28 1.3-2.8 2800 0.68-0.76 1.1-1.8 700ZY3800/16/32 1.6-3.2 3800 0.65 1.4 700ZY4000/13/28 1.3-2.8 4000 0.58-0.67 1.57-2.35 700ZY5000/13/27 1.3-2.7 5000 0.77-0.85 0.9-1.8 700ZY6700/20/40 2.0-4.0. 6700 1.06-1.09 1.6-2.85 900ZY9000/24/50 2.4-5.0 9000 1.08-1.1 1.6-2.8 900ZY13000/30/65 3.0-6.5 13000 1.12-1.15 1.8-2.9 900ZF系列放顶煤式液压支架支撑稳定，放煤口连续，背脊损失少，放煤效果好，对厚煤层开采，设备投入小，性价比高。
适用于煤层中等硬度以下，节理、裂隙发育明显或良好的厚煤层。
产品型号支架高度m 工作阻力KN 支护强度MPa 底板比压MPa 推移步距mmZF3200/16.5/25 1.65-2.5 3200 0.68-0.76 1.1-1.8 700ZF3800/17/28 1.7-2.8 3800 0.65-0.67 0.9-1.8 700ZF5000/17/32 1.7-3.2 5000 0.79-0.82 1.2-1.8 700ZF6400/17.5/28 1.75-2.8 6400 0.94-0.96 平均2.5 700ZF8000/17/32 1.7-3.2 8000 1.09-1.12 1.3-1.8 900ZF9200/22/32 2.2-3.2 9200 1.07-1.09 1.15-1.17 900ZF11000/20/38 2.0-3.8 11000 1.11 平局2.98 900ZF15000/23/43 2.3-4.3 15000 1.46 2.48-3.26 900超前端头锚固系列液压支架主要技术参数产品型号支架高度(m) 工作阻力(KN) 支护强度(Mpa) 底板比压(Mpa) 推移步距(mm)ZTC30000/28/50 2.8-5.0 30000 0.556 平均1.66 900ZTZ20000/28/50 2.8-5.0 2000 0.53 平均1.3 900ZTC13000/24/36 2.4-3.6 13000 0.47 平均2.4 900ZTZ13800/24/36 2.4-3.6 13800 0.57 平均2.6 900ZTC10200/19/33 1.9-3.3 10200 0.48 平均1.6 900ZTZ10200/19/33 1.9-3.3 10200 0.39 平均1.3 900ZTC24000/25/56 2.5-5.6 24000 0.46 平均1.33 900ZTZ8000/25/56 2.5-5.6 8000 0.42 平均0.77 900ZTH6870/25/56 2.5-5.6 6870 0.68 平均1.46 900ZTC30000/25/50 2.5-5.0 30000 0.58 平均1.66 900ZTZ20000/25/50 2.5-5.0 20000 0.53 平均1.3 900ZTH6600/25/50 2.5-5.0 6600 0.62 平均1.46 900ZTC39200/23/42 2.3-4.2 39200 0.47 平均1.3 900ZTZ25000/23/42 2.3-4.2 25000 0.81 平均1.5 900综采液压支架系列公司生产的ZZ2600/06/12、ZY3200/7.5/16、ZY2800/8.5/19、ZY3200/09/20薄煤层掩护式液压支架，以及ZY3000/12/26、ZY5000/13/27、ZY3200/15/36、 ZY6700/20/40 掩护式液压支架适用于一次采全高工作面，工作面采高正常范围为:1.1-3.8m，适应煤层倾角不大于45º; 制造的ZF6400/17/32、ZF9200/22/32、ZF15000/23/43型放顶煤支架适用于4~12米厚煤层、煤层倾角不大于30º;公司还制造ZC2600/14/22B矸石充填液压支架，公司可根据客户的实际需求，设计、制造满足用户需求的液压支架。
液压支架ZY6000.25.50
一、工作环境2、设备选型2#煤层综采工作面液压支架：根据工作面地质条件支架选用ZY6000/25/50D型支架，中心距1.75m。
二、技术规格及特点1、中部液压支架：ZY6000/25/50D型两柱掩护式液压支架1.1 支架技术特征参数：型式：两柱掩护式高度：（最低～最高） 2500mm-5000mm宽度：（最小～最大） 1660mm-1860mm中心距： 1750mm初撑力：（P=31.5MPa） 5064KN工作阻力：（P=37.3Pa） 6000KN平均比压： 1.5-1.6 MPa支护强度： 0.72-0.77Pa移架步距 800mm泵站压力： 31.5 MPa操作方式：电液控制支架重量：约26吨1.2立柱、千斤顶主要技术参数1.2.1立柱：数量： 2根型式：双伸缩立柱外缸径： 377立柱内缸径： 320/230立柱杆径： 290/210初撑力：（P=31.5MPa） 2532 KN工作阻力：（P=37.3MPa） 3000 KN1.2.2推移千斤顶：型式普通双作用缸径/柱径 180/120行程 900推溜力/拉架力（P=31.5MPa） 445KN/801KN1.2.3平衡千斤顶数量： 1根型式普通双作用缸径/柱径 200/140推力/拉力（P=31.5MPa） 988 KN /504 KN 工作阻力（推力/拉力）（P=37.3MPa） 1171 KN /597 KN 1.2.4一级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 125/85推力/拉力（P=31.5MPa）） 386 KN /208 KN 工作阻力（推力）（P=38MPa） 466 KN1.2.5二级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN工作阻力（推力）（P=38MPa） 190 KN1.2.6侧推千斤顶数量： 4根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN行程 200mm1.2.7抬底千斤顶：型式内进液缸径/柱径 125/90推力（P=31.5MPa） 387 KN2、支架的结构特点2.1 ZY6000/25/50D两柱掩护式液压支架：结构总图2.2 支架适应于俯采、仰采的工作面，工作面沿走向倾角±10°，工作面倾角小于15°°2.3移架有效步距800mm2.4 支架前端设有抬底装置，支架设置双行人通道。
薄煤层液压支架
一、薄煤层液压支架1、ZYB4400/8.5/18型薄煤层液压支架薄煤层液压支架，液压支架，ZYB4400/8.5/18型薄煤层液压支架，中煤薄煤层液压支架，山东薄煤层液压支架，薄煤层液压支架价格，薄煤层液压支架参数，技术参数：支架型号SupportType：ZYB4400/8.5/18支架工作阻力YieldLoad：4400 KN支架高度Height Range：850-1800 mm支护强度SupportDensitY：0.766 Mpa底板比压Base pressure： 2.04 Mpa推溜力PUSH Force For Conveyor：254 KN拉架力Pull Force For Suport：120.7 KN简短说明：使用于煤层厚度0.9米-1.8米的煤层。
2、型号ZY2400/5.5/12 额定工作阻力（kN）2400.额定初撑力（kN）2182支架高度（mm）550-1200中心距（mm）1500支护强度（MPa）0.20-0.253、型号ZY2400/06/13额定工作阻力（kN）2400额定初撑力（kN）2182 支架高度（mm）600-1300中心距（mm）1500支护强度（MPa）0.28-0.324、型号ZY2400/07/14额定工作阻力（kN）2400额定初撑力（kN）2182支架高度（mm）700-1400中心距（mm）1500支护强度（MPa）0.26-0.305、型号ZY2400/7.5/14额定工作阻力（kN）2400额定初撑力（kN）2182 支架高度（mm）750-1400中心距（mm）1500支护强度（MPa）0.26-0.30 .6、型号ZY2400/07/15额定工作阻力（kN）2400额定初撑力（kN）2182支架高度（mm）750-1500中心距（mm）1500支护强度（MPa）0.25-0.307、型号ZY2400/08/16额定工作阻力（kN）2400额定初撑力（kN）2182支架高度（mm）800-1600中心距（mm）1500支护强度（MPa）0.30-0.358、型号ZY2600/07/14额定工作阻力（kN）2600额定初撑力（kN）2182支架高度（mm）700-1400中心距（mm）1500 支护强度（MPa）0.32-0.36 9、产品名称：薄煤层液压支架产品型号：ZY3600-11-23.ZY3600-11/23型薄煤层液压支架支架型号SupportType： ZY3600/11/23支架工作阻力YieldLoad： 3600 KN支架高度Height Range： 1100-2300 mm支护强度SupportDensitY： 0.58 Mpa底板比压Base pressure： 0.62 Mpa推溜力PUSH Force For Conveyor： 272 KN拉架力Pull Force For Suport： 360KN简短说明：老顶I、II级，直接顶1.2类。
ZY9200／25／50D液压支架型号及技术参数
.ZY9200／25／50D液压支架总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根.侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）.拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°.最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备.采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm.推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm.二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050.ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根.护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）.数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa.适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）.拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm.推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm.二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050.ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa 拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa.拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN.行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2.对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根.ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶.缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶.缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装.内径/外径Φ180/219mm 杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m.支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa.支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°.操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压支架通用技术条件MT312-2000
4.1、一般技术要求
4.1.1、金属切削加工未注公差尺寸的极限偏差应符合GB/T1804m级的规定，
无装配关系的可采用GB/T1804C级
4.1.2、金属切削加工未注形位公差应符合GB/T1184K级的规定
4.1.4、普通螺纹未注精度等级、配合类别按GB197，内螺纹不低于7H，外螺纹不低于6g 4.1.6、铸钢件未注尺寸公差应按GB6414CT12级要求制造
4.2.1.7、支架最小高度和最大高度的高度偏差为±50mm，支架的最大宽度和最小宽度的宽度
偏差为±20mm
4.2.
5.1、移架机构在收回位置时，推杆在水平状态下，连接头与配套输送机的连接孔向上抬起
量不得小于200m（薄煤层不小于100mm），下落量应不小于60mm。
4.2.
5.2、支架处于最大高度时，顶梁摆动俯角应不小于15°
大采高液压支架技术条件MT550-1996
3、大采高最大高度大于等于3800mm，用于一次采全高工作面液压支架
4.2.2.2、支架完成立柱降柱100mm，拉架一个步距，立柱升100mm整个循环时间应小于18s
（泵站流量200L/min）
4.2.
5.2、四连杆机构销孔与销轴的最大配合间隙小于1.7mm
4.2.
5.4、支架必有护帮装置，护帮高度不小800mm。
4.2.
5.5、支架必须设置防倒调架装置，或预留连接耳座
4.2.
5.6、支架梁端距应不大于480mm
4.2.
5.7、顶梁侧护板侧推力应大于支架重力
大倾角液压支架技术条件MT555-1996
3、术语大倾角液压支架：支架最大高度小于等于3.2m，使用倾角为35°-55°；或最
大高度3.2m以上4.5m以下，使用20°-40°的液压支架
4.2.2.2、四连杆机构销孔与销轴径向最大配合间隙应小于1.6mm，连接耳座轴向最大配合间隙
应小于12mm
4.2.4.2、支架初撑力与额定工作阻力之比，不小于83%，并具有支架初撑力达到规定值的措施。
4.2.
5.2、移架机构在收回位置，其输送机相对水平位置向上抬起量不得小于200mm（薄煤层
不小于100mm），在下落位置不得小于100mm，推移机构与底座前端单边侧向间隙不宜小于30mm
4.2.
5.4、支架的两侧侧护板应为活动侧护板，侧护板应满足相邻两支架纵向相错一个移架步距
时，保证在移架方向上不小于200mm的重合量，相邻两支架高度差200mm时，保证顶梁侧护板在高度方向上有不小于200mm的重合量
4.2.
5.5、支架人行道处，宜设有可靠的人行梯和扶手
4.2.
5.6、当使用大倾角35°时，在采煤机道与人行作业空间之间，支架上应有隔离装置
4.2.
5.7、支架纵向设有可安装防护板（帘）的吊钩（环）
4.2.
5.8、在工作面的下端口应布置有特殊支架构成的下排头支架组
放顶煤液压支架技术条件MT/T815-1999
3.4、低位放顶煤支架
支架的前后分别布置一台运输架，后部输送机布置在尾梁下，利用尾梁插板低位放煤。
3.5放煤角
放煤装置导流冒落顶煤的主要平面与水平面之间的夹角
4.2.4.2、放煤装置千斤顶的安全阀开启压力应不大于其额定工作压力的120%，关闭压力不低于工作压力的90%
4.2.
5.4、低位放顶煤支架在工作高度范围内，放煤装置（尾梁及插板）极限位置的水平投影尺寸应大于后
部输送机机槽宽度。
放煤装置应能随时封闭输送机槽的两侧。
4.2.
5.5、低位放顶煤过度支架前、后部应有足够容纳输送机机头的空间，水平方向极限位置最小安全空间
宽度应大于50mm，支架在工作高度时垂直方向净空间高度应大于电动机的直径。
前、后输送机最小中心距应等于工作面中部支架前、后输送机最小中心距允许加大，但加大值不大于一个步距。
4.2.
5.6、放顶煤支架在工作高度内沿工作面方向人行通道最小宽度应大于400mm。
低位放顶煤支架在理论
中
心距时，架间至后部放煤作业空间的人行空间宽度应大于380mm。
4.2.
5.7、放顶煤千斤顶应有液控单向阀，插板应有机械限位
4.2.
5.8、放顶煤支架应设有喷雾降尘装置，应能实现放煤自动喷雾，降架移架自动喷雾和人工控制喷雾4.2.5.9、后部输送机拉移机构应能上、下、左、右摆动角度不小于3°
4.2.
5.10、放顶煤支架最小过机高度应大于输送机理论装栽高度。
端头液压支架技术条件MT/T552-1996
4.2.
5.1、端头液压支架与输送机头（尾）塔接部纵向空间距离LA（mm）应满足以下要求：
LA≥Wh＋Sd＋200
式中：Wh——输送机机头（机尾）最大宽度，mm：
Sd——移架步距，mm
4.2.
5.2、端头支架内最小通道宽度应大于500mm
4.2.
5.3、端头支架组顶梁间应具有调架装置。
4.2.
5.4、端头支架组的推移机构，应能实现同步推进，交替拉架。
4.2.
5.5、推移机构拉架力应大于3倍端头支架重量
4.2.
5.6、推移机构推力应大于1.3倍拉架力。
