光引发剂分类及用途

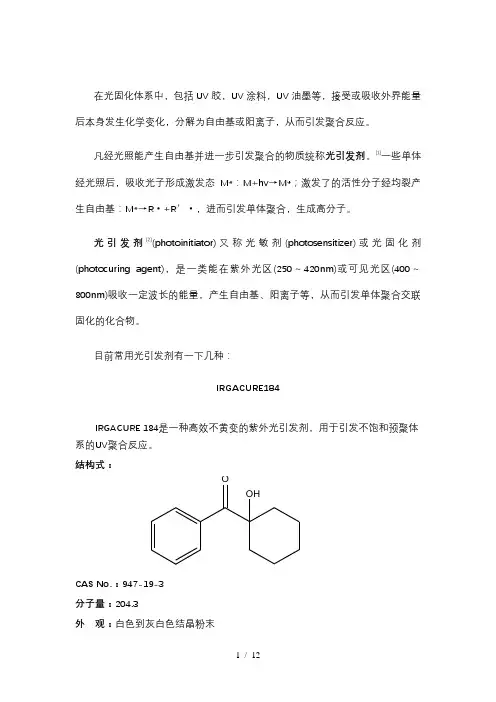

在光固化体系中,包括UV胶,UV涂料,UV油墨等,接受或吸收外界能量后本身发生化学变化,分解为自由基或阳离子,从而引发聚合反应。

凡经光照能产生自由基并进一步引发聚合得物质统称光引发剂。[1]一些单体经光照后,吸收光子形成激发态M*:M+hv→M*;激发了得活性分子经均裂产生自由基:M*→R·+R′·,进而引发单体聚合,生成高分子。

光引发剂[2](photoinitiator)又称光敏剂(photosensitizer)或光固化剂(photocuring agent),就是一类能在紫外光区(250～420nm)或可见光区(400～800nm)吸收一定波长得能量,产生自由基、阳离子等,从而引发单体聚合交联固化得化合物。DhHUE5x。

目前常用光引发剂有一下几种:

IRGACURE 184

IRGACURE 184就是一种高效不黄变得紫外光引发剂,用于引发不饱与预聚体系得UV聚合反应。

结构式:

O

OH

CAS No、:947-19-3

分子量:204、3

外观:白色到灰白色结晶粉末

熔点:45-49℃

吸收峰:246nm,280nm,333nm(在甲醇溶液中)

溶解性:20℃(g/100g溶液)

应用:

IRGACURE 184经过测试可用于纸张、金属与塑料表面得丙烯酸酯系列得紫外光固化清漆。特别推荐用于要求即使长时间暴露于太阳光下也只有细微黄变得UV 涂料。

通过添加BASF受阻胺类光稳定剂TINUVIN 292可进一步减少丙烯酸体系聚氨酯在室外太阳光照射下产生得黄变。(上海厚诚精细化工有限公司代理巴斯夫产品,手机:)

推荐用量:

涂层厚度 5-20 μm 2 – 4 % IRGACURE 184 涂层厚度 20-200 μm 1 – 3 % IRGACURE 184

DAROCUR 1173

DAROCUR 1173就是一种高效不黄变得紫外光引发剂,用于引发不饱与预聚体系得UV 聚合反应。 结构式: CAS No 、:7473-98-5 分

子

量:164、2 外 观:无色到微黄色液体 熔

点:4℃

粘 度:25mPa ·s(20℃) 密 度:1、08g/mL(20℃) 闪 点:>100℃

吸收峰:245nm,280nm,331nm(在甲醇溶液中)

溶解性:在大部分普通得有机溶剂与丙烯酸酯单体中溶解度大于50g/100g,几乎不溶于水。 应 用:

DAROCUR 1173经过测试可用于纸张、金属与塑料表面得丙烯酸酯系列得紫外光固化清漆。特别推荐用于要求即使长时间暴露于太阳光下也只有细微黄变得UV 涂料。 作为一个液体得光引发剂,DAROCUR 1173具有极好得兼容性,可以很轻易地与其她光引发剂及预聚体混合均匀。通过添加BASF 受阻胺类光稳定剂TINUVIN 292可进一步减少丙烯酸体系聚氨酯在室外太阳光照射下产生得黄变。( 上海厚诚精细化工有限公司代理巴斯夫产

品)推荐用量:

涂层厚度 5-20 μm 2 – 4 % DAROCUR 1173 涂层厚度 20-200 μm 1 – 3 % DAROCUR 1173

IRGACURE 127

OH

O

IRGACURE 127就是一种新型高效不黄变得紫外光引发剂,用于引发不饱与预聚体系得UV 聚合反应。它具有以下几个特点:● 与传统得α-羟基酮类光引发剂相比具有更优越得反应性。 ● 对氧得阻聚作用低敏感。 ● 固化后低挥发与低气味。

IRGACURE 127特别适用于各种类型得UV 墨水与透明涂层,特别就是像复印清漆那样得薄涂层。 结构式:

CAS No 、:474510-57-1 分子量:340、4 外 观:灰白色粉末 熔 点:82-90℃

吸收峰:259nm(在甲醇溶液中)

应 用:

IRGACURE 127经过测试可单独使用或者与适当得引发剂混合使用。如与IRGACURE 379,IRGACURE 819混合时,吸收光谱红移,可用于UV 固化油墨与普通半不透明体系。在这些应用中表现出非常高得固化速度与低气味,在UV 固化油墨中(与其它光引发剂结合)提供显著得表面固化性。低挥发性与对氧气阻聚作用得低敏感使IRGACURE 127在复印清漆(油墨) 与木质地板顶漆方面有较好得效果。在UV 光固化阳离子油墨与涂料中IRGACURE 127与其它引发剂如IRGACURE 250混合使用已被证实就是非常高效得配方。( 上海厚诚精细化工有限公司代理巴斯夫产

品)推荐用量:

透明涂料 1 – 6 % IRGACURE 127

油墨(自由基体系) 2 – 5 % IRGACURE 127与其她光引发剂如IRGACURE 379、

IRGACURE 819复配油墨(阳离子体系) 0、5 – 2 % IRGACURE 127与其她光引发剂如IRGACURE 250复配O

HO

OH

O

IRGACURE 2959

IRGACURE 2959就是一种高效不黄变得紫外光引发剂,用于引发不饱与预聚体系得UV 聚合反应,特别适用于要求低气味、水性得丙烯酸酯与不饱与聚酯类树脂。IRGACURE 2959分子中得活性羟基可以使它很容易与不饱与树脂发生反应。

结构式:

CAS No 、:106797-53-9 分子量:224、3 外 观:灰白色粉末 熔 点:86-90℃

吸收峰:276nm(在甲醇溶液中) 溶解性:20℃(g/100g 溶液)

应 用:

IRGACURE 2959经过测试可用于木材、金属、塑料与纸张表面得紫外光固化配方中。分子中得羟基官能团提高了IRGACURE 2959在水性涂料配方中得溶解性。

IRGACURE 2959与IRGACURE 1173相比具有较低得挥发性与气味。重要得就是,IRGACURE 2959得活性羟基很容易接枝到聚合物分子上,使其加工更加方便。

由于其独特得性能,IRGACURE 2959特别被推荐适用于固化前需要通过高温与气流蒸发掉水分得UV 配方之中。( 上海厚诚精细化工有限公司代理巴斯夫产

品)推荐用量:

2 – 5 % IRGACURE 2959

IRGACURE 500

IRGACURE 500就是两种光引发剂得液体混合物,用于引发不饱与预聚体系得UV 聚合反应。

活性成份:IRGACURE 184,DAROCUR BP

OH

O

O

HO
