管道布置图中管道及阀门表示方法
给排水、消防图纸图例符号与画法总结(干货)
给排水、消防图纸图例符号与画法总结（干货）线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。
4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。
5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。
化工设计第十章管道布置图
时,可将各层平面管道布置分区绘制。
07:28
7
设计概论化工制图
按比例画出建筑物,构筑物,平台,梯子等。
用细实线画出全部设备外形轮廓,管口方位,设
备基础支架。
用粗实线画出主物料管道,用中粗实线画出辅
助物料管道,用细实线画出阀门、管件、仪表、
控制点。
不同标高的多排管廊,上排盖住了下排,即使在
同一个管道平面布置图上,也必须将每一层分开
管架在平面图上,一般不标注定位尺寸。
07:28
13
第四节 空视图 一、概述
设计概论化工制图
管道空视图又叫管段图,它表达一段管道及其所
附管件、阀门、控制点等布置情况的立体图样。
管道空视图按正等轴测投影绘制。立体感强,图
面清晰,利于施工。大型管道安装一般预制化。
二、空视图的内容
1、图形:管道及管件,阀门,控制点等图形符号
07:28
4
设计概论化工制图
第二节 管道及附件的常用画法
一、管道:主要物料管道用粗实线单线画出,其它
管道用中粗实线画出。管道规定符号见表10-1
二、管件:短管、弯头、三通、异径管、法兰、
盲板等管道附件,用简单图形符号表示见表10-2
三、阀门:管道中的阀门用简单图形符号表示,其
规定符号与工艺流程图的画法相同。
画。当一层上仅有几根管子时,分别注释和标注
尺寸即可,不必分层绘图。பைடு நூலகம்
07:28
8
设计概论化工制图
2)立面剖视图(立面或剖视图)
当平面布置图不能表达高度方向的管道布置
情况时,可在平面图适当部位垂直剖切后绘出
立面剖视图(立面或剖视图)。可以把立面剖视
图画在平面布置图上,也可以绘在单独的图上,
阀门常用代号和图形符号
3.3.5 流程图和系统图中，常用设备图形符号宜符合表3.3.5的规定。
3.3.6 常用管件和其他附件的图形符号宜符合表3.3.6的规定。
3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。
3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。
3.3.9 常用检测、计量仪表的图形符号宜符合表3.3.9的规定。
3.3.10 用户工程的常用设备图形符号宜符合表3.3.10的规定。
4 图样内容及画法4.1 一般规定4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。
4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。
有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。
4.1.3 图名的标注方式宜符合下列规定：1 当一张图中仅有一个图样时，可在标题栏中标注图名；2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。
4.1.4 图面布置宜符合下列规定：1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制；2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；3 图样的说明应布置在图面右侧或下方。
4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。
4.1.6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。
4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3…”进行编号。
4.1.8 简化画法宜符合下列规定：1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；2 两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。
管道布置图中管道及阀门表示方法
续表11.0 管道布置图和轴测图上管子、管件、阀门及管道特殊件图例
注: 1.C.R--同心异径管；
E.R--偏心异径管；
FOB--底平；
FOT--顶平；
2其它未画视图按投影相应表示；
3.点划线表示可变部分；
4.轴测图图例均为举例,可按实际管道走向作相应的表示；
5.消声器及其它未规定的特殊件可按简略外形表示。
11.管道布置图和轴测图上管子、管件、阀门及管道特殊件图例
表11.0 管道布置图和轴测图上管子、管件、阀门及管道特殊件图例
续表11.0 管道布置图和轴测图上管子、管件、阀门及管道特殊件图例
注: 1.C.R--同心异径管；
E.R--偏心异径管；
FOB--底平；
FOT--顶平；
2其它未画视图按投影相应表示；
3.点划线表示可变部分；
4.轴测图图例均为举例,可按实际管道走向作相应的表示；
5.消声器及其它未规定的特殊件可按简略外形表示。
178。

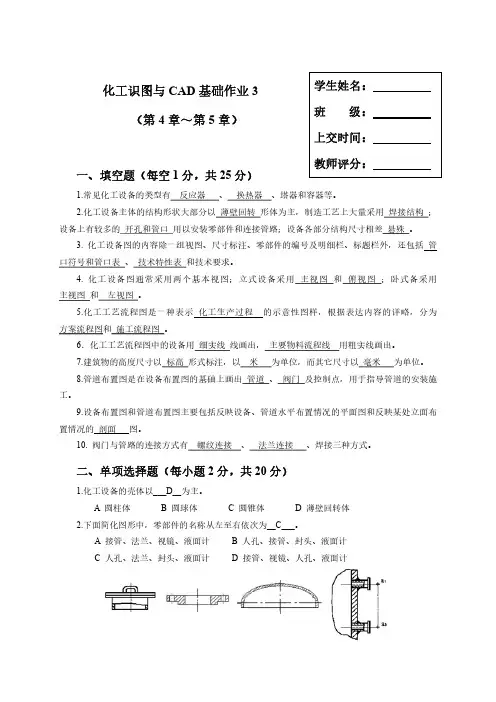

国家开放大学 化工识图与CAD基础作业3
（第4章～第5章）一、填空题（每空1分，共25分）1.常见化工设备的类型有反应器、换热器、塔器和容器等。
2.化工设备主体的结构形状大部分以薄壁回转形体为主，制造工艺上大量采用焊接结构；设备上有较多的开孔和管口用以安装零部件和连接管路；设备各部分结构尺寸相差悬殊。
3. 化工设备图的内容除一组视图、尺寸标注、零部件的编号及明细栏、标题栏外，还包括管口符号和管口表、技术特性表和技术要求。
4. 化工设备图通常采用两个基本视图；立式设备采用主视图和俯视图；卧式备采用主视图 和左视图。
5.化工工艺流程图是一种表示化工生产过程的示意性图样，根据表达内容的详略，分为方案流程图和施工流程图。
6．化工工艺流程图中的设备用细实线线画出，主要物料流程线用粗实线画出。
7.建筑物的高度尺寸以标高形式标注，以米为单位，而其它尺寸以毫米为单位。
8.管道布置图是在设备布置图的基础上画出管道、阀门及控制点，用于指导管道的安装施工。
9.设备布置图和管道布置图主要包括反映设备、管道水平布置情况的平面图和反映某处立面布置情况的剖面图。
10. 阀门与管路的连接方式有螺纹连接、法兰连接、焊接三种方式。
二、单项选择题（每小题2分，共20分）1.化工设备的壳体以___D__为主。
A 圆柱体B 圆球体C 圆锥体D 薄壁回转体2.下面简化图形中，零部件的名称从左至右依次为__C___。
A 接管、法兰、视镜、液面计B 人孔、接管、封头、液面计C 人孔、法兰、封头、液面计D 接管、视镜、人孔、液面计3.已知粗牙普通外螺纹的公称直径d=20，左旋，中、顶径公差均为5g，中等旋合长度。
正确的螺纹标记是__D___。
A M20 LH-5g5gB M20×1.75-5gC M20-5g-ND M20 LH-5g4.下面外螺纹的四组视图中，画法正确的是__A___。
A B C D5.关于零件序号，下面的说法不正确的是__C___。
A 装配图中所有零、部件必须编写序号。
管道工程图画法中的阀门、泵站符号选择
提高了管道工程图绘制技能
学员们反映，通过课程中的实践练习，他们的管道工程图绘制技能得到了提升，能够更加熟练地运用CAD 等绘图软件进行绘制。
增强了解决实际问题的能力
学员们表示，课程中介绍的实用技巧和案例分析，帮助他们增强了解决实际问题的能力，对于今后的工作和 学习有很大帮助。
05
管道工程图绘制注意事项与常见问 题解答
绘制过程中注意事项
1 准确选择阀门、泵站符号
根据工程实际需求和标准规范，选择正确的阀门、泵站 符号进行绘制。
2 注意符号比例和尺寸
在绘制过程中，要保持符号的比例和尺寸与实际设备相 符，以确保图纸的准确性。
3 遵循管线绘制原则
按照管线绘制原则，清晰、准确地表示出管道走向、管 径、标高等信息。
管件
如弯头、三通、异径管等，用图 形符号表示。
02
阀门在管道工程图中表示方法
阀门类型及功能介绍
闸阀
用于全开或全关管道中的 介质，密封性能好，但启
闭力矩较大。
球阀
通过球体旋转实现开关操 作，具有密封性能好、操
作轻便等特点。
01
02
03
04
05
截止阀
用于截断或接通管道中的 介质，具有流阻小、启闭
灵活等特点。
力等参数。
03
实际应用
在化工厂工艺流程管道工程图中，阀门和泵站的符号选择应考虑到化工
生产的特殊性和安全性要求。符号的标注应详细、准确，以便于生产人
员和维护人员的理解和操作。
案例三：某电厂热力系统管道工程图解读
阀门符号
在电厂热力系统中，阀门的作用主要是控制和调节介质的流动和温度。常见的阀门类型包 括调节阀、安全阀、疏水阀等。其符号在图纸上应能够清晰地表示出阀门的类型和功能。
管道图纸的图形表示方法
使用合适的线型和颜色表示不同的管道和附件，避免使用过多的颜色 和线型，以免混淆和误解。
保持图纸比例一致
在绘制过程中要保持图纸比例一致，避免出现比例失调或变形的情况 。
注意图纸的细节表达
在绘制过程中要注意细节的表达，如管道的连接方式、阀门的开关方 向等，以便施工和验收时准确理解。
使用标准符号和标注方法
管道连接的表示方法
法兰连接
焊接连接
图纸上用法兰符号表示，包括法兰类型、 密封面形式、规格等信息。
在图纸上用焊缝符号表示，注明焊缝类型 （如对接焊缝、角焊缝等）和焊接方法（ 如手工电弧焊、自动焊等）。
螺纹连接
卡箍连接
用螺纹符号表示，包括螺纹类型（如普通 螺纹、管螺纹等）、规格和旋向。
用卡箍符号表示，注明卡箍类型和规格。
工程量统计与预算
利用图纸进行管道工程量的统计，为工程预 算提供依据。
材料采购与检验
依据图纸中的材料清单进行采购，并按照图 纸要求进行材料检验。
维护与检修
在管道使用过程中，根据图纸进行维护和检 修，确保管道安全运行。
图纸变更与版本管理
变更申请与审批
对于需要变更的图纸，应提出变更申请并经 过审批，确保变更的合理性和可行性。
管道布置的图形展示
平面布置图
展示管道在平面上的走向、分支 、管径变化等，用单线或双线表 示管道。
立面布置图
展示管道在立面上的高度变化、 支撑方式等，用单线或双线表示 管道，并标注标高。
剖面图
展示管道的剖面形状、内部结构 等，用实线或虚线表示管道轮廓 和内部结构。
管道交叉与跨越的表示
管道交叉
在图纸上用交叉符号表示，注明交叉角度、管道间距等信息。
管道工程图画法中的管道阀门标识方法
指导管道安装施工，表达设计意图，明确施工要求，是管道工程施工 的重要依据。
管道工程图种类
03
平面布置图
轴测图
详图
表示管道在平面上的布置和走向，包括管 道的位置、管径、标高、坡度等信息。
采用正等轴测或斜等轴测画法，表示管道 的立体形状和走向，以及管道上的管件、 阀门等设备的连接情况。
对管道上的特殊部位或设备进行详细表示 的图样，如法兰连接详图、阀门结构详图 等。
。
球阀
启闭件为球体，通过球体绕自身轴 线旋转90度实现开启或关闭。具有 流阻小、开关迅速、操作方便等特 点。
蝶阀
启闭件为蝶板，通过蝶板绕自身轴 线旋转一定角度实现开启或关闭。 具有结构简单、体积小、重量轻等 特点。
选用原则及注意事项
选用原则
根据管道系统的工作压力、温度、介质特性等因素选择合适的阀门类型；根据 管道系统的安装空间和使用环境选择合适的阀门尺寸和连接方式。
加大对画图软件的研发和优化 力度，提高软件的兼容性和稳 定性，为管道工程图画法提供
更好的技术支持和保障。
THANKS
阀门类型标识
不同类型的阀门在图纸上采用不同的图形符号进行标识。例如，截止阀通常使用直线和箭 头表示，闸阀使用方块和箭头表示，球阀使用圆球和箭头表示等。
阀门规格标注
在阀门图形符号旁边，通常会标注阀门的规格参数，如公称直径、压力等级、材质等。这 些参数对于管道的选型和安装至关重要。
文字标注规范及要求
文字标注内容
管道附件标识
阀门
阀门在图纸中需明确标注其类型（如截止阀、闸阀、球阀等）、规 格和型号。同时，阀门的开启和关闭方向也需用箭头表示出来。
管件
管件包括弯头、三通、四通等，在图纸中需标注其类型、规格和材 质。对于异型管件，还需提供详细的加工图纸。
管道布置图(安装图、配管图)视图、标注、绘制方法(精)
管道布置图(安装图、配管图视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以与与有关机器、设备的连接关系。
管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用 A0。
Ø比拟简单的也可采用 A1或 A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例:Ø一般采用的比例为 1﹕ 30,也可采用 1﹕ 25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用 1﹕ 50。
Ø同区的或各分层的平面图,应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线:Ø粗线0.9~1.2 mm →单线管道Ø中粗线0.5~0.7 mm →双线管道Ø细线0.15~0.3 mm →法兰、阀门与其他图线1.4 字体:Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明与轴线号、表格中的文字 5号字Ø数字与字母、表格中的文字 (格子小于 6 mm时 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一图纸上,也可分画在几图纸上。
Ø假设各层平面的绘图围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。
Ø如在同一图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面〞或“EL×××.×××平面〞。
化工制图CAD-8_管道布置图
管道布置图又称为管道安装图或配管 图，它是车间内部管道安装施工的依 据。
一、管道及附件的常用画法 1、管道 管道布置图中的主要物料管道一般用 粗实线单线画出，其他管道用中粗实 线画出。
2、管件 包括短管、弯头、三通、异径管、法 兰、盲板等管道附件。通常不画其真 实形状，只用简单图形和符号表示。
弯头
三通管
四通管
活接头
丝堵 盲板
同心异径管
3、阀门 管道上的阀门也是用简单的图形和符 号来表示，其图形符号与工艺流程图 中的画法相同。
4、仪表控制点 管道上的仪表控制点应用细实线按规 定符号画出，每个控制点一般只在能 清楚表达其安装位置的一个视图中画 出。控制点的符号与带控制点工艺流 程图的规定符号相同。
管道平面布置图
N
第二节 设备布置图和管道布置图
2．化工管道布置图的画法
（1）管道布置图的绘图原则
平面图的配置，一般应与设备布置图中的平面图一致， 即按建筑标高平面分层绘制，各层管道布置平面图将该层 楼板以下的设备，管道等全部画出，不受剖切位置的影响。 在平面图的基础上，选择恰当的剖切位置画出立面剖视图， 以表达管道的立面布置情况和标高。必要时还可选择局部 立面剖视图对管道情况进一步补充表达。
1、管道平面布置图 管道平面布置图，一般应与设备的平 面布置图一致，即按建筑标高平面分 层绘制，各层管道平面布置图是将楼 板以下的建（构）筑物、设备、管道 等全部画出。
2、立面剖视图 管道布置在平面图上不能清楚表达的 部位，可采用立面剖视图或向视图补 充表达。剖视图尽可能与被切平面所 在的管道平面布置图画在同一张图纸 上，也可画在另一张图纸上。剖切平 面位置线的画法及标注方式与设备布 置图相同。
阀门常用代号和图形符号
3.3.5 流程图和系统图中，常用设备图形符号宜符合表3.3.5的规定。
3.3.6 常用管件和其他附件的图形符号宜符合表3.3.6的规定。
3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。
3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。
3.3.9 常用检测、计量仪表的图形符号宜符合表3.3.9的规定。
3.3.10 用户工程的常用设备图形符号宜符合表3.3.10的规定。
4 图样内容及画法4.1 一般规定4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。
4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。
有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。
4.1.3 图名的标注方式宜符合下列规定：1 当一张图中仅有一个图样时，可在标题栏中标注图名；2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。
4.1.4 图面布置宜符合下列规定：1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制；2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；3 图样的说明应布置在图面右侧或下方。
4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。
4.1.6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。
4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3…”进行编号。
4.1.8 简化画法宜符合下列规定：1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；2 两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。
管道仪表流程图中常用图例符号
管道连接符号
法兰连接
表示为两个相对的法兰盘和中 间的螺栓，用于管道的拆卸式
连接。
焊接连接
表示为两条管道相接处有一条 连续的焊缝，用于管道的永久 性连接。
承插连接
表示为一段管道插入另一段管 道中，常用于铸铁管、陶瓷管 等连接。
螺纹连接
表示为两段管道通过螺纹旋紧 连接，常用于小口径管道的连
接。
管道方向指示符号
箭头
表示管道内流体的流动方向，通常画在管道的上方或侧方。
流向指示器
表示为一个三角形或箭头形状的标识，用于指示管道内流体的流 向。
双向箭头
表示管道内流体可以双向流动，通常用于表示可逆流程。
管道特殊标识符号
放空阀
表示为一个带有短线的圆形标识，用于表示 管道的放空点。
过滤器
表示为一个带有网格的方形标识，用于表示 管道的过滤装置。
过滤器与分离器图例符号
过滤器
表示为一个矩形或圆形的符号，内部标有过滤介质的图形（如滤网、滤芯等），并有一条或多条表示流体流动的 箭头。
分离器
表示为一个类似于过滤器的符号，但内部图形可能包括分离膜、分离室等元素，以表示分离过程。箭头表示流体 的流动方向和分离后的不同组分。
图例符号应用实例分
06
析
实例一：简单管道系统流程图绘制
阀门
用于控制管道中物料的流动， 如截止阀、球阀、闸阀等。
控制系统
包括自动控制系统和手动控制 系统，用于实现工艺流程的自 动化和手动操作。
绘制原则及规范
绘制原则
清晰明了地表示工艺流程中各个要素 之间的关系，便于理解和操作。
规范
遵循国际或行业标准的图例符号和绘 制规则，如ISO、ANSI等标准。同时， 根据具体项目的要求和特点进行适当 的调整和完善。
管道布置图(安装图,配管图)视图,标注,绘制方法
管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。
Ø比较简单的也可采用A1或A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。
Ø同区的或各分层的平面图，应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线：Ø粗线0.9～1.2 mm →单线管道Ø中粗线0.5～0.7 mm →双线管道Ø细线0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号7号字Ø工程名称、文字说明及轴线号、表格中的文字5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。
Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。
Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。
化工设计复习题精编WORD版
化工设计复习题精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】化工设计概论复习题一、单项选择题1. 管道布置图的常用比例为1:50和1:100，如果管道复杂时可以采用的比例为1:20或（ A ）A 1:25B 1:40C 1:75D 1:1502．管道布置图中管道上阀门的表示方法是（ D）A．图形 B．符号C．示意图D．图形和符号3. 立式容器的管口方位取决于管道布置的需要，一般划分为操作区和（D）A 加料区B 观察区C 生产区D 配管区4．化工厂厂房的平面布置最常采用的形状是（ A）A．长方形 B．L形C．T形 D．U形5.物质燃烧的必要条件包括物质本身具有可燃烧性、环境中气体含有助燃物和（D）。
A 较高压力B 封闭空间C 氧气D 明火6.进行可行性研究和编制设计任务书的依据是（ A ）A 项目建议书B 初步设计C 工程设计D 扩大初步设计7.防垢处理时，对循环水进行酸处理通常采用（B）A 盐酸B 硫酸C 硝酸D 磷酸8. 管路布置图包括管路布置平面图和（ B ）A 立面图B 剖面图C 主视图D 俯视图9. 化工厂房整体布置的方式包括分离式和（C）。
Ａ阶段式Ｂ并排式Ｃ集中式Ｄ连续式10. 工艺管道及仪表流程图中包括图形，标注，图例和（ A）A 标题栏B 菜单栏C 明细栏D 签字栏11.可行性研究中的需求预测包括国内外需求情况预测和（B）Ａ产品的质量分析Ｂ产品的价格分析Ｃ产品的产量分析Ｄ产品的效益分析12. 化工设备图中细部结构的表达方法包括局部放大法和（ D ）A 断开画法B 分段画法C 简化画法D 夸大画法13.生产工艺流程草图的主要组成部分包括物料流程、图例和（A）。
Ａ设备一览表Ｂ标题栏Ｃ技术要求Ｄ文字注释14．当采用双层管架布置管道时，一般布置于下层的是（ A ）A．工艺管道 B．公用工程管道C．高温管道 D．高压管道15.化工设备图的视图表达方案包括选择主视图，确定视图数量和（ C ）。
管道工程图画法基础图解
管件符号
用规定的图形符号表示管件的 类型和规格，如弯头符号、三
通符号等。
法兰符号
用规定的图形符号表示法兰的 类型和规格，包括法兰面形式
、密封面形式等。
阀门符号
用规定的图形符号表示阀门的 类型和规格，包括阀门种类、
驱动方式等。
常用阀门及附件表示方法
截止阀
用于截断或接通管道中的流体，通常表示 为“J”形符号。
标注说明
包括管道规格、材质、连接方式、压力等级等信息，以及工艺流程中 的关键控制点和安全注意事项。
THANKS
感谢观看
连接方式选择原则
根据管道的工作压力、温度和 介质性质选择合适的连接方式
。
考虑管道的安装、拆卸和维修 方便性，选择易于操作的连接
方式。
根据管道的材质和壁厚选择合 适的连接方式，确保连接的强 度和密封性。
在满足使用要求的前提下，尽 量选择经济合理的连接方式。
04
管道布置与走向规划
管道布置原则及要求
管道工程图画法基础 图解
演讲人：
日期：
目录
• 管道工程图概述 • 管道元件及符号识别 • 管道连接方式及表示方法 • 管道布置与走向规划
目录
• 管道工程图绘制步骤与技巧 • 实例分析：典型管道工程图解读
01
管道工程图概述
定义与作用
定义
管道工程图是用图形符号、尺寸 、文字等，表示管道系统的布置 、走向、连接、材质、规格、压 力、温度等内容的图样。
。
管件
连接、改变管道方向或增加管 道功能的零部件，如弯头、三 通、异径管等。
法兰
用于管道连接的零部件，通过 螺栓连接两个法兰，使管道形 成密封的连接。
管道布置图制图
管道布置图制图标准1 管道布置图概念管道布置图是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。
管道布置图用于指导管道的安装施工。
管道布置图一般包括以下内容：1.1 一组视图：包括管道平面布置图和立面布置图。
表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。
1.2 标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。
1.3 方位标：表示管道安装的方位基准。
1.4 标题栏：注写图名、图号、比例及签字等。
2 管道布置图标准2.1 图幅（1）同区的图应采用同一图幅。
（2）图幅不宜加长或加宽。
2.2 比例（1）一般采用的比例为1：30，也可采用1:25。
（2）同区的或各分层平面图，应采用同一比例。
（3）剖视图的绘制比例应与管道平面布置图一致。
2.3 尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。
管子公称通径一律用毫米表示。
2.4 图线粗线 0.9～1.2mm →单线管道中粗线 0.5～0.7mm →双线管道细线 0.15～0.3mm →法兰、阀门及其他图线2.5 字体图名、图标中的图号、视图符号 7号字工程名称、文字说明及轴线号、表格中的文字 5号字数字及字母、表格中的文字（格子小于6mm时） 3.5号字3 管道平面图布置图画法3.1 单管画法3.2 管道交叉3.3 管道重叠3.4 管道转折3.5 管件及阀门3.6 管架画法4 管道轴测图画法一般规定：（1）管道用粗线绘制，管线、阀门及控制元件等图形符号允许用细线绘制。
（2）管线标注中所有的字母和数字应符合GB/T 14691的规定。
4.1 管路或管段的轴测图应按GB/T 4458.3规定的正等轴测图投影绘制。
4.2 当管路或管段平行于直角坐标轴时，其轴测图用平行于对应的轴测轴的直线绘制。
管道工程图画法中的插板阀图绘制
经过一段时间的运行，对插板阀的性能表现进行评价，包括泄漏 情况、操作灵活性、耐久性等方面。
问题诊断与处理
针对运行过程中出现的问题，进行诊断和处理，如泄漏、卡涩等 故障的分析和解决。
改进方向探讨
根据运行效果评价和问题处理经验，探讨插板阀的改进方向，如 优化结构设计、提高材料性能等。
06
总结与展望
表达管道系统的空间布局、连接方式 、尺寸规格等信息，是管道设计、施 工、维护的重要依据。
管道工程图的分类
管道工程图的绘制原则
遵循一定的投影规则，采用规定的符 号和标注方法，准确表达管道系统的 实际情况。
根据表达内容的不同，可分为工艺流 程图、设备布置图、管道布置图等。
管道工程图符号与标注
管道符号
表示管道类型、规格、材料等信 息的图形符号，如直线、虚线、
插板阀位置和方向表示
在管道工程图中，插板阀的位置一般通过管道轴 线、中心线或轮廓线等定位方式来表示。
插板阀的方向一般通过箭头或标注等方式来表示 ，箭头的指向通常表示流体的流动方向。
在表示插板阀位置和方向时，需要遵循相应的制 图规范和标准，确保图纸的准确性和可读性。
插板阀尺寸和规格标注
在管道工程图中，插板阀的尺寸和规格标注是非 常重要的信息，直接关系到设备的选型和安装。
插板阀的规格标注一般包括公称通径、公称压力 、适用介质、工作温度等参数，这些参数是设备 选型和设计的重要依据。
插板阀的尺寸标注一般包括长度、宽度、高度等 外形尺寸，以及法兰连接尺寸、螺栓孔尺寸等安 装尺寸。
在进行插板阀尺寸和规格标注时，需要遵循相应 的制图规范和标准，确保标注的准确性和一致性 。同时，还需要注意标注的清晰度和易读性，方 便后续的加工和安装工作。
管道工程图中的手动阀门符号解析
连接方向识别
在管道工程图中，手动阀门符号 的连接方向通常与管道的流向一 致，可以通过观察管道流向来判
断阀门的连接方向。
连接尺寸识别
根据手动阀门符号中的尺寸标注 信息，可以识别出阀门与管道连 接的尺寸规格，如管径、法兰规
格等。
04
手动阀门操作原理及特点
截止阀操作原理及特点
操作原理
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。通过阀杆的运动，使阀 瓣在阀座内做升降运动来控制流体的通断。
风管系统
在风管系统中，手动阀门 用于调节风量和风向，以 满足不同区域的空调需求 。
新风系统
手动阀门还可用于控制新 风的进入和排出，实现室 内空气的更新。
工业管道系统中应用实例分析
化工管道系统
手动阀门用于控制各种化工介质的 流动，防止泄漏和污染。
石油管道系统
在石油管道系统中，手动阀门用于 控制油品的输送和储存，保证生产
特点
流体阻力小，密封面受介质的冲刷和侵蚀小；启闭较省力；介质流向不受限制 ，不扰流、不降低压力；形体简单，结构长度短，制造工艺性好，适用范围广 ；但密封面之间易引起冲蚀和擦伤，维修比较困难。
球阀操作原理及特点
操作原理
球阀的启闭件是一个有孔的球体，球体绕阀体中心线 作旋转来达到开启、关闭的一种阀门。
截止阀只适用于全开和全关 ，不允许作调节和节流。
01
02
03
04
05
闸阀
闸阀也是截断阀的一种，其启闭件是闸板，闸板的运动 方向与流体方向相垂直。 闸阀只能作全开和全关，不能作调节和节流。
闸阀的密封性能较截止阀好，流体阻力小，适用于高压 、大口径的管道上。
