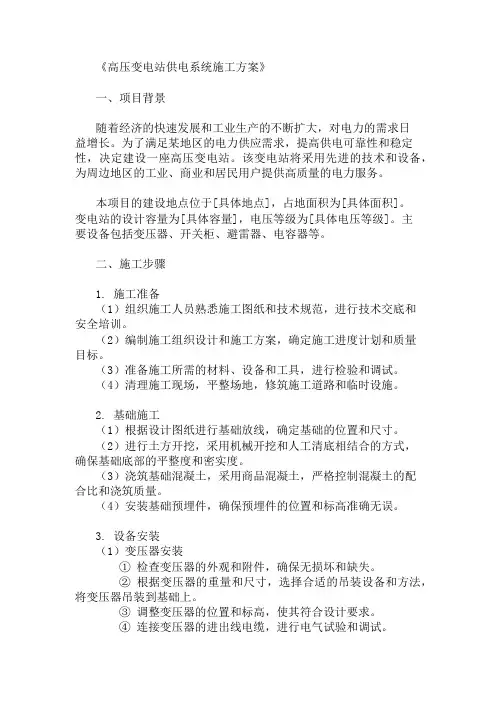

高压变电站供电系统施工方案两篇

《高压变电站供电系统施工方案》一、项目背景随着经济的快速发展和工业生产的不断扩大，对电力的需求日益增长。

为了满足某地区的电力供应需求，提高供电可靠性和稳定性，决定建设一座高压变电站。

该变电站将采用先进的技术和设备，为周边地区的工业、商业和居民用户提供高质量的电力服务。

本项目的建设地点位于[具体地点]，占地面积为[具体面积]。

变电站的设计容量为[具体容量]，电压等级为[具体电压等级]。

主要设备包括变压器、开关柜、避雷器、电容器等。

二、施工步骤1. 施工准备（1）组织施工人员熟悉施工图纸和技术规范，进行技术交底和安全培训。

（2）编制施工组织设计和施工方案，确定施工进度计划和质量目标。

（3）准备施工所需的材料、设备和工具，进行检验和调试。

（4）清理施工现场，平整场地，修筑施工道路和临时设施。

2. 基础施工（1）根据设计图纸进行基础放线，确定基础的位置和尺寸。

（2）进行土方开挖，采用机械开挖和人工清底相结合的方式，确保基础底部的平整度和密实度。

（3）浇筑基础混凝土，采用商品混凝土，严格控制混凝土的配合比和浇筑质量。

（4）安装基础预埋件，确保预埋件的位置和标高准确无误。

3. 设备安装（1）变压器安装① 检查变压器的外观和附件，确保无损坏和缺失。

② 根据变压器的重量和尺寸，选择合适的吊装设备和方法，将变压器吊装到基础上。

③ 调整变压器的位置和标高，使其符合设计要求。

④ 连接变压器的进出线电缆，进行电气试验和调试。

（2）开关柜安装① 检查开关柜的外观和内部元件，确保无损坏和缺失。

② 根据开关柜的重量和尺寸，选择合适的吊装设备和方法，将开关柜吊装到基础上。

③ 调整开关柜的位置和标高，使其符合设计要求。

④ 连接开关柜的进出线电缆，进行电气试验和调试。

（3）避雷器安装① 检查避雷器的外观和附件，确保无损坏和缺失。

② 根据避雷器的安装位置和高度，选择合适的支架和安装方法，将避雷器安装在支架上。

③ 连接避雷器的接地电缆，进行接地电阻测试。

高压供电应急预案模板

一、目的为确保高压供电系统在突发情况下能够迅速、有效地进行处置，最大限度地减少事故损失，保障人民生命财产安全和社会稳定，特制定本预案。

二、适用范围本预案适用于我单位高压供电系统因自然灾害、设备故障、人为破坏等原因造成的停电事故的应急处置。

三、组织机构及职责1. 应急指挥部- 指挥长：单位主要负责人- 副指挥长：单位分管领导- 成员：相关部门负责人及技术人员2. 应急小组- 应急抢修组：负责事故现场抢修和设备恢复- 安全保障组：负责现场安全防护和人员疏散- 信息联络组：负责信息收集、上报和对外联络- 后勤保障组：负责物资保障和现场后勤支持四、应急响应程序1. 事故报告- 发现事故后，立即向应急指挥部报告，报告内容包括事故发生时间、地点、原因、影响范围等。

- 应急指挥部接到报告后，立即启动应急预案。

2. 应急响应- 应急抢修组迅速赶赴现场，开展抢修工作。

- 安全保障组对现场进行安全评估，设置警戒区域，确保人员安全。

- 信息联络组及时收集事故信息，向上级部门报告，并向外界发布信息。

3. 应急处置- 根据事故情况，采取以下措施：- 如果是设备故障，立即进行故障排查和修复。

- 如果是自然灾害等原因造成的停电，启动备用电源或向其他电源转供。

- 如果事故影响范围较大，启动应急预案，组织人员疏散和救援。

4. 恢复供电- 抢修工作完成后，进行供电恢复。

- 信息联络组向外界发布恢复供电信息。

五、后期处理1. 事故调查- 组织事故调查组，对事故原因进行调查分析。

- 根据调查结果，提出改进措施，防止类似事故再次发生。

2. 总结评估- 对应急响应过程进行总结评估，找出不足之处，完善应急预案。

六、附则1. 本预案由应急指挥部负责解释。

2. 本预案自发布之日起实施。

七、应急预案演练1. 定期组织应急预案演练，检验预案的可行性和应急队伍的应急处置能力。

2. 演练内容包括但不限于：- 事故报告和应急响应- 现场抢修和设备恢复- 安全防护和人员疏散- 信息收集、上报和对外联络通过以上预案，旨在确保在高压供电系统发生突发事件时，能够迅速、有序地进行处置，保障电力供应的稳定和安全。

高压供电方案2

北京市高压供电方案
用户联系人：通讯地址：
性质：居民生活用电四环：外要求用电日期：12月
(一)用电设备容量及预计最大负荷：
新建永定路住宅商业危改小区，建筑面积约74，400平方米，其中商业面积约1．99万平方米，地下建筑面积约2．64万平方米，分
为YK20020532X、YK20020600．
YK20020532X：供电范围，新建住宅楼一栋，建筑面积约2．8万平方米，地上14层，地上1—4层及地下一层为商业。

新装电力设备容量126kW(电梯、水泵，风机等)，
电光设备客量1300kV(空调、照明等)，
总计设备容量1426kW，预计最大负荷713kW．
(二)批准变压容量量：800×2 计1600kvA
(三)多路电源运行方式：
(四)计费用电度表计量方式
居民住宅安装一户一表．
非居民用电按用电性质分别装表计量。

(五)负荷控制方式：
(六)电网高峰负荷时用电设备功率因数应达到90%以上，臂按此标准设计电容器安装容量．
(七)本局对用户的供电方式：
l、供电线路电压及接地方式10W经消弧线圈接地系统．
2、供电回路双路电缆引入
3、线路敷设方式
（八）实施本供电方案，用电单位承担的工程：新建小区配电室(二进八出)及敷设电缆工程（九）本供电方案自批准之日起有效期一年，逾期请到北京供电局供电方案部门重新确认．。

10KV高压进洞临时供电方案

10KV高压进洞临时供电方案在双龙隧道左线大理端出口的对面生活区设置、1组800KV A、2组400KV A的普通节能型固定式变压器，以满足洞外及洞内（隧道掘进大于1000m，洞内引入10KV高压线路。

）生产及生活需要；隧道内配置一台315kV A的普通节能型固定式变压器，以保证隧道施工用电。

10KV高压进洞：主进线处设GN2-10/3000-CS7型高压隔离开关和FS6型负荷开关，以备主供电源停电时与外接电源彻底分离，及时启动备用发电机组供电。

一、保安装置洞内电力变压器均采用高压计量，保安装置设计有高压馈电线路漏电保护，保证施工人员的安全。

高压均采用RM6的SF6组合柜，配合两进一出双回路供电，低压开关采用DZ15L和DZ20系列自动开关，漏电保护、过负荷和短路保护，这种配置高压侧闸操作快速，低压保护安全可靠。

由于洞内供电半径较长，电缆中间接头多，为保证供电的可靠性，洞内高压线采用一路YJL V22-10kv3×35交联聚乙烯钢带铠装电缆给洞内变电站供电，为避开风管以及台车等机械设备，高压电力电缆沿边墙布设，距隧道路面顶部4m处。

洞内315kV A 普通节能型固定式变压器放在人行横洞内，确保隧道的施工用电。

电缆头采用新型TCJ10-250型插接式电缆头，可便于就地组装变换成中间头、分歧头和终端头，能极大地缩短电缆接续时间，提高电缆供电质量，减少投资。

动力配电线采用VL V低压电力电缆，移动设备采用YEW重型橡皮护套电缆沿墙敷设。

配电总开关选用AH系列耐湿热型，分开关选用DZL系列低压断路器和DZ15L系列带漏电保护的自动开关。

二、洞内照明照明负荷距洞口900m处，由洞外电源供电，以后的照明由洞内电源的变压器供电。

照明供电均采用TN-S系统，即三相五线制，以各段变电站为中心向两端布置，最远端距离900m，负荷均布。

用BL V-25mm2绝缘电线沿右侧边墙蝶式瓷瓶明配，间距15m，距拱底部4m。

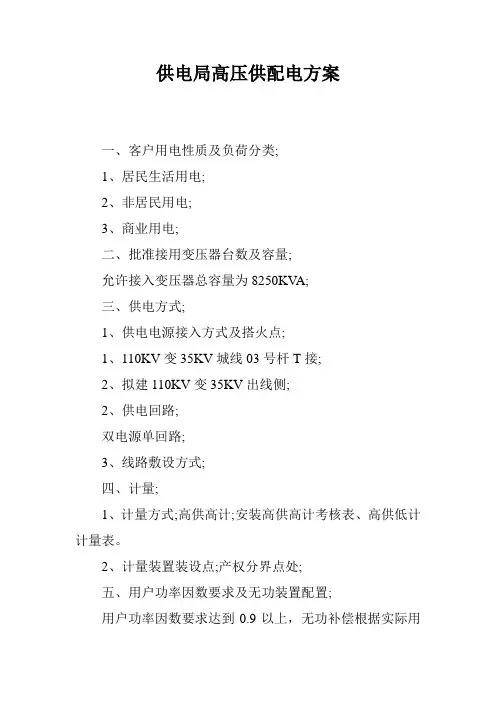

供电局高压供配电方案

供电局高压供配电方案
一、客户用电性质及负荷分类;
1、居民生活用电;
2、非居民用电;
3、商业用电;
二、批准接用变压器台数及容量;
允许接入变压器总容量为8250KV A;
三、供电方式;
1、供电电源接入方式及搭火点;
1、110KV变35KV城线03号杆T接;
2、拟建110KV变35KV出线侧;
2、供电回路;
双电源单回路;
3、线路敷设方式;
四、计量;
1、计量方式;高供高计;安装高供高计考核表、高供低计计量表。

2、计量装置装设点;产权分界点处;
五、用户功率因数要求及无功装置配置;
用户功率因数要求达到0.9以上，无功补偿根据实际用
电性质配置。

高压供电方案

一次接入图
二、电源方案 7
受电系统方案： 1、接线方式：单母线、双母线等 2、需配变压器台数、型号、自备电源配置 3、主设备安装位置 4、无功补偿配置 5、保护要求（低压总开关、分路开关）
例：高供低计8 供电方案
二、电源方案受电系统方案：（客户低压侧主接线方式） 1、根据客户用电负荷，低压母线采用单母线接线。 2、配置一台变压器，容量200KVA，依据国家关于节能减排相关要求及行业标准，建议采用低损耗、节能型的S11型变压器，无配置自备电源。 3、受电装置设置在厂内东面两车间中间空地位置，位于厂区用电负荷中心，受电变压器采用台架式安装。 4、根据客户用电负荷及容量，应切实合理安装无功补偿，补偿容量应按不小于其变压器额定容量的30%进行配置。 5、根据低压侧额定电流，低压主进开关选择DW15-630型 , 客户分路开关额定开断电流，根据馈线负荷合理配置。
其中，10A, 15A,20A, 30A, 50A, 75A以及它们的十进位倍数或小数为优先值
• 一次侧：10,12.5,15,20,25,30,40,50.60,75,
100, 125,150,200,250,300,400,500,600,750,
1000,1250,1500,2000等
• 二次侧：1，5。 5A一般用在表计或计量，
1、客户名称：某塑料制品厂。
2、客户申请供电容量：200千伏安。
3、
客户设备清单
负荷性质加热、动力
动力动力动力照明合计
设备名称注塑机潜水泵粉碎机通风机碘钨灯
功率（千瓦） 80 3 3 1 0.5
数量 3 1 1 3 10
功率合计 240 3 3 3 5 254
需用系数 0.6 0.2 0.4 0.8 1.0

高压供电方案 PPT

高压供电方案编制
一、现场勘查方案
根据客户申请报告，前往客户处实地核实、完成以下工作： 1、现场核查客户负荷性质：重要客户等级、负荷分级、用电类别、行业类别 2、核定客户的用电容量 3、出具勘查意见：
（1）客户对供电质量的要求。（2）供电电压等级（3）生产工艺、产品是否符合国家产业政策。（4）受电设备选址是否合理。（5）受电工程通道是否畅通等。
电站，10kV民丰线第6基杆T接供电，该户为三级负荷可采用单回路供电。
4、进线方式：经与客户协商，采用JKLGYJ-10-35型架空绝缘线接入。 5、产权分界点：根据《供电营业规则》，产权分界点设在T接电点负荷侧 0.5米处。 6、接入系统保护设置：根据客户用电容量及线路高压侧电流，第一、二道保护均采用户外跌落式熔断器。第一道保护熔丝选择25A，第二道保护熔丝选择20A。
课堂练习
练习1：客户申请主要信息：
1、客户名称：济南市盛和面粉加工厂。
2、客户申请供电容量：200千伏安。
3、
客户设备清单
二、电源方案
接入系统方案： 1、确定供电电压 2、供电方式（专变、公用变、专线） 3、确定接入变电站、线路、供电回路 4、进线方式：架空、电缆 5、产权分界点 6、保护要求（断路器、熔断器、隔离开关）
例：高供低计供电方案
二、电源方案接入系统方案：（即客户如何接入电网） 1、根据客户容量确定供电电压为10kV. 2、供电方式采用专变供电.(与用户协商或各地市业扩技术导则) 3、该厂附近有两条10kV线路，经过线路、容量比较，确定由110kV民主变
7、配置高压供电的客户配置专变采集终端。
五、受电工程建设投资界面
应按照产权分界划分的原则，确定双方工程建设出资界面。

高压供电工程施工方案

高压供电工程施工方案一、项目概况本项目是一项高压供电工程，涉及到输电线路的安装、变电设备的安装及调试、相关的土建工程、配电室建设等内容。

项目地点位于某市中心地带，工程范围包括城市供电网的建设和改造。

项目总投资约为5000万元，计划工期为12个月。

二、施工准备1. 组织架构：成立项目管理团队，确保项目施工按照计划进行。

2. 人员配备：组织项目相关人员，包括工程师、技术人员、施工人员等。

3. 设备采购：采购所需的机械设备、工具和安全设备。

4. 材料采购：采购输电线路、变电设备、绝缘子、钢杆、导线等所需材料。

5. 安全防护：制定工程安全操作规程，确保施工人员的安全。

三、施工方案1. 输电线路施工（1）路线选址：根据设计图纸和地形条件，确定输电线路的走向和布设点。

（2）架线架设：进行输电线路的杆塔或者电缆敷设，确保线路的安全、牢固。

（3）导线铺设：在架设完成后，进行导线的拉拔和固定。

（4）绝缘子挂装：安装输电线路的绝缘子，在满足安全距离的情况下进行安装。

2. 变电设备安装（1）基础施工：进行变电设备基础的施工，确保设备安装的基础牢固。

（2）设备安装：安装变电设备，包括变压器、开关设备、避雷器等。

（3）设备调试：进行设备的调试工作，确保设备运行稳定、正常。

3. 土建工程（1）配电室建设：进行配电室的建设工作，包括地基、墙体及顶板的浇筑。

（2）设备安装：配电室内设备的安装，包括开关设备、控制设备等。

4. 安全管理（1）安全教育：对施工人员进行安全教育培训，确保施工人员遵守相关安全规定。

（2）安全防护：建立安全防护制度，确保施工现场的安全。

（3）安全检查：定期进行安全检查，及时发现和解决安全隐患。

5. 环境保护（1）施工前环境评估：对施工区域进行环境评估，制定相关环境保护措施。

（2）尘土控制：对施工现场的尘土进行控制，减少对周边环境的影响。

（3）清理工作：施工结束后进行现场清理，确保没有对环境造成污染。

四、施工进度管理1. 制定施工计划：根据项目要求制定施工计划，包括各项施工工程的开始时间、结束时间和关键节点。

供电方案模板(2024年)

供电方案模板高压电力客户供电方案答复书等级》(GB20052-2020)中1级、2级能效标准。

2、无功补偿标准：在用电高峰期间功率因数不得低于0.95。

(功率因数要求：10OkVA及以上高压供电的电力客户，在高峰负荷时的功率因数不宜低于0.95；其他电力客户和大、中型电力排灌站、是购转售电企业，功率因数不宜低于0.90；农业用电功率因数不宜低于0.85。

)3、电气主接线方式：单母线/单母线分段/双母线4、运行方式：正常/同时运行、一回进线主供，另一回路热/冷备用、两回进线同时运行，互为备用。

5、应急电源及保安措施配置：重要电力客户应配备自备应急电源及非电性质的保安措施，满足保安负荷应急供电需要。

6、谐波治理：公共电网连接点的谐波电压限值及谐波电流允许值应符合《电能质量公用电网谐波》(GB/T14549-1993)国家标准的限值。

7、继电保护：电力设备和线路，应装设反应短路故障和异常运行的继电保护和安全自动装置，满足可靠性、选择性、灵敏性和速动性的要求。

电力设备和线路的继电保护应有主保护、后备保护和异常运行保护，必要时可增设辅助保护。

10千伏及以上变电所(配电室、箱式变)宜采用数字式继电保护装置。

8、调度通信要求：根据电压等级选择和用电容量选择，其他删除。

35千伏及以下供电、用电容量不足8000千伏安且有调度关系的客户：利用用电信息采集系统采集客户端的电流、电压及负荷等相关信息，配置专用通讯市话与调度部门进行联络。

35千伏供电、用电容量在8000千伏安及以上或110千伏及以上的客户：宜采用专用光纤通道或其他通信方式，通过远动设备上传客户端的遥测、遥信信息，同时应配置专用通讯市话或系统调度电话与调度部门进行联络。

其他客户应配置专用通讯市话与当地供电公司进行联络。

9、电力负荷管理要求：受电设施分支开关应具备远程跳闸功能，预留安装负荷管理装置的位置，具备接入新型负荷管理系统条件。

优先接入末端低压负荷380伏出线开关，对同类负荷可控制10千伏及以上高压开关，原则上至少两路及以上回路接入负荷管理系统，除保安负荷外的非生产、辅助生产、主要生产、其他全部负荷分轮次规范接入。

高压供电方案案

高压供电方案案在现代社会中，高压供电方案是不可或缺的一部分，它为工业、商业以及住宅提供了稳定可靠的电力。

而随着技术的不断进步和用电需求的增加，高压供电方案也在不断发展和改进。

下面将详细介绍高压供电方案的相关内容。

一、高压供电方案的基本原理高压供电方案的基本原理是通过将电源的电压升高到一定的程度，以减小输送过程中的能量损失。

常见的高压供电方案有直流供电和交流供电两种形式。

1. 直流供电方案直流供电方案是指电源输出为直流电，一般采用直流发电机和变压器进行变压升压。

直流供电方案在输电距离较远或者对电能质量要求较高的情况下常常使用，如海底电缆输电、电力长距离输送等。

2. 交流供电方案交流供电方案是指电源输出为交流电，一般采用交流发电机和变压器进行变压升压。

交流供电方案在输电距离较短、需求较大的情况下更为常见，如工业和住宅用电。

二、高压供电方案的特点和优势高压供电方案相对于低压供电方案具有以下特点和优势：1. 能量传输损失小高压供电方案能够减小输电过程中的能量损失，因为较高的电压相对于低压而言，在传输中的电流会相应减小，从而减小了导线的电阻损耗。

2. 适应长距离输电由于高压供电方案的能耗损失小，因此适用于长距离输电，特别适用于远距离输电和大功率输电。

3. 提高电网稳定性高压供电方案能够提高电网的稳定性，减小电力系统的电压降低和电能损耗，从而提高电力系统的供电质量和稳定性。

4. 降低投资成本高压供电方案在输电时，由于能量传输损失小，可以采用更细的导线，从而减少了电线材料和电线支架的投资成本。

5. 合理利用电力资源高压供电方案能够合理利用电力资源，提高电网的输电效率，减少能源消耗，降低电网运行的成本。

三、高压供电方案的应用领域高压供电方案广泛应用于各个领域，包括工业、商业和住宅等。

1. 工业应用在工业生产中，许多设备和机器需要大量的电能供给，因此需要采用高压供电方案，保证设备的正常运行。

例如钢铁、化工、电力等行业的生产装置都需要高压供电。

10kv高压送电方案

10kv高压送电方案1. 引言本文档将详细介绍一个10kv高压送电方案，旨在提高电力输送效率和稳定性。

高压送电方案是为了在供电过程中减少能量损耗和电压降低，以满足用户的电力需求。

本文档将包括以下内容:1.设备要求和选型2.高压送电线路设计3.高压送电系统运行维护2. 设备要求和选型高压送电系统的设备要求包括变电站、隔离开关、线路输电设备等。

为了确保高压送电的有效性和安全性，需要选用符合标准的设备，并根据电压、电流和负载需求进行选型。

2.1 变电站变电站是高压送电系统的核心设备，将来自发电厂的电能进行转换、分配和控制。

变电站的选型应考虑到其容量、可靠性和安全性，确保其能够满足高压送电系统的需求。

2.2 隔离开关隔离开关是高压送电系统中的重要组成部分，用于在维护、检修和紧急情况下隔离电力设备。

对于10kv高压送电方案，需要选用高质量、可靠性强的隔离开关，以确保电网运行的安全性。

2.3 线路输电设备线路输电设备包括绝缘子、导线、接地装置等。

在10kv高压送电方案中，需要选用高耐压、抗老化性能优良的绝缘子。

导线需要选用低电阻、高导电性能的材料，以减少电能损耗。

3. 高压送电线路设计高压送电线路设计是确保电能传输的高效性和安全性的关键环节。

设计过程中需要考虑以下几个方面：3.1 路线选择路线选择应考虑电网的布局、地形地貌和环境因素。

优选最短路径和避免受地理因素（如山脉、河流等）影响的区域。

同时，还需充分考虑线路的运维和维修便捷性。

3.2 导线选取在10kv高压送电方案中，导线的选取应基于对电流和电压的要求。

选择低电阻、高导电性材料的导线，以减少线路的电阻损耗。

3.3 输电塔和绝缘子输电塔的选取要考虑到高度、结构强度和对外部环境的适应能力。

选用耐腐蚀、抗老化的材料，以确保输电塔的长期使用安全可靠。

绝缘子的选取应考虑到其绝缘性能和耐压能力，以保证电力传输的稳定性。
