西门子高压开关柜8BK20简要操作步骤

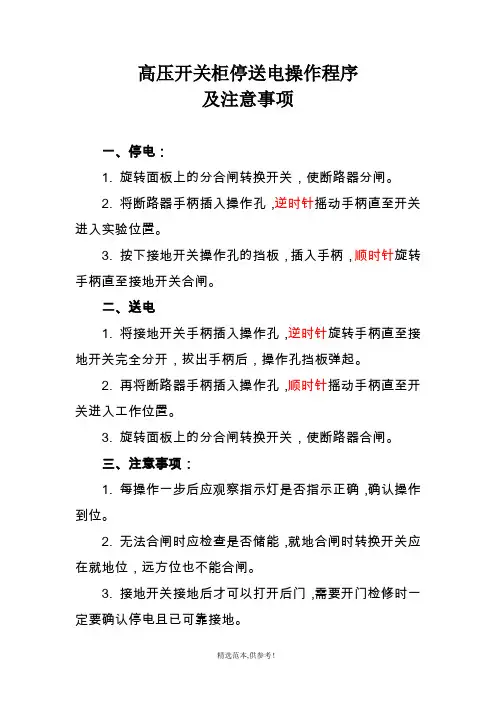

高压开关柜操作程序及注意事项
高压开关柜停送电操作程序
及注意事项
一、停电：
1. 旋转面板上的分合闸转换开关，使断路器分闸。
2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。
3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。
二、送电
1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。
2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。
3. 旋转面板上的分合闸转换开关，使断路器合闸。
三、注意事项：
1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。
2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。
3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。
4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。
5、只有当接地开关分闸后，手车才能被插入到工作位置。
6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。
7、只有当手车在试验或工作位置时，断路器才能被操作。
8、只有当断路器分闸后，手车才能移动。
9、手车在工作位置时，二次插件被锁定不能拔除。
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。

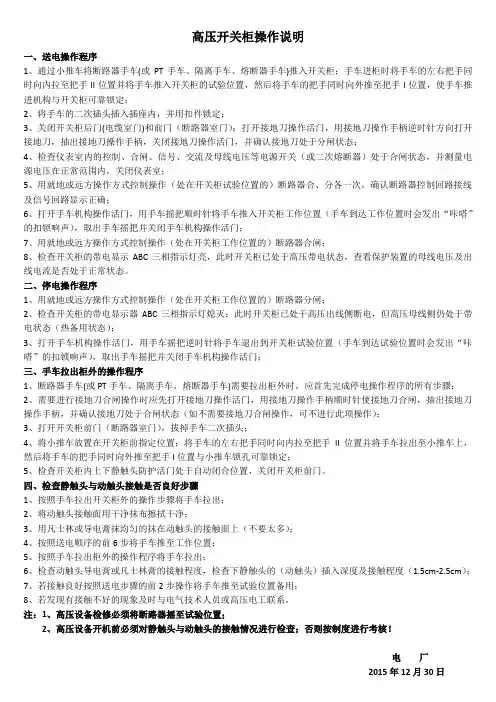

高压开关柜操作说明
高压开关柜操作说明一、送电操作程序1、通过小推车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手II位置并将手车推入开关柜的试验位置，然后将手车的把手同时向外推至把手I位置，使手车推进机构与开关柜可靠锁定；2、将手车的二次插头插入插座内，并用扣件锁定；3、关闭开关柜后门(电缆室门)和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄逆时针方向打开接地刀，抽出接地刀操作手柄，关闭接地刀操作活门，并确认接地刀处于分闸状态；4、检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压在正常范围内，关闭仪表室；5、用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确；6、打开手车机构操作活门，用手车摇把顺时针将手车推入开关柜工作位置（手车到达工作位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门；7、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸；8、检查开关柜的带电显示ABC三相指示灯亮，此时开关柜已处于高压带电状态，查看保护装置的母线电压及出线电流是否处于正常状态。
二、停电操作程序1、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸；2、检查开关柜的带电显示器ABC三相指示灯熄灭；此时开关柜已处于高压出线侧断电，但高压母线侧仍处于带电状态（热备用状态）；3、打开手车机构操作活门，用手车摇把逆时针将手车退出到开关柜试验位置（手车到达试验位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门；三、手车拉出柜外的操作程序1、断路器手车(或PT手车、隔离手车、熔断器手车)需要拉出柜外时，应首先完成停电操作程序的所有步骤；2、需要进行接地刀合闸操作时应先打开接地刀操作活门，用接地刀操作手柄顺时针使接地刀合闸，抽出接地刀操作手柄，并确认接地刀处于合闸状态（如不需要接地刀合闸操作，可不进行此项操作）；3、打开开关柜前门（断路器室门），拔掉手车二次插头；4、将小推车放置在开关柜前指定位置；将手车的左右把手同时向内拉至把手II位置并将手车拉出至小推车上，然后将手车的把手同时向外推至把手I位置与小推车锁孔可靠锁定；5、检查开关柜内上下静触头防护活门处于自动闭合位置，关闭开关柜前门。
高压开关柜操作规程
高压开关柜操作规程
一、使用商的准备工作：
1、检查所用回路的电压数值是否在规定范围内。
（8000V以上）
2、检查三相电源指示是否正确。
3、检查指示灯，仪表是否正常工作。
4、检查微机综合保护指示是否正常。
二、送电操作：
1、将手把打到“分断闭锁”档。
2、合上接地开关。
3、合上隔离开关。
4、合下隔离开关。
5、手把打到“工作”检。
6、合断路器。
7、运行正常后挂上“正在运行”牌板。
三、停电操作：
1、通告停电的相关区域做好停电准备工作，丢掉负载。
2、手把打到“分断闭锁”断路器分开。
3、合下隔离。
4、合上隔离。
5、合上接地。
6、停电完毕后挂“有人工作，严禁合闸”警示牌。
四、其它注意事项
1、操作必须穿绝缘鞋，戴绝缘手套。
2、操作必须由两人进行，1人操作，1人监护。
3、双回路倒闸操作按停送电操作程序操作。
4、注意室内的一切清洁卫生。
上海西门子开关 产品介绍 说明书
■ 上海西门子开关有限公司2的严格管理不仅贯穿于内部生产的各个流程，同时延伸至对供应商的日年在闵行经年底公司二期厂房扩建工程的竣平方米，体现了西门子根植于中国、长期服务于中国客户的信心和承诺。
2004年研发中心作为西门子输配电全球研发中心的组成部分，可同步共享西门子最新的技术和资源。
通过预测客户的需求，开发质量稳定可靠的创新型产品和为客户度身定制方案，使客户的业务增值。
一支反应迅速、装备精良、经验丰富的售后服务队伍和遍布全国的服务网点构成了公司一套高效的现场服务应对系统，负责指导产品现场安装和操作，并承诺在最短时间内对紧急情况作出应对，将客户的断电年位列上海市年被上海市电器行业协会评为行业名优产品。
公司因其良好的商业信誉被评为“守合同重信而被电气时代以及专3AH3及面向全球同步发售所有产品均在西安高压电器研究所通过型式试验，确保产品的运行安全和操作人员的人身安全。
目 录ContentsSiemens Switchgear Ltd., Shanghai (SSLS) is a joint venture of Siemens Ltd., China (SLC) and Shanghai Power Transmission & Distribution Company, holding the manufacturing license to apply the latest tech-nology of Siemens vacuum circuit-breaker and medium voltage switchgear in P. R. China.Since established in 1993, relying on Siemens powerful resources and internal boundless cooperation, SSLS has provided reliable products, first-class service and innovative solutions for more than two thousand key projects both for domestic and overseas. SSLS has established a good reputation and leading position in China due to its large contribu-tion to the technique innovation and development of local switchgear industry.SSLS is a market oriented company with commitment to customers’satisfaction and to fulfill the demands for the medium voltage switchgear, with high quality and excellent reliability, by means of dynamically intro-ducing and constantly developing the applicable technique and prod-ucts to the local market. Customer’s success is our first priority. We pledge to provide the most value-added product and service, promise on-time delivery, and establish solid business partner relationship with customers, in result to create the maximum value for our customers.SSLS began to implement the customer-oriented quality management early in1996, and established a comprehensive quality management system in 2004 integrated with ISO9001, ISO14001 and OHSAS18001. The company utilizes the highly sophisticated machines and testing fa-cilities in production process. The high qualification of operators along with continuous in process quality control guarantee our well established and high quality standards at all times. The strict quality control is not only carried out throughout entire production processes, but also ex-tended to the daily management of our suppliers. We take environment protection as our social responsibility; meanwhile closely look after employees’ occupational safety and health.To meet the growing marketing demands, a modern factory was built up in Minhang Economic & Technological Development Zone in 2004. With the completion of second phase expansion at the end of 2006, the land plot increased to 50000sqm and shop floor to 23000sqm, which em-bodies Siemens’ commitment to root in China and serve long-term for Chinese customers.According to company’s strategy to create more competence and shorter time-to-market, SSLS R&D center was established in 2004. R&D cen-ter closely integrates into the Siemens PTD global R&D network, could share the latest Siemens technique and resources in-phase. By pre-dicting the market needs, SSLS fosters R&D in developing reliable and innovative products and tailored solutions to add value for customer’s business.Siemens switchgear has an effective system of on-site servicing from a quick-respondent, well-equipped and rich experienced field service team and a network setup all over China. The team is responsible for the guidance of on-site installation and operational safety, commit to re-spond to emergency calls within the shortest possible time and to mini-mize down time.SSLS was ranged as the Top 500 Revenue of Industrial Companies in Shanghai 7 years in row since 2000. The products won the title of Shang-hai Reputed Product 4 years in row since 2003. The company was awarded as “Good Credit Enterprise” due to its high commercial credit, and won the title of “Top 10 Fast-growing Companies in China Electric Industry” in 2006 due to over 30% increase of sales revenue continu-ously over the past three years.PRODUCT INTRODUCTIONSSLS provides air insulated Switchgear rated from 7.2 to 24kV with type 8BK20, 8BK30, 8BK40 and specially designed for Chinese market in 2007 NXAIR S, and vacuum circuit breakers type 3AH3, 3AH5, 3AH2-EP as well as SION, the latest generation of Siemens VCB synchro-nously selling world wide.All products are type tested in XIHARI to ensure the safety of personnel and operation.公司简介Company Introduction■产品介绍3■ 上海西门子开关有限公司4● Draw-out section and access door fully inte-grated interlock system.● Safe and easy draw-out section movementbehind closed cubicle door.● Easy draw-out section transfer or exchange,using central service truck, independent of floor quality.● Earthed metal partitions and shutters.● Connection of HV cables is available from front or rear part of the panel optionally.● Back-to-back or face-to-face designs available for double bus-bar design.●Reinforced insulation which fulfills Chinese system and local climate.●Direct line-up with 8BK30 Vacuum ContactorSwitchgear.● 可移开部分与柜门之间有可靠的联锁● 前门关闭后，能够很安全而且容易地移动可移开部分● 先进的中置式结构，使用专门的小车能够方便地搬运或更换可移开部分，不受现场地面平整度的限制● 金属隔板与活门均接地● 根据用户需要，可由前门或开关柜的后部进行电缆接线● 开关柜可以面对面布置，也可以背靠背布置(双母线回路)●加强了绝缘，更适合中国电力系统和气候● 可直接与8BK30型开关柜(F - C 回路)联接供电典型客户上海供电局北京供电局兰溪电厂秦皇岛港口宁波小港纸业兰州石化TYPICAL CUSTOMER Shanghai PSBBeijing PSBLanxi Power PlantQinghuangdao HarborNingbo Xiaogang Paper MillLanzhou Petro 产品特点SPECIFIC FEATURES 电气技术数据 ELECTRICAL DATA (MAXIMUM VALUES )8BK20 Switchgear with Draw-Out Circuit-Breakers, Air-Insulated, Metal Clad8BK20型金属封闭/铠装可移开式空气绝缘断路器柜■ 产品介绍5● Draw-out section and door integrated in the inter-lock system.● Minimal space requirement.● Vacuum contactor and HVHRC fuses on draw-outsection. Vacuum contactor is able to operate fre-quently due to its long mechanic life-1 millionoperations.● Draw-out section easily to move inside the cubicle.● Cable connection in front of cubicle.● Directly line-up with circuit-breaker panel of type 8BK20.● Special wheels on bottom of draw-out section provide an easy movement during in and out the cubicle.● Reinforced insulation to meet Chinese system andlocal climate.● 可移开部分与室门之间装有可靠的联锁装置● 占用空间少● 可移开部分装有真空接触器和高压限流熔断器。
6KV真空开关柜操作
西门子6kV铠装式真空开关柜操作评分标准8BK20开关柜（或8BK30开关柜）所有的操作均必须在高压门关闭的情况下进行，否则均为违章操作（特殊情况另当别论）。
（不对，扣10分）一、断路器从工作位置（处于合位）退出并将手车拉至指定位置。
（备用开关）（可事先将控制电源小开关拉下）（27分）1、开关分闸，将开关手车拉至试验位置。
（可事先将控制电源小开关拉下）（6分）（1）首先必须使断路器处于断开状态（分闸）。
（2分）两种情况：a、有操作电源情况下，就地分闸，b、无操作电源下，开关紧急分闸（2）将钥匙插入钥匙孔，逆时针旋转90O。
（1分）（3）将摆柄插入摆柄孔，逆时针摆动，将断路器退至试验位置，摇柄摇动至顶点，即不动为止。
（1分）（4）将摆柄取下。
（1分）（5）将钥匙再逆时针旋转90O取下。
（1分）2、合接地刀（10分）（1）合接地刀前，必须先检查断路器是否处于试验位置，只有断路器处于试验位置，才能合上接地刀。
（1分）（2）将接地刀手柄插入接地刀孔，接地刀操作手柄必须完全插入，才能操作，否则将损坏接地刀操作机构。
（2分）（3）接地刀操作手柄插入后，顺时针往下压手柄，旋转90O，由于接地刀为快速型，因此大约旋转至75O时，可以听到砰的一声响，接地刀快速合上。
（1分）（4）必须注意，接地刀手柄只有旋转至90O才能取出，否则取不出，如果硬拉，属野蛮操作，将损坏操作机构。
（3分）（5）分接地刀前，先检查接地刀孔情况。
（1分）（6）将接地刀操作手柄完全插入接地刀孔，逆时针用力往上拉，旋转90O。
（1分）（7）接地刀手柄逆时针旋转90O后，方可取出手柄。
（1分）（8）上述操作步骤为不带电强闭锁装置时的，若有带电强闭锁装置，则必须先检查带电显示强闭锁装置，确认没有电之后，且闭锁装置电源，装置本身工作正常，此时将钥匙插入接地刀孔解锁钥匙逆时针旋转90O，将接地刀孔闭锁板提起现出接地刀孔，进行上述1～7操作步骤，操作接地刀。

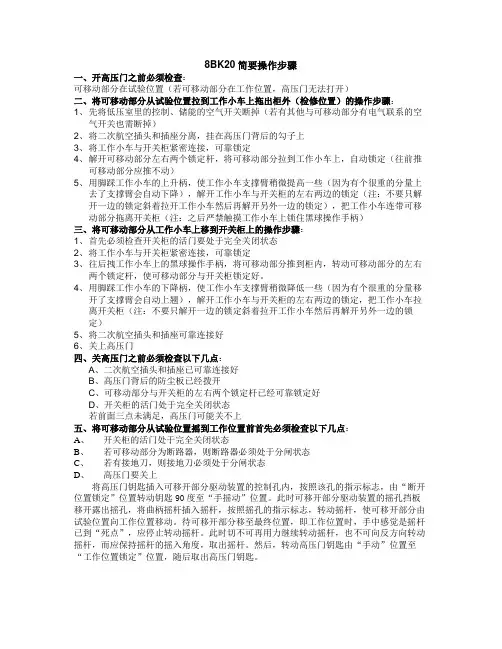

西门子高压开关柜8BK20简要操作步骤
8BK20简要操作步骤一、开高压门之前必须检查：可移动部分在试验位置（若可移动部分在工作位置，高压门无法打开）二、将可移动部分从试验位置拉到工作小车上拖出柜外（检修位置）的操作步骤：1、先将低压室里的控制、储能的空气开关断掉（若有其他与可移动部分有电气联系的空气开关也需断掉）2、将二次航空插头和插座分离，挂在高压门背后的勾子上3、将工作小车与开关柜紧密连接，可靠锁定4、解开可移动部分左右两个锁定杆，将可移动部分拉到工作小车上，自动锁定（往前推可移动部分应推不动）5、用脚踩工作小车的上升柄，使工作小车支撑臂稍微提高一些（因为有个很重的分量上去了支撑臂会自动下降），解开工作小车与开关柜的左右两边的锁定（注：不要只解开一边的锁定斜着拉开工作小车然后再解开另外一边的锁定），把工作小车连带可移动部分拖离开关柜（注：之后严禁触摸工作小车上锁住黑球操作手柄）三、将可移动部分从工作小车上移到开关柜上的操作步骤：1、首先必须检查开关柜的活门要处于完全关闭状态2、将工作小车与开关柜紧密连接，可靠锁定3、往后拽工作小车上的黑球操作手柄，将可移动部分推到柜内，转动可移动部分的左右两个锁定杆，使可移动部分与开关柜锁定好。
4、用脚踩工作小车的下降柄，使工作小车支撑臂稍微降低一些（因为有个很重的分量移开了支撑臂会自动上翘），解开工作小车与开关柜的左右两边的锁定，把工作小车拉离开关柜（注：不要只解开一边的锁定斜着拉开工作小车然后再解开另外一边的锁定）5、将二次航空插头和插座可靠连接好6、关上高压门四、关高压门之前必须检查以下几点：A、二次航空插头和插座已可靠连接好B、高压门背后的防尘板已经拨开C、可移动部分与开关柜的左右两个锁定杆已经可靠锁定好D、开关柜的活门处于完全关闭状态若前面三点未满足，高压门可能关不上五、将可移动部分从试验位置摇到工作位置前首先必须检查以下几点：A、开关柜的活门处于完全关闭状态B、若可移动部分为断路器，则断路器必须处于分闸状态C、若有接地刀，则接地刀必须处于分闸状态D、高压门要关上将高压门钥匙插入可移开部分驱动装置的控制孔内，按照该孔的指示标志，由“断开位置锁定”位置转动钥匙90度至“手摇动”位置。
高压开关柜的操作如何及操作规程
高压开关柜的操作如何及操作规程高压开关柜的操作如何高压开关柜柜体应装设防止电气误操作的闭锁装置，使之具备“五防”功能:防止误分、误合断路器；防止带负载拉、合隔离开关；防止带电挂接地线；防止带接地线闭合开关；防止人员误人带电间隔。
倒闸操作就是将电气设备由一种状态转换到另一种状态，即接通或断开高压断路器、高压隔离开关、高压负荷开关、跌落式熔断器等。
高压电气设备倒闸操作的技术要求:①高压断路器和高压隔离开关的操作次序:停电时，先断开高压断路器，再断开高压隔离开关；送电时，次序与此相反。
严禁带负荷拉、合隔离开关。
②高压断路器两侧的高压隔离开关的操作次序:停电时先拉负荷侧隔离开关，再拉电源侧隔离开关；送电时，次序与此相反。
③变压器两侧开关的操作次序:停电时。
先拉负荷侧开关，后拉电源侧开关；先停低压.后停高压。
送电时次序与此相反。
④单极隔离开关及跌落式熔断器的操作次序:停电时，先拉开中心相，后拉开两边相；送电时次序与此相反。
倒闸操作是电气值班人员的一项常常性的紧要工作。
操作人员在倒闸操作时，必需要有高度的责任心，要严格执行有关规章制度。
开关柜是一种电设备，外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。
如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保紧要设备的低周减载。
防备措施（1）规范电缆终端制作工艺，提高电缆终端制作质量，杜绝野蛮施工。
电缆分相穿过底板的敷设方式，开关柜出线室底部铁板不允许形成闭合磁路。
（2）开关柜出线室底板应接受非导磁材料制作。
（3）开关柜出线室的底板接受铁板时，铁板必需固定安装，防止所留缝隙因变位形成闭合磁路。
倒闸操作的要求运行中的电气设备，会因检修、调试、试验、除去缺陷以及更改一次回路的运行接线或新设备投入等工作，需要运行人员进行运行方式的变换而投入、断开、倒换电气没备，这一系列操作称为倒闸操作。
它是一项紧要而多而杂的操作，关系到电力系统没备、供电和人身的安全。
电工必备，值得收藏的高压开关柜操作程序
电工必备，值得收藏的高压开关柜操作程序一、高压开关柜概述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
高压开关柜有安全可靠的连锁装置，能满足“五防”：1、防止误操作断路器；2、防止带负荷拉合隔离开关，即防止带负荷推拉小车；3、防止带电挂接地线，即防止带电合接地开关；4、防止带接地线送电，即防止接地开关处于接地位置时送电；5、防止误入带电间隔。
（五防详细介绍传送门：电气“五防”详解，看完就秒懂了！）二、进线柜送电操作程序1、关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关出线柜下门）2、推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3、观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
（此时手车工作位置灯亮，同时手车试验位置灯灭。
）5、观察带电显示器，确定外线电源已送至本柜。
（带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示灯不亮，则需先送外电源至本柜。
）6、操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
课件4西门子中压开关柜8BK20型构造及特点
序号
问题描述 1)
问题原因 手车在工作位置。 电缆头带电。 1) 2)
处理方法 把手车摇到试验位置。 检查电缆头带电原因并解除。 将接地开关操作手柄插到底。
6
接地开关合不上。
2) 3)
Байду номын сангаас接地开关操作手柄未插到底。3)
7
外壳受损。 PT 、 CT 耐压击穿。 绝缘不良。 1) 带电显示器灯不亮。 2) 电磁锁不会合。 传感器击穿。 带电显示器故障。
西门子中压开关柜8BK20
三、五防联锁功能
4、防止带负荷推拉可移开部件。 当手车处于合闸位置时，断路器主轴上的挡块阻止联锁顶杆上升(见图9)， 此时钥匙将无法打开断路器推进摇杆操作孔，使手车无法进行推拉操作。当断 路器手车处于工作位置时，高压门通常不能被打开。如果在紧急情况下要强制 打开高压门，可通过高压门紧急解锁装置开门(见图10)
一、技术参数
单位 kV A Hz kA kA kV 1250 1600 参数 12 2000 50 25 63 31.5 80 75 85 kV kV μΩ ≤170 ≤82 IP4X mm 800×2050×1775 42 48 2 ≤82 40 100 50 125 3150 4000
7 8 9 10 11
动触头
支撑绝缘子
熔断器 PT 避雷器
放电计数器 图2
西门子中压开关柜8BK20
当需要将母线接地时， 有两种方案：如果有母线接 地刀，则可使用母线接地刀 直接接地；如果开关柜没有 母线接地刀，则需要使用专 用的接地小车将母线接地。 具体操作时，须先将PT小车 取出，然后将接地小车置入 PT柜内，将接地小车移入工 作位置即可完成母线的接地 (接地小车上的短接铜排通 过小车滑动接地端子与铜排 连接到接地铜母线，完成接 地)。接地小车与PT小车在 结构上相类似，其区别是接 地小车只有动触头及短接铜 排。具体见图3，图4，图5。
高压柜开关操作方法
高压柜开关操作方法高压柜是一种用于控制和保护高压电气设备的设备。
它主要用于输电系统中的变电站和配电站。
高压柜中的开关是控制高压设备运行和断开电路的关键元件。
下面将详细介绍高压柜开关的操作方法。
1. 操作前的准备工作在操作高压柜开关之前，首先需要进行一些准备工作：- 确认操作人员已经接受过相关的培训和持有相应的资质证书。
- 确保操作人员穿戴好防护设备，如绝缘手套、绝缘鞋等。
- 检查高压柜的运行状态，确保安全可靠。
2. 开关操作的基本步骤高压柜的开关操作一般包括下述步骤：- 了解高压柜的结构和连接方式，并根据电气图纸找到所需操作的开关。
- 检查开关的位置、连接状态和动作状态。
- 确认开关处于断开状态，可以进行下一步操作。
- 如果需要进行人工操作，首先将操作杆插入操作孔中，然后根据需要进行旋转或推拉操作。
- 如果需要进行电动操作，先打开电动机的控制电源，在外部控制盘上选择相应的操作模式，然后按下启动按钮。
3. 开关操作的注意事项在操作高压柜开关时，需要注意以下事项：- 操作前要确保开关处于断开状态，以防止发生电击事故。
切记不要在带电状态下进行操作。
- 在操作某一开关之前，一定要确认该开关是否是自行带电的。
如果是自行带电的开关，在操作时要特别小心，可以在高压柜上使用专门的可调验电接地装置，将自行带电转为不带电，再进行操作。
- 操作人员要经常检查开关操作的松紧度和锁定状况，避免松动或未锁定时引发的故障。
- 在进行电动操作时，要注意电动机的运行状态和操作盘上的指示灯，及时停止操作，防止发生事故。
4. 高压柜开关的维护保养为了确保高压柜的正常运行，需要进行定期的维护保养。
维护保养主要包括以下几个方面：- 定期检查开关的连接状态和动作状态，及时更换损坏的零部件。
- 定期进行开关的润滑保养，确保操作杆的灵活性。
- 定期进行开关的测试和校准，确保其动作准确可靠。
- 定期清洁高压柜内部和周围的环境，防止灰尘和湿气对开关的影响。
高压开关柜操作方法
开关柜的操作所有的操作都在开关柜的门关闭时进行。
1．断路器手车手动将手车从试验/隔离位置插入到运行位置。
➢将控制线插头插入控制线插座。
➢确认断路器处于分闸位置（若未分闸就分闸）。
➢将手柄插入到丝杆机构的插口中。
➢顺时针方向转动曲柄，直到转不动为止。
这时手车处于运行位置。
➢观察位置指示器。
➢拔出手柄，其间不应转动，以免手车位置外移，开关不到位，而影响指示与控制。
注意：手车不允许停留在运行位置和试验/隔离位置之间的任何中间位置。
手动将手车从运行位置移到试验/隔离位置。
按上述进入运行位置的操作，倒序操作。
➢观察位置指示器。
➢将手车从试验/隔离位置移到维修小车上.➢打开断路器室的门。
➢拔起控制线插头，将其锁定在存放位置（就在手车上）。
➢将维修小车推到开关柜正面，通过小车高度调节器调整工作台的高度，让其定位销对准柜前的定位孔之后，再将小车往前一推，使定位销顺利插入定位孔，维修小车通过锁键与开关柜锁定。
➢向内侧压滑动把手，解除手车与开关柜的联锁，将手车拉到维修小车上。
松开滑动把手，将手车锁定在工作台上。
➢操作锁键释放杠杆，将维修小车从开关柜移开。
➢将手车从维修小车上移到开关柜内（试验/隔离位置）。
➢按将手车从试验/隔离位置移到维修小车上的操作顺序，倒序操作。
2．断路器详细的操作说明见断路器操作说明书。
弹簧储能➢对配有储能电动机的断路器，储能自动完成。
若储能电动机损坏，则应手动储能。
➢对配有手动储能机构的断路器，将储能杠杆插入插口，反复上下运动，直至指示出已能储能状况。
达到储能状况时，储能机构自动脱扣，储能杠杆的进一步运动就无效。
断路器的分闸和合闸操作就地或远方控制按钮，观察开关分合闸状态指示器，断路器每操作一个循环，操作次数计数器就自动加1。
操作程序和储能状况的对应关系见表2和表3。
储能状况指示器图例未储能已储能3．接地开关仅当手车处于试验/隔离位置时，接地开关才能操作。
开关柜门关闭且当闭锁状态解除后，才允许关合接地开关。
高压开关柜操作规程
高压开关柜操作规程高压开关柜操作规程是为了保障操作人员的安全和设备的正常运行，确保操作的准确性和可靠性而制定的具体规范。
一、操作前准备1.1 操作人员必须经过相关培训，熟悉高压开关柜的结构、原理、操作流程和安全措施。
1.2 操作人员应穿戴符合安全要求的防护用具，包括防护服、绝缘鞋、安全帽等。
1.3 操作前应检查高压开关柜的环境是否清洁干燥，并确保通风良好。
1.4 操作前应检查设备的用电情况，确认无其他人员正在使用。
二、开关柜操作2.1 开关柜操作时，要先检查开关柜的外部是否有异常现象，如漏电、烧焦等，如有异常应及时报告维修人员处理。
2.2 操作人员应按照操作手册的要求，正确选择需要操作的开关柜。
2.3 操作人员应按照规定的操作顺序打开或关闭开关柜，不得任意更改操作顺序或跳过任何步骤。
2.4 操作人员在开关柜操作时，应密切关注操作过程中的指示灯、指示器和仪表的状态，如有异常或报警应及时停止操作，并报告维修人员进行检修。
2.5 在操作过程中，不得随意触摸、改变或修理任何设备部件，以免引发电击或其他安全事故。
2.6 在操作完成后，应按照规定顺序关闭开关柜，并将所有操作部件恢复到初始位置。
2.7 操作人员应当对操作过程中出现的问题、异常进行记录，并及时向上级或维修人员报告，以便及时处理。
三、安全措施3.1 操作人员在操作过程中，应严格遵守操作规程，不得擅自操作或试验开关柜。
3.2 操作人员在操作过程中应保持专注，不得分心或开玩笑，以免导致操作错误或事故发生。
3.3 操作人员不得随意触摸高压设备和裸露的导线，必要时应使用绝缘工具进行操作。
3.4 操作人员不得在高压开关柜周围存放易燃、易爆、腐蚀性物品，且不得将无关的工具或杂物堆放在开关柜上。
3.5 操作人员应经常检查高压开关柜的绝缘、接地等情况，发现问题及时整治，并报告维修人员。
3.6 操作人员在操作前应确认开关柜处于断电状态，切勿带电操作，以免引发触电事故。
高压开关柜操作程序
高压开关柜操作程序虽然开关柜设计有保证开关设备各部分操作程序的正确联锁，但是操作人员对开关柜各部分的投入和退出，仍应严格按操作程序和本技术文件的要求进行，不应随意操作，更不应在操作受阻时，不加分析强行操作，否则，容易造成设备损坏，甚至引起事故。
一、无接地开关的断路器柜的操作1．将断路器可移开部件装入柜体：断路器小车准备由柜外推入柜内前，应认真检查断路器是否完好，有无漏装部件，有无工具等杂物放在机构箱或开关内，确认无无问题后将小车装在转运车上并锁定好。
将转运车推到柜前，把小车升到合适位置，将转运车前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定之后，打开断路器小车的锁定钩，将小车平稳推入柜体同时锁定。
当确认已将小车与柜体锁定好之后，解除转运车与柜体的锁定。
将转运车推开。
2．小车在柜内操作：小车在从转运车装入柜体后，即处于柜内断开位置，若想将小车投入运行，首先使小办事处于试验位置，应将辅助回路插头插好，若通电则仪表室面板上试验位置指示灯亮，此时可在主回路未接通的情况下对小车进行电气操作试验，若想继续进行操作，首先必须把所有柜门关好，用钥匙插入门锁孔，把门锁好，并确认断路器处分闸状态（见第4条）。
此时可将手车操作摇把插入中面板上操作孔内，顺时针转动摇把，直到摇把明显受阻并听到清脆的辅助开关切换声，同时仪表室面板上工作位置指示灯亮，然后取下摇把。
此时，主回路接通，断路器处于工作位置，可通过控制回路对其进行合、分操作。
若准备将小车从工作位置退出，首先，应确认断路器已处于分闸状态（见第4条），插入手车操作摇把，逆时针转动直到摇把受阻并听到清脆的辅助开关切换声，小车便回到试验位置。
此时，主回路已经完全断开，金属活门关闭。
3．从柜中取出小车：若准备从柜内取出小车，首先应确定小车已处于试验位置，然后解除辅助回路插头，并将动插头扣锁在手车架上，此时将转运车推至柜前（与把小车装入柜内同时相同），然后将手车解锁并向外拉出。
高压开关柜操作流程
高压开关柜操作流程高压开关柜是电力系统中的一种重要设备，可保护并控制电压高于1千伏的电力系统。
为了确保电网的正常运行以及人员安全，高压开关柜的操作必须正确无误。
以下是高压开关柜操作的流程：第一步：检查高压开关柜的外观和内部情况，确保没有任何损坏或异常情况。
同时，还应该检查开关柜的电压等级、电缆连接方式等信息是否正确。
第二步：进行相关设备的接通和准备工作。
首先应该接好开关柜与其他设备之间的电缆，并确认电源供电和地线连接正常；然后打开高压开关柜的门，检查各种开关、仪表、保护设备和指示灯是否正常。
第三步：操作高压开关柜。
操作过程中，一定要按照规定的程序和步骤进行，不能有丝毫懈怠。
开关柜的操作人员务必熟悉各种设备的性能、特点、操作方法和工作要求，才能进行安全、稳定的操作。
第四步：操作完成后，进行开关柜的断电和排放。
在完成相关工作后，应当按照“先合后分”的原则，先断开高压开关柜外的电源，再关闭开关柜内部的开关，避免误操作。
以上是高压开关柜操作的基本流程，同时，为了确保操作的安全和效率，还应该注意以下几点：1. 开关柜内部严禁带电作业。
2. 确保开关柜周围的区域安全，防止发生意外事故。
3. 操作前必须穿好相关的安全器具，如手套、安全带、绝缘鞋等。
4. 操作时要仔细观察各种指示灯和仪表的变化情况，及时发现和处理问题。
5. 操作人员必须熟悉高压开关柜的安全规程和操作规程，做到始终以安全为重。
总之，高压开关柜操作是一项高风险、高技能的工作，操作人员必须敬业、负责、严谨，才能确保电力系统的正常运行，保障工作人员的人身安全。
西门子操作操作手册开关柜安装操作手册
引进和使用中压开关柜和系统配电的质量和环境管理体系 以上体系是基于针对设计、研发、生产、安装和服务质量
保证的DIN EN ISO 9001和DIN ENISO 14001 质量和环境体系模型
00
OHSAS 00: 莱茵技术（上海）有限公司的管理系统.
有关安全标志的说明
危险!
NXAirS 安装手册
此外还可能需要下述辅助工具： • 安装现场用低压配电板，用于00/0 V AC (0Hz) • 0 V AC (0)电压 • 液压千斤顶（-吨，垂直和水平行程) • 吊索 • 运输滚轴 • 各种方木 • 梯子 • /"和 /" 带各种加长柄的棘轮扳手 • M, M0, M, M和M0的螺帽 • M, M0, M, M和M0的开口扳手 • M, M0, M, M和M0和环形头扳手 • 各种扭矩螺丝刀及起子头 • 刀具 • 水泵钳 • 各种压线钳, 剥线钳, 校准钳, 万能手钳, 尖嘴钳等 • 水平仪 • 校准用线 • 划线器 • 直角尺 • 卷尺 • 游标卡尺 • 带测试探针、测量导线、导线夹的测量仪器 • 连续性测试仪（能发出哔哔声音的仪器） • 现场照明 • 便携式灯 • 手电筒 • 吸尘器 • 冲击钻
防措施，将导致较轻的身体伤害或财产损失。
有资格的人员
当在本手册中或产品本身的警告信息中使用时，这是指熟悉产品的装配，安装调试，维护和操作并 对他们的工作有恰当的资格的人员，如： • 培训和指导或授权按照有关安全标准进行合、分闸，接地操作以及熟悉电力设备和系统的接线。 • 培训和指导或授权按照有关安全标准维护和使用合适的安全设备。 • 急救培训。
NXAirS型可移开式金属铠装中压开关柜额定电压至12kV
NXAirS 安装手册
高压开关柜操作规程
高压开关柜操作规程
一、送电操作程序
1、穿戴好防护用品，用高压试电器确认市高压电正常。
2、关好柜门，转动门锁，扣住柜门。
取下“禁止合闸”警示牌。
3、将操作杆插入接地开关操作孔内，按图方向转动至接地刀分闸位置。
4、检查接地指示在断开位置。
5、将操作杆插入负荷开关操作孔内，按图方向转动至负荷开关合闸位置。
6、检查三个指示灯在亮的状态。
二、停电操作程序 >
1、断开低压配电柜的进线柜总负荷开关。
2、检查三个指示灯在亮的状态。
3、将操作杆插入负荷开关操作孔内，按图方向转动至负荷开关合闸位置。
4、观察三个指示灯在熄灭的状态
5、将操作杆插入接地开关操作孔内，按图方向转动至接地刀合闸位置
6、在观察窗内观察接地刀是否合闸状态。
7、挂上“禁止合闸”警示
注意：如有熔断器撞击或者分励脱扣器、过流脱扣器使负荷开关跳闸，这时必须将操作杆插入负荷开关操作机构内，按照分闸方向转动到分闸位置，并使脱扣机构扣住，然后才能进行其他操作。
三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。
2、跨班完成的操作记录于《操作记录表》内。
高压开关柜操作规程[最新]
![高压开关柜操作规程[最新]](https://img.taocdn.com/s3/m/e114e30e11a6f524ccbff121dd36a32d7275c744.png)
高压开关柜操作规程一、断路器手车装入柜内的操作1、断路器手车准备由柜外推入柜内前，认真检查断路器是否完好，有无漏装部件，有无工具等杂物放在机构箱或开关内；2、确认无问题后将手车装在转运车上并锁定好。
3、将转运车推到柜前，并升到合适位置；4、将车前部定位锁插入柜体中隔板插口并将转运车与柜体锁定；5、打开断路器手车的锁定钩，将手车平稳推入柜内同时锁定；6、确认已将手车与柜体锁定好；7、解除转运车与柜体的锁定；8、将转运车移开。
二、断路器手车在柜内的操作1、断路器手车在从转运车装入柜内后，即处于柜内主回路断开位置和手车处于试验位置，必须将辅助回路插头插好，把柜门关好锁好，此时可在主回路末接通的情况下对手车进行电气操作试验。
2、若想继续进行操作，首先确认断路器处于分闸状态，才可将手车操作摇柄插入中部面板上的操作孔内；3、顺时针转动摇柄，直至摇柄明显受阻；4、取下摇柄。
此时主回路接通，断路器处于工作位置，可通过控制回路对其进行合、分闸操作。
三、断路器手车从工作位置退出1、确认断路器已处于分闸状态；2、插入手车操作摇把，逆时针转动直到摇把受阻，手车便回到试验位置，此时，主回路已经断开，金属活门关闭。
四、从柜内移出手车1、确认手车已处于试验位置及分闸状态；2、拔下辅助回路插头；3、并将动插头扣锁在手车架上；4、将转运车推至柜前(操作程序与手车装入柜内时相同)；5、将手车解锁并向外拉出，使手车完全进入转运车；6、确认手车与转运车锁定；7、解除转运车与柜体的锁定；8、把转运车向后拉出适当距离，移至合适位置存放。
在推运转运车时应十分小心，防止运输过程中发生意外碰坏触头。
五、断路器在柜内的分、合闸状态确认1、断路器的分、合闸状态可由断路器手车面板上分、合闸指示牌及仪表室面板上分、合闸指示灯两方判定。
2、若透过柜体中面板观察窗看到手车面板上绿色的分闸指示牌，则判定断路器处于分闸状态，此时如果辅助回路插头接通电，则仪表面板上分闸指示灯亮。
西门子 8BK20型 中压开关装置 说明书
5P10/10P10 5P15/10P15 5P20/10P20 5P25/10P25
10
12
16
20
10
16
20
23
12
20
23
31
16
20
27
35
16
23
31
9
10
13
16
9
13
16
21
11
16
21
27
13
18
23
29
14
21
27
35
10
10
11
14
11
11
16
19
11
14
19
23
11
16
23
27
或FS10 8 10 15
8 10 15
8 10 15
8 10 15
8(8) 8(10) 9(15)
10 10 8(8) 8(8) 9(11) 10 10 8 9 9 10 10 8(8) 8(10) 9(15) 10 10 8(8) 8(8) 8(9) 10 10
0.5FS10
8 8 11
8 8 11
0.5FS10
8 8 11
8 8 11
8 8 11
8 8 11
7(8) 8(8) 8(11)
9 10 7(7) 8(8) 8(9)
9 10 7 8 8 8 9 7(8) 8(8) 8(11) 9 10 8(7) 8(8) 8(8) 10 10
5P10/10P10 5P15/10P15 5P20/10P20 5P25/10P25
11(15) 13(22) 18(33) 19(38)
简述高压开关柜刀闸操作流程
简述高压开关柜刀闸操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述高压开关柜刀闸操作流程一、操作前准备阶段。
在进行高压开关柜刀闸操作之前，需要做好充分的准备工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8BK20简要操作步骤
一、开高压门之前必须检查：
可移动部分在试验位置（若可移动部分在工作位置，高压门无法打开）
二、将可移动部分从试验位置拉到工作小车上拖出柜外（检修位置）的操作步骤：
1、先将低压室里的控制、储能的空气开关断掉（若有其他与可移动部分有电气联系的空
气开关也需断掉）
2、将二次航空插头和插座分离，挂在高压门背后的勾子上
3、将工作小车与开关柜紧密连接，可靠锁定
4、解开可移动部分左右两个锁定杆，将可移动部分拉到工作小车上，自动锁定（往前推
可移动部分应推不动）
5、用脚踩工作小车的上升柄，使工作小车支撑臂稍微提高一些（因为有个很重的分量上
去了支撑臂会自动下降），解开工作小车与开关柜的左右两边的锁定（注：不要只解开一边的锁定斜着拉开工作小车然后再解开另外一边的锁定），把工作小车连带可移动部分拖离开关柜（注：之后严禁触摸工作小车上锁住黑球操作手柄）
三、将可移动部分从工作小车上移到开关柜上的操作步骤：
1、首先必须检查开关柜的活门要处于完全关闭状态
2、将工作小车与开关柜紧密连接，可靠锁定
3、往后拽工作小车上的黑球操作手柄，将可移动部分推到柜内，转动可移动部分的左右
两个锁定杆，使可移动部分与开关柜锁定好。
4、用脚踩工作小车的下降柄，使工作小车支撑臂稍微降低一些（因为有个很重的分量移
开了支撑臂会自动上翘），解开工作小车与开关柜的左右两边的锁定，把工作小车拉离开关柜（注：不要只解开一边的锁定斜着拉开工作小车然后再解开另外一边的锁定）
5、将二次航空插头和插座可靠连接好
6、关上高压门
四、关高压门之前必须检查以下几点：
A、二次航空插头和插座已可靠连接好
B、高压门背后的防尘板已经拨开
C、可移动部分与开关柜的左右两个锁定杆已经可靠锁定好
D、开关柜的活门处于完全关闭状态
若前面三点未满足，高压门可能关不上
五、将可移动部分从试验位置摇到工作位置前首先必须检查以下几点：
A、开关柜的活门处于完全关闭状态
B、若可移动部分为断路器，则断路器必须处于分闸状态
C、若有接地刀，则接地刀必须处于分闸状态
D、高压门要关上
将高压门钥匙插入可移开部分驱动装置的控制孔内，按照该孔的指示标志，由“断开位置锁定”位置转动钥匙90度至“手摇动”位置。
此时可移开部分驱动装置的摇孔挡板移开露出摇孔，将曲柄摇杆插入摇杆，按照摇孔的指示标志，转动摇杆，使可移开部分由试验位置向工作位置移动。
待可移开部分移至最终位置，即工作位置时，手中感觉是摇杆已到“死点”，应停止转动摇杆。
此时切不可再用力继续转动摇杆，也不可向反方向转动摇杆，而应保持摇杆的摇入角度，取出摇杆。
然后，转动高压门钥匙由“手动”位置至“工作位置锁定”位置，随后取出高压门钥匙。
注：有的进线柜、分段柜、隔离柜、电容器柜可能有电气联锁条件，在去掉联锁机构
背后的红色金属片后钥匙无法转动90度，若发现无法转动，切勿强行扭动高压门的钥
匙，以免发生联锁机构损坏事故。
特别注意：
将可移动部分从试验位置摇到工作位置前和将可移动部分从工作小车上推到试验位置
前都必须检查开关柜的活门处于完全关闭状态（此时大刀板处于图示状态）
√若在活门打开时将可移动部分从试验位置摇到工作位置，将引起大刀板的损坏
╳
因此，若要检查活门里面的上下六个静触头，可用活门手柄驱动大刀板来打开和关闭
活门，不要用手扳动大刀板，防止打开活门后忘记再扳动大刀板使活门回到关闭状态。
