打铃器说明书
打铃器说明书1
※系统概述：M P3智能音乐播放系统：采用世界最先进的微电脑控制、M P3、F L A S H录音技术。
将广播自动播放、音源选播、录音下载/音频和麦克风录音存储等先进功能综合为一体。
高标准的产品定位，多功能的超前设计，成为广播设备的典范之精品，达到国内领先水平。
广泛适用于校园自动广播音乐打铃、外语广播教学听力考试系统。
※综合功能：M P3自动广播、智能分区广播、日常教学广播、消防紧急广播、背景音乐播放、外语教学及听力考试广播功能。
※、系统特点：1、M P3存储：本系统采用S A M S U N G F L A S H为存储方式，音质清晰、优美、内存容量有32、64M、128M、256M、512M，从60分钟---16小时，可满足各种用户广播需求。
2、编程播放：具有自动广播功能、每天可达99次设定编程播放，对播放内容和播出时间、次数及循环设定多遍播放并任意编程控制，实现无人直守。
每一次编程时间设定可达几十首歌曲进行播放输入。
对某些需要准点播放的内容拥有优先权。
3、功放管理：在每次执行定时播放程序时会自动提前5秒钟将功放电源打开，避免功放机开机因启动及预热延时而影响正常播放。
（智能化的设计起到了节能和科学化管理功放开关）4、中文菜单显示：M P3自动广播系统采用中文式菜单液晶显示，引导式菜单进入，让操作者对各项功能信息一目了然，上下翻页及功能设定简洁方便，简单明朗易学易用。
5、程序设定：用户可根据不同的作息时间、内容进行编程设定，达到任意选择和调整作息时间，满足各广播单位对广播作息的选择需求。
6、M P3下载存录音源：用户可直接从电脑上下载或自行录制需要的乐曲到系统内，再进行编程播放。
7、音频及麦克存录音源：本系统可直接从各种媒体（V C D、C D、卡座等）线路和麦克风两种方式录音输入存储音源音乐曲目。
8、时钟显示：本系统具有日常时钟功能：本机采用专用实时时钟模块，走时准确，停电正常计时，标准时间及工作程序不会丢失、错乱。
打铃器说明书
微电脑双编程打铃器说明书一、显示屏显示符号解释二、面板按键名称三、键盘锁功能在时钟显示状态下，长按[取消/恢复]键２秒钟以上，会解除或启动键盘锁。
上锁后ＬＣＤ屏左下角会显示“”符号；解锁后“”符号消失。
四、设置时钟及星期●在时钟显示状态下，按住【时钟】键不放，同时按【星期】键或【时】或【分】键，可调校星期、小时、分钟。
●系统时钟采用24小时计时制。
五、单双编程模式转换●打铃器可以实现单、双编程功能的自由切换。
●系统初次上电时默认为单编程打铃模式，此时屏幕内没有“冬季”或“夏季”符号显示（表示系统处于单编程设定状态），每天最多可设定80次打铃。
●在时钟界面下，长按“单/双”键3秒钟，屏幕内会有“冬季”或“夏季”符号显示，表示系统进入双编程设定模式，有两套作息时间可预设，每套可实现每天40次打铃设定，此模式下长按“分种”键3秒，可实现“夏季”与“冬季”状态转换。
长按“单/双”键3秒钟，又可返回单编程设定状态。
●“夏季”符号显示时，执行已设定的夏季打铃程序；“冬季”符号显示时，执行已设定的冬季打铃程序。
六、设置定时打铃程序●在“时钟”界面下，按【程序】键，可进入打铃程序设定界面，连续按【程序】键，可依次出现：“开――：――1”→“开――：――2”→……E:10,会有80次打铃时间设置状态（双编程时为40次打铃设置状态；DL-45型有45次打铃设置状态）。
以上每次打铃时间设置状态中，都须分别按【星期】、【时】、【分】键，准确设置星期（选择每周需要打铃的天数）及时、分（每次打铃的准确时间）。
其中星期的设定有15种组合可选择：一二三四五六日→一→二→三→四→五→六→日→一三五→二四六→六日→一二三→四五六→一二三四五→一二三四五六→……依次循环出现。
●最后出现“Ｅ：10”，是代表铃声时间长短（系统默认响铃时间为10秒），此时按【时】、【分】键可在1～99秒范围之间调整设定铃声长短；●按【取消/恢复】键时，会将当次打铃时间设置取消（显示“――：――”方能表示取消）或恢复出来；●在非“时钟显示”状态下，按【时钟】键，回到“时钟显示”状态；若30秒未按任何键，系统会自动回到“时钟显示”状态；●在“时钟显示”状态下，按【自动/手动】键，可进行“开/自动/关”各状态的自由切换：开自动关当切换至“开”状态显示时：一直打铃（实现临时打铃）；当切换至“关”状态显示时：关闭所有打铃程序；当切换至“自动”状态显示时：系统自动执行已设定的打铃程序；●正常情况下，所有打铃程序设置完毕后，必须按【自动/手动】键将“自动”符号显示出来，以实现在“自动”状态下的自动打铃功能；●不使用的程序必须按【取消/恢复】键及时取消, （必须显示“――：――”才表示取消）。
欣灵 HHQ3 微电脑全自动打铃仪 说明书
一、概述本产品以高性能微电脑芯片为核心，可根据用户设定进行自动打铃，一天内最多可实现次打铃，并为用户提供时钟自动校准功46能，具有走时准确、操作方便等特点，广泛应用于学校与企事业单位的自动打铃控制。
二、显示屏说明星期含义如下所示：三、主要技术数据、工作电源； 、计时误差＜±秒天；1220V 50Hz 20.5/、适用电压范围～； 、工作模式：每日相同、每日不同、五天工作制、六天工作制；3160240V 4、开关容量：（阻性）、（感性）、每天可实现次打铃；5AC220V 20A 15A 646、闹铃时间～秒；、功耗＜；7059 8 1.5W 、外形尺寸××。
976179150mm 四、使用方法、按键说明1本产品的操作提供五个按键，分别是：①功能健：按此键转换显示屏显示内容，实现时钟运行状态、时钟设置状态、参数设置状态、定时设置状态的转化；M ②选择键：按此键选择某种功能中需要调整设置的各个参数；S ③加数键：对选中的项目向上加数（即实现递增变化）；+④减数键：对选中的项目向下减数（即实现递减变化），在时钟运行状态可实现手动打铃。
-⑤复位键：清除所有设置，回到系统初始状态，即显示屏处于时钟运行状态，当前时间为：、星期日、打铃时间为、工作100010s 模式为每日相同、无打铃设置。
请注意：如果您在操作过程中发生错误不知如何纠正或因其它原因不能顺利完成，请按功能键回到时钟运行状态或按复位键回到M 初始状态重新开始。
、时钟校准2本产品提供强大的时钟校准功能，并可自动根据用户设定，调整每日误差和每周误差。
在时钟运行状态按一下功能键，即进入时钟调整状态，此时显示屏如右图一所示，时钟的分钟位在闪烁M ①在分钟位闪烁状态下，按、一键调整分钟数值至当前时间。
+②按键小时位数开始闪烁，按、－键调整小时位数值至当前小时。
S+注：此时，时钟模式为小时制和小时制循环出现，其顺序如下所示：1224→→…→→→→011P 120 小小时制12用户可根据自身需要选择小时制或小时制1224③再按选择键，星期数开始闪烁，按键调整至当前星期（此时，按一键无效）；S +④按选择键，进入调整每日时钟误差，窗口如右图二所示：S 按、－键调整每日误差，误差范围为～秒，其中误差标志“”表示时钟走得太快，需每日自动减慢；“”表示时钟走得+-30+30-+太慢，需加快；后面的秒数表示每日需自动减慢或加快的秒数。
DSK-40(KG3022D)打铃控制器说明书
DSK-40(KG3022D)微电脑打铃控制器一、功能和用途本产品能根据用户设定的时间，可以用做工厂、学校、机关自动打铃控制。
如果配相应的语言片，还可以作为家庭、机关里日程安排的语音提示，实现自动、及时准确的警示作用。
二、特点1、可直接控制电铃（打铃器触点容量10A阻性）；2、每天走时误差及打铃误差小于0.5秒；3、每天可设20级打铃，最多可实现40次打铃；4、液晶显示、中文界面、安装方便；5、打铃时间可按天或周循环。
6、打铃延迟时间1秒～99秒可调；7、打铃间隔时间1分～99分可调；8、具有“单铃”、“双铃”双重功能；9、具有手动打铃功能。
三、定时打铃设置1、调时钟：按住“时钟”键不入的同时再依次按“校星期”键、“校时”键、“校分”键，分别将以上时间参数按标准进行调整即可。
2、打铃时间参数设置：2.1、打铃时间设置：按动“定时”键，液晶显示屏则显示“1开”（第一组可铃设置提示），可按所需时间参数分别按动“校时”、“校分”键进行设置，如时间参数设置完毕后，再对所需星期参数进行设置。
2.2、星期参数设置：按动“校星期”键则有如下几种情况供选择：①单日设定：（一或二或三……或日）②一三五③二四六④六日⑤一二三⑥四五六⑦一二三四五⑧一二三四五六⑨一二三四五六日如需打铃器一星期七日均工作，则可选第⑨种情况，其它依次类推。
如需重新设置可按动“取消恢复”键使所设的开启时间显示“”2.3、单铃/双铃设置单铃功能——只执行该组时间设定的一次打铃；双铃功能——可在该组时间间隔时间之后进行第二次打铃；待每组打铃时间以及星期参数设置完毕后，如需设置“双铃”功能可按动“单铃/双铃”键，使液晶显示屏出现双铃符合即可：如不设置，则默认为单铃情况，继续按动“定时”键则出出“2开”、“3开”……“20开”设置相应参数可参考2.1、2.2、2.3进行，如对某组不需设置，则可按动“取消/恢复”键使显示屏出现“”即可。
3、打铃延迟时间、间隔时间设置：3.1、待“1开”、“2开”……“20开”设置完毕后，再继续按动“定时”键则显示屏出现“H10”，此时可按动“校分”键可调整打铃延迟时间（1～99秒内可调），如不进行调校则默认为10秒。

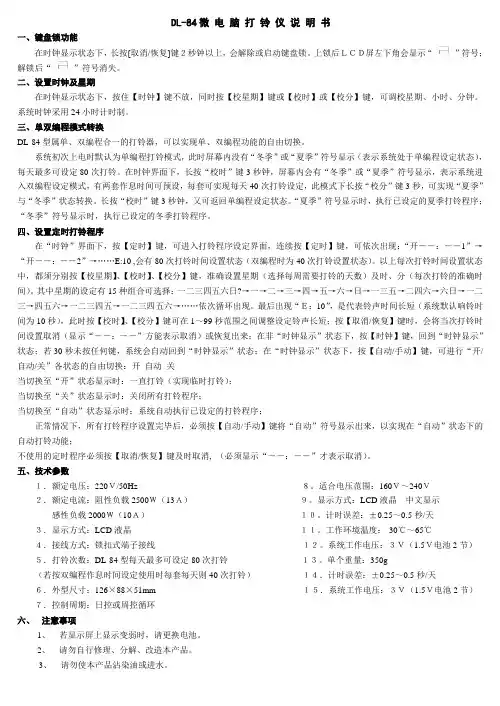

DL-84微电脑打 铃 仪
DL-84微电脑打铃仪说明书一、键盘锁功能在时钟显示状态下，长按[取消/恢复]键２秒钟以上，会解除或启动键盘锁。
上锁后ＬＣＤ屏左下角会显示“”符号；解锁后“”符号消失。
二、设置时钟及星期在时钟显示状态下，按住【时钟】键不放，同时按【校星期】键或【校时】或【校分】键，可调校星期、小时、分钟。
系统时钟采用24小时计时制。
三、单双编程模式转换DL-84型属单、双编程合一的打铃器，可以实现单、双编程功能的自由切换。
系统初次上电时默认为单编程打铃模式，此时屏幕内没有“冬季”或“夏季”符号显示（表示系统处于单编程设定状态），每天最多可设定80次打铃。
在时钟界面下，长按“校时”键3秒钟，屏幕内会有“冬季”或“夏季”符号显示，表示系统进入双编程设定模式，有两套作息时间可预设，每套可实现每天40次打铃设定，此模式下长按“校分”键3秒，可实现“夏季”与“冬季”状态转换。
长按“校时”键3秒钟，又可返回单编程设定状态。
“夏季”符号显示时，执行已设定的夏季打铃程序；“冬季”符号显示时，执行已设定的冬季打铃程序。
四、设置定时打铃程序在“时钟”界面下，按【定时】键，可进入打铃程序设定界面，连续按【定时】键，可依次出现：“开――：――1”→“开――：――2”→……E:10 ,会有80次打铃时间设置状态（双编程时为40次打铃设置状态）。
以上每次打铃时间设置状态中，都须分别按【校星期】、【校时】、【校分】键，准确设置星期（选择每周需要打铃的天数）及时、分（每次打铃的准确时间）。
其中星期的设定有15种组合可选择：一二三四五六日?→一→二→三→四→五→六→日→一三五→二四六→六日→一二三→四五六→一二三四五→一二三四五六→……依次循环出现。
最后出现“Ｅ：10”，是代表铃声时间长短（系统默认响铃时间为10秒），此时按【校时】、【校分】键可在1～99秒范围之间调整设定铃声长短；按【取消/恢复】键时，会将当次打铃时间设置取消（显示“――：――”方能表示取消）或恢复出来；在非“时钟显示”状态下，按【时钟】键，回到“时钟显示”状态；若30秒未按任何键，系统会自动回到“时钟显示”状态；在“时钟显示”状态下，按【自动/手动】键，可进行“开/自动/关”各状态的自由切换：开自动关当切换至“开”状态显示时：一直打铃（实现临时打铃）；当切换至“关”状态显示时：关闭所有打铃程序；当切换至“自动”状态显示时：系统自动执行已设定的打铃程序；正常情况下，所有打铃程序设置完毕后，必须按【自动/手动】键将“自动”符号显示出来，以实现在“自动”状态下的自动打铃功能；不使用的定时程序必须按【取消/恢复】键及时取消, （必须显示“――：――”才表示取消）。
智能音乐打铃器使用说明书
SF-808型MP3高音质数码音乐播放仪说明书针对广大学校及各单位的需求，我公司最新推出了SF-808型高音质数码音乐播放仪。
本机的主要特点有：1、电脑编程，U盘升级，连续播放，自动八分区。
2、采用原装MP3解码芯片，解码速度快，播放音质接近CD音质。
3、本机能够按照我们事先设定的时间自动打开功放并播放所选音乐，不同的时刻，音乐可不相同。
4、有多种编程模式可供选择，每天都打铃，单休日不打铃、双休日不打铃。
5、采用先进的时钟芯片，可更换锂电池，在停电的状态下，时钟可以自动运行，保证机器正常使用。
6、走时精度在每天1S以内（内置时钟自动校正电路，校正后误差更低）7、采用U盘和TF卡作为语音载体。
8、支持TF卡，存储容量大，修改内容方便。
9、打开功放后，延时接通喇叭，确保喇叭开机无噪声。
、接线方法②USB接口④编辑及手动播放功能按键⑥电源开关⑧分区开关本机机后的电源插座直接输出220V交流电(直接接扩音机、功放机的电源) ；音频输出接口输出的信号接扩音机、功放机的音频输入端。
⑤⑦⑨② ③ ④ ⑥①监听开关③中文液晶显示屏⑤话筒插座⑦话筒音量旋钮⑨TF卡座® ③（MX®®®(1) :本机所配备电源线接220V市电。
⑵(3) : 220V输出插座，功放机/扩音机电源线插在此处。
(受本机控制自动开启或关闭)(4) (9):输入I、n端子，接功放机/扩音机音频输出即扩音机接喇叭的端子。
(输入和输出电压须匹配)(5) (6)(7)(8):分区1、2、3、4端子，接负载。
(壁挂音箱、音柱、高音喇叭等) (10) (11) (12)(分区5、6、7、8端子，接负载。
(壁挂音箱、音柱、高音喇叭等)(14) :弱音频信号输出接口，用音频线连接到功放机/扩音机的线路/CD输入端。
(15) :强音频信号输出接口，用音频线连接到功放机/扩音机的线路/CD输入端。
二、快速应用编辑打铃点可采用两种方法：电脑编程后自动升级和手工编辑。
自动打铃器使用说明
;将原来的自动光照控制器，改进成自动打铃控制器
;仍然可以记录32次，每次操作使电铃响10秒
;液晶显示时分秒，按钮设置打铃时刻
;使用方法:
;临时打铃:按临时打铃按钮,铃响;放开则铃停
;对表:按对表按钮,出现闪动显示的项目,再按向上(或向下),改变闪动项目;再按增加(或减少)按钮调整当前项目值
;对表时可以调整的项目有:星期-月－日小时-分-秒
;定时设定:可以设定的项目有:小时-分,序号只是个便于区别的记录号,与打铃顺序无关
;按定时设定按钮,出现闪动的项目,按向上(或向下)可以改变闪动项目,按增加(或减少)可以修改当前闪动项目的值
;再次按对表(或设定)按钮则退出对表(或设定)状态,对表(或设定)状态下,5秒不操作自动退出
;自动打铃时间到,会响铃10秒
;一个记录的小时设置为24,这个记录就不用
;走时误差的调整：
;进入对表状态后，按一下临时打铃键，进入快慢调整状态，再同时按下上下左右四个键，就可以开始调整快慢啦
;此时，按一下向上键，调整数值加1，按一下向下键，调整数值减1，达到你需要的数值，等待2秒，自动完成调整
;调整数值一个负数，每24小时慢1.728秒，一个正数，每24小时快1.728秒。
;打铃时间的调整:
;进入定时设定,按临时打铃键,进入打铃时间调整状态,按增加键秒数增加,按减少键秒数减少
;秒数合适后,等待2秒,自动完成。
最多50秒。
;单片机采用AT89C2051
;晶振采用6MHz ，机器周期=2μs(微秒)
;显示格式变，定时器0方式一, 时-分-秒 11-43-35 星期月日4 05_22
以下是电路原理图。
全自动打铃仪操作说明
操作说明
1、查看显示屏所显示的时间日期是否与当前时间一致，设置方法：a、按住：“时钟”的同时按“校星期”到屏上显示是当前星期为止。
b、按住：“时钟”的同时按“校时”到屏上显示是当前时间为止。
c、按住：“时钟”的同时按“校分”到屏上显示是当前时间为止。
2、设置工作模式，主要是针对公司是按不同上班时间设置：如早上8：00上班设置方法：按住“定时”的同时屏左下方会出现1开字样：再按“校时”至08、“校分”至00。
（表示第一次打铃时间是早上8：00）再按“校星期”至一周哪几天打铃如中午12：30下班设置方法：按住“定时”的同时屏左下方会出现2开字样：再按“校时”至12、“校分”至30。
（表示第二次打铃时间是中午12：30）再按“校星期”至一周哪几天打铃如下午13：30上班设置方法：按住“定时”的同时屏左下方会出现3开字样：再按“校时”至1
3、“校分”至30。
（表示第二次打铃时间是中午13：30）再按“校星期”至一周哪几天打铃以此类推，可以设置20开注：其余各次打铃不需要设置必须调成“＝＝：＝＝”如果调成“00：00”表示0点打铃2、打铃设置完成后继续按“定时”至屏上显示“H10”表示打铃时长,按“校分”键盘调整打铃时长：1-99秒。
或不调为10秒
3、继续按“定时”至屏显示“d45”表示设定双铃打铃时间间隔，按“校分”键调整1-99 分，默认45
分（在双铃情况下，第一次打铃后
45分钟第二次打铃）
4、按“自动/手动”键，将显示屏下调到“开”“自动”“关”的位置.
5、如果要自行手动在临时时间打铃可以将调到“开”的位置,好了之后再将调到“自动”位置。
电子打铃器说明书
电子打铃器详细介绍针对广大学校等单位的要求,我们对SF-128F型电脑程控打铃器进行了大规模改进,使程序输入变得轻松、方便,新增了程序保持功能,在任何情况下都能保持程序永不丢失;具备音乐打铃功能,可根据设定时间自动打开功放播放音乐。
1、基本功能:本机能够按照我们事先设定的时间自动打开功放并播放所选音乐,每天可设置128次,四种音乐打铃时间长度可分别在0-99秒间任意设置,四种音乐可任意选择,不同时刻打铃音乐可不相同。
2、有多种编程模式供选择,每天都打铃,单休日不打铃、双休日不打铃,任一天打铃,且每天程序可不一样。
3、手动功能:能够在任何情况下手动打铃或响音乐。
4、具有“单点擦除”功能。
使用方法一、接线方法:本机机后电源插座直接输出220V交流电(直接接电铃两端或扩音机、功放机电源);音频输出插座可接到扩音机、功放机的CD输入端。
二、安装电池:打开机器底部电池盖板,装入3节5号电池(停电保持时钟走时);接通220V电源,屏幕显示“07:00”,秒点闪动,如果通电后不出现“07:00”,可同时按两个“复位”键进行复位,直至出现“07:00”。
三、时钟使用说明:⑴调星期:正常走时状态下,按“星期”键调星期,按一下调整一天。
⑵调时分:按“＋”键调时、分,按一下加一,按住5秒钟不放转为快加;按“－”键调时、分,按一下减一,按住5秒钟不放,转为快减。
注:调整时分后,秒钟自动清零,即从该时刻的0秒开始走时。
四、简单编程(实例):编程前先列好时间表(如下表)。
设置音乐1响铃20秒,音乐2响铃16秒,音乐3响铃12秒,音乐4响铃8秒。
⑴清除内部程序:按“编程”键3秒,屏幕显示“Y-:15”,星期灯全闪,音乐1灯亮,按“确认”键,显示“07:00”,再按“清除”键3秒清除内部所有程序直至显示“Y-:15”,进入星期及音乐设置模式状态。
⑵星期模式设置:按“星期”键,直至星期一至日灯全闪,表示一周七天全打铃。
⑶音乐模式设置:音乐灯1亮,显示“Y-:15”按“＋”5次调整至显示“Y-:20”;再按“音乐2”,音乐2灯亮,按“＋”1次调整直至显示“Y-:16”；再按“音乐3”,音乐3灯亮,按“－”3次调整至显示“Y-:12”；再按“音乐4”,音乐4灯亮,按“－”7次调整至显示“Y-:08”,按“确认”键,星期模式及音乐模式设置的信息存入打铃器中,此时星期灯全闪,显示“07:00”表示进入打铃点设置状态。
多功能打铃广播机使用说明书
多功能打铃广播机使用说明书多功能打铃器使用微电脑设计，即可输出音乐打铃、又可控制电铃打铃、还可程序控制外部音源或者扩音设备的供电；又可用来做广播机信号源，又可用于智能广播控制器；即可话筒输入广播，又可线路输入广播；即可使用内部固定乐曲和高保真录音音乐，又可自行录音用于信号源。
实现了一机在手，多种控制。
音乐打铃具有几十首曲目供打铃选择，电铃打铃有3种不同的打铃规律，不论是乐音打铃还是电铃打铃，均可使用不同的音乐声和电铃规律来区分预备铃、上课铃和下课铃。
内置专用时钟模块，交流停电时钟正常走时，交流停电情况下维持长时间正常走时，保证了走时精度和始终的连续性。
音乐打铃、电铃打铃、时间程序控制分别有128个定时时间设置，保证绝大多数的应用于任何场合。
是学校、部队以及企业等单位的首选产品。
一、基本功能：1、音乐打铃输出：有19段音乐供音乐打铃和广播使用。
2、音乐信息分为演奏乐曲和录音音乐两种，录音音乐电路为用户提供了灵活性的音乐内容。
3、内置录音电路，根据用户的需要，随时录制自己喜爱的不同的内容。
4、5个高亮度数码管显示当时小时和分钟和星期，在设置状态下、定时操作和手动操作状态下，显示各种直观操作内容，避免了误操作。
5、键盘按键提示音功能，提示按键有效和操作正误，使得操作更可靠。
6、状态指示灯辅助指示当前工作状态。
7、可控的秒点指示灯协助各种状态下的设置工作。
8、专用时钟芯片，走时准确，交流停电时钟可正常走时2-3年。
9、音乐打铃、电铃打铃、时间程控设置次数最大允许128个，完全可以满足学校、部队等部门的任何场合下的使用。
10、电铃打铃有3种电铃声音规律区分预备铃、上课铃和下课铃。
11、具有键盘锁功能，防止非工作人员的非法操作。
12、具有手动音乐铃和手动电铃打铃操作，用于特殊情况下的手动打铃，手动电铃打铃亦可选择不同的铃声规律。
13、具有广播功能，即可选择曲目，又可选择遍数，也可设置长时间的循环播放。
14、广播中广播遍数自动计数，广播状态一目了然。
打铃仪说明书
俺根据实际做了修改，比原说明书好。
1、基本功能：本机能够按照设定的时间打铃，每天可设置80次，打铃时间可在0-99秒间任意设置。
2、有三种编程模式供选择：每天打铃；周日不打铃；双休日不打铃。
3、手动功能：能够在任何情况下手动响铃。
4、具有“时间－”、“单点擦除”功能。
5、到达设定时间自动打开功放并播放所选音乐，四种音乐可手动任意选择。
使用方法：接线方法：本机机后电源插座直接输出220V交流电(直接接电铃两端)；音频输出插座输出信号可接扩音机、功放机的CD输入端。
1、安装电池、打铃铃声设置：打开机器底部电池盖板，装入5号电池3节(停电时保持时钟走时)；接通220V电源，屏幕显示“07:00”，表示开机成功。
2、时钟使用说明：⑴调星期：正常走时状态下，按“星期”键调星期，按1下调1天。
⑵调时分：按“时间＋”键调时、分，按1下加1，按住10秒钟不放，转为快加；按“时间－”键调时、分，按1下减1，按住10秒钟不放，转为快减。
注：调整时间后，秒钟自动清零，即从该时刻的0秒开始走时。
编程方法：编程前应列好时间表。
按住“编程”键10秒，星期指示灯全部闪烁，时钟部分显示“C0:00”，松开后显示“C0:15”表示本机已进入编程状态。
首次使用必须先清除内部程序，按住“手动”键10秒，屏幕闪动一次，显示“C0:15”表示清除成功。
平时若想清除程序，也做此操作。
1、响铃模式选择：进入编程状态后，请求输入响铃模式和每次响铃时间，本机共有三种响铃模式供选择，可用星期键调整（每按1下星期键，变换1次，在三种模式间切换）：⑴星期一至星期日指示灯全部闪，表示一周七天都打铃。
⑵星期一至星期六指示灯闪，星期日不闪，表示星期一到星期六打铃，星期日不打铃。
⑶星期一至星期五指示灯闪，星期六、星期日不闪，表示星期一到星期五打铃，星期六、星期日不打铃。
本机每次响铃时间默认为15秒（所以显示“C0:15”），如感觉不満意可用“时间＋”和“时间－”键修改，本机可在0-99秒之间任意设置打铃时间长度，确认打铃模式和打铃长度后按“储存”键储存。
碧华电子 HB40MG 遥控万年历打铃器使用说明
HB40MG遥控万年历打铃器使用说明一、用途与性能进口高性能专用微电脑时控芯片制造，工作稳定可靠。
专用于学校、机关、厂矿实现自动作息打铃。
01、有完善的掉电保护, 自动充电和抗干扰电路，运行稳定可靠。
02、年/月/日/星期/时/分/秒/农历/温度21位高亮LED显示。
03、公历100年/农历50年/温度-9-80℃(误差<0.5-1℃)。
04、星期/农历自动跟踪(根据公历年/月/日自动计算出星期/农历)。
05、每天可设定64次打铃，24小时循环。
06、可选择循环模式(a、只周1-5输出；b、只周1-6输出；C、周1-7均输出)。
07、具有快速检查设定时间功能。
08、可选择显示/或消隐十位0数字(月/日/时/温度的十位数字为0时显或不显)。
09、具有输入超范围日期时间自动纠错功能。
具有日误差自动校正功。
10、交直流两用，可用电池带动喇叭响音乐，适于经常停电的学校。
11、所有设置值掉电100年不丢失。
12、所有功能均采用遥控器设置，遥控范围5米。
13、工作电压9V，功耗<5W。
14、控制功率：1000W（可带电铃15只）。
机内装有可充电池及自动充电电路，第一次使用或闲置5天以上再用时，电池已无电，需先将控制器插上电源24小时以上充电。
充足电的电池可保证在连续停电5天时，控制器的时间、程序不变。
二、安装试验● 安装说明注：不正确的安装有可能导致控制器被烧毁。
请认真分析并弄懂外线安装图。
◇供电正常的学校只需安装电铃即可。
◇经常停电的学校或只用喇叭的学校请按图安装好电池和喇叭，这样即便停电也能通过喇叭报讯。
● 外线试验注：为防止接线错误烧毁控制器，在外部电铃和喇叭安装完毕后，一定要进行如下试验：◇将图中电铃输出插头上的两园孔用一根导线连通（注意安全），正常时电铃应响。
如电铃不响或线路冒烟表明接线不正确。
◇喇叭部分安装好后，将喇叭插头插进拔出的过程中，喇叭应发出”喀啦”声，◇如无声，表明外部电路未通，如音小，表明电池质量不好(电池正负极接反也会导致无声)。
NKG-4时控打铃仪说明书讲解学习
N K G-4时控打铃仪说明书共博电气有限公司NKG-4时控开关使用说明书1 用途及适用范围NKG-4时控开关，主要用于交流50Hz，额定控制电源电压至380V及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。
本产品特别适用于公司或学校打铃、灌溉、自动投食系统控制。
产品符合GB 14048.5、IEC 60947-5-1标准的要求。
2 主要技术参数2.1 额定控制电源电压：50Hz AC220V/DC24V。
2.2 额定绝缘电压：AC220V。
2.3 约定发热电流：16A。
2.4 控制电路使用类别：交流AC-15.2.5 额定工作电流（Ie）：AC-15.220V 3A。
2.6 计时误差：≤1秒/天。
2.7 设置组数：40组。
2.8 动作范围：1秒～99秒。
2.9 工作温度范围：-10°～+60°。
2.10 电寿命：≥1万次。
2.11 安装方式：装置式、导轨式。
3 外形及安装尺寸和接线方式3.1 外形尺寸及安装尺寸：见图1。
a) NKG-4 外形尺寸 b) NKG-4 安装尺寸图1 NKG-4外形尺寸及安装尺寸3.2 接线方式3.2.1 直接控制方式被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于电流较大的负载，请采用交流接触器扩容控制方式。
3.2.2 单相扩容方式被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。
3.2.3 三相工作方式被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控制接触器的线圈电压AC380V50Hz，接线方式如图5所示。
图2 单相直接控制接线图图3 单相扩容控制接线图（接触器线圈220V）图4 三相控制接线图（接触器线圈220V）图5 三相控制接线图（接触器线圈380V）4 设置与使用本产品的面板设有“MD（模式）”、“R（取消/恢复）”、“（移位）”、“（-）”、“（+）”五个按键。
打铃器说明书
打铃器说明书一、产品概述打铃器是一种常见的声音设备，用于在特定时间段内发出响亮的音乐或铃声，以提醒人们进行特定的活动或时间安排。
本说明书将介绍如何正确使用打铃器，并提供一些常见问题的解答。
二、产品特点1.多功能设置：本打铃器可以根据用户的需求进行多种不同的设置，例如按天、按周或按月进行定时铃声设定。
2.声音可调节：用户可以根据需要调节打铃器的音量，以适应不同环境下的需求。
3.简单操作：打铃器的操作方式简单明了，用户只需按照提示进行设置即可。
4.节能环保：打铃器采用节能设计，可有效减少用电量，并具有环保功能。
三、使用方法1.连接电源：将打铃器插头连接到电源插座上。
2.设置时间：根据说明书上的提示，按下相应的按钮进行时间、日期和铃声的设置。
3.音量调节：根据需要，调整打铃器的音量大小。
4.保存设置：按下保存按钮，以保存您所设置的时间和铃声。
5.测试铃声：在进行实际使用之前，建议测试一下设定的铃声是否正常工作。
6.使用注意事项：请将打铃器放置在稳定的地面上，远离水源和易燃物品，以确保安全运行。
四、常见问题1.打铃器没有正常发声怎么办？答：请先检查铃声设置是否正确，确认是否按下了保存按钮。
还可以检查一下铃声的音量设置，确保没有被调到最低档位。
如果问题仍然存在，请联系售后服务中心进行维修。
2.为什么打铃器的时间设定不准确？答：可能是由于电源问题导致的时间误差。
建议您使用更稳定的电源插座，并确保没有频繁的断电情况发生。
如果问题依然存在，请联系售后服务中心。
3.打铃器可以连接到其他音频设备吗？答：是的，打铃器可以通过提供的音频接口连接到其他音频设备，如扬声器或音响。
这样可以提高声音的传播效果。
4.如何进行打铃器的固件升级？答：请参考打铃器附带的固件升级说明书，根据提供的步骤进行固件的升级。
五、维护与保养1.请定期清洁打铃器表面，避免灰尘和污垢的积聚。
2.避免将水或其他液体溅入打铃器内部，以防止损坏。
3.在长时间不使用打铃器时，请拔掉电源插头，以节省电能和确保安全。
打铃仪调整说明书
打铃仪调整说明书(一)定时设置◆1.1 首先，查看显示屏所显示的时间是否与当前时间一致。
如需重新校准，按住“时钟”的同时，分别按“校星期”、“校时”、“校分”键，将时钟调到当前时间；◆1.2 按一下“定时”键，显示屏左下方出现“1开”字样 ( 表示第一次打铃时间)，再按“校时”、“校分”键，输入打铃时间，然后按“校星期”选择工作模式（即此次打铃在哪几天工作）；工作模式提供以下各种模式供您根据实际情况选择：①每日相同(一二三四五六日)②每日不同(一或二或三或四或五或六或日)③半周制(一三五)④半周制(二四六)⑤半周制(一二三)⑥半周制(四五六)⑦五天工作制(一二三四五)⑧六天工作制(一二三四五六)⑨星期六日◆1.3 如果此次打铃时间需执行双铃程序(即在指定时间间隔之后自动进行第二次打铃)，则调好时间后再按一下“双铃”(自动/手动)键，显示屏右上方出现双铃符号即可；◆1.4 继续按动“定时”键，显示屏左下方将依次显示“2开、3 开、……、19 开、20 开”字样，参考步骤2、3设置以后各次打铃时间。
◆1.5 若进行若干次打铃设置后已不需要再进行打铃，则必须将其余各次打铃设定调为“＝＝：＝＝”(而非“00：00”)，这样才表示此次打铃无程序设定。
(二)打铃参数设置◆2.1 设置完各次打铃时间后，继续按动“定时”键直至显示屏显示“H10”，表示设定打铃时长，再按“校分”键调整，打铃时长的调整范围为1～99秒，若不调，则默认为打铃时长10秒。
◆2.2 继续按动“定时”键，直至显示屏显示“d45”，表示设定双铃打铃时间间隔，其调整范围为1～99分，按“校分”进行调整，若不调，则默认双铃打铃时间间隔为45分（即双铃情况下，第一次打铃后45分钟进行第二次打铃）。
(三) 按“自动/手动”键，将显示屏下方的“”符号调到“自动”位置，此时，打铃器才能根据所设定的时间自动打铃。
(四) 设置完毕后，应按“时钟”键，使显示屏显示当前时间；如设置完后不按任何键，30秒后显示屏自动恢复显示时间。
NKG-4时控打铃仪说明书
温州长鸿电器有限公司NKG-4时控打铃仪使用说明书1 用途及适用范围NKG-4时控打铃仪主要用于交流50Hz，额定控制电源电压至220V及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。
特别适用于公司或学校打铃控制。
产品符合GB 14048.5、IEC 60947-5-1标准的要求。
2 主要技术参数2.1 额定控制电源电压：50/60Hz AC220V/AC110V/DC24V。
2.2 额定绝缘电压：AC220V。
2.3 约定发热电流：16A。
2.4 控制电路使用类别：交流AC-15.2.5 额定工作电流（Ie）：AC-15.220V 3A。
2.6 计时误差：≤1秒/天。
2.7 设置组数：40组。
2.8 打铃时长：1s～99s。
2.9 工作温度范围：-10°～+40°。
2.10 电寿命：≥1万次。
2.11 安装方式：装置式、导轨式。
3 外形及安装尺寸和接线方式3.1 外形尺寸及安装尺寸：见图1。
a) NKG-4 外形尺寸b) NKG-4 安装尺寸图1 NKG-4外形尺寸及安装尺寸3.2 接线方式3.2.1 直接控制方式被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于电流较大的负载，请采用交流接触器扩容控制方式。
3.2.2 单相扩容方式被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。
3.2.3 三相工作方式被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控制接触器的线圈电压AC380V 50Hz，接线方式如图5所示。
图2 单相直接控制接线图图3 单相扩容控制接线图（接触器线圈220V）图4 三相控制接线图（接触器线圈220V）图5 三相控制接线图（接触器线圈380V）4 设置与使用本产品的面板设有“MD（模式）”、“R（取消/恢复）”、“（移位）”、“（-）”、“（+）”五个按键。
碧华电子 HB28XB-50W 周循环智能打铃器使用说明
HB28XB-50W周循环智能打铃器使用说明一、用途与性能积20年打铃器生产经验、经20年的更新换代。
最新推出的HB28XX高级系列程控器在20XX基础上进行了改进，采用进口最新型的单片低功耗、高性能专用微电脑时控芯片，经精心设计、精选优质进口元件制造，具有极高的可靠性。
专用于学校、机关、厂矿实现自动作息打铃◆7天独立编程，每天最多可存入64次打铃信息，掉电100年不丢失，周循环打铃。
◆适应于各天作息时间不一定完全相同的用户。
◆打铃信息可随意设在24小时内的任意时间，最短间隔1分钟。
◆16S连响和8秒间响两种铃声以区别预备铃与上课铃。
◆3种打铃模式选择（全自动控制每天打铃，或单休日不打铃，或双休日不打铃）。
◆程序自动检查、修改功能（快速显示所设定的时间点、随意增补、删除或修改设定）。
◆交直两用、自动转换（有电控制响铃，停电后自动按作息时间响音乐，声音宏亮）。
◆内置可充电池，自动充电，程序、时间不受停电影响。
◆使用寿命：15年以上。
◆ABS机壳、PVC 面板，永不生锈。
◆数码显示、发光指示、按键操作。
◆走时、控制精度每日小于0.5秒。
◆控制功率：1000W（可带电铃15只）。
机内装有可充电池及自动充电电路，第一次使用或闲置2个月以上再用时，电池已无电，需先将控制器插上电源24小时以上充电。
充足电的电池可保证在连续停电2个月控制器的时间、程序不变。
二、安装试验●安装说明注：不正确的安装有可能导致控制器被烧毁。
请认真分析并弄懂外线安装图。
1. 供电正常的学校：请使用学校原有普通交流电铃（或到当地县市交电商店购置）。
2. 长期无电的学校：请使用普通号筒式高音喇叭（以5－10W 8Ω较佳）。
喇叭采用8－10节1号电池（节数多，音量大）或12V蓄电池供电，切忌用其它电源。
喇叭电池盒自购或自制。
喇叭外线采用优质铜芯线，长度最好不超过10米(过长声音小)。
3. 供电异常的学校：请同时安装喇叭和电铃。
有电响铃，停电响喇叭，全自动转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微电脑双编程打铃器说明书
一、显示屏显示符号解释
二、面板按键名称
三、键盘锁功能
在时钟显示状态下，长按[取消/恢复]键２秒钟以上，会解除或启动键盘锁。
上锁后ＬＣ
Ｄ屏左下角会显示“”符号；解锁后“”符号消失。
四、设置时钟及星期
●在时钟显示状态下，按住【时钟】键不放，同时按【星期】键或【时】或【分】键，
可调校星期、小时、分钟。
●系统时钟采用24小时计时制。
五、单双编程模式转换
●打铃器可以实现单、双编程功能的自由切换。
●系统初次上电时默认为单编程打铃模式，此时屏幕内没有“冬季”或“夏季”符号
显示（表示系统处于单编程设定状态），每天最多可设定80次打铃。
●在时钟界面下，长按“单/双”键3秒钟，屏幕内会有“冬季”或“夏季”符号显示，表示系
统进入双编程设定模式，有两套作息时间可预设，每套可实现每天40次打铃设定，此模式下
长按“分种”键3秒，可实现“夏季”与“冬季”状态转换。
长按“单/双”键3秒钟，又可
返回单编程设定状态。
●“夏季”符号显示时，执行已设定的夏季打铃程序；“冬季”符号显示时，执行已设
定的冬季打铃程序。
六、设置定时打铃程序
●在“时钟”界面下，按【程序】键，可进入打铃程序设定界面，连续按【程序】键，
可依次出现：“开――：――1”→“开――：――2”→……E:10,会有80次打
铃时间设置状态（双编程时为40次打铃设置状态；DL-45型有45次打铃设置状态）。
以上每次打铃时间设置状态中，都须分别按【星期】、【时】、【分】键，准确设置星
期（选择每周需要打铃的天数）及时、分（每次打铃的准确时间）。
其中星期的设定
有15种组合可选择：一二三四五六日→一→二→三→四→五→六→日→一三五→二
四六→六日→一二三→四五六→一二三四五→一二三四五六→……依次循环出现。
●最后出现“Ｅ：10”，是代表铃声时间长短（系统默认响铃时间为10秒），此时按【时】、
【分】键可在1～99秒范围之间调整设定铃声长短；
●按【取消/恢复】键时，会将当次打铃时间设置取消（显示“――：――”方能表示
取消）或恢复出来；
●在非“时钟显示”状态下，按【时钟】键，回到“时钟显示”状态；若30秒未按任
何键，系统会自动回到“时钟显示”状态；
●在“时钟显示”状态下，按【自动/手动】键，可进行“开/自动/关”各状态的自由
切换：开自动关
当切换至“开”状态显示时：一直打铃（实现临时打铃）；
当切换至“关”状态显示时：关闭所有打铃程序；
当切换至“自动”状态显示时：系统自动执行已设定的打铃程序；
●正常情况下，所有打铃程序设置完毕后，必须按【自动/手动】键将“自动”符号显
示出来，以实现在“自动”状态下的自动打铃功能；
●不使用的程序必须按【取消/恢复】键及时取消, （必须显示“――：――”才表示
取消）。
七、时钟秒校正功能
打铃器在安装使用一段时间后，为了更加准确及时地把握和校对时钟准确性或发现时钟走时误差较大时需要系统自动调整时，可以启用本打铃器的“时钟秒校正功能”，具
体操作如下：
●时钟界面下，按住【时钟】键不放，同时按【取消/恢复】键2秒钟以上进入秒校正设置
状态，此时：
按【星期】键设置校正间隔时间周期，范围0～7天（值为0时无校正功能）；
●按【小时】键设置正/负校正（例：“-2”表示在设定的间隔周期上时钟自动减慢2秒，
“2”表示在设定的间隔时间周期上时钟自动加快2秒）；
按[分]键设置校正秒数范围0－7数值（值为0时无校正功能），可设定1-7秒的校正值。
八、技术参数
额定电压：220Ｖ/50Hz 适合电压范围：160Ｖ～240Ｖ额定电流：阻性负载2500Ｗ（13Ａ）感性负载2000Ｗ（10Ａ）系统工作电压：３Ｖ（1.5Ｖ电池2节）
九、注意事项
1、若显示屏上显示变弱时，请更换电池。
2、请勿自行修理、分解、改造本产品。
3、请勿使本产品沾染油或进水。
