广厦结构设计教程

广厦结构设计1 纯砖混和底框结构设计1.1 砖混总体信息的合理选取1.1.1 结构计算总层数设置包含框架平面和砖混平面的结构计算平面总层数,结构计算平面可以是包含承台上拉接地梁的基础层、地下室平面层、上部结构平面层和天面结构层，结构层号从1开始到结构计算总层数。

最后生成的结构施工图是按建筑层编号，在平法和梁柱表版的配筋系统中，可在“主菜单枛参数控制信息枛施工图控制”中设置建筑二层对应结构录入的第几层来实现结构层号到建筑层号的自动转化。

1.1.2 绘图窗口X向和Y向最大尺寸。

绘图窗口总体坐标的原点在窗口的左下角，根据所设置的X和Y向最大尺寸CAD可自动控制绘图窗口的大小，输入轴网时，使整个轴网系统离绘图窗口的左边和下边保持一定距离。

当结构平面比较小时，X和Y向最大尺寸可设小一些，使右上角的空白减小；当结构平面比较大，超出当前绘图窗口，X和Y向最大尺寸可设大一些，使结构平面缩进绘图窗口。

此种情况在第一标准层并且还没有输入第二标准层平面数据时，点按按钮窗口的“显示全图”，录入系统自动调整使结构平面在绘图窗口正中，且周边留有一定空白，所以工程师一般不用设置这两参数。

1.1.3 结构形式=0则所有结构平面为框架、框剪或剪力墙结构平面，=1则所有结构平面为砖混平面，=2则底下为框架结构平面，上面为砖混平面。

1.1.4 抗震烈度取6、7、8或9，只影响砖混平面的抗震验算，对底框结构平面，必须在相对应的结构分析程序的总体信息中设置抗震烈度。

1.1.5 楼面刚度类别刚性：1；刚柔性：2；柔性：31.1.6 墙体自重为砌块自重，若考虑抹灰的重量可增加自重数值。

1.1.7 砌体材料（1：砖；2：砼小；3：砼中；4：煤灰）根据砌体所用材料，分别选择砖及空心砖、砼小型空心砌块、砼中型空心砌块、粉煤灰中型空心砌块等。

计算时区别在于他们的抗剪强度和抗压强度。

1.1.8 构造柱是否参与工作（是：1；否：0）当选择1时，将按《广厦建筑结构CAD系统说明书》附录七第9条根据砼构造柱截面积求出墙段的折算截面积来计算承载力，此时结构应隔开间或每开间设置构造柱；当选择0时，将不考虑构造柱实际截面积，而只根据构造柱数量来考虑承载力是否提高10%。

基础施工方案

目录第一章编制依据及说明 0一编制依据 0二编制说明 0第二章结构设计概况 (1)一基础 (1)二主要结构材料 (2)三自然条件 (2)第三章施工总体目标 (3)一工程质量目标及创优措施 (3)二保证措施 (3)三施工工期目标 (3)四安全文明施工目标 (4)第四章施工布置 (4)一施工组织机构网络 (4)二施工队伍简介 (4)三组织安排 (4)第五章施工准备工作 (5)一施工现场准备 (5)二技术准备 (7)三生产准备 (7)四施工机具，设备，劳动力准备 (7)第六章施工网络布置图 (10)一定位测量控制 (10)二标高测量 (10)第七章基础工程施工方法 (10)一施工测量 (10)二基础工程分部 (13)三大体积砼的施工 (18)四基础施工质量过程控制 (19)五安全生产及文明施工 (20)第八章安全保障措施 (20)一组织措施 (20)二制度保障 (21)三思想意识保证 (22)四措施保证 (22)五加强用电管理 (23)六加强设备管理 (24)七加强消防管理 (24)第九章职业健康安全保证体系 (25)一健康管理体系 (25)二施工人员的健康管理 (26)三劳动保护 (27)附图：1 安全领导小组机构图2 施工组织机构图4 施工平面布置图5 施工临时用水，用电平面布置图6 施工安全防护平面布置图7 质量管理体系图9 公司工程管理机构设置10生产设备管理体系11技术质量保证措施12物资管理执行程序文件流程图13物资管理控制程序图重庆广厦城二期c组团10#--16#楼基础施工设计方案第一章：编制依据及说明一本工程施工组织设计编制的依据1 广厦重庆置业公司有关广厦城二期工程。

2 中国建筑西南设计院重庆分院设计的建筑，结构，水电图；《中国建筑西南勘察设计研究院重庆分院》提供的“广厦城二期岩土工程勘察报告”。

3 国家，行业及地方有关政策，法律，法令，法规。

4 国家强制性技术质量标准，施工验收规范，规程。

广厦课程设计

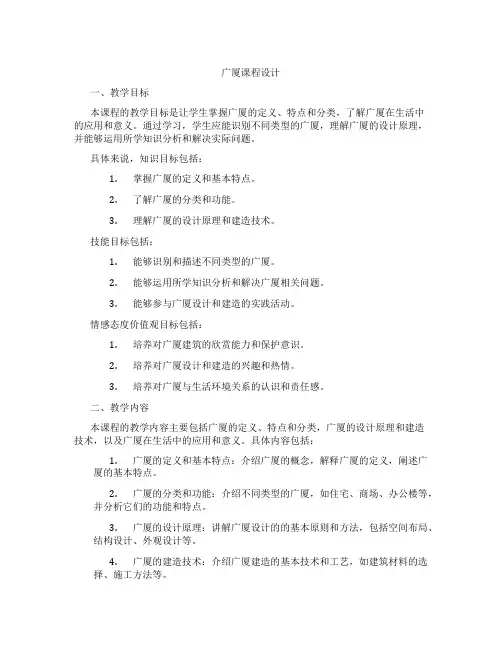

广厦课程设计一、教学目标本课程的教学目标是让学生掌握广厦的定义、特点和分类，了解广厦在生活中的应用和意义。
