VHdl乐曲演奏实验
乐器演奏电路设计-vhdl
重庆交通大学计算机与信息学院设计性实验报告班级：通信工程专业 07 级 2 班姓名（学号）：实验项目名称：乐器演奏电路设计实验项目性质：设计性实验所属课程： VHDL 实验室(中心)：指导教师：徐雯娟实验完成时间： 2009 年 12 月 13 日一、实验目的1，了解普通扬声器的工作原理；2，了解QuartusII4.1中提供了宏功能元件库mega_lpm。
3，使用LPM_ROM参数化存储模块。
二、实验内容及要求要求能够演奏出《友谊地久天长》的曲调或可另选一段较完整的曲调。
（扩展要求：能够从数码管上显示出当前曲调的简谱和频率）三、实验原理1，音符的频率：可以由上图中的U3获得，这是一个数控分频器。
由其clk 端输入一具有较高频率（这里是12MHz）的信号，通过U3分频后由SPKOUT输出，U3对clk 输入信号的分频比由11位预置数Tone[10..0]决定。
SPKOUT的输出频率将决定每一音符的音调，这样，分频计数器的预置值Tone[10..0]与SPKOUT 的输出频率，就有了对应关系。
2，音符的持续时间：须根据乐曲的速度及每个音符的节拍数来确定，图中模块U2的功能首先是为U3提供决定所发音符的分频预置数，而此数在U3输入口停留的时间即为此音符的节拍值。
模块U2是乐曲简谱码对应的分频预置数查表电路，其中设置了乐曲全部音符所对应的分频预置数（一共8个），每一音符的停留时间由音乐节拍和音调发生器模块U1的clk的输入频率决定（如为4Hz）,这8个值的输出由对应于U2的3位输入值Index[2..0]确定。
3，乐谱的存储：在U1中设置了一个7位二进制计数器（计数最大值为65），作为音符数据ROM 的地址发生器。
这个计数器的计数频率若选为4Hz，即每一计数值的停留时间为0.25秒，恰为当全音符设为1秒时，四四拍的4分音符持续时间。
随着U1中的计数器按4Hz的时钟速率作加法计数时，即随地址值递增时，音符数据ROM 中的音符数据将从ROM中通过ToneIndex[2..0]端口输向U2模块，乐曲就开始连续自然地演奏起来了。
用VHDL实现乐曲播放与音乐键盘功能

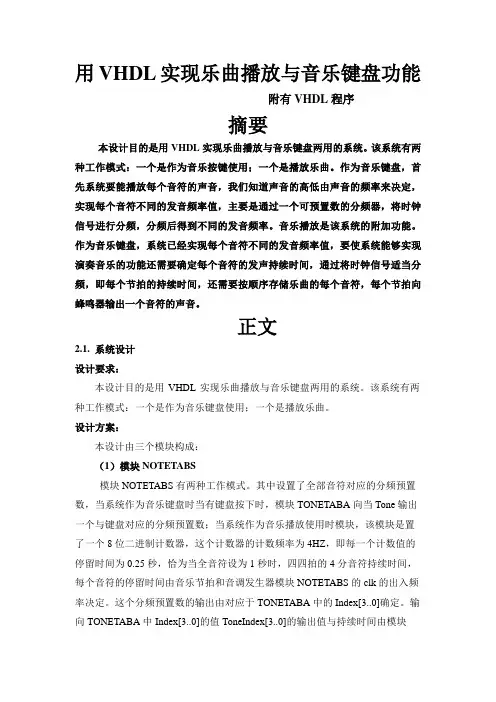

用VHDL实现乐曲播放与音乐键盘功能附有VHDL程序摘要本设计目的是用VHDL实现乐曲播放与音乐键盘两用的系统。
该系统有两种工作模式：一个是作为音乐按键使用；一个是播放乐曲。
作为音乐键盘，首先系统要能播放每个音符的声音，我们知道声音的高低由声音的频率来决定，实现每个音符不同的发音频率值，主要是通过一个可预置数的分频器，将时钟信号进行分频，分频后得到不同的发音频率。
音乐播放是该系统的附加功能。
作为音乐键盘，系统已经实现每个音符不同的发音频率值，要使系统能够实现演奏音乐的功能还需要确定每个音符的发声持续时间，通过将时钟信号适当分频，即每个节拍的持续时间，还需要按顺序存储乐曲的每个音符，每个节拍向蜂鸣器输出一个音符的声音。
正文2.1. 系统设计设计要求：本设计目的是用VHDL实现乐曲播放与音乐键盘两用的系统。
该系统有两种工作模式：一个是作为音乐键盘使用；一个是播放乐曲。
设计方案：本设计由三个模块构成：（1）模块NOTETABS模块NOTETABS有两种工作模式。
其中设置了全部音符对应的分频预置数，当系统作为音乐键盘时当有键盘按下时，模块TONETABA向当Tone输出一个与键盘对应的分频预置数；当系统作为音乐播放使用时模块，该模块是置了一个8位二进制计数器，这个计数器的计数频率为4HZ，即每一个计数值的停留时间为0.25秒，恰为当全音符设为1秒时，四四拍的4分音符持续时间，每个音符的停留时间由音乐节拍和音调发生器模块NOTETABS的clk的出入频率决定。
这个分频预置数的输出由对应于TONETABA中的Index[3..0]确定。
输向TONETABA中Index[3..0]的值ToneIndex[3..0]的输出值与持续时间由模块NOTETABS决定。
（2）模块TONETABA模块TONETABA是乐曲简谱码对应的分频预置数查表电路，模块TONETABA接收模块NOTETABS发出的所要发生的音符的信息，然后查表，找出该音符所对应的分频预置数，并通过Tone端口向模块SREAKERA输出该预置数。
EDA课程设计---乐曲硬件演奏电路的VHDL设计
EDA课程设计题目：乐曲硬件演奏电路的VHDL设计一、 设计题目：乐曲硬件演奏电路的VHDL 设计二、 设计目标：1）能够播放“梁祝”乐曲。
2）能够通过LED 显示音阶。
3）具有“播放/停止”功能，并在此基础上实现“按键演奏”的电子琴功能。
三、 设计原理：1. 音乐基础知识一段简单乐谱由音调和节拍组成，音调表示一个音符唱多高的频率，节拍表示一个音符唱多长的时间。
音符的节拍我们可以举例来说明。
在一张乐谱中，我们经常会看到这样的表达式，如1=C 44、1=G 43……等等。
以43为例加以说明，它表示乐谱中以四分音符为节拍，每一小结有三拍。
比如：图1其中1 、2 为一拍，3、4、5为一拍，6为一拍共三拍。
1 、2的时长为四分音符的一半，即为八分音符长，3、4的时长为八分音符的一半，即为十六分音符长，5的时长为四分音符的一半，即为八分音符长，6的时长为四分音符长。
那么一拍到底该唱多长呢？一般说来，如果乐曲没有特殊说明，一拍的时长大约为400—500ms 。
我们以一拍的时长为400ms为例，则当以四分音符为节拍时，四分音符的时长就为400ms，八分音符的时长就为200ms，十六分音符的时长就为100ms。
2.原理图框图：图2.框图3.原理图说明音乐播放原理说明音符的频率由数控分频器模块Speakera产生。
ToneTaba模块从NoteTabs模块中输入的音符数据，将对应的分频预置数据传送给Speakera模块，并将音符数据送到LED模块显示音阶。
NoteTabs模块中包含有一个音符数据ROM，里面存有歌曲“梁祝”的全部音调，在此模块中设置了一个8位二进制计数器，作为音符数据ROM的地址发生器。
这个计数器的计数频率为4Hz，即每一个数值的停留时间为0.25秒。
例如：“梁祝”乐曲的第一个音符为“3”，此音在逻辑中停留了4个时钟节拍，即1秒钟时间，所对应的“3”音符分频预置数为1036，在Speakera的输入端停留了1秒。
乐曲硬件演奏电路设计
目录目录 0前言： (1)1．题目分析 (1)1.1 功能要求 (1)1.2 性能指标 (1)2．设计方案 (2)2.1顶层实体描述 (2)2.2模块划分 (3)2.3模块描述 (3)2.3.1 Speakera模块 (3)2.3.2 ToneTaba模块 (3)2.3.3 NoteTabs模块 (4)2.4顶层电路图 (5)3．方案实现 (5)3.1 NoteTabs模块仿真及描述 (5)3.2 ToneTaba模块仿真及描述 (5)3.3 Speakera模块仿真及描述 (6)3.4顶层电路仿真及描述 (6)4．硬件测试及说明 (6)5．结论 (7)6．课程总结 (7)7．附录 (8)前言：这次设计实验我做的是乐曲硬件演奏电路设计，通过在系统编程技术课程的学习，我已经学会了用VHDL语言来实现系统要求的电路设计。
VHDL语言具有良好的电路行为描述和系统描述的能力，用VHDL语言进行电子系统的设计非常方便和实用，而基于VHDL的自顶向下的设计方法是其很大的一个优点。
1．题目分析1.1 功能要求（1）播放歌曲（2）简谱码输出显示在数码管显示（3）通过LED灯显示音阶1.2 性能指标（1）乐曲硬件演奏电路的基本原理乐曲都是由一连串的音符组成，每一音符对应着一个确定的频率，按照乐曲的乐谱依次输出这些音符所对应的频率，就可以在扬声器上连续地发出各个音符的音调。
我们知道，组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演奏所需的两个基本要素，所以，掌握好一首歌曲的节奏，就能完整地演奏出来。
（2）音符频率和乐曲节奏多个不同频率的信号可通过对某个基准频率进行分频器获得，本设计中选取750KHz的基准频率，由于clk端输入的是较高频率12MHz信号，可以对其进行16分频。
计数时钟信号作为输出音符快慢的控制信号，时钟快时输出节拍速度就快，演奏的速度也就快，时钟慢时输出节拍的速度就慢，演奏的速度自然降低。

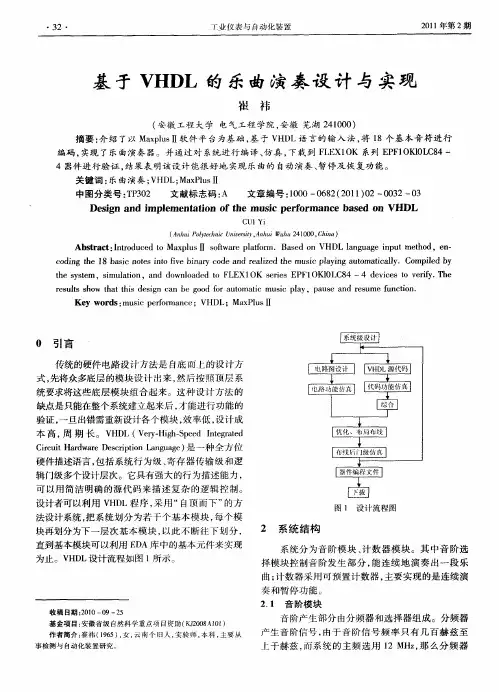

基于VHDL的乐曲演奏设计与实现
硬件述语 言 ， 括系统 行为级 、 包 寄存 器传输 级 和逻
辑 门级多个设计层次。它具有 强大 的行 为描述 能力 ，
可 以用 简 洁 明确 的源代码 来 描述 复 杂 的逻 辑 控制 。 设计者可 以利 用 Ｖ Ｄ Ｈ Ｌ程序 ， 用 “ 采 自顶 而下 ” 的方
图 １ 设 计 流 程 图
事 检 测 与 自动 化 装 置研 究 。
音 阶产生 部分 由分 频器和选 择器组 成 。分频 器
产 生音 阶信 号 ， 由于音 阶信 号频 率 只有 几百 赫 兹 至 上 千赫兹 ， 而系 统 的主 频选 用 １ Ｈ ， 么 分频 器 ２Ｍ ｚ那
２１ ０ １午第 ２期
工 业 仪 表 与 自动化 装 置
４器件进行验证 ， 果表 明该设 计能很好 地 实现 乐 曲的 自动演奏 、 结 暂停及 恢复功 能。
关 键 词 ： 曲 演 奏 ； Ｈ Ｌ Ｍ ｘ ｌｓＩ 乐 Ｖ Ｄ ； ａＰｕ １
中图分 类号 ：Ｐ ０ Ｔ ３２
文献标志码 ： Ａ
文章编号 ：０ ０— ６ ２ ２ １ ）２— ０ ２— ３ １０ ０ ８ （ ０ １ ０ ０ ３ ０
择模块 控制音 阶发 生部 分 ， 连续 地 演奏 出一段 乐 能 曲； 数器采 用可预置 计数器 ， 计 主要实 现 的是连 续演 奏和暂 停功能 。
２ １ 音阶模块 ．
收 稿 日期 ：０ ０— ９—２ ２１ ０ ５
基 金项 目 ： 省 级 自然科 学 重 点 项 目资 助 （ Ｊ０ ８ １ １ 安徽 Ｋ２０ Ａ ０ ） 作者 简 介 ： 崔袜 （ ９５） 女 ， 南 个 旧 人 ， 验 师 ， １６ ， 云 实 本科 ， 要 从 主
ｔ ｅ ｓ ｓｅ ．ｓｍｕ ａｉｎ．ａ ｄ ｄ ｗｎｏ ｄ ｄ ｔ ＥＸ１ ｈ ｙ ｔｍ ｉ ｌｔｏ ｎ ｏ ｌａ ｅ ｏ ＦＬ ＯＫ ｅ ｉｓ ＥＰＦ１ ｓ ｒｅ ＯＬＣ８ — ４ ｄ ｖｃ ｓ ｔ ｅ ｆ ． ｅ ０ＫＩ ４ ｅ ｉｅ ｏ ｖ ｒ ｙ Ｔｈ ｉ ｒ ｓ ｔ ｈ ｗ ｈ ｔｔ ｉ ｅ ｉｎ ｃ ｎ ｂ ｏ ｄ ｆ ｒａ ｔ ｍａｉ ｓｃ ｐ ａ ｅ ｕｌ ｓ ｏ ｔａ ｈ ｓｄ ｓｇ ａ ｅ ｇ ｏ ｏ ｕ ｏ ｔｃ ｍｕ ｉ ｌｙ，ｐ ｕ ｅ ａ ｄ ｒ ｓ ｍ ｅ ｆｎｃｉｎ． ｓ ａ ｓ ｎ ｅ ｕ ｕ ｔｏ
课程设计(论文)基于vhdl的简易乐曲演奏器的设计
1 引言VHDL是一种硬件描述语言，它可以对电子电路和系统的行为进行描述，基于这种描述，结合相关的软件工具，可以得到所期望的实际电路与系统。
使用VHDL语言描述的电路，可以进行综合和仿真。
然而，值得注意的是，尽管所有VHDL代码都是可仿真的，但并不是所有代码都能综合。
VHDL被广泛使用的基本原因在于它是一种标准语言，是与工具和工艺无关的，从而可以方便地进行移植和重用。
VHDL两个最直接的应用领域是可编程逻辑器件(PLD)和专用集成电路(ASIC)，其中可编程逻辑器件包括复杂可编程逻辑器件(CPLD)和现场可编程门阵列(FPGA)。
关于VHDL最后要说明的是：与常规的顺序执行的计算机程序不同，VHDL 从根本上讲是并发执行的。
在VHDL中，只有在进程(PROCESS)、函数(FUNCTION)和过程(PROCEDURE)内部的语句才是顺序执行的。
本课程设计主要是基于VHDL文本输入法设计乐曲演奏电路，该系统基于计算机中时钟分频器的原理，采用自顶向下的设计方法来实现，通过按键输入来控制音响或者自动演奏已存入的歌曲。
系统实现是用硬件描述语言VHDL按模块化方式进行设计，然后进行编程、时序仿真、电路功能验证，奏出美妙的乐曲（当然由于条件限制，暂不进行功能验证，只进行编程和时序仿真）。
该设计最重要的一点就是通过按键控制不同的音调发生，每一个音调对应不同的频率，从而输出对应频率的声音。
我们知道，与利用单片机来实现乐曲演奏相比，以纯硬件完成乐曲演奏电路的逻辑要复杂得多，如果不借助于功能强大的EDA工具与硬件描述语言，仅凭传统的数字逻辑技术，即使最简单的演奏电路也难以实现。
2 整体功能介绍2.1准备知识在本次设计中采用了铃声《北京欢迎你》作为要播放的乐曲，它的旋律如下：3 5 3 2 3 2 3 3 2 6 1 3 2 22 1 6 1 23 5 2 3 6 5 6 2 1 12 1 6 1 23 5 2 3 6 5 5 3 －2 3 2 1 5 6 2 5 3 3 2 3 （加粗表示低音，其他为中音）根据声乐知识，组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演奏所需的两个基本要素，获取这两个要素所对应的数值以及通过纯硬件的手段来利用这些数值实现所希望乐曲的演奏效果是本实验的关键。
VHDL实验：乐曲演奏
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY song IS PORT( clk_4MHz, clk_4Hz: IN STD_LOGIC; --预置计数器和乐谱产生器的时钟 digit: BUFFER STD_LOGIC_VECTOR(6 DOWNTO 0); --低三位表示低音，中间三位表示中音，最高位表示高音；本 曲仅仅有高音1，故此用1位表示。 speaker: out STD_LOGIC --扬声器 ); END song; ARCHITECTURE song_arch OF song IS
WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN WHEN
44=>digit<="0001000"; 46=>digit<="0010000"; 48=>digit<="0000011"; 50=>digit<="0001000"; 52=>digit<="0000110"; 54=>digit<="0000110"; 56=>digit<="0000101"; 58=>digit<="0000101"; 60=>digit<="0000101"; 62=>digit<="0000101"; 64=>digit<="0011000"; 66=>digit<="0011000"; 68=>digit<="0000111"; 70=>digit<="0010000"; 72=>digit<="0000110";
乐曲硬件演奏电路的VHDL设计
乐曲硬件演奏电路的VHDL设计1.Songer顶层文件模块:LIBRARY IEEE; -- 硬件演奏电路顶层设计 USE IEEE.STD_LOGIC_1164.ALL; ENTITY Songer ISPORT ( CLK4MHZ : IN STD_LOGIC; --音调频率信号 CLK8HZ : IN STD_LOGIC; --节拍频率信号 pause: IN STD_LOGIC;CODE1 : OUT STD_LOGIC_VECTOR (3 DOWNTO 0);-- 简谱码输出显示 HIGH1 : OUT STD_LOGIC; --高8度指示 SPKOUT : OUT STD_LOGIC );--声音输出 END; ARCHITECTURE one OF Songer IS COMPONENT NoteTabsPORT ( clk : IN STD_LOGIC;SWITCH: IN STD_LOGIC;ToneIndex : OUT STD_LOGIC_VECTOR (3 DOWNTO 0) ); END COMPONENT; COMPONENT ToneTabaPORT ( Index : IN STD_LOGIC_VECTOR (3 DOWNTO 0) ; CODE : OUTSTD_LOGIC_VECTOR (3 DOWNTO 0) ; HIGH : OUT STD_LOGIC;Tone : OUT STD_LOGIC_VECTOR (10 DOWNTO 0) ); END COMPONENT;COMPONENT SpeakeraPORT ( clk : IN STD_LOGIC;Tone : IN STD_LOGIC_VECTOR (10 DOWNTO 0); SpkS : OUT STD_LOGIC ); END COMPONENT;SIGNAL Tone : STD_LOGIC_VECTOR (10 DOWNTO 0);SIGNAL ToneIndex : STD_LOGIC_VECTOR (3 DOWNTO 0);BEGINu1 : NoteTabs PORT MAP (clk=>CLK8HZ,SWITCH=>pause,ToneIndex=>ToneIndex); u2 : ToneTaba PORT MAP(Index=>ToneIndex,Tone=>Tone,CODE=>CODE1,HIGH=>HIGH1); u3 : Speakera PORT MAP(clk=>CLK4MHZ,Tone=>Tone, SpkS=>SPKOUT ); END;2.音乐节拍和音调发生器（NoteTabs.VHD）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY NoteTabs ISPORT ( clk : IN STD_LOGIC; switch: IN STD_LOGIC;ToneIndex : OUT STD_LOGIC_VECTOR (3 DOWNTO 0) ); END;ARCHITECTURE one OF NoteTabs ISCOMPONENT MUSIC --音符数据ROM PORT(address : IN STD_LOGIC_VECTOR (7 DOWNTO 0);inclock : IN STD_LOGIC ;q : OUT STD_LOGIC_VECTOR (3 DOWNTO 0));END COMPONENT;SIGNAL Counter : STD_LOGIC_VECTOR (7 DOWNTO 0); BEGINCNT8 : PROCESS(clk,Counter)BEGINIF Counter=138 THEN Counter Counter , q=>ToneIndex, inclock=>clk); END;3.简谱码对应的分频预置数查表电路（ToneTaba.VHD）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY ToneTaba ISPORT ( Index : IN STD_LOGIC_VECTOR (3 DOWNTO 0) ; CODE : OUTSTD_LOGIC_VECTOR (6 DOWNTO 0) ; HIGH : OUT STD_LOGIC;Tone : OUT STD_LOGIC_VECTOR (10 DOWNTO 0) ); END;ARCHITECTURE one OF ToneTaba IS BEGINSearch : PROCESS(Index)BEGINCASE Index IS -- 译码电路，查表方式，控制音调的预置数 WHEN \WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN \ WHEN OTHERS => NULL; END CASE; END PROCESS; END;4.数控分频与演奏发生器（Speakera.VHD）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY Speakera ISPORT ( clk : IN STD_LOGIC;Tone : IN STD_LOGIC_VECTOR (10 DOWNTO 0); SpkS : OUT STD_LOGIC ); END; ARCHITECTURE one OF Speakera ISSIGNAL PreCLK, FullSpkS : STD_LOGIC; BEGINDivideCLK : PROCESS(clk)VARIABLE Count4 : STD_LOGIC_VECTOR (3 DOWNTO 0) ; BEGINPreCLK 11 THEN PreCLK。
简易电子琴的VHDL仿真与实现
简易电子琴的VHDL 设计与实现一.设计课题与任务要求：设计制作一个简易电子琴演奏器。
原理概述：依据声乐知识，产生音乐的两个因素是音乐频率的持续时刻，音乐的十二平均率规定，每两个八音度之间的频率相差一倍，在两个八音度之间，又可分为12个半音。
每两个半音的频率比为4。
另外，音名A〔乐谱中的低音6〕的频率为440HZ，音名B到C之间，E到F 之间为半音，其余为全音。
由此能够计算出乐谱中从低音1到高音1之间每个音名的频率如下表所示。
全然要求：1、用8×8点阵显示“1234567”七个音符构成的电子琴键盘。
其中点阵的第一列用一个LED点亮表示音符“1”，第二列用二个LED点亮表示音符“2”，依此类推，如以如下面图所示。
图1点阵显示的电子琴键盘2、用BTN1～BTN7七个按键模拟电子琴手动演奏时的“1234567”七个音符。
当某个按键按下时，数码管显示相应的音符，点阵上与之对应的音符显示列全灭，同时蜂喊器演奏相应的声音；当按键弹开时数码管显示的音符灭掉，点阵显示恢复，蜂喊器停止声音的输出。
以如下面图所示为按下BTN3按键时点阵的显示情况。
图2按键按下后的点阵显示3、由拨码开关切换选择高、中、低音，并用数码管进行相应的显示。
4、通过按键BTN0进行复位，操纵点阵显示图1的初始状态。
提高要求：1、可通过一个拨码开关进行手动/自动演奏的切换，并与点阵显示配合增加自动演奏乐曲曲折折曲曲折折折折曲曲折折曲曲折折折折折折的功能。
2、增加手动演奏的音符存储、播放功能。
二．系统设计〔包括设计思路、总体框图、分块设计〕1.设计思路讲明：电子琴的设计包括七个模块：弹奏模块keyplay、自动演奏模块autoplay、查表及显示模块table、分频模块fenpin、存储模块store、七段数码管显示模块seg7和点阵的显示模块lattice。
弹奏模块keyplay依据按键动作key，和高中低模式选择mode产生指示音调的index_key。
乐曲演奏实验报告
乐曲演奏实验报告一、实验目的1.学习VHDL 基本单元电路的设计应用，进一步掌握EDA 的多层次设计方法。
2.学习利用数控分频器设计硬件乐曲演奏电路。
二、实验内容及要求1.实验内容利用可编程逻辑器件FPGA ，设计乐曲硬件电路，可自动演奏乐曲。
2.实验要求要求能够自动演奏出《梁祝》的曲调。
三、实验原理实验结构框图《梁祝》简谱如下：音乐发生器 NoteTabs 音符译码电路 ToneTaba 数控分频电路 Speakera时钟信号1（4HZ ）时钟信号2（12MHZ ） 数码管显示 对应简谱扬声器发生 二极管显示音符高低简谱中音符和频率的关系如下：低音名频率(Hz) 中音名频率(Hz) 高音名频率(Hz)低音1 261.63 中音1 523.25 高音1 1046.5低音2 293.66 中音2 587.33 高音2 1174.66低音3 329.63 中音3 659.25 高音3 1318.51低音4 349.23 中音4 698.46 高音4 1396.92低音5 392.00 中音5 783.99 高音5 1567.98低音6 440.00 中音6 880.00 高音6 1760低音7 493.88 中音7 987.76 高音7 1975.52组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能演奏所需的两个基本要素：1.音符的频率可以由图中的speakera获得，它是一个数控分频器，SPKOUT的输出频率将决定每一个音符的音调。
2.音符的持续时间需根据乐曲的速度和每个音符的节拍数来确定，模块Tonetaba的功能首先为Speakera提供决定所发音符的分频预置数，而此数在Speakera输入口停留时间即为此音符的节拍值，每一音符的停留时间由音乐节拍和音调发生器模块NoteTabs 的clk的输入频率决定，计数时钟信号作为输出音符快慢的控制信号，时钟快时输出节拍速度就快，演奏的速度也就快，时钟慢时输出节拍的速度就慢，演奏的速度自然降低。
vhdl实验报告--蜂鸣器
VHDL实验报告一、实验目的1、掌握蜂鸣器的使用；2、通过复杂实验，进一步加深对VHDL语言的掌握程度。
二、实验原理乐曲都是由一连串的音符组成，因此按照乐曲的乐谱依次输出这些音符所对应的频率，就可以在蜂鸣器上连续地发出各个音符的音调。
而要准确地演奏出一首乐曲，仅仅让蜂鸣器能够发声是不够的，还必须准确地控制乐曲的节奏，即每个音符的持续时间。
由此可见，乐曲中每个音符的发音频率及其持续的时间是乐曲能够连续演奏的两个关键因素。
乐曲的12平均率规定：每2个八度音(如简谱中的中音1与高音1)之间的频率相差1倍。
在2个八度音之间，又可分为12个半音。
另外，音符A(简谱中的低音6)的频率为440Hz，音符B到C之间、E到F之间为半音，其余为全音。
由此可以计算出简谱中从低音l至高音1之间每个音符的频率，如表2.1所示。
音名频率/Hz音名频率/Hz音名频率/Hz低音1261.6 中音1523.3 高音11045.5低音2293.7 中音2587.3 高音21174.7低音3329.6 中音3659.3 高音31318.5低音4349.2 中音4698.5 高音41391.1低音5392 中音5784 高音51568低音6440 中音6880 高音61760低音7493.9 中音7987.8 高音71975.5表2.1 简谱音名与频率的对应关系产生各音符所需的频率可用一分频器实现，由于各音符对应的频率多为非整数，而分频系数又不能为小数，故必须将计算得到的分频数四舍五入取整。
若分频器时钟频率过低，则由于分频系数过小，四舍五入取整后的误差较大；若时钟频率过高，虽然误差变小，但分频数将变大。
实际的设计应综合考虑两方面的因素，在尽量减小频率误差的前提下取合适的时钟频率。
实际上，只要各个音符间的相对频率关系不变，演奏出的乐曲听起来都不会走调。
音符的持续时间须根据乐曲的速度及每个音符的节拍数来确定。
因此，要控制音符的音长，就必须知道乐曲的速度和每个音符所对应的节拍数，本例所演奏的乐曲的最短的音符为四分音符，如果将全音符的持续时间设为1s的话，那么一拍所应该持续的时间为0.25秒，则只需要提供一个4HZ的时钟频率即可产生四分音符的时长。
乐曲硬件演奏电路的VHDL设计报告
EDA课程设计题目：乐曲硬件演奏电路的VHDL设计专业：通信工程班级：通信071姓名：葛鹏学号：0710920101一、设计题目：乐曲硬件演奏电路的VHDL设计二、设计目标：了解一般乐曲演奏电路设计设计方法,学习VHDL语言，熟悉EDA设计软件QuartusII和MAX+plusⅡ，加强独立完成电子设计的能力。
（1）能够播放“梁祝”乐曲。
（2）能够通过LED显示音阶。
（3）（选作）具有“播放/停止”功能，并在此基础上实现“按键演奏”的电子琴功能。
主芯片型号为FLEX10K10LC84-4三、实验电路的工作原理：(演奏电路逻辑图)组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能够连续演奏所需的两个基本要素，设计演奏电路的关键就是获得这两个要素所对应的数值以及通过纯硬件的手段来利用这些数值实现所希望乐曲的演奏效果。
演奏电路逻辑图有三部分：音乐节拍和音调发生器、简谱码对应的分频预置数查表电路、数控分频与演奏发生器。
演奏电路逻辑图：四、设计内容：1.完成程序的编辑工作。
2.将音乐数据制作成LMP_ROM文件.3.将程序加载到MAX+plusⅡ中进行编译、仿真，并保存仿真结果。
4.到实验室进行下载验证。
引脚进行锁定，然后下载到实验芯片中观察实验结果。
五、仿真结果：1.音乐节拍和音调发生器（NoteTabs.VHD）notetabs模块中设置了一个8位二进制计数器（计数最大值138），作为音符数据ROM的地址发生器。
这个计数器的计数频率选为4Hz，即每一个计数值的停留时间为0.25秒，恰为当全音符设为1秒时，四四拍的4分音符持续时间。
随着notetabs模块中的计数器按4Hz的时钟速率作为加法计数时，即随地址值递增时，音符数据ROM中的音符数据将从ROM中通过ToneIndex[3..0]端口输向ToneTaba模块，“梁祝”乐曲就开始连续自然的演奏起来了。
Notetabs模块仿真图：2.简谱码对应的分频预置数查表电路（ToneTaba.VHD）音符的持续时间需根据乐曲的速度及每个音符的节拍数来确定，tonetaba模块的功能首先是为speakera提供决定所发音符的预置数，而此数在speakera输入口停留的时间即为此音符的节拍值。
用VHDL语言设计简易电子琴演奏
基于VHDL语言设计简易电子琴演奏电路摘要：生活中一首简单的歌也要遵循基本的乐理知识，歌曲要有固定的节拍，即每多少分音符为一拍，每小节几拍。
因此，拍子是音乐中最重要的组成部分，本课程设计主要采用EDA技术，基于VHDL语言设计一个简易的八音符电子琴，并且可以选择通过按键输入或者自动演奏来奏出存入的乐曲。
课程设计中，程序运行平台为MAX+plusIIo根据音符的分频预置数来弹奏出不同的音符，将演奏出的《小红帽》既而再通过各个子模块，编程，仿真，达到最终的验证。
关键字：EDA；VHDL；电子琴；音符；频率一、设计说明(一)EDA的技术及其发展当今世界，电子技术有了突飞猛进的发展，这使得现代电子产品融入并运用于各个领域，其性能也在逐步地提高。
现代电子技术的核心是EDA,EDA是电子设计自动化(ElectronicDesignAutomation)缩写，是90年代初从CAD、CAM、CAT和CAE的概念发展而来的，以硬件描述语言为系统逻辑描述的主要表达方式,并以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计电子系统到硬件系统。
EDA工具从数字系统设计的单一领域，发展到今天，应用范围已涉及模拟、微波等多个领域，包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。
可以说，EDA技术为现代电子理论和设计的表达与实现提供了可能。
(二)VHDL语言的特点常用硬件描述语言有VHDL、Verilog和ABEL语言，其中VHDL语言用的较为广泛，它的全英文名VHSIC(VeryHighSpeedIntegratedCircuit)HardwareDescriptionLanguage,是以高级描述语言，系统级仿真和综合技术为特点，采用“自顶向下”的设计理念，VHDL具有很强的电路描述和建模能力，能从多个层次对数字系统进行建模和描述，从而大大简化了硬件设计任务，提高了设计效率和可靠性。
