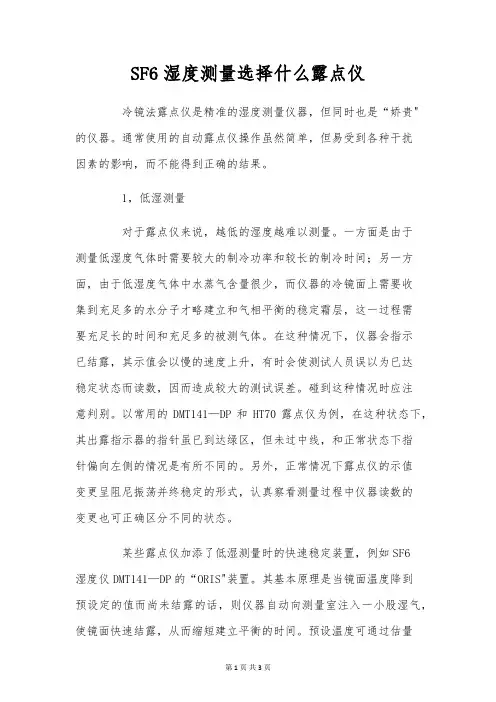

SF6湿度测量选择什么露点仪
SF6湿度测量选择什么露点仪冷镜法露点仪是精准的湿度测量仪器，但同时也是“娇贵"的仪器。
通常使用的自动露点仪操作虽然简单，但易受到各种干扰因素的影响，而不能得到正确的结果。
1，低湿测量对于露点仪来说，越低的湿度越难以测量。
一方面是由于测量低湿度气体时需要较大的制冷功率和较长的制冷时间；另一方面，由于低湿度气体中水蒸气含量很少，而仪器的冷镜面上需要收集到充足多的水分子才略建立和气相平衡的稳定霜层，这一过程需要充足长的时间和充足多的被测气体。
在这种情况下，仪器会指示已结露，其示值会以慢的速度上升，有时会使测试人员误以为已达稳定状态而读数，因而造成较大的测试误差。
碰到这种情况时应注意判别。
以常用的DMT141—DP和HT70露点仪为例，在这种状态下，其出露指示器的指针虽已到达绿区，但未过中线，和正常状态下指针偏向左侧的情况是有所不同的。
另外，正常情况下露点仪的示值变更呈阻尼振荡并终稳定的形式，认真察看测量过程中仪器读数的变更也可正确区分不同的状态。
某些露点仪加添了低湿测量时的快速稳定装置，例如SF6湿度仪DMT141—DP的“ORIS"装置。
其基本原理是当镜面温度降到预设定的值而尚未结露的话，则仪器自动向测量室注入一小股湿气，使镜面快速结露，从而缩短建立平衡的时间。
预设温度可通过估量待测气体的湿度来确定，对SF6湿度仪DMT141—DP通常可选－40℃或－50℃。
正确使用该装置可有效缩短测量时间。
但该装置的使用也受到诸多因素的制约，在某些情况下反而会产生震荡，使测量失败。
此时，必须使该装置退出运行。
2，温度的影响由于露点仪是通过冷却镜面使水蒸气凝露来测量气体湿度的，环境温度的高处与低处一定影响到制冷的效果。
对于大多数测量下限为－60℃的露点仪，如DMT141—DP和HT70露点仪，在酷热的夏季环境温度很高时测量湿度较低的气体，有可能显现仪器的制冷量达不到要求的情况，即镜面温度已无法再下降，但却始终没有结露。
SF6气体试验作业指导书
对室内SF6设备作业时通风不良
中毒
低风险
进入室内的SF6设备进行试验前，必须开启抽风机通风不少于15min；试验人员在检测过程中，通风必须始终保持良好
4
误触碰
部分停电
低风险
测试管道、法兰在机构箱内的开关或取样口附近有触点开关的设备时，注意防止误触碰，必要时悬挂红布或设置挡板隔离，也可设置专人监护
5
1）包扎前，应把设备表面清理
干净；
2）包扎的体积不宜太大，较大
体积可分别包扎；
3）塑料薄膜保证无破裂，不容
许多次使用
2
启动仪器
连接电源，打开仪器开关
仪器检测正常
1）电源符合仪器要求；
2）检查仪器接地线良好；
3）测试仪器对SF6气体有响应
3
定量检漏
每个包扎部位泄漏量不大于
30×106（体积比）
仪器测量准确
头进行清理，确定没有灰尘或凝
结物排出（如果有灰尘或凝结物存在，必须等排出物没有后才能
选用不锈钢或黄铜制造。禁止使用
铁材接头。
2）必要时用500W以上的电吹
进行测试，否则放弃该次试验）
风干燥接头部位
2
连接试验管道
选择合适的试验连接管道。连
符合规范要求的
1）试验管道可选用无缝不锈钢
管、铜管和聚四氟乙烯；管壁厚不
5
4. 3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南
便携冷镜式水露点分析仪PPT解读
天然气含水汽量表示方法
1、湿度 绝对湿度：单位体积（m3）天然气所含水汽重量（g），用E表示 相对湿度：绝对湿度与相同条件下饱和绝对湿度的比值，Es 2、水露点：天然气在一定压力下结出第一个水露珠时的温度 注意：水的饱和蒸气压随温度降低而降低，相对湿度愈大，水露点 愈高。 天然气水分测定 露点法 测定天然气水露点，可直接查出在该温度下的水的饱和蒸汽压PS 根据道尔顿定律可算出天然气含水量。 V水%=y水=PS/P总
CHANDLER process Instruments
按天然气ห้องสมุดไป่ตู้类组成分类
干气：１基方井口流出物中C5以上重烃液体含 量低于＜10cm3。 湿气：１基方井口流出物中C5以上重烃液体含 量高于＞10cm3。 贫气：１基方井口流出物中C3以上烃类液体含 量低于＜100cm3。 富气：１基方井口流出物中C3以上烃类液体含 量高于＞100cm3。 按酸气含量分类 按酸气(硫化物和CO2)含量的多少，天然气可分为酸性气和洁气。 H2S含量＞20mg/m3称为酸性气
呈“分散状”。水在镜面上容易凝聚在一起，不易分散。
☆霜点和露点：用等压冷却的方法使被测气样中的水蒸气在一个水平 镜面上开始出现霜或露，此时的镜面温度即为该气样的霜点或露点。 ☆冷壁效应：除镜面外，仪器其余部分和管子的温度应高于气体中水 分露点至少2 ℃，否则，水蒸气将在最冷点凝结，改变了气样中水分 含量 ☆过冷现象 如果样气水分含量低时，冷却镜面时竟可能慢一些，降温速度太快 可能造成“过冷”。我们知道，在一定条件下，水汽达到饱和状态时， 液相仍然不出现，或者水在零度以下时仍不结冰，这种现象称为过 饱和或“过冷”。 4.露点仪维护 · 使用仪器前、后都要进行吹扫，不要留水渍在镜面。 · 清洁镜面上的污染物，不要造成镜面划痕。 · 更换乙二醇过滤芯（白芯变黑）时，注意乙二醇过滤器密封圈完好。 · 保持目镜清晰，便于观察。
便携式红外SF6气体定量检漏仪技术规范书
产品技术规范书（图片仅供参考）设备名称：便携式SF6气体定量检漏仪型号：生产厂家：产品编码：品牌：一、概述随着国内变电站电压等级的逐步提高，目前电力部门SF6高压断路器的使用量大约以15%/年的速度增长，在高压、超高压及特高压开关领域，SF6气体几乎成为唯一的绝缘和灭弧介质，但SF6高压开关大多是安装在室内，空气流动较为缓慢，一旦SF6气体发生泄露，容易造成局部缺氧，致使工作人员因缺氧窒息，对人员生命安全造成极大的安全隐患。
因为绝缘程度降低，同时也对高压断路器的灭弧效果极大程度的降低，对断路器本体造成损坏。
因此一旦发现SF6气体发生泄露，就必须采取相应的措施，准确寻找到泄漏点，对泄漏点进行修复，及时消除高压断路器的安全隐患。
便携式SF6气体定量检漏仪是一款高精度、高灵敏度的运用非分散红外（NDIR）技术来定位和量化泄漏的泄漏探测器。
主要应用于电力行业GIS和SF6充气式设备的泄露检测。
可对SF6气体电气设备进行定性及定量检测。
通过包扎法测出SF6气体电气设备的年泄漏率。
同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。
应用范围：●高压开关设备●直升飞机转子叶片●气体输送系统●检测灭火器●建筑物通风率研究●检测危险物●贮存容器产品优势：★无放射源，无辐射危险★无需耗材,无需定期更换高压高纯氩气★无接近高压气体的危险★无需定期更换传感器，无须二次投资，性价比高★性能稳定，维护费用低。
无需每年做线性校准无易损件★不受湿度影响,不受环境污染影响，无本底影响误差★高灵敏度探测泄露可达0.1ppmv★严重泄露或SF6浓度达到100%时不会污染或损坏检测器二、技术特点1. 能对SF6电气设备的泄露进行定性及定量的检测。
2. 能准确定位SF6气体电气设备的泄露故障点。
3. 同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现。
4. 独具匠心的操作界面，简洁实用的人机的交互方式，给用户良好的视觉享受5. 采用非分散红外（NDIR）技术，德国原装进口世界顶尖品牌传感器.6. 测试速度快，3s即可达到数据稳定状态，数据重复性好。
冷镜式精密露点仪技术参数
冷镜式精密露点仪技术参数
该精密露点仪还应具备以下特点：
①采用基本的冷镜式露点仪测量原理。
②高性能数字控制回路技术。
③量程范围宽，环境温度-40℃至+90℃时，测量范围为小于（0.5～100）％R.H。
④露点，温度和相对湿度输出，无漂移。
⑤坚固，IP65工业等级。
⑥最高可测至+130℃。
⑦该精密式露点仪应有自动补偿系统，包括自动平衡补偿（ABC）。
⑧定期能对传感器光强度进行再平衡，补偿由于污染引起的光强度减少。
⑨应提供具有法律地位的第三方检定机构的合格证书为验收主要依据。
⑩该设备的主要构成为：主机、露点传感器、温度传感器、连接电缆、电源线、232连接线、说明书、软件。
SF6气体中水分危害及微水测量要点
SF6气体中水分危害及微水测量要点摘要：本文详细分析SF6气体中水分危害以及微水测量的要点。
在实际测量过程中要注重在不同的温度下，按照规范化的步骤运用露点法、阻容法测量SF6气体中水含量和其他成分。
此外，在测量时，需要注意控制测量接口与设备的距离，以及确定所使用的材料、仪器、断路器、设备质量没有任何问题，这样才能确保测量结果精准，有效提高测量的准确性，进而根据得出的结果，明确微水含量是否超标，促进测量工作的有效进行。
关键词：SF6气体；水分危害；微水测量；要点前言SF6(六氟化硫)气体是一种无色无味的化学物质，而且，具有稳定性，其电气性质良好，在不同环境中性质不易发生改变，不易燃烧。
在实际的工作中，以SF6气体为绝缘介质的电气设备称为SF6电气设备并广泛应用于电力系统当中，SF6已成为一种重要的介质。
但是，如果SF6气体中的水分含量较多，将无法确保设备运行平稳，因此，应在运用之前了解水分过多的来源及危害，并应用多种方法测量SF6气体微水，并根据得出的测量结果进行判断和分析，才能保证设备可靠运行。
SF6设备中水分的来源①新气带入：由于SF6气体含有水份，在充气时由钢瓶直接充入设备中。
②安装过程带入：在SF6设备装配时，特别是组合电器安装过程中将空气中的水份带入设备中。
通常在装配完毕后要进行抽真空及充氮气冲洗，但并不能把设备中水份完全清除。
在充气过程中，充气管道及减压阀门上附着的水分均有可能被带充入设备中。
③外部渗入：空气中水蒸汽逐渐渗透到设备内部，造成设备中含水量增高④材料析出：由设备中的绝缘材料，如环氧树脂隔板等零部件随时间的延长逐渐释放出水份。
但其数量较大，是影响设备运行后湿度水平的重要因素之一SF6气体中水分危害从多方面分析SF6气体中水分的危害，可总结为以下几点：一，当设备中SF6气体的水量超标，会导致空气湿度偏高，设备和绝缘材料上有很多水珠在表面凝结，影响绝缘性能，难以确保设备线路绝缘，在此种情况下，很容易引发触电事故。
气体检漏红外成像仪产品技术要求标准2023年
VOCs 气体检漏红外成像仪本标准规定 VOCs 气体检漏红外成像仪(以下简称成像仪) 的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于 VOCs 气体检漏红外成像仪。
该产品用于非接触测温，检测气体泄漏和热成像。
该产品可用于有瓦斯、煤尘爆炸危险的场景。
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本 (包括所有的修改单) 适用于本文件。
GB 3836.1-2010 爆炸性环境第 1 部分：设备通用要求GB 3836.4-2010 爆炸性环境第 4 部分：由本质安全型“i”保护的设备GB 3836.8-2014 爆炸性环境第 8 部分：由“n”型保护的设备GB/T 3836.22-2017 爆炸性环境第 22 部分：光辐射设备和传输系统的保护措施GB/T 19870-2018 工业检测型红外成像仪Q/GDW 11304.2-2015 电力设备带电检测仪器技术规范第 2 部分：电气设备检测用红外成像仪技术规范Q/GDW 11304.1- 2015 电力设备带电检测仪器技术规范第 1 部分：带电检测仪器通用技术规范GB/T 4208-2017 外壳防护等级 (IP 代码)GB4943.1—2011 信息技术设备安全第一部分：通用要求GB/T2423.1-2008 GB/T2423.2-2008 GB/T2423.3-2016电工电子产品环境试验第 2 部分：试验方法试验 A：低温电工电子产品环境试验第 2 部分：试验方法试验 B：高温环境试验第 2 部分：试验方法试验Cab：恒定湿热试验GB/T2423.10-2019 环境试验第 2 部分：试验方法试验 Fc：振动 (正弦) GB/T2423.5-2019 环境试验第 2 部分：试验方法试验 Ea 和导则：冲击GB/T 17626.8-2006 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T25480-2010 仪器仪表运输、贮存基本环境条件及试验方法GB/T 9969-2008 GB/T 191-2008 工业产品使用说明书总则包装储运图示标志3.1 防爆类型：VOCs 气体检漏红外成像仪，标记为“Ex ic nC op is IIC T4 Gc”。
便携冷镜式水露点分析仪PPT
天然气含水汽量表示方法
1、湿度 绝对湿度：单位体积（m3）天然气所含水汽重量（g），用E表示 相对湿度：绝对湿度与相同条件下饱和绝对湿度的比值，Es 2、水露点：天然气在一定压力下结出第一个水露珠时的温度 注意：水的饱和蒸气压随温度降低而降低，相对湿度愈大，水露点 愈高。 天然气水分测定 露点法 测定天然气水露点，可直接查出在该温度下的水的饱和蒸汽压PS 根据道尔顿定律可算出天然气含水量。 V水%=y水=PS/P总
AMETEK process Instruments
·取样管线中不能含有液态水、烃类、甲醇等。 2.2露点仪制冷剂管线连接 ·CO2(制冷剂)瓶——M20X1.5(外)转1/4NPT-1/8NPT（带卡套）— —1/8不锈钢制冷剂管——1/4NPT-1/8NPT（带卡套）接头——快速 安装接头——冷凝器 2.3仪表供电 ·仪器配有电源适配器，初次充电时间为8小时。 ·仪器缺电时会显示9999提示。 3．露点仪测试操作步骤 3.1打开样气入口阀门，吹扫仪器约5分钟。 3.2间断关闭样品气出口阀，调节样品气出口阀，确保气体在满压情 况下连续流过冷却器，调节样品气出口阀，使出口气体流量很小，用 手指尖感觉到即可，流量给为5ml/min。 3.3打开液晶温度显示电源，确认最右边小数点不闪。若小数点在
湿度计量单位之间的换算
绝对湿度——mg/m³ 体积百万分比——ppmv 质量百万分比——ppmw 露点温度——℃ 相同测量条件下： <一>lb/MMscf 转化为 ppmv, 乘以 21.06. <二>lb/MMscf 转化为 mg/m3乘以 16.02. <三> mg/m3转化为ppmv乘以1.314.
SF6微水露点仪
SF6微水露点仪一、SF6微水露点仪产品概述JKSF80型SF6气体微量水分测定仪(以下简称JKSF80)是本公司最新开发的智能型测量仪器。
本产品依据国家电力行业标准DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》采用原装进口高精度的露点变送器和最新的数字电路控制技术研发设计的。
本仪器采用智能化自校准技术，采用彩色高亮液晶触摸屏，高精度、快响应、多种功能自由切换，人机交互界面友好，实时显示测试数据，测量曲线动态显示。
同时本仪器还带有自动干燥管，可缩短测量时间。
内置大容量可充电锂电池组，提供了超长待机时间。
配置标准USB接口，可导出历史数据。
JKSF80测量范围宽、响应时间快、测量周期短、显示直观、操作方便。
该仪器使用的领域非常广泛，空气、氮气、惰性气体以及任何不含腐蚀性介质的气体的湿度测量，尤其使用与SF6气体的湿度测量，电力、石化、冶金、环保、可研究所等部门均可采用，有着极高的性价比。
二、SF6微水露点仪技术参数和特点1、技术特点便携式设计：仪器更轻，携带、使用更方便测量快速：仪器校准完成后即刻测量，可快速得出湿度值快速省气：测定时耗气仅2L（101.2kPa）左右数据存储：大容量存储，最多可存储100组测试数据显示清晰：液晶屏显示露点值、当前温度微水值、20℃微水值、环境温度、环境湿度、时间及日期、电池电量等内容湿度值可自动折算到20℃时标准值曲线跟踪：实时数据曲线跟踪，露点变化趋势清晰直观USB接口：可导出历史数据内置电源：内置4400mAh可充锂电池，一次充足，可连续工作8小时2、技术参数测量范围：露点值：-80℃～+20℃微水值：0～19999ppm测量精度：±2℃(-60℃~-50℃)±1℃(-49℃~+20℃)(工作范围)分辨率：露点值：0.1℃微水值：1ppm测量时间：≤3分钟/点采样流量：0.6～1.0L/min显示方式：彩色触摸屏显示器、全中文界面、带背光电源：锂电池可连续工作8小时，过充保护检验方式：开机自校功能工作温度：－40℃～＋80℃三、测试标准电力系统对SF6气体的湿度有很严格的要求，国家标准GB8905—1996《六氟化硫电气设备中气体管理和检测导则》和行业标准DL/T596—1996《电力设备预防性试验规程》对SF6钢瓶新气和设备中SF6气体的含水量要求见下表。
阻容式露点仪测量SF＿6气体中微水含量应注意的几个问题
阻容式露点仪测量SF＿6气体中微水含量应注意的几个问题范清香
【期刊名称】《山西电力技术》
【年(卷),期】1995(15)5
【摘要】叙述了阻容式露点仪测量ＳＥ６气体中微水含量时影响测量结果的原因，并提出了应注意的事项，提高了测量的准确性。
【总页数】3页(P40-42)
【关键词】SF6气体;微水含量;测量;绝缘材料
【作者】范清香
【作者单位】太原供电局
【正文语种】中文
【中图分类】TM213.06
【相关文献】
1.镜面式与阻容式露点仪测试SF6气体微水时的对比及分析 [J], 赵卫民;钟连宏;陆培均;吴沃生;罗池
2.阻容式露点仪测量SF6气体中微水含量应注意的几个问题 [J], 范清香
3.GIS中SF_6气体水分含量测试分析及应注意的问题 [J], 严文群
4.SF_6气体中微水含量模拟在线监测初探 [J], 胡雨龙;陈伟根;孙才新
5.SF_6气体中微水含量在线监测方法 [J], 罗飞;陈伟根;陈新岗
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品技术规范书
（图片仅供参考）
设备名称：便携式冷镜法SF6气体露点仪型号：GDP-3000CM
生产厂家：
产品编码：
品牌：
一、概述
GDP-3000CM便携式冷镜法SF6气体露点仪主要是用于测量工业气体中微水含量的精密仪器，可连续测量，具有重复性好、灵敏度和准确度高、测量周期短、操作方便、读数直观、重量轻、体积小等特点。
露点仪整体架构设计优化，其测量精度、测量速度、抗干扰性等综合性能有较大提高，同时缩减整机重量及体积，增加便携性。
二、仪器组成及结构特点
露点仪采用模块化设计，保证后期维护方便、快捷，其主要功能及组成如下表所示：
露点仪采用专用微型制冷机作为冷源，在+40℃环境温度下可快速降温至-80℃，避免同类产品高温环境无法使用的问题。
露点仪配置7寸液晶真彩触摸屏、电子流量计、压力传感器等，测量结果自动保存，人机交互界面直观，可直接打印当前露点温度值、查询历史测量结果，通过USB接口可保存测量数据，露点仪进出气口采用快插或卡套接头，连接简便。
三、仪器功能
a)可自动测量工业气体中微水露点（或霜点）的温度值；
b）具备连续性测量功能；
c）具备测量数据转换为20℃时标准值功能；
d）具备镜面升温清洁功能；
e）具备对测量结果进行自动保存、U盘导出的功能，可查询历史记录；
f）配备大屏幕触摸显示屏，操作方便，读数直观；
g）配备大容量锂电池可供设备在无外部供电情况下正常连续工作。
五、技术服务
1、设备的免费质保期不低于1年；
2、设备提供终身维护；
3、系统软件终身免费升级；
4、卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；
5、卖方长期为买方提供备件采购和供应服务。
