露点仪设备安全操作规定

露点仪设备安全操作规定露点仪是一种用于测量空气中水分含量的仪器，广泛应用于化工、电子、制药、食品等领域。

为确保实验室的工作环境安全，以下是露点仪设备的安全操作规定。

一、装置安全1.设备维护：为确保设备的良好工作状态，需要定期对设备进行维护、清洁和润滑，并检查设备是否有损坏和漏电现象，如有损坏及时更换或维修。

2.电气安装：设备在使用前，必须把接地端正确接到地线上，确保设备正常接地。

电源除了不能超过规定电压，并且电器设施与线路的安装必须符合有关标准。

3.地面环境：设备的工作环境的地面必须保持干燥，避免设备进水。

二、设备操作1.开机前准备：开机前应先检查设备开关、仪表和连接线路是否正常，如发现异常现象，应及时停机检修，并排除故障后再开机操作。

2.操作规范：操作前应仔细阅读操作手册中相应的操作规范，必须按照操作规范进行操作，不得自行拆卸仪器、更改设备设置及程序。

3.动作要领：设备操作时，应注意动作要领，做到稳准平，动作正确、适度。

4.设备参数设置：设备的参数设置必须按照实验要求进行设置，并通过检查确保设备能够正常工作。

5.操作结束后：操作结束后，应将仪器开关关闭，控制软件退出，清除系统数据并关闭电源。

三、设备保养1.设备清洁：为保障设备的工作，应定期对仪器进行清洁和消毒，以确保仪器的卫生状况。

2.避免拆卸：在设备运行中，不得随意拆卸设备，以避免损坏仪器或造成操作人员的伤害。

3.维修保养：若发现设备出现故障，应及时联系厂家进行维修保养，不得私自拆修设备。

四、安全措施1.安全防护：对于具有电子元件、液体化学品等安全隐患的实验室设备，应在设备上设置安全栅栏或罩，并配备防护眼镜等安全防护用品。

2.医疗急救：在操作过程中，应遵守安全操作规定，如有任何意外伤害或应急状况，要尽快配备医疗急救人员，处理好事故。

五、培训考核1.培训：在实验室设备投入使用前，必须对操作人员进行相关的设备安全操作培训，对使用操作规范进行详细讲解。

露点仪露点仪安全操作及保养规程

露点仪安全操作及保养规程露点仪是测量空气中水分浓度的一种仪器，广泛应用于化工、制药、电子等行业。

在使用露点仪时，用户必须遵守安全操作规程，以确保设备的正常运行和维护设备的寿命。

本文将介绍如何安全操作和保养露点仪。

安全操作1. 仪器放置在使用露点仪时，首先要考虑安装位置。

安装位置应该选择一个干燥、通风的场所，并且要远离水源和高湿度环境。

在使用仪器时，操作者不要将设备放置在易受水或湿气侵入的地方，避免对设备造成损坏。

2. 操作流程使用露点仪前，必须了解其操作流程。

首先，应按照说明书的指导，将仪器接通电源并打开电源开关。

根据实际需要，选择合适的传感器并将其插入仪器中。

在进行测量之前，应进行预热，直到仪器达到稳定工作状态。

具体预热时间请参考说明书。

测量时，应按照说明书的要求设置测量参数，以获得准确的测量结果。

使用完毕后，要及时关闭电源开关并断开电源。

3. 保养维护露点仪的保养和维护对于仪器的寿命和使用效果有着至关重要的作用。

常见的保养方法有：•清洁控制面板和外壳：使用干燥的布或毛刷，清除控制面板和外壳上的灰尘和污垢。

•维护传感器：定期检查和清洁传感器，以确保其正常运行。

若发现传感器上有积水或水汽，要及时抹干。

•定期校准：应定期校准仪器，以确保测量结果的准确性。

校准的具体方法请参考说明书。

•更换零部件：如果发现零部件出现损坏或异常磨损时，要及时更换。

4. 安全注意事项在使用过程中，应注意以下安全事项：•不要试图拆开或更换仪器的部件，以免影响仪器的正常运行。

•不要在高湿度的环境中使用仪器，否则可能会导致仪器损坏。

•不要使用化学溶剂或水直接清洁仪器，应该使用特殊的清洁剂。

使用清洁剂时，应按照说明书的指导操作，防止剂液进入仪器内部。

结论露点仪是一种重要的测量设备，在使用前必须了解其安全操作规程和保养方法。

本文介绍了露点仪的安全操作和保养规程，不仅有助于延长设备使用寿命，还有助于提高测量结果的准确性。

为了使用设备更加安全可靠，我们建议用户严格遵守这些规程。

露点仪温湿度仪安全操作及保养规程

露点仪温湿度仪安全操作及保养规程前言为保证使用过程安全，确保仪器正常运行，本文将介绍如何安全操作和保养露点仪温湿度仪。

安全操作以下是使用方法：步骤1：预热仪器当仪器在相对湿度低于10%时，进行预热操作。

将仪器通电几分钟，让内部温度稳定在常温。

步骤2：校准仪器使用前，需要先进行校准，校准方式如下：1.将仪器放在稳定温度的地方，室温为佳。

2.进入自动校准程序3.待程序结束后，检查测量结果是否符合标准范围步骤3：确定测试范围在进行测量之前，需要先确定测试范围，包括：1.温度范围2.相对湿度范围3.周围气压以确保测量精度。

步骤4：测量测试测量前，需要将仪器放置在稳定的位置，并等待一段时间，直至测量结果稳定。

步骤5：关机测量完成后，需要关闭仪器的相应电源及按钮，防止仪器出现异常情况。

保养规程以下是保养规程：规程1：保持干燥露点仪温湿度仪具有较高的灵敏度，需要保持干燥的环境，防止受潮受潮损坏。

规程2：定期清理定期清理设备的外观及仪器内部的灰尘，保证设备正常运行。

使用环境特别恶劣的地区，例如高温高湿环境，在使用前清洁更是必须的。

规程3：防止震动设备使用过程中需要避免大幅度震动，防止损坏仪器内部部件。

规程4：定期检验定期检验设备的各项技术指标，确保设备的测量精度符合标准，维护设备的正常使用。

结论以上是关于露点仪温湿度仪的安全操作及保养规程的介绍。

电子设备的保养规范有利于提高设备使用寿命，维护设备测量精度稳定，并且当设备出现故障时，也能迅速地检查、找出故障原因。

因此，我们强烈建议所有使用该仪器的人员，仔细阅读操作手册并遵循以上的安全操作和保养规程。

sf6精密露点仪校准规程

sf6精密露点仪校准规程SF6精密露点仪校准规程一、引言SF6精密露点仪是用于测量SF6气体中的水分含量的仪器。

为了保证其准确性和可靠性，需要进行定期的校准。

本文将介绍SF6精密露点仪的校准规程，包括校准前准备工作、校准步骤和校准结果的判定。

二、校准前准备工作1. 确认校准仪器的准确性和可靠性。

校准仪器应通过国家权威机构的检定，确保其测量结果准确可靠。

2. 准备校准气源。

校准气源应是已知露点的气体，可以使用标准露点气体或其他准确测量得到的气体。

3. 确保校准环境的稳定性。

校准应在恒温、恒湿的环境下进行，避免环境因素对校准结果的影响。

三、校准步骤1. 连接校准气源。

将校准气源连接到SF6精密露点仪的进气口，确保连接紧密可靠。

2. 打开校准气源。

根据校准气源的类型，按照操作手册打开气源，并确保气源的压力和流量稳定。

3. 开始校准。

根据SF6精密露点仪的操作手册，选择校准模式并启动校准程序。

等待一段时间，直到仪器稳定并显示出校准结果。

4. 记录校准结果。

将校准结果记录在校准记录表中，包括校准时间、校准气源的露点值以及仪器显示的校准结果。

四、校准结果的判定1. 比较校准结果。

将仪器显示的校准结果与校准气源的真实值进行比较，计算它们的偏差。

2. 判断校准结果是否合格。

根据SF6精密露点仪的规格要求，判断校准结果是否在允许的误差范围内。

如果在误差范围内，则校准结果合格；如果超出误差范围，则需要进行调整或维修。

五、校准记录与跟踪1. 校准记录。

将每次校准的结果记录在校准记录表中，包括校准时间、校准气源的露点值、仪器显示的校准结果以及校准结果的判定。

2. 校准跟踪。

定期检查校准记录，确保SF6精密露点仪的校准状态符合规定要求。

如发现校准结果不合格，应及时进行调整或维修，并记录相关信息。

六、校准的注意事项1. 校准频率。

根据使用环境和要求，确定SF6精密露点仪的校准频率，一般建议每年进行一次校准。

2. 校准环境。

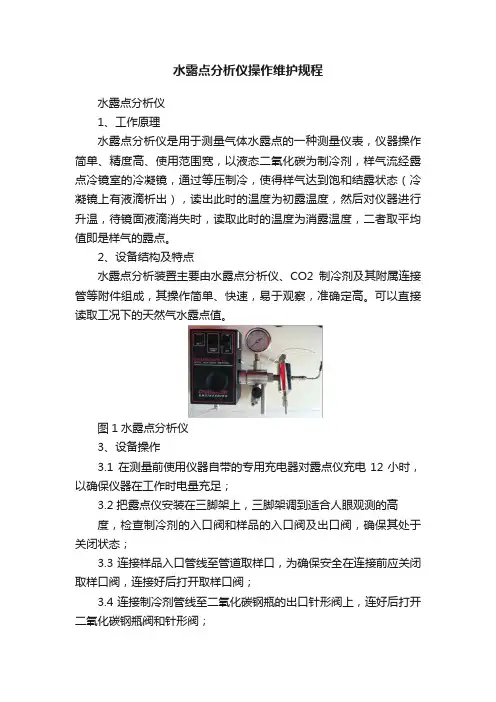

水露点分析仪操作维护规程

水露点分析仪操作维护规程水露点分析仪1、工作原理水露点分析仪是用于测量气体水露点的一种测量仪表，仪器操作简单、精度高、使用范围宽，以液态二氧化碳为制冷剂，样气流经露点冷镜室的冷凝镜，通过等压制冷，使得样气达到饱和结露状态（冷凝镜上有液滴析出），读出此时的温度为初露温度，然后对仪器进行升温，待镜面液滴消失时，读取此时的温度为消露温度，二者取平均值即是样气的露点。

2、设备结构及特点水露点分析装置主要由水露点分析仪、CO2制冷剂及其附属连接管等附件组成，其操作简单、快速，易于观察，准确定高。

可以直接读取工况下的天然气水露点值。

图1水露点分析仪3、设备操作3.1 在测量前使用仪器自带的专用充电器对露点仪充电12小时，以确保仪器在工作时电量充足；3.2 把露点仪安装在三脚架上，三脚架调到适合人眼观测的高度，检查制冷剂的入口阀和样品的入口阀及出口阀，确保其处于关闭状态；3.3 连接样品入口管线至管道取样口，为确保安全在连接前应关闭取样口阀，连接好后打开取样口阀；3.4 连接制冷剂管线至二氧化碳钢瓶的出口针形阀上，连好后打开二氧化碳钢瓶阀和针形阀；3.5 样品气出口采用导管将样品气引至安全地点排放，避免吸入有害的样品气；3.6 在上述工作完成后开始测量；3.7 打开样气阀，测试样气流通过样气室排出空气吹扫仪表；3.8 通过部分关闭排出阀调节测试样气流量，使露点仪上的压力表指示值与工艺管线上的压力表指示值保持一致；3.9 间歇性打开冷却阀数秒钟，阀门打开时间足够冷镜温度的降低，注意要缓慢降温，降温速度不大于2度/分钟，同时观察镜片看是否有露点形成，一旦发现有初露形成按下hold(保持)按钮记录下露点温度；3.10 调节制冷剂调节阀让镜片以更低的速度降温，使初露形成边界清晰的大的水露点以确认所记录下的露点温度即为水露点温度；3.11 关闭制冷剂调节阀让镜片开始升温，注意观察镜片上的水点，当水点刚好消失时记录下此时的温度，以便和露点形成温度作比较；3.12 重复3.9-3.11步骤两次；3.13 检测完毕后首先关闭取样口阀、二氧化碳钢瓶阀，然后再拆卸样品入口管线和制冷剂入口管线，关闭露点仪开关把露点仪从三角架上拆下装入仪器箱内；3.13 测试结束。

露点仪维护方法

露点仪维护方法
1. 定期清洁：露点仪的传感器和光学元件需要定期清洁，以确保准确的测量结果。

使用干净的布或专用的清洁工具轻轻擦拭传感器表面，避免使用化学物质或磨损性物质。

2. 检查电源供应：确保露点仪的电源供应正常。

检查电池或适配器的状态，并观察是否有异常情况，如电池酸液泄漏或适配器线路短路等。

如果发现异常情况，及时更换或修理。

3. 校准检测：定期进行露点仪的校准检测，以确保测量结果的准确性。

校准检测可以通过使用已知露点的标准物质进行比较测试来实现。

4. 保持干燥环境：露点仪对环境湿度非常敏感，因此应将其放置在干燥的环境中，避免长时间暴露在高湿度的环境中。

5. 避免物理损坏：保持露点仪的整洁并避免物理损坏，如摔落或碰撞。

如果发生物理损坏，应立即进行修理或更换。

6. 安全运输：如果需要将露点仪搬运或运输到其他地方，应妥善包装并注意防止露点仪受到外部冲击或振动。

7. 及时更换部件：定期检查露点仪的各个组件，如传感器、滤芯、密封圈等，如果发现损坏或老化，应及时更换以确保正常运行。

8. 轻触操作：使用露点仪时应轻触操作，避免过度施加力量或不正确的操作方式。

遵循使用手册中的操作指南。

9. 避免污染：避免将杂质或污染物接触到露点仪的传感器或光学元件上，因为这些物质可能会影响测量结果的准确性。

10. 定期维护：除了以上几点，还应定期进行全面的维护，包括检查连接线路、清洁内部机构、检查和更新软件等，以确保露点仪的正常运行和长寿命。

露点仪测量是显现的问题和解决方案露点仪常见问题解决方法

露点仪测量是显现的问题和解决方案露点仪常见问题解决方法露点仪是能直接测出露点温度的仪器。

使一个镜面处在样品湿空气中降温，直到镜面上隐现露滴（或冰晶）的瞬间，测出镜面平均温度，即为露点（霜）温度。

它测湿精度高，但需干净度很高的镜面，精度很高的温控系统，以及灵敏度很高的露滴（冰晶）的光学探测系统。

使用时必需使吸入样本空气的管道保持清洁，否则管道内的杂质将吸取或放出水分造成测量误差。

镜面污染对露点测量的影响在露点测量中，镜面污染是一个突出的问题，其影响紧要表现两个方面；一是拉乌尔效应，二是更改镜面本底放射水平。

拉乌尔效应是由水溶性物质造成的。

假如被测气体中携带这种物质（一般是可溶性盐类）则镜面提前结露，使测量结果产生正偏差。

若污染物是不溶于水的微粒，如灰尘等，则会加添本底的散射水平，从而使光电露点仪发生零点漂移。

此外，一些沸点比水低的简单冷凝的物质（例如有机物）的蒸气，不言而喻将对露点的测量产生干扰。

因此，无论任何一种类型的露点仪都应防止污染镜面。

一般说来，工业流程气体分析污染的影响是比较严重的。

但即使是在纯气的测量中镜面的污染亦会随时间加添而积累。

测量条件的选择在露点仪的设计中要侧重考虑直接影响结露过程热质交换的各种因素，这个原则同样适用于自动化程度不太高的露点仪器操作条件的选择。

这里紧要讨论镜面降温速度和样气流速问题。

1.被测气体的温度通常都是室温。

因此当气流通过露点室时必定要影响体系的传热和传质过程。

当其它条件固定时，加大流速将有利于气流和镜面之间的传质。

特别是在进行低霜点测量时，流速应适当提高，以加快露层形成速度，但是流速不能太大，否则会造成过热问题。

这对制冷功率比较小的热电制冷露点仪尤为明显。

流速太大还会导致露点室压力降低而流速的更改又将影响体系的热平衡。

所以在露点测量中选择适当的流速是必要的，流速的选择应视制冷方法和露点室的结构而定。

一般的流速范围在0.4～0.7L﹒min—1之间。

为了减小传热的影响，可考虑在被测气体进入露点室之前进行预冷处理。

精密露点仪检定规程(JJG499—2004)

精密露点仪检定规程1 范围本规程适用于热电制冷(镜面或声表面波器件)自动检测露层的平衡式精密露点仪的首次检定、后续检定和使用中检验。

2 概述在等压的条件下使气体中水蒸气冷却至凝聚相出现，通过控制露层传感器露层的温度，使气体中的水蒸气与水（或冰）的平展表面呈热力学相平衡状态，准确测量此时露层的温度，即为该气体的露点温度。

测量气体中的水蒸气露点温度的仪器叫做露点仪。

露点仪因所使用的冷却方法和检测控制方法不同，可以分为多种类型。

本规程适用于热电制冷自动检测露层的平衡式精密露点仪（以下简称露点仪），是利用热电制冷器（Peltier元件）冷却露层传感器（镜面及发光管、接收管或声表面波器件），使样气中的水蒸气在露层传感器上冷凝；经接收器采集的信号通过自动控制电路使露层传感器上的露（或霜）与气体中的水蒸气呈相平衡状态；用铂电阻温度计准确测量露层传感器的温度（即露或霜层的温度），从而获得气体的露点温度。

见图1。

如图1所示，气体通过露点测量室时掠过露层传感器。

当露层传感器温度高于该气体的露点温度时，露层传感器呈干燥状态，此时，通过露层传感器的发射信号和接收信号，经控制回路比较、放大，驱动热电制冷器（由一级或数级Peltier元件组成），对露层传感器制冷；当露层传感器温度降至样气的露点温度以下时，露层传感器上开始结露（或霜），这时接收器采集的信号产生变化，此变化经控制回路比较、放大后调节热电制冷器激励，使其制冷功率减小，最后，露层传感器温度保持在样气的露点温度上。

图1 露点仪测量原理示意图此时，通过露层传感器冷凝状态检测或观测装置，可以判断露层传感器上的冷凝物是液态的露（呈圆或椭圆形）还是固态的霜（呈晶形）。

由一紧贴在露层传感器下方的铂电阻温度传感器检测露点温度。

属于这类精密的露点仪，主要由三大部分组成：——高重复性的露层传感器伺服机构；——准确地测量露层传感器温度的温度测量系统；——判断0℃以下露点时，露层传感器上生成的是霜（冰）还是露（过冷却水）的装置。

露点仪的维护该怎样做呢

露点仪的维护该怎样做呢什么是露点仪？露点仪是一种用于检测空气中水分的仪器。

它通常用于工业生产、气象监测和环境测试等领域。

露点仪可以帮助人们了解空气中水分的含量和控制空气湿度，从而保证生产、研究和生活的正常进行。

露点仪的维护为了保证露点仪的准确性和长期使用，我们需要对其进行定期维护。

下面是维护露点仪的一些基本步骤：1. 清洁外壳和屏幕露点仪的外壳和屏幕应该经常进行清洁，避免灰尘和污垢影响仪器的测量精度。

我们可以使用无菌棉布或软刷子清洁露点仪的外壳和屏幕，避免使用含有酸碱的清洁剂。

2. 校准仪器露点仪的准确性与其校准有很大关系。

在使用前和定期维护时，我们需要进行校准。

通常，校准可以通过向露点仪输入已知的湿度值进行。

如果我们没有标准的湿度值，可以参考仪器说明书，或者寻求专业人员的帮助。

3. 替换探头和传感器露点仪的探头和传感器是测量湿度的重要部件，它们需要经常进行检测和更换。

如果探头或传感器损坏或老化，会大大影响仪器的准确性。

一般来讲，探头和传感器的更换应该由厂家或专业人员进行。

4. 保养电池露点仪常常使用电池供电，所以保养电池也是维护的重要环节。

如果我们长时间不使用露点仪，需要将电池取出来，避免电池的漏液影响仪器。

同时，我们还应该保证电池的正负极正确放置，并注意电池寿命的变化。

总结维护露点仪的一些基本步骤包括清洁外壳和屏幕、校准仪器、替换探头和传感器和保养电池。

当我们使用露点仪时，要保证仪器的正常工作状态，避免将仪器放在潮湿或者过于干燥的场所。

如有需要，我们可以咨询厂家或专业人员的意见，保证露点仪的准确性和长期使用。

露点仪安全操作及保养规程

露点仪安全操作及保养规程露点仪是一种用于测量空气中的水分含量的设备，广泛用于科学研究、工程设计和生产制造等领域。

为了保障使用者的安全和仪器的使用寿命，以下是一些相关的安全操作及保养规程。

安全操作1. 使用前注意检查在使用仪器之前，务必检查是否有明显的损坏或缺陷，如有，则应立即停止使用，并及时与生产厂家或供应商联系寻求帮助。

另外，还需要确认相关配件是否齐全，并按照说明书或建议进行装配。

2. 正确操作仪器在使用过程中，应按照说明书或建议进行操作，避免随意调整或更改仪器设置。

特别要注意的是，需要避免过度压缩或拉伸相关零件，以防止不必要的损坏。

3. 维护好使用环境要确保使用环境干燥、通风、无火源等条件，以保证仪器正常运行。

若使用环境存在火源或易爆物质，应当停止使用。

4. 防止误操作导致事故使用过程中，操作者应仔细阅读说明书或相关资料，并参照标识或符号进行正确操作，避免操作失误或混淆，导致可能出现的安全事故。

5. 停止使用并及时维修一旦发现仪器的故障，应及时停止使用，并按照说明书或建议进行维修或更换相关配件。

切勿擅自维修，以免因不专业操作而加重故障或导致更严重的安全事故。

保养规程1. 清洁在长期使用后，仪器可能会出现测量误差或结果不准确的情况，此时需要进行清洁。

建议使用专业的清洁剂或干净的布进行清洗，注意避免过度用力或纤维毛屑残留。

2. 保持干燥露点仪敏感性很高，需要保持干燥，使用时避免将其置于潮湿环境下或长时间暴露在高温或低温的环境中。

3. 定期维护在长时间使用之后，需要进行周期性的维护和检查，以确保仪器的长期稳定性。

建议制定相应的维护计划和检查标准，并遵循正规程序进行维护。

4. 保持安装位置稳定露点仪一般需要安装在稳定的平面上，避免因移动或摇晃导致更多的损坏或误差。

因此在使用过程中需要注意放置位置和移动方式。

5. 校准和调整在使用一段时间后，露点仪可能会需要进行校准或调整，以保持精度和准确性。

建议使用专业的设备或服务进行校准和调整。

工业型露点仪安全操作及保养规程

工业型露点仪安全操作及保养规程露点仪是一种非常重要的测试仪器，用于测量空气中的水蒸汽含量。

露点仪主要用于工业生产现场，在使用过程中需要严格遵守安全操作规程，以确保测试结果的准确性并避免安全事故发生。

本文将介绍工业型露点仪的安全操作规程和保养维护规程，以指导用户正确使用，保障设备安全性和长久使用寿命。

安全操作规程1. 设备安装与调试1.露点仪安装位置应避免直接阳光照射和暴雨侵袭，必须放置在室内环境中。

2.购买后需认真查看说明书并根据要求正确安装、接线和调试。

调试时应按照说明书进行步骤操作。

3.严禁在未确认设备正常工作之前进行测试，以确保设备性能正常。

2. 测试操作注意事项1.在测试之前，要仔细处理好测试场所和测试样品，并保持测试环境稳定。

2.为确保测试结果的准确性，使用时应遵循取样规范，并避免取样处于不稳定状态。

3.测试后应清洁测试仪器，尤其是传感器，保持测试仪器的精度和可靠性。

4.在使用期间，应定期检测和校准测试仪器，以确保设备精确可靠。

3. 操作规范1.在工作过程中，应按照相关规章制度，正确使用、操作、维护和保养设备。

2.操作人员应遵守相关规章制度，不得未经授权进行设备的调试、维修和保养。

3.使用环境中不能存在易燃易爆物品，以确保设备和人员的安全。

4. 设备故障与维修1.当设备出现故障时，应立即停机排除，并且操作人员不得私自进行检查和维修。

2.当设备需要维修和更换零部件时，应参照设备说明书和相关规章制度，由专业的维修人员进行维修和更换。

保养维护规程1. 保养注意事项1.在设备使用过程中，应定期清洁测试仪器并保持设备干燥。

2.定期对传感器进行校准，以确保其精度和可靠性。

3.定期更换干燥剂和过滤器等易损件，以确保设备的正常使用。

2. 设备保养规程1.定期检查机体和连接件的紧固程度，防止松动和摇晃。

2.定期检查冷却风扇和开关，确保设备正常运转。

3.定期检查仪器底座是否松动，如果发现松动，应立即进行修复。

露点分析仪检修规程

露点仪检修规程1.总则1.1主题内容与适用范围：本规程规定了化工生产过程中所使用的露点仪（又称湿度仪）的维护检修。

本规程适用于芬兰VAISALA HMT360系列露点分析仪（以下简称仪表），其他露点仪亦应参照使用。

1.2基本工作原理：芬兰维萨拉公司( vaisala )的露点仪使用了DRYCAP 湿度传感器及零点自动校准，增益回归三项专利技术，使得在低湿或及存在腐蚀性化学物质气体分子情况下准确测量相对湿度，从而计算出相应的露点，在测量高于负 60 度的露点时其精度保证在正负2度以内，精度稍低时，可达到-80度露点。

DRYCAP 传感器由两部分组成：电容型聚合物薄膜测湿传感器及电阻型测湿传感器，测湿传感器丈量被测气体中的水分子，从而测出相对湿度；测温传感器丈量测湿传感器的表面湿度，仪器内置的微处理从这两个参数计算出露点1.3构成与功能HMT360系列模件化的变送器由可拆卸的四部分组成：安装基板、变送器本体、电子信号处理和探头。

其具体构造详图1。

图11＝电子元件2＝探头：包括一些测量电子部分（如校验记忆）3＝扁平电缆4＝变送器基座5＝接地端6＝保护盖7＝电缆衬套8＝探头9＝RS232连接探头HMT360系列有五种可更换探头：1.HMT361探头适用于墙面安装，温度范围-40-+60℃；2.HMT363探头较小，适用于狭小空间中使用，温度范围-40-+120℃；3.HMT364适用于带压空间或真空腔室中使用，压力范围从真空到100Bar （10Mpa），温度范围-40-+180℃；4.HMT365适用于高温环境中使用，温度范围-40-+180℃；5.HMT368可灵活安装在带压的管道中，最大耐压为40Bar（4Mpa）。

1.4主要技术性能及规格：相对湿度：测量范围：0-100%RH精度(当采用高质可靠的湿度标准校验时，包括非线性和重复性)：±1％RH (0-90%RH)±2％RH（90-100%RH）当采用饱和盐溶液标定ASTM E104－85 时，包括非线性和重复性：±2％RH (0-90%RH)±3％RH（90-100%RH）响应时间(90%)：15s温度：测量范围：-40-+180℃ (根据选用的探头情况)精度(＋20℃时):±0.1℃电子元件的温度系数 0.005℃ /℃温度传感器 Pt 1000 RTD 1/3 Class B IEC 751计算参数(根据型号而定)带HMP361探头：露点温度 -40－+60℃混合率：0－160g/kg d.a.绝对湿度：0－160g/m3湿球温度：0－+60℃带HMP363、HMP364、HMP365 和HMP368 探头：露点温度 -40－+100℃混合率 0－500g/kg d.a.绝对湿度 0－500g/m3湿球温度 0－+100℃计算参数精度：取决于温湿度校验标定的精度，请参见图表(相对湿度和温度的精度分别是±2%和0.2℃。

便携式露点仪维修技术要求

便携式露点仪维修技术要求
便携式露点仪维修技术要求如下：
１．熟悉产品结构和原理。

维修人员需要熟悉便携式露点仪的产品结构和测量原理，了解各个部件的功能和作用，并具备相应的维修能力。

２．精密测量能力。

便携式露点仪是一种精密仪器，维修人员需要具备精密测量能力，能够准确测量露点温度，并进行相应的维修调整。

３．电气、机械维修能力。

便携式露点仪中涉及到电路、传感器、机械传动等部件，维修人员需要具备一定的电气、机械维修能力，能够进行故障排除和维修调整。

防爆露点仪的维护措施介绍

防爆露点仪的维护措施介绍
防爆露点仪用来测量易燃或普通气体中的湿气含量，其特别的设计适用于危险场合。

广泛应用于石油化工、天然气、工业用气体、半导体、干燥工业、食品工业、电力、机械制造、空分、制药等行业气体水份在线测量。

在线式防爆露点仪 DPT-900是采用先进的纳米微孔金属氧化膜露点传感器生产的现场露点分析仪，能够在-110℃～20℃的露点温度范围内快速准确地测量气体的水分含量。

露点仪使用过程中，做好以下维护措施能有效避免故障的出现：
1、露点仪运用多长时间需要校验维护？
建议用户1年校验一次，特殊状况半年一次（气路净化较重大时）。

2、露点仪在测量进程中呈现停滞而后数据降落，为什么？
这是传感器在执行增益回归性能，就是前往到后面测试进程停止校验，此时界面数据不动，但CPU在解决数据，所以过一会数据又立刻降落。

3、露点仪应怎样爱护？
露点仪内置传感器有探头保护室，当运转时保护室内经过检测器自动屏蔽，使仪器处于测量形态，反之敞开电源时自动保护。

露点仪操作和维护要点

露点仪操作和维护要点1概述本文归纳了仪器设备操作和维护要点，详细内容见引用文件。

2适用范围本文适用于以下型号的仪器设备：SK-LD60A型中空玻璃露点仪3引用文件（1）武汉市盛科技术开展SK-LD60A型中空玻璃露点仪操作手册。

4操作要点4.1正确接通外部电源，顺时针旋转翻开仪器面板上的电源开关，此时电源指示灯亮。

4. 2设定温度，长按“SET”进设置界面,设定好试验温度后，再长按“SET”退出。

按下“UP” 目标温度减5℃,按下“DOWN”目标温度加5℃。

4. 3启动制冷,开机后2~10min内按下“计时开始”,仪器开始制冷。

4. 4当实际的温度到达设定的温度时，按下“清零”，计时器清零。

4. 5在试件测试外表涂上无水乙醇或丙酮，将试件放到工作台面上，启动推杆并使侧头与试件紧密接触，长按“上升”键，试验台向上运动，“限位”指示灯亮时，松开按键。

4.6按下“计时开始”，保持需要时长。

4.7下降试验台，长按“下降”键，试验台向下运动，到指定位置松开按键。

并立即拿出试件观察中空玻璃内外表有无结露或结霜现象。

4.8再次试验：改变目标温度重复4.4~4.7的步骤。

4.9实验完毕，关闭仪器，并保持侧头外表清洁。

5维护要点1每6个月对制冷机组进行一次清洗和保养。

5.2为保护仪器的元器件，务必在开机2〜lOmin内按下“计时开始”，开启制冷。

时间太短或太长，元器件容易损坏。

5.3在试验台上升时，注意观察试件与测试探头的距离，限位灯亮后，及时松开“上升”按键，以免压碎玻璃。

5.4在下降时，试验台不应低于桌面，以免损坏仪器。

■。

在线水露点分析仪维护保养规程(LGA-450型)

在线水露点分析仪维护保养规程（LGA-450型）1 适用范围本规程适用于公司聚光科技LGA-450型水露点分析仪的维护保养。

2 维护保养规程2.1维护保养2.1.1定期检查正气压流量，确保正压气体的压力在正常范围内；2.1.2定期检查分析仪测量探头的泄漏、腐蚀和各种连接是否松动；2.1.3每6个月清洗一遍光学视窗，以保证分析仪的长时间连续、正确工作；2.1.4检查取样管线连接是否可靠，若有松动应及时紧固；2.1.5检查在线水露点分析仪接地是否良好，确保防雷接地线无松动、无锈蚀。

2.2标定2.2.1关断采样阀；2.2.2连接标气；2.2.3上电、接通零点气，充分置换5分钟；2.2.4在操作面板上进入系统标定，设定并确认调整零点；2.2.5零点标定结束后，将零点气更换为标准气，充分置换5分钟；2.2.6在操作面板上进入系统标定，核实和设定标定光程、压力、浓度，确认标定；2.2.7在操作面板上进入系统测量，核实和设定测量光程、压力、浓度，并确认。

4 安全注意事项4.1现场人员一律穿戴劳保用品，使用防护用具和防爆工器具；4.2安全人员随时监测作业环境的可燃气体、氧气浓度，保证操作人员处在一个安全的工作环境；4.3启动仪器前，要确保供电电压符合仪器的出厂设置；4.4设备通电时，切勿安装或拆卸电路组件，仪器在进行维护、维修和标定前，要先切断供电电源；4.5更换相同型号和额定值的熔断器；4.6冬季应确保水露点分析仪室外取样管路无结霜、结冻现象，以免室外取压管线及附件损坏，影响正常使用；4.7操作维护保养过程中严格执行公司相关安全生产规定，不违规操作；4.8做好维护保养记录。
