康沃变频器常见故障排除
康沃变频器常见故障及处理方法
康沃变频器常见故障及处理方法11.10.1 故障P.OFF康沃变频器上电显示P.OFF，延时1耀2 s后显示0，表示变频器处于待机状态。
在应用中若出现变频器上电后一直显示P.OFF 而不跳0 现象，主要原因有输入电压过低、输入电源缺相及变频器电压检测电路故障。
处理时应先测量电源三相输入电压，R、S、T端子正常电压为三相380 V，如果输入电压低于320 V或输入电源缺少，则应排除外部电源故障。
如果输入电源正常可判断为变频器内部电压检测电路或缺相保护故障。
对于康沃G1/P1 系列90 kW及以上机型变频器，故障原因主要为内部缺相检测电路异常。
缺相检测电路由两个单相380 V/18.5 V变压器及整流电路构成，故障原因大多为检测变压器故障，处理时可测量变压器的输出电压是否正常。
1.10.2 故障ER08康沃变频器出现ER08 故障代码表示变频器处于欠电压故障状态。
主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。
通用变频器电压输入范围在320~460 V。
在实际应用中变频器满载运行时，当输入电压低于340 V时可能会出现欠电压保护，这时应提高电网输入电压或变频器降额使用；若输入电压正常，变频器在运行中出现ER08 故障，则可判断为变频器内部故障。
若变频器主回路正常，出现ER08 报警的原因大多为电压检测电路故障。
一般变频器的电压检测电路为开关电源的一组输出，经过取样、比较电路后给CPU 处理器，当超过设定值时，CPU根据比较信号输出故障封锁信号，封锁IGBT，同时显示故障代码。
1.10.3 故障ER02/ER05广州科沃—工控维修的120故障代码ER02/ER05 表示变频器在减速中出现过电流或过电压故障，主要原因为减速时间过短、负载回馈能量过大未能及时被释放。
若电动机驱动惯性较大的负载时，当变频器频率（即电动机的同步转速）下降时，电动机的实际转速可能大于同步转速，这时电动机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。
变频器的常见故障分析及排除方法
变频器的常见故障分析及排除方法摘要：本文介绍了变频器在使用过程中常见的几种故障产生的原因和处理方法关键词：变频器传动故障排除在工业自动控制中，采用变频器控制传动系统，有着控制方便、维护简单、节能显著等一系列优点。
这里就变频器常见的故障及处理方法作一个阐述。
一、外部环境引发的故障如果变频器操作室的制冷、通风效果不良或风扇损坏，易发生过热保护跳停。
应注意保持变频器周围环境清洁、干燥，严禁在变频器附近放置杂物，应使之远离振动源和冲击源，尽量降低各类电磁干扰。
每次维护变频器后，要认真检查有无遗漏的小金属物品，防止造成短路事故。
如仅对变频器进行检测，要拆去所有与变频器端子连接的外部接线。
二、参数设置不当引起的故障变频器在使用中，能否满足传动系统的控制要求，其参数的设置非常重要。
一旦发生了参数设置类故障，轻者控制效果不好，重者连变频器都不能正常运行。
厂家对变频器每一个参数都设有一个默认值，所以出现此类故障，最好首先能够把所有参数恢复到出厂值。
但仅仅恢复出厂值，有时还不能满足相应传动系统的要求，则应考虑从以下几个方面对变频器参数进行修改和设置：1、确认电动机参数若变频器参数设定涉及电动机的铭牌数据，例如功率、电流、电压、转速等，这些参数可以从电动机的铭牌中直接得到。
2、设定变频器的启动方式其启动可以用面板、外部端子、通讯方式等几种，用户可根据实际情况选择。
3、给定频率方式的选择一般变频器的频率给定也有三种方式，即面板给定、外部电压或电流给定、通讯给定。
4、变频器在电机空载时工作正常，但不能带负载启动这种问题常出现在带恒转矩负载时，应重点检查加、减速时间设定或提升转矩设定值。
5、频率已经达到较大值，但电机转速仍不高例如一台新投用的变频器频率设置已经很大，但电动机转速明显较同频率下其他电动机低，此时可修改频率增益设定值。
6、频率上升到一定数值，继续向上调节时，频率保持在一定值不断跳跃，转速不能提高这时应检查最大转矩设定值是否偏小、变频器的容量是否偏小。
变频器常出现的故障现象及处理方法例
代码 ER17 表示电流检测故障，通用变频器电流检测一般采用电流传感器，通过检测变频 器两相输出电流来实现变频器运行电流的检测、显示及保护功能，输出电流经电流传感器（如 图 2 示中 H1、H2 为电流传感器）输出线性电压信号，经放大比较电路输送给 CPU 处理器， CPU 处理器根据不同信号判断变频器是否处于过电流状态，如果输出电流超过保护值，则 故障封锁保护电路动作，封锁 IGBT 脉冲信号，实现保护功能。
（3）故障 ER02/ER05
故障代码 ER02/ER05 表示变频器在减速中出现过流或过压故障，主要原因为减速时间过 短、负载回馈能量过大未能及时被释放。若电机驱动惯性较大的负载时，当变频器频率（即 电机的同步转速）下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部 分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。现场 处理时在不影响生产工艺的情况下可延长变频器的减速时间，若负载惯性较大，又要求在一 定时间内停机时，则要加装外部制动电阻和制动单元，康沃 G2/P2 系列变频器 22kW 以下
（2）故障 ER08
康沃变频器出现 ER08 故障代码表示变频器处于欠压故障状态。主要原因有输入电源过低 或缺相、变频器内部电压检测电路异常、变频器主电路异常。通用变频器电压输入范围在 3 20V~460V，在实际应用中变频器满载运行时,当输入电压低于 340V 时可能会出现欠压保 护，这时应提高电网输入电压或变频器降额使用;若输入电压正常,变频器在运行中出现 ER 08 故障，则可判断为变频器内部故障，如图 1 示可能为主回路中 KS 接触器跳开，使限流 电阻在变频器运行时串联到主回路中，这时若变频器带负载运行便会出现 ER08 故障，这 时可排除是否为接触器损坏或接触器控制电路异常;若变频器主回路正常，出现 ER08 报警 的原因大多为电压检测电路故障，一般变频器的电压检测电路为开关电源的一组输出，经过 取样、比较电路后给 CPU 处理器，当超过设定值时，CPU 根据比较信号输出故障封锁信号， 封锁 IGBER11 故障表示变频器过热，可能的原因主要有:风道阻塞、环境温度过高、 散热风扇损坏不转及温度检测电路异常。现场处理时先判断变频器是否确实存在温度过高情 况，如果温度过高可先按以上原因排除故障;若变频器温度正常情况下出现 ER11 报警，则 故障原因为温度检测电路故障。康沃 22kW 以下机型采用的七单元逆变模块，内部集成有 温度元件，如果模块内此部分电路故障也会出现 ER11 报警，另一方面当温度检测运算电 路异常时也会出现同样故障现象。

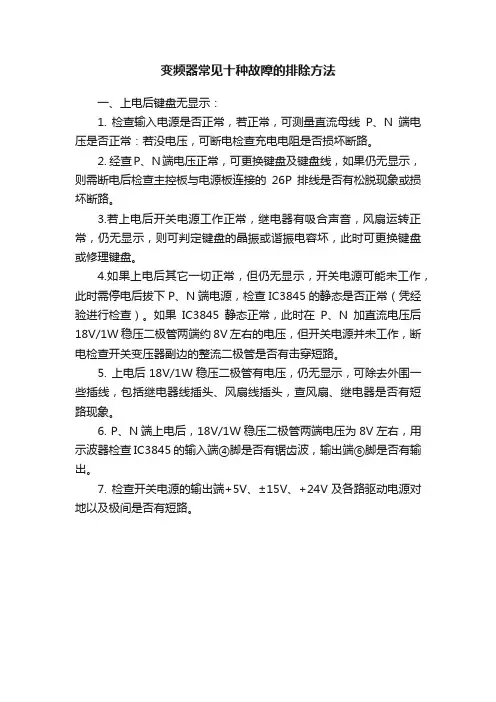

变频器常见十种故障的排除方法
变频器常见十种故障的排除方法一、上电后键盘无显示：1. 检查输入电源是否正常，若正常，可测量直流母线P、N端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路。
2. 经查P、N端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26P排线是否有松脱现象或损坏断路。
3.若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘。
4.如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下P、N端电源，检查IC3845的静态是否正常（凭经验进行检查）。
如果IC3845静态正常，此时在P、N加直流电压后18V/1W稳压二极管两端约8V左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路。
5. 上电后18V/1W稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象。
6. P、N端上电后，18V/1W稳压二极管两端电压为8V左右，用示波器检查IC3845的输入端④脚是否有锯齿波，输出端⑥脚是否有输出。
7. 检查开关电源的输出端+5V、±15V、+24V及各路驱动电源对地以及极间是否有短路。
二、键盘显示正常，但无法操作：1.若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配（是否含有IC75179），对于带有内外键盘操作的机器，应检查一下你所设置的拨码开关位置是否正确。
2. 如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
三、电位器不能调速：1. 首先检查控制方式是否正确。
2. 检查给定信号选择和模拟输入方式参数设置是否有效。
3. 主控板拨码开关设置是否正确。
4. 以上均正确，则可能为电位器不良，应检查阻值是否正常。
四、过流保护（OC）：1. 当变频器键盘上显示“FO OC”时“OC”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，判定其“OC”保护是负载过重保护还是Vce保护（输出有短路现象、驱动电路故障及干扰等）。

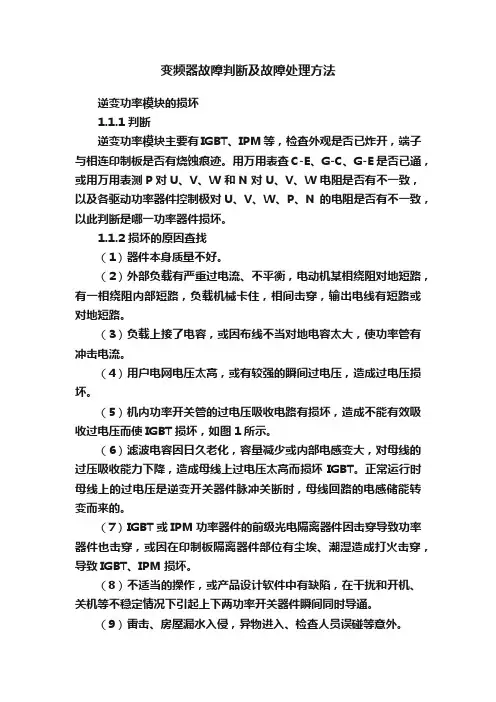

变频器故障判断及故障处理方法
变频器故障判断及故障处理方法逆变功率模块的损坏1.1.1 判断逆变功率模块主要有IGBT、IPM等，检查外观是否已炸开，端子与相连印制板是否有烧蚀痕迹。
用万用表查C-E、G-C、G-E 是否已通，或用万用表测P对U、V、W 和N 对U、V、W 电阻是否有不一致，以及各驱动功率器件控制极对U、V、W、P、N 的电阻是否有不一致，以此判断是哪一功率器件损坏。
1.1.2 损坏的原因查找（1）器件本身质量不好。
（2）外部负载有严重过电流、不平衡，电动机某相绕阻对地短路，有一相绕阻内部短路，负载机械卡住，相间击穿，输出电线有短路或对地短路。
（3）负载上接了电容，或因布线不当对地电容太大，使功率管有冲击电流。
（4）用户电网电压太高，或有较强的瞬间过电压，造成过电压损坏。
（5）机内功率开关管的过电压吸收电路有损坏，造成不能有效吸收过电压而使IGBT损坏，如图1所示。
（6）滤波电容因日久老化，容量减少或内部电感变大，对母线的过压吸收能力下降，造成母线上过电压太高而损坏IGBT。
正常运行时母线上的过电压是逆变开关器件脉冲关断时，母线回路的电感储能转变而来的。
（7）IGBT或IPM功率器件的前级光电隔离器件因击穿导致功率器件也击穿，或因在印制板隔离器件部位有尘埃、潮湿造成打火击穿，导致IGBT、IPM损坏。
（8）不适当的操作，或产品设计软件中有缺陷，在干扰和开机、关机等不稳定情况下引起上下两功率开关器件瞬间同时导通。
（9）雷击、房屋漏水入侵，异物进入、检查人员误碰等意外。
（10）经维修更换了滤波电容器，因该电容质量不好，或接到电容的线比原来长了，使电感量增加，造成母线过电压幅度明显升高。
（11）前级整流桥损坏，由于主电源前级进入了交流电，造成IGBT、IPM损坏。
（12）修理更换功率模块，因没有静电防护措施，在焊接操作时损坏了IGBT。
或因修理中散热、紧固、绝缘等处理不好，导致短时使用而损坏。
（13）并联使用IGBT，在更换时没有考虑型号、批号的一致性，导致各并联元件电流不均而损坏。
康沃变频器维修显示ER17故障
康沃变频器维修显示ER17故障
ER11故障
类型
过热保护故障
原因
1) 散热风道堵塞
2) 散热风扇及控制电路异常
3) 温度检测或保护元器件异常
ERD15故障
类型
IPM保护故障
原因
1) 模块异常
2) 驱动光耦合器316J异常
3) IGBT检测二极管D2、D3、D4开路
4) 谐波干扰ER13、ER15
5) CPU异常
ER17故障
类型
电流检测电路异常
原因
1) CPU板上运放块的电源(±15V、+5V)异常
2) 运放块自身异常
3) 运放块，型号为LM393、LM353、TL072损坏
4) 电流检测板异常
5) 电流传感器异常
无显示故障处理
类型
原因
1) 整流模块异常
2) 起动电阻异常
3) 开关电源电路异常、包括
①PWM震荡电路CVI1001板异常
②开关变压器异常
③输出整流电路异常
④MOS管异常
⑤栅极驱动电阻异常
⑥源极保护电阻异常
⑦起振稳压管异常老姚书馆馆提供。
变频器的6个常见故障及解决方法解析
变频器的6个常见故障及解决方法变频器通过改变电机工作电源频率方式来控制交流电动机的电力控制设备，随着工业自动化程度的不断提高，得到了非常广泛的应用。
那么关于变频器的常见故障有哪些，又该怎么解决呢?问题1：主板与PLC通讯故障故障现象：1)变频器触摸屏报主板与PLC通讯故障，PPI电缆接收灯RX灯灭或不闪烁。
主板各个电源指示灯熄灭。
高压电仍加在模块输入，模块输出封锁。
2)变频器触摸屏报主板与PLC通讯故障，PPI电缆发送灯TX灯灭或不闪烁。
3)触摸屏报主板与PLC通讯故障，PPI电缆电源灯POW不亮。
故障原因：1)、变频器在运行过程中由于主板的供电开关电源PW1或者主板上的直流电源部分故障，导致整个主板的电源失电，IGBT开关信号停止。
因此报出主板与PLC通讯故障;模块封锁输出;同时由于主板失电，故障跳闸信号无法发出，高压电一直加在模块上。
2)主板接收不到PLC发送的通讯信号，PLC本身通讯部分有问题。
解决方法1)在DCS给定信号到主板信号采集回路之间加装一只有源隔离变送器。
2)把变频器117号功能参数(给定频率阀值)由0改为30，无须加装隔离变送器。
问题2：频率给定变频器不响应1)远方DCS给定一定频率，变频器触摸屏接受到频率后不进行转速调节。
故障原因：PLC判断系统处于“远控”方式时，主控才能接受到远方4~20ma 信号进行频率调节。
因此出现DCS给定频率系统不调速的主要原因为1)主控接受的控制方式(功能号207)不对;2)面板控制方式下的频率给定模式(功能号208)不对。
解决方法1)旋动控制柜门上的旋动按钮，使功能号207为1，即远控方式。
2)选择面板控制方式下的频率给定模式，功能号为1，即模拟输入AI频率给定。
问题3：“请合高压”问题故障现象：1)变频器在由“系统就绪”状态变为“请合高压”状态，过程变化延时只设定了60S，在断开高压60S以后，“请合高压”上传到DCS，操作人员重新将高压合上，导致16个模块保险烧毁。
变频器常见故障及解决方法综述
变频器常见故障及解决方法综述变频器是一种能够将电流频率和电压进行相应调节的电力调节装置，广泛应用于工业生产和家庭用电领域。
然而，变频器也会遇到一些常见的故障。
本文将对变频器常见故障及其解决方法进行综述。
一、电源故障1.电源电压异常：电源电压过低或过高会对变频器的正常工作造成影响。
解决方法是检查供电电压是否正常，如发现问题应及时更换设备或进行维修。
2.电源故障：电源故障可能导致变频器无法正常启动或无法进行频率调节。
解决方法是检查电源线路是否有断路或短路，确定电源是否正常工作。
二、控制电路故障1.逻辑电路故障：逻辑电路异常可能导致变频器功能无法正常运行。
解决方法是检查变频器中的逻辑电路，如发现故障应及时修复或更换损坏的零部件。
2.控制信号传输问题：控制信号传输中的接触不良或干扰可能导致变频器无法响应控制信号。
解决方法是检查控制信号传输线路是否正常，如有必要可对信号传输进行屏蔽或降噪处理。
三、电机故障1.电机故障：电机可能发生绕组短路、接线松动或轴承损坏等故障，导致变频器无法正常控制电机。
解决方法是检查电机的绕组、接线和轴承等部件是否正常，如有故障应及时修复或更换。
2.过载保护：电机负载过重可能引起变频器过载保护动作，导致电机无法正常工作。
解决方法是调整负载使其不超过变频器额定容量，或更换更高容量的变频器。
四、故障诊断与维修1.故障诊断：当变频器出现故障时，首先应根据故障现象进行初步判断，并参考变频器使用说明书进行故障诊断。
可以利用变频器上的故障指示灯或故障记录功能进行故障分析。
2.维修方法：一旦确定故障原因，应根据不同的故障进行相应的维修方法。
例如，对于电源故障可以更换电源设备，对于电机故障可以修复或更换电机部件，对于控制电路故障可以修复或更换控制电路部件。
综上所述，变频器常见故障包括电源故障、控制电路故障、电机故障等，解决方法包括检查电源电压、修复电路部件、调整负载等。
当发生故障时，应先进行故障诊断，然后根据实际情况采取相应的维修方法。
变频器的常见故障原因及处理办法
变频器的常见故障原因及处理办法变频器（变频电器）是一种能够对电源电压和频率进行调节的设备，广泛应用于工业生产和家庭生活中。
然而，变频器在使用过程中可能会出现各种故障。
本文将介绍变频器的常见故障原因及处理办法。
首先，变频器故障原因及处理办法如下：1.电源故障：电源问题是变频器故障的常见原因之一、电源电压过低或过高可能导致变频器无法正常工作。
在这种情况下，需要检查电源供应是否稳定，修复电源问题或更换电源设备。
2.过载故障：过载是指变频器承受的负载超出其额定能力。
过载可能是由于外部负载过重或电机本身出现问题引起的。
解决过载故障的办法包括减少负载、更换电机或调整变频器的参数以提供更大的输出能力。
3.控制电路故障：控制电路故障可能是由于电路元件损坏或线路连接问题引起的。
在这种情况下，需要检查电路元件，更换损坏的元件或重新连接线路。
4.卡死故障：变频器的传动部分可能会由于过载或不良运行而卡住。
解决这个问题的方法是检查传动部分，清理或更换损坏的零件，确保其正常运行。
5.温度过高故障：变频器在运行过程中可能会产生过多的热量，导致温度过高故障。
这可能是由于环境温度过高、散热设备不良或负载过重引起的。
处理这个问题的方法包括增加散热设备、降低环境温度或减少负载。
6.通讯故障：变频器与其他设备进行通讯时可能会出现通讯故障。
这可能是由于通讯线路连接不良、通讯协议不匹配或故障设备引起的。
解决这个问题的方法包括检查通讯线路、更换不匹配的设备或重新设置通讯参数。
7.保护故障：保护功能是变频器的重要组成部分，可以保护其免受过载、短路和过热等问题的影响。
如果保护功能触发，需要进行故障分析并采取相应的措施来解决问题。
总结起来，变频器的常见故障原因包括电源故障、过载、控制电路故障、卡死、温度过高、通讯故障和保护故障。
解决这些故障的方法包括修复电源问题、减少负载、更换损坏的元件、清理传动部分、增加散热设备、检查通讯线路和重新设置保护参数等。
康沃CVF-G3变频器故障维修资料
注意事项
+24
向外提供的+24V/50mA的电源 （CM端子为 该电源地）
V+
向外提供+5V/50mA电源 或+10V/10mA电源
V-
向外提供-10V/10mA电源
AM
可编程电压信号输出端，外接 电压表头（由
参数b-10设定）
最大允许电流1mA 输出电压0～10V
OC1 OC2
可编程开路集电极输出，由参 数b-15及b-16设定
器
1. CPU板上运放IC的电源(+/-15V +5V)
技
运放IC自身故障 2.运放IC 型号:LM393 LM353 TL072
术
3.电压检测板
交 流
a. 输入电压过高------S1单相机器 b. CPU板上W1电位器 取样电阻------G1系列大功率与小功率互换
变频器维修知识
变
频
故障现象:ER08 欠压,带负载后跳ER08(运行频率上不去);运行当中,启
试运行操作示意图
变 频 器 技 术 交 流
变频器简单调试
变 频 器 技 术 交 流
三线式控制
变 频 器 技 术 交 流
变频器简单调试
变频器简单调试
变 频 器 技 术 交 流
外部电位器控制
变 频 器 技 术 交 流
变频器维修知识
变频器维修知识
变 频 器 技 术 交 流
变频器维修知识
变 频 器 技 术 交 流
器
二. 维修流程
技
三. G2系列结构
术
四. G3系列结构
交
五. 故障现象及检修
流
六. CONVO变频器简单调试
康沃变频器常见故障分析
康沃变频器，全称为“康沃交流变频调速器”，是博世力士乐传动与控制（深圳）有限公司独立研发、生产、销售的品牌变频器，主要用于三相异步交流电机的变频调速和节能。
康沃变频器常见故障分析：(1) 故障P.OFF输入电压过低、输入电源缺相或者变频器电压检测电路故障，可用万用表测端子正负极，正常应该540左右，如果输入电源正常可判断为变频器内部电压检测电路或缺相保护故障，对于康沃G1/P1系列90kW及以上机型变频器，故障原因主要为内部缺相检测电路异常，缺相检测电路由两个单相380V/18.5V变压器及整流电路构成，故障原因大多为检测变压器故障，处理时可测量变压器的输出电压是否正常。
(2) 故障ER02/ER05 表示变频器在减速中出现过流或过压故障，主要原因为减速时间过短、负载回馈能量过大未能及时被释放。
若电机驱动惯性较大的负载时，当变频器频率(即电机的同步转速)下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。
现场处理时在不影响生产工艺的情况下可延长变频器的减速时间，若负载惯性较大，又要求在一定时间内停机时，则要加装外部制动电阻和制动单元，康沃G2/P2系列变频器22kW以下的机型均内置制动单元，只需加外部制动电阻即可，电阻选配可根据产品说明中标准选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。
ER02/ER05故障一般只在变频器减速停机过程中才会出现，如果变频器在其它运行状态下出现该故障，则可能是变频器内部的开关电源部分，如电压检测电路或电流检测电路异常而引起的。
(3) 故障ER17 表示电流检测故障，可用卡表测量实际输出电流和面板电流是不是相符合，如果卡表显示数字过大可能是负载问题，如果卡表相符合则可能是内部电流检测问题。
康沃变频器出现ER17故障主要原因为电流传感器故障或电流检测放大比较电路异常，前者可通过更换传感器解决，后者大多为相关电流检测IC电路或IC芯片工作电源异常，可通过更换相关IC或维修相关电源解决。
康沃变频器常见故障及处理方法
康沃变频器常见故障及处理方法1、引言近年来随着电力电子技术、功率半导体器件及变频控制理论的发展，变频器已被广泛应用于各行业。
九十年代初期主要以进口品牌为主，如富士、三菱、西门子、ABB等，九十年代中期国产变频器日渐出现在市场上，主要以通用型变频器为主。
目前国产变频器技术已逐渐成熟，市场占有率也逐渐提高，作为国内变频器专业生产厂家之一的深圳康沃电气技术有限公司，经过短短几年时间的发展，康沃变频器凭借其优越性能日渐被客户所接受。
康沃公司目前生产的变频器主要有通用型G1/G2系列、风机水泵专用型P1/P2系列、注塑机专用型ZS/ZC系列及高性能单相变频器S1系列，其它各类专用变频器、更高性能的矢量型变频器也将陆续推向市场。
本文主要讲述康沃变频器通用型在应用中出现的常见故障及处理方法，以便用户参考。
2、通用型变频器主电路目前市场上国产变频器主要以低压通用型变频器为主，为下文叙述方便现简要介绍通用型变频器的主电路结构，从变频器结构上分有交—交变频器与交—直—交变频器，而交—直—交变频器又主要包括电压源型变频器与电流源型变频器。
目前国内生产的变频器主要以电压源型交—直—交变频器为主，其结构示意如图1 [img]200561114393187619.jpg[/img]图1 电压源型交－直－交变频器主电路结构主电路主要由整流电路、滤波电路、逆变电路及制动电路几部分构成，其中IGBT （绝缘栅双极晶体管）为变频器主要主要功率，各部分电路功能简述如下：（1）整流电路：由VD1~VD6组成三相桥式全波整流电路将三相交流电整流成直流电（2）滤波电路：整流电路输出的整流电压为脉动的直流电压，因而需滤波电路滤去电压波纹，同时在整流电路与逆变电路起到储能作用。
（3）逆变电路：由开关管V1~V6构成逆变电路将直流电压逆变成三相频率、电压可调的交流电以驱动三相电动机，是变频器实现变频的关键环节。
（4）限流电路：由限流电阻R及开关K构成，由于上电瞬间滤波电容端电压为零，上电瞬间电容充电电流较大，过大的电流可能损坏整流电路。
变频器常见故障及解决方案
变频器常见故障及解决方案变频器是工业自动化领域中广泛应用的设备，主要用于调节电机转速和输出功率。
虽然变频器具有很高的稳定性和可靠性，但是在使用过程中仍然会出现一些常见故障。
下面将介绍一些变频器常见故障及其解决方案。
一、变频器电路故障1. 短路短路是变频器中常见的故障之一，通常是因为绝缘损坏或元器件故障导致。
解决方法包括检查电缆是否能够正常通电，检查电源线和控制线是否短路，更换损坏的元器件等。
2. 开路开路也是变频器中常见的故障之一，通常是电路连接不良或失修造成的。
解决方法包括检查连接线和插头是否正常，重新固定接线端子等。
3. 电源故障电源故障是变频器中比较严重的故障，通常会导致整个系统的瘫痪。
解决方法包括检查电源线是否正常、更换损坏的电源等。
二、软件故障1. 程序错误程序错误是变频器软件故障中常见的问题之一，通常是因为程序编写错误或调试不足造成。
解决方法包括检查程序语法、重新编写程序等。
2. 控制错误控制错误通常会导致变频器对电机的控制失效，不能正常输出信号。
解决方法包括检查参数设置、重新定义驱动控制方法等。
三、机械故障1. 轴承故障轴承故障通常是因为轴承损坏或过度磨损导致，会导致电机转速不稳定或无法启动。
解决方法包括更换损坏的轴承。
2. 轴向偏移轴向偏移通常是因为轴承安装不当或电机不平衡导致，会导致电机运行不稳定、振动强烈等故障。
解决方法包括重新安装轴承、调整电机平衡等。
3. 内部杂物变频器内部杂物会导致电机运行不稳定、振动强烈等故障。
解决方法包括清理变频器内部杂物，保持设备干净卫生。
四、环境故障1. 温度过高格力变频器及其它品牌的变频器工作温度一般在0℃－60℃之间，如果超过这个范围会导致变频器失效。
解决方法包括使用散热器进行散热、降低环境温度等。
2. 潮湿潮湿环境下容易导致电子元器件短路或锈蚀，导致变频器失效。
解决方法包括使用防潮罩、加强设备维护等。
总之，变频器的故障原因复杂多样，需要根据具体情况进行综合分析和解决。
康沃变频器的主要故障及处理方法
康沃变频器的主要故障及处理方法1.电机无法启动可能原因：-电源故障：检查变频器的电源输入是否正常，确保电源电压和频率在变频器的允许范围内。
-控制信号故障：检查控制信号的接线是否正确，观察控制信号的指示灯是否正常。
-电机过载：检查电机是否工作在额定负载范围内，查看变频器的过载保护参数是否合理。
处理方法：-检查电源连接状态，确保正常供电。
-检查控制信号连接状态，确认控制信号的正确性。
-检查电机负载状态，根据需要调整负载。
2.变频器过热可能原因：-风扇故障：检查风扇是否正常工作，观察风扇是否存在异常噪音。
-散热器堵塞：检查散热器是否被灰尘或其他异物堵塞。
处理方法：-检查风扇的工作状态，确保风扇正常运转。
-清洁散热器，除去堵塞物，确保散热器能正常散热。
3.变频器振动或噪音过大可能原因：-变频器安装不牢固：检查变频器的安装状态，确认是否存在松动或者不平稳的现象。
-耦合装置不正确：检查变频器与电机之间的耦合装置，观察是否有异响或者松动。
处理方法：-检查变频器的安装状态，重新固定变频器，确保变频器牢固安装。
-检查耦合装置，重新调整或更换耦合装置，以确保正常运转和减少噪音。
4.变频器显示屏故障可能原因：-显示屏损坏：检查变频器显示屏是否有明显的物理损坏。
-显示屏背光故障：观察显示屏背光是否正常启动。
处理方法：-更换损坏的显示屏。
-检查背光电源，修复故障或更换背光电源。
5.变频器报警或故障保护可能原因：-电网电压异常：检查电网电压是否存在过高或过低的情况。
-过载保护：检查电机是否运行在额定负载范围之外。
-温度保护：检查变频器的温度是否超过设定的限制值。
处理方法：-检查电网电压，确保电网电压在允许范围内。
-检查负载情况，进行负载调整。
-检查变频器散热情况，降低温度。
总结：康沃变频器作为一种重要的电气设备，在使用过程中可能会发生各种故障。
通过了解主要故障及处理方法，可以提前预防和解决这些问题，保障变频器和电机的正常运行。
变频器的常见故障的解决方法
变频器的常见故障的解决方法
变频器是一种用来调节电源频率并控制电机转速的设备，广泛应用于工业生产中。
但是，由于长时间运行以及外部环境等因素，变频器常常会发生故障。
下面是常见的几种变频器故障及其解决方法：
1.故障1：变频器不能开机或无法正常运行
解决方法：
-检查电源是否正常，确认供电是否正常。
-检查变频器的电源开关是否打开，如果没有打开则尝试打开电源开关。
-检查变频器的各个模块是否有松动或者损坏，如果有则需要进行修复或更换。
2.故障2：变频器无法正常调速或调速不稳定
解决方法：
-检查变频器的参数设置，确认参数是否正确。
-检查变频器的转速反馈装置，确认反馈装置是否损坏或者松动。
-检查变频器的电源输入，确保电源输入稳定，并且与变频器额定电压相匹配。
3.故障3：变频器频率输出不稳定或超出范围
解决方法：
-检查变频器的PID控制回路，确认PID参数是否正确设置。
-检查变频器的传感器或测量装置，确保传感器准确可靠。
-检查变频器的电源输入，确保电源输入稳定，并且与变频器额定电压相匹配。
4.故障4：变频器过载保护启动
解决方法：
-检查负载电机是否过载，需要检查电机的负载情况。
-检查变频器的过载保护配置，确认配置是否正确。
-调整变频器的参数，降低过载保护的灵敏度。
5.故障5：变频器发热过高
解决方法：
-检查变频器的通风散热系统，清洁变频器散热器并确保通风良好。
-检查变频器的负载情况，过高的负载可能导致变频器发热。
-检查变频器的参数设置，确认参数是否合理。
变频器常见故障的产生原因和处理方法
变频器常见故障的产生原因和处理方法变频器是一种将电源频率转变为可调节的交流电压的电气设备，被广泛应用于工业自动化控制系统中。
然而，在使用过程中，变频器也会出现各种故障，这些故障可能导致设备不稳定运行、损坏甚至故障。
本文将主要探讨变频器常见故障的产生原因和处理方法。
一、电源相关故障1.电源电压不稳定：电源电压不稳定可能导致变频器工作不正常，甚至故障。
此类故障一般由电网电压波动、电源线接触不良等因素引起。
处理方法包括使用稳压电源、检查供电电源线路及接触器、使用电压稳定器等措施。
2.电源线接触不良：电源线接触不良可能导致变频器无法启动或频繁断电。
处理方法主要是检查电源线连接是否紧固可靠、是否存在断线等问题，确保电源线能够正常供电。
3.电源线长度过长：电源线长度过长会增加电源线电阻，导致电压下降，从而影响变频器的工作效果。
此时可以适当缩短电源线长度，或使用较大直径的电源线。
二、散热系统故障1.风机故障：风扇是变频器散热的重要组成部分，一旦风扇故障，会导致变频器过热，进而引发其他故障。
处理方法包括检查风扇是否受阻、更换故障风扇等措施。
2.冷却水系统故障：部分大功率变频器采用水冷却系统，如果水冷却系统发生故障，例如水泵故障、水管漏水等，都会导致变频器过热。
处理方法包括检查冷却水系统是否畅通、更换故障设备等。
3.高温环境：如果变频器工作环境温度过高，散热效果会受到影响，从而引发故障。
此时可以采取增加散热设备、提高通风效果等方式来降低温度。
三、电路板故障1.电路板烧坏：电路板烧坏一般由于电路设计缺陷、过电压、电磁干扰等原因引起，常见故障有电路板焊点断裂、元器件烧坏等。
处理方法包括更换故障电路板或焊接漏气点、加装过电压保护器等。
2.元器件老化：使用时间长了，变频器内的元器件可能出现老化现象，例如电解电容容量下降、绝缘破损等，这些都会导致设备故障。
此类故障可以通过定期检查、更换老化元器件等方式解决。
四、程序设置故障1.控制参数设置不合理：变频器的工作效果受控制参数的影响，如果控制参数设置不合理，可能导致设备不正常工作。
变频器常出现的故障现象及处理方法例
变频器常出现的故障现象及处理方法例
用户进一步了解康沃变频器、方便用户使用，现将康沃变频器在使用中常出现的故障现象及处理方法例举如下:
（1）故障P.OFF
康沃变频器上电显示P.OFF延时1~2s后显示0，表示变频器处于待机状态。
在应用中若出现变频器上电后一直显示P.OFF而不跳0现象，主要原因有输入电压过低、输入电源缺相及变频器电压检测电路故障，处理时应先测量电源三相输入电压，R、S、T端子正常电压为三相380V，如果输入电压低于320V或输入电源缺相，则应排除外部电源故障。
如果输入电源正常可判断为变频器内部电压检测电路或缺相保护故障，对于康沃G1/P1系列90kW及以上机型变频器，故障原因主要为内部缺相检测电路异常，缺相检测电路由两个单相380V/18.5V变压器及整流电路构成，故障原因大多为检测变压器故障，处理时可测量变压器的输出电压是否正常。
（2）故障ER08
康沃变频器出现ER08故障代码表示变频器处于欠压故障状态。
主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。
通用变频器电压输入范围在320V~460V，在实际应用中变频器满载运行时,当输入电压低于340V时可能会出现欠压保护，这时应提高电网输入电压或变频器降额使用;若输入电压正常,变频器在运行中出现。
变频器常见故障的产生原因和处理方法
变频器常见故障的产生原因和处理方法变频器是一种智能调速装置，广泛应用于电机调速控制系统中。
然而，由于复杂的电路和工作环境，变频器常常会发生故障，影响设备的正常运行。
本文将介绍变频器常见故障的产生原因和处理方法，帮助用户快速定位和解决问题。
一、过热故障过热是变频器常见的故障之一，主要原因有以下几点：1.供电电压不稳定或过高，导致电磁线圈过热。
2.冷却风扇出现故障，无法充分散热。
3.变频器工作时间过长，超出了额定工作时间。
针对过热故障，可以采取以下处理方法：1.检查供电电压是否稳定，如有必要，使用稳压器来保持稳定供电。
2.检查冷却风扇的工作状态，如有损坏，及时更换。
3.对于长时间运行的变频器，应设定适当的工作时间，避免过热。
二、过载故障过载是指电机负载超过了变频器的额定负载能力，主要原因有以下几点：1.电机负载过重，超出了变频器的额定负载能力。
2.变频器参数设置不正确，无法适应负载需求。
3.供电电压偏低，导致输出功率不足，无法满足负载需求。
1.检查电机负载是否正常，根据负载情况调整变频器的额定负载能力。
2.检查变频器参数设置是否正确，如有必要，进行调整。
3.检查供电电压是否正常，如有偏低情况，采取措施提高电压。
三、短路故障短路是指电路中出现直接的短路现象，导致变频器无法正常工作，主要原因有以下几点：1.电缆连接不良，导致电路短路。
2.额定电流过大，超过了变频器的额定电流能力。
3.电路中出现故障，如元件损坏、绝缘子破损等。
解决短路故障的方法如下：1.检查电缆连接是否良好，如有松动或脱落情况，及时进行处理。
2.检查变频器的额定电流能力是否满足需求，如不足，需更换合适的变频器。
3.对于电路中出现的故障，需要找出具体原因并修复。
四、过电压故障过电压是指供电电压超过了变频器的额定电压能力，主要原因有以下几点：1.供电电压不稳定，波动较大。
2.供电电网中存在电力设备开关频繁操作，导致电网电压波动。
1.检查供电电压是否稳定，如有必要，使用稳压器来保持稳定供电。
康沃CVF-G2系列变频器有哪些常见故障
减小负载波动
Er. 04
加速中过电压
（1）输入电压太高。
（2）电源频繁通、断
（1）检查电源电压。
（2）勿用通断电源起动电动机
Er. 05
减速中过电压
（1）减速时间太短。
（2）输入电压异常
（1）延长减速时间。
（2）检查电源电压。
（3）安装或重选制动电阻
Er. 06
运行中过电压
（1）电源电压异常。
（4）电网电压过低
（1）减轻负载或增大变频器容量。
（2）延长加速时间。
（3）降低转矩提升档次。
（4）检查电网电压
Er. 10
电动机过载
（1）负载过大。
（2）加速时间过短。
（3）保护系数预置过小。
（4）转矩提升过高
（1）减轻负载。
（2）延长加速时间。
（3）加大电动机的过载保护系数。
（4）降低转矩提升档次
（2）运行中有再生制动状态
（1）检查电源电压。
（2）安装或重选制动电阻
Er. 07
停机时过电压
电源电压异常
检查电源电压
Er. 08
运行中欠电压
（1）电源电压异常。
（2）电网中有大负载起动
（1）检查电源电压。
（2）与大负载分开供电
Er. 09
变频器过载
（1）负载过大。
（2）加速时间过短。
（3）转矩提升过高。
请求技术服务
Er. 18
RS-485通信故障
数据的发送和接受有问题
（1）检查接线。
（2）请求技术服务
Er. 19
PID反馈故障
（1）反馈信号线断开。
（2）传感器发生故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
康沃变频器常见故障排除
(1)故障P.OFF
上电显示P.OFF延时1~2s后显示0，表示变频器处于待机状态。
在应用中若出现变频器上电后一直显示P.OFF而不跳0现象，主要原因有输入电压过低、输入电源缺相及变频器电压检测电路故障，处理时应先测量电源三相输入电压，R、S、T端子正常电压为三相380V，如果输入电压低于320V或输入电源缺相，则应排除外部电源故障。
如果输入电源正常可判断为变频器内部电压检测电路或缺相保护故障，对于康沃G1/P1系列90kW及以上机型变频器，故障原因主要为内部缺相检测电路异常，缺相检测电路由两个单相380V/18.5V 变压器及整流电路构成，故障原因大多为检测变压器故障，处理时可测量变压器的输出电压是否正常。
7.5KWG3一例，模块炸裂，三相输入检测电阻烧坏，更换模块后报P。
OFF，将缺相保护的光偶输出端直接短接可排除报警。
(2) 故障ER08
康沃变频器出现ER08故障代码表示变频器处于欠压故障状态。
主要原因有输入电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。
通用变频器电压输入范围在320V~460V，在实际应用中变频器满载运行时,当输入电压低于340V时可能会出现欠压保护，这时应提高电网输入电压或变频器降额使用;若输入电压正常,变频器在运行中出现ER08故障，则可判断为变频器内部故障，可能为主回路中KS接触器跳开，使限流电阻在变频器运行时串联到主
回路中，这时若变频器带负载运行便会出现ER08故障，这时可排除是否为接触器损坏或接触器控制电路异常;若变频器主回路正常，出现ER08报警的原因大多为电压检测电路故障，一般变频器的电压检测电路为开关电源的一组输出，经过取样、比较电路后给CPU处理器，当超过设定值时，CPU根据比较信号输出故障封锁信号，封锁IGBT，同时显示故障代码。
(3) 故障ER02/ER05
故障代码ER02/ER05表示变频器在减速中出现过流或过压故障，主要原因为减速时间过短、负载回馈能量过大未能及时被释放。
若电机驱动惯性较大的负载时，当变频器频率(即电机的同步转速)下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。
现场处理时在不影响生产工艺的情况下可延长变频器的减速时间，若负载惯性较大，又要求在一定时间内停机时，则要加装外部制动电阻和制动单元，康沃G2/P2系列变频器22kW以下的机型均内置制动单元,只需加外部制动电阻即可，电阻选配可根据产品说明中标准选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。
ER02/ER05故障一般只在变频器减速停机过程中才会出现，如果变频器在其它运行状态下出现该故障，则可能是变频器内部的开关电源部分，如电压检测电路或电流检测电路异常而引起的。
(4) 故障ER17
代码ER17表示电流检测故障，通用变频器电流检测一般采用电流传感器，通过检测变频器两相输出电流来实现变频器运行电流的检测、显示及保护功能，输出电流经电流传感器输出线性电压信号，经放大比较电路输送给CPU处理器，CPU处理器根据不同信号判断变频器是否处于过电流状态，如果输出电流超过保护值，则故障封锁保护电路动作，封锁IGBT脉冲信号，实现保护功能。
康沃变频器出现ER17故障主要原因为电流传感器故障或电流检测放大比较电路异常，前者可通过更换传感器解决，后者大多为相关电流检测IC电路或IC芯片工作电源异常，可通过更换相关IC 或维修相关电源解决。
(5) 故障ER15
代码ER15表示逆变模块IPM、IGBT故障，主要原因为输出对地短路、变频器至电机的电缆线过长(超过50m)、逆变模块或其保护电路故障。
现场处理时先拆去电机线,测量变频器逆变模块，观察输出是否存在短路，同时检查电机是否对地短路及电机线是否超过允许范围，如上述均正常,则可能为变频器内部IGBT模块驱动或保护电路异常。
一般IGBT过流保护是通过检测IGBT导通时的管压降动作的，如图3所示。
当IGBT正常导通时其饱和压降很低，当IGBT过流时管压降VCE会随着短路电流的增加而增大，增大到一定值时,检测二极管DB 将反向导通，此时反向电流信号经IGBT驱动保护电路送给CPU处理器，CPU封锁IGBT输出,以达到保护作用。
如果检测二极
管DB损坏，则康沃变频器会出现ER15故障，现场处理时可更换检测二极管以排除故障。
(6) 故障ER11
康沃变频器出现ER11故障表示变频器过热，可能的原因主要有:风道阻塞、环境温度过高、散热风扇损坏不转及温度检测电路异常。
现场处理时先判断变频器是否确实存在温度过高情况，如果温度过高可先按以上原因排除故障;若变频器温度正常情况下出现ER11报警，则故障原因为温度检测电路故障。
康沃22kW以下机型采用的七单元逆变模块，内部集成有温度元件，如果模块内此部分电路故障也会出现ER11报警，另一方面当温度检测运算电路异常时也会出现同样故障现象。
结束语
随着变频器应用范围的不断扩大，用户对变频器也越加熟悉，变频器在使用中出现的问题大致相似，本文讲述的康沃变频器在使用中可能出现的故障和一般处理方法，希望对于用户有所帮助，同时供业内人士交流参考。
