三菱变频器常见故障分析与处理办法简介

三菱变频器目前在市场上用量最多的就是A500系列，以及E500系列了，A500系列为通用型变频器，适合高启动转矩和高动态响应场合的使用。

而E500系列则适合功能要求简单，对动态性能要求较低的场合使用，且价格较有优势。

就三菱变频器在市场上使用最广的两款型号的一些新的故障及相应处理办法做一些
简单介绍。

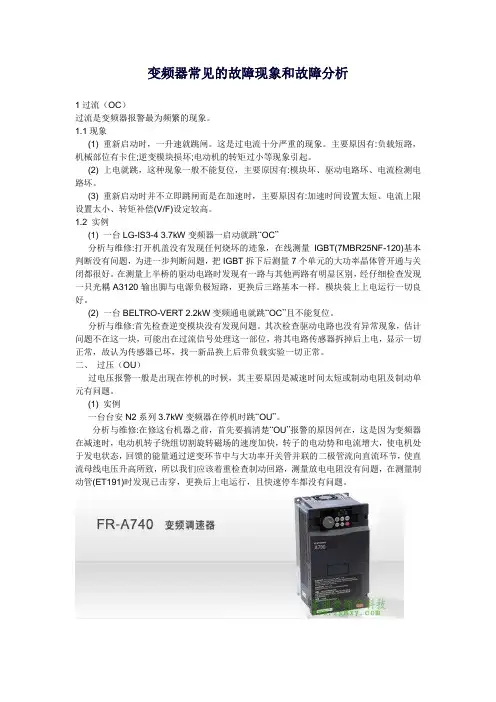

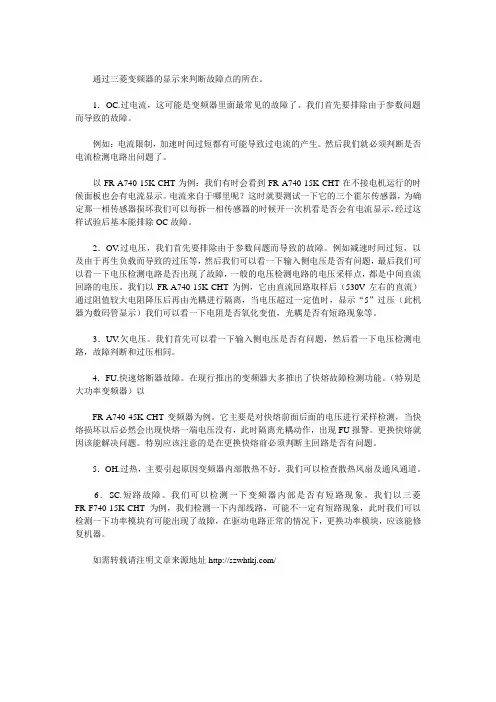

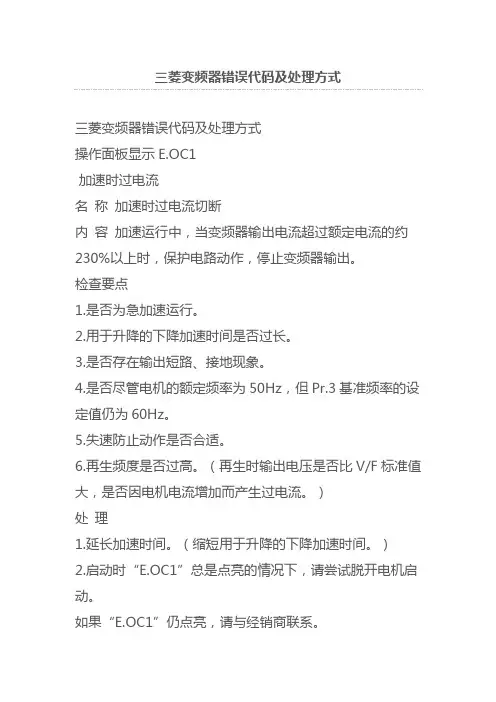

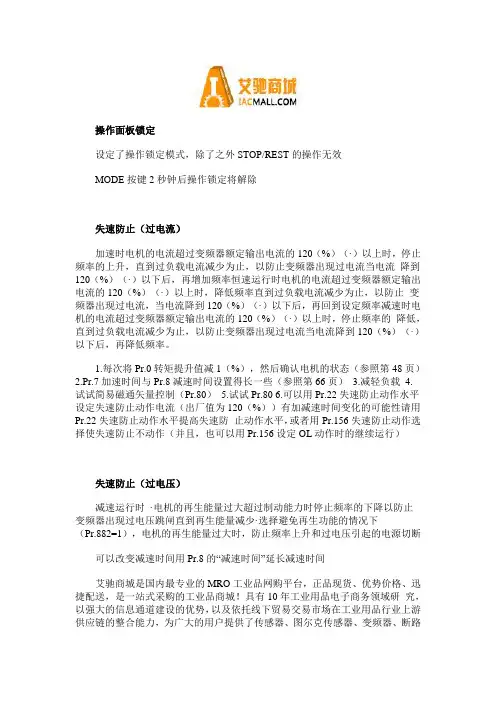

OC1、OC3故障。

三菱变频器出现OC（过电流故障）很多时候会是以下几方面原因造成的（现以A500系列变频器为例）。

（1）参数设置问题不当引起的，如时间设置过短；（2）外部因素引起的，如电机绕组短路，包括（相间短路，对地短路等）；（3）变频器硬件故障，如霍尔传感器损坏，IGBT模块损坏等。

在现在的维修中，我们有时排除以上这些原因可能还是解决不了问题，OC故障仍然存在，当然更换控制板也不是解决问题的办法，这时可以考虑一下驱动电路是否存在问题。

三菱A500变频器的检测电路做的相当强大，以上这些检测点只要有任何一处有问题都可能会报警，无法正常运行。

除了一般性驱动电路所包括的驱动电源，驱动光耦隔离，驱动信号放大电路，还包括输出信号回馈电路等。

在以前我们介绍的检测手段无法解决问题的情况下，要特别注意驱动电路是否正常，检测方向主要包括刚才介绍的三菱驱动电路的几个组成部分。

UVT故障。

UVT为欠压故障，相信很多客户在使用中还是会碰到这样的问题，我们常见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与标准电压值比较后输出电压正常信号，过压信号或是欠压信号。

对于三菱A500系列变频器电压信号的采样值则
是从开关电源侧取得的，并经过光电耦合器隔离，在我们的维修过程中，发现光耦的损坏在造成欠压故障的原因中占
有了很大的比重，这种现象在以前的变频器维修中还是不多见的。

E6，E7故障。

E6，E7故障对于广大用户来说一定不陌生，这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。

（1）集成电路1302H02损坏。

这是一块集成了驱动波形转换，以及多路检测信号于一体的IC集成电路，并有多路信号和CPU板关联，在很多情况下，此集成电路的任何一路信号出现问题都有可能引起E6，E7报警；（2）信号隔离光耦损坏。

在IC集成电路1302H02与CPU板之间有多路强弱信号需要隔离，隔离光耦的损坏在元器件的损坏比例中还是相对较高的，所以在出现E6，E7报警时，也要考虑到是否是此类因素造成的；（3）接插件损坏或接插件接触不良。

由于CPU板和电源板之间的连接电缆经过几次弯曲后容易出现折断，虚焊等现象，在插头侧如果使用不当也易出现插脚
弯曲折断等现象。

以上一些原因也都可能造成E6，E7故障的出现。

开关电源损坏。

开关电源损坏也是A500系列变频器的常见故障，排除掉以前我们经常提到的脉冲变压器损坏，开关场效应管损坏，启振电阻损坏，整流两
极管损坏等一些因素外，常见的损坏器件就是一块M51996波形发生器芯片了，这是一块带有导通关断时间调整，输出电压调节，电压反馈调节等多种保护于一体的控制芯片。

较容易出现问题的地方主要有芯片14脚的电源，调整电压基准值
的7脚，反馈检测的5脚，以及波形输出的2脚等。

功率模块损坏。

功率模块的损坏，主要出现在E500系列变频器。

对于小功率的变频器，由于是集成了功率器件，检测电路于一体的智能模块，当模块损坏时只能更换，但维修成本较高，已无维修价值。

而对于5.5KW，7.5KW的E500系列变频器，选用了7MBR系列的PIM功率模块，更换的成本相对较低，对此类变频器的损坏可以做一些维修。

在近85年的历史中,三菱电机始终致力于尖端技术及专门知识的研究开发活动,并且在此基础上从事高性能产品及设备系统的开发
和制造。

变频器故障综合分析与处理方法
2009-11-12 来源：工控商务网浏览：145
一、概述
随着科学技术水平的不断提高，新型大功率电力电子元器件的诞生，集成电路和微机技术的应用，交流变频调速技术已日趋完善和成熟。

交流变频器调速系统以调速范围宽、动态响应快、调速精度高、保护功能完善和操作简单等优点，已在冶金、石化、电力、机械、民用电器等行业得到广泛应用。

变频器在正常使用6-10年后，就进入故障的高发期，经常会出现元器件烧坏、失效、保护功能频繁动作等故障现象，严重影响其正常运行。

在长期从事设备维修工作中，本人遇到过许多不同的变频器故障，在对其处理过程中，发现其故障类别有一定的共性和规律。

在实际维修中，只要抓住其特征，掌握故障处理的规律，就能做好变频器的维修工作，
使变频器在实际中出现的各种故障得到及时处理和解决，并延长其使用寿命。

首先，要根据变频器的使用技术规范要求，制定完善的日常维护措施和检修周期，使故障隐患在初期得到解决，尤其是在恶劣环境条件下使用的变频器，这项措施更为重要。

其次，专业维修人员必须全面了解其原理、结构和控制方式等常识。

此外，还要有丰富的实践维修经验和扎实的电气理论知识。

二、变频器应用现状
在实际设备维修中，遇到最多的是进口变频器。

如富士、三垦、ABB、AB、西门子等厂家。

特别是在大、中型企业旧设备技术改造中，应用最为广泛。

其原因是由于十多年前国内生产变频器的厂家很少，其产品功能简单、性能低、质量不高。

而进口变频器机型多、技术成熟、功能齐全、性能优越、质量高、耐用的特点，并且适合不同设备拖动需求，故占据着国内变频器市场的主要部分。

在多年的实际使用中，发现进口变频器也存在着一个很大的问题，就是国内多数代理
商和经销商在推销进口变频器时，一般是以国外已开始淘汰的机型为主，由于这类产品的价格不高，国内企业普遍能够接受。

另外，国企在设备技术改造中，因改造资金不足、对方案设计不重视、审批专业性不强等其它原因，会自然选择这种机型。

故设备技术改造完成2-3年后，就出现变频器维修配件或整机购买不到现象。

代理商以这种产品淘汰，又推销另外一种机型，结果出现了同一个设备改造项目，却采用多种机型控制的情况。

如我厂炭素一、二期焙烧4台多功能天车变频器改造，分别采用AB公司AC800-01、AC800-02两种变频器（2台是2002年实施的
改造；另2台是2003年完成的）。

又如我厂炭素净化系统4台200KW的排烟机2001年选用ABB公司ASC600（250KW）机型实施变频器改造后，运行3年多，就有2台变频器因无备件停用（因这种机型淘汰，已不生产，无备件供应）。

随着经济和技术的迅速发展和进步，近几年国内众多厂家在变频器研制和开发方面，已开始了大规模资金和人力的投入。

目前国产变频在控制技术和功能上，已取得了显著的进步和成就。

但由于过去的遗留的旧观念和态度，人们在实际应用中，仍然对国产变频的性能和质量有较深的怀疑和偏见，故目前制约着国产变频器推广和应用。

但国产变频器以其低价格，维修方便、配件供应及时等优点，正在逐渐被国内企业技术人员认可和接纳。

三、变频器的常见故障及维修对策
目前，大多数国内企业中，由于维修人员素质、能力、实践经验及设备管理不到位等原因，在设备维修工作上，主要采取设备元部件整机更换的维修工作方式。

对于设备中变频器维修，也普遍采取整机报废、更换（或更新）维修方式。

故企业内废旧整机变频器数量很多，每年要花费大量资金购置新的变频器，以维持实际设备运行需要。

另外，由于变频器在使用中故障频繁，从维修人员到管理层普遍认为只有进口机型，才有高质量、低故障的保障。

对变频器使用环境、维护不重视，将各类异常故障归结于质量问题，故出现了设备完成变频器技术改造的几年后，又提出了新的设备变频器技改项目（这种技改其实是变频器更新工作），使一台设备多次实施技改，浪费了大量资金，影响着企业生产
成本降低和效益的提高。

1变频器故障分类
根据变频器发生故障或损坏的特征，一般可分为两类；一种是在运行中频繁出现的自动停机现象，并伴随着一定的故障显示代码，其处理措施可根据随机说明书上提供的知道方法，进行处理和解决。

这类故障一般是由于变频器运行参数设定不合适，或外部工况、条件不满足变频器使用要求所产生的一种保护动作现象；另一类是由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低或击穿等突发故障（严重时，会出现打火、爆炸等异常现象）。

这类故障发生后，一般会变频器无任何显示，其处理方法是先对变频器解体检查，重点查找损坏件，根据故障发生区，进行清理、测量、更换，然后全面测试，再恢复系统，空载运行，观察触发回路输出侧的波形，当6组波形大小、相位差相等后，再加载运行，达到解决故障的目的。

本文主要阐述第二类故障的分析和处理方法。

2主电路故障
根据对变频器实际故障发生次数和停机时间统计，主电路的故障率占60％以上；运行参数设定不当，导致的故障占20％左右；控制电路板出现的故障占15％；操作失误和外部异常引起的故障占5％。

从故障程度和处理困难性统计，此类故障发生必然造成元器件的损坏和报废。

是变频器维修费用的主要消耗部分。

（1）整流块的损坏
变频器整流桥的损坏也是变频器的常见故障之一，早期生产的变频
器整流块均以二极管整流为主，目前部分整流块采用晶闸管的整流方式（调压调频型变频器）。

中、大功率普遍变频器整流模块一般为三相全波整流，承接着变频器所有输出电能的整流，易过热，也易击穿，其损坏后一般会出现变频器不能送电、保险熔断等现象，三相输入或输出呈低阻值（正常时其阻值达到兆欧以上）或短路。

在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。

如果没有同型号整流块时，可用同容量的其它类型的整流块替代，其固定螺丝孔，必须重新钻孔、攻丝，再安装、接线。

例如，一台80年代中期西门子生产的变频器（7.5kVA）整流模块（椭圆形）击穿后，因无同类整流块配件，采用三垦生产的同容量整流块（矩形）替代后，已运行多年，目前仍然能正常使用。

（2）充电电阻易损坏
导致变频器充电电阻损坏原因一般是：如主电路接触器吸合不好时，造成通流时间过长而烧坏；或充电电流太大而烧坏电阻；或由于重载启动时，主电路通电和RUN信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。

其损坏的特征，一般表现为烧毁、外壳变黑、炸裂等损坏痕迹。

也可根据万用表测量其电阻（不同容量的机器，其阻值不同，可参考同一种机型的阻值大小确定）判断。

（3）逆变器模块烧坏
中、小型变频器一般用三组IGTR（大功率晶体管模块）；大容量的机种采用多组IGTR并联，故测量检查时应分别逐一进行检测。

IGTR的损坏也可引起变频器OC（+pA或+pd或+pn）保护功能动作。

逆变器模块的
损坏原因很多：如输出负载发生短路；负载过大，大电流持续运行；负载波动很大，导致浪涌电流过大；冷却风扇效果差；致使模块温度过高，导致模块损坏、性能变差、参数变化等问题，引起逆变器输出异常。

如一台FRN22G11S-4CX变频器，输出电压三相为106V，解体在线检查逆变模块（6MBP100RS-120）外观，没发现异常，测量6路驱动电路也没发现故障，将逆变模块拆下测量发现有一组模块不能正常导通，该模块参数变化很大（与其它两组比较），更换之后，通电运行正常。

又如MF-30K-380变频器在启动时出现直流回路过压跳闸故障。

这台变频器并不是每次启动时，都会过压跳闸。

检查时出现变频器在通电（控制面板上无通电显示信号）后，测得直流回路电压达到500V以上，由于该型变频器直流回路的正极串联1只SK-25接触器。

在有合闸信号时经过预充电过程吸合，故怀疑预充电回路性能不良，断开预充电回路，情况依旧。

用电容表检测滤波电容发现已失效，更换电容后，变频器工作正常。

3辅助控制电路故障
变频器驱动电路、保护信号检测及处理电路、脉冲发生及信号处理电路等控制电路称为辅助电路。

辅助电路发生故障后，其故障原因较为复杂，除固化程序丢失或集成块损坏（这类故障处理方法一般只能采用控制板整块更换或集成块更换）外，其它故障较易判断和处理。

（1）驱动电路故障
驱动电路拥有驱动逆变器IGTR，也易发生故障。

一般有明显的损坏痕迹，诸如器件（电容、电阻、三极管及印刷板等）爆裂、变色、、断
线等异常现象，但不会出现驱动电路全部损坏情况。

处理方法一般是按照原理图，每组驱动电路逐级逆向检查、测量、替代、比较等方法；或与另一块正品（新的）驱动板对照检查、逐级寻找故障点。

处理故障步骤：首先对整块电路板清灰除污。

如发现印刷电路断线，则补线处断，有的器件需要离线测定。

驱动电路修复后，还要应用示波器观察各组驱动电路信号的输出波形，如果三相脉冲大小、相位不相等，则驱动电路仍然有异常处（更换的元器件参数不匹配，也会引起这类现象），应重复检查、处理。

大功率晶体管工作的驱动电路的损坏也是导致过流保护功能动作的原因之一。

驱动电路损坏表现出来最常见的现象是缺相，或三相输出电压不相等，三相电流不平衡等特征。

（2）开关电源损坏
开关电源损坏的一个比较明显的特征就是变频器通电后无显示。

如：富士G5S变频器采用了两级开关电源，其原理是主直流回路的直流电压由500V以上降为300V左右，然后再经过一级开关降压，电源输出5V，24V等多路电源。

开关电源的损坏常见的有开关管击穿，脉冲变压器烧坏，以及次级输出整流二极管损坏，滤波电容使用时间过长，导致电容特性变化（容量降低或漏电电流较大），稳压能力下降，也容易引起开关电源的损坏。

富士G9S则使用了一片开关电源专用的波形发生芯片，由于受到主回路高电压的窜入，经常会导致此芯片的损坏，由于此芯片市场很少能买到，引起的损坏较难修复。

另外，变频器通电后无显示，也是较常见的故障现象之一，引起这类故障原因，多数也是由于开关电源的损坏所致。

如MF系列变频器的
开关电源采用的是较常见的反激式开关电源控制方式，开关电源的输出级电路发生短路也会引起开关电源损坏，从而导致变频器无显示。

（3）反馈、检测电路故障
在使用变频器过程中，经常会碰到变频器无输出现象。

驱动电路损坏、逆变
模块损坏都有可能引起变频器无输出，此外输出反馈电路出现故障也能引起此类故障现象。

有时在实际中遇到变频器有输出频率，没有输出电压（实际输出电压非常小，可认为无输出），这时则应考虑一下是否是反馈电路出现了故障所致。

在反馈电路中用于降压的反馈电阻是较容易出现故障的元件之一；检测电路的损坏也是导致变频器显示OC（+pA 或+pd或+pn）保护功能动作的原因，检测电流的霍尔传感器由于受温度，湿度等环境因素的影响，工作点容易发生漂移，导致OC报警。

总之，变频器常见故障有过流、过压、欠压以及过热保护，并有相应的故障代码，不同的机型有不同的代码，其代码含义可查阅随机使用说明书，参考处理措施进行解决。

过流经常是由于GTR（或IGBT）功率模块的损坏而导致的，在更换功率模块的同时，应先检查驱动电路的工作状态，以免由于驱动电路的损坏，导致GTR（或IGBT）功率模块的重复损坏；欠压故障发生的主要原因是快速熔断器或整流模块的损坏，以及电压检测电路的损坏，电压检测采样信号是从主直流回路直接取样，经高阻值电阻降压，并通过光耦隔离后送到CPU处理，由高低电平判断是欠压还是过压；过热停机，多数原因是由冷却风扇散热不足引起的。

如我厂铝电解车间环境恶劣，高粉尘、高温（夏季厂房上部气温高达
56℃）、高氧化铝粉尘、氟化氢腐蚀气体使多功能天车上变频器内电路板易积尘、风扇粘死、电子器件老化迅速、GTR（或IGBT模块过热烧坏，故经常出现过热保护，特别是在夏季，这种现象更加频繁，而且模块烧坏率很高，即使进口机型（如Siemens、senken、fuji等）情况也是如此。

为解决这个问题，我们通过大天车上使用变频器容量，才初步降低了变频器的故障和报废率，但效果并不理想。

四、降低变频器故障和延长使用寿命的措施
根据试验证明，变频器的使用环境温度每升高10℃，则其使用寿命减少一半。

为此在日常使用中，应根据变频器的实际使用环境状况和负载特点，制定出合理的检修周期和制度，在每个使用周期后，将变频器整体解体、检查、测量等全面维护一次，使故障隐患在初期发现和处理。

1作好检修工作
（1）定期（根据实际环境确定其周期间隔长短）对变频器进行全面检查维护，必要时可将整流模块、逆变模块和控制柜内的线路板进行解体、检查、测量、除尘和紧固。

由于变频器下进风口、上出风口常会因积尘或因积尘过多而堵塞，其本身散热量高，要求通风量大，故运行一定时间后，其电路板上（因静电作用）有积尘，须清洁和检查。

（2）对线路板、母排等维修后，要进行必要的防腐处理，涂刷绝缘漆，对已出现局部放电、拉狐的母排须取除其毛刺，并进行绝缘处理。

对已绝缘击穿的绝缘柱，须清除炭化或更换。

（3）对所有接线端检查、紧固，防止松动引起严重发热现象的发生。

（4）对输入（包括输出）端、整流模块、逆变模块、直流电容和快
容等器件进行全面检查、参数测定，发现烧毁或参数变化大的器件应及时更换。

（5）对变频器内风扇转动状态、要经常仔细检查，断电后，用手转动风叶，观察轴承有无卡死或转动不灵活现象，必要时更换处理。

（6）仔细检查控制电路板上电子元器件，检查和处理脱焊、变色、鼓肚、开裂、断线（印刷板线路）等异常现象，必要时对外表异常的元器件，可从电路板上脱焊测量检查或更换。

（7）由于变频器在设计时其电子元器件考虑了使用老化引起的容量降低问题，故在维修中，不必对容量降低小的电容立即更换。

在实际中，电容容量降低高低与变频器使用环境、负载大小、工作制等状态有直接的关系，恶劣环境、负载越大、停启频繁等运行状态，会加速直流主电容老化。

另外，定期维修时，要详细检查主电流回路电容器有无漏液、外壳有无膨胀、鼓泡或变形，安全阀是否冲开，并对电容容量、漏电流（漏电流大，会使电容器过热，引起安全阀冲开，甚至电容爆炸）、耐压等进行检测，对容量降低30％以上、漏电流超过70mA、耐压低于650V 的电容应及时更换。

对新电容或长期闲置未使用的电容，应进行性能测试，满足使用要求后才可替换使用。

（8）对整流块、逆变GTR（或IGBT）等大载流量的器件要用万用表、电桥等仪器、工具进行检测和耐压试验，测定其正向、反向电阻值，并做表格记录，对参数相差较大的模块要更换。

（9）对主接触器及其它辅助继电器进行检查，仔细观察各接触器动静触头有无拉狐、毛刺或表面氧化、凹凸不平，发现此类问题应对其相
应的动静触头进行更换，确保其接触安全可靠。

（10）经常检查电源电压波动程度。

改善变频器使用环境和负载波动大的现象，避免大电流对变频器冲动的影响。

五、结束语
在变频器的应用中，只有满足其设计工作要求和正常使用的各项条件，才能使其长期、安全、稳定的运行。

如果是在恶劣的工作环境下使用，就要加倍重视变频器的日常维护和检修工作，改善变频器使用环境和负载波动大的现象。

才能保证变频器可靠、平稳、安全地发挥其各项性能，达到调速运行、节约电能和降低维修费用的目的。

变频器维修中的检测技巧
一、电阻器的检测方法与经验
1.固定电阻器的检测。

A、将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20%~80%弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B、注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色
环电阻的阻值虽然能以色
环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

２.水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻
完全相同。

３.熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或销大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表Ｒ×１挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。

在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。

４.电位器的检测。

检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。

用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方
法进行检测。

Ａ，用万用表的欧姆挡测“１”“２”两端，其读数应为电位器的。
