三菱变频器错误代码及处理方式
三菱变频器故障代码与解决办法
三菱变频器故障代码与解决办法点击次数：1402 发布时间：2010-6-21 10:38:34三菱变频器故障代码与解决方法显示代码FR-DU04 参数单元FR-PU04 故障名称故障原因处理方法E.OC1 OC During Acc 加速时过电流断路当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出加速时间太短,增加加速时间。
检查输出是否短路或接地。
E.OC2 Steady Spd OC 定速时过电流断路检查负荷是否突变？保持负荷稳定。
检查输出是否短路或接地。
E.OC3 OC During Dec 减速时停止时过电流断路减速时间太短,增加减速时间。
检查输出是否短路或接地。
E.OV1 OV During Acc 加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。
也可能是由于电源系统的浪涌电压引起的。
加速太快？增加加速时间E.OV2 Steady Spd OV 定速时再生过电压断路检查负荷是否突变？保持负荷稳定。
E.OV3 OV During Dec 减速时停止时再生过电压断路减速太快？增加减速时间E.THM Motor Overload 电动机过负荷断路电动机过负荷减轻负荷。
经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
E.THT Inv. Overload 变频器过负荷断路变频器过负荷E.IPF Inst.Pwr. Loss 瞬间停电保护恢复电源E.UVT Under Voltage 低电压保护回路中有大容量电动机启动检查供电系统，避免回路中频繁启动的大容量电动机的影响。
E.FIN H/Sink O/Temp 散热片过热环境温度过高加强通风的同时减轻负荷E.BE Br. Cct. Fault 制动晶体管报警制动率设定是否正常？降低制动率的设置E.GF Ground Fault 输出侧接地故障过电流保护电动机或电缆存在接地故障解决接地故障E.OHT OH Fault 外部热继电器动作检查电动机是否过热降低负荷，解决机械故障E.OLT Stll Prev STP 失速防止（动作时显示OL）电动机过负荷减轻负荷。
三菱变频器故障维修代码表大全
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
其在很多工业生产中都有广泛运用。
其中三菱变频器是比较常见的品牌，下面就给大家总结一下它的故障维修代码表，希望能给大家带来帮助。
备销售、维护及电气系统维修改造的高科技公司。
主要经营西门子（SIEMENS）ABB、施耐德（Schneider）等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备，服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术，拥有一支技术精湛、经验丰富的技术团队。
三菱变频器故障报警及处理方法
操作面板电源短路
操作面板连接电缆存在短路现象。修复短路。
E.CPU
CPU Fault
CPU错误
检查松脱的接口，可靠连接。
E.MB1~~E.MB7
顺序制动错误
检查抱闸顺序是否正常
E.3
Fault 3
选件异常
通讯选件设定错误或接触不良。
检查选件设定，操作是否有误。选件接头插座确实连接好。
E.6
三菱变频器故障报警信号及处理方法
显示代码FR-DU04
参数单元FR-PU04
故障名称
故障原因
处理方法
E.OC1
OC During Acc
加速时过电流断路
当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出
加速时间太短,增加加速时间。检查输出是否短路或接地。
E.OC2
Steady Spd OC
Fault 6
CPU错误
内置CPU发生通讯异常时，变频器停止输出。
CPU通讯异常错误发生，变频器停止输出。停电复位重新启动。
E.7
Fault 7
CPU错误
E.LF
E.LF
输出缺相保护
当变频器输出三相中有一相断开时，变频器停止输出。
检查断开的输出相。
FN
Fan Failure
风扇故障
冷却风扇是否正常？更换风扇。
加强通风的同时减轻负荷
E.BE
Br. Cct. Fault
制动晶体管报警
制动率设定是否正常？
降低制动率的设置
E.GF
Ground Fault
输出侧接地故障过电流保护
电动机或电缆存在接地故障
解决接地故障
三菱变频器故障报警及处理方法
Inv. Overload
变频器过负荷断路
变频器过负荷
E.IPF
Inst.Pwr. Loss
瞬间停电保护
恢复电源
E.UVT
Under Voltage
低电压保护
回路中有大容量电动机启动
检查供电系统，避免回路中频繁启动的大容量电动机的影响。
E.FIN
H/Sink O/Temp
散热片过热
环境温度过高
Fault 6
CPU错误
内置CPU发生通讯异常时，变频器停止输出。
CPU通讯异常错误发生，变频器停止输出。停电复位重新启动。
E.7
Fault 7
CPU错误
E.LF
E.LF
输出缺相保护
当变频器输出三相中有一相断开时，变频器停止输出。
检查断开的输出相。
FN
Fan Failure
风扇故障
冷却风扇是否正常？更换风扇。
定速时过电流断路
检查负荷是否突变？保持负荷稳定。检查输出是否短路或接地。
E.OC3
OC During Dec
减速时停止时过电流断路
减速时间太短,增加减速时间。检查输出是否短路或接地。
E.OV1
OV During Acc
加速时再生过电压断路
来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。也可能是由于电源系统的浪涌电压引起的。
E.CTE
操作面板电源短路
操作面板连接电缆存在短路现象。修复短路。
E.CPU
CPU Fault
CPU错误
检查松脱的接口，可靠连接。
E.MB1~~E.MB7
顺序制动错误
三菱变频器常见故障分析与处理办法简介
三菱变频器常见故障分析和处理办法简介2009-12-09三菱变频器目前在市场上用量最多的就是A500系列，以及E500系列了，A500系列为通用型变频器，适合高启动转矩和高动态响应场合的使用。
而E500系列则适合功能要求简单，对动态性能要求较低的场合使用，且价格较有优势。
就三菱变频器在市场上使用最广的两款型号的一些新的故障及相应处理办法做一些简单介绍。
OC1、OC3故障。
三菱变频器出现OC（过电流故障）很多时候会是以下几方面原因造成的（现以A500系列变频器为例）。
（1）参数设置问题不当引起的，如时间设置过短；（2）外部因素引起的，如电机绕组短路，包括（相间短路，对地短路等）；（3）变频器硬件故障，如霍尔传感器损坏，IGBT模块损坏等。
在现在的维修中，我们有时排除以上这些原因可能还是解决不了问题，OC 故障仍然存在，当然更换控制板也不是解决问题的办法，这时可以考虑一下驱动电路是否存在问题。
三菱A500变频器的检测电路做的相当强大，以上这些检测点只要有任何一处有问题都可能会报警，无法正常运行。
除了一般性驱动电路所包括的驱动电源，驱动光耦隔离，驱动信号放大电路，还包括输出信号回馈电路等。
在以前我们介绍的检测手段无法解决问题的情况下，要特别注意驱动电路是否正常，检测方向主要包括刚才介绍的三菱驱动电路的几个组成部分。
UVT故障。
UVT为欠压故障，相信很多客户在使用中还是会碰到这样的问题，我们常见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，和标准电压值比较后输出电压正常信号，过压信号或是欠压信号。
对于三菱A500系列变频器电压信号的采样值则是从开关电源侧取得的，并经过光电耦合器隔离，在我们的维修过程中，发现光耦的损坏在造成欠压故障的原因中占有了很大的比重，这种现象在以前的变频器维修中还是不多见的。
E6，E7故障。
E6，E7故障对于广大用户来说一定不陌生，这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。
三菱变频器故障代码及解决方法
通过三菱变频器的显示来判断故障点的所在。
1．OC.过电流，这可能是变频器里面最常见的故障了。
我们首先要排除由于参数问题而导致的故障。
例如：电流限制，加速时间过短都有可能导致过电流的产生。
然后我们就必须判断是否电流检测电路出问题了。
以FR-A740-15K-CHT为例：我们有时会看到FR-A740-15K-CHT在不接电机运行的时候面板也会有电流显示。
电流来自于哪里呢？这时就要测试一下它的三个霍尔传感器，为确定那一相传感器损坏我们可以每拆一相传感器的时候开一次机看是否会有电流显示，经过这样试验后基本能排除OC故障。
2．OV.过电压，我们首先要排除由于参数问题而导致的故障。
例如减速时间过短，以及由于再生负载而导致的过压等，然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。
我们以FR-A740-15K-CHT为例，它由直流回路取样后（530V左右的直流）通过阻值较大电阻降压后再由光耦进行隔离，当电压超过一定值时，显示“5”过压（此机器为数码管显示）我们可以看一下电阻是否氧化变值，光耦是否有短路现象等。
3．UV.欠电压。
我们首先可以看一下输入侧电压是否有问题，然后看一下电压检测电路，故障判断和过压相同。
4．FU.快速熔断器故障。
在现行推出的变频器大多推出了快熔故障检测功能。
（特别是大功率变频器）以FR-A740-45K-CHT变频器为例。
它主要是对快熔前面后面的电压进行采样检测，当快熔损坏以后必然会出现快熔一端电压没有，此时隔离光耦动作，出现FU报警。
更换快熔就因该能解决问题。
特别应该注意的是在更换快熔前必须判断主回路是否有问题。
5．OH.过热，主要引起原因变频器内部散热不好。
我们可以检查散热风扇及通风通道。
6．SC.短路故障。
我们可以检测一下变频器内部是否有短路现象。
我们以三菱FR-F740-15K-CHT为例，我们检测一下内部线路，可能不一定有短路现象，此时我们可以检测一下功率模块有可能出现了故障，在驱动电路正常的情况下，更换功率模块，应该能修复机器。
三菱变频器常见故障报警代码说明
三菱变频器常见故障报警代码说明当三菱变频器发生异常，保护功能动作，报警停止后，PU显示部上自动显示三菱变频器故障报警代码。
我们可以通过显示代码，进行错误诊断，并以此进行必要措施！万一没有下列显示，或其他为难的问题，请及时与旭兴达自动化技术部取得联系。
一、三菱变频器故障报警代码之严重故障代码故障名称检查要点E.OC1 加速时过电流断路是否急加速运转输出是否短路，主回路电源(R,S,T)是否供电。
E.OC2 定速时过电流断路负荷是否有急速变化，输出是否短路。
E.OC3 减速时过电流断路是否急减速运转，输出是否短路，电机的机械制动是否过早E.OV1 加速时再生过电压断路加速度是否太缓慢。
E.OV2 定速时再生过电压断路负荷是否有急速变化。
E.OV3 减速，停止时再生过电压断路是否急减速运转。
E.THM 电机过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。
E.THT 变频器过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。
E.IPF 瞬时停电保护调查瞬时停电发生的原因E.UVT 欠压保护有无大容量的电机启动，P，P1之间是否接有短路片或直流电抗器。
E.FIN 散热片过热周围温度是否过高，冷却散热片是否堵塞。
E.GF 输出侧接地故障过电流保护电机，连接线是否接地E.OHT 外部热继电器动作电机是否过热。
在Pr.180～Pr.186(输入端子功能选择)中任一个，设定值7（OH信号) 是否正确设定。
E.BE 制动晶体管异常减少负荷J，制动的使用频率是否合适E.OLT 失速防止电机是否在过负荷状态下使用E.OPT 选件报警E.OP1～OP3 选件插口异常选件功能的设定、操作是否有误。
(1～3显示选件插口号)E.PE 参数记忆因子异常参数写入回数是否太多E.PUE PU脱出发生DU或PU的安装是否太松确认Pr.75的设定值E.RET 再试次数溢出调查异常发生的原因E.CPU CPU错误E. 6 CPU错误E. 7 CPU错误E.P24 直流24V电源输出短路PC端子输出是否短路E.CTE 操作面板用电源输出短路PU接口连接线是否短路。
三菱变频器故障代码表
三菱变频器故障代码表
1. 引言
三菱变频器是一种广泛应用于工业控制领域的设备，用于调节电机的转速。
在使用过程中，有时会出现故障，为了迅速诊断问题并解决故障，掌握变频器故障代码表是非常重要的。
本文档将介绍三菱变频器常见的故障代码及其解决方法，帮助用户在发生故障时能够迅速进行故障排除。
2. 故障代码表
下表列出了三菱变频器常见的故障代码及其解决方法：
3. 注意事项
在使用过程中遇到故障时，用户应注意以下事项：
- 首先，安全第一。
在排除故障前，务必断开变频器的电源，
避免电击和其他潜在的危险。
- 其次，仔细阅读变频器的使用手册，按照指示进行故障排除。
不要随意更改参数和操作变频器，以免引发更严重的问题。
- 此外，定期检查变频器设备和配件的状态，确保其正常运行。
如果发现异常，及时采取措施修复或更换设备。
4. 结论
掌握三菱变频器故障代码表是迅速诊断和排除故障的关键。
通
过对常见故障代码及其解决方法的了解，用户可以减少生产停机时间，并确保设备的正常运行。
在使用变频器时，用户应根据实际情
况进行故障排除，并且要时刻关注安全问题。
希望本文档对三菱变频器用户在故障排除方面提供了帮助，如有其他疑问，请参考三菱变频器的详细使用手册或咨询专业人士。
三菱变频器故障报警及处理方法
再试次数超出
再试设定次数内运行没有恢复，变频器停止输出。
检查异常发生前的一个异常
直流24V电源输出短路
检查PC端子是否短路修复短路。需要 复位时用面板复位或关断电源重新合闸象。修复短路。
CPU Fault
CPU错误
检查松脱的接口，可靠连接。
降低制动率的设置
Ground Fault
输出侧接地故障过电流保护
电动机或电缆存在接地故障
解决接地故障
OH Fault
外部热继电器动作
检查电动机是否过热
降低负荷，解决机械故障
Stll Prev STP
失速防止 （动作时显示OL）
电动机过负荷
减轻负荷。 经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
三菱变频器故障报警信号及处理方法
显示代码FR-DU04
参数单元FR-PU04
故 障 名 称
故 障 原 因
处 理 方 法
OC During Acc
加速时过电流断路
当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出
加速时间太短,增加加速时间。 检查输出是否短路或接地。
Steady Spd OC
定速时过电流断路
检查负荷是否突变保持负荷稳定。 检查输出是否短路或接地。
OC During Dec
减速时停止时过电流断路
减速时间太短,增加减速时间。 检查输出是否短路或接地。
OV During Acc
加速时再生过电压断路
来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。也可能是由于电源系统的浪涌电压引起的。
三菱变频器常见的故障问题代码
以下为三菱变频器常见的故障代码以及故障说明1.H0LD 操作面板锁定使操作面板的M旋钮、键盘操作无效（长按[MODE] （2秒））•可以使操作面板的M旋钮、键盘操作无效以防止参数变更或防止意外启动或频率变更。
•将Pr.161设定为''10或者11",按MODE键2秒后，M旋钮、键盘操作将无效。
•M旋钮、键盘操作无效后，操作面板上显示HOLDo在M旋钮、键盘操作无效的状态下, 旋转M旋钮或者进行键盘操作将显示HOLDo （2秒时间未旋转M旋钮或者不操作键盘，将进入监视显示。
）∙为再次使M旋钮、键盘操作有效，请按住MPDE键2秒钟。
即使M旋钮，键盘操作无效，但监视显示，按STOP键有效。
•若不解除操作锁定，就不能通过键盘操作解除PU停止。
Erl~4参数写入错误在Pr.77参数写入选择中设定为禁止写入参数的状态下，试图设定参数。
•频率跳线的设定范围重复了。
•V/F5点可调整的设定值重复了。
•参数单元和变频器无法正常通讯。
∙Pr.72 PWM频率选择="25〃时，试图进行参数初始设定仅在停止中写入参数（Pr,77=''0〃初始值）rEl~4拷贝操作错误Err .错误RES信号处于ON。
•操作面板和变频器无法正常通讯。
（连接器接触不良）•变频器输入端的电压下降时，可能会发生该错误。
•控制回路电源（Rl/Lll、S1/L21）采用与主回路电源（R/Ll、S/L2、T/L3）不同的电源时，一打开主回路，就会显示。
并非异常。
•请将RES信号置为0汗。
•请确认操作面板与变频器的连接。
•请确认变频器输入端电源的电压。
0L 失速防止（过电流）变频器输出电流变大，失速防止（过电流）功能动作。
•失速防止（过电流）功能如下所示。
加速时变频器的输出电流（实时无传感器矢量控制、矢量控制时为输出转矩）超过了（Pr・22失速防止动作水平（转矩限制水平）等）时，在过负载电流减小之前，将停止频率的上升，以避免变频器发生过电流切断。
菱变频器故障报警及处理方法
显示代码FR-DU04
参数单元FR-PU04
故 障 名 称
故 障 原 因
处 理 方 法
OC During Acc
加速时过电流断路
当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出
加速时间太短,增加加速时间。 检查输出是否短路或接地。
Steady Spd OC
加速太快增加加速时间
Steady Spd OV
定速时再生过电压断路
检查负荷是否突变保持荷稳定。
OV During Dec
减速时停止时再生过电压断路
减速太快增加减速时间
Motor Overload
电动机过负荷断路
电动机过负荷
减轻负荷。 经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
Inv. Overload
降低制动率的设置
Ground Fault
输出侧接地故障过电流保护
电动机或电缆存在接地故障
解决接地故障
OH Fault
外部热继电器动作
检查电动机是否过热
降低负荷，解决机械故障
Stll Prev STP
失速防止 （动作时显示OL）
电动机过负荷
减轻负荷。 经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
显示代码FR-DU04
参数单元FR-PU04
故 障 名 称
故 障 原 因
处 理 方 法
Option Fault
选件报警
选件接口松脱
可靠连接
Corrupt Memry
参数错误
输入参数的次数太多，变频器死机。
恢复出厂设置后重新设置参数。无法恢复时，更换变频器
三菱变频器故障报警信号及处理方法
E.PUE
PU Leave Out
面板脱出发生
牢固安装好操作面板
E.RET
Retry No Over
再试次数超出
再试设定次数内运行没有恢复，变频器停止输出。
检查异常发生前的一个异常
E.P24
直流24V电源输出短路
检查PC端子是否短路？修复短路。需要复位时用面板复位或关断电源重新合闸。
加速太快？增加加速时间
E.OV2
SteadySpdOV
定速时再生过电压断路
检查负荷是否突变？保持负荷稳定。
E.OV3
OV During Dec
减速时停止时再生过电压断路
减速太快？增加减速时间
E.THM
Motor Overload
电动机过负荷断路
电动机过负荷
减轻负荷。经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
Fault 6
CPU错误
内置CPU发生通讯异常时，变频器停止输出。
CPU通讯异常错误发生，变频器停止输出。停电复位重新启动。
E.7
Fault 7
CPU错误
E.LF
E.LF
输出缺相保护
当变频器输出三相中有一相断开时，变频器停止输出。
检查断开的输出相。
FN
Fan Failure
风扇故障
冷却风扇是否正常？更换风扇。
三菱变频器故障报警信号及处理方法
显示代码FR-DU04
参数单元FR-PU04
故障名称
故障原因
处理方法
E.OC1
OC During Acc
加速时过电流断路
当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出
三菱变频器故障代码的处理方法
E.OC1 OC During Acc 加速时过电流断路当变频器输出电流达到或超过大约额定电流的200时，保护回路动作，停止变频器输出加速时间太短，增加加速时间。
检查输出是否短路或接地。
E.OC2 Steady Spd OC 定速时过电流断路检查负荷是否突变？保持负荷稳定。
检查输出是否短路或接地。
E.OC3 OC During Dec 减速时停止时过电流断路减速时间太短，增加减速时间。
检查输出是否短路或接地。
E.OV1 OV During Acc 加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。
也可能是由于电源系统的浪涌电压引起的。
加速太快增加加速时间E.OV2 Steady Spd OV 定速时再生过电压断路检查负荷是否突变？保持负荷稳定。
E.OV3 OV During Dec 减速时停止时再生过电压断路减速太快？增加减速时间E.THM Motor Overload 电动机过负荷断路电动机过负荷减轻负荷。
经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
E.THT Inv. Overload 变频器过负荷断路变频器过负荷E.IPF Inst.Pwr. Loss 瞬间停电保护恢复电源艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
菱变频器故障代码与解决办法
三菱变频器故障代码与解决办法点击次数：1402 发布时间：2010-6-21 10:38:34三菱变频器故障代码与解决方法显示代码FR-DU04参数单元FR-PU04故障名称故障原因处理方法OCDuringAcc加速时过电流断路当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出加速时间太短,增加加速时间。
检查输出是否短路或接地。
SteadySpdOC定速时过电流断路检查负荷是否突变保持负荷稳定。
检查输出是否短路或接地。
OCDuringDec减速时停止时过电流断路减速时间太短,增加减速时间。
检查输出是否短路或接地。
OVDuringAcc加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。
也可能是由于电源系统的浪涌电压引起的。
加速太快增加加速时间SteadySpdOV定速时再生过电压断路检查负荷是否突变保持负荷稳定。
OVDuringDec减速时停止时再生过电压断路减速太快增加减速时间MotorOverload电动机过负荷断路电动机过负荷减轻负荷。
经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
Inv.Overload变频器过负荷断路变频器过负荷？.Loss瞬间停电保护恢复电源UnderVoltage低电压保护回路中有大容量电动机启动检查供电系统，避免回路中频繁启动的大容量电动机的影响。
H/SinkO/Temp散热片过热环境温度过高加强通风的同时减轻负荷t.Fault制动晶体管报警制动率设定是否正常降低制动率的设置GroundFault输出侧接地故障过电流保护电动机或电缆存在接地故障解决接地故障OHFault外部热继电器动作检查电动机是否过热降低负荷，解决机械故障StllPrevSTP失速防止（动作时显示OL）电动机过负荷减轻负荷。
经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
？显示代码FR-DU04参数单元FR-PU04故障名称故障原因处理方法OptionFault选件报警选件接口松脱可靠连接CorruptMemry参数错误输入参数的次数太多，变频器死机。
三菱变频器故障报警信号及处理方法
电动机过负荷
减轻负荷。经常发生时，可根据工艺要求更换增加变频器和电动机的容量。
显示代码FR-DU04
参数单元FR-PU04
故障名称
故障原因
处理方法
E.OPT
Option Fault
选件报警
选件接口松脱
可靠连接
E.PE
Corrupt Memry
参数错误
输入参查负荷是否突变？保持负荷稳定。检查输出是否短路或接地。
E.OC3
OC During Dec
减速时停止时过电流断路
减速时间太短,增加减速时间。检查输出是否短路或接地。
E.OV1
OV During Acc
加速时再生过电压断路
来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。也可能是由于电源系统的浪涌电压引起的。
E.CTE
操作面板电源短路
操作面板连接电缆存在短路现象。修复短路。
E.CPU
CPU Fault
CPU错误
检查松脱的接口，可靠连接。
E.MB1~~E.MB7
顺序制动错误
检查抱闸顺序是否正常
E.3
Fault 3
选件异常
通讯选件设定错误或接触不良。
检查选件设定，操作是否有误。选件接头插座确实连接好。
E.6
加速太快？增加加速时间
E.OV2
Steady Spd OV
定速时再生过电压断路
检查负荷是否突变？保持负荷稳定。
E.OV3
OV During Dec
减速时停止时再生过电压断路
减速太快？增加减速时间
E.THM
Motor Overload
菱变频器故障报警及处理方法
FN
Fan Failure
风扇故障
冷却风扇是否正常更换风扇。
OL
OL
失速防止过电流
电动机是否在过负荷情况下使用
减轻负荷
oL
oL
失速防止过电压
是否急速减速运行
延长减速时间
PS
PS
面板停止
远方控制运行时是否使用了操作面板的“STOP”键进行ቤተ መጻሕፍቲ ባይዱ止
检查负荷状态。
Err
操作错误
请准确地进行运行操作
~~
顺序制动错误
检查抱闸顺序是否正常
Fault 3
选件异常
通讯选件设定错误或接触不良。
检查选件设定，操作是否有误。选件接头插座确实连接好。
Fault 6
CPU错误
内置CPU发生通讯异常时，变频器停止输出。
CPU通讯异常错误发生，变频器停止输出。停电复位重新启动。
Fault 7
CPU错误
输出缺相保护
当变频器输出三相中有一相断开时，变频器停止输出。
定速时过电流断路
检查负荷是否突变保持负荷稳定。 检查输出是否短路或接地。
OC During Dec
减速时停止时过电流断路
减速时间太短,增加减速时间。 检查输出是否短路或接地。
OV During Acc
加速时再生过电压断路
来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。也可能是由于电源系统的浪涌电压引起的。
变频器过负荷断路
变频器过负荷
. Loss
瞬间停电保护
恢复电源
Under Voltage
低电压保护
回路中有大容量电动机启动
三菱变频器故障代码
三菱变频器故障代码
三菱变频器故障代码及其含义
序号报警代码含义
1 E.OC1加速时过电流断路
2 E.OC2定速时过电流断路
3 E.OC3减速时停止时过电流断路
4 E.OV1加速时再生过电压断路
5 E.OV2定速时再生过电压断路
6 E.OV3减速时停止时再生过电压断路
7 E.THM电动机过负荷断路
8 E.THT变频器过负荷断路
9 E.IPF 瞬间停电保护
10 E.UVT低电压保护
11 E.FIN 散热片过热
12 E.BE制动晶体管报警
13 E.GF输出侧接地故障过电流保护
14 E.OHT外部热继电器动作
15 E.OLT失速防止（动作时显示OL）
16 E.OPT 选件报警
17 E.PE参数错误
18 E.PUE面板脱出发生
19 E.RET再试次数超出再试设定次数
20 E.P24直流24V电源输出短路
21 E.CTE操作面板电源短路
22 E.CPU CPU错误
23 E.MB1~~E.MB7顺序制动错误
24 E.3选件异常
25 E.6CPU错误
26 E.7CPU错误
27 E.LF输出缺相保护
28FN Fan风扇故障
29OL失速防止过电流
30oL失速防止过电压
31PS面板停止远方控制运行时是否使用了操作面板的“STOP”键进行停止？32Err 操作错误。

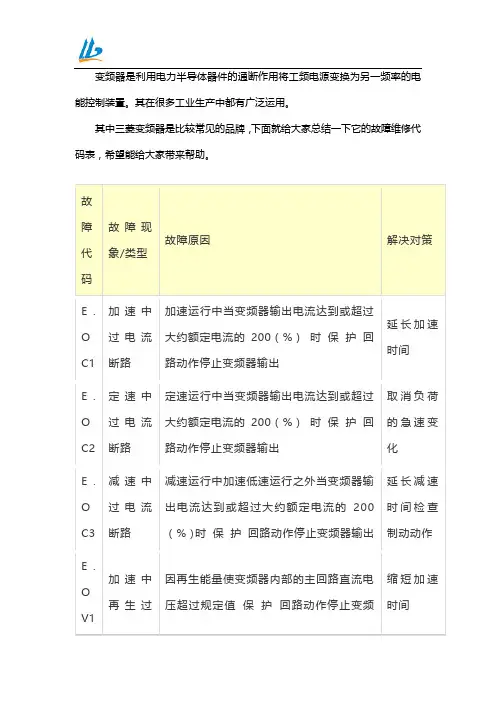

三菱变频器故障维修代码表变频器_软启动器
三菱变频器故障修理代码表 - 变频器_软启动器三菱FR-E540系列变频器修理故障代码表如下：故障代码故障现象/类型故障缘由解决对策E.OC1加速中过电流断路加速运行中当变频器输出电流达到或超过大约额定电流的200（%）时保护回路动作停止变频器输出延长加速时间 E.OC2定速中过电流断路定速运行中当变频器输出电流达到或超过大约额定电流的200（%）时保护回路动作停止变频器输出取消负荷的急速变化E.OC3减速中过电流断路减速运行中加速低速运行之外当变频器输出电流达到或超过大约额定电流的200（%）时保护回路动作停止变频器输出延长减速时间检查制动动作 E.OV1加速中再生过电压断路因再生能量使变频器内部的主回路直流电压超过规定值保护回路动作停止变频器输出电源系统里发生的浪涌电压也可能引起动作缩短加速时间 E.OV2定速中再生过电压断路因再生能量使变频器内部的主回路直流电压超过规定值保护回路动作停止变频器输出电源系统里发生的浪涌电压也可能引起动作取消负荷的急速变化请依据需要使用制动单元或提高功率因数变换器FR-HCE.OV3减速停止中再生过电压断路因再生能量使变频器内部的主回路直流电压超过规定值保护回路动作停止变频器输出电源系统里发生的浪涌电压也可能引起动作延长减速时间使减速时间符合负荷的转动惯量削减制动频度请依据需要使用制动单元或提高功率因数变换器FR-HCE.THM电机过负荷断路(电子过流保护 )(注1)当变频器的内置电子过流保护检测到由于过负荷或定速运行时冷却力量降低引起电机过热时停止变频器输出多极电机或两台以上电机运行时请在变频器输出侧安装热继电器减轻负荷定转矩电机时将Pr.71设定为定转矩电机E.THT变频器过负荷断路(电子过流保护 ) (注1)假如电流超过额定电流的150（%）而未发生电流断路(200（%）以下)时为保护输出晶体管用反时限特性使电子过流保护动作停止变频器输出减轻负荷E.FIN散热片过热假如散热片过热温度传感器动作使变频器停止输出四周温度调整到规定范围内E.BE制动晶体管报警由于从电机返回的再生能量太大使制动晶体管发生特别检测出制动晶体管特别在此状况下变频器电源必需马上关断制动的使用频度是否合适E.GF输出侧接地过电流保护变频器启动时变频器的输出侧负荷发生接地故障对地有漏电流时变频器的输出停止排解接地的地方 E.OHT外部热继电器动作为防止电机过热安装在外部热继电器或电机内部安装的温度继电器动作时(接点打开)使变频器输出停止即使继电器接点自动复位变频器不复位就不能重新启动降低负荷和运行频度 E.OLT失速防止当失速防止动作运行频率降到0时失速防止动作中显示OL减轻负荷E.OPT选件特别当发生内置选件功能上的特别通讯选件的通讯特别等时变频器停止输出网络模式时若本站为解除状态则变频器停止输出与经销商或本社营业所联系E.PE参数记忆特别存储的参数里发生特别例E2PROM故障请与经销店或本社营业所联系E.PUE参数单元脱落当Pr.75设定在“2”“3”“16”或“17”状态下拆开PU使变频器和PU之间的通讯中断变频器的输出停止用RS-485通过PU接口通讯当Pr.121“9999”时假如连续发生通讯错误次数超过允许再试次数变频器的输出将停止坚固安装好操作面板FR-PA02-02和FR-PU04E.RET再试次数超出假如在再试设定次数内运行没有恢复此功能将停止变频器的输出处理该特别之前一个的特别E.CPUCPU 错误假如内置CPU算术运算在预定时间内没有结束变频器自检将发出报警并且停止输出请与经销店或本社营业所联系E. 3选件特别使用变频器专用的通信选件时设定错误或接触接口不良时变频器停止输出将通信选件的连接的确连接上请与经销店或本社营业所联系E. 6CPU 错误内置CPU的通信特别发生时变频器停止输出请与经销店或本社营业所联系 E.LF输出欠相保护当变频器输出侧(负荷侧)三相(UVW)中有一相断开时此功能停止变频器的输出正确接线确认Pr.251输出欠相保护选择的设定值E.FN风扇故障变频器内含有一冷却风扇当冷却风扇由于故障或运行与 Pr.244“冷却风扇动作选择”的设定不同时操作面板上显示FN更换风扇OL失速防止过电流加速时假如电流超过变频器额定输出电流的150（%）注4以上时停止频率的上升直到过负荷电流削减为止以防止变频器消灭过电流断路当电流降到150（%）以下后再增大频率恒速运行时假如电流超过变频器额定输出电流的150（%）注4以上时降低频率直到过负荷电流削减为止以防止变频器消灭过电流断路当电流降到150（%）以下后再回到设定频率减速时假如电流超过变频器额定输出电流的150（%）注4以上时停止频率的下降直到过负荷电流削减为止以防止变频器消灭过电流断路当电流降到150（%）以下后再下降频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三菱变频器错误代码及处理方式三菱变频器错误代码及处理方式操作面板显示E.OC1加速时过电流名称加速时过电流切断内容加速运行中，当变频器输出电流超过额定电流的约230%以上时，保护电路动作，停止变频器输出。
检查要点1.是否为急加速运行。
2.用于升降的下降加速时间是否过长。
3.是否存在输出短路、接地现象。
4.是否尽管电机的额定频率为50Hz，但Pr.3基准频率的设定值仍为60Hz。
5.失速防止动作是否合适。
6.再生频度是否过高。
（再生时输出电压是否比V/F标准值大，是否因电机电流增加而产生过电流。
）处理1.延长加速时间。
（缩短用于升降的下降加速时间。
）2.启动时“E.OC1”总是点亮的情况下，请尝试脱开电机启动。
如果“E.OC1”仍点亮，请与经销商联系。
3.确认接线是否正常，确保无输出短路及接地发生。
4.请将Pr.3基准频率设定为50Hz。
（参照第84页）5.将失速防止动作设定为适当的值。
（参照第78页）6.请在Pr.19 基准频率电压中设定基准电压（电机的额定电压等）。
参考资料：三菱变频器说明书显示E.OC1名称：加速中过电流断路内容：加速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：是否急加速运转。
输出是否短路，接地。
处理：延长加速时间显示E.OC2名称：定速中过电流断路内容：定速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：负荷是否有急速变化。
输出是否短路，接地。
处理：取消负荷的急速变化。
显示E.OC3名称：减速中过电流断路内容：减速运行中（加速、低速运行之外），当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：是否急减速运转。
输出是否短路，接地。
电机的机械制动是否过早。
处理：延长减速时间。
检查制动动作。
显示E.OV1名称：加速中再生过电压断路内容：因再生能量，使变频器内部的主回路直流电压超过规定值，保护回路动作，停止变频器输出。
电源系统里发生的浪涌电压也可能引起动作。
检查：加速度是否太缓慢。
处理：缩短加速时间。
显示：E.OV2名称：定速中再生过电压断路内容：因再生能量，使变频器内部的主回路直流电压超过规定值，保护回路动作，停止变频器输出。
电源系统里发生的浪涌电压也可能引起动作。
检查：负荷是否有急速变化。
处理：取消负荷的急速变化。
请根据需要使用制动单元或提高功率因数变换器（FR-HC）。
显示E.OV3名称：减速，停止中再生过电压断路内容：因再生能量，使变频器内部的主回路直流电压超过规定值，保护回路动作，停止变频器输出。
电源系统里发生的浪涌电压也可能引起动作。
检查：是否急减速运转。
处理：延长减速时间（使减速时间符合负荷的转动惯量）。
减少制动频度。
请根据需要使用制动单元或提高功率因数变换器（FR-HC）。
显示E.THM名称：电机过负荷断路(电子过流保护)(注1)内容：当变频器的内置电子过流保护，检测到由于过负荷或定速运行时，冷却能力降低，引起电机过热时，停止变频器输出。
多极电机或两台以上电机运行时，请在变频器输出侧安装热继电器。
检查：电机是否处于过负荷。
处理：减轻负荷。
定转矩电机时，将Pr.71设定为定转矩电机。
显示E.THT名称：变频器过负荷断路(电子过流保护) (注1)内容：如果电流超过额定电流的150%，而未发生电流断路(200%以下)时，为保护输出晶体管，用反时限特性，使电子过流保护动作，停止变频器输出。
检查：电机是否处于过负荷。
处理：减轻负荷。
(注1)如果变频器复位，电子过流保护的内部热积算数据将被初始化。
显示E.FIN名称：散热片过热内容：如果散热片过热，温度传感器动作，使变频器停止输出。
检查：周围温度是否过高。
冷却散热片是否堵塞。
处理：周围温度调节到规定范围内。
显示E.BE名称：制动晶体管报警(注2)内容：由于从电机返回的再生能量太大，使制动晶体管发生异常，检测出制动晶体管异常，在此情况下，变频器电源必须立刻关断。
检查：制动的使用频度是否合适。
处理：更换变频器与经销商或本社营业所联系。
(注2)仅当连接选件的制动电阻器时功能才有效。
显示E.GF名称:输出侧接地过电流保护内容:变频器启动时，变频器的输出侧（负荷）发生接地故障，对地有漏电流时，变频器的输出停止。
检查:电机，连接线是否接地。
处理:排除接地的地方。
显示E.OHT名称：外部热继电器动作（注3）内容：为防止电机过热，安装在外部热继电器或电机内部安装的温度继电器动作时(接点打开)，使变频器输出停止。
即使继电器接点自动复位，变频器不复位就不能重新启动。
检查：电机是否过热。
在Pr.180～Pr.183(输入端子功能选择)中任一个，设定值7（OH信号）是否正确设定。
处理：降低负荷和运行频度。
(注3) 仅当Pr.180～Pr.183(输入端子功能选择)中设定为“OH”时，外部热继电器功能才有效。
显示E.OLT名称：失速防止内容：当失速防止动作，运行频率降到0时，失速防止动作中显示OL。
检查：电机是否过负荷使用。
处理：减轻负荷。
显示：E.OPT名称：选件异常内容：网络模式时，若本站为解除状态，则变频器停止输出。
使用变频器专用的内藏选件时，设定错误或接触（接口）不良时，变频器停止输出。
检查：内藏选件连接插头插座是否确实连接好。
处理：将内藏选件的连接确实连接上。
与经销商或本社营业所联系。
显示E.PE名称：参数记忆异常内容：存储的参数里发生异常（例：E2PROM故障）检查：参数写入回数是否太多。
处理：请与经销店或本社营业所联系。
显示E.PUE名称：参数单元脱落内容：当Pr.75设定在“2”，“3”，“16”或“17”状态下，拆开PU，使变频器和PU之间的通讯中断，变频器的输出停止。
当Pr.121的值设定为“9999”，用RS-485通过PU接口通讯时，如果连续发生通讯错误次数超过允许再试次数，变频器的输出将停止。
检查：操作面板（FR-PA02-02）或FR-PU04的安装是否太松。
确认Pr.75的设定值。
处理：牢固安装好操作面板（FR-PA02-02）和FR-PU04。
显示E.RET名称：再试次数超出内容：如果在再试设定次数内运行没有恢复，此功能将停止变频器的输出。
检查：调查异常发生的原因。
处理：处理该异常之前一个的异常。
显示E.CPU名称：CPU 错误内容：如果内置CPU算术运算在预定时间内没有结束，变频器自检将发出报警并且停止输出。
检查：无处理：请与经销店或本社营业所联系。
显示E. 6 或E. 7名称：CPU 错误内容：内置CPU的通信异常发生时，变频器停止输出。
检查：无处理：请与经销店或本社营业所联系。
显示E.LF名称：输出欠相保护内容：当变频器输出侧(负荷侧)三相(U，V，W)中有一相断开时，此功能停止变频器的输出。
检查：确认接线。
（电机是否正常。
）处理：正确接线。
显示E.FN名称：风扇故障内容：变频器内含有一冷却风扇，当冷却风扇由于故障或运行与Pr.244“冷却风扇动作选择”的设定不同时，操作面板上显示FN。
检查：冷却风扇是否异常。
处理：更换风扇。
显示OL名称：失速防止（过电流）内容：1.加速时如果电流超过变频器额定输出电流的150%（注4）以上时，停止频率的上升，直到过负荷电流减少为止，以防止变频器出现过电流断路。
当电流降到150%以下后，再增大频率。
2.恒速运行时如果电流超过变频器额定输出电流的150%（注4）以上时，降低频率，直到过负荷电流减少为止，以防止变频器出现过电流断路。
当电流降到150%以下后，再回到设定频率。
3.减速时如果电流超过变频器额定输出电流的150%（注4）以上时，停止频率的下降，直到过负荷电流减少为止，以防止变频器出现过电流断路。
当电流降到150%以下后，再下降频率。
检查：电机是否过负荷使用。
处理：可以改变加减速的时间。
用Pr.22的“失速防止动作电平”，提高失速防止的动作电平，或者用Pr.156的“失速防止动作选择”，不让失速防止动作。
(注4) 失速防止动作电流可以任意设定。
出厂时设定为150%。
操作面板显示oL名称：失速防止（过电压）内容：减速运行时电机的再生能量过大，超过制动能力时，停止频率的下降，以防止变频器出现过电压断路。
直到再生能量减少时，再继续减速。
检查：是否是急减速运行。
处理：可以改变减速时间。
用Pr.8的“减速时间”，延长减速时间。
显示PS名称：PU停止内容：在Pr.75的“PU停止选择”状态下，用PU的STOP RESET 键，设定停止。
检查：是否在外部运行时，按下操作面板的STOP RESET 键，使其停止。
处理：参照92页。
显示Err.内容：此报警在下述情况下显示RES信号处于ON时；在外部运行模式下，试图设定参数；运行中，试图切换运行模式；在设定范围之外，试图设定参数；运行中（信号STF，STR为ON），试图设定参数；在Pr.77的“参数写入禁止选择”状态下，试图设定参数；处理：请准确地进行运行操作。
