业余制作30MHz无线对讲机
对讲机的制作
F30-—5型无线对讲机是继F30－2、F30-3型之后推出的一种适于民用的通信设备，该机内部采用金属框架，外配塑料机壳，具有外形美观、使用方便、通信距离比较远、价格低廉等优点，与F30—2 和F30-3型机相比，F30—5型整机性能有较大提高。
一般来说，提高对讲机的接收灵敏度和发射功率都能有效地增加通信距离，且提高前者更为显著。
本机接收部分采用了调频接收专用集成电路MC336l做中放．用场效应管K122作高放，超外差二次变频，接收灵敏度可达0．2uV，因此，通信距离比较远。
发射部分也采用了调频发射专用集成电路MC2833做前级振荡，C2078做末级功率放大，从而使发射机的调试更加简单，适合广大无线电爱好者自行组装、调试。
附图为该机的电原理图。
一、主要技术性能指标：工作方式：调频单工工作电流：发射≤lA；接收：静噪≤20mA；非静噪≤120mA工作电压：外接电源 DC7—13．5V；或 5号充电电池8节发射功率： 3一5W调制方式：调频最大频偏：土 5kHz接收灵敏度：0．2uV静噪灵敏度：≤0．2vV音频功率：≥300mW天线形式：1．2米拉杆天线或橡胶天线工作频率：36．100MHz外形尺寸：145*50*35mm二、工作原理：1、接收部分：由天线接收到的信号经过 L10、L11、C30、C31 等组成的低通滤波器后，经C35、L12送入场效应管T4的第一栅进行高放，第二栅接固定偏置，D3、 D4是输入保护二极管。
放大后的信号由C41送入场效应管T5第一栅。
同时，由T7、JT5、C72等组成第一本振，再由C70、L16三倍频后，经 R21送入T5第二栅，由T5将前级信号与本振信号进行混频放大，输出的信号经C42、L14选出10．7MHz 第一中频信号，再经陶瓷滤波器JT2进一步选频，之后由R23送人T6进行一次中频放大，再经C47将信号送入IC2 16脚。
由于高放输入与输出采用了双调谐回路，所以可以满足通频带宽和选择性的要求。
30MHz调频对讲机接收系统的设计.kdh
1
30 MHz 调频对讲机接收部分的基本原理
科技情报开发与经济 文章编号： 1005－6033 （2008 ） 33－0227-02
SCI-TECH INFORMATION DEVELOPMENT ＆ ECONOMY
200 8 年
第 18 卷
第 33 期
收稿日期： 2008－09－03
30 MHz 调频对讲机接收系统的设计
陈 晔
（常州纺织服装职业技术学院图书馆， 江苏常州， 213164 ） 摘 要：详细介绍了 30 MHz 调频对讲机接收子系统各组成部分的工作原理，包括天 线、 滤波器电路、 稳幅电路、 高频小信号放大器等。 关键词： 调频对讲机； 接收系统； 高频电子线路； 滤波器 中图分类号： TN916.53+2 文献标识码： A
D5 是一个发光二极 关作用后为整个电路提供电压。D4 为一个稳压管， 管， 当它亮时表示电池电路通， 对讲机可以进行工作， C34 起到了滤波的 作用。
芯片 MC3357 及其外围具体电路图
IC1 的 pin14 IC1 的音频信号 3 3 6 8 5
+ + C27
4 6 C26 C28 47 μF/16 V LM386 的具体电路
R12
C17 1U/16V 2 kΩ IN60 C25 203μF
R10 220 kΩ C18 10K 203 μF C20 R13 + R11 D3 203μF 2K
自制简易无线对讲机_自制无线电对讲机制作
自制简易无线对讲机_自制无线电对讲机制作自制简易无线对讲机电路如附图所示，发射模块采用TXC2A型，该模块有5MHz的频率调节范围；接收模块用TXC2S型，标称灵敏度5V，接收频率和音量均可调节，最高工作电压为9V，而且具有静噪功能，待机接收时没有噪声。
为了进一步提高灵敏度扩大使用范围，笔者在天线端增加了一级由PC1651组成的高放电路。
由于PC1651工作电流不大，这里只用了一个5V稳压二极管供电，也可用78L05代换。
安装PC1651时，要符合高频电路的原则，否则易发生自激。
电路平时S接通，处于待机状态，接收模块和高放级电路工作，发光管D2点亮（绿色）。
接收模块具有静噪功能，既安静又省电，当收到呼叫而需回答时，按下K，电源加到TXC2A 上，发光管D3（红色）点亮，在TXC2A工作的同时接收部分电源已断开，此时对着MIC 讲话即可，整个工作过程为单工对讲。
该机虽未用晶振稳频，但其模块设计合理，频率还是比较稳定。
电源可由电池9V或交流整流后的7809稳压供给。
使用时，手不要触摸天线。
本人组装使用一周有余都还正常工作。
如果日久发生跑频，微调接收模块上的电容即可。
该系统作用距离可达百米以上。
该机组装简单，购买模块时，厂家会给出模块的引脚功能，照图施工即可。
收发开关可自制，也可用成品，天线用1/4波长的拉杆天线。
用户只要照图连好后，微调两机收发频率能相互接收即可，最好将电路置入金属盒内，再将接收模块上的音量电位器用导线引到金属面板上，以便随时改变音量！无线话筒原理分析篇下面的就是调频无线话筒的电路图，电路非常简洁，没有多余的器件。
高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器，对于初学者我们暂时不要去琢磨电容三点式的具体工作原理，我们只要知道这种电路结构就是一个高频振荡器就可以。
三极管集电极的负载C4、L组成一个谐振器，谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电。
调频对讲机参考

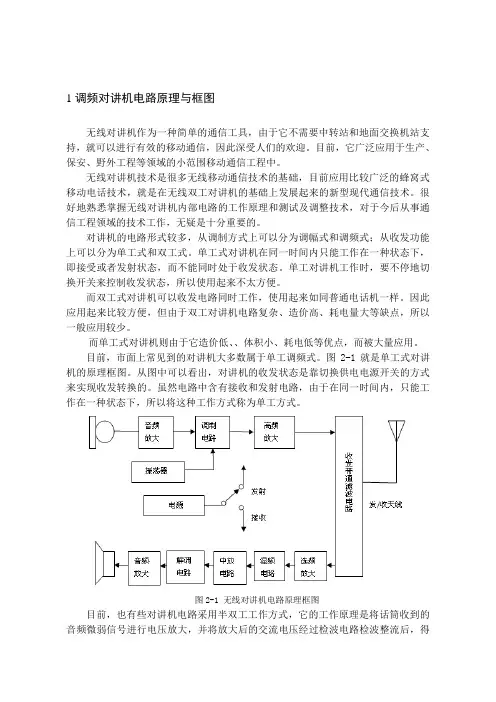

1调频对讲机电路原理与框图无线对讲机作为一种简单的通信工具，由于它不需要中转站和地面交换机站支持，就可以进行有效的移动通信，因此深受人们的欢迎。
目前，它广泛应用于生产、保安、野外工程等领域的小范围移动通信工程中。
无线对讲机技术是很多无线移动通信技术的基础，目前应用比较广泛的蜂窝式移动电话技术，就是在无线双工对讲机的基础上发展起来的新型现代通信技术。
很好地熟悉掌握无线对讲机内部电路的工作原理和测试及调整技术，对于今后从事通信工程领域的技术工作，无疑是十分重要的。
对讲机的电路形式较多，从调制方式上可以分为调幅式和调频式；从收发功能上可以分为单工式和双工式。
单工式对讲机在同一时间内只能工作在一种状态下，即接受或者发射状态，而不能同时处于收发状态。
单工对讲机工作时，要不停地切换开关来控制收发状态，所以使用起来不太方便。
而双工式对讲机可以收发电路同时工作，使用起来如同普通电话机一样。
因此应用起来比较方便，但由于双工对讲机电路复杂、造价高、耗电量大等缺点，所以一般应用较少。
而单工式对讲机则由于它造价低、、体积小、耗电低等优点，而被大量应用。
目前，市面上常见到的对讲机大多数属于单工调频式。
图2-1就是单工式对讲机的原理框图。
从图中可以看出，对讲机的收发状态是靠切换供电电源开关的方式来实现收发转换的。
虽然电路中含有接收和发射电路，由于在同一时间内，只能工作在一种状态下，所以将这种工作方式称为单工方式。
图2-1 无线对讲机电路原理框图目前，也有些对讲机电路采用半双工工作方式，它的工作原理是将话筒收到的音频微弱信号进行电压放大，并将放大后的交流电压经过检波电路检波整流后，得到一个直流电平信号，用其控制电子开关去切换收发电路工作状态，完成对讲机的收发转换过程，我们称其为半双工工作方式。
半双工对讲机从电路工作形式来讲，仍然属于单工工作方式，严格地讲，半双工对讲机因该属于变形单工对讲机电路。
而全双工对讲机在工作时，发射电路和接受电路是同时工作的。
各频率段分配,用途(频率表)
3 Mhz 以下中波频锻，有广播和业余通讯等模式AM3-30 Mhz 为HF短波频率,中远距离通信用(众多的HF广播,SSB民用/军用/业余通信,FSK数据传输等)45-58 MHZ 无绳电话频率模式FM(NFM)76-108 MHZ 调频广播频率模式FM(WFM)118-136 MHZ 国际航空频率模式AM136-174 MHZ VHF频段对讲机段，其中144-148 MHZ为业余频段, 156-16X MHZ 为海事VHF频段(船舶通讯) 模式均为FM(NFM)2XX MHZ 数据传输，无线MIC等模式一般为FM(NFM)350-390 MHZ 警用对讲机频段模式FM(NFM)400-470 MHZ UHF对讲机频段,其中409.75-409.9875为民用免证对讲机频段, 457.700,458.000 为中国铁路频率, 430-440 为业余频段。
模式FM(NFM)再往上800Mhz 900 Mhz 等就是手机,雷达,无线LAN等频率啦，数字通信了，接收机收不到了。
有台全波段接收机就可以听啦以上为自己整理，有不足之处希望大家提出对讲机的频段介绍中国全境民航通讯频率表①各频段归属：公安：350MHZ；海岸：220MHZ；业余：433MHZ；集群：800MHZ；手机：900MHZ；收音机；85-120MHZ电视机：100-800MHZ②关于波段的划分：短波：3-20MHZ超短波：403-470MHZ甚高频：100-200MHZ超高频：403-470MHZ微波：800-900MHZ蓝牙：2.4GHZ③各国开放频段介绍：中国：409-410MHZ美国：462-467MHZ欧洲：433MHZ大陆地区民航通讯频率表(2003.02.19)上海FIR：3016N, 8897D, 6571B(上海,南昌,厦门,青岛)/6616B(上海)3016N, 8897D, 6571D(合肥)3016N, 8897D, 6571 (济南)￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣上海CTL：AR01(SW) 124.55，127.65AR02(S) 126.85，*127.65 (0001—1400Z)AR03(E) 133.25，123.70(132.20)AR04( ) 125.95，123.70 (0001—1400Z)AR05(N) 132.75，127.55 (0001—1400Z)合肥CTL： 125.75(8400m up)，133.55，122.05(0030—1100Z，8400m down)南昌CTL：(NE) *120.50，*130.30(SW) *125.90，*130.30厦门CTL：(N) 133.65(正确S：125.00)(S) 125.70(正确N：125.70)青岛CTL： *128.15，127.45济南CTL： 128.35(8400m up)，122.90D，133.85D(8400m down)上海APP：(E) 119.75，120.80(W) 120.30，120.80南京APP： *119.25，*120.35杭州APP： 126.05，120.00 (TWR 118.30，130.00；ATIS，127.25 )温州APP：福州APP： 119.45，133.05 (TWR 118.45，130.00；ATIS：126.40 )厦门APP： (TWR 118.25，130.00；ATIS：126.25 )===================================================广州FIR： 3491N，6556，10066D(广州，南宁，贵林)3016N，6571，8897D(长沙)---------------------------------------------------广州CTL：(W) *133.95，*132.35(main) 120.95，125.35 (all by ATC)；126.10；128.35(6600m up)(N) 118.95(7200m up)，120.75(7200m down)南宁CTL： *132.70，*132.35贵林CTL： *123.75，*133.60长沙CTL：(E) 132.55，133.15(W) 123.20，133.15(0100—1200Z)汕头APP： 128.35，134.20广州APP： 120.40，*126.35，*126.55，*127.75湛州APP： 133.95，132.35珠海(深圳)APP：120.35，124.25=======================================================三亚FIR：三亚CTL：AR01(近) 122.90，134,50，11396D，3485N，5655BAR02(中) 122.60，123,65，11396D，3485N，5655BAR03(远) 130.20，134.40，8942D，5649N，13309B----------------------------------------------------海口CTL：125.00，132.50海口APP：119.15，123.85=======================================================昆明FIR：3491N，6556，10066D(SSB not confirmed)(昆明)3016N，6571，8897D(成都)6556，10066D(贵阳)----------------------------------------------------昆明CTL：AR01(S) 125.75(9000m up)，132.85(9000m down)，127.50AR02(N) 124.55(9000m up)，132.85(9000m down)，125.35成都CTL：AR01(E) 125.95，120.90AR02(S) 122.80，133.30AR03(W) 133.80，133.30AR04(N) 132.75，133.30贵阳CTL：122.20，128.15，*132.25(2300—1100Z)拉萨CTL：昆明APP：*124.25，*127.90重庆APP：*125.20，*119.55成都APP：*120.20，*125.60========================================================北京FIR：3016N，6571，8897D(北京)3016N，6571D，8897D(太原)--------------------------------------------------------北京CTL：AR01(N) 125.90，134.45AR02(N) 134.20，132.70 (2200—1400Z)AR03(E) 125.60，132.70AR04(S) 128.30，134.70AR05(S) 133.20，134.70 (2200—1400Z)太原CTL：*132.40，*128.75呼和浩特CTL：133.70，*120.50北京APP： 18.50，129.00=========================================================== 沈阳FIR：3016N，6571B，8897D (沈阳，海拉尔)3016N，6571，8897D(大连，哈尔滨)-----------------------------------------------------------沈阳CTL：(E) *118.90，*124.85(W) *120.95，*124.85大连CTL： *123.20 (8400m down)，*122.15D，132.55D (8400m up)哈尔滨CTL： *125.00，*120.75海拉尔CTL： *123.90，*134.45长春APP： *119.45，*125.25=========================================================== 武汉FIR：3016N，8897D (郑州，武汉)----------------------------------------------------------郑州CTL：(S) 132.85，119.35(N) 122.20，119.35武汉CTL：AR01(E) 118.90，133.75AR02(S) 19.70，133.75（0030—1200Z)AR03(W) 119.30，133.75===========================================================兰州FIR：3016N，6571B，8897D (兰州，西安)-----------------------------------------------------------西安CTL：AR01(E) 125.30，120.95AR02(W) 133.00，132.10兰州CTL： *132.80，*120.95==========================================================乌鲁木齐FIR：3467(1301—0100)，5658，10018 (0101—1300Z)-----------------------------------------------------------乌鲁木齐CTL：*119.30注：N—>1201—2400Z,D—>0001—1200Z,B—>Backup*—>parttime operation以上资料摘自Jeppensen Guide 2001/02大陆空域结构：1.FIR 9个：沈阳，北京，上海，广州，昆明，武汉，兰州，乌鲁木齐，三亚(另有香港，台北FIR)2.高空管制区27个(upper control areas)：上海FIR：上海，合肥，南昌，厦门，青岛，济南广州FIR：广州，南宁，贵林，长沙昆明FIR：昆明，成都，贵阳，拉萨北京FIR：北京，太原，呼和浩特沈阳FIR：沈阳，大连，哈尔滨，海拉尔武汉FIR：武汉，郑州兰州FIR：兰州，西安乌鲁木齐FIR：乌鲁木齐三亚FIR：海口3.中低空管制区28个：高空管制区+阿克苏(并入乌鲁木齐高空管制区管理)4—1.近场管制区15个(approach control areas)：上海FIR：上海，南京，杭州，温州，福州，厦门广州FIR：广州，汕头，湛江昆明FIR：昆明，成都，重庆北京FIR：北京沈阳FIR：长春三亚FIR：海口4—2.终端管制区1个(terminal control areas)：珠海(深圳)5.塔台管制区(tower control areas)144个：48座次级雷达装置于40个机场，29座初级雷达装置于25个机场双向ILS安装于29个机场，39座DME安装于32个机场中等以上规模机场有47座大陆目前航空通讯现况：1.北京，广州，上海间的三角地带FL 7000米以下，均用VHF通讯2.华东，华中地区主要用VHF，HF为备用3.大陆西部仍以HF通讯为主4.空层划分：0—6000米(中低空)，6600—12000米(高空)，6000—6600米(转换空层)HF相关频率：VOLMET 3458N.5673N.8849D.13285DBeiing H+15—20, H+45—50北京，大连，上海，沈阳，太原，天津Guangzhou H+10—15，H+40—45广州，贵林，海口，南宁，汕头，沈阳，厦门RDARA/CHINA 6616.5568.3045中文不详频率 11377.11333.10260.10250.11233.11200.10080.8933===================================================HONG KONG RADIO：125.80 (Extended Range to southern FIR)(SEA2)：3485，5655，8942，11297，13309(CWP1)：6532，8903，13300(VOLMET)2863，6679，8828，13282，128.875HONG KONG RADAR：(ENROUTE RADAR E) 121.3，118.925B(clockwise) (ENROUTE RADAR S) 128.75，132.15B(inwards) (ENROUTE RADAR W) 127.1，123.70B(TMA RADAR E) 126.5，132.80B(TMA RADAR S) 126.3，132.60B(MACAU RADAR H) 123.7，134.30，*127.55B(MACAU RADAR L) 123.95HONG KONG APP：(DEP) 123.8，124.05B(ARR) 119.1，119.35B，133.70B(PRECISION) 119.5HONG KONG TWR：(S RWY) 118.4，118.7B(N RWY) 118.2，118.7BHONG KONG GND：(N) 121.6，(S) 122.55HONG KONG DELIVERY：129.9，124.65BHONG KONG ZONE：120.60HONG KONG ATIS：128.2，122.4*，121.00B下面是从网上找来的，军用的肯定是听不到的。
无线对讲机原理、制作与调试
30.275MHz 调频无线对讲机原理、制作与调试一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
常用民用对讲机频率表(0.5W国内20固定频率表)
1....................................409.7500 2....................................409.7625
3....................................409.7750
4....................................409.7875 5....................................409.8000
24 151.4
37 241.8
12 100.0
25 156.7
38 250.3
13 103.5
26 162.2
手置频的机机可参照以上频点设置,驴友们最好能把自己机机上的频道号和所对应的频率做一个小卡片过塑,就算给别人用也很方便啊......
美国的FRS家用电台频段：（0.5瓦以下功率）
频点 中心频率
1. 462.5625 MHZ
2. 462.5875 MHZ
3. 462.6125 MHZ
4. 462.6375 MHZ
5. 462.6625 MHZ
6. 462.6875 MHZ
7. 462.7125 MHZ
8. 467.5625 MHZ
9. 467.5875 MHZ
10. 467.6125 MHZ
11. 467.6375 MHZ
12. 467.6625 MHZ
13. 467.6875 MHZ
14. 467.7125 MHZ
1....................................462.5625
2....................................462.5875
选择对讲机你了解UHF和VHF业余频段的区别吗？
领先的无线对讲系统解决方案提供商选择对讲机你了解UHF和VHF业余频段的区别吗？我们都知道对讲机是通过空中无线传输信号的，对讲机的频率也是分为150MHZ，400MHZ，800MHZ，350MHZ，900MHZ等波段，但是对于如何选择你适用的对讲机恐怕一般人都说不出来，今天小编就和你来聊聊UHF和VHF业余频段的区别。
UHF（300~3000MHz）和VHF（30~300MHz）业余频率的波长分别为0.7米和2米，都属于超短波的范畴。
对于这两个频段的无线电波，电离层基本不反射，所以UHF和VHF无线电波主要以视距传播为主，也就是像光线一样传播，遇到楼房或者山体等障碍物时，会被反射。
因此这两个波段常用于近距离对讲机通信。
在频率使用上，VHF业余频率为144-148MHz（专用），UHF业余为430-440MHz（共用）。
VHF业余频率的频段比UHF要少很多，所以这个频段的信号经常会出现非常拥挤的现象。
如果你是去爬山的话，VHF对讲机非常适合，因为VHF对讲机电波是绕射的，这个时候VHF对讲机就可以发挥出它的巨大作用。
当然，前提是你必须将你的对讲机频率设置成合法的频率，由于使用UHF手台、车台的人更多，如果信道足够丰富，根据对讲机频率设置的进制的话，窜频的几率也是很高的。
同理建议大家合法使用对讲机。
在电波传播上，由于高频信号在空气中的传播损耗较低频的大，所以在远距离通信上，VHF传播效果会比UHF要好。
如果在同一个位置的话，同样的天线和位置，在UHF信道上接收到的信号不稳定，容易卡顿，很难抄收清楚，但在VHF信道上，虽然信号也比较微弱，但是抄收稳定清晰，没有卡顿。
并且，理领先的无线对讲系统解决方案提供商论上来说使用同样的UV双段天线，VHF信号增益要比UHF信号增益小很多。
UHF频段也有它的优点，就是在建筑物较多的城市里，UHF信号的穿墙能力比VHF信号好。
因此一个简单的UV对讲机选用的建议就是：在空旷的山地、平原，建议使用VHF频段对讲机，能够充分发挥远距离传播特性；在高楼密布的城市，则建议使用UHF频段对讲机。
对讲机的频率范围
慎用200-240Mhz的对讲机频率
前文介绍过对讲机屏蔽器的范围是100-200Mhz,400-500Mhz，公安频段是300-400Mhz当然不敢屏，那200-300Mhz一定也是非常重要的部门。
影响对讲机通话距离和效果的因素有以下几个方面：
29. CDCSS
CDCSS (Continuous Digital Controlled Squelch System)，连续数字控制静噪系统，其作用与CTCSS相同，区别在于它是以数字编码方式来作为静音是否开启的条件。
30. DTMF
DTMF（Dual Tone Multi Frequency），双音多频，由高频群和低频群组成，高低频群各包含4个频率。一个高频信号和一个低频信号叠加组成一个组合信号，代表一个数字。DTMF信令有16个编码。利用DTMF信令可选择呼叫相应的对讲机。
（3）天线的增益，在天线与机器匹配时，通常情况，天线高度增加，接收或发射能力增强。手持对讲机所用天线一般为螺旋天线，其带宽和增益比其他种类的天线要小，更容易受人体影响。
2、环境因素
环境因素主要有路径、树木的密度、环境的电磁干扰、建筑物、天气情况和地形差别等。这些因素和其他一些参数直接影响信号的场强和覆盖范围。
18. 锁键功能 (Keylock)
使用该功能可以防止键的误操作。
19. 电量指示（Battery Indicator）
显示电池电量。
20. 照明功能 (Backlight)
用于在夜间或昏暗的情况下操作，可看清楚LCD显示和按键。
21. 复制功能 (Cloning)
该功能允许将一台对讲机中的数据复制到型号相同的其他对讲机中。
基于MC3361和C1971,C1970功率放大的无线半双工调频对讲机
无线对讲机制作原理30.275MHz 调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即1 0.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30. 275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
自制高效对讲机天线
[转] 一种新结构的棒子天线2011-01-24 16:15:15| 分类：无线电|字号订阅摘录整理自《棒子天线的一种新的结构认识！》原帖作者：bg4wcu我们的同轴天线体结构在我眼里是一个1/2波长发射天线非常巧妙的高级连接体，每一个阵子都是那么的完美。
前半波先正向辐射，后半波进入倒相，把反向的高频电流在同轴电缆屏蔽层内表面感应出高频电场，高频电场产生高频电流辐射出去，辐射的恰恰就是电磁波。
但其有一定的落后与正向辐射能。
把我们常规浪费的反相电磁能充分利用起来，真精彩！其单数阵子跟双数阵子辐射场正好完全平衡，每一根阵子辐射时产生的能量场，一起在一个平面上沿着每一根振子的中心相互作用，极大的压缩整体在水平方向上的辐射宽度，整根天线阵子产生的水平半功率波瓣宽度越小越好，远场区获得的能量更多，其功率密度越高。
就算有轻微的高频电流的反馈，（取决与你的加工精度）下边还有扼流套匀衡匹配。
扼流套——说穿了就是那个小小的铜线网，它所起的作用你恐怕还不明白！那就是我们常在普通天线中常说的匹配器“巴仑”，原理是一样的。
但在这里叫扼流套。
传输线理论告诉我们，同轴传输线是不平衡的，电流在同轴线内部流动时原本是平衡的，具体说，内导体上的电流与外导体内侧的电流在数值上是相等的而在方向上是向反的。
然而，当电流波到达对称天线的时候，一部分电流会从外导体外侧流失！这就使得天线两臂上的电流不平衡，（半波振子天线），为了抑制外表面这种有害电流的向下运行，科学家们很早想到了一种比较好的办法：在其天线馈入点向下一个工作波长的地方放置一个套状平衡转换器，其扼流套与同轴线外导体形成了一个有特征阻抗的短路同轴线，此同轴线的长度为四分之一波长，在其设计频点上，该短路线短路点的输入阻抗理想情况下为无限大，从而抑制了同轴线外导体表面向下运行的电流，天线与电缆短路点以下的电缆外皮电流近似为零。
与其他同类设计的天线相比，短路环改成扼流套、取消了末端的短路构造以及所谓的辐射振子。
F30-5对讲机原理与制作资料
在上个世纪90年代，F30系列无线对讲机的制作曾经风靡一时，引得众多无线电爱好者争相制作，广泛交流，并不断改进出新，掀起了一股业余无线电制作的高潮，成为一代无线电爱好者久久难忘的美好回忆。
今天当我们再次回顾这些经典的制作项目时，依然有着非常亲切感觉。
希望通过这款经典制作，重新唤起大家对学习业余无线通信技术的热情，再次点燃无线电爱好者的制作激情。
本刊也将继续提供10米波(30MHZ)的调频对讲机的套件，感兴趣的朋友不妨动手试试！F30-5调频无线对讲机无线对讲机作为一种简单的通信工具，由于它不需要中转和地面交换机站支持，就可以进行移动通信，所以深受人们喜爱，目前广泛的应用于生产、保安、野外工程等小范围通信领域中。
本次制作实验是针对单工对讲机电路进行的，简明起见，以下讲述中将不再特意强调“单工”。
图1是本次实验用的无线对讲机电路方框图。
图1本调频对讲机电路的主要电性能指标参数：1、接收机灵敏度………………………≤lμv2、信号选择性………………………≥50db(±25KHz)3、限幅灵敏度………………………≤1.5μv4、频率稳定度………………………≥10-65、最大调制频偏………………………≥±3KHz6、待机静态电流………………………≤lOmA7、高频发射功率………………………≥2W(75Ω)8、发射机工作效率 (50)9、音频输出功率………………………≥50mW10 电池供电电压………………………9.6V(8节5号充电电池)工作原理图2F30-5型无线对讲机外观如图2所示， F30-5型对讲机在接收电路上使用两只高频场效应管作为高放，采用了二次变频电路，具有灵敏度高、选择性好等优点。
发射电路采用的是分立元件，由4只三极管组成4级放大电路，发射功率可达3W左右。
图2中，面板上的数字按键和顶部的频道转换开关是装饰用的，并无实际应用。
图3是电路原理图。
图31.发射部分原理分析驻极话筒MIC用于话音信号的拾取，并将话音转化为电信号，通过C25送入放大电路。
调频发射机对讲机收音机制作电路图集
BA1404 5W立体声调频发射电路（88-108MHz）
5W锁相环调频立体声发射机BH1417（88-108MHz），发射距离达5千米
高保真CXA1238立体声调频收音机电路
30MHz业余调频无线对讲机电路
遥控玩具发射电路
遥控玩具接收电路
154MHz调频对讲机
二次变频调频收音机
互补推动超再生收音机电路
3W立体声调频发射电路，发射距离5千米
3管无线话筒，发射距离大于100米
射频功率续接电路，功率可达几十瓦
25W射频功率续接电路
分立元件调频收音机电路
声控准双工对讲机
再生一管收音机
6W调频发射功率放大（88-108MHz）
TRA-08对讲机。
DIY：三大自制WiFi天线30KM不是梦（图文）
DIY：三大自制WiFi天线30KM不是梦（图文） 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！ 馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。
良好的馈线是制作天线的关键，2.4G频段的信号在线材中的损耗和泄漏比400Mhz的大很多，所以馈线必须用屏蔽网加铝薄双屏蔽，而且芯线要尽量粗。
三、测试 开始的时候，mr7浏览外国爱好者们讨论WIFI 天线增益如何如何的高，改善情况如何如何的好，总觉得有点吹嘘的感觉。
但当mr7在实际测试时发现使用效果真的发生了天大的变化! 在这次测试中，mr7使用的设备是D-LINK的DWL-G810（800AP）五合一AP，该AP可以通过软件刷机同时拥有AP、网桥、中继等功能，发射功率是32mW。
测试地点时家里阳台，在防盗网内（没办法，金属圆筒直径粗了点，伸不出防盗网外）。
按照经验，一般WIFI设备放在防盗网内使用的效果时十分差的，因此mr7也没抱多大希望。
在使用原配天线时，mr7用AP搜索到3－4个外界信号（正常现象），当换上自制的WIFI圆筒天线后惊奇地发现居然可以收到7－8个外界信号，接收数目是更换天线前多出100％左右，真是出乎意料之外！不禁暗暗为自己制作的天线叫好。
业余波段接收机制作
6 D C B
A Title
Size
Number
Revision
B
Date: File:
8-Jun-2002 E:\workshop\sudden\sudden.ddb
Sheet of Drawn By:
2
3
4
5
6
元器件表
电阻 1/4W 5%
市售
R1 10K
1
R3 330R D2 6.2V
R4 22R
C11
5
6
7
8
5
6
7
8
ANT
C1
T1
T2
C2 10P
1
RP1 4.7K GAIN
DIY10-7
103
C3 103 DIY10-7
2
3
4
U1 NE602AN
C10 10u
C7 10u
1
2
3
4
47u
R5
U2
10R
LM386N
C12 104
C9 104
S ON/ OFF BT 9V
1 D
C
A 1
2
3
4
5
DIY R1 Receiver REV B Designed by BD6CR
R1
C5
10K 82P
L 15uH
R2
100K D1 1N4004
RP2 4.7K TUNE
C13 Y
7060
C4
C6
47u
C8
103
270P
104
安装调试
印刷电路板见图 2。 建议第一步安装次序如下（带*号表示需要注意极性或安装方向）：R4、R5、U2（插座） *、C8、C9、C12、C7*、C10*、C11*、C13*、SP（耳机插座）、BT（叠层电池扣）*、S（电 源开关引出）。插上 LM386N（特别注意不要插反，电路板、插座和集成电路上的半圆标志 应一致），插上 Walkman 耳机，扣上 9V 电池，打开 S，用手握金属物碰 C7 的某引脚，应听 到噪音有所增大，但应无啸叫，LM386N 应无明显发热，整机电流应在 10mA 以下，说明一切 正常。 建议第二步安装次序如下（带*号表示需要注意极性或安装方向）：C7 旁的两根跳线、 R2、R1、R3、D1*、D2*、L、U1（插座）、Y（插座，可用排孔替代，注意 Y 上方小孔，用于 将 Y 外壳接地，保证稳定）、C2、C3、C4、C5、C6、C1、T1*、T2*（T1、T2 不需要调整， 出厂前已经用专业仪器调试准确）、RP1*、RP2*、ANT*（天线插座引出，线长不能超过 10 厘米，GND 端接外层，ANT 端接中芯），插上 U1（注意方向，如上），插上 Y，将 Y 外壳妥 善接地，在天线插座上插上外接天线（如果是长线天线，将导线接到中芯（板上 ANT 端）， 把 RP1 调到最大，把 RP2 调到最小，重新打开 S，耳机中应有信号，如果信号是杂乱的字正 腔圆的广播信号，应将 RP1 稍稍调小，OK，也许你已经听到了有人在说话（可能是汉语，也 可能是日语或英语）或者听到了“神秘”的电报声，也许音调有失真，微调 RP2 使失真最小， 再次调整 RP1 使广播干扰比较小而有用信号比较强。业余通信中常用词是“CQ”、“Bravo”、 “OVER”、“73”、“QSL？”、“抄收”等，可以帮助大家识别自己接收到的是不是业余 电台信号。如果没有听到任何信号，检查 U1 的 8 脚有无 6V 左右电压，若无，可能 D2 接反 或损坏。晶体没有起振也可能会导致听不到任何信号，依次更换 Y、C5、C6、L、NE602 试试。 整机电流应在 15mA 以下。 一个小铝饭盒是 DIY-R1 最好的外壳，在前面板固定好 RP1、RP2 和 SP 后，电路板已经 基本固定（为了完全避免短路，建议在电路板下面垫上厚的薄膜或硬纸板），在后面板上设 置天线插座与电源开关，将电池固定于饭盒内部。打开饭盒盖可很方便更换电池或换插附近 频率的晶体以改变接收频率。 除了 40 米业余波段，该接收机还能工作于 80 米波段、30 米波段、20 米波段等，比如 20 米波段，需将 T1、T2 改用 DIY10-14，Y 改成 20 米波段晶体（常用频率是 14.180、14.270、 14.330 等），少许调整 C5、C6 即可。 根据 40 米波段的传播规律和实际经验，最佳收听时间是早上日出前后，傍晚一直到深 夜。选择节假日可以听到更多的中国电台在工作。
对讲机制作——精选推荐
对讲机1、发射部分：锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。
2、接收部分：接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。
第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。
滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。
音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。
3、调制信号及调制电路：人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。
4、信令处理：CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。
接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。
即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。
* 使用对讲机会不会有辐射问题？对讲机的设计符合信息产业部[2001]869号文件的相关规定，不会对人体产生伤害，且使用对讲机时不是贴近人体通话，而是距离人体5到7厘米通话。
* 影响对讲机通话距离和效果的因素有以下几个方面：1、系统参数：1）发射机输出功率越强，发射信号的覆盖范围越大，通信距离也越远。
但发射功率也不能过大，发射功率过大，不仅耗电，影响功放元件寿命，而且干扰性强，影响他人的通话效果，还会产生辐射污染。
各国的无线电管理机构对通信设备的发射功率都有明确规定。
2）通信机的接收灵敏度越高，通信距离就越远。
用套件自制调频无线对讲机
用套件自制调频无线对讲机
王晓鹏
【期刊名称】《电子制作》
【年(卷),期】2012(000)008
【摘要】在上个世纪90年代，F30系列无线对讲机的制作曾经风靡一时，引得众多无线电爱好者争相制作，广泛交流，并不断改进出新，掀起了一股业余无线电制作的高潮，成为一代无线电爱好者久久难忘的美好回忆。
今天当我们再次回顾这些经典的制作项目时，依然有着非常亲切感觉。
希望通过这款经典制作，重新唤起大家对学习业余无线通信技术的热情，再次点燃无线电爱好者的制作激情。
本刊淘宝小铺也将继续提供10米波（30MHz）的调频对讲机的套件，感兴趣的朋友不妨动手试试!
【总页数】7页(P61-67)
【作者】王晓鹏
【作者单位】不详
【正文语种】中文
【中图分类】TN924.3
【相关文献】
1.音控双工调频无线对讲机的制作 [J], 高书银
2.5瓦150MHz调频无线对讲机 [J], 通达
3.自制呼吸套件用于新生儿麻醉呼吸管理的临床研究 [J], 陈琦;陶岩;苏春玉;康宇;
韩宏伟;吴钢;鄂爽;于洪艳
4.自制灌肠套件装置在临床结肠造口灌洗中的应用效果分析 [J], 林艳丽; 谢玲女; 陈玉玺
5.管理会计视角下机械配套件企业外购与自制分析 [J], 王冬霞
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
vZwd]" ý& ZXåYZmn9#Sa MirMª o~4]ש !" " ^ª ô opU >?ie ÿ|Z9R ý&ªåiiZ +,FGZ|I6ZÝAFG S7bc¯<Z©uµ¶tD1tZ>ó PQ>;Ú IxóÛ ^^n 2SC2078 w9 ZrZóÛ ±R 9È _ 9.6V JSk@R 1]:x9[ 2W +,t! 400mA S &nÉ 10.0917 Zlb6 ªånflb bcDco] µn 1óZBAFG ò6 ywZ 2SC2078 !¡¢h) 0.8A 1£¤An 2.6W j¥¦ tZ1óBAe§Ùbc¨1/0 j˦©ª«¨opZ ¬ 5R \1ó®i\e¯ x°eQ±=Ö² 2SC1971 2SC1972 \« 175MHz Z VHF ³ZóÛ PQ9µ´Ú\Z1ó njßZóÛ]µVô¶· Ú\ Q¸r¹æ 9¹=> PQÞº[jßZCD »7 2SC1969 Q |Vô ÷¼ 1ª«[ 8W ª« U7ȽÊÕ ¾n 2SC1971,QÏ¿@æ À7È<Z1Á Öí 7ÈSÂÃÄå&°î Å/018 2SC1969 ]Æ J7>óR ÇÈ>Z~©i<= ˦©bc¨ ¬ >FGÄÅËÌ ¥¦ \FGZLÉÊZËQ(7̦ ª\%q7Í%q6Î0.17-0.35mm Ï¡LÐ LI,L2 LÑÒ< nTÅÓ.1ZÔ/Q 7¥LÉIZ 455kHz 465kHz 7ÍÕÖª STÉש MZi8(FGß
四.装配与调试
opZ×P?8r]LBZ×P?9S ôØÙZ cZÚªåZ. &ÛÜÝÞß ÚhKLàZáLªåZ. ®»/01̦©'â xã/0gKLଠ_- rq¥<= 10mm ÞôÖ 50 äåá ZÑæ PCB ZçLÿ|ZÝA xãèç >7Ì0éS9ªêZCD tÕ Z$f ë æ rjCDéë9å ÚSk?°î ¯9¬9@çì PCB @×P @ > çéSíQ \ßZ PCB çLî»<ï ðt^Òªåuñ kò Ê |ZQ <1Z/0tªå-i
^Q t8tÔÕÒÖ<L¡Óóô õö÷7ÍøBùúû ütÕQ ªåZ i
^ "(FG ëÒ©ýùúû ª ,¼@© 7 Ø #$ n//0MNOPQ #$ \u Q #$7uQ #%$"#½Q #$ 81uQ #$ mQ #&$ n u Q #!$n¨mQ #'$u<FG #$ µ¶Q #$ .1u<Q #$ ÛÜÝWòQ #$A& ( ÜÝ #%$ #$ "#½´c #$ 8A½ ´c
#5 12dB &6 ) 10."#234: 0.5uV 11.7: 455 KHz 12 89:;1 <= 200 mW 13. >? 125 x 55 x 30 mm 14. @A 1 2. 3 5. 6 7
二
工作原理
BC(D+,EFGHI EFGJKLDMNOPQR,STQUVWXYZ 1. CKL([Z\]L
opZ PCB çL( ô_Ú N ¾m Z|d 9' úY V
^C IC1 Z 3 /0 C®abc CRF1 i07
^ raJS TlbGA i0Z7
^C IC1 Z 5 / IC1 Fvw\z{Z7u< ¯_¥c°08
^ C IC1 Z 9 /0 ± 9 /0Z
^QC C30 R13 D C32 HI²³@Q²³@Dab_´c VR1 g IC2 vw 81uµ¶·¸+¹ ºQ»C´c VR2 g IC1 FZabciu<C IC1 Z 11 /0 _ D3 D4 vw¼b ½SFZ"#¦+Q 13 /0k½¾ ½ N4 N5 Z¿ DÀ Á IC2 Z½ «["#ÃZ
^g[ IC1 Z 1 IC1 Fvw IC1 MC3361 d( IQ SF¡¢mc c \z{Z£¤7u<c ¥cDabc "#¦+Q§8u<Q TZ£¤234n 2uV,TBZ¨©z{t 7u z{ª« 65dB IC1 F¬[Z 455kHz 7
lmLÉ T2 #Ü IC1 Z 8 xãçLÚ½ÞÌ0234È` ªådqSkæ CD ßÇ9 7abc CRF1 #Ü IC1 PCB ÑæÊþ9åÿj PCB ZÑæ9© B &Såª |nî» ôåstQª}~ | äªÑæ \ '(PQS7
^_ N10 HIu<cvwu< T4 DQ C61 lm6(+, 30.275MHz) &aJSTlbGA N7 µ¶u<t n1utúZµ¶! _ C55 C51 L8 i DOPht1u<t N6 vw1u< N7 N6 U | !u< TÅZ | G"íî= R23 D R21 C= !u<c/0ZlbGAÈ< # LC iQi0bGA µ¶Q7C C55 C51 L8 i 1uQ7C C48 C47 L6 HI$slmQi ¯C L1 L2 C1 C2 C4 HI` abco .
:² röÁ | N9 C=÷ør¿ _ N9 ù IC3 ú +,ût¬[rÜü | ý&jx( +ñòQþnÛ PTT ÜÝ jSTÿop7ýÉZQ TZ ª&¶ÜÝq½ <! Q |ª +,tZ N7 N6 ZQ6 $
^Ê ·¸Ëà"á &JâãZ#¹ Î ([op+qZ
^ äåæ¶çÜu<Qvwsè Ê éê"#Qëª&«[ìÃZ N11 HI} }/0íî= DZ1 Zï DZ1 i 6.2V }/0ðn 5.6V,N11 Êä(+ñò ZÜÝó N9 »+,FGZÜÝó ô SW-PTT ÜÝõ'Ê D6 ¿ N11 ÀÁ (
ÄÅÆÇ (Z234È\ É([
^Ê ·¸7ËÌ+0ÍZ#¹ rÎ([
^ TZ
#5ÏÈ\ #¹Z¨©ÐGÑ 10-25kHz ÒÓÔÕ 8
^ZÐÒÓ» 100-3000Hz ÔÕ ÄŪ&Ök×Zabci0j#¹
^ _¼bØIÙ!GA ÚkÛÜÝQÞª&½ kQ | «["#ÃZ jß(É([
234bcRGp n Zd(qá Xår U¬[st BA¯Z©u
vZ wd x( S ywZ9z ï¬ ZPQ{[7Zá Z q
á ÚÖ|}Z
^+yc A*~=[ /0Gª« co5 ; }wZwd2348
^vwiDMNOP .!CKLjkòåØI%bù&7',0² Q(7Z R7 D3 jk)QZ| (+ñò*Õ C=(
FGZ+å| (
Z | ,YÀÁ r IC1 Z 13 -å±\¾YØI`¾ IC2 Z |Þ-åYöÁ | jß (+ ñò*Õ ·¸7ÞÌ+0./Z(+#¹ 012q934 5 ñòh+,QÊ _ R7 D3 jk)Q³h IC1 Z 12 IC1 Z 13 YØI`¾ N4 N5 ÀÁ IC2 öÁ | &Jñò# ¹
三.制作工艺及元件选用
op|ZI6 J789: _; <=Z |D÷=Z>?0n@R ëkÝAZ ZBACD ÞS7EkBAFG ªåÌH_ÚIk9JÔKZLM -#åI1 NOP QRSkopZ|T¬ (Z2348 N1,N2 ÝU¯VW N1 N2 J78TÅZ\XÝR ëk@©ZYZTÅZ#¹UZ [ Z S9018 \]\ó#¹UZ^_< `&aZ234 J7 \óR ®abcoBZ234bcÈ< i÷d ¯eif gZ®abc nTZiX5gabc© e \®á©ihi j}~XeZ J 7 [Zj S k i [ Z ª ÿl'mnª& OPQ_; o,¨© o(
^u<Qyz{ \, |}~,]7D ,N1 HI,Q N2 IQ ,Qyz{\Z r Qy |}~Z _ N1 N2 u<Z\
^C L4,C9,T1,C12 HIlQi_ C16 g IC1(MC3361)Z 16 Ftvw. N3 D CRY1,L5 HImc,L5 DVZQlm= 10.243MHz Zlb6 10.24333X3=30.730MHz,T5+, 30.275MHz(10.0917 Z, 10.0917MHzX3=30.275MHz)\0k7 455kHz 30.730-30.275=0.455MHz ,m
^vw³@ _ C70 g[Øó DC & ¨mtC N15 CRY2 §RÓHI Sm¨©íî= CRY2 Z | Q7 CRY2 i 10.0917MHz 10.0917X3=30.275MHz ,TZ
^C T5 C64 iQi +, 30.275MHz C T5 hu<t .
Ê C=T¬9[ rÀÁ ý&op$
Ê +,FG9 |Z
1.
+,FGC8u<c ¨mt u<t µ¶tDt1u<tHI 8
^C N13 N14 HIZEt8u<cu< _ C74 C71 C70 L13 HI\abcaJ\G A ÁmcZ\
^efutZ | ÊË8
^_ L1,L2,C1,C2, g h D1,D2 D L3 HIiQ,jkiQlmn 30.275MHz,i0op+qZ.
^,raJSTe fb._ C7 g[ N1 D N2 HIZst\
