压差传感器的工作原理
压差传感器工作原理
压差传感器工作原理
压差传感器是一种用于测量两个点之间压力差异的装置。
它通常由一个特殊结构的薄膜或膜片组成，膜片的两侧处于不同的压力环境下。
当两侧的压力不同时，膜片会受到力的作用而产生形变。
膜片的形变会使得其电阻或电容发生变化，压差传感器通过测量这种电阻或电容的变化来确定两个测量点之间的压差。
常见的压差传感器工作原理有电阻式、电容式和电势式。
电阻式压差传感器的工作原理基于薄膜或膜片的电阻随形变而改变。
膜片上覆盖有薄膜电阻体，其阻值随着膜片的形变而发生变化。
通过测量薄膜电阻体的阻值变化，可以推导出两个测量点之间的压差信息。
电容式压差传感器的工作原理则基于薄膜或膜片的电容随形变而改变。
膜片的变形会导致电容值产生变化，通过测量这种电容值的变化可以得到压差信号。
电势式压差传感器是基于薄膜或膜片受力形变引起的电势差。
膜片上覆盖有导线，其两个端点与电极相连接。
当膜片受到力的作用发生形变时，导线上的电势差也会发生变化。
通过测量这种电势差的大小，可以推导出压差信息。
综上所述，压差传感器通过测量薄膜或膜片在不同压力环境下的形变产生的电阻、电容或电势差的变化，实现对压差信息的测量和监测。
国六柴油压差传感器工作原理
国六柴油压差传感器工作原理
国六柴油压差传感器是用于监测柴油发动机排放系统中的颗粒物捕捉装置(DPF)的压差情况。
其工作原理主要包括以下几个
步骤：
1. 压差检测：传感器首先检测柴油发动机排气系统中的前后压力差异。
在正常情况下，前后压力差是较小的，表示DPF内
的颗粒物被顺利捕捉。
2. 传感器原理：国六柴油压差传感器一般采用压电传感器原理。
当压差发生并超过设定阈值时，传感器内部的压电元件会产生相应的电荷输出。
3. 电信号处理：传感器输出的电荷信号通过电路进行放大、滤波和转换，最终转化为与压差相关的电压或电流信号。
4. 数据反馈：传感器输出的电信号经过处理后，将其发送给发动机控制单元(ECU)，以供发动机控制系统进行进一步判断和
处理。
5. 报警与维护：当压差超过设定的阈值或出现故障时，传感器会向车辆的仪表盘或发动机控制系统发送警告信号，提示驾驶员进行维护或修理。
通过国六柴油压差传感器的工作原理，车辆的发动机控制系统可以及时监测和控制DPF的工作状态，保证柴油发动机的排
放符合国六排放标准。
压差传感器的工作原理
基本原理充满管道的流体，当它流经管道内的节流件时，如图4.1所示，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。
流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。
这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。

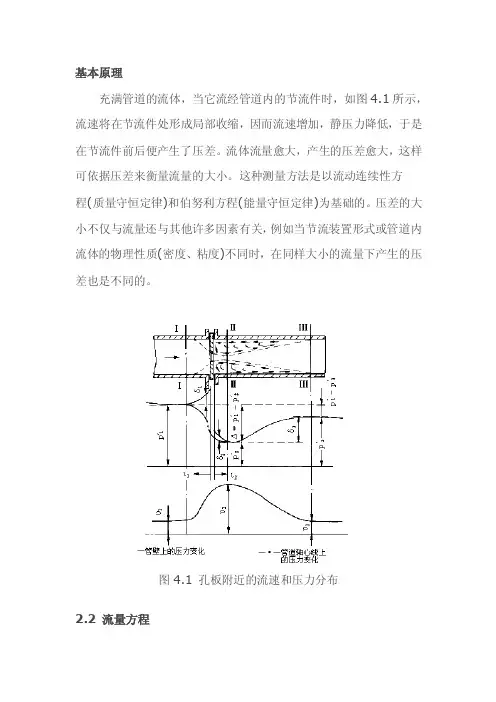

图4.1 孔板附近的流速和压力分布2.2 流量方程式中qm--质量流量，kg/s;qv--体积流量，m3/s;C--流出系数；ε--可膨胀性系数；β--直径比，β=d/D;d--工作条件下节流件的孔径，m；D--工作条件下上游管道内径，m；△P--差压，Pa；ρl--上游流体密度，kg/m3。
由上式可见，流量为C、ε、d、ρ、△P、β(D)6个参数的函数，此6个参数可分为实测量[d，ρ，△P，β(D)]和统计量(C、ε)两类。
(1)实测量1)d、D 式(4．1)中d与流量为平方关系，其精确度对流量总精度影响较大，误差值一般应控制在±0．05％左右，还应计及工作温度对材料热膨胀的影响。
标准规定管道内径D必须实测，需在上游管段的几个截面上进行多次测量求其平均值，误差不应大于±0．3％。
除对数值测量精度要求较高外，还应考虑内径偏差会对节流件上游通道造成不正常节流现象所带来的严重影响。
因此，当不是成套供应节流装置时，在现场配管应充分注意这个问题。
2)ρ ρ在流量方程中与△P是处于同等位置，亦就是说，当追求差压变送器高精度等级时，绝不要忘记ρ的测量精度亦应与之相匹配。
否则△P的提高将会被ρ的降低所抵消。
压差传感器 工作原理
压差传感器工作原理
压差传感器是一种用来测量两点间液体或气体压差的装置。
它的工作原理基于压强的物理性质。
压差传感器通常由两个主要组件构成：感应元件和信号处理器。
感应元件是压差传感器的核心部分，可以是膜片、电容或电阻。
当液体或气体通过感应元件时，它们施加在感应元件上的压力将导致感应元件的形变或电性质发生变化。
信号处理器接收感应元件传递过来的变化信号，并将其转化为可读取的电信号。
这些电信号可以通过计算或转换器转化为所需的压差数值。
根据不同的应用需求，信号处理器可能还具备放大、滤波和校准等功能。
在实际应用中，压差传感器通常被连接到待测液体或气体的两个不同位置。
当液体或气体的压力差异存在于这两个位置时，感应元件会受到不同程度的压力作用，从而产生对应的形变或电性质变化。
这种变化将被传递给信号处理器，并进行相应的处理，最终得到准确的压差数值。
压差传感器的工作原理基于力与压强之间的关系。
根据物理学原理，力的大小与其作用的面积成正比，而压强定义为单位面积上的力。
因此，在压差传感器中，由于液体或气体在不同位置上的压强不同，所施加的力也会不同，从而产生相应的压力差。
总结起来，压差传感器通过感应元件和信号处理器的配合工作，利用压强的物理性质，能够测量液体或气体在不同位置上的压力差异，并将其转化为可读取的电信号。
这种传感器广泛应用于工业自动化、流体控制、医疗设备等领域。

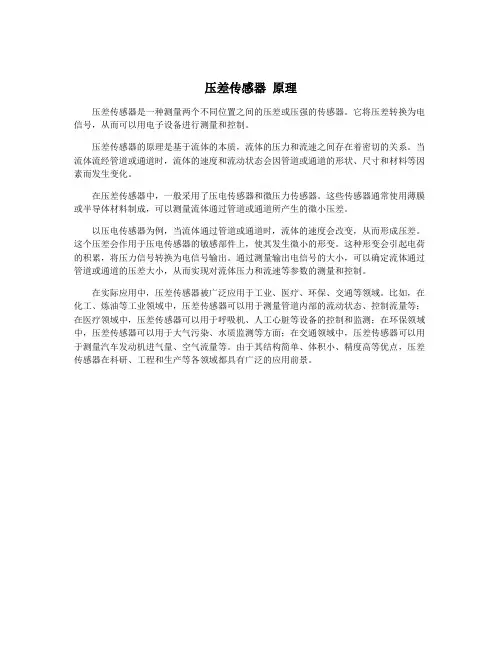

压差传感器 原理
压差传感器原理
压差传感器是一种测量两个不同位置之间的压差或压强的传感器。
它将压差转换为电信号，从而可以用电子设备进行测量和控制。
压差传感器的原理是基于流体的本质，流体的压力和流速之间存在着密切的关系。
当流体流经管道或通道时，流体的速度和流动状态会因管道或通道的形状、尺寸和材料等因素而发生变化。
在压差传感器中，一般采用了压电传感器和微压力传感器。
这些传感器通常使用薄膜或半导体材料制成，可以测量流体通过管道或通道所产生的微小压差。
以压电传感器为例，当流体通过管道或通道时，流体的速度会改变，从而形成压差。
这个压差会作用于压电传感器的敏感部件上，使其发生微小的形变。
这种形变会引起电荷的积累，将压力信号转换为电信号输出。
通过测量输出电信号的大小，可以确定流体通过管道或通道的压差大小，从而实现对流体压力和流速等参数的测量和控制。
在实际应用中，压差传感器被广泛应用于工业、医疗、环保、交通等领域。
比如，在化工、炼油等工业领域中，压差传感器可以用于测量管道内部的流动状态、控制流量等；在医疗领域中，压差传感器可以用于呼吸机、人工心脏等设备的控制和监测；在环保领域中，压差传感器可以用于大气污染、水质监测等方面；在交通领域中，压差传感器可以用于测量汽车发动机进气量、空气流量等。
由于其结构简单、体积小、精度高等优点，压差传感器在科研、工程和生产等各领域都具有广泛的应用前景。
gpf压差传感器原理
gpf压差传感器原理
GPF压差传感器是一种基于差压测量原理的传感器，其工作原理是通过测量两个压力点之间的压差来获得压力值。
传感器内部有两个感应腔室，分别与被测介质相连。
当介质的压力变化时，感应腔室内的压力也会发生变化，通过测量两个腔室之间的压差，可以得到被测介质的压力值。
GPF传感器（Gasoline Particulate Filter Sensor）是一种用于监测汽油颗粒过滤器（GPF）工作状态的传感器。
它能够实时监测GPF的颗粒捕集效率，并通过传输信号给车辆控制系统，从而实现对GPF的有效控制和管理。
GPF传感器的工作原理是基于光学、温度和压力传感器的原理。
它利用红外线传感器来检测GPF内部颗粒的浓度和尺寸分布。
当发动机工作时，废气
中的颗粒会被GPF捕集，而GPF传感器会通过红外线传感器测量GPF内部的颗粒密度。
GPF传感器还利用了温度传感器来监测GPF的温度。
当GPF内部的温度升高时，颗粒会燃烧或氧化，从而减少颗粒的浓度。
传感器通过测量GPF的
温度变化，可以判断GPF的颗粒捕集效率。
此外，GPF传感器还采用了压力传感器来监测GPF内部的压力变化。
当GPF内部的颗粒积累到一定程度时，会增加GPF的压力。
传感器通过监测GPF的压力变化，可以判断GPF的颗粒捕集效率和清洁程度。
总之，GPF压差传感器是一种基于差压测量原理的传感器，通过测量两个压力点之间的压差来获得压力值。
而GPF传感器则是一种用于监测汽油颗粒过滤器工作状态的传感器，基于光学、温度和压力传感器的原理，实现对GPF的实时监测和控制。
压差传感器的原理
压差传感器的原理宝子！今天咱来聊聊压差传感器这个超有趣的小玩意儿。
你可别一听“传感器”就觉得它特别高深莫测，其实呀，压差传感器就像一个特别机灵的小侦探呢。
压差传感器呢，简单来说，就是用来检测两个地方压力差的。
那它是怎么做到的呢？咱先从它的基本结构说起。
它里面有一个很关键的部分，就像是它的小心脏，那就是感压元件。
这个感压元件呀，就像是一个超级敏感的小触角。
当两边有压力差的时候，这个小触角就会感受到力量的不同。
比如说，一边压力大，一边压力小。
就像你在吹气球的时候，气球里面的压力大，外面的压力小。
压差传感器的感压元件就像是气球的皮一样，能察觉到这种压力的不均衡。
不过呢，它可比气球皮厉害多啦。
它能把这种压力差转化成其他的信号，通常是电信号哦。
这就好比是把一种看不见摸不着的压力差，变成了一种可以被仪器读懂的“小暗号”。
那它是怎么把压力差变成电信号的呢？这里面可就有大学问啦。
有一种常见的方式是利用压阻效应。
想象一下，感压元件里有一些微小的电路，就像小小的电线迷宫一样。
当有压力差的时候，这些微小电路的电阻就会发生变化。
就好像是原本畅通无阻的小马路，因为压力差这个特殊的“魔法”，变得有些堵塞或者更加畅通了。
电阻一变化，根据电学的知识，电流或者电压就会跟着变化啦。
这样一来，压力差就成功地变成了电信号。
还有一种方式是利用电容的变化。
你可以把压差传感器里的电容想象成两个小盘子，中间有一点距离。
当压力差存在的时候，这个距离或者盘子的大小可能就会发生一点点改变。
这就像你轻轻地挤压这两个盘子一样。
电容一旦改变，那它储存电荷的能力就不一样了，这样也能产生电信号。
压差传感器的应用可广泛啦。
在汽车里，它就像是一个贴心的小助手。
汽车发动机需要合适的进气和排气压力，压差传感器就能随时监测进气道和排气道的压力差。
要是这个压力差不正常，就像人呼吸不顺畅一样，汽车就会出问题啦。
它能及时告诉汽车的控制系统，然后控制系统就会调整发动机的工作状态，让汽车又能欢快地跑起来。
压差传感器原理及应用
压差传感器原理及应用
压差传感器是一种用于测量两个压力之间差值的设备，通常用于测量某一设备或部件前后两端的压差。
它的工作原理主要是基于被测压力直接作用于传感器的膜片上，使膜片产生与水压成正比的微位移，从而使传感器的电容值发生变化。
通过电子线路检测这一变化，并转换输出一个相对应压力的标准测量信号。
压差传感器的工作原理也可以基于流体或气体通过传感器时，由于流体速度或管道几何形状的改变，压差产生，进而引起传感器内部的力变化。
这种力的变化可以通过敏感元件的形变或电阻、电容、电感等物理量的变化来测量。
压差传感器在许多领域都有应用，例如在空调系统中用于测量室内外压力差，在通风系统中用于测量通风效果，在工业自动化中用于控制气体或液体的流量和压力等。
此外，压差传感器还可用于环境监测、医疗设备等领域。
如需了解更多关于压差传感器的原理和应用，建议咨询专业人士获取帮助。
压差传感器工作原理
压差传感器工作原理压差传感器是一种常用的传感器，它可以测量流体中的压力差异，并将这些压力差异转换成电信号输出。
压差传感器的工作原理主要是基于压力传感器的原理，通过测量流体在管道中的压力差异来实现对流体流速、流量等参数的监测和控制。
在工业自动化、环境监测、医疗设备等领域都有着广泛的应用。
压差传感器的工作原理可以简单概括为，当流体通过管道时，流体的流速和流量会对管道内产生一定的压力差。
而压差传感器就是利用这种压力差异来进行测量和监测的。
它通常由两个测量单元组成，分别位于管道的两端，通过测量管道两端的压力差来确定流体的流速和流量。
当流体流速增大时，管道内的压力差也会增大，压差传感器就可以通过测量这种压力差来判断流速的变化。
在压差传感器中，常用的测量原理包括差压式、静压式和动压式等。
差压式压差传感器是通过测量管道两端的压力差来确定流体流速和流量的，它的测量原理比较简单，适用于一般的流体测量。
静压式压差传感器则是通过测量管道内部的静压力来确定流速和流量的，它的测量原理更加精确，适用于高精度的流体测量。
动压式压差传感器则是通过测量管道内部的动压力来确定流速和流量的，它的测量原理更加灵敏，适用于对流速变化要求较高的场合。
除了测量原理不同外，压差传感器的工作原理还与其内部的传感元件和信号处理电路有关。
常见的压差传感元件包括压阻式、电容式、电磁式等，它们能够将流体的压力变化转换成相应的电信号输出。
而信号处理电路则可以对这些电信号进行放大、滤波、线性化等处理，最终得到准确的流速和流量数据。
总的来说，压差传感器的工作原理是基于流体在管道中的压力差异来实现的，它通过测量管道两端的压力差来确定流速和流量，具有测量精度高、响应速度快、结构简单、使用方便等优点，因此在工业自动化、环境监测、医疗设备等领域有着广泛的应用前景。
压差式液位传感器的基本工作原理
压差式液位传感器的基本工作原理一、引言液位传感器是一种常见的工业自动化控制设备，它可以测量液体的高度或深度，并将这些信息转换为电信号输出。
压差式液位传感器是其中一种常见的类型，它通过测量液体表面上下两点之间的压差来确定液位高度。
本文将从基本工作原理、结构组成、应用场景等方面介绍压差式液位传感器。
二、基本工作原理压差式液位传感器的基本工作原理是利用了流体静力学中的一个基本定律：斯托克斯定律。
该定律规定了在静力学条件下，流体通过管道或孔隙流动时所产生的阻力与流体粘度、孔隙直径和长度成正比，与流速平方成正比。
在压差式液位传感器中，其结构通常由两个相连的管道组成，上端开口处连接着被测介质（如水、油等）容器内部，下端开口处则连接着大气。
当容器内部介质高于管道上端时，上端管道内会产生一定的静水压力，而下端则受大气压强的影响。
此时，由于两个管道之间的连通性，上下两端之间会产生一定的压差，这个压差的大小与介质高度成正比。
传感器将这个压差转换为电信号输出，从而实现液位高度的测量。
三、结构组成压差式液位传感器通常由以下几部分组成：1. 压力传感器：用于测量上下两端之间的压力差，并将其转换为电信号输出。
2. 连接管道：连接容器内部介质与传感器上端开口处，使得介质的静水压力能够传递到传感器内部。
3. 防护罩：用于保护传感器内部元件不受外界影响和腐蚀。
4. 电路板：用于处理和放大传感器输出的电信号，并将其转换为标准信号输出（如4-20mA）。
四、应用场景压差式液位传感器具有灵敏度高、精度高、稳定性好等优点，在工业自动化控制中得到了广泛应用。
以下是一些常见应用场景：1. 液体储罐液位控制：通过对储罐内液位进行实时监测，实现液位控制和报警功能。
2. 污水处理：用于监测污水处理设备中各个阶段的液位，以便及时调整处理工艺。
3. 石油化工：用于炼油、化工等领域中各种储罐、反应器、分离器等设备的液位监测和控制。
4. 食品加工：用于对食品加工过程中各种原料、半成品和成品的液位进行监测和控制。
风管压差传感器 原理
风管压差传感器原理
风管压差传感器是一种用来检测风管中风压差的设备。
其原理基于差压传感器，通过将风管中的两个点的气压差转换为电信号，从而实现风管压差的测量。
风管压差传感器通常由两个部分组成：压差变送器和差压传感器。
差压传感器通常由两个平行的金属片组成，它们之间被隔离，并有一定的弹性。
当气流通过差压传感器时，会压缩或伸展这两个金属片，从而形成一个微小的振动。
这个振动被转换为电信号并被传输到压差变送器。
压差变送器是一个电子设备，它将差压传感器产生的电信号转换为标准的电信号输出。
这个输出可以是模拟信号或数字信号，具体取决于传感器的类型和应用环境。
风管压差传感器常用于空调、通风和暖通系统中，以确保风管中的气流均匀分布。
通过监测风管中的压差，可以调整风机的输出和风道的开口大小，以确保气流的均匀分布和高效流动。
- 1 -。
压差发讯器的原理和应用
压差发讯器的原理和应用1. 压差发讯器的定义与概述压差发讯器是一种用于测量流体压差的设备，它通过测量两个位置之间的压差来推断出流体的流速和流量。
压差发讯器适用于各种液体和气体介质，在工业过程控制中得到广泛应用。
2. 压差发讯器的工作原理压差发讯器的工作原理基于流体力学和压力传感技术。
其主要组成部分包括测压头、压力传感器和信号处理电路。
2.1 测压头测压头是压差发讯器的探测部分，通常由两个或多个孔洞组成。
当流体通过测压头时，在两个孔洞之间形成压差。
2.2 压力传感器压力传感器用于测量测压头上的压力差，并将其转化为电信号。
常见的压力传感器包括压电传感器和微机电系统传感器。
2.3 信号处理电路信号处理电路用于接收压力传感器输出的电信号，并将其转化为标准的模拟信号或数字信号，以便于传输和处理。
3. 压差发讯器的应用压差发讯器在工业领域具有广泛的应用，以下列举了一些常见的应用领域：3.1 流量测量压差发讯器可用于测量气体或液体的流量，通过测量两个位置之间的压差来计算流体的流量。
此应用广泛应用于化工、石油、水处理等行业。
3.2 过滤器堵塞监测在过滤器中，当堵塞发生时，流体通过过滤器的压力将会增加。
压差发讯器可以用来监测和控制过滤器的堵塞情况，及时发出报警信号或进行自动清洗。
3.3 液位测量通过在液体容器的不同位置安装压差发讯器，可以测量液体的液位。
这种测量方法通常使用差压变送器来实现。
3.4 空气质量监测压差发讯器可以用于监测室内空气质量，在通风系统中测量进风和排风口的压差，以评估室内空气的新鲜程度和流通情况。
3.5 气体浓度测量通过测量气体传感器两侧的压差，可以确定气体的浓度。
这种方法常用于气体监测和环境监测应用中。
4. 压差发讯器的优势和注意事项使用压差发讯器具有以下几个优势：•精度高：压差发讯器具有很高的测量精度，可以满足多种工业应用的要求。
•可靠性高：压差发讯器采用先进的传感技术和信号处理技术，具有较高的可靠性和稳定性。
汽车压差传感器原理
汽车压差传感器原理
汽车压差传感器是一种用于测量车辆发动机进气道或燃油系统中的压差变化的传感器。
它的工作原理主要基于压力的传导和电阻的变化。
一般情况下，汽车压差传感器由一个金属导线组成，这条导线连接到一个电路板上。
导线的一端与进气道或燃油系统中的高压区域相连，另一端与低压区域相连。
当高压区域的压力变化时，由于导线材料的导电性质，导线内的电阻也会发生相应的变化。
这个变化的电阻值可以被连接到电路板上的测量电路检测到。
测量电路会把电阻变化转化为电压变化，并通过信号线传送给车辆的电控单元。
电控单元通过读取这个电压信号，就能了解到进气道或燃油系统中的压差情况。
通过监测压差，车辆的电控单元可以对进气量、燃油喷射等进行精确控制，从而提高燃烧效率、节省燃料、减少尾气排放和保护发动机等。
总之，汽车压差传感器的工作原理是通过测量进气道或燃油系统中的压差，转化为电阻变化，再由电路板和测量电路将其转化为电压信号，最终传送给车辆的电控单元进行相关的控制和调整。
压差式液位传感器的基本工作原理
压差式液位传感器的基本工作原理1. 引言液位传感器是一种用于测量液体或固体材料的高度或深度的设备。
压差式液位传感器是其中一种常见的液位传感器类型，它通过测量液体或气体两侧的压力差来确定液位高度。
本文将详细介绍压差式液位传感器的基本工作原理。
2. 压差式液位传感器的组成部分压差式液位传感器通常由以下几个主要组成部分构成： - 压力探头：用于直接接触被测介质并测量其压力。
- 压力变送器：将压力信号转换为电信号。
- 信号处理电路：对电信号进行放大、滤波和线性化处理。
- 显示装置：用于显示测得的液位数值。
3. 工作原理压差式液位传感器基于以下两个基本原理来实现液位测量： - 液体静态压力原理- 液体静态头压试验法3.1 液体静态压力原理根据液体静态压力原理，液体在垂直方向上的压力与液体高度成正比。
当一个容器中有液体时，液体会对容器底部施加压力。
这个压力可以通过一个压力探头测量。
压差式液位传感器通常包含两个压力探头：一个位于被测介质下方的称为低侧探头，另一个位于被测介质上方的称为高侧探头。
这两个探头之间的距离就是待测液位的高度。
3.2 液体静态头压试验法根据液体静态头压试验法，在一定高度差下，两个相邻点之间的压差与这一高度差成正比。
利用这个原理，可以通过测量两个不同位置处的压力来确定液位高度。
在压差式液位传感器中，通过将低侧探头放置在被测介质下方，并将高侧探头放置在被测介质上方，使得两个探头之间存在一定的垂直距离。
当被测介质中的液位发生变化时，液体的压力也会相应变化。
传感器通过测量这两个位置处的压力差来确定液位高度。
4. 工作流程下面将详细介绍压差式液位传感器的工作流程：1.低侧探头和高侧探头被安装在被测介质容器内，并与液体直接接触。
2.当液位发生变化时，液体的压力也会相应变化。
3.压力探头将压力信号转换为电信号，并传递给信号处理电路。
4.信号处理电路对电信号进行放大、滤波和线性化处理，以获得准确可靠的输出信号。
差压传感器工作原理
差压传感器工作原理
差压传感器是一种广泛应用于工程、工业和科学领域的传感器，用于测量两个压力之间的差异。
其工作原理基于压强与压力的关系。
差压传感器通常由两个与被测介质相连的输入通道组成，分别测量被测介质中的两个不同位置的压力。
这两个通道可以是分隔的，也可以是通过一个薄膜或管道连接在一起。
当被测介质中的压力不同，这两个通道中的压力也会有所不同。
差压传感器会测量这两个通道中的压力差异，并将其转换成相应的电信号输出。
常用的差压传感器有基于压电效应的压电式传感器和基于电阻效应的电阻式传感器。
压电式差压传感器利用压电材料的特性，当被测介质施加压力时，压电材料会产生电荷。
这个电荷信号经过放大和转换后，可以作为差压传感器的输出信号。
电阻式差压传感器则是利用电阻的变化来测量差压。
其中一种常见的电阻式差压传感器是基于金属薄膜的结构。
当被测介质施加压力时，金属薄膜会发生变形，进而改变电阻值。
通过测量电阻值的变化，可以得到差压传感器的输出信号。
差压传感器通常具有高精度、快速响应和较宽的测量范围。
它
们可以广泛应用于气体、液体和固体的压力差测量，如气象气压测量、液位测量、风速测量等。
压差传感器原理
压差传感器原理压差传感器是以压力为输入信号，转化为与压力成正比的电信号输出，是测量压力最常用的一种传感器。
压差传感器广泛应用于水力、化工、食品、医疗、环保等行业中，是工业自动化和仪表领域的重要组成部分。
压差传感器的工作原理是基于压阻效应，即当物质受到力的作用时，其电阻值会发生变化。
这是由于物质的电阻与其内部分子结构和外部形态密切相关，当外力使物质发生形态或长度、宽度、厚度等发生变化时，物质内部的微观电荷分布也发生变化，因而改变了物质的电阻。
压差传感器将变化的压力转化为电压或电流输出，其原理如下：1、测量元件：压阻是用来测量压强的一种材料，当压阻受到压力作用时，电阻产生变化；2、电桥：压阻与稳定电阻串联构成电桥，输出电压信号随着压力的变化而变化。
一般将压阻作为待测电阻未知时，构成一种布里奇电路，用其它已知的电阻调整电桥平衡，使输出电压信号为零；3、放大电路：来自电桥的微弱电信号需要放大到一定的电平，以便能够被电路处理或控制器读取和识别；4、输出信号：经过放大的电信号通过转换电路（如模数转换器）转换为数字信号，或直接输出模拟信号，用于控制、监测与判断。
压差传感器有三种常见结构：扩散硅式、金属薄膜式和压缩型，其中扩散硅式压差传感器应用最广。
扩散硅式压差传感器是一种基于硅芯片的测量元件。
硅芯片的一面为扩散层（P型），另一面是控制层（N型），两面用金属电极相连。
扩散层被涂上一层微细的聚合物薄膜，成为微通道的一部分，压力源将压强传递给微通道，造成这层薄膜的微小形变，从而将变形传递给扩散层。
这时扩散层会发生电阻值的变化，通过电桥并由放大电路对这个变化的电压进行了电压保护及放大处理，输出了一个与入射压力成正比例的电信号，即压差传感器的输出信号。
压差传感器在工业、医疗、环保、农业等领域得到广泛应用，可以检测出液体、气体在管路中的流量、压力、温度等参数。
它可以在食品加工、饮料生产、禽畜养殖、大气控制设备、污水处理等各种场合得到应用。
压差传感器工作原理
压差传感器工作原理
压差传感器是一种常见的测量气体或液体压力的传感器，常被应用于汽车工业、制造业、医疗设备以及工业流程控制等领域。
压差传感器的工作原理比较简单，下面我们分步骤进行详细阐述。
1. 压差传感器的基本原理
压差传感器是一种被动传感器，通过将被测介质的压力转换为电信号，实现测量的功能。
其基本原理为：位于压力差两端的传感器内以及相应的测量电路会受到等于压差的力的作用，力大小与压力差成正比。
传感器回路中接有恒定电流源，传感器阻值变化后引起的电压变化即为压差测量电压。
2. 压差传感器的结构
压差传感器通常由测量膜片、支撑结构、感应电极、支持块、导线等组成。
测量膜片是符合测量介质的特性，用以将压力传递到传感器的敏感区域。
而感应电极则通常位于测量膜片与支撑结构之间，当测量膜片受到压力时，其变形会导致感应电极上的电荷量发生变化，从而产生压差信号。
支持块则是用来维持测量膜片与感应电极之间的距离，其厚度通常很小以适应高精度应用场合。
3. 压差传感器的应用
压差传感器是一种广泛应用于各种行业的传感器。
以汽车工业为例，压差传感器通常用于测量发动机的进气压力、油压以及制动系统压力等参数。
而在制造业中，则经常用压差传感器来测量液体或气体的压力差，以保证生产过程的稳定性和产品的质量。
总之，作为一种实用性很强的传感器，压差传感器广泛应用于各种领域，而其基本工作原理的研究以及不断的技术创新将有助于其在未来的应用中发挥更为重要的作用。
压差传感器工作原理
压差传感器工作原理
压差传感器是一种测量两个点之间压力差异的装置。
其工作原理基于压力传感器的原理，通过测量两个点之间的压力差来确定压差大小。
压差传感器通常由两个压力传感器组成，分别安装在要测量的两个点上。
当介质通过管道或通道时，压力传感器会检测到两个点的压力，并将其转换为电信号输出。
这两个压力传感器的输出信号会经过差分放大电路进行相减运算，得到压差信号。
差分放大电路可以将两个传感器的输出信号相减，并进行放大，以提高信号的灵敏度和精确度。
最后，经过放大后的压差信号被送入模数转换器（ADC），将模拟信号转换为数字信号，以便于处理和读取。
压差传感器的工作原理可以总结为以下几个步骤：
1. 两个压力传感器分别检测两个点的压力；
2. 两个传感器的输出信号经过差分放大电路进行相减运算，并进行放大；
3. 放大后的压差信号经过模数转换器转换为数字信号；
4. 数字信号可以通过计算机、显示器等设备进行处理和读取。
通过以上的工作原理，压差传感器可以准确地测量和监测两个点之间的压力差异，广泛应用于工业控制、流体力学、气象观测等领域。
电子压差传感器仪工作原理
电子压差传感器仪工作原理电子压差传感器是一种通过测量流体中的压差来获得液体或气体流速的仪器。
它在许多应用中都起到了关键的作用，如流量测量、液位控制、压力监测等。
本文将详细介绍电子压差传感器仪的工作原理。
一、传感器结构电子压差传感器仪通常由以下几个部分构成：感应元件、信号处理电路、显示装置和外部输入接口。
感应元件是测量压差的核心部分，它通常由两个薄膜式压力传感器和一个温度传感器组成。
信号处理电路用于将感应元件测量到的信号转化为标准信号输出，以便显示装置进行显示。
二、工作原理1. 感应元件感应元件是电子压差传感器仪的核心部分，它采用了薄膜式压力传感器和温度传感器。
薄膜式压力传感器是通过在膜片上施加压力来改变电阻值，进而测量压差的。
当液体或气体通过传感器时，会对薄膜片施加压力，导致电阻值的变化。
温度传感器则用于校准温度对压力测量的影响，确保测量结果的精确性。
2. 信号处理感应元件测量到的压力信号和温度信号会经过信号处理电路进行处理。
首先，信号处理电路会对压力信号进行放大和滤波，以提高信号的稳定性和可靠性。
然后，根据温度传感器测得的温度值，对压力信号进行温度补偿，消除温度对测量结果的影响。
最后，信号处理电路会将处理后的信号转化为标准信号输出，以便显示装置进行显示。
3. 显示装置显示装置接收信号处理电路输出的标准信号，并将其转化为可读的数字或图形显示。
常见的显示装置有数码管、液晶屏等。
通过显示装置，用户可以直观地了解到当前的压差数值和其他相关信息。
三、应用领域电子压差传感器仪在许多工业领域都有广泛的应用。
以下是几个常见的应用领域：1. 流量测量：电子压差传感器仪可以通过测量流体中的压差来计算流体的流速或流量，广泛应用于水处理、石油化工、食品加工等行业。
2. 液位控制：电子压差传感器仪可以通过测量液体的压差来实现液位控制，常用于油罐、水箱等液位监测与控制。
3. 压力监测：电子压差传感器仪可以精确测量气体或液体中的压力，广泛应用于压力容器、管道系统等压力监测场景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本原理
充满管道的流体，当它流经管道内的节流件时，如图4.1所示，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。
流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。
这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。
图4.1 孔板附近的流速和压力分布
2.2 流量方程
式中qm--质量流量，kg/s;
qv--体积流量，m3/s;
C--流出系数；
ε--可膨胀性系数；
β--直径比，β=d/D;
d--工作条件下节流件的孔径，m；
D--工作条件下上游管道内径，m；
△P--差压，Pa；
ρl--上游流体密度，kg/m3。
由上式可见，流量为C、ε、d、ρ、△P、β(D)6个参数的函数，此6个参数可分为实测量[d，ρ，△P，β(D)]和统计量(C、ε)两类。
(1)实测量
1)d、D 式(4．1)中d与流量为平方关系，其精确度对流量总精度影响较大，误差值一般应控制在±0．05％左右，还应计及工作温度对材料热膨胀的影响。
标准规定管道内径D必须实测，需在上游管段的几个截面上进行多次测量求其平均值，误差不应大于
±0．3％。
除对数值测量精度要求较高外，还应考虑内径偏差会对节流件上游通道造成不正常节流现象所带来的严重影响。
因此，当不是成套供应节流装置时，在现场配管应充分注意这个问题。
2)ρ ρ在流量方程中与△P是处于同等位置，亦就是说，当追求差压变送器高精度等级时，绝不要忘记ρ的测量精度亦应与之相匹配。
否则△P的提高将会被ρ的降低所抵消。
3)△P 差压△P的精确测量不应只限于选用一台高精度差压变送器。
实际上差压变送器能否接受到真实的差压值还决定于一系列因素，其中正确的取压孔及引压管线的制造、安装及使用是保证获得真实差压值的关键，这些影响因素很多是难以定量或定性确定的，只有加强制造及安装的规范化工作才能达到目的。
(2)统计量
1)C 统计量C是无法实测的量(指按标准设计制造安装，不经校准使用)，在现场使用时最复杂的情况出现在实际的C值与标准确定的C值不相符合。
它们的偏离是由设计、制造、安装及使用一系列因素造成的。
应该明确，上述各环节全部严格遵循标准的规定，其实际值才会与标准确定的值相符合，现场是难以完全满足这种要求的。
应该指出，与标准条件的偏离，有的可定量估算(可进行修正)，有的只能定性估计(不确定度的幅值与方向)。
但是在现实中，有时不仅是一个条件偏离，这就带来非常复杂的情况，因为一般资料中只介绍某一条件偏离引起的误差。
如果许多条件同时偏离，则缺少相关的资料可查。
2)ε 可膨胀性系数ε是对流体通过节流件时密度发生变化而引起的流出系数变化的修正，它的误差由两部分组成：其一为常用流量下ε的误差，即标准确定值的误差；其二为由于流量变化ε值将随之
波动带来的误差。
一般在低静压高差压情况，ε值有不可忽略的误差。
当△P／P≤0.04时，ε的误差可忽略不计。
压差传感器的工作原理？
传感器通过一定的设计结构或按规定安装，把压力前后相差的变化转换传感器内置压敏元件的变化，再把输出由压敏元件形变产生微弱信号进行处理调制或再通过模数转换和芯片运算处理，输出模拟信号或数字信号。
例：电容式差压变送器（差压传感器）的工作原理：压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
接着进行信号调制得到调制电流，A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。
微处理器控制变送器的工作。
另外，它进行传感器线性化，重置测量范围，工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信。
从而进行显示，控制用。
