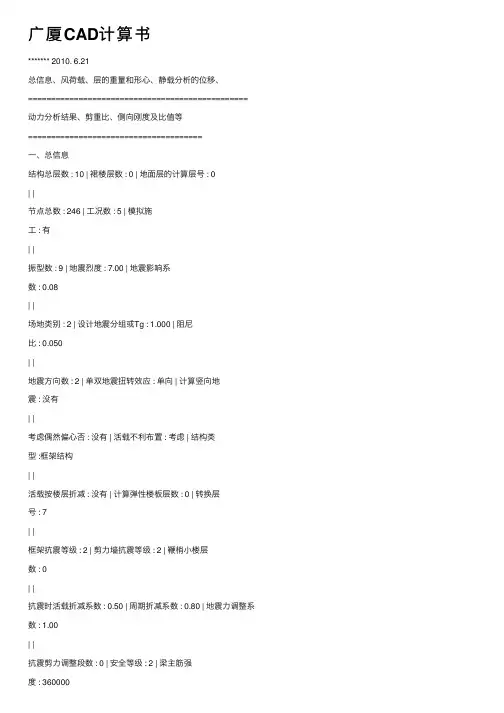

广厦CAD计算书

广厦CAD计算书

⼴厦CAD计算书******* 2010. 6.21总信息、风荷载、层的重量和形⼼、静载分析的位移、================================================动⼒分析结果、剪重⽐、侧向刚度及⽐值等======================================⼀、总信息结构总层数 : 10 | 裙楼层数 : 0 | 地⾯层的计算层号 : 0| |节点总数 : 246 | ⼯况数 : 5 | 模拟施⼯ : 有| |振型数 : 9 | 地震烈度 : 7.00 | 地震影响系数 : 0.08| |场地类别 : 2 | 设计地震分组或Tg : 1.000 | 阻尼⽐ : 0.050| |地震⽅向数 : 2 | 单双地震扭转效应 : 单向 | 计算竖向地震 : 没有| |考虑偶然偏⼼否 : 没有 | 活载不利布置 : 考虑 | 结构类型 :框架结构| |活载按楼层折减 : 没有 | 计算弹性楼板层数 : 0 | 转换层号 : 7| |框架抗震等级 : 2 | 剪⼒墙抗震等级 : 2 | 鞭梢⼩楼层数 : 0| |抗震时活载折减系数 : 0.50 | 周期折减系数 : 0.80 | 地震⼒调整系数 : 1.00| |抗震剪⼒调整段数 : 0 | 安全等级 : 2 | 梁主筋强度 : 360000| |梁箍筋强度 : 270000 | 柱主筋强度 : 360000 | 柱箍筋强度 : 270000| |剪⼒墙主筋强度 : 360000 | 剪⼒墙分布筋强度 : 270000 | 钢构件钢牌号 : 1 | |型钢构件钢牌号 : 1 | 钢净截⾯/全截⾯ : 0.95 | 梁调幅系数 : 0.80| |梁刚度增⼤系数 : 1.50 | 连梁刚度折减系数 : 0.60 | 梁扭矩折减系数 : 0.40 | |梁跨中弯矩增⼤系数: 1.00 | 混凝⼟容重 : 25.0 | 钢材容重 : 78.5计算弹性楼板层号 : 没有基本风压 : 0.50 体形系数 : 1.30 基底标⾼ : 0.00地⾯粗糙度 : 2杆件数 :层号梁根数柱根数墙⽚数1 39 26 02 43 26 03 43 26 04 43 26 05 43 26 06 43 26 07 43 26 08 5 5 0----------------------------------------------------总数: 302 187 0层⾼、材料 :层号层⾼梁混凝⼟强度等级(C) 柱混凝⼟强度等级(C) 墙混凝⼟强度等级(C)1 3.00 20 25 02 3.00 20 25 03 3.00 20 25 04 3.00 20 25 05 3.00 20 25 06 3.00 20 25 07 3.00 20 25 08 3.00 20 25 0-------------------最⾼层总⾼: 24.00⼆、风荷载层号 X-风(kN) X-剪⼒(kN) X-倾覆弯矩(kN-m) Y-风(kN) Y-剪⼒(kN) Y-倾覆弯矩(kN-m)1 22.00 190.17 2627.91 52.03 406.56 5178.302 22.00 168.17 2057.40 52.03 354.53 3958.623 22.00 146.17 1552.89 52.03 302.50 2895.034 23.32 124.17 1114.38 55.15 250.47 1987.535 25.04 100.85 741.87 59.23 195.32 1236.126 26.55 75.81 439.32 62.79 136.09 650.167 27.89 49.26 211.89 65.97 73.30 241.898 21.37 21.37 64.11 7.33 7.33 21.99--------------------------------------------------------------------------------总风荷载: 190.17 406.56三、各层的重量、形⼼和重⼼层重量层形⼼层重⼼层号 Wp(kN) Wm(kN.m2) X(m) Y(m) X(m) Y(m)1 1548.86 143109.54 13.3400 5.6400 13.8750 6.29302 5278.25 447589.67 13.3400 5.6400 13.6820 5.89303 5278.25 447589.67 13.3400 5.6400 13.6820 5.89304 5278.25 447589.67 13.3400 5.6400 13.68205.89305 5278.25 447589.67 13.3400 5.6400 13.68205.89306 5278.25 447589.67 13.3400 5.6400 13.6820 5.89307 3654.68 334867.21 13.3400 5.6400 12.9390 5.53708 489.11 7880.67 1.4200 4.1400 1.4580 4.2080----------------------------32083.92 2723805.80(质点总重量) (总转动惯量)恒载总重量: 30003.05 (kN)活载总重量: 4161.74 (kN)四、静⼒分析1、恒荷载产⽣的各层竖向最⼤位移层号点号 Z-最⼤位移(mm)1 柱 16 0.612 柱 30 2.533 柱 30 2.824 柱 30 2.885 柱 30 2.736 柱 30 2.367 柱 30 1.668 柱 2 0.302、活荷载 1 产⽣的各层竖向最⼤位移层号点号 Z-最⼤位移(mm)1 柱 14 0.062 柱 14 0.123 柱 14 0.144 柱 14 0.155 柱 14 0.136 柱 14 0.107 柱 13 0.068 柱 1 0.033、活荷载 2 产⽣的各层竖向最⼤位移层号点号 Z-最⼤位移(mm)1 柱 21 0.052 柱 28 0.333 柱 28 0.364 柱 28 0.365 柱 28 0.356 柱 28 0.337 柱 28 0.258 柱 4 0.024、X 向风荷载产⽣的各层⽔平最⼤位移层号点号 X-位移(mm) U/H 点号 X-层间位移(mm) u/h1 柱 1 0.17 柱 1 0.17 1/180962 柱 1 0.38 柱 1 0.21 1/141043 柱 1 0.56 柱 1 0.18 1/162624 柱 1 0.73 柱 1 0.16 1/184545 柱 1 0.86 柱 1 0.14 1/216296 柱 1 0.98 柱 1 0.11 1/267407 柱 1 1.06 柱 1 0.09 1/349138 柱 1 1.24 1/19355 柱 1 0.18 1/16887-------------------------------------------平均值 : 0.16 1/193555、Y 向风荷载产⽣的各层⽔平最⼤位移层号点号 Y-位移(mm) U/H 点号 Y-层间位移(mm) u/h1 柱 1 0.34 柱 1 0.34 1/ 87052 柱 1 0.85 柱 1 0.50 1/ 59683 柱 1 1.30 柱 1 0.45 1/ 65984 柱 1 1.71 柱 1 0.41 1/ 73985 柱 1 2.05 柱 1 0.35 1/ 86406 柱 1 2.33 柱 1 0.28 1/107207 柱 1 2.54 柱 1 0.21 1/144618 柱 1 2.69 1/ 8920 柱 1 0.15 1/20195-------------------------------------------平均值 : 0.34 1/ 8920五、动⼒分析结果1、振型参与质量振型周期转⾓单个振型参与质量(%) 累加振型参与质量(%) 振型⽅向因⼦(%) X 平动 Y 平动扭转 X 平动 Y 平动扭转X 平动 Y 平动扭转1 0.7739 118.17 13.91 45.35 24.15 13.91 45.35 24.15 16.12 55.70 28.182 0.7053 33.10 61.48 25.65 1.08 75.39 71.00 25.2469.22 29.47 1.313 0.6364 130.36 13.54 15.40 55.97 88.93 86.39 81.2114.88 20.39 64.734 0.2444 124.20 1.78 4.22 6.79 90.71 90.61 88.00 22.50 48.31 29.185 0.2255 32.73 5.25 2.76 0.09 95.95 93.37 88.0970.45 29.27 0.286 0.2000 115.91 0.53 2.75 6.60 96.48 96.12 94.697.46 31.07 61.477 0.1355 31.62 0.80 0.33 0.05 97.28 96.44 94.74 56.97 21.81 21.218 0.1287 131.95 0.62 0.66 0.01 97.90 97.10 94.75 41.54 42.71 15.759 0.1084 99.48 0.03 0.88 0.52 97.93 97.98 95.271.63 53.62 44.75地震作⽤最⼤的⽅向= 121.66 (度)2、周期与特征向量1 振型2 振型3 振型周期: 0.77395 (s) 周期: 0.70533 (s) 周期: 0.63636 (s)特征向量: 特征向量: 特征向量:层号 X-向 Y-向 Z-转⾓层号 X-向 Y-向 Z-转⾓层号X-向 Y-向 Z-转⾓塔: 1 振型⽅向: Y 向振型⽅向: X 向振型⽅向: 转⾓1 0.0012 -0.0020 0.0002 1 0.0030 0.0017 0.0000 1 0.0017 -0.0015 -0.00032 0.0032 -0.0053 0.0004 2 0.0072 0.0043 0.0001 2 0.0036 -0.0035 -0.00073 0.0049 -0.0084 0.0007 3 0.0108 0.0067 0.0001 3 0.0054 -0.0056 -0.00114 0.0065 -0.0113 0.0009 4 0.0140 0.0090 0.0002 4 0.0069 -0.0075 -0.00145 0.0078 -0.0139 0.0011 5 0.0166 0.0109 0.0002 5 0.0079 -0.0091 -0.00176 0.0088 -0.0159 0.0013 6 0.0184 0.0124 0.0003 6 0.0086 -0.0104 -0.00207 0.0100 -0.0184 0.0014 7 0.0196 0.0132 0.0003 7 0.0081 -0.0096 -0.00228 0.0132 -0.0372 0.0015 8 0.0212 0.0098 0.0004 8 0.0053 0.0160 -0.00234 振型5 振型6 振型周期: 0.24442 (s) 周期: 0.22554 (s) 周期: 0.20002 (s)特征向量: 特征向量: 特征向量:层号 X-向 Y-向 Z-转⾓层号 X-向 Y-向 Z-转⾓层号X-向 Y-向 Z-转⾓塔: 1 振型⽅向: Y 向振型⽅向: X 向振型⽅向: 转⾓1 0.0041 -0.0055 0.0005 1 0.0082 0.0049 0.0000 1 -0.0033 0.0056 0.00082 0.0093 -0.0126 0.0012 2 0.0173 0.0108 -0.0001 2 -0.0061 0.0116 0.00173 0.0105 -0.0147 0.0014 3 0.0190 0.0123 -0.0001 3 -0.0064 0.0126 0.00204 0.0074 -0.0111 0.0011 4 0.0125 0.0087 -0.0001 4 -0.0037 0.0078 0.00145 0.0012 -0.0030 0.0004 5 0.0007 0.0015 -0.0001 5 0.0006 -0.0004 0.00036 -0.0056 0.0066 -0.0004 6 -0.0115 -0.0065 0.0000 6 0.0045 -0.0087 -0.00107 -0.0112 0.0154 -0.0012 7 -0.0195 -0.0128 0.0001 7 0.0056 -0.0124 -0.00218 -0.0215 0.0433 -0.0020 8 -0.0288 -0.0193 0.0003 8 0.0034 0.0181 -0.0032 7 振型 8 振型 9 振型周期: 0.13545 (s) 周期: 0.12867 (s) 周期: 0.10838 (s)特征向量: 特征向量: 特征向量:层号 X-向 Y-向 Z-转⾓层号 X-向 Y-向 Z-转⾓层号X-向 Y-向 Z-转⾓塔: 1 振型⽅向: X 向振型⽅向: Y 向振型⽅向: Y 向1 -0.0085 0.0048 -0.0007 1 -0.0082 -0.0072 0.0005 1 0.0024 -0.0104 -0.00092 -0.0159 0.0093 -0.0013 2 -0.0141 -0.0135 0.0010 2 0.0033 -0.0176 -0.00163 -0.0066 0.0046 -0.0008 3 -0.0052 -0.0062 0.0006 3 0.0003 -0.0044 -0.00074 0.0097 -0.0046 0.0004 4 0.0092 0.0074 -0.0004 4 -0.0029 0.0136 0.00095 0.0155 -0.0090 0.0011 5 0.0134 0.0131 -0.0010 5 -0.0022 0.0143 0.00166 0.0044 -0.0039 0.0008 6 0.0027 0.0046 -0.0006 6 0.0011 -0.0030 0.00047 -0.0131 0.0067 -0.0004 7 -0.0117 -0.0106 0.0004 7 0.0021 -0.0169 -0.00148 -0.0542 0.0393 -0.0026 8 -0.0418 -0.0498 0.0040 8 0.0001 0.0207 -0.0091 3、周期⽐第⼀扭转周期/第⼀平动周期= 0.6364/ 0.7739= 82.22 %4、地震作⽤⽅向⾓ : 0.00 (度)(1) 输出地震作⽤的标准值其中:Fx为X⽅向地震作⽤,Fy为Y⽅向地震作⽤,Ft为转⾓⽅向地震作⽤.振型: 1层号 Fx(kN) Fy(kN) Ft(kN.m)1 1.9765 -3.2262 24.69502 17.1345 -28.5884 198.24983 26.4591 -45.4423 316.52554 34.8939 -61.0993 426.78175 42.0004 -74.7037 523.10826 47.4129 -85.5548 600.70887 37.2574 -68.6456 492.10708 6.5702 -18.5763 12.3583--------------- --------------- ---------------SUM 213.7049 -385.8366 2594.5342振型: 2层号 Fx(kN) Fy(kN) Ft(kN.m)2 88.1280 52.4379 85.20803 133.2602 82.6281 141.83344 172.5513 110.4363 199.57365 204.1660 134.3184 254.11626 226.5583 153.0034 302.20487 166.7713 112.8914 256.52148 24.2244 11.2202 6.6470 --------------- --------------- --------------- SUM 1026.6147 663.0745 1256.6111振型: 3层号 Fx(kN) Fy(kN) Ft(kN.m)1 3.1576 -2.7433 -47.03322 23.1068 -22.4343 -365.58613 34.2487 -35.3986 -575.87154 43.4820 -47.4310 -769.66425 50.4175 -57.7609 -935.91516 54.7445 -65.7794 -1065.77587 35.7360 -42.3636 -865.22808 3.1391 9.4068 -21.6179 --------------- --------------- --------------- SUM 248.0322 -264.5043 -4646.6917振型: 4层号 Fx(kN) Fy(kN) Ft(kN.m)1 3.8969 -5.2278 46.02912 29.9646 -40.6698 324.98853 33.6903 -47.4375 389.64194 23.7545 -35.7077 313.07295 3.9357 -9.6837 121.85636 -18.1213 21.1583 -117.33527 -25.0254 34.3039 -246.45568 -6.4109 12.9392 -9.8477 --------------- --------------- --------------- SUM 45.6845 -70.3250 821.9503振型: 5层号 Fx(kN) Fy(kN) Ft(kN.m)1 13.3229 7.9589 -6.92992 95.9001 59.8169 -53.46324 69.3230 48.3580 -57.57295 4.1130 8.5039 -26.95076 -63.4567 -36.1905 11.87157 -74.6903 -48.9331 33.03308 -14.7490 -9.8928 2.2002 --------------- --------------- --------------- SUM 134.6902 97.5989 -165.5722振型: 6层号 Fx(kN) Fy(kN) Ft(kN.m)1 1.6829 -2.8929 -37.79762 10.7202 -20.4312 -256.14023 11.1661 -22.0196 -291.46284 6.4448 -13.7620 -208.98585 -1.1177 0.7371 -38.75346 -7.9333 15.2744 154.86837 -6.8601 15.1005 228.50938 -0.5602 -2.9442 8.5093 --------------- --------------- --------------- SUM 13.5428 -30.9380 -441.2531振型: 7层号 Fx(kN) Fy(kN) Ft(kN.m)1 5.4037 -3.0334 38.89252 34.2731 -20.0006 233.05413 14.1853 -10.0262 139.72584 -20.8561 9.9517 -75.60215 -33.3729 19.4791 -210.11616 -9.5452 8.3685 -140.54477 19.5973 -9.9638 53.33838 10.8510 -7.8668 8.3880 --------------- --------------- --------------- SUM 20.5362 -13.0915 47.1359振型: 8层号 Fx(kN) Fy(kN) Ft(kN.m)1 4.5568 3.9934 -28.06082 26.7194 25.5962 -165.57123 9.8854 11.8039 -93.53264 -17.4971 -14.1270 65.75825 -25.3269 -24.9165 160.71916 -5.1574 -8.7534 100.72387 15.3080 13.9776 -48.58428 7.3451 8.7564 -11.2711--------------- --------------- ---------------SUM 15.8332 16.3304 -19.8186振型: 9层号 Fx(kN) Fy(kN) Ft(kN.m)1 0.2763 -1.1780 -9.25032 1.2786 -6.7934 -52.00233 0.1263 -1.7042 -22.58434 -1.1180 5.2498 30.77885 -0.8477 5.5013 51.39456 0.4276 -1.1425 14.70267 0.5611 -4.5303 -35.11688 0.0033 0.7422 -5.2642--------------- --------------- ---------------SUM 0.7076 -3.8549 -27.3420(2) 总的地震作⽤Fxo= 1087.30 (kN) Fyo= 821.21 (kN) Fto= 5550.09 (kN.m) (3) 层刚点位移层号 X-位移(mm) Y-位移(mm) Z-转⾓(rad)1 1.11 0.38 0.042 2.61 0.96 0.103 3.94 1.51 0.154 5.09 2.02 0.216 6.68 2.80 0.297 7.10 3.06 0.328 7.72 5.24 0.34(4) 位移响应组合最⼤值层号点号 X-位移(mm) Y-位移(mm) U/H 点号层间位移(mm) u/h 1 柱 1 1.17 0.65 柱 1 1.17 1/ 25652 柱 1 2.77 1.65 柱 1 1.60 1/18703 柱 1 4.21 2.61 柱 1 1.45 1/20724 柱 1 5.48 3.49 柱 1 1.29 1/23325 柱 1 6.53 4.25 柱 1 1.07 1/27946 柱 1 7.30 4.86 柱 1 0.81 1/37197 柱 1 7.78 5.30 柱 1 0.51 1/58468 柱 1 8.34 5.64 1/ 2877 柱 1 0.59 1/5060--------------------------------------平均值 : 1.06 1/2826(5) 地震作⽤下每层的⽔平⼒、层剪⼒、层弯矩层号 X 向⽔平⼒ X 向层剪⼒ X 向层弯矩 Y 向⽔平⼒ Y 向层剪⼒ Y 向层弯矩1 19.48 1087.30 15806.28 13.46 821.21 12034.402 143.85 1073.93 12605.56 104.02 812.28 9618.393 179.44 974.04 9474.43 133.21 741.53 7252.504 197.58 838.42 6623.45 149.35 218.58 670.63 4152.14 167.80 516.68 3198.936 247.20 467.18 2161.80 192.86 362.16 1672.287 193.26 224.49 768.27 152.86 175.46 601.158 32.72 32.72 98.15 31.19 31.19 93.56(6) 平⾯下、上两端点X向位移楼⾯两端点⽔平位移(mm)之⼤者与楼⾯两端点⽔平位移(mm)平均值之⽐值。

广厦结构CAD培训教程

广厦结构CAD培训教程
利用快捷键操作
熟练掌握CAD软件中的快捷键操作,可以快速完成常用命令的执行。
使用参数化建模技术
利用参数化建模技术,可以快速创建具有相似特征的结构构件,提高 建模效率。
优化模型细节
在建模过程中注意优化模型细节,如避免重复建模、减少不必要的复 杂结构等,以降低模型复杂度和提高计算效率。
04
结构分析与设计
启动软件
通过双击桌面图标或从开始菜单启动广厦结构CAD软 件。
界面组成
软件界面主要包括菜单栏、工具栏、绘图区、命令窗 口等部分。
自定义界面
用户可以根据个人习惯调整界面布局,提高操作效率 。
基本命令和操作技巧
常用命令
学习并掌握常用的绘图、编辑、查看等命令 ,如线、圆、矩形等图形的绘制,移动、旋 转、缩放等编辑操作。
分析类型及参数设置
分析类型
包括线性静力分析、非线性分析、动力分析等 ,根据工程需求选择合适的分析类型。
参数设置
包括材料参数、截面参数、计算精度等,确保 分析结果的准确性和可靠性。
边界条件与约束
正确设置结构的边界条件和约束,以模拟实际结构的受力情况。
荷载施加与组合规则
01
荷载类型
包括永久荷载、可变荷载、偶然 荷载等,根据规范要求进行施加 。
广厦结构CAD培训教 程
xx年xx月xx日
• 引言 • 软件界面与基本操作 • 结构建模与编辑 • 结构分析与设计 • 施工图绘制与输出 • 案例实战与经验分享 • 总结与展望
目录
01
引言
培训目的和背景
培训目的
通过本次培训,使学员能够熟练掌握广厦结构CAD软件的基本操作和设计流程,提高学员在建筑结构设计和分析 能力。

广厦结构计算软件培训教材

广厦结构计算软件培训教材

用户培训纲要培训目的:1)采用广厦解决设计单位急需解决的实际问题;2)基本掌握广厦,提高设计单位解决问题的能力;学习广厦3步骤:点线面快速学习法1)点学习:通过方案培训,掌握所关心的解决方案的操作;2)线学习:掌握与其它软件的不同,学会广厦的基本操作;3)面学习:通读3本说明书广厦建筑结构CAD系统GSCAD说明书、建筑结构通用分析与设计软件GSSAP说明书和广厦基础CAD系统JCCAD说明书;第1步方案培训培训主要内容:1.广厦的安装培训 22.楼梯抗震解决方案的培训 33.自动出图解决方案的培训74.两套计算对比解决方案的培训75.复杂基础计算解决方案的培训8 培训详细内容:1广厦的安装培训设计人员学会自己初次安装和升级安装;1.1单机版的初次安装1在没有插软件狗的情况下,运行光盘上“单机软件狗\”安装软件狗驱动程序;2插上单机软件狗;3若插上USB软件狗有提示“寻找新硬件”,选择继续,一直到安装完毕;4运行光盘上的\gs15\,直至安装完毕;在第1次安装广厦时安装软件狗驱动程序即可,升级时不必再安装,更详细的内容见光盘上的“单机软件狗\单机版安装和卸载说明.txt”文件;1.2网络版的初次安装1运行光盘上“网络软件狗\”安装软件狗驱动程序;2 服务器上插上网络软件狗;3 在Explorer中的Features中可查看最大用户数;4 在工作站上运行光盘上“网络软件狗\”安装软件狗驱动程序;5 在工作站上运行光盘上的\gs15\,直至安装完毕;在第1次安装广厦时安装软件狗驱动程序即可,升级时不必再安装,跨网段安装等更详细的内容见光盘上的“网络软件狗\网络版安装和卸载说明.txt”文件;1.3升级安装运行新得到的\gs15\,不需要删除老的广厦软件;插软件狗安装升级即可,也可以不插软件狗重新安装即可升级,当提示插软件狗时,请点按“Cancel”, 直至安装完毕;有两种方法可得到升级安装文件:向深圳市广厦软件有限公司索取安装光盘,或在的产品特区中下载安装文件;2楼梯抗震解决方案的培训在“广厦结构CAD主菜单”中选择“找旧工程”调用已有的工程“c:\gscad\exam\楼梯空间分析.prj”,在点按“广厦结构CAD主菜单”中的“图形录入”;2.1在空间结构模型中输入楼梯2.1.1输入两跑楼梯录入中点按“平面图形编辑――楼梯编辑――楼梯输入”,光标在平面图形上选择一点自动寻找楼梯间,楼梯间是一块由梁和墙围成的封闭区域,楼梯间可为三角形和四边形等任意多边形,内角不一定90度;如果区域不封闭,则命令行出现提示“没有自动寻找到楼梯间,原因可能为楼梯间梁墙没有形成封闭”,用户可按F4检查楼梯间周边节点情况,修改后再重新选择自动寻找到楼梯间;如果区域内已有板,会提示“是否删除楼梯间已有的板”,如果选择否,则命令行出现提示“请选择其它楼梯间” ,用户需要重新选择楼梯间或者取消命令;如果选择的楼梯间正确,程序会弹出楼梯输入对话框,如下图所示:在对话框中,首先选择楼梯类型:平行两跑楼梯,可选的12种楼梯类型为:单跑直楼梯、双跑直楼梯、平行两跑楼梯、平行三跑楼梯、平行四跑楼梯、双跑转角楼梯、三跑转角楼梯、四跑转角楼梯、双分平行楼梯1、双分平行楼梯2、双分转角楼梯1和双分转角楼梯2,各种楼梯的示意图如下图:在参数窗口中,楼梯间的角点按逆时针编号;楼梯起始节点号是指楼梯起始板所在的楼梯间的角点号,如果用户选择了“是否是顺时针”选择框,则楼梯从起始节点号开始按顺时针旋转,否则按逆时针旋转;通过表格输入楼梯板,程序自动形成平台板,可事先输入楼梯板和平台板材料,所有梯板构件自重程序自动计算,不需作荷载输入;参数窗口可按平面或者3D显示,使用鼠标滚轮缩放窗口,鼠标中键按下可平移图形,双击鼠标中键则显示全图,在3D状态下,按下鼠标左键拖动可旋转显示图形;如果要布置梯梁,选择“自动布置梯梁”选择框;如果要布置梯柱,选择“自动布置梯柱”选择框, 梯梁搭在楼层平面梁上时此处不再自动形成梯柱;在楼梯的“各标准跑设计数据表”中,单击或双击表格数据即可编辑;例如,单击楼梯输入对话框图中圆圈所圈的②处,即可修改第2跑的起始位置;修改结束,参数窗口中同步显示修改效果;输入完毕后,点击对话框确定按钮,则在楼梯间位置自动布置好了楼梯板、平台板、梯梁和梯柱,点击取消按钮取消选择;本命令支持多标准层输入,同一标准层层高要求相同,不同标准层层高可不相同,形成楼梯板、平台板、梯梁和梯柱时高度会按比例缩放;2.1.2删除楼梯菜单位置:平面图形编辑─楼梯编辑─删除楼梯功能:删除楼梯板、平台板、梯梁和梯柱命令:DelStair选择要删除的楼梯板、梯梁和梯柱<退出>: 选择楼梯构件本命令支持多标准层删除;2.1.3交叉楼梯的输入交叉楼梯的输入需要在同一个矩形楼梯间中输入两遍“单跑直楼梯”或者“平行两跑楼梯”,两遍输入的起始节点号不同,第一遍的起始节点号是2,第二遍的起始节点号就是4;下图是两遍“平行两跑楼梯”形成的交叉楼梯:2.1.4通过角点布板命令布置或修改楼梯板若参数输入的楼梯中需要补充一到两块楼梯板,可用角点布板命令,再在板属性中修改板设计类型为楼梯板;点按“平面图形编辑─板几何编辑─角点布板”,2.1.5通过一点梯柱和两点梯梁命令布置或修改梯梁梯柱若参数输入的楼梯中需要补充一到两根梯梁或梯柱,可在平面、立面或三维视图中用一点梯柱和两点梯梁命令,直接布置梯梁和梯柱;2.2计算结果的显示和应用2.2.1审图人员如何确认计算中考虑了楼梯在“文本方式”的结构信息中的总体信息内提示如下:计算中考虑楼梯构件的影响 :考虑2.2.2楼梯构件的抗震承载力验算在“文本方式”的水平力效应验算中输出的楼梯构件的抗震验算结果:每层梯板最大双排总配筋cm2/m、每层梯柱最大总抗拉配筋cm2、每层梯梁最大面筋cm2、底筋cm2、抗扭纵筋cm2和箍筋cm2/0.1m;若同一平面不同楼梯的楼梯构件的配筋要取不同的结果,设计人员采用“图形方式─梁配筋”命令在三维状态下可查看某根梯梁详细的配筋;采用“图形方式─墙柱内力”命令查看某根梯柱最小轴力,梯柱总抗拉配筋=最大拉力/柱钢筋强度设计值;采用“图形方式─板壳结果”命令查看某梯板组合前地震作用下的最大X向正应力,节点平均正应力不包括梯板上下端应力集中产生的最大应力,梯板沿走向上下双排总配筋=最大平均拉力/板钢筋强度设计值,最大平均拉力=节点平均正应力梯板厚度;梯板总的底配筋和面配筋:梯板正常使用是两端简支的抗弯构件,在地震作用下又是支撑构件,所以按如下求得抗弯底配筋和抗拉总配筋;抗弯底配筋cm2/m=根据单向简支梯板弯矩qll/8求得配筋梯板沿走向上下双排总配筋cm2/m=最大平均拉力/板钢筋强度设计值总的底配筋大于等于抗弯底配筋,总的面配筋大于等于1/4抗弯底配筋,总的底配筋加总的面配筋大于等于抗拉总配筋;梯板严格意义上应是拉弯压弯构件,但一般情况下恒活载产生的应力比地震作用产生的应力小一个数量级,所以无需互相组合,并分别计算抗弯和抗拉;2.3考虑楼梯影响的静力位移在“图形方式─三维位移”中,可显示楼梯和整个结构在各工况下的三维运动情况;2.4考虑楼梯影响的三维振型在“图形方式─三维振型”中,可显示楼梯和整个结构在各工况下的三维振型振动情况;3自动出图解决方案的培训3.1结构模型来源来源于PKPM:在主控菜单中在PM录入数据相同的目录下新建工程,在录入系统中选择“工程─从PKPM读入数据”菜单,采用SATWE计算结果模式即可;或来源于GSCAD:在“广厦结构CAD主菜单”中选择“找旧工程”调用已有的工程“c:\gscad\exam\”,在点按“广厦结构CAD主菜单”中的“图形录入”,在录入系统中选择“工程─生成计算数据─生成GSSAP计算数据”菜单;3.2运行“楼板次梁砖混计算”,程序会自动计算所有楼板,进入后立即退出;3.3若采用GSSAP结果,运行空间分析计算GSSAP,选择“数据检查并详细计算”,计算后退出;采用SATWE结果时不需要此步;3.4运行“配筋系统”,选择所采用的计算软件,在施工图控制中通过设置“建筑二层为结构录入的层”设置正确的结构和建筑层对应关系,点按“生成施工图”,而后退出;3.5运行“施工图系统”,直接采用“工程─生成整个工程DWG”,在Autocad中可进一步修改施工图;3.6运行“自动概预算”,点按第一步基本设置和第二步全部计算,再点按左下角经济指标,最后点按左上角当前工程总指标;AutoCAD中I、II、III级和冷轧带肋钢筋符号:在施工图系统中,为编辑方便,用d代表一级钢,D代表二级钢,f代表冷轧带肋钢,F代表三级钢;在硬盘上GSCAD子目录下提供字形文件,此文件可覆盖AutoCAD字库子目录中的同名文件,在AutoCAD中,则键盘上“”或“%%130”代表一级钢,“”或“%%131”代表二级钢,“{”代表冷轧带肋钢,“}”代表三级钢;若钢筋符号还显示不对,请采用Windows中左下角“开始查找”菜单寻找硬盘上所有的文件,再用GSCAD子目录下提供的覆盖即可,此时应退出Autocad;关于Autocad4两套计算对比解决方案的培训采用PKPM模型数据,达到一次建模,GSSAP和SATWE两套不同计算模型的软件计算,互相校核;操作步骤:1)在主控菜单中在PM录入数据相同的目录下新建工程;2)在录入系统中,执行“FK”命令,选择模式2:采用GSSAP计算结果模式,退出;3)在主控菜单中运行GSSAP计算;4)在主控菜单中“对比审图”中,可对比不同软件计算的结果;5)在主控菜单中“文本方式”中,查看:结构信息、结构位移、周期和地震作用和水平力效应验算;6)在主控菜单中“图形方式”中,查看构件的内力和配筋;5复杂基础计算解决方案的培训在基础计算前先进行上部结构的计算,步骤如下:1)在“广厦结构CAD主菜单”中选择“找旧工程”调用已有的工程“c:\gscad\exam\基础.prj”;2)在点按“广厦结构CAD主菜单”中的“图形录入”,在录入系统中选择“工程─生成计算数据─生成GSSAP计算数据”菜单;3)运行“楼板次梁砖混计算”,程序会自动计算所有楼板,进入后立即退出;4)若采用GSSAP结果,运行空间分析计算GSSAP,选择“数据检查并详细计算”,计算后退出;接着进行如下2步骤,准备墙柱平面数据和墙柱内力:1)在“录入系统”中选择菜单“生成计算数据生成基础CAD数据”,生成基础CAD所需要的剪力墙和柱的定位图;2)在“基础CAD”中选择菜单“读取墙柱底力”读取上部结构墙柱底内力后,可进行扩展基础、桩基础、弹性地基梁、桩筏和筏板基础的计算和设计出图;复杂桩基础属于桩筏基础类型,以下介绍某一区域内墙柱下的桩基础操作步骤;1)在“基础CAD”中选择菜单“基础设计桩筏和筏板基础布置和计算”;2)选择命令“参数布桩2”,弹出如下对话框设置3桩类型:选择柱,布置如下柱下桩:3)选择命令“墙下布桩”,弹出如下对话框取消墙下自带承台的选择:分别选择两墙,布置墙下桩:4)选择命令“角点定边”,弹出如下对话框输入挑出长度0mm:逆时针或顺时针选择4个承台角点:5)选择命令“角点定边”,弹出如下对话框:选择要划分单元的承台:6)选择命令“计算筏基”, 选择要计算的承台;7)选择命令“计算简图”, 查看“桩内力”:标准组合下的桩轴力;也可查看“对板的冲切剪切比”:未被墙柱压住的桩对承台的冲切;第2步全面培训培训主要内容:1.与其它软件的不同地方122.结构模型输入153.基础设计19 培训详细内容:1与其它软件的不同地方一个结构CAD包括3部分:前后处理、计算和基础CAD;1.1前处理的不同地方一个结构模型包括2部分:总的信息和构件信息,总的信息包括总体信息和各层信息,构件信息包括墙柱梁板的位置和属性,属性包括设计属性、截面材料属性和荷载属性;1.1.1GSSAP总体信息1)地下室有3个参数控制地下室层数控制地下室无风,嵌固层最大结构层号控制地下室嵌固,有侧约束地下室层数控制地下室弹性约束;2)模拟施工采用变刚度变荷载的真实求解方法,墙柱梁板可设置模拟施工号,进行后浇计算;3)梁柱重叠部分简化为刚域不光考虑梁部分的刚域,还考虑了柱部分的刚域;4)梁配筋计算考虑板的影响当梁侧两边的板采用刚性板或膜元时,梁配筋计算可考虑每侧3倍板厚的影响;5)填充墙刚度填充墙刚度可参与空间分析,可根据梁上均布恒载自动求填充墙刚度;6)墙竖向和墙梁板水平细分最大尺寸墙梁板的计算单元的剖分长度可控制;7)计算竖向振型可计算竖向振型来计算竖向地震,弹性动力时程分析中可采用3向地震波;8)地震作用方向在每个地震方向计算刚度比、剪重比和承载力比,自动求出和处理相应的内力调整系数,考虑每个地震方向的偶然偏心和双向地震作用,每个方向的计算和输出内容是一样的;9)振型计算方法提供三种计算方法,对于特殊结构当采用一种方法求解不收敛或不能求解固有频率时,可换另一种方法求解;10)构造抗震等级GSSAP计算中框架和剪力墙有两个抗震等级,框架和剪力墙抗震等级用于控制抗震措施,抗震措施包括内力调整和抗震构造措施;构造抗震等级用于控制抗震构造措施,构造抗震等级在框架和剪力墙抗震等级基础上可进一步提高或降低;11)顶部小塔楼可输入多个、不同高度的顶部小塔楼层;12)框架剪力调整对平面变化较大的结构可进行分段剪力调整;13)考虑偶然偏心对超长结构可适当减少偶然偏心时的质量偏心;14)性能水平1-4设计提供多遇、设防和罕遇地震作用下的性能水平1-4的计算;15)坡地建筑1层相对风为0的标高可计算结构建在山上而风压为零处在山底的风荷载;16)结构自振基本周期不同风方向的结构基本周期可不同;17)风方向可计算最多8个风方向,0度和180度为不同的风方向;18)考虑横风向风振的影响可考虑每个风方向的横风向风振作用的工况,并与顺风方向的位移和内力进行组合;19)时程分析信息GSSAP对地震信息中每个地震方向进行弹性动力时程分析,并在每一地震方向选出某时刻位移能最大的位移求内力,并参与内力组合和构件截面计算;1.1.2各层信息沿高度方向结构有较大变化的层在各层信息中定义为不同的塔,便于准确计算刚度比不同竖向塔之间不需计算刚度比;面内分多个区时,采用面内指定塔块,未指定本层所有构件自动属于塔1;每个塔自动按各塔进行规范的验算,不需每个塔切下来计算;如下在各层信息中指定竖向塔号,结构1层为裙房,结构6层为连体;面内塔定义如下:1.1.3构件位置允许打开最多4个窗口,每个窗口可设置为平面视图、立面视图和三维视图,可在三类视图内或之间进行光标定位;构件位置确定后,轴线与构件就没有任何关系,没有轴线也可输入构件;1.1.4设计属性1)梁的设计属性a)一条梁有两个抗震等级b)计算单元可选三维杆或H向壳c)工业建筑结构中可设置每条梁的活载组合值系数d)设置首层填充墙,当梁下填充墙宽度和根据梁荷所求填充墙宽度不同时GSSAP自动取大值e)可控制端部6个自由度f)可进行梁的后浇计算2)柱的设计属性a)一根柱有两个抗震等级b)工业建筑结构中可设置每根柱的活载组合值系数c)可控制端部6个自由度d)可进行柱的后浇计算e)可设置每根柱下端节点约束和位移3)墙的设计属性a)可人工设置约束边缘墙和加强部位b)可人工设置短肢墙c)一片墙有两个抗震等级d)工业建筑结构中可设置每片墙的活载组合值系数e)可进行墙的后浇计算f)可设置每片墙下端节点约束和位移1.1.5截面材料属性可选70多个梁柱截面,可选7种变截面形式,支持3种材料:钢筋混凝土、钢和砌体,每个墙柱梁板的材料同总的信息可不同;板的截面可选择实心钢筋混凝土截面和空心现浇板截面;1.1.6荷载属性墙柱梁板荷载按荷载类型、6个方向和工况输入,可输入上千种荷载;1.2后处理的不同地方1.2.1自动化程度高广厦施工图自动生成技术成熟可靠,已应用了近二十年,经过几百万个工程的考验,80%的广厦用户直接采用自动生成的施工图,由广东省建筑设计研究院容柏生院士亲自指导下开发,此项技术在满足计算和规范构造要求两方面无可挑剔;1.2.2有结构物理意义的施工图施工图的内部数据是个数据库,不是纯图形,所以随时可自调重叠,钢筋改后程序自动可算新的挠度裂缝,一分钟可知道含钢量、混凝土量和模板量;1.3GSSAP计算的不同地方1.3.1通用性GSSAP是国内用户最多的通用计算程序,每天有几万人在应用,是一个非层模型、全弹性的计算,是国际先进的通用计算程序,可得到任何复杂结构的弹性准确解;1.3.2智能性应用傻瓜性使所有设计人员都可用通用计算,只要输入一个结构,就能保证计算准确;作为广厦的计算核心,与国内设计规范紧密结合;1.3.3开放性每个构件设计参数和材料参数都可与其它构件不同,设计人员可人工干预;1.4基础CAD的不同地方1.4.1墙柱组合内力所有基本组合、标准组合和准永久组合内力都参与基础计算,不漏掉任何一组;1.4.2基础的计算采用通用计算计算基础,可以计算任何复杂的基础;平面内任何局部一块都可作为一个基础计算;2结构模型输入在主控菜单中在\GSCAD\EXAM目录下新建工程:框架,进入录入系统,要完成如下模型;2.1GSSAP总体信息和各层信息输入选择“结构信息GSSAP总体信息”菜单,输入总结构层数6;选择“结构信息各层信息”菜单,按住鼠标左键拖动选择第1列标准后,点按鼠标右键弹出菜单,选择“修改数据”,把1-6层标准层号改为1;选择“结构信息各层信息材料信息”菜单,按住鼠标左键拖动选择第1列剪力墙柱等级后,点按鼠标右键弹出菜单,选择“修改数据”,把1-6层剪力墙柱混凝土等级改为C30;2.2输入轴网根据二级尺寸线,有柱穿过的地方布置轴网线切记此为框架框剪结构轴网输入原则,本例正交轴网间距如下:X向间距:40005mm;Y向间距:50003mm;点按“轴线编辑正交轴网”,弹出如下对话框输入间距;检查确认输入正确后,点按“确认”按钮后,把正交轴网拖到靠近左下角的位置,绘图板上出现:2.3输入柱点按“平面图形编辑—剪力墙柱几何编辑一—轴点建柱”,窗选所有轴网交点,输入的柱;绘图板上出现:2.4输入梁点按“平面图形编辑—梁几何编辑一—轴线主梁”,窗选整个轴网,在柱与柱之间的轴线上布置主梁;绘图板上出现:点按“平面图形编辑—梁几何编辑一—建悬臂梁”,建如下图悬臂梁1等多条悬臂梁;点按“建悬臂梁”,输入挑出长度1500m,鼠标左键从右到左交选主梁①等多条内跨梁,回车结束选择后,再点取一点②表示挑出方向;绘图板上出现:点按“梁几何编辑一—两点次梁”,点选点1与点2布置封口次梁1;绘图板上出现:点按“梁几何编辑一—距离次梁”,切记此为次梁输入最快的方法,抛弃了其它CAD先布置轴线,后输入梁的两步复杂操作,点选主梁①上端,输入距离2000mm,再任选点②确定布梁的方向及范围,布置次梁A;点选次梁A左端,回车输入缺省距离跨中到上端距离,再任选点②确定布梁的方向及范围,布置次梁C; 绘图板上出现:2.5输入板点按“板几何编辑—布现浇板”,自动布置所有现浇板;2.6输入构件荷载点按“板荷载编辑—各板同载”,按当前荷载大小和导荷模式自动布置板荷载,除预制板外所有构件自重CAD会自动计算,不必输入;2.7计算点按“生成计算数据—生成GSSAP计算数据”, 导荷并为计算准备数据,退出录入系统;点按“主控菜单—楼板次梁砖混计算”,自动计算所有标准层的楼板和次梁,退出楼板次梁砖混计算系统;点按“主控菜单—通用计算GSSAP”,计算柱和主梁,退出GSSAP;2.8自动生成平法施工图点按“主控菜单—平法配筋”,确认正确路径后,选择“参数控制信息—施工图控制”,设置建筑层号和结构层的对应关系;选择“参数控制信息—生成施工图”,自动生成墙柱梁板结构施工图;2.9生成整个工程DWG点按“主控菜单—平法施工图”, 进入平法施工图;选择“工程生成整个工程的DWG”,自动进行每一标准层的板、梁和柱自动归并,自调字符重叠,生成整个工程的DWG文件;3基础设计利用上节输入的工程:框架.prj,进入录入系统,选择菜单“生成计算数据生成基础CAD 数据”,生成基础CAD所需要的剪力墙和柱的定位图;在“基础CAD”中选择菜单“读取墙柱底力”读取上部结构墙柱底内力后,可进行如下基础设计;3.1单柱下扩展基础设计选择“总体信息扩展基础总体信息”菜单,弹出如下对话框输入地基承载力特征值200kN/m2;点按“基础设计─扩展基础设计─单柱阶式”,弹出如下对话框输入承载力修正用的基底埋深1000mm和基础上土的厚度1000mm;确认后,光标窗选所有的柱,自动布置和计算所有柱下单柱阶式扩展基础,并自动填写扩展基础表;绘图板上出现:点按“基础设计─扩展基础设计─自动归并”,尺寸相同的基础归并为一个编号;点按右上角的“扩”,显示扩展基础表,扩展基础表同GSCAD\表头配合使用;点按“基础设计─扩展基础设计─文本结果”,输出文本计算书;3.2单柱下桩基础设计选择“总体信息桩基础总体信息”菜单,弹出如下对话框,输入桩基础总体信息;点按“基础设计─桩基础设计─单柱桩基”,弹出如下对话框输入单桩竖向抗压承载力特征值500kN和单桩竖向抗拉承载力特征值400kN;确认后,光标窗选所有的柱,自动布置和计算所有柱下的单柱桩基础,并自动填写桩基础承台大样表;绘图板上出现:点按“基础设计─桩基础设计─自动归并”,尺寸相同的基础归并为一个编号;点按右上角的“桩”,显示桩基础大样表,生成DWG后与平面图贴一起使用;点按“基础设计─桩基础设计─文本结果”,输出文本计算书;3.3弹性地基梁设计选择“总体信息弹性地基梁总体信息”菜单,弹出如下对话框输入地基承载力特征值200kN/m2;点按“基础设计─弹性地基梁布置和计算─轴线地梁”,弹出如下对话框;确认后,光标窗选整个平面;绘图板上出现:点按“基础设计─弹性地基梁布置和计算─延伸地梁”,弹出对话框确认后,光标点选点①和点②交选要延伸的地梁,回车结束选择,再点选点③确定延伸方向;绘图板上出现:点按“基础设计─弹性地基梁布置和计算─加梁荷载”,在命令行输入梁上荷载标准值15kN/m为填充墙自重,光标窗选所有地梁;绘图板上出现:点按“基础设计─弹性地基梁布置和计算─计算地梁”,自动计算所有地梁内力和配筋;点按“基础设计─弹性地基梁布置和计算─显点反力”, 显示节点反力,当节点反力大于总体信息的地基承载力特征值时,显示红色,工程师可考虑加宽翼缘或修改相关参数;点按“基础设计─弹性地基梁布置和计算─冲切剪切”, 显示翼缘冲切比和剪切比,当数值小于1时,显示红色,说明不满足验算要求,工程师应增加翼缘厚度,在文本结果中有验算过程;点按“基础设计─弹性地基梁布置和计算─文本结果”,自动生成文本形式的弹性地基梁翼缘冲切和剪切及梁各截面计算结果,便于人工检查,同时输出弹性地基梁总体信息;点按“基础设计─弹性地基梁施工图绘制─生成梁图”,弹出对话框确认后自动生成梁的平法施工图;绘图板上出现:当前窗口显示基础平面图时,选择菜单“工程─生成当前窗口内容的DWG”, 把基础平面图生成DWG文件,文件路径同当前工程路径;。

第2章广厦结构计算

第2章广厦结构计算

第2章广厦结构计算第2章快速入门广厦建筑结构CAD安装后,在Exam子目录下有两个工程实例:框架结构Frame.prj和砖混结构Brick.prj,工程师从录入系统调入、计算和生成施工图,并在施工图系统中通过打印机打印出这两个工程平面施工图(见图2-1和图2-18)。

根据平面施工图,并参考如下输入要点,用户将掌握结构CAD中最快的建模方法。

1框架结构实例输入要点实例见:Exam\Frame.prj(平面见图2-1)图2-11.1SSW总体信息和各层信息输入选择“结构信息?SSW总体信息”菜单,输入总结构层数6。

选择“结构信息?各层信息?材料信息”菜单,按住鼠标左键拖动选择第1列剪力墙柱等级后,点按鼠标右键弹出菜单,选择“修改数据”,把1-6层剪力墙柱混凝土等级改为C25。

1.2输入轴网根据二级尺寸线,有柱穿过的地方布置轴网线(切记此为框架框剪结构轴网输入原则),本例正交轴网间距如下:X向间距:1500,1800,3300,4200,3300,3300,3600,3600mm;Y向间距:3900,2100,1800,1600,2400mm。

点按“轴线编辑正交轴网”,弹出如下对话框输入间距。

图2-2检查确认输入正确后,点按“确认”按钮后,把正交轴网拖到靠近左下角的位置,绘图板上出现:图2-31.3输入柱点按“平面图形编辑—剪力墙柱几何编辑一—轴点建柱”,窗选部分轴网交点,输入0.4*0.4的柱。

绘图板上出现:图2-41.4输入梁点按“平面图形编辑—梁几何编辑一—轴线主梁”,窗选整个轴网,在柱与柱之间的轴线上布置主梁。

绘图板上出现:图2-5光标点选轴线,布置主梁A。

绘图板上出现:图2-6点按“平面图形编辑—梁几何编辑一—两点主梁”,光标点选主梁B两端的柱子,布置主梁B。

绘图板上出现:图2-7点按“平面图形编辑—梁几何编辑一—建悬臂梁”,建如下图悬臂梁1等多条悬臂梁。

点按“建悬臂梁”,输入挑出长度1500m,鼠标左键从右到左交选主梁①等多条内跨梁,回车结束选择后,再点取一点②表示挑出方向,同理输入如下图多条有内跨悬臂主梁。

广厦建筑结构CAD培训--总信息

广厦建筑结构CAD培训--总信息
起。 PK的嵌固层指嵌固柱脚,广厦是嵌固柱顶,如果PK填1,相当于广厦填0
• 裙房层数: a) 平面中定义塔块时的大底盘; b) 影响活载折减系数的判断;
• 转换层的结构层号 a) 凡是输入框较长的项目一般都可填多个; b) 高层中,转换层+2为剪力墙底部加强部位; c) 转换层大于等于3层,需人工指定落地剪力墙的抗震等级; d) 填写转换层将会在文本方式“结构信息”文本输出转换层的刚度比;
只有在异形柱构件中定义的柱才是异形柱。非标准异形柱目前只能用墙单 元模拟或者用常规柱等截面等刚度代换。
• 是否高层 主体结构(扣除地下室和顶部小塔楼)大于等于10层或高度大于28m时
自动判断为高层。
高度大于24m小于等于28m的其他民用建筑指:纯办公楼、酒店、综 合楼、商场、会议中心和博物馆等属于高层结构,要在这指定高层结构, 商住楼属于住宅建筑不属于其他民用建筑。
④ 自己可在柱属性中手工指定计算长度; • 梁配筋考虑压筋的贡献:
– 实配压筋一般情况下并未达到承载力极限力,所以采用f’yAs不成立; – 不考虑受压筋计算的受拉筋配筋率>2%,认为压筋达到承载力极限; – 在0%-2%之间按线性插值考虑受压筋比例; – 按构造要求设定受压和受拉钢筋比例。
• 梁配筋考虑板的影响: 在缺省刚性板的情况下,板的刚度由中梁刚度放大系数来设定,则梁
• 薄弱层 a) 规范关于薄弱层的两个判断--刚度比和承载力,承载力不满足要手工 填薄弱层;
• 加强层 a) 加强层不是底部加强部位,加强层是高规10.3.3的规定; b) 程序中加强层及其上下各一层框架剪力不再调整; c) 10.3.3中关于加强层的规定1、2、3条软件自动满足,例如加强层及其 相邻层核心筒剪力墙应设约束边缘构件、柱和墙抗震等级自动提高一 级等。

广厦说明书第02章

广厦说明书第02章

第2章前处理──数据准备GSSAP计算的几何和荷载入口数据来源于录入系统,在录入系统中输入总体信息、各层信息和每一标准层的几何和荷载数据,最后生成计算入口数据文件:工程名.GSP。

1计算参数的合理选取1.1总信息1)结构计算总层数设置包含框架平面和砖混平面的结构计算平面总层数,结构计算平面可以是包含承台上拉接地梁的基础层、地下室平面层、上部结构平面层和天面结构层,结构层号从1开始到结构计算总层数。

后处理生成的结构施工图是按建筑层编号,在平法和梁柱表版的配筋系统中,可在“主菜单——参数控制信息——施工图控制”中设置建筑二层对应结构录入的第几层来实现结构层号到建筑层号的自动对应。

2)地下室层数用于风荷载计算。

在“生成GSSAP计算数据”时,地下室部分无风荷载作用,在上部结构风荷载计算中扣除地下室高度,大于等于有侧约束地下室层数。

3)嵌固层最大结构层号对小于等于所设结构层的楼层,其水平位移约束直接为零,相当于有无穷大的水平弹簧约束,当侧约束地下室层数小于嵌固层最大结构层号,计算时自动把侧约束地下室层数设为嵌固层最大结构层号。

嵌固层的刚度(按高规附录E.0.2剪弯刚度)不应小于上层的2倍,嵌固层只约束了平动和Z向扭转,并没有约束Z向位移和XY向转动。

4)有侧约束地下室层数考虑侧土约束的地下室层数,回填土对地下室约束不大时,不能作为有侧约束地下室。

采用有侧约束地下室后,程序按如下方式考虑:a.带侧约束地下室各层加上侧向弹簧以模拟地下室周围土的作用;b.高层结构判定时其控制高度扣除了带侧约束地下室部分和小塔楼部分;c.底层内力调整时内力调整系数乘在带侧约束地下室的上一层;d.剪力墙底部加强区的控制高度扣除了带侧约束地下室部分,带侧约束地下室的上一层为首层;e.剪力调整时第一个V0所在的层须设为带侧约束地下室层数+1;f.带侧约束地下室柱长度系数自动设置为1.0。

5)转换层所在的结构层号可输入多个转换层号,最多8个,每个逗号分开,影响如下计算内容:a.在整体分析结果的结构信息输出转换层上下刚度比;b.在高层结构中每个转换层号+2为剪力墙底部加强部位。

广厦结构计算软件培训教材

广厦结构计算软件培训教材

说明如何在软件中使用自定义截面库 ,以及截面库的管理与维护方法。
截面编辑与参数化
详细讲解如何编辑截面、定义截面参 数及截面属性的设置。
二次开发接口与扩展功能
01
02
03
二次开发接口介绍
概述软件提供的二次开发 接口种类、功能及使用方 法。
插件开发与集成
详细讲解插件的开发流程 、集成方式及调试技巧。
脚本编程与应用
剪力墙结构
关注墙肢长度、厚度、边缘构 件设置及连梁设计等。
框架-剪力墙结构
协同工作性能、刚度分配、抗 震设计等。
筒体结构
筒体布置、筒体刚度、稳定性 分析等。
复杂结构处理方法探讨
大跨度结构
采用有限元分析、考虑非线性 因素、优化截面和配筋等。
不规则结构
利用软件进行不规则建模、分 析扭转效应、加强抗震措施等 。
介绍软件支持的脚本语言 、编程规范及实际应用案 例。
多软件协同工作流程
多软件协同概述
阐述多软件协同工作的意 义、优势及实现方式。
数据交换与共享
说明不同软件间数据交换 的格式、方法及注意事项 。
协同工作流程定制
讲解如何根据实际需求定 制多软件协同工作流程, 提高工作效率。
06
软件操作技巧与常见 问题解答
参与测试
积极参与软件的测试活动,为软件的稳定性和功能完善做出贡献。
THANKS
感谢观看
分析类型选择及参数设置
分析类型选择
根据工程需求和结构特点,选择合适 的分析类型,如线性静力分析、非线 性分析、动力分析等。
参数设置
针对所选分析类型,设置相关参数, 如荷载工况、约束条件、材料属性等 。确保参数设置的准确性和合理性, 以得到可靠的分析结果。

广厦说明书第07章

广厦说明书第07章

第7章 内力组合和调整进行内力组合和调整的一般步骤:(1)在结构计算分析求出结构单工况内力后,根据规范要求及用户输入的调整系数,对单工况内力进行调整;(2)将调整后的内力进行内力组合;(3)对组合内力根据规范要求进行调整,得到设计内力; (4)最后根据设计内力进行截面验算与配筋。

1总原则1.1 承载能力极限状态设计荷载效应组合为了贯彻执行强制性条文,计算模块的荷载基本组合公式统一采用荷载规范第3.2.3条的组合规则。

组合公式如下:活载控制的组合按《建筑结构荷载规范》的第3.2.3-1条:∑=++=ni Qik Ci Qi k Q Q Gk G S S S S 211ψγγγ其中:符合说明见《建筑结构荷载规范》的第3.2.3-1条。

恒载的分项系数当不利时取1.2,有利时取1.0 ,倾覆、滑移验算取0.9;活荷载和风荷载的分项系数取1.4;活荷载和风荷载的组合系数分别取0.7和0.6。

恒载控制的组合按《建筑结构荷载规范》的第3.2.3-2条:∑=+=ni Qik Ci Qi Gk G S S S 1ψγγ其中:γG 取1.35,符号说明见《建筑结构载荷规范》的第3.2.3-2条。

地震荷载的组合按《建筑抗震设计规范》的第5.4.1条: wk w w Evk Ev Ehk Eh G E G S S S S S γψγγγ+++= 其中:符号说明见《建筑结构荷载规范》的第5.4.1条。

1.2 正常使用极限状态设计荷载效应组合标准组合(短期效应组合)按《建筑结构载荷规范》的第3.2.8条:Qikni Ci k Q Gk S S S S ∑=++=21ψ其中:符号说明见《建筑结构载荷规范》的第3.2.8条。

准永久组合(长期效应组合)按《建筑结构载荷规范》的第3.2.10条:Qikni qi Gk S S S ∑=+=1ψ其中:符号说明见《建筑结构载荷规范》的第3.2.10条。

需要强调的是在地基承载力计算时,要采用上部荷载的标准组合式。

广厦建筑结构CAD培训教程

广厦建筑结构CAD培训教程

建筑结构CAD培训教材广厦建筑结构CAD广东省建筑设计研究院深圳市广厦软件有限公司目录第1章广厦建筑结构CAD的基本原理1广厦建筑结构CAD系统的组成部分 1 2三种计算模型比较 2 3广厦多高层空间分析程序SS 3 4广厦多高层建筑三维(墙元)分析程序SSW 4 5广厦砖混结构计算 6 6墙、柱双向偏压验算11 7梁、板的裂缝和挠度验算12 8荷载的输入和传递17 9楼板次梁计算19 第2章广厦建筑结构CAD起步1广厦建筑结构CAD安装步骤24 2广厦建筑结构CAD回收24 3广厦建筑结构CAD升级24 4广厦建筑结构CAD学习版24 5如何学习广厦建筑结构CAD8.524 6答疑联系地址25 7通过Email发送工程数据25 8广厦建筑结构CAD主菜单和设计流程25第3章广厦结构录入教程1输入工程信息1.1进入结构录入271.2总体信息271.3各层信息2建立轴网和辅助线2.1轴网间距的输入原则292.2正交轴网302.3斜交轴网312.4圆弧轴网322.5插入轴网线322.6移动轴网线322.7检查轴网间距输入的正确性322.8任意两点间输入辅助线322.9根据离直线端点距离复制辅助线332.10平行复制辅助线332.11延伸复制辅助线332.12旋转复制辅助线332.13输入一点到某条直线的垂线33 3输入墙柱3.1矩形柱333.2圆柱343.3钢管柱343.4异形柱353.5剪力墙3.6墙柱的偏心373.7同一标准层内墙柱截面可变化373.8剪力墙端柱373.9关于异形柱进入SS、SSW和TBSA结构分析373.10广东异形柱设计规程的一些要求383.11指定墙柱特定的抗震等级38 4输入主梁和次梁4.1区分主梁和次梁384.2沿轴网线建主梁384.3圆弧主梁394.4任意两点间建主梁394.5悬臂梁4.6封口次梁414.7次梁414.8复杂阳台有关的梁424.9井字梁434.10梁上托墙柱—————————————————————————444.11梯梁444.12指定梁特定的抗震等级444.13指定框支梁地震作用放大系数44 5布置现浇板5.1自动布置现浇板445.2封闭区域形不成板的处理455.3修改板厚和标高455.4修改方案后重新布置现浇板465.5电梯间、楼梯间465.6飘板46 6输入荷载6.1板荷载476.2梁荷载486.3剪力墙柱荷载48 7平面对称和平移旋转复制488数据检查48 9层与层之间复制4910输入砖混结构10.1沿轴线建砖墙4910.2砖墙偏心5010.3圈梁5010.4构造柱5010.5选柱材料5010.6砖墙洞5110.7砖墙荷载5110.8纯砖混结构平面中的梁5110.9纯砖混结构平面中的悬臂梁5210.10输入预制板11生成结构计算数据11.1生成砖混数据5411.2生成SS结构计算数据5411.3生成TBSA结构计算数据5511.4生成SSW结构计算数据5511.5生成广厦基础CAD数据55 12寻找某编号的剪力墙柱、梁板和砖墙55 13打印简图13.1控制字符大小5513.2墙柱、梁板编号5513.3剪力墙柱、梁板和砖墙尺寸5613.4板荷载5613.5梁荷载5613.6墙柱荷载5713.7墙柱材料5713.8打印机直接打印5713.9打印总体信息57 14功能键14.1W-切换窗选5714.2C-切换捕捉5714.3U ndo恢复5714.4R edo前进操作5714.5其它热键58 15使用技巧15.1利用距离次梁功能测梁长或墙肢长5815.2删柱后重建柱不需要删梁5815.3利用连梁开洞功能输入小墙肢5815.4A utocad与广厦的接口58第4章广厦楼板次梁砖混计算教程1进入楼板、次梁和砖混计算59 2抗震验算59 3受压验算59 4砖墙轴力设计值59 5砖墙剪力设计值60 6底框计算考虑砖混水平力60 7修改板边界条件60 8指定屋面板60 9计算连续板60 10增大板底筋和次梁支座调幅60第5章广厦结构计算SS教程1计算剪力墙柱和主梁的内力和配筋61 2计算出错原因61 3SS的解题能力62 4外荷载62 5内力组合和配筋62 6SS计算结果总信息63 7每层柱(墙)的组合内力63 8超筋信息63 9出错信息63第6章广厦结构计算SSW教程1计算剪力墙柱和主梁的内力和配筋64 2计算出错原因64 3SSW的解题能力64 4内力组合和配筋65 5SSW计算结果总信息65 6每层柱(墙)的组合内力65 7超筋信息65第7章广厦计算结果显示教程1进入计算结果显示66 2打开楼面图66 3图形的移动和缩放66 4显示楼板配筋67 5显示楼板弯矩676显示柱配筋67 7显示柱内力67 8显示梁配筋68 9显示梁内力68 10显示砖墙计算结果69 11显示构件编号70 12显示荷载70 13字高缩放72 14超限信息72 15寻找某编号的剪力墙柱、梁板和砖墙72 16打开振型图72 17选择各种振型图72 18设置振型图横向比例72 19打开立面图73 20选定立面图显示范围73 21关于打印73 22关于转换为AUTOCAD图形74第8章广厦配筋系统教程1进入配筋系统75 2梁选筋控制75 3板选筋控制76 4柱选筋控制77 5剪力墙选筋控制77 6设置结构层和建筑层号的对应78 7设置第一标准层为地梁层79 8生成结构施工图79 9警告信息79第9章广厦施工图系统教程1进入施工图80 2生成整个工程的DWG80 3调入建筑二层平面80 4打开平面施工图80 5施工图的移动和缩放80 6施工图字高81 7板钢筋和配筋图817.1归并板817.2处理板施工图上字符重叠817.3修改板钢筋818梁柱表8.1归并柱818.2归并梁82 903G101梁柱平法施工图9.1显示梁柱平法施工图829.2柱表和柱截面标注9.2.1柱层间归并信息829.2.2归并柱839.2.3同号柱只显一个截面标注839.2.4隐去或显示截面标注839.2.5放大缩小柱截面标注比例839.3梁钢筋平法表示9.3.1归并梁839.3.2字符重叠839.3.3修改梁钢筋和尺寸839.3.4连续梁钢筋上下贯通简化表示83 10剪力墙施工图84 11打印计算结果11.1板计算结果8411.2剪力墙柱计算结果8411.3梁计算结果85 12修改梁板钢筋后自动重算挠度裂缝85 13梁柱表表头,梁柱平法表头和楼梯表头85 14一、二、三级和冷轧带肋钢筋符号85 15编辑轴线85第10章广厦扩展和桩基础CAD教程1进入扩展和桩基础CAD86 2读取墙柱底内力86 3基础平面施工图的移动和缩放86 4扩展基础4.1总体信息864.2布置和计算扩展基础874.3修改扩展基础长宽比874.4归并扩展基础874.5修改扩展基础874.6扩展基础表头87 5桩基础5.1总体信息875.2桩径和单桩承载力875.3布置和计算桩基础875.4归并桩基础875.5修改桩基础88 6生成基础计算结果文件88 7基础平面图轴线88 8标注基础尺寸88 9地梁表示在基础平面图中88 10基础施工图生成DWG文件88第11章广厦条形和筏板基础CAD教程1.进入条形和筏板基础CAD892.读取墙柱底内力893.条形基础3.1.总体信息893.2.布置地梁903.3.布置梁荷载903.4.计算地梁903.5.输出地梁计算结果903.6.地梁施工图处理914.筏板基础4.1.总体信息914.2.确定边界914.3.划分计算单元914.4.计算筏板914.5.输出筏板计算结果914.6.输出荷载中心和筏板重心924.7.分块平板式筏基的计算924.8.梁式筏基的计算92第12章工程实例的输入要点1.框架结构实例输入要点932.砖混结构实例输入要点983.混合结构实例输入要点1044.剪力墙结构输入要点1075.轴网和辅助线输入练习1086.关于施工图系统108第13章设计教程1纯砖混、底框和混合结构设计1.1砖混总体信息的合理选取1.1.1结构计算总层数1091.1.2绘图窗口X向和Y向最大尺寸1091.1.3结构形式1091.1.4底层框架或混合层数1101.1.5抗震烈度1101.1.6楼面刚度类别1111.1.7墙体自重1111.1.8砌体材料1111.1.9构造柱是否参与工作1111.1.10悬臂梁导荷至旁边砖墙上比例和导荷至构造柱上比例1111.1.11考虑墙梁作用上部荷载折减系数1111.1.12采用水泥砂浆1111.1.13底框计算程序1111.1.14指定钢筋强度1111.1.15查看砖混计算结果总信息1121.2计算模型的合理简化1.2.1砖混平面的标准层划分1121.2.2纯砖混和混合平面的柱1121.2.3纯砖混和混合平面的梁1121.2.4砖混平面悬臂梁的输入1131.2.5砖混基础的处理1131.2.6底框中点按砖墙作为抗震墙1131.2.7砖墙作为承重墙构件还是作为荷载输入1131.2.8L形开间布板1131.2.9底框计算考虑上部砖混水平力1141.3计算结果的正确判断1.3.1抗震验算1141.3.2受压验算1141.3.3纯砖混、底框和混合结构的侧移刚度比1142SS设计2.1SS总体信息的合理选取2.1.1结构计算总层数1142.1.2绘图窗口X向和Y向最大尺寸1152.1.3结构形式1152.1.4X和Y向地震荷载作用1152.1.5连梁刚度折减系数1152.1.6梁刚度增大系数1152.1.7梁弯矩增大系数1152.1.8梁扭矩折减系数2.1.9结构安全等级1152.1.10梁端弯矩调幅系数1162.1.11活载准永久值系数1162.1.12鞭梢小楼层数1162.1.13近远地震标志1162.1.14振型数1162.1.15水平地震影响系数最大值和特征周期1162.1.16框架和剪力墙抗震等级1172.1.17计算地震活载折减系数1172.1.18周期折减系数1172.1.19地震力调整系数1172.1.20计算扭转的地震方向1172.1.21考虑偶然偏心1172.1.22考虑模拟施工1172.1.23框架剪力调整1182.1.24指定钢筋强度1182.2计算模型的合理简化2.2.1次梁在模型简化中的重要性1192.2.2剪力墙的输入1192.2.4转换层结构的处理1192.2.5剪力墙端柱的处理1202.2.6柱墙上下偏心1202.2.7梁柱的偏心连接1232.2.8建筑物顶部小塔楼的处理1232.2.9大底盘多塔结构1232.2.10错层结构1232.2.11挡土墙的处理1232.2.12恒、活载问题1232.2.13井字梁和板柱结构的处理1242.2.14主梁和次梁的区别1242.2.15异形柱的处理1242.3查询SS有关计算结果1243SSW设计3.1SSW总体信息的合理选取1253.1.1结构计算总层数1253.1.2绘图窗口X向和Y向最大尺寸1263.1.3结构形式1263.1.4计算竖向地震1263.1.6梁刚度增大系数1263.1.7梁弯矩增大系数1263.1.8梁扭矩折减系数1263.1.9结构安全等级1263.1.10梁端弯矩调幅系数1273.1.11墙柱基础考虑活载折减1273.1.12活载准永久值系数1273.1.13鞭梢小楼层数1273.1.14近远地震标志1273.1.15地面层对应的结构层号1273.1.16地震力作用方向1283.1.17振型数1283.1.18水平地震影响系数最大值和特征周期1283.1.19框架和剪力墙抗震等级1283.1.20计算地震活载折减系数1283.1.21周期折减系数1283.1.22地震力调整系数1293.1.23计算扭转的地震方向1293.1.24考虑偶然偏心3.1.25结构计算基底相对地面标高1293.1.26考虑模拟施工1293.1.27框架剪力调整1303.1.28指定钢筋强度1303.2计算模型的合理简化3.2.1剪力墙的输入1303.2.2转换层结构的处理1303.2.3大底盘多塔结构和错层结构1303.2.4地下室共同计算1303.3查询SSW有关计算结果131 4SS和SSW计算结果的正确判断4.1自振周期1324.2振型曲线1324.3地震力1334.4水平位移特征1334.5内外力平衡1344.6对称性1344.7渐变性1344.8合理性1355各层信息的合理选取5.1划分标准层1351355.3设置混凝土等级1366选筋原理6.1梁选筋1366.2柱选筋1416.3剪力墙选筋1426.4板选筋145附录A:录入系统数检错误信息表第1章广厦建筑结构CAD基本原理1.广厦CAD系统的组成部分广厦CAD系统主要由以下几部分组成(见下图),中间与多个结构分析软件有接口。

广厦结构CAD培训 (1)

广厦结构CAD培训 (1)

本次培训主要内容1、软件基本操作:1)上部结构模型建立,包括轴网建立、墙、柱、梁、板、荷载、楼梯等输入方法。

2)上部结构计算结果的查看与处理,包括文本计算书、计算简图、警告信息等。

3)上部结构施工图处理,包括平法配筋设置、Autocad自动成图使用方法。

4)基础建模及计算,本次只涉及柱下独基。

2、实际模型操作:根据已有多层建筑方案进行结构专业设计。

一、软件基本操作•1)根据建筑方案和给定设计资料确定总体信息,建立轴网,填写各层信息。

西安某5层行政办公楼,平面见图综-1~图综-4。

层高:1层3.6m,2~5层为3.3m,不上人屋面。

抗震设防烈度为8度,设计地震分组为第一组,基本风压:0.35KN/m2,雪荷载0.3KN/m2,场地类别II类,地面粗糙度B,丙类建筑。

(注意:建筑方案往往只给出正负0.000以上部分,对于结构专业若基础类型选择柱下独基,还应多设置一层地梁层地梁层层高依据梁标高与基础标高关系确定。

)地梁目前分两种:1、基础间拉梁;2、正负0.000下柱间拉梁.此处假设为基础间拉梁注:隔墙处可建辅助线,方便后续建次梁•2、柱、梁、板、荷载的输入平面输入柱构件,注意边角柱偏心对齐的方法。

注:梁构件定义还可选择变截面形式注:使用轴线主梁命令时边梁自动平齐柱边,对于次梁建模可用距离主梁也可建辅助线注:选择所有开间自动布置现浇板可快速布板输入梁荷载,地梁层梁上荷载为首层砖墙重量矩形板导荷方法有双向导荷、单向导荷,异型板有按周长导荷、按面积导荷等。

(对于自动生成的板有缺省恒活荷载,导荷方式程序自动判断)地梁层建模完成后可直接切换至上一层,将此层模型整体拷贝上去,再修改局部不同的地方可节约建模时间,建议用户采用此方法。

顶层屋面添加雪荷载。

注意:屋面梁板裂缝控制更为严格,程序自动判断最顶层为屋面,若有局部屋面可在属性菜单里指定。

3、楼梯输入梯梁梯柱可选择自动布置或者手动布置楼梯计算注意事项•1、楼梯建模是主要考虑地震作用下刚度影响,新抗规要求框架结构必须带楼梯计算正是出于此目的。

广厦CAD软件教程第4-11章28页

广厦CAD软件教程第4-11章28页

第4章广厦楼板、次梁和砖混计算教程1进入楼板、次梁和砖混计算菜单位置:广厦建筑结构CAD主菜单−楼板、次梁和砖混计算计算楼板、次梁、砖混前必须在录入系统中生成结构计算数据,若有警告,需处理严重的警告,完成导荷,然后再选择此菜单。

如果录入系统已生成结构计算数据并已导荷,进入楼板、次梁和砖混计算系统时自动形成楼板、次梁和砖混计算数据,并自动计算所有标准层楼板和次梁的内力及配筋,砖混部分进行抗震验算、受压验算和高厚比验算;如果又回到录入系统里修改后,重新生成结构计算数据,则会重新进行此计算,若没有修改或没有生成计算数据则会自动调上一次的楼板次梁砖混计算数据。

若不干预或不查看计算结果,可直接退出楼板次梁砖混计算模块即可。

砖混计算简图请在此系统中生成DWG文件打印。

2抗震验算菜单位置:主菜单−砖混计算−抗震验算给出抗震验算的结果:抗力和荷载效应比,蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果,而黑色数据为各门窗间墙段的结果。

当没有门、窗、洞时两结果相同。

当大于等于1时,满足抗震强度要求,当小于1时,此时整片墙抗震验算结果后显示按计算得到的该墙体层间竖向截面中所需水平钢筋的总截面面积(单位为cm2),供用户作配筋时使用。

图形下面标出的内容是:G--该层的重力荷载代表值(kN);F--该层的水平地震作用标准值(kN);V--该层的水平地震剪力(kN);LD--地震烈度;GD--楼面刚度类别;M--本层砂浆强度等级;MU--本层砌块强度等级;Dx2/Dx1--X向侧移刚度比;Dy2/Dy1--Y向侧移刚度比。

3受压验算菜单位置:主菜单−砖混计算−受压验算给出受压验算的结果:抗力和荷载效应比,已考虑受压构件承载力的影响系数,蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果,而黑色数据为各门窗间墙段的结果。

4砖墙轴力设计值和标准值菜单位置:主菜单−砖混计算−砖墙轴力/标准轴力“砖墙轴力”按钮显示轴力设计值,轴力设计值为1.2恒+1.4活和1.35恒+0.98活两组取大值,用于验算砖墙受压验算,“标准轴力”按钮显示轴力标准值,轴力标准值为1.0恒+1.0活,用于计算砖墙下条基础的宽度,单位kN/m,蓝色数据为各大片墙体(包括门窗洞口在内)每延米轴力值,而黑色数据为各门窗间墙段的结果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

用户培训纲要培训目的:1)采用广厦解决设计单位急需解决的实际问题;2)基本掌握广厦,提高设计单位解决问题的能力。

学习广厦3步骤:(点线面快速学习法)1)点学习:通过方案培训,掌握所关心的解决方案的操作;2)线学习:掌握与其它软件的不同,学会广厦的基本操作。

3)面学习:通读3本说明书《广厦建筑结构CAD系统GSCAD说明书》、《建筑结构通用分析与设计软件GSSAP说明书》和《广厦基础CAD系统JCCAD说明书》。

第1步方案培训培训主要内容:1.广厦的安装培训 22.楼梯抗震解决方案的培训 33.自动出图解决方案的培训74.两套计算对比解决方案的培训75.复杂基础计算解决方案的培训8培训详细内容:1广厦的安装培训设计人员学会自己初次安装和升级安装。

1.1单机版的初次安装1)在没有插软件狗的情况下,运行光盘上“单机软件狗\MicroDogInstdrv.exe”安装软件狗驱动程序;2)插上单机软件狗;3)若插上USB软件狗有提示“寻找新硬件”,选择继续,一直到安装完毕;4)运行光盘上的\gs15\Setup.exe,直至安装完毕。

在第1次安装广厦时安装软件狗驱动程序即可,升级时不必再安装,更详细的内容见光盘上的“单机软件狗\单机版安装和卸载说明.txt”文件。

1.2网络版的初次安装1)运行光盘上“网络软件狗\HASPUserSetup.exe”安装软件狗驱动程序;2) 服务器上插上网络软件狗;3) 在Explorer中http://localhost:1947的Features中可查看最大用户数;4) 在工作站上运行光盘上“网络软件狗\HASPUserSetup.exe”安装软件狗驱动程序;5) 在工作站上运行光盘上的\gs15\Setup.exe,直至安装完毕。

在第1次安装广厦时安装软件狗驱动程序即可,升级时不必再安装,跨网段安装等更详细的内容见光盘上的“网络软件狗\网络版安装和卸载说明.txt”文件。

1.3升级安装运行新得到的\gs15\Setup.exe,不需要删除老的广厦软件。

插软件狗安装升级即可,也可以不插软件狗重新安装即可升级,当提示插软件狗时,请点按“Cancel”,直至安装完毕。

有两种方法可得到升级安装文件:向深圳市广厦软件有限公司索取安装光盘,或在的产品特区中下载安装文件。

2楼梯抗震解决方案的培训在“广厦结构CAD主菜单”中选择“找旧工程”调用已有的工程“c:\gscad\exam\楼梯空间分析.prj”,在点按“广厦结构CAD主菜单”中的“图形录入”。

2.1在空间结构模型中输入楼梯2.1.1输入两跑楼梯录入中点按“平面图形编辑――楼梯编辑――楼梯输入”,光标在平面图形上选择一点自动寻找楼梯间,楼梯间是一块由梁和墙围成的封闭区域,楼梯间可为三角形和四边形等任意多边形,内角不一定90度。

如果区域不封闭,则命令行出现提示“没有自动寻找到楼梯间,原因可能为楼梯间梁墙没有形成封闭!”,用户可按F4检查楼梯间周边节点情况,修改后再重新选择自动寻找到楼梯间;如果区域内已有板,会提示“是否删除楼梯间已有的板”,如果选择否,则命令行出现提示“请选择其它楼梯间!”,用户需要重新选择楼梯间或者取消命令;如果选择的楼梯间正确,程序会弹出楼梯输入对话框,如下图所示:在对话框中,首先选择楼梯类型:平行两跑楼梯,可选的12种楼梯类型为:单跑直楼梯、双跑直楼梯、平行两跑楼梯、平行三跑楼梯、平行四跑楼梯、双跑转角楼梯、三跑转角楼梯、四跑转角楼梯、双分平行楼梯1、双分平行楼梯2、双分转角楼梯1和双分转角楼梯2,各种楼梯的示意图如下图:在参数窗口中,楼梯间的角点按逆时针编号;楼梯起始节点号是指楼梯起始板所在的楼梯间的角点号,如果用户选择了“是否是顺时针”选择框,则楼梯从起始节点号开始按顺时针旋转,否则按逆时针旋转。

通过表格输入楼梯板,程序自动形成平台板,可事先输入楼梯板和平台板材料,所有梯板构件自重程序自动计算,不需作荷载输入;参数窗口可按平面或者3D显示,使用鼠标滚轮缩放窗口,鼠标中键按下可平移图形,双击鼠标中键则显示全图,在3D状态下,按下鼠标左键拖动可旋转显示图形。

如果要布置梯梁,选择“自动布置梯梁”选择框;如果要布置梯柱,选择“自动布置梯柱”选择框, 梯梁搭在楼层平面梁上时此处不再自动形成梯柱;在楼梯的“各标准跑设计数据表”中,单击或双击表格数据即可编辑。

例如,单击楼梯输入对话框图中圆圈所圈的②处,即可修改第2跑的起始位置。

修改结束,参数窗口中同步显示修改效果;输入完毕后,点击对话框[确定]按钮,则在楼梯间位置自动布置好了楼梯板、平台板、梯梁和梯柱,点击[取消]按钮取消选择。

本命令支持多标准层输入,同一标准层层高要求相同,不同标准层层高可不相同,形成楼梯板、平台板、梯梁和梯柱时高度会按比例缩放。

2.1.2删除楼梯菜单位置:平面图形编辑─楼梯编辑─删除楼梯功能:删除楼梯板、平台板、梯梁和梯柱命令:DelStair选择要删除的楼梯板、梯梁和梯柱 <退出>: 选择楼梯构件本命令支持多标准层删除。

2.1.3交叉楼梯的输入交叉楼梯的输入需要在同一个矩形楼梯间中输入两遍“单跑直楼梯”或者“平行两跑楼梯”,两遍输入的起始节点号不同,第一遍的起始节点号是2,第二遍的起始节点号就是4。

下图是两遍“平行两跑楼梯”形成的交叉楼梯:2.1.4通过[角点布板]命令布置或修改楼梯板若参数输入的楼梯中需要补充一到两块楼梯板,可用[角点布板]命令,再在板属性中修改板设计类型为楼梯板;点按“平面图形编辑─板几何编辑─角点布板”,2.1.5通过[一点梯柱]和[两点梯梁]命令布置或修改梯梁梯柱若参数输入的楼梯中需要补充一到两根梯梁或梯柱,可在平面、立面或三维视图中用[一点梯柱]和[两点梯梁]命令,直接布置梯梁和梯柱。

2.2计算结果的显示和应用2.2.1审图人员如何确认计算中考虑了楼梯在“文本方式”的结构信息中的总体信息内提示如下:计算中考虑楼梯构件的影响 :考虑2.2.2楼梯构件的抗震承载力验算在“文本方式”的水平力效应验算中输出的楼梯构件的抗震验算结果:每层梯板最大双排总配筋(cm2/m)、每层梯柱最大总抗拉配筋(cm2)、每层梯梁最大面筋(cm2)、底筋(cm2)、抗扭纵筋(cm2)和箍筋(cm2/0.1m)。

若同一平面不同楼梯的楼梯构件的配筋要取不同的结果,设计人员采用“图形方式─梁配筋”命令在三维状态下可查看某根梯梁详细的配筋。

采用“图形方式─墙柱内力”命令查看某根梯柱最小轴力,梯柱总抗拉配筋=0.85*最大拉力/柱钢筋强度设计值。

采用“图形方式─板壳结果”命令查看某梯板组合前地震作用下的最大X向正应力,节点平均正应力不包括梯板上下端应力集中产生的最大应力,梯板沿走向上下双排总配筋=1.3*0.85*最大平均拉力/板钢筋强度设计值,最大平均拉力=节点平均正应力*梯板厚度。

梯板总的底配筋和面配筋:梯板正常使用是两端简支的抗弯构件,在地震作用下又是支撑构件,所以按如下求得抗弯底配筋和抗拉总配筋。

抗弯底配筋(cm2/m)=根据单向简支梯板弯矩(q*l*l/8)求得配筋梯板沿走向上下双排总配筋(cm2/m)=1.3*0.85*最大平均拉力/板钢筋强度设计值总的底配筋大于等于抗弯底配筋,总的面配筋大于等于1/4抗弯底配筋,总的底配筋加总的面配筋大于等于抗拉总配筋。

梯板严格意义上应是拉弯压弯构件,但一般情况下恒活载产生的应力比地震作用产生的应力小一个数量级,所以无需互相组合,并分别计算抗弯和抗拉。

2.3考虑楼梯影响的静力位移在“图形方式─三维位移”中,可显示楼梯和整个结构在各工况下的三维运动情况。

2.4考虑楼梯影响的三维振型在“图形方式─三维振型”中,可显示楼梯和整个结构在各工况下的三维振型振动情况。

3自动出图解决方案的培训3.1结构模型来源来源于PKPM:在主控菜单中在PM录入数据相同的目录下新建工程,在录入系统中选择“工程─从PKPM读入数据”菜单,采用SATWE计算结果模式即可。

或来源于GSCAD:在“广厦结构CAD主菜单”中选择“找旧工程”调用已有的工程“c:\gscad\exam\Frame.prj”,在点按“广厦结构CAD主菜单”中的“图形录入”,在录入系统中选择“工程─生成计算数据─生成GSSAP计算数据”菜单。

3.2运行“楼板次梁砖混计算”,程序会自动计算所有楼板,进入后立即退出;3.3若采用GSSAP结果,运行空间分析计算GSSAP,选择“数据检查并详细计算”,计算后退出;采用SATWE结果时不需要此步;3.4运行“配筋系统”,选择所采用的计算软件,在施工图控制中通过设置“建筑二层为结构录入的层”设置正确的结构和建筑层对应关系,点按“生成施工图”,而后退出;3.5运行“施工图系统”,直接采用“工程─生成整个工程DWG”,在Autocad中可进一步修改施工图;3.6运行“自动概预算”,点按第一步基本设置和第二步全部计算,再点按左下角经济指标,最后点按左上角当前工程总指标。

AutoCAD中I、II、III级和冷轧带肋钢筋符号:在施工图系统中,为编辑方便,用d代表一级钢,D代表二级钢,f代表冷轧带肋钢,F 代表三级钢。

在硬盘上GSCAD子目录下提供txt.shx字形文件,此文件可覆盖AutoCAD字库子目录中的同名文件,在AutoCAD中,则键盘上“[”或“%%130”代表一级钢,“]”或“%%131”代表二级钢,“{”代表冷轧带肋钢,“}”代表三级钢。

若钢筋符号还显示不对,请采用Windows中左下角“开始−查找”菜单寻找硬盘上所有的txt.shx文件,再用GSCAD子目录下提供的txt.shx覆盖即可,此时应退出Autocad。

关于Autocad4两套计算对比解决方案的培训采用PKPM模型数据,达到一次建模,GSSAP和SATWE两套不同计算模型的软件计算,互相校核。

操作步骤:1)在主控菜单中在PM录入数据相同的目录下新建工程;2)在录入系统中,执行“FK”命令,选择模式2:采用GSSAP计算结果模式,退出;3)在主控菜单中运行GSSAP计算;4)在主控菜单中“对比审图”中,可对比不同软件计算的结果;5)在主控菜单中“文本方式”中,查看:结构信息、结构位移、周期和地震作用和水平力效应验算;6)在主控菜单中“图形方式”中,查看构件的内力和配筋。

5复杂基础计算解决方案的培训在基础计算前先进行上部结构的计算,步骤如下:1)在“广厦结构CAD主菜单”中选择“找旧工程”调用已有的工程“c:\gscad\exam\基础.prj”;2)在点按“广厦结构CAD主菜单”中的“图形录入”,在录入系统中选择“工程─生成计算数据─生成GSSAP计算数据”菜单;3)运行“楼板次梁砖混计算”,程序会自动计算所有楼板,进入后立即退出;4)若采用GSSAP结果,运行空间分析计算GSSAP,选择“数据检查并详细计算”,计算后退出。

相关文档
最新文档
