康佳液晶电视机的维修实例
康佳K32C型液晶电视黑屏故障检修
电1祖〒
0.7V与0.08V之间变化，说明C P U控制正常。
将 V222、V223的c极悬空后再测功放块⑫脚和⑭脚 电压，仍为1.05V和1.69V。
在测量中，不慎短路 R257两端，此时喇叭中发出轻微的噪声,输入音 频信号,喇叭发声正常。
此时，测得功放芯片⑫脚 电压由1.05V升至1.4V,㉞脚电压由1.69V升至 3.6V。
关机后再开机，仍无声。
功放芯片⑫脚电压低的原因是C245漏电，或 者芯片⑰脚内部电路异常，从而拉低了该脚电压。
测量C245正常，看来故障原因是芯片内部电路异常工作，于是试着在电阻R257两端并联一只 20k n电阻(如图3所示）,通过改变分压比来提高 ⑫脚电压。
加装好后开机，故障排除。
M
③
康佳K32C型液晶电櫬黑屏故障榇修
□傅拾生
一台康佳K32C型液晶电视，开机后有声无 303AK320047)灯条，装上试机，故障排除。
此时测
光,用手电照射隐约可见图像。
拆机检测，300V电压正常，三合一板各组供 电也正常。
待机时测得灯条供电端电压为25V，二 次开机后此电压升至96V又迅速降至29V,判断 灯条开路损坏。
拆幵液晶屏，发现该机背光源为3 根串联的LED灯条，每根灯条由6只灯珠串联而 成（见图1),由于换灯珠麻烦且易返工，于是购回 3 根同型号（AHKK32D06 -ZC21FG -27灯条供电端电压为62V。
纽
①
18。
康佳维修事例大全4
康佳维修事例大全41．康佳T3721E彩电三无原因同T953S32．康佳T3498倍频彩电故障速查《家维》2002第8期P59页。
3.....................．康佳T3888彩电通病1、遥控不起作用，OPT901遥控接收头坏。
2、图像收缩，枕形失真，吱吱叫，C444行逆程电容失效。
3、开关电源保护电路动作，全无。
N601伴音功放（TA8218）坏。
4、光栅水平一条亮线。
N302TA8859CP块坏。
5、蓝屏，无伴音。
H001主中频组件损坏或U002主画面高频头损坏，R847供给主画面高频头5V-2电阻断。
6、光暗、回扫线。
ABL电路射随器负载电阻R401断。
7、色斑。
RH001消磁电阻坏。
8、开关电源继电器嗒嗒响。
VD496 TA8880的5脚供电稳压管坏，R878 TA8880CN 5脚供电保险电阻断。
9、图暗、无彩色、无伴音。
N501（TA8880）坏。
10、不能开机。
NA02（AT24C04）存储器坏，NA01微处理器坏。
11、枕形失真。
C490垂直枕校电路电容坏。
12、水平一条亮线。
R327场输出级27V电源保险电阻断；VD302场输出级27V电源整流管坏。
13、行中心偏，无颜色。
C419行AFC2滤波电容失效。
14、无光栅，无伴音。
C820开关电源正反馈电容失效，R828开关电源启动电阻断；V820过压保护管击穿，V822脉宽调整管坏；R871限流电阻断，V404行输出管、T461行输出变压器、V823电源开关管损坏。
4...........................．康佳T3898倍频彩电故障速查《家维》2002第8期P59页。
5．康佳彩电过一段时间后无字符。
根据故障现象分析可能是行、场脉冲电路和N601部分有故障造成。
测N601的50 脚电压为0．1V（正常为4．8V），测量N601的50脚对地电阻只有100KΩ。
因此怀疑该脚处有漏电。
用酒精清洗N601的50脚至Q615线路铜泊后。
康佳液晶电视LED50X1200AF背光亮无图无声检修一例
康佳液晶电视LED50X1200AF背光亮无图无声检修一例
用户一台50的电视机康佳液晶电视LED50X1200AF，送来时只有背光亮。
无图无声，能遥控开关机。
本以为是软件的事，果断刷机，结果悲剧，根本不能强制升级，不出升级画面。
于是判断硬件故障，拆机。
果然不错，控制12v给逻辑板供电的一个8脚的类似于集成块的一个东西已经冒烟烧糊，仔细一看是wpm9435。
一种sop封装的场效应三极管。
细看损坏程度应该是后面有短路情况。
找到图纸顺着电路一查，是后面一只10uf贴片电容短路导致。
换掉电容。
在马云家淘了wpm9435换上开机，还是原来故障，真是蒙了。
难道木有修好？仔细一想，不对，可能一开始检修时刷机刷的把固件弄坏了。
随即又立即刷机。
眼前一亮，终于出来强制升级画面了。
到此电视机完美修复。

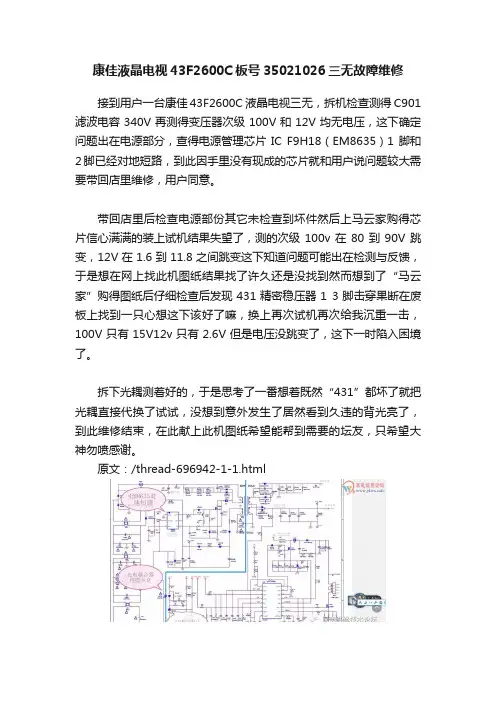

康佳液晶电视43F2600C板号35021026三无故障维修
康佳液晶电视43F2600C板号35021026三无故障维修
接到用户一台康佳43F2600C液晶电视三无，拆机检查测得C901滤波电容340V再测得变压器次级100V和12V均无电压，这下确定问题出在电源部分，查得电源管理芯片IC F9H18（EM8635）1脚和2脚已经对地短路，到此因手里没有现成的芯片就和用户说问题较大需要带回店里维修，用户同意。
带回店里后检查电源部份其它未检查到坏件然后上马云家购得芯片信心满满的装上试机结果失望了，测的次级100v在80到90V跳变，12V在1.6到11.8之间跳变这下知道问题可能出在检测与反馈，于是想在网上找此机图纸结果找了许久还是没找到然而想到了“马云家”购得图纸后仔细检查后发现431精密稳压器1 3脚击穿果断在废板上找到一只心想这下该好了嘛，换上再次试机再次给我沉重一击，100V只有15V12v只有2.6V但是电压没跳变了，这下一时陷入困境了。
拆下光耦测着好的，于是思考了一番想着既然“431”都坏了就把光耦直接代换了试试，没想到意外发生了居然看到久违的背光亮了，到此维修结束，在此献上此机图纸希望能帮到需要的坛友，只希望大神勿喷感谢。
原文：/thread-696942-1-1.html
康佳43F2600C 35021026-SCH.pdf。
康佳K32维修案例
康佳K32维修案例
最近接修一台康佳32英寸液晶电视，故障表现为背光不亮，拆机检查，三合一的主板，背光芯片用到oz9902，先测电源电压12伏，100伏正常，用点灯器测试灯条正常点亮，点亮电压140伏，暂且不论灯条好坏，测试OZ9902工作条件，测2脚vcc电压12伏正常，测1脚100伏电压经过R709、R701和R702的分压，经过计算3.6伏正常，测3脚开启电压3.2伏正常，6脚背光控制亮度脚电压3.2伏正常，测4脚基准电压5伏正常，测11脚，15脚激励脉冲输出，一点点电压都没有，测13脚过压保护脚1.6伏正常，此电压经过R763、R755和R756分压，经过计算1.6伏正常。
问题出在哪里，为什么升压电路不工作呢，是不是灯条有问题引起保护？一连串的问题在脑海闪现，要说灯条坏也说不过去，为什么点灯器可以点亮，是不是点灯器的高压把他搞亮的，电视机上的100伏不可以搞亮，我亲自试过，直接100伏从灯条正端进，把灯条负端短接到地，灯条不会亮，电压达不到，现在只想一个问题，为什么不升压，升压工作的场效应管栅极怎么一点点驱动电压都没有，难道OZ9902坏了，但是现在找不到OZ9902这个芯片，索性测一下升压续流二极管，居然短路了，换掉一切正常，故障修复。
康佳“C”系列彩电故障检修
康佳“C”系列彩电故障检修C系列机故障检修实例1 机型：T3472C故障现象：无光栅分析与维修：开机发现有时有光栅有时无光栅，当有光栅时拍击出现1-2CM宽的垂直竖线随后出现无光栅。
此时测+B只有十几伏处于待机。
根据出现1-2CM宽的垂直竖线的现象看，通常是行输出偏转电路故障引起，细查行部分发现枕校电感L401(虚焊)重新焊好后开机故障排除。
实例2 机型：T2990C故障现象：光栅模糊，类似散焦分析与维修：开机观察电源指示灯亮为绿色，说明已是开机状态，但屏幕上无光，调整加速极电压可看到光栅类似散焦，屏幕无字符，按压面板键与遥控键均无作用。
根据现象分析CPU工作不正常，测+5V供电升高至+8V左右查+5V供电电路N903(AN7805)损坏，换后故障排除。
实例3 机型：T2990C故障现象：无光栅分析与维修：测+B（130V）电压正常，视放200V正常，说明扫描电路基本正常。
当测CPU的42脚+5V供电时发现只有+3V,查供电电路发现R958(10Ω/0.5W)阻值变大和N903(AN7805)同时损坏，更换后开机一切正常。
实例4 机型：T2966C故障现象：行幅窄分析与维修：开机发现图像已缩小到原图像的1/3左右，测+B（130V）电压正常，用工厂遥控器调整工厂菜单的行幅是图像无变化，测调整管V408(BUK474-200)的源极上没有电压。
挑开源极电阻R439(3.3Ω/2W)测量发现已开路，更换后正常。
实例5 机型：T3477C故障现象：开机一分钟图像抖动分析与维修：从故障现象判断可能是场脉冲不稳定，或是场脉冲信号有被消减现象，也有可能是同步脉冲信号有杂波信号等异常情况。
查小信号处理电路N101(OM8839)外围电路未见异常判断小信号处理集成电路N101可能不良换OM8839后排除故障。
实例6 机型：T3477C故障现象：图像顶部扭曲（上摆头）分析与维修：一般情况下是AGC滤波或相位滤波等不良造成的，检查AGC 滤波电容C115(2.2uF)故障依旧，再查相位滤波电容C301(4.7nF)发现有变质现象，换C301后故障排除。
康佳彩电通病及维修经验20例
康佳彩电通病及维修经验20例T系列机故障检修实例1 机型P2903T故障现象: 伴音平衡失控分析与检修：开机后伴音平衡不起作用，拔掉XS202或XS203任一插排，另一声道也无伴音，用另一性能完好的TV信号处理板试机故障依旧，故障应在功放部分，检查功放外围元件无损坏，这时发现扬声器负极的两根黑线连接不正常，应连接左声道的黑线连到了右声道的负极，连接右声道的黑线连接在左声道的负极，将两根线正确连接后开机故障排除。
实例2 机型P2903T故障现象: 白光栅回扫线分析与检修：开机观察故障是白光栅，有回扫线。
测显像管的R、G、B脚，电压都在40伏左右，明显偏低。
证明故障是阴极电压低所至。
测量视放板的输入端XS501的3、5、7脚（R、G、B信号输入端）电压。
都是3.5伏的正常电压。
说明故障出在视放板上。
从电路设计原理上分析，R、G、B矩阵电路基本上是各自独立的。
如果某一路中有元件损坏，应该只影响到这一路中各点的电压，不会导致三枪的电压一起降低。
只有在共有的电路中有元件损坏才会引起这种现象。
从电路原理可知，共有的电路只有TDA6111的1脚。
从电路可知，三只TDA6111的1脚是接在一起的，如果此路有故障，就可以导致三枪电压同时出现异常。
测1脚电压为1.8伏，正常值为3.2伏。
明显偏低。
将三个TDA6111各自的1脚上所接的电容C508、C509、C511拆除后再开机，1脚电压恢复了正常值3.2伏，图象也正常了。
说明这三个电容中有一个漏电了。
于是将三只电容一起更换掉（此元件是贴片件，很难测出是哪一只损坏，为防止机器返修，三只电容要一起都换掉）。
开机观察，故障未再出现。
实例3 机型P2906T故障现象: VGA状态无字符分析与检修：该机TV、A V状态字符正常，VGA状态时无字符，但操作正常，在无信号输入时一切正常，怀疑信号问题，但将该信号输入至其它机时一切正常，故怀疑此机软件设置可能出问题并逐一核对也无不对之处，从字符形成原理分析可能是行场脉冲不对，超出屏幕显示范围，A V、TV正常，说明并无硬件损坏，VGA 状态下的图像受VGA信号的行场同步信号控制但接至其它机正常，怀疑本机行场调整可能影响到字符，经仔细调查果真如此实例4 机型P2906T故障现象: 开机烧行管分析与检修：开机检修发现行管击穿，换之再开机又击穿，经检查行振荡到行输出的元件无异常，换后端处理板后故障排除。
康佳LED32液晶电视背光不亮检修
康佳LED32液晶电视背光不亮检修
故障现象：一台康佳LED32F3200CE型液晶电视（主板型号为35017303)，开机后背光不亮。
检修处理：拆机检查，上电测量恒流板输出的LED+电压【测试点为滤波电容C753(22μF/250V)两端】,待机时(红灯亮)为58V，二次开机后为96V(明显低于正常值150V)。
用LED灯条测试仪测量两组灯条的工作电压68V，判断灯条正常。
故障原因应是恒流板上的升压电路未工作。
检查由VD751、N701、V701、L701和L702组成的恒流电路，发现二极管 VD751已击穿。
如下图所示。
VD51的原型号是SB2200(最大区间电流为2A，耐压为200V)，换用SB5200 型二极管(5A/200V)后开机，背光点亮，此时测量C753两端电压已升到150V。
接入信号，声音、图像都正常。
考虑到LED背光灯条易损坏，为延长灯条的使用寿命，决定降低灯条工作电流。
该机的背光电流调节电路由R760(20Ω)，R761(10Ω)、R759(4.7Ω)、R758(4.7Ω)并联组成。
如下图所示。
经过实验，拆下R758后，灯条电流减少了100mA，且图像亮度无明显下降。
康佳电视SP21808维修实例
康佳电视SP21808维修实例康佳电视SP21808不定时自动跳台分析与检修：上门检修，长时间观察没有出现故障，机器是新购机，对电视的个项功能检查发现面板按键不起作用，代换按键故障依旧。
开机测N103的关键脚电压，22脚5V正常，33脚3.3V正常，34、35脚总线电压也正常。
测29脚KEY按键信号输入电压3.4V，按压按键该脚电压也有变化，检查R127（3.3K）电阻无异常，用TDA11135代换N103（TDA12155）故障排除。
康佳电视SP21808黑屏，声音正常，可以换台经测量各路供电基本正常。
调高加速极电压．可以看见回扫线，但是屏幕行幅窄，而且枕形失真，查资料发现N 1 03检测场信号失落时会造成黑屏现象，测量N l 03的47脚场逆程脉冲检测电压为0．85 V，于是又把注意力放在场失落检测电路，也没有发现不良元件，此时维修陷入了困境，当测量到N440(STV9325)的1脚和7脚电压时，发现电压分别为0．4 l V和0．3 9V，与正常值相差很大，于是逐一测量N44 0的外围元件，没有发现故障点，静下来回想一下，既然场激劢电压低，是不是主芯片N l 03的外围和场扫描有关元件的问题呢?查资料发现，N 1 03的11脚为场锯齿波电容脚，此时电压为2．4l V。
正常电压2．40V，基本上正常。
N 1 03的11脚外接C1l5(150n)涤纶电容，拆下C115测量，发现已经没有了容量，换上一相同电容后开机，故障排除。
康佳电视SP21808有时不开机，且不定时自动关机分析与检修：此机保护关机控制大致有三路：第一路N103的8脚为EHT极高压检查输入；第二路为N103的48脚BCL自动亮度限制、束电流动态调节和N103的30脚BAND2束电流过流保护；第三路N l 03的47脚BLKIN场脉冲检测（场失落保护）。
在检修自动关机时，可适当的考虑断开N l 0 3的8、48、30脚，以压缩故障范围。
液晶电视维修记录之康佳LC37DS30C不开机二
液晶电视芯片级维修系列之康佳不开机<二>机型：康佳LC37DS30C，37寸标清液晶电视，河北邢台客户送修的另一台。
故障：加电测试，有时正常开机，有时不开机；检修：测电源板输出的待机5V，电压正常，BL_ON/OFF信号有时有，有时无；据此判断MCU待机单元电路有问题，先检查按键板，发现此机型按键板是AD转换、电压识别式，按键板只有3根线，标识为3.3V/KEY/GND，测量此3.3V发现电压偏低，只有0.8V左右，而且还跳变；从接口往主板方向跑电路，发现此3.3V由位号N807的这个1117-33产生，上电测量电压，发现1117输出端电压0.8V左右，输入端电压只有1.6V，引脚旁边有个L809的磁珠电感，测其两脚电压，一边是1.6V，一边是4.9V，哈哈，有问题~！断电以后，蜂鸣档测L809，居然是000带响。
遂飞线跳过L809，上电再测，3.3V正常了，开关机没有问题，烤机30分钟，一切OK，搞定收工。
总结：修来修去修供电，高电压、大电流的电路必定容易出问题。
另外，贴片的磁珠电感、保险，很多会出现打阻值完全正常，实际损坏的故障，一定要上电以后测其两端电压，如果一样，才算是好的，如果有压差，那就是性能不良了。
磁珠电感本身的参数就有一项是额定电流，如果厂家用的时候，额定电流太小，很容易出现这个问题！类似故障还在以下电路上遇到过：1、电视主板给屏供电的P沟道场管S极前面串联的磁珠电感；2、逻辑板供电保险，需要引起足够重视！补充知识：此款机型的遥控和感光小板上面安装了数字化光照度传感器，真实型号为BH1750FVI-E，日本ROHM电子产品，可以将环境光照度数字化，电视主板的MCU 通过I2C总线读取此数值，然后自动调节背光灯管的亮度，保证在不同环境照度下、电视画面的亮度都能自动调整，不刺激眼睛而且能看的清楚。
康佳LED32F系列液晶彩电故障检修实例
www.jw AF»F>1_IAMCEHQ雕LED32F 删晶彩电故障检修绷□康乐河例1： 一台LED32F3100CE 型机，黑屏，伴音 正常。
分析检修：该机主芯片型号为MT8227,三合 —主板编号为35017303,开关电源芯片采用FAN6755W,背光恒流控制块型号为OZ9902C 。
上电试机，测得背光电压约为100V （与开关 电源的输出电压相同），正常值为180V,说明背光升压电路未工作。
由OZ9902C （ N701）及⑮脚外接V701、L701~L703、VD751、VD752、C753 等元件组输出电压为5V,均正常，判定IC 工作条件已具 备。
检查⑤脚振荡电阻R708,正常。
转向检查V701及外围元件，发现栅极驱动电阻R721虚焊,补焊后试机，故障排除。
例2：—台LED32F3100CE 型机，开机后背光亮一下即灭，伴音正常（黑屏）。
分析检修：分析认为故障应与N701⑬脚过压检测电路、⑩脚与⑪脚组成的灯恒流控制电路咸灯条有关，相关电路参见图1。
首先检查连接背光成的自举升压电路（如图1所示）,将开关电源送灯插座XS702及OVP 检测电阻R755、R756,均正常;接着检查N701⑪、⑩脚外接恒流控制电路,来的100V 电压升至180V 。
测N701②脚12V 供电relevrsfon I23例3：—台LED32F3300CE型机，故障现象同例2O分析检修：该机三合一主板编号为35016968,其背光灯电路与图1相同。
上电，测得插座XS702⑦脚电压由110V升到180V后又马上降到110V,说明自举升压电路已工作，怀疑灯珠异常，但用点灯仪检测,灯条发光正常。
测量N701①脚（自举电路供电欠压检测端）电压为3.4V,②脚电压为12V,④脚电压为5V,均正常，但⑥脚（PWM）电压仅为1.0V,外接一只22kfl电阻到④脚，强制⑥脚为高电平，故障依旧。
检查⑥脚外接元件V806、R830、R705、C705等均正常，怀疑N701损坏，将其换新后开机，⑥脚电压升到3.2V,故障排除。
康佳LED42R6610AU灰屏维修一例
康佳LED42R6610AU灰屏维修一例
中午接到康佳42寸LED液晶电视一台，故障现象：能开机，背光亮，有声音，灰屏。
机器型号：LED42R6610AU。
拆机检查电源板输出12V正常，然后直奔逻辑板，测量逻辑板供电保险丝两端均无电压，关机后测该点对地短路。
然后单独拆下逻辑板，准备烹制“烧鸡”，接上5V直流电源，很快一贴片电容现出原形，“烧鸡”制作完毕，复测该点不再短路。
逻辑板修好以后，连接好后开机，故障依旧，再测逻辑板仍然没有供电。
看来主板还有问题，由于没找到图纸，只好在主板排线供电端焊接一根线，万用表打到蜂鸣档，一根表笔接这根线，另一根表笔在主板上划拉半天，终于找到电源来自一个八脚贴片ME9435A ，原来是个场效应管。
仔细观察这个场效应管，上面有烧焦的痕迹，可惜手头没有这个元件啊。
找了几个旧板，也是没找到。
后来在一个旧板上找到一个P2003EVG，脚位一致，就它了，拆下焊上，为了保险起见，逻辑板端排线先不插开机，测主板排线供电端有了12V电压，看来代换成功，插上逻辑板排线，开机KONKA画面出现，大功告成。
康佳LED液晶电视常见故障检修四例。
康佳LED液晶电视常见故障检修四例。
例1、型号LED32F2000E，板号35017303，三合一主板故障现象：待机指示灯亮，不开机。
观察主板没有发现明显的烧焦、电容鼓包等现象。
用表测VDW961 输出的12V电压正常，开机瞬间测VDW951输出的电压升到180V左右，逐步下降110V，初步判定背光电路正常。
把思路转移到开关机控制电路（如图1所示）。
从图1中可以看出，N801（SY8009A）DC-DC转换器4脚为5V1脚开机应该为高电平3.2V，待机时为低电平0V，也就是微处理器送来开机信号电压3.2V左右时3脚输出1.2V左右的电压，使得V805导通（见图2所示），V803（WPM9435）的3脚D极输出5V，为小信号处理电路以及可控3.3V 和可控的2.5V电源电路供电。
测N801的8脚5V正常，4脚按开机按钮时有3.2V电压，符合工作原理，测1脚开机电压为0V，待机也为0V，说明N801有问题。
拿放大镜看，发现N801有裂痕。
把N801拆除，发现电路板有明显黑色痕迹，说明温度过高造成N801损坏，初步判定此处有漏电现象或轻微打火。
换一块新的SY8009A，把2脚翘起，用一导线连接到地，涂上硅脂。
试机3小时，手摸N801芯片温升基本正常，故障排除例2、型号LED40F2200NE，板号35017585，三合一主板故障现象：开机出现“智能电视启动中”，无法进入桌面。
硬件或软件出现这样的问题都会产生这现象。
本着先软后硬的维修原则，首先进入康佳技术服务平台/KonkaTSP/login，利用本机的条形码，进入“康佳电视串号检测”网页查找，查看屏信息及有关程序信息，再返回到平台，下载有关升级程序，解压到U盘。
将U盘插到主板的USB接口，按着“待机按钮”不放，打开电视电源，只见U 盘指示灯亮了一下就熄灭，无法读取U盘里的升级文件。
无独有偶，另一个用户也送来了一台同型号的机器，故障是背光一闪就灭，反复启动。
康佳液晶电视LED46F5580F一机五病维修
康佳液晶电视LED46F5580F一机五病维修朋友拿过来的康佳液晶电视LED46F5580F三合一板子【板号35018529】，查保险管，整流桥，PFC管和电源开关管都完好，主电容有320V但次级无输出【板子供电只有两组，12 V供主板.，24V供背光】，查12v整流二极管短路，换肖特基16F020C，通电次级还是没有输出，换电源管理FAN6755后有12v， 26.8v输出，确认按键开机后灯珠电压没有上升，查升压ME15N10场效应管坏，换新后灯珠供电62v，【由于是光板子给我无法点屏，初步判断正常】，全部测试所有电压时发现PFC电容只有320v ，FAN7930C供电正常但没有工作，换后390V。
交付朋友后却说上机没有背光，我问是否背光灯珠还有开路？回答有很多组灯珠他无法判断。
你整机送过来再看看。
屏不亮灯条供电为62v, IW7018-00分别控制的8组均是25v，不是背光保护就是IW7018没有工作【屏幕亮时应该几伏】，灯条每一组都可以用测试仪显示45v时点亮。
测IW7018-00的1脚0.45v，9脚3.3v[关机时0v]，10脚5v，11脚3.3v，12脚12v，24. 25脚开待机时有一次低电平触发过程，代换IW7018-00后屏幕点亮，IC控制脚端均5v，升压电容上50v，供电变为25v。
康佳35018529新板子价格400多元-----某宝板子大概280元，而我配件合计10元。
虽然维修好了但想不通什么原因一次牺牲了这么多革命同志？下面清点一下阵亡名单1： PFC管理芯片FAN7930C。
2：电源管理芯片FAN6755。
3: 12v肖特基整流管16F20。
C4：升压场效应管ME15N10。
5：背光管理芯片IW7018-00。
6：士兵一个班。
康佳电视机维修实例
康佳电视机维修实例◆T2588E 收看中途突然黑屏,但电源指示灯亮分析与检修: 检查发现开关管已击穿,更换后故障依旧,进一步检查发现R902烧毁，更换后故障依旧，但这次发现开关管发烫，而＋106V电压只有0.5V，仔细观察后，发现是C919击穿烧焦,更换后故障排除．◆康佳T2977S部分有线台有杂音，查各部分正常，最后把ST82238，22脚C117减小到0.47UF，各台伴音正常。
◆康佳T2808型无彩色无伴音，黑白图像正常，按遥控制式转换各制式图像无变化，但字符显示正常，测量TA8759 ‘10 ’‘11’‘ 21’脚制式开关输入端，当制式选择自动识别时，21脚电压为9.8V抖动，正常时应为低电平1.7V,说明没有识别出PAL制，脱开21脚测量与之相连的TA8615 23脚电压还是9.8V抖动，证明故障在制式转换电路TA8615，拆下T1014.5MHZ中周发现内附电容变黑，更换T101试机彩色伴音正常。
◆康佳T914H三无拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。
经查是STR5412坏，R407的阻值应为22Ω，过大或过小将会再度引起上述故障。
◆康佳T2512A彩电各波段高端电视节目收不到，且别的低频段电台节目有跑台现象故障原因为高频头（BT）端C112、C115、C117电容之一有漏电现象。
◆康佳T2512A彩电图像正常无伴音，且忽大忽小“嗡嗡”响是伴音电路（TA8615N）的12脚C204电容有严重漏电造成的。
◆康佳T2588B彩电收不到台，屏幕显示蓝屏，用遥控器关掉蓝屏，搜台时可见到图像，但不进位。
根据现象可断定故障是同步识别信号未进入CPU18脚。
测V218e极0?．4V（正常为1V），说明基极无信号输入。
再测N801（TA8720）TV/AV转换集成电路18脚无电压输出，而TA8720的28、29供电正常。
更换TA8720后机器故障排除。
康佳LED32M2800PDE型液晶电视三无故障检修
长t l LT40720F型液晶彩电黑屏故障雄修□黄宏章一台长虹LT40720F型液晶彩电，开机后黑 屏，但伴音正常。
通电试机，测得电源板上插座CNS1中的 PVSD端有5V待机电压，按“开机”键后主板上的 O N/OFF端电压为4.68V,高压板24V供电正常，主板上的5V及24V供电也正常，但背光不亮，判 断高压板损坏。
该机高压板由左右两块板组成，型 号为S S I-400-14A01,如图1所示。
在路检测左右板的24V供电电路，发现左板 7A保险管正常，24V供电滤波电容C10K C102 (均为330|x F/35V)两端在路电阻大于400k f l,而 右板7A保险管已熔断，124V供电滤波电容C104、C103两端在路电阻正反均约430f i,明显偏小。
继续检测，发现右板上的功率管Q307(4614 )短路，怀疑高压变压器有问题。
为保证维修质量, 决定换板维修。
购回同型号高压板换上试机，故障 排除。
副①康佳LED32M2800P D E型液晶电视三无故隨修□刘祥平_台康佳LED32M2800P D E型液晶电视，上 电后电源指示灯不亮，不开机。
拆机，目测发现三合一主板（板号为 35017405)上开关管V W901旁边的电容C W910 (100PF/2kV)表面有裂纹，且引脚铜箔已打火烧 坏，如图1所示。
在路检测，发现保险丝F901(4A/ 25(>V)开路，V W901 (7N65 )引脚间电阻很小。
拆下 C W901再测,V W901引脚间电阻恢复正常，主滤 波电容C901( 150|j l F/400V)引脚间正反向电阻也 正常。
更换F901、C W910后上电，测量C901两脚 电压为300V(正常）,但开关电源次级输出电压为 0V。
断电，在路测量次级整流二极管均正常，检测 开关电源芯片N W90U6755)外围元件，未发现异常。
根据经验，判断N W907损坏,将其换新后试 机，故障排除。
康佳彩电故障维修50例
康佳彩电故障维修50例1．康佳T914H三无拆机发现F402断，C443、C436爆裂，说明三无故障是由于电源电压输出过高引起的。
经查是STR5412坏，R407的阻值应为22Ω，过大或过小将会再度引起上述故障。
2．康佳KK-T953FS彩电场抖开机约十分钟后，场抖并在光栅下半部出现回扫线。
故障原因是C425电容漏。
3．康佳KK-953P 软故障一例接通电源后红绿指示灯交替闪亮，屏幕光栅也一亮一灭，故障原因是V611（2SA1015）三极管软击穿。
4．康佳T953S3三无原因①测L409端,110V输出无电压,常见故障是:⑪电阻R416（8．2KΩ开路；⑫二极管VD409击穿；⑬T402开关变压器1端与3端短路；⑭电容C457（150UF/200V）失效；⑮二极管VD405击穿；⑯二极管VD408击穿；⑰V404、V403、V402击穿、R412开路，是由于电容C418失效造成的。
原因②开关稳压电源输出电压过高，导致机器自动保护，生三无故障。
常见原因是：⑪RP401可调电阻失调；⑫R409电阻变值；⑬二极管VD407击穿。
原因③副亮度电路发生故障导致过流保护。
常见原因是电阻R426（8．2KΩ）开路。
原因④CPU5V供电电路发生故障，造成三无。
常见原因是：⑪V409失效；⑫电阻R473开路。
5．康佳T953S3彩电记忆故障类（自动搜索、频道号不翻，造完台号不能储存）原因①康佳T953S3彩电N601CPU失效；原因②N101中频IC失效；原因③电台识别电路中的V607、V609、VD609失效；原因④N101中频IC13、14脚外接AFC旁路电容C131、C130失效或漏电，原因⑤中频中周T102、T104失效；原因⑥CPU的34脚调谐电压端子的C632旁路电容漏电（C632漏电时，自动搜索仍能收到节目，但节目位置和数量不正常且无忆亿）；原因⑦行输出T404不良使行逆程脉冲不符合CPU电台识别电路的要求造成无记忆；原因⑧高频头BM及中频IC12V供电电阻R406（4．7Ω）变值。
康佳LED32HS05型液晶电视不开机故障检修
名师\^、道=康佳LED32HS05型液晶电视不m i鰌裣修□李洪臣一台康佳LED32HS05型液晶电视，上电后红、绿指示灯交替闪烁，但不开机。
上电，测得开关电源输出的12V电压在8V~9V之间波动，丨UUV电压在12UV左右波动，Power端电压在2.2V左右波动。
断开开关电源与主板相连的Power线，即让开关电源不受C I>U控制，上电后测得12V电压在5V~6V间波动，1U0V电压在68V左右波动，怀疑开关电源有问题。
该机电源板为二合一板，板号为34007905,实绘开关电源电路如图1所示。
22U V交流电通过保险丝F()⑴后，经电感L9(>1 -L903,电容CX9U1、CX902,电阻RB9⑴〜RB906滤波后，由二极管 DB908、DB910~DB912 桥式整流，在滤波电容CB9()1~CB9()4上产生约3UUV直流电压。
该电压一路通过开关变压器TB9IH的初级绕组N1加到开关管V139U1的漏极，另一路经启动电阻RB9(I7、RB917送到电源芯片N W907U755 )⑧脚。
N W9U7恒流源给⑥脚外接电容CB911充电，当⑥脚电压达到10V时，芯片启动，⑤脚输出开关脉冲，通过电阻RB911送给VB901的栅极，开关电源启动。
N2绕组两端产生的感应电压，经电阻RB914限流、二极管D1W02整流,在滤波电容CB909上产生约31V(开机Televisionw w w.j v v1989.f i i A P P L I A T S I C E ■R F-P A I R I T S I G时）直流电压，再经以三极管QB903为核心的稳 压电路稳压后，产生17V直流电压，通过电阻 RB908送到N W907⑥脚，取代启动电压。
N4绕组两端产生的感应电压，经二极管 D W951整流，在滤波电容C W957上产生100V (待机时63V)直流电压，供给背光电路。
N3绕组两端产生的感应电压，经二极管 〇13950 整流，〇13951、匸8957、1^950、匚13953 滤波，得到12V(待机时6.2V)电压，供给主板。
康佳电视维修实例
开机后红、绿指示灯均亮，但呈黑屏且无伴音。 此类故障现象涉及的电路有电源电路、CPU控制电路、数字板上的快闪存储器电路N306(24C16)以及图像处理控制器N407（PW 1306）的相关电路。首先检查电源电路，未见异常，再查数字电路板的供电。此机采用多级开关稳压方式，由开关电源板送来的+12V电压分别送至N803(PEC13F629)和N802（CEM9435A），其中N802为受控开关电路，①、②、③脚为输人端，⑤、⑥、⑦、⑧脚为输出端，④脚是控制信号输人端。当④脚为低电平时，①、②、③脚分别与⑤、⑥、⑦、⑧脚接通，高电平时，则切断⑤、⑥、⑦、⑧脚的输出，N802的控制信号由N803供给。N803是一个八脚CPU，内含128x8B EIPROM电可擦只读存储器和64x8B SRANT静态随机存储器。其①脚为电源输人，⑧脚接地，其余6个脚为1/0输出端口，③脚信号来自按键板上引人的STANDBY（开／待机）信号，④脚输人信号来自遥控板引人的IRRCYR（遥控开／待机）信号，N803的②脚输出POWERDD信号，经数据接口扩展电路传输至图像信号的数字处理芯片N407(PW 1306)，使之进人待机或开机状态以保存运行数据或启动工作程序。⑦脚输出POWEON信号，控制N802的通断，即控制数字板+12V电源的接人与断开。当N802④脚的控制极G为低电平时，内部Mos管的S,D极断开。由此说明在正常工作状态时，N803⑦脚输出高电平，N802④脚为低电平，从而使N802内部的S,D极接通，以保证十12V电源接通。在待机状态时，N803⑦脚输出低电平，N804④脚为高电平，从而使N802内部的S、D极断开，切断数字电路板的+12V供电，整机处于待机状态。正常开机时，N812(MP1410ES）引人N802输出+12V，经N812内部降压稳压处理后输出巧V稳定电压。数字信号板上图像微处理器N407等元件的供电分别为3.3V和1.8V，因此+5V须再经N810,N811分别稳压输出两组3.3V电源电压，经N812,N813稳压输出两组1.8V电源电压。对数字电路板的检修，首先检查各组输出电压是否正常。 经上述分析后测量+12V电源电压，电源输出电压正常，而数字信号电路板上无3.3V和1.8V电压，这说明N802或N803及外围电路有问题。测量N802④脚始终为高电平，再测N803(7脚始终为低电平，检查其外围元件均没发现问题，仔细用放大镜观察N802,N803各脚焊点，发现N803⑦脚周围有一圈裂缝，估计故障由此产生，由于N803⑦脚周围裂缝导致其⑦脚与电路板之间呈开路状态，造成N803⑦脚一直处于低电平，使其处于待机状态而造成该故障。重新焊接好N803⑦脚后，试机故障排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
康佳液晶电视机的维修实例
康佳LC1520T
图像显示不正常。
开机之时，指示灯先由绿色转变成红色，如此说明电路工作基本正常，一般LC1520T的显示屏出现问题，有很大的迹象可循，首先LCD显示图像出来是一种模拟转换，将驱动电路送来的数字信号转换成模拟电压去控制液晶屏，又因为液晶屏的显示模式是点阵式，所以LCD损坏以后出现的问题是固定的横条或竖条或全部黑屏或全部白屏，而核心电路为数字电路，数字电路的数据及数据的传输都有可能随外部的影响而更改，所以出现的问题是会活动的、千姿百态的，如横条多而且变化，如画面由白变成彩色后变成黑屏，或由一条干扰线变成多条干扰线，根据这些现象结合维修经验可根据活动与静止的画面来区分是否是LCD坏或主板驱动电路坏。
康佳LC1520T
如果显示屏全部是黑屏，先得观看逆变器工作是否正常，逆变器工作正常而无光，就要从侧面或者从各个小孔里观察LCD的背景灯光是否已经开启，开启之后，可以看到很强烈的白光，上述一切正常之后，若还是黑屏，则要测量LCD供电的电压，若供电的电压是正常的，先看LCD的连接线是否正常，判断LCD连接线好坏的方法由于其特殊性只有用代换法。
代换后，若还是黑屏，就可以肯定LCD已经损坏，因为主板上供电给LCD的其它信号很少出问题，故用不着再进步去检查。
康佳LC1520T
白屏的判断方法较为困难，白屏出现时，有可能主板工作正常，且供给LCD的信号已有，只是无法判断信号是否正常，如电视信号拍摄的为一片雪地，那么主板供给LCD的电压信号是一个全白的信号，而LCD损坏给显示部分的全为高电位，也是一个全白的场面，碰到此种现象也只能用代换法。
一般LC1520T和LC1700T的LCD 损坏的情况较为多见，LC-TM2008和LC-TM3008的损坏的相对较少。
小结：关于其它机型，液晶电视的主板损坏，特别是IC的损坏，目前在各分公司有于各方面的条件限制维修较为困难，暂时还不能维修，但中频板与普通电视的电路设计原理大同小异，在各分公司都能维修。
康佳L1520T
收不到台，雪花点稀少或雪花点暗。
该故障现象从表面上看容易误以为是驱动电路、逆变电路或LCD损坏造成。
其实此故障是LC1520T（LC1700T）的一种特有故障，该故障的原因是CPU电路、中放电路、解码电路的数据传输以及相互之间的电路工作失误造成，如CPU已经发出PAL-DK制的指令，而中放部分未能作出相应的电路开关，造成中放的信号不能正常传送给解码电路而造成此故障（注：此时的字符颜色、光亮度是正常的），遇到此种故障，凭主观维修是无法解决的。
维修经验告诉我们，解决此问题可以人为的让CPU重新发给中放、解码一个指令，让其正常传输、识别。
操作方法如下：按遥控器伴音制式键打开其调试菜单，然后将伴音制式转换一次或两次，退出菜单，在打开图像制式，将图像制式转换一次即可正常运行，问题已解决。
康佳L1520T
将机器通电后，显示屏上字符一闪即消，指示灯由绿色变成红色
手按面板按键，指示灯有变化，但屏幕无反应，关机后重新开机，现象不变。
根据维修经验，此类机器出现此种故障的原因一般为逆变器损坏造成。
小结：有时逆变器损坏还会出现另一种现象，即光栅很暗，看不到图像，而字符却隐隐约约可以看到。
在这里介绍几种实用的判断逆变器损坏的方法：首先我们要了解逆变器的工作原理及其作用。
逆变器是将12V直流电压经过升压逆变成600V-700V的交流正弦波电压（一种脉冲高压）来激活LCD 背光灯管上的荧光粉发出亮光，给显示屏提供一种光源。
简单的说，逆变器就相当于日光灯的电子起辉器，知道这点后，那么维修起来就方便多了。
判断方法有两种：①、观察法，在LCD开启之后马上观察LCD周围，看看是否有亮光，一般来说LCD在打开屏蔽盒之后，总有一到两个点可以观察到亮光，如果看不到亮光，就得使用测量法；②、测量法，用万用表测量逆变器上是否有CPU送给的打开指令电压，如有，则用M47型表的DC10V —DC100V靠近逆变器的输出电容，看是否有小的放电蓝光出现，如有，逆变器正常，此时无光的话应为LCD 内的发光灯管损坏，但我们目前还不能更换，只有更换整个屏。
康佳L1520T
烧机。
烧机的情况一般是因为有线电视接线盒内的隔离点容短路或者无隔离电容造成的，该隔离电容是起到一个隔直通交的作用，将有线网内的直流成分隔开，只让有线电视信号输入到用户的电视机内。
普通电视机的电源线插头只有两根线，没有接地线，而液晶电视要兼容做显示器之用，必须用带三孔插头的电源线，确保有效的接地，防止静电，而此时如果有线电视网络的直流电进入到显示器之中，就会通过地接通到适配器，然后与电网的地线相连，使得通过地线再进入到有线网，构成一个电流回路，这个电路的电流相当强大，足以烧坏显示器中的电路，甚至于烧坏显示屏。
了解这些后，当我们在维修时碰到烧机的LC1520T和LC1700T时首先检查CPU工作是否正常，判断CPU正常工作后，再观看而板上的指示灯是会有明显的变化，LC1520T开机之时正常情况是先亮绿灯，1秒左右重新转变成红灯，而LC1700T的指示灯在开机之时是红灯一闪即灭，然后再转成红灯。
如果此时观察到机器的指示灯显示不正常，那么机器烧毁严重，90%的IC已经损坏，如果是LC1520T机，其高频头上带有一根地线与铁板相连之时，我们得考虑LCD是否已经烧坏，这时的机器在用户家是无法修复的，如果只有中频板损坏的话，先得检查几个关键的易损元器件：高频头、U202、U203、U204、给TUN供电电感，如为LC1700T，还要检查U804、U805的三端5V稳压是否正常。
康佳LC1520T
开机出现黑屏，按钮控制正常。
遇到此现象首先想到CPU工作是正常的，本着先易后难的维修思路，首先测量各组供电是否正常，一般出现这种故障现象是3.3V未能加到U1000和LCD上所致，当然，我们在维修时也不得排除U1000或LCD的损坏，其中无3.3V引起的故障所占比例最大，其次是U1000工作不正常，最后为LCD坏。
康佳L1520T
黑屏现象。
关于黑屏现象，如果开机未能看到字符，有可能为逆变器损坏，如果有字符则很有可能为高频头损坏，此种高频头的结构与普通电阻的结构完全不同，LC1520T和LC1700T采用的高频头为频率合成式且带有中放电路的一种特殊高频头，一般造成黑屏现象的测量判断方法如下：
①、首先测量高频头的两组5V供电电源是否正常；
②、测量其中放VIDIO信号输出是否有1V左右电压，一般在损坏情况下，该脚电压为0V或偏低很多；。
