汽车量具内径百分表
内径百分表的使用
大家试读数？
实训操作
操作步骤
• 1. 把百分表插入量表直管轴孔中,压缩百分 表一圈,紧固。 • 2. 选取并安装• 4. 根据被测尺寸调整零位。 （用外径千分尺调整零位,以孔轴向的最小 尺寸或平面间任意方向内均最小的尺寸对 0位,然后反复测量同一位置2-3次后检查指 针是否仍与0线对齐,如不齐则重调。为读 数方便,可用整数来定零位位置。 ）
内径百分表使用
1、内径百分表的用途
内径百分表在汽车维修中：测量发动机汽缸 和轴承座孔的圆度误差、圆柱度误差或零件磨损， 精确度0.01mm
2、内径百分表的结构型式和工作原理
1、结构型式
定位护桥结构 弹簧片定位护 桥结构的内径 百分表
带定位护桥结构 的内径百分表
弹簧测头结构 的内径百分表
2、工作原理
弹簧
百分表测杆
传动杆 杠杆 活动测头
杠杆
可换测头
原理
三、内径百分表的使用方法及注意事项
1、根据被测 孔径的基本 尺寸选用相 应的可换测 量头
2、调整活动测头和可换测头之 间的距离使其比被测孔径的基本 尺寸大0.4～0.5mm,之后用扳手 将可换测头锁紧
外径百分尺
3、按被测工件孔径的 基本尺寸调整百分表 刻度盘使百分表指针 的返回点指向零
• 5. 测量时,摆动内径百分表,找到轴向平 面的最小尺寸（转折点）来读数。 • 6. 测杆、测头、百分表等配套使用,不 要与其他表混用。
新概念
• 1、气缸的最大磨损量：最大磨损处的数值 与气缸标准尺寸之差。 • 2、圆度误差：指同一横截面上磨损的不均 匀性。（同一截面上测量到的最大与最小 直径差值的一半） • 3、圆柱度误差：被测气缸表面任意方向所 测的最大与最小直径差值的一半。
汽车工量具设备使用
（2）使用方法 ①先将百分表固定在表架
（支架）上，以测杆端量头抵住 被测工件表面，并使量头产生一 定的位移（即指针存在一个预偏 转值）。
②移动被测工件或百分表支
架座，观察百分表表盘上指针的 偏转量，该偏转量即是被测物体 的偏差尺寸或问隙值。
⑤测量工件的内径和外径时，应使游标卡尺与工件垂 直。测外径时，记下最小尺寸；测内径时，记下最大尺寸。
⑥用深度游标卡尺测量工件深度时，将固定卡钳与工
件被测表面平整接触，然后缓慢地移动副尺，使卡钳与工 件接触。
（3）注意事项 ①测量时用力不宜过大，以免硬压游标而影响测量
精度和读数的准确性。 ②测量完成后，应将游标卡尺擦拭干净，并涂一薄
②将厚薄片插搏入被测问间隙中来回拉厚薄规片感到 稍有阻力时,表明该间隙接近厚薄规片上所标出的数值。
③如果拉动时阻力过大或过小，则该间隙值小于或大 于厚薄规片上所标出的数值。
（3）注意事项 ①不允许在测量过程中，剧烈弯折厚薄规片，或用较
大的力硬将厚薄规片插入被检测间隙中，否则，将损坏厚 薄规片。
②测量后，应将厚薄规片擦拭干净，并涂上一薄层机
3．千分尺 （1）用途与特点 千分尺又称螺旋测微器、分厘卡尺,是一种用于测量 加工精度要求较高的精密量具，其测量精度比游标卡尺高， 且比较灵敏，其测量精度可达到0.01mm。
一般分为外径千分尺、内径千分尺、杠杆千分尺、 深度千分尺、壁厚千分尺、公法线千分尺等。外径千分尺 是由尺架、测微装置、测力装置和锁紧装置等组成。
卡钳接触表面擦干净。 ②测量工件外径时，将活动卡钳向外移动，使两卡钳
间距大于工件外径，然后再慢慢地移动副尺，使两卡钳与 工件接触。

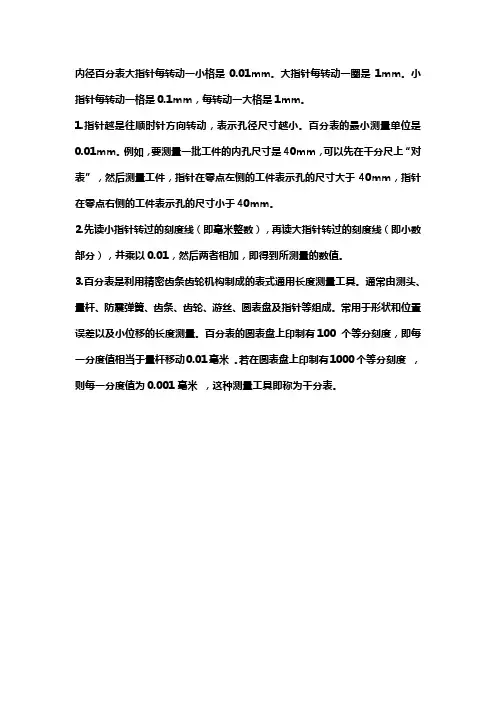

内径百分表的正确读数
内径百分表大指针每转动一小格是0.01mm。
大指针每转动一圈是1mm。
小指针每转动一格是0.1mm，每转动一大格是1mm。
1.指针越是往顺时针方向转动，表示孔径尺寸越小。
百分表的最小测量单位是0.01mm。
例如，要测量一批工件的内孔尺寸是40mm，可以先在千分尺上“对表”，然后测量工件，指针在零点左侧的工件表示孔的尺寸大于40mm，指针在零点右侧的工件表示孔的尺寸小于40mm。
2.先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。
3.百分表是利用精密齿条齿轮机构制成的表式通用长度测量工具。
通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。
常用于形状和位置误差以及小位移的长度测量。
百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。
若在圆表盘上印制有1000个等分刻度，则每一分度值为0.001毫米，这种测量工具即称为千分表。
《内径百分表的使用》课件
详细描述
在测量时，应确保环境温度、湿度等符合要求，避免气流、振动等干扰因素。操作方法上，应按照内径百分表的 正确使用方法进行，避免因操作不当导致误差。设备本身精度问题可以通过选择高精度内径百分表或进行设备校 准来解决。
内径百分表使用中的其他问题
检测汽缸压力
测量油路和管道尺寸
使用内径百分表可以检测汽车发动机 汽缸的压力，判断发动机的工作状态 。
内径百分表在汽车维修中还可以用于 测量油路和管道的尺寸，以确保油路 和管道的正常工作。
检查气瓶压力
Байду номын сангаас
在汽车维修中，内径百分表也用于检 查气瓶的压力，确保气瓶的安全使用 。
内径百分表在其他领域的应用
航空航天领域
在航空航天领域，内径百分表用 于测量精密零件的孔径尺寸，确
保飞机和航天器的安全性能。
医疗器械制造
在医疗器械制造中，内径百分表用 于测量各种管件和容器的尺寸，保 证医疗器械的质量和安全性。
科研实验
在科研实验中，内径百分表常用于 测量实验器材的孔径尺寸，为实验 结果的准确性和可靠性提供保障。
05
常见问题及解决方案
01
02
03
测量孔径尺寸
内径百分表常用于测量机 械零件中的孔径尺寸，以 确保其符合设计要求。
检测工件质量
在机械加工过程中，内径 百分表可用于检测工件的 质量，如发现超差或缺陷 ，及时进行调整或修复。
监控加工过程
通过使用内径百分表，可 以实时监控机械加工过程 ，确保加工过程中的尺寸 稳定。
内径百分表在汽车维修中的应用
有球形、锥形、平面形等。
内径百分表的原理

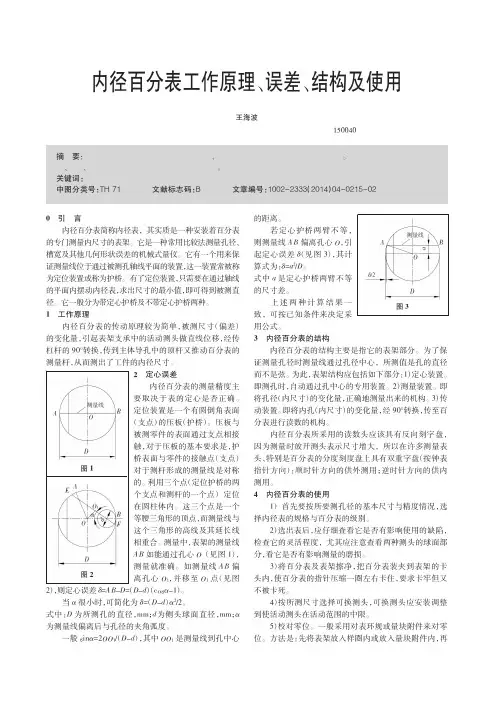

内径百分表工作原理及误差分析
摘 要：轮毂是车辆车轮的重要组成部分之一，用于将制动鼓和驱动半轴进行连接。轮毂按照结构进行划分包括辐板式
车轮轮毂和辐条式车轮轮毂两种，文中主要对轮毂的加工工艺进行了分析。
关键词：轮毂；加工；工艺
中图分类号：TH 162
文献标志码：B
文章编号：1002－2333（2014）04－0216－02
0引言
铸造、减振和耐磨性能，并且切削性能非常好。轮毂的结
测量杆，从而测出了工件的内径尺寸。
2 定心误差
内径百分表的测量精度主
要取决于表的定心是否正确。
测量线
A
B 定位装置是一个有圆倒角表面
O
（支点）的压板（护桥）。压板与
被测零件的表面通过支点相接
触，对于压板的基本要求是，护
D
桥表面与零件的接触点（支点）
图1
对于测杆形成的测量线是对称
EA
的。利用三个点（定位护桥的两 个支点和测杆的一个点） 定位
当 α 很小时，可简化为 δ＝（D-d）α2/2。
式中：D 为所测孔的直径，mm；d为侧头球面直径，mm；α
为测量线偏离后与孔径的夹角弧度。
一般 sinα=2OO1（/ D-d），其中 OO1 是测量线到孔中心
的距离。
若定心护桥两臂不等， 则测量线 AB 偏离孔心 O，引
测量线
A
B
起定心误差 δ（见图 3），其计
继续摆动几次，重复查看指针，看其是否仍然指“0”位，否 线与轴线不垂直时，还会因倾角 α 而引起测量误差 ΔD
则要继续调整，直至“0”位不变为止。
其计算公式为：ΔD=Dα2/2，mm。
6）测量孔径时，先将内径百分表的可换测头一端斜
9）内径百分表在测量过程中，要轻拿轻放，以防破坏
内径百分表上量安全操作及保养规程
内径百分表上量安全操作及保养规程内径百分表是一种常用于测试工件孔径的精密测量工具。
正确的使用和保养能够保证其测量精度及工作寿命。
本文将介绍内径百分表上量的安全操作及保养规程。
安全操作规程1.检查工具：在使用内径百分表时，应先检查仪器是否完整、无损伤，并检查量具是否符合要求。
同时还需清洁测量刀片和内径百分表，保证其清洁度。
2.距离计设置：在量测前应设置距离计。
如使用电子距离计，应按电子距离计说明进行操作。
3.选择合适的刀片：根据被测工件的孔径选择合适的刀片。
如需两轴测量，还需选择合适的底座，以保证测量的准确性。
4.发现问题时停用：在使用内径百分表时，如发现异常或测量精度有误，应立即停用，检查原因后进行维修。
5.正确操作：在量测时，应轻推内径百分表靠近被测孔口，使其尽量贴合，保证测量精度。
同时，要注意保持工具和工件间的垂直状态。
6.避免碰撞：在使用内径百分表时，应保证其不会与硬物、工件及其他精密仪器发生碰撞，避免造成损坏。
7.存放保养：在使用完内径百分表后，应将其放置在干燥、无尘的环境中，避免水分、灰尘等物质对其造成损坏。
另外，还需做好定期的保养工作。
保养规程1.周期性校准：在使用内径百分表前，先进行周期性的校准工作，保证其测量精度。
原则上建议每年进行一次校准。
2.清洁保养：使用完内径百分表后，应及时清洁并擦干工具。
另外还需定期检查和更换测量刀片，保证其尖锐度和表面光洁度。
3.定期维护：内径百分表应定期进行维护，在进行保养工作时，应注意，所有保养工作均需在干净、整洁的环境中进行。
4.定期更换零件：在使用内径百分表时，由于机械摩擦、磨损等原因，某些零部件会受到损伤，因此需要定期更换。
建议每年进行一次全面的检查和更换工作。
总结内径百分表是非常常用的测量工具，在使用时需要注意安全操作规程，定期进行保养维护。
只有这样才能保证内径百分表的位于准确可靠，尽可能的减少错误测量，提高工作效率。
内径百分表
目录摘要 (3)1引言 (3)2内径百分表 (4)2.1内径百分表的结构及组成零件 (4)2.2 内径百分表的工作原理 (19)2.3 内径百分表的测量原理 (19)3 测量方法 (19)3.1 内径百分表的校准零位 (19)3.2 测量方法 (22)3.3 使用方法 (22)3.4 读数 (23)3.5 测量步骤 (23)4 测量位置 (24)5 数据分析处理 (28)设计总结 (29)参考文献 (29)附录一 (30)摘要百分表利用精密齿条齿轮机构制成的表式通用长度测量工具。
通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。
百分表是美国的B.C.艾姆斯于1890年制成的。
常用于形状和位置误差以及小位移的长度测量。
改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。
如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。
此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。
它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。
产品的质量和精度要求基本上都会伴随整个零部件的生产过程，随着时代和工业的飞速发展，对产品质量和精度的要求也越来越高。
内径百分表、外径千分尺、游标卡尺是机械制造工业中使用最广泛的三大精密量具。
其中内径百分表是由百分表和带有杠杆传动的表架组成。
内径百分表是采用比较法测量孔类零件的通用量具，精度较高，适合测量深孔。
内径百分表的传动原理较为简单，被测尺寸(偏差)的变化量，引起表架支承中的活动量柱做直线位移，经直角等臂传动杠杆的90°转换，传到主体导孔中的传动杆又推动百分表的测量杆，从而测出了工件的内径尺寸。
通常用千分尺对其进行校准零位，操作简便，能有效地控制测试成本，但降低了测试结果的准确性。
通过计算机上的三维绘图软件CATIA的绘制，我们可以很快的建立起孔径的检测平台，以便更加简单并且非常清晰直观的了解孔径尺寸测量的过程。
修车必学检修量具之内径百分表的使用方法和详细使用步骤
内径百分表学习一、内径百分表介绍内径百分表俗称量缸表，是一种用于测量孔径的比较性专用工具。
在发动机拆装与检修中主要用来测量气缸和轴承座孔的圆度误差、圆柱度误差或零件的磨损情况，也可以用来测量工件上孔的尺寸精度和形状精度。
二、内径百分表的结构如图1-1所示为配备杠杆传动系统的内径百分表，它的上部是百分表，下部是量杆装置，上、下部有联动关系。
测量时，被测孔的尺寸偏差借活动测头的位移，通过杠杆和传动杆传递给百分表。
因传动系统的传动比为1，因此，测头所移动的距离与百分表的指示值相等。
为了测量不同直径的气缸，备有长短不同的固定量杆，并在各量杆上标有测量范围，以便于选用。
量缸表的规格是按测量直径的范围来划分的，如18～35mm、35～ 50 mm、50～160mm 等。
汽车维修作业中常用规格为 50～160mm。
三、图1-36内径百分表的外观和结构1-插口2-活动杆3-三通管4-固定量杆5 、8-锁紧螺母6-活动套7-弹簧9-活动量杆10-杠杆11-表管12-百分表三、读数方法以量缸为例，其读数方法的口诀为顺加逆减：（1）当指针的指数顺时针转动时，其读数应该在原本校零基数上进行相加；（2）当指针的指数逆时针转动时，其读数应该在原本校零基数上进行相减；四、量缸表操作步骤（1）进行活动杆和固定量杆清洁，并对固定量杆位置进行按压，检查是否灵活复位；（2）对百分表进行检查+清洁；（3）求发动机的标准缸径：第一种方法：查阅维修手册获得；第二种方法：利用游标卡尺进行测量（最好测量次数2次以上，测得越多其结果越准确）；（4）对百分表进行组装，并活动量杆位置选择合适的量杆；并锁紧锁紧螺母；（5）进行发动机缸体上、中、下三个位置，横向和纵向互为90度进行测量，一个位置2次，一共6次；（6）记录；（7）清洁复位；（8）判断测量结果，并给出维修意见；。
内径百分表的结构组成
内径百分表的结构组成
内径百分表的结构组成主要包括以下几个部分：
1.表体：表体是内径百分表的基础部分，通常采用高强度、轻质材料制成，以保
证测量的稳定性和精度。
表体上通常会有刻度盘和指针等部件。
2.测量杆：测量杆是内径百分表中用于接触被测物体的部分，其长度可根据需要
进行调整。
测量杆的移动范围应与表体上的刻度相对应，以便精确测量。
3.百分表：百分表是内径百分表的核心部分，用于将测量杆的位移转化为可读的
测量数值。
百分表的精度通常为0.01mm，能够提供高精度的测量结果。
4.定位护桥：定位护桥是内径百分表中的一个重要部件，用于固定测量杆的位置，
使测量更加准确可靠。
定位护桥的设计应考虑到被测物体的形状和大小，以便正确安装。
5.推杆：推杆的作用是将测量杆的位移传递给百分表，使得测量杆的移动能够被
精确地转化为可读的测量数值。
推杆的长度和硬度应经过精心的设计和调整，以确保测量的准确性和稳定性。
6.其他附件：根据需要，内径百分表还可能包括其他附件，如紧固件、夹具等，
以辅助完成各种测量任务。
总之，内径百分表的结构组成是经过精心设计和优化的，各部分相互协作，保证了测量的准确性和可靠性。
在实际使用中，应根据被测物体的特性和要求选择合适的内径百分表，并按照操作手册进行正确的使用和保养。
内径百分表的使用步骤
内径百分表的使用步骤内径百分表啊，就像是一个探秘微观世界的小侦探。
拿到它，先得好好打量一下这个小玩意。
它的表头就像一个特别灵敏的小鼻子，能嗅出内径的细微变化呢。
把内径百分表拿在手里，感觉像是握着一把打开神秘内径大门的钥匙。
先得检查检查表针是不是能灵活摆动，这表针就像一个调皮的小尾巴，得让它自由自在地晃荡才行。
要是它卡住了，那就像小尾巴被绑住了，这可不行，整个测量就会像一辆没油的汽车，跑不动啦。
然后就是找个合适的测头。
这测头就像小侦探的鞋子，得选对尺码。
如果太大或者太小，就像穿错了鞋子走路，根本没法准确测量内径。
准备工作做好后，就可以把内径百分表伸进要测量的内径里面啦。
这个过程就像把小侦探送进一个秘密通道，要小心翼翼的。
把测头放进去的时候，感觉像是把一只小老鼠放进了一个小洞里，要确保它能顺利到达目的地。
一旦放进去，就要开始调整表盘啦。
表盘就像小侦探的指南针，得让它指对方向。
轻轻转动表盘，让表针指向零位，这时候就像是给小侦探校准了方向感，它才能准确地找到内径的秘密。
在测量的时候，可不能乱动。
就像小侦探在寻找线索的时候，不能惊到周围的环境一样。
手要是抖一下，那就像在平静的湖水里丢了个大石头，表针就会乱晃，测量结果就全乱套了，就像一个厨师把盐当成了糖，做出来的东西肯定不对味。
读取数值的时候，眼睛得像老鹰一样锐利。
这数值就像宝藏的密码，一个不小心读错了，就像开错了宝箱，得到的结果肯定是个“假宝藏”。
使用完内径百分表，要好好地把它收起来。
就像小侦探完成任务后要回到自己的小窝一样。
要是随便乱扔，下次再用的时候，它可能就像一个生气的小宠物，不好好工作了。
内径百分表虽然看起来小小的，但是使用起来就像一场充满趣味的小冒险。
每一个步骤都得认真对待，不然它就会像一个调皮的小精灵，给你搞出一堆错误的结果，让你哭笑不得。
只要按照正确的方法使用，它就能像一个忠诚的小助手，准确地告诉你内径的大小，就像一个小预言家一样神奇。
内径百分表 18-35mm 技术参数
内径百分表18-35mm 技术参数1. 产品简介内径百分表是用于测量内径尺寸的一种测量工具，通过读数盘和测头的结合，能够准确测量工件的内径尺寸，广泛应用于机械加工、汽车制造、航空航天等领域。
2. 技术参数内径百分表的技术参数对于其测量精度和稳定性具有重要影响，以下是内径百分表18-35mm的技术参数：- 测量范围：18-35mm- 分度值：0.01mm- 测头类型：碳化钨测头- 精度等级：0级- 测量力：≤1.5N- 重复测量精度：≤0.004mm3. 主要结构内径百分表由读数盘、测头、测量杆、机械结构等部分组成。
其中测头采用碳化钨材质，具有较高的硬度和耐磨性，能够保证测量的稳定性和精度。
读数盘采用精密的刻度刻度，能够准确反映测量结果。
4. 使用注意事项在使用内径百分表进行测量时，需要注意以下事项：- 在测量之前，需要确保测头和测量杆的清洁和润滑，以保证测量的准确性。
- 测量时需要轻柔操作，避免外力对测量结果的影响。
- 使用完毕后，需要及时清洁和保养内径百分表，以延长其使用寿命。
5. 应用领域内径百分表被广泛应用于机械加工、模具制造、汽车零部件加工等领域。
在工件的装配和质量检测过程中，内径百分表能够提供准确的内径尺寸数据，帮助企业提高产品质量。
6. 发展趋势随着工业自动化和智能化的发展，内径百分表也在不断更新换代，一些数字化、自动化内径百分表已经问世，能够实现数据采集和自动反馈，提高了测量效率和准确性。
通过以上对内径百分表18-35mm的技术参数，结构特点，使用注意事项，应用领域以及发展趋势的介绍，相信读者对于内径百分表的相关知识有了更深入的了解。
内径百分表作为一种重要的测量工具，在工业生产中发挥着重要的作用，对于企业的质量控制和产品制造具有重要意义。
希望本文对您有所帮助。
内径百分表在工业生产和制造领域中扮演着极为关键的角色，其精准的测量能力以及可靠的稳定性让其成为了诸多行业中不可或缺的工具。
利用内径百分表所得到的精确数据，可以帮助企业提高产品质量，降低生产过程中的损耗，并且更好地满足客户对产品质量的需求。
内径百分表的正确使用方法和读法
内径百分表的正确使用方法和读法内径百分表是工业中常用的测量工具之一，其主要用途是测量孔径的尺寸。
正确的使用方法和读法对于保证测量结果的准确性非常重要。
使用内径百分表前，我们需要检查百分表的零位是否正确。
将百分表的测定范围调整到比被测孔径稍大的尺寸，然后将测定范围的两个测针轻轻合拢。
此时，百分表的刻度盘上应该显示零位，如果不是零位，则需要将百分表的调零螺钉进行微调，直到刻度盘显示零位为止。
接下来，将内径百分表的测定范围调整到与被测孔径相匹配的尺寸。
然后，将百分表的测针轻轻放入被测孔径中，确保测针与孔壁之间没有间隙。
同时，需要注意百分表与被测孔径之间的相对位置，以确保测量结果的准确性。
在百分表放入被测孔径后，需要通过旋转百分表的刻度盘，使刻度盘上的测量指示线与刻度对齐。
此时，我们可以读取刻度盘上的刻度值，并记录下来。
需要注意的是，读取刻度时要尽量准确，可以通过放大镜等工具来辅助读取。
在读取刻度时，我们需要注意百分表的量程和刻度的精度。
一般来说，百分表的量程是指测量范围，而刻度的精度则表示百分表的测量精度。
在读取刻度时，应当根据实际情况选择合适的精度范围，并确保读取的刻度值在该范围内。
在进行多次测量时，我们需要注意百分表的稳定性。
在每次测量之前，应该检查百分表的零位是否发生变化，如果有变化，则需要重新进行调零操作。
此外，还需要确保百分表与被测孔径的相对位置保持一致，以避免测量误差。
需要注意的是，在使用内径百分表进行测量时，要避免外力的干扰。
尽量保持测量过程中的稳定，避免百分表与被测孔径发生碰撞或受到外力的影响。
总结来说，内径百分表的正确使用方法和读法包括调零、放入被测孔径、对齐刻度盘、读取刻度值等步骤。
在使用过程中，需要注意百分表的稳定性和准确性，并避免外力的干扰。
只有正确操作和准确读取，才能保证测量结果的准确性。
内径百分表的使用方法
• 较长时间不使用（如下班）应
将百分表，测量头，测量杆， 套筒等擦干净，放入盒中。
量具校零
• 用手按定位护桥，使活动测头先
放入标准环内，再放入可换测头。 由于定位护桥的作用，两个测头 能自动地在标准环的直径方向上 定位，但需要使测头轴线与孔壁 垂直。
• 这时把内径百分表在孔的轴线方
向上轻微地来回摆动，找出指针 所指示的最小值，才是测得的正 确值。转动百分表，使表盘零线 与指针的最小值位置重合，再摆 动几次检查零位是否稳定。
内径量表 使用方法
量具介绍
内径量表是一种用比 较法测量的量具，用 于测量孔径或槽宽、 孔或槽的几何形状误 差。
它是根据被测工件的公差选择相应精度 标准环规或用量块及量具附件的组合体 来调整内径百分表。
量具部件介绍（一）
表
定位护桥
紧固螺钉
活动测头
手柄
固定测头
• 内径百分表它是由表、紧固
螺钉、手柄、直管、定位护 桥、固定测头、活动测头等 直 管 组成。
• 它是一种使用百分表作为读
数机构，与杠杆传动系统的 杆部组和而成的装置。
量具部件介绍（二）
• 内径百分表的测量范围有6~10、
10~18、18~35、35~50、50~100、 100~160毫米等。
• 使用时可以根据需要选用不同测量
范围的内径百分表。
量具组装
• 在测量前把测量头，测量
杆，套筒等擦干净，装进 表架的弹簧夹头中。
内径测量
测量孔径时的操作方法同上，
读数的方法就是被测孔径在 百分表上所指示的最小值与 调整标准环所指示的零位的 差值。
指针顺时针方向离开零位表
示孔径小于标准环，指针逆 时针方向离开零位，表示孔 径大于标准环。
内径百分表的读数方法
内径百分表的读数方法内径百分表是检测装置的组成部分，它可以测量特定管工件的内径大小，从而了解其制造精度，是关键的精密测量仪器之一。
它具有双精度测量，数轴安装方便，通用夹具，切削比较容易等特点，被广泛应用于钢、碳钢、工具钢、有色金属等。
一、内径百分表读数方法：1、安装内径百分表：（1）将百分表安装到机床上，如圆床，立床或立式成型机等，使其与机床安装夹头轴线垂直，以确保准确的读数。
（2）选择合适的测量仪器，如内径尺、断层或百分表附送的夹头，将内径尺或断层安装在机床的安装夹头上，如双铣头夹头，六角头夹头等。
2、正确调整内径：（1）将内径尺或断层安装在机床的夹头上，将机床的轴向推杠推出oml的量表刻度范围，使夹头的轴与百分表的轴线垂直，充分发挥百分表的性能。
（2）调整机床或机床上的参数，如机床旋转速度、润滑油和机床夹头x轴最大转角，以满足百分表的读数修正要求。
3、设置内径百分表：（1）拧定螺纹，将传感器的上下拨杆拧紧，使光栅的滚珠与形状的上间隙满足要求，再机床安装夹头的上螺母拧紧，把镜片安装好，调整机床的轴向推杠调节百分表的游标夹夹孔。
（2）打开内径测量仪器的控制器，把仪器与计算机或控制器连接，然后将测量仪器恢复原始状态，以自动校准测量结果。
4、读取内径百分表测量结果：（1）将试件放入机床夹头上，调整机床的轴向推杠把百分表的游标夹夹孔，使夹头轴与百分表的轴线垂直；（2）调节游标的位置来读取百分表的测量结果，测量结果直接印在百分表上，也可以通过计算机系统实现测量结果的保存及分析，从而得出内径读数。
总之，内径百分表的读数方法是安装内径百分表、正确调整内径、设置内径百分表、读取内径百分表测量结果这四个步骤。
需要注意的是，在读取内径百分表测量结果时，要确保游标的位置正确，确保读数准确。
内径百分表点检保养标准
使用部门编制自检项目要求频次
检验方法异常处理1.内径百分表尺表面干净、整尺无缺件无污物、无弯曲、无缺件
1次/日目测、手
动检查上报2.检查表蒙是否透明，不
允许有破裂和脱落现象，
后封盖要封的严 密，测量杆、测头、装夹套筒等活动部位不得有锈迹，表
圈转动应平稳，静止要要
可靠。
无破裂、锈蚀1次/日目测、手动检查上报3.推动测量杆，测量杆的
上下移动应平稳，灵活，无卡住现象，指 针与表盘不得有摩擦现象，字盘
无晃动现象。
无卡阻、晃动1次/日目测、手动检查上报
内径百分表的保养方法如下：1. 远离液体,不使冷却液、切削液、水或油与内径表接触。
禁止在零件有溶液的时候进行测量；2．使用时轻拿轻放动作轻缓，不能过分用力让其受到打击和碰撞；3.在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自
由状态； 4. 成套保存于盒内,避免丢失与混用。
量具名称内径百分表
4.检查稳定性 ：推动侧杆2～3次，观察指针是否回到原位，其允许误差不大于± 0.003mm。
误差不大
于±0.003mm。
1次/日目测、手动检查上报
内径百分表点检保养标准
审核批准日期受控状态图片说明。
内径百分表的正确使用方法和读法
内径百分表的正确使用方法和读法一、简介内径百分表是一种用于测量内径的精密仪器，也被称为内径卡尺或内径测量卡尺。
它通常由一个主尺、一个测头和一个测头螺钉组成。
内径百分表的使用方法和读法相对简单，但仍需要一定的技巧和注意事项。
二、使用方法1. 准备工作：首先，对内径百分表进行检查，确保其外观完好无损，并保持清洁。
然后，将测头轻轻插入待测内径中，旋转测头螺钉，使其与内壁紧密贴合。
2. 量取内径：将内径百分表插入待测内径，确保测头与内壁接触均匀。
然后，旋转主尺，使测头螺钉继续向内移动，直至内径百分表的两个测头接触内壁的两点。
此时，内径百分表的主尺上的刻度即可反映出内径的尺寸。
3. 读取内径：内径百分表上的主尺通常分为毫米和英寸两种刻度。
根据需要，选择相应的刻度进行读取。
当主尺上的刻度与刻度线对齐时，即可读取内径的尺寸。
若需要更精确的测量结果，可以通过测头螺钉进行微调，使主尺上的刻度更加准确。
三、注意事项1. 使用前后要检查内径百分表的精度和灵敏度，确保其正常工作。
2. 插入时要注意力度，过大的力度会使测头变形或损坏，影响测量结果。
3. 测量时要保持测头与内壁的垂直，避免测量误差。
4. 读取内径时要注意视线与主尺刻度线的垂直，以减少读取误差。
5. 测量完毕后，要将内径百分表清洁干净，并放回专用箱中，避免损坏或丢失。
四、内径百分表的应用领域内径百分表广泛应用于机械制造、汽车制造、航空航天等领域。
它可以测量各种孔径、轴承内径、油封内径、齿轮孔径等。
在精密加工过程中，内径百分表是一种常用的测量工具，能够提供准确的尺寸数据，保证产品质量。
总结：内径百分表是一种用于测量内径的精密仪器，使用方法简单，但需要注意一些细节。
在使用内径百分表时，要进行准备工作，然后插入待测内径，旋转主尺进行测量，最后读取内径的尺寸。
在使用过程中，需要注意力度、垂直和读取角度等因素，以确保测量结果的准确性。
内径百分表在机械制造等领域有广泛应用，能够提供准确的尺寸数据，保证产品质量。
浅谈百分表在汽车发动机检修教学实践中的应用
1 百分表的基本介绍在进行汽车发动机检修时常常需要进行精密测量，百分表因其精度高、操作方便、适用范围广，受到广大专业维修人员的青睐，成为必不可少的量具之一。
百分表又称为“靠表”，是一种精度较高的测微量具，由美国的B.C.艾姆斯于1890年制成。
百分表自发明以来一直得到广泛应用，其外观如图1所示。
百分表的基本工作原理是利用测杆上齿条与齿轮的传动配合，将测杆的直线运动转变成指针的转动，根据表盘内指针转动偏移的角度，从刻度盘上读取测量值。
测杆移动1 mm ，表盘内的长指针转动1周，而表盘沿圆周分成100等分刻度，如果长指针转1格，就表示测杆移动0.01 mm 。
短指针用来标识主指针的回转周数，长指针转1周，短指针转1格。
百分表的表盘是活动的，可用手进行任意转动，便于长指针对准零位（教材中称为“校零”），所以百分表测量的是相对数值而非绝对数值，有的教材称之为“比较性量具”。
常见百分表的测量范围为0 mm ～3 mm 、0 mm ～5 mm 和0 mm ～10 mm 等。
在使用时，要把百分表装夹在专用表架或支架上，测量时，观察长指针和短指针各自转过的刻度数目，乘以分度值就能得出测量尺寸。
2 百分表在汽车发动机检修中的应用2.1 气缸磨损检测汽车发动机工作时，曲轴高速运转，活塞在气缸内高速运行，高负荷运行和复杂的受力状况，曲柄连杆机构、活塞和气缸内壁必定会受到磨损，而且磨损程度不均匀。
检修发动机时要以气缸全行程的磨损量和变形程度为依据确定维修级别，这时需要用内径百分表进行测量。
内径百分表是一种用于测量孔径的比较性量具，在汽车维修中，主要用于测量发动机气缸和轴承座孔的内径，以确定其圆度、圆柱度误差或磨损情况。
其构造如图2所示，具体由百分表、表杆、表杆座、活动测头、锁紧垫片和一套长度不等的测量接杆等组成。
（1）安装与校正的要点说明。
发动机气缸检测主要是比较使用后的气缸内壁与标准气缸相的变形量，因此首先需要清洁待检修的发动机气缸，然后用浅谈百分表在汽车发动机检修教学实践中的应用如皋第一中等专业学校 杨义然图1 百分表的外观图2 内径百分表14 汽车维护与修理 2022·06下半月游标卡尺预测气缸直径，通过查找维修手册确定该型号发动机气缸的标准直径，再把千分尺校正到气缸的标准直径；接着把百分表装在表杆的上端，用锁紧卡头把百分表轴杆锁紧。
