摄像机防护罩知识
培训资料3
●遮阳罩——遮挡阳光直射
云台及其分类
云台是一种安装在摄像机支撑物上的工作台，用于摄像机与 支撑物的联结，云台具有水平和垂直运动的功能。
按照承载重量分为:轻载云台、中载云台和重载云台。
按照云台外形分为:顶装云台、侧装云台和球形云台。
根据使用环境分为:通用型和特殊型。
云台主要部件
云台主要的功能部件有：
安防监控系统技术资料（三）
摄像机周边产品
北京泽瑞时代科技有限公司 技术部 国丽丽
摄像机周边产品
摄像机周边产品包括： 1、护罩 2、云台 3、支架 4、红外灯：北京博康天成 5、电源：国产
天津亚安
护罩及其作用
护罩是防护罩为了保证摄像机、镜头工作的可靠性，延长其 使用寿命，必须给摄像机装配具有多种特殊性保护措施的外 罩，称为防护罩。
●波特率：单位时间传输的码流位数（b/s） 1200、2400、4800、9600、19200
●地址：保持收发一致，大多采用2进制
解码器与云台的关系
●解码器和云台是两个独立分开的设备，但是又紧密联系
●随着云台技术的发展，目前大多数的云台都采用了内置
解码器，即云台里面内置一块解码板。
●外部电源给解码器供电，解码器来驱动云台工作
护罩的作用：
●防尘、防水、仿腐蚀性气体
●防范恶劣环境（高温、低温、强风）
●防止人为破坏
护罩的分类
护罩从外形分主要可以分为矩形护罩和球形护罩。 护罩从使用环境分可以分为室内护罩、室外护罩、特殊护罩。
护罩的重要部件
护罩主要的功能部件有：
●加热器——低温时自动打开 ●风 ●雨
扇——高温时自动打开 刷——人为的进行控制
●云台和解码器一般配合一体机或者电动镜头使用
HIW-E4a3系列野外防护罩产品概述
HIW-E4a3系列野外防护罩产品概述防护罩作为保护摄像机和镜头的设备，是视频监控系统的重要组成部分。
一般的防护罩普遍带雨刮设计、无温控装置，尤其在野外的使用过程中，环境恶劣、路程偏远，将会严重影响系统的监控效果。
1）雨刮多为橡胶材料，在野外条件下更容易老化，防护罩玻璃刮不干净，甚至容易刮花，导致摄像机镜头无法正常聚焦；2）雨刮工作都是通过远程遥控，一旦控制电路或机械结构出现故障，则雨刮将失去控制，遮挡在玻璃上影响成像；3）雨刮老化后必须更换，由于野外路程偏远，将产生大笔的维护费用；4）无温控装置，环境适应性差，防护罩的防护性能大大降低，从而会缩短摄像机和镜头的使用寿命。
海普公司研制的 HIW-E4a3野外防护罩充分满足野外环境工作的需要，可广泛应用于森林防火、平安城市、智能交通（公路、铁路、港口、码头、机场等）、农林水利、海事渔政、电力、环保、户外消防、边海防等重要野外监控领域。
产品特点⏹纳米视窗玻璃：防护罩的前视窗采用纳米自洁玻璃，不沾灰、不沾尘，不用雨刮，时刻保持摄像机的正常聚焦。
⏹外壳防护等级IP68：行业最高的防护等级，完全防止固体外物、灰尘的侵入，完全防止水渍浸入防护罩内部。
⏹创新性结构设计：使用了推拉式导轨结构设计，方便打开或关闭护罩后盖，容易安装和维护。
⏹智能温控：防护罩内置温控系统，当防护罩内温度超过预设值的范围，加热器或风扇会自动开启，当防护罩内温度恢复至预设值范围内时，加热器或风扇会自动停止。
⏹特殊外层防护处理：防护罩外有特种涂层，具有防晒、防雨、防腐蚀、防盐雾、防风沙等特点，可用于高温、多雨、风沙大、海岸等恶劣的野外环境及腐蚀性强的场所。
⏹双层铝合金结构：牢固耐用，防暴力冲击或破坏。
⏹新颖的外观设计：采用流线型设计，有效降低风阻。
防护罩概述
防护罩概述防护罩用于保护摄像机和镜头工作的可靠性，延长其使用寿命。
防护罩可分为室内型防护罩和室外型防护罩两种。
按照安装环境划分可以分为室内防护罩和室外防护罩1.室外防护罩摄像机工作温度为-5℃～45℃，而最合适的温度是0℃～30℃，否则会影响图像质量，甚至损坏摄像机。
因此室外防护罩要适应各种气候条件，如风、雨、雪、霜、低温、曝晒、沙尘等。
室外防护罩会因使用地点的不同配置如遮阳罩、内装/外装风扇、加热器/除霜器、雨刷器、清洗器等辅助设备。
首先，室外防护罩密封性要高，以避免雨水进入。
同时进线口要开在防护罩的下方，避免雨水顺线缆倒流入防护罩。
在防护罩前方还应安装雨刷，以便及时清理所积雨水和污垢，使摄像机能通过玻璃，摄取清晰的图像。
罩前或玻璃上除霜器，在视窗积霜、积雪时将其融化。
其次，防护罩内应装有加热器，在温度较低的环境中进行加热，提升防护罩内部温度，确保摄像机/镜头正常工作；内装或外装风扇可以使防护罩内空气流通，降低防护罩内的温度；室外型防护罩的辅助设备控制功能有自动控制和手动控制两种，像加热器/除霜器、风扇都是由防护罩内部的温度传感器自动启动或关闭的，而像雨刷器、清洗器等动作是由控制人员通过对控制设备的操作来实现的。
室外防护罩一般使用铝材、带涂层的钢材、不锈钢或可以使用在室外环境的塑料制造。
制造材料必须能够耐受紫外线的照射，否则回很快出现裂纹、褪色、强度降低等老化现象。
在需要防护罩耐用、具有高安全度、可抵抗人为破坏的环境中应该使用不锈钢防护罩；经过适当处理的铝防护罩也是一种性能优良的防护罩，处理方法有三种：聚氨酯烤漆、阳极氧化、阳极氧化加涂漆。
在有腐蚀性气体的环境中不应该选择铝制或钢制互助；在盐雾环境中应使用不锈钢或特殊塑料制成的防护罩。
2.室内防护罩室内防护罩必须能够保护摄像机和镜头，使其免受灰尘、杂质和腐蚀性气体的污染，同时要能够配合安装地点达到防破坏的目的。
室内防护罩一般使用涂漆或经氧化处理的铝材、涂漆钢材或塑料制成，如果使用塑料，应当使用耐火型或阻燃型。
CCD摄像机的安装与调整及云台防护罩注意事项
CCD摄像机的安装与调整镜头的安装方式：有C式和CS式两种，两者的螺纹均为1英寸32牙，直径为1英寸，差别是镜头距CCD靶面的距离不同，C式安装座从基准面到焦点的距离为17.562毫米，比CS式距离CCD靶面多一个专用接圈的长度，CS式距焦点距离为12.5毫米。
别小看这一个接圈，如果没有它，镜头与摄像头就不能正常聚焦，图像变得模糊不清。
所以在安装镜头前，先看一看摄像头和镜头是不是同一种接口方式，如果不是，就需要根据具体情况增减接圈。
有的摄像头不用接圈，而采用后像调节环（如松下产品），调节时，用螺丝刀拧松调节环上的螺丝，转动调节环，此时CCD靶面会相对安装基座向后（前）运动，也起到接圈的作用。
另外（如SONY，JVC）采用的方式类似后像调节环，它的固定螺丝一般在摄像机的侧面。
拧松后，调节顶端的一个齿轮，也可以使图像清晰而不用加减接圈。
定焦镜头后截距的调整使用摄像机自动电子快门功能，将镜头光圈调到最大，镜头聚焦环按景物实际距离调整，然后调节镜头后截距直至图像最清晰。
变焦镜头后截距的调整1. 打开摄像机自动电子快门功能。
2. 用控制器将镜头光圈调到最大。
3. 将摄像机对准30米以外的物体，聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头）。
4. 用控制器调整镜头变焦将景物推至最远，调整镜头后截距使景物最清楚。
5. 用控制器调整镜头变焦将景物拉至最近，微调镜头聚焦使景物最清楚。
6. 重复4~5步数遍，直至景物在镜头变焦过程中始终清楚。
红外灯波长及功率值的选择双击自动滚屏发布：admin 时间：2006-6-13 23:12:24 阅读：2286次有很多用户要求在晚间没有光线的环境下监控，由于CCD摄像头同样是靠光线反射来成像，如果没有光，它的图像只会是一片漆黑再加上很多雪花。
如何得到图像呢？一种方法是加可见光照明，如路灯、探照灯；一种是加红外灯（特别是要求不能安装可见光源的场合），对于彩色CCD摄像头，对红外灯响应不够，有一些日夜两用彩色摄像头在夜间会自动转换成黑白模式。
01前端-03护罩-云台-支架万向节
目录一、防护罩二、云台三、支架和万向节，特殊环境下的支架和紧固件。
一、防护罩：======================================================防护罩是监控系统中对摄像机和镜头做防护的重要的组件。
为使摄像机和镜头可以长期、正常、稳定可靠地工作，可以在低温、高温、雨雪水、灰尘、粉尘、风沙、汽油气、瓦斯气、高压、高冲击力等情况下正常使用，而起到防风、防水、防尘、防腐蚀、防爆、防暴、防晒热、防冻等防护作用。
此外还有隐蔽、美观的作用。
有些摄像机的外壳已经具有防护罩功能的情况下，不需要另做防护罩，如红外一体摄像机。
在极少数外部环境特别好的情况下，不需要另做防护罩，如银行收银台。
某些防护罩虽然设置防拆报警功能，那是为防破坏而设，而不是为防盗而设。
防护罩一般分为通用型防护罩和特殊用途型防护罩，又可分为室内型防护罩和室外型防护罩。
一、通用型防护罩(一)按照安装环境划分可以分为室内防护罩和室外防护罩1.室内防护罩室内防护罩必须能够保护摄像机和镜头，使其免受灰尘、杂质和腐蚀性气体的污染，同时要能够配合安装地点达到防破坏的目的。
室内防护罩一般使用涂漆或经氧化处理的铝材、涂漆钢材或塑料制成，如果使用塑料，应当使用耐火型或阻燃型。
防护罩必须有足够的强度，安装界面必须牢固，视窗应该是清晰透明的安全玻璃或塑料（聚碳酸酯）。
电气连接口的设计位置应该便于安装和维护。
2.室外防护罩摄像机工作温度为-5℃～45℃，而最合适的温度是0℃～30℃，否则会影响图像质量，甚至损坏摄像机。
首先，为防止风、雨、雪、霜、沙尘等，室外防护罩密封性要高，以避免雨水进入。
同时进线口要开在防护罩的下方，避免雨水顺线缆倒流入防护罩。
在防护罩前方还应安装雨刷，以便及时清理所积雨水和污垢，使摄像机能通过玻璃，摄取清晰的图像。
罩前或玻璃上除霜器，在视窗积霜、积雪时将其融化。
其次，防护罩内应装有加热器，在温度较低的环境中进行加热，提升防护罩内部温度，确保摄像机/镜头正常工作；配置遮阳罩，内装或外装风扇可以使防护罩内空气流通，降低防护罩内的温度；室外型防护罩的辅助设备控制功能有自动控制和手动控制两种，像加热器/除霜器、风扇都是由防护罩内部的温度传感器自动启动或关闭的，而像雨刷器、清洗器等动作是由控制人员通过对控制设备的操作来实现的。
【防爆摄像机护罩】
【防爆摄像机护罩】产品型号：LHSS-1/2产品编号：LHX-H12/C/SS防爆等级：ExdIIC防护等级：IP66产品材质：不锈钢304 或316L产品重量：8kg安装方式：固定支架、电动云台、半固定云台方式安装【防爆摄像机护罩产品介绍】防爆摄像机护罩爆标志为ExdIICT6，是一款专为特殊环境设计的防腐，防爆产品，先进制造工艺，凭借成熟的技术团队，使得产品的质量和性能在国内外同类型的产品处于领先地位、稳定性强。
是工业电视监控系统中必不可少的组件，深受用户者好评。
产品符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》；GB3836.2－2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》；适用环境：具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸气与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所，产品广泛应用用于石油、化工、矿产、加气站、加油站、炼钢厂、医药、航天、轮船、军工、酒精厂、粮仓、油罐车等多个行业用于恶劣的具有易燃易爆腐蚀的粉尘气体环境中。
【防爆摄像机护罩特点描述】1 防爆摄像机护罩应用在腐蚀气体、粉尘恶劣环境中配合各类摄像机，防爆电动云台，达到监控现场的目地；它持久经考验，广受客户得信赖2 采用优质不锈钢304 或316L材料制造，产品工艺采取烤漆、喷涂，外形美观；满足各类环境的需求，在25℃到+70℃温度条件下长时间稳定工作3 视窗采用坚固的钢化平板玻璃，光通率高且在坚固耐用的同时，保证了图像的清晰4 采用纳米隐形雨刷功能，不粘水，不粘油，排斥灰尘5 可安装带定焦或变焦镜头的摄像机、一体化摄像机6 护罩后部有2个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接7 DC12V /AC220V可选供电8 2个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接9 室内、室外安装，全天候使用10 安装方便，维护简单，可选用防爆摄像机专用固定支架、电动云台、半固定云台方式安装【防爆摄像机护罩详细参数】防爆摄像机护罩认证（合格证号：CNEx13.4163）型号LHSS-1/2 产品编号LHX-H12/C/SS防爆标志ExdIIC 防护等级IP66机械指标产品材质不锈钢304 或316L 视窗厚度/面积8mm出线孔数量 2 出线孔螺纹规格G-1/2重量8kg 外形尺寸￠114mm×360mm 防爆摄像机护罩配备各类摄像机，防爆电动云台内径尺寸￠104mm×360mm 安装方式防爆摄像机专用固定支架、电动云台、半固定云台电气指标供电电压DC12V /AC220V可选工作电流＜2000mA功耗≤10W 大气压力86~106KPa相对湿度≤95%RH（+25℃）环境温度-25℃~ +70℃备注*防爆摄像机护罩配套：防爆摄像机专用支架，防爆挠性连接管*防爆摄像机护罩配备定焦或变焦镜头的摄像机、一体化摄像机。
室外高清小型摄像机防护罩
室外高清小型摄像机防护罩室外高清摄像机防护罩确保在所有环境条件下的整体保护。
通过侧孔可方便地接触到摄像机与缆线。
与防护罩随附的是理线架和遮阳板。
防护罩由技术类聚合物制成，符合 IP66 等级要求。
防护罩还使用氯丁橡胶密封垫与密封环，确保最大限度的耐候性能。
主要特性[16.7]424.2[4.3]109[3]77[1.2]31[11.8]300[5.5]138.7[11.8]300[9.8]250[2.8]70[2.8]70[2.8]70[4.6]118[3.3] 84[2.6]65[1.6]40[2.4]62[1.2]31[0.9]24[15.4]391[4]101[1.1]27[3.7]95[2.2]57[2.4]60[5.7]146可用区域可用区域附件机械电气环境可供附件认证订购信息© 2014-2016，Avigilon Corporation。
保留所有权利。
AVIGILON 和 AVIGILON 徽标是 Avigilon Corporation 的商标。
本文档提及的其他产品名称可能是其各自所有者的商标。
本文档的商标旁边中缺少符号 ™ 和 ® 并不是对相关商标所有权的放弃权项声明。
Avigilon Corporation 利用在美国及全球其他司法体系中发布的专利保护其创新：/patents. 除非以书面形式明确说明，否则 Avigilon Corporation 或其许可方的任何版权、工业设计、商标、专利或其他知识产权均不授予许可。
规格ES-HD-HWS-SM。
摄像机防护罩基本知识
摄像机防护罩基本知识据所周知，防护罩是监控系统中重要的组件。
防护罩的材料主要有铝质、合金、挤压成型、不锈钢等,它是保证摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。
摄象机防护罩的选择，首先是要包容所使用的摄象机加镜头，并留有适当的富余空间，其次是依据使用环境选择适合的防护罩类型，在此基础上，将包括防护罩及云台在内的整个摄像前端之重量累计，选择具有相应承重值的支架。
还要看整体结构，安装孔越少越利于防水，再看内部线路是否便于联接，最后还要考虑外观、重量、安装座等等。
在防护罩中，除了用于一体化摄像系统的球形防护罩外，还有圆柱形、长方形等不同形状，应用场合有室内型和室外型两大类。
室内摄象机防护罩以装饰性、隐蔽性和防尘为主要目标，而室外型因属全天候应用，要能适应不同的使用环境。
通用型防护罩按照安装环境划分可以分为室内防护罩和室外防护罩1.室内防护罩室内防护罩必须能够保护摄像机和镜头，使其免受灰尘、杂质和腐蚀性气体的污染，同时要能够配合安装地点达到防破坏的目的。
室内防护罩一般使用涂漆或经氧化处理的铝材、涂漆钢材或塑料制成，如果使用塑料，应当使用耐火型或阻燃型。
防护罩必须有足够的强度，安装界面必须牢固，视窗应该是清晰透明的安全玻璃或塑料（聚碳酸酯）。
电气连接口的设计位置应该便于安装和维护。
室内用防护罩，这种防护罩结构简单，价格便宜。
室内摄象机防护罩以装饰性、隐蔽性和防尘为主要目标,其主要功能是防止摄像机落灰并有一定的安全防护作用，如防盗、防破坏等。
2.室外防护罩室外用防护罩，这种防护罩一般为全天候防护罩，即无论刮风、下雨、下雪、高温、低温等恶劣情况，都能使安装在防护罩内的摄像机正常工作。
室外型因属全天候应用，要能适应不同的使用环境,因而这种防护罩具有降温、加温、防雨、防雪等功能。
同时，为了在雨雪天气仍能使摄像机正常摄取图像，一般在全天候防护罩的玻璃窗前安装有可控制的雨刷。
目前较好的全天候防护罩是采用半导体器件加温和降温的防护罩。
监控摄像机防护罩的分类
从大的方面来讲主要有两种：其一通用型监控摄像机防护罩；其二特殊用途监控摄像机防护罩
通用型监控摄像机防护罩又包含以下几类：
①矩形防护罩②球型防护罩③角装防护罩
其二特殊用途监控摄像机防护罩有可分为以下几类：
①高安全度防护罩②电梯用特殊防护罩③高防尘防护罩④防爆防护罩⑤高压防护罩⑥高温防护罩
我们简单的看看这几种监控摄像机防护罩的相关知识。
我们看看通用型监控摄像机防护罩中比较典型的两例：
①矩形防护罩：矩形防护罩是监控系统最为常见的防护罩，成本低、结实耐用、尺寸多样、样式美观。
③角装防护罩：角装防护罩是专为室内墙角（两面墙和天花板的结合处）设计的防护罩。
特殊用途监控摄像机防护罩我们主要看一下几个：
②电梯用特殊防护罩：这是专为电梯使用，经过硬化处理设计的护罩。
该护罩用不锈焊接钢制成具有防撬功能、引入线在护罩背面，一般人无法触及；视窗是耐磨损的聚碳酸酯。
摄像机最佳指向是与两面互相垂直的厢壁各成45°角，同时与天花板平面成向下45°角，在水平视场角超过90°（广角）时可以观察整个轿厢，不会有任何死角。
⑥高温防护罩：高温防护罩是指摄像机应用在大于40℃，靠自然对流和辐射换热不能达到正常工作温度的环境时，保护摄像机、镜头正常工作的护罩。
其次我们再来看看我们在监控设计的时候这些防护罩有什么样的功能呢？
为了保证监控摄像机、镜头工作的可靠性，延长其使用寿命，必须给监控摄像机装配具有多种特殊性保护措施的外罩（防护罩）。
除此之外，防护罩还可以尽量防止对监控摄像机和镜头的人为破坏sl y123.om。
监控摄像机防护罩分类介绍9
我们接触的很多项目都要求带防护罩的摄像机，而且还要求防护等级，那么市场上到底有哪些种类的额防护罩呢？正文：一、概述室外防护罩一般具有高度密封、耐高寒、耐酷热、抗风沙、防雨雪等特点，满足了大部分的需求但是对于高度恶劣的环境已经满足不了需求，此时的摄像机护罩具备以上特点外，还需要防砸、抗冲击、防腐蚀，甚至需要在易爆环境下使用，因此监控工程必须使用具有高安全度的特殊护罩。
所以对于护罩的选择也是一大问题，那么监控安装中护罩的分类情况如何呢？二、防护罩的种类1、高压护罩高压护罩可在有害大气中使用。
通过在机壳内填充加压惰性气体，可以达到国家防火协会的要求。
这种护罩采用经过耐腐蚀处理的厚壁铝材制造，视窗为1/2英寸厚的回火抛光玻璃。
护罩中填充压力为15磅/平方米的低压氮气。
氮气是完全惰性的，可以避免护罩内的电火花或电气故障引起的故障。
护罩本体与外盖之间垫有密封用的O型密封圈。
所有的电气连线都要经过气密型密封圈引出。
2、高防尘护罩高防尘护罩与通用护罩类似，不同的是这种护罩与外界完全隔绝，可以在多沙和多灰尘的环境使用，如果使用不锈钢材料还可以用于腐蚀性的环境中。
视窗材料是回火玻璃，可提供最大的安全性、耐腐蚀和耐磨损性。
为避免罩内温度过高，常配有遮阳罩和风扇，也可以通过经过过滤的外部压缩空气源来维持找内温风冷系统仍然使用的是空气流动冷却原理，采用强迫通风的方式将冷却剂（净化空气）送入防护罩或防护罩隔层中，将防护罩内热量带出，达到冷却目的。
强迫通风冷却系统有直接冷却和间接冷却两种。
在环境温度大于80℃（如加热炉、炼钢炉等）靠强迫风冷已无法控制温升时，可采用强迫水冷系统。
水的导热系数和比热均比空气要大，因此与风冷相比，大大减少了有关换热环节的热阻，提高了换热效率。
护罩含有内建的水夹套，可以有效地将摄像机和镜头与外界环境隔离。
根据用途的不同，材料可以是铝材或者不锈钢。
护罩内部装有风扇，使罩内空气往复循环，以提高热传递效率。
安防系统工程技术-前端部分-基础知识云台 防护罩
防护罩的种类
视频监控系统
1-2 摄像部分——云台支架防护罩
室内防护罩 室内防护罩的功能除保护摄像机防灰尘外，还有隐蔽作用，
能使监视场合和对象不易察觉。
• 铝合金材料外型美观 • 可放多种三可变镜头 • 非常适用于银行柜员机安装
视频监控系统
1-2 摄像部分——云台支架防护罩
室外防护罩
室外防护罩的主要功能有防晒、防雨、防尘、防冻、防凝露等。
室内型云台
室外型云台 防爆云台
耐高温云台
水下云台
视频监控系统
1-2 摄像部分——云台支架防护罩
从其回转的特点上来分类
有只能左右旋转的水平云台和既能左右旋转，又能上下旋转的 全方位云台。
视频监控系统
1线遥控和无线遥控两种。 常用的云台是室内和室外全方位有线遥控的普通云台。
补充：摄像机的选择 • 应考虑体积小、重量轻、寿命长，便于现场安装与检修。 • 监视目标的最低环境照度至少应高于摄像机最低照度的50倍。
视频监控系统
1-2 摄像部分——云台支架防护罩
• 如果被观察目标本身没有明显的色彩标志和差 异，最好用黑白摄像机。 • 监视目标逆光摄像时，宜选用具有逆光补偿的 摄像机。
安防系统工程技术
视频监控系统 云台 支架 防护罩
南京工业职业技术学院 在线开放课程团队
回忆
1 2
摄像机镜头的技术参数有哪些？
如何为摄像机选择镜头？ 应该考虑哪些方面？
1-2 摄像部分
摄像机
镜头
云台
支架
防护罩
1-2 摄像部分——云台支架防护罩
云台和支架 防护罩
视频监控系统
1-2 摄像部分——云台支架防护罩
视频监控系统
EH3512 EH3515 系列防护罩 说明书
C478 / REVISED 1-06国际标准化组织认证企业；ISO 9001质量体系EH3512/EH3515 系列防护罩全天候，小型产品特性•经济型•小型，设计新颖•压铸铝结构•前开式铰链封盖•后部连接，锁定插销•电缆接入封圈以及安装孔位于护罩的底部•为室内/外应用设计•便于维护和安装•有工厂安装的低耗电加热，风扇和除霜器或者加热除霜器型号可供选择EH3508 系列 是用于室内外的经济型摄像机防护罩，压铸铝结构。
EH3512 下机体长度为12.75 英寸 (32.38 cm) ，EH3515 罩体长度较短小，长度为15.75 英寸 (40.00 cm)。
该系列护罩适用于摄像机以及定焦或电动变焦镜头(带有或不带自动光圈功能) 。
前铰链盖提供了可以方便拆卸的摄像机板。
底部有2个可调(PG13.5)电缆密封套，可以方便的安装电源和视频线。
后链锁插销可用于各种大小的挂锁以确保安全性。
现场安装的任选附件包括加热/除霜器，风扇和遮阳罩。
防护罩可在工厂订货时加上一个24 V, 120 V 或者 230 V 的加热－除霜器和风扇或仅加上加热器－除霜器。
EH3512 和 EH3515 最适用于中小型摄像机，可以安装到PT270/PT280系列上(室内)，PT570/PT680系列(室外)云台或任何兼容的安装支架上。
带遮阳罩的EH3512防护罩和 EM3512安装美国专利#307,915IP66型号*最大耗电量不包括摄像机耗电。
机械构造摄像机安装可调摄像机板上的多孔；安装在线槽中的摄像机板易于拆卸，如需提高摄像机的高度，可以将其倒装最大摄像机尺寸接受摄像机和镜头组合* (包括BNC接头)可达：2.87" W x3.00" H(7.28 x 762 cm) 以及下列长度：EH351210.25" (26.03 cm)EH3512-1/-2/-39.00" (22.86 cm)EH3512-1HD/-2HD/-3HD10.00" (25.40 cm)EH351513.25" (33.66 cm)EH3515-1/-2/-312.00" (30.48 cm)EH3515-1HD/-2HD/-3HD13.00" (33.02 cm)视窗厚度0.187英寸(4.76 mm) Lexan®视窗面积EH3512/EH3515 2.25" H x 2.63" W (5.71 x 6.68 cm)所以其它型号直径圆周 2英寸 (5.08 cm)电缆接入底部2个 PG13.5 压缩密封管；最大导线直径 0.47英寸 (1.19 cm)电缆穿孔0.875英寸 (2.22 cm) 直径接线头；压缩密封套拆卸时，可接受 0.5英寸(1.27 cm) 套管接头插销3号连接－锁链定；不锈钢制；可使用扣锁固定(不提供)*假设镜头长度调至最大。
室外监控摄像机防护罩分类
室外监控摄像机防护罩分类摄像机防护罩依照设备环境能够分为室内防护罩和室外防护罩。
1.室内摄像机防护罩室内防护罩通常次啊用涂漆或许氧化处理的铝合金、涂漆钢材或许塑料制成。
假定是塑料，出于防火思考有必要选用阻燃资料。
室内防护罩有必要确保摄像机和镜头避免尘土、杂志和腐蚀性气体的污染，有必要有满意的强度放损坏，设备有必要健旺，视窗应中选用高通透性高硬度的玻璃或许碳酸聚酯等资料。
电器联接接口方案应当合理，便当维护和设备。
2.室外摄像机防护罩监控摄像机作业温度通常在-5℃～60℃之间，最合适的温度在0℃～30℃。
在过高或过低的环境温度中都会影响摄像机的功用，乃至损坏监控摄像机。
室外环境相对室内环境愈加凌乱，通常央求防护罩要习气全天候风霜雨雪沙尘等恶劣气候环境。
因而室外防护罩的方案构造愈加凌乱，比方需求装备遮阳罩、设备电扇、加热器、雨刮、清洗器等辅佐设备。
室外摄像机防护罩密封功用央求较高，密封圈需求愈赶忙固，进线口需求开在防护罩的下方，加装电扇是为了让摄像机防护罩内空气能够对流，下降罩内温度，加装加热器是为了跋涉罩内温度，让摄像机在低温环境中能够正常作业。
电扇，加热器等设备能够手动或许由防护罩的温度感应器主动操控，而雨刮和清洗机则由作业人员手动操控。
从质料来说，室外防护罩通常选用合金、带涂层的钢材，不锈钢、塑料等。
制作资料有必要能够耐受紫外线的照耀，不然回很快呈现裂纹、褪色、强度下降一级老化景象。
在需求防护罩经用、具有高安全度、可抵挡人为损坏的环境中应当运用不锈钢防护罩；经过恰当处理的铝防护罩也是一种功用优异的防护罩，处理办法有三种：聚氨酯烤漆、阳极氧化、阳极氧化加涂漆。
在有腐蚀性气体的环境中不该当挑选铝制或钢制协作；在盐雾环境中应运用不锈钢或分外塑料制成的防护罩。
别的为添加防护罩的安全功用，避免人为损坏，许多防护罩上还装有防拆开关，一旦防护罩被翻开将宣告报警信号。
摄像机防护罩依照形状能够分为以下几种：1.枪式防护罩枪式防护罩是监控体系最为多见的防护罩，本钱低、健旺经用、规范多样、款式漂亮。

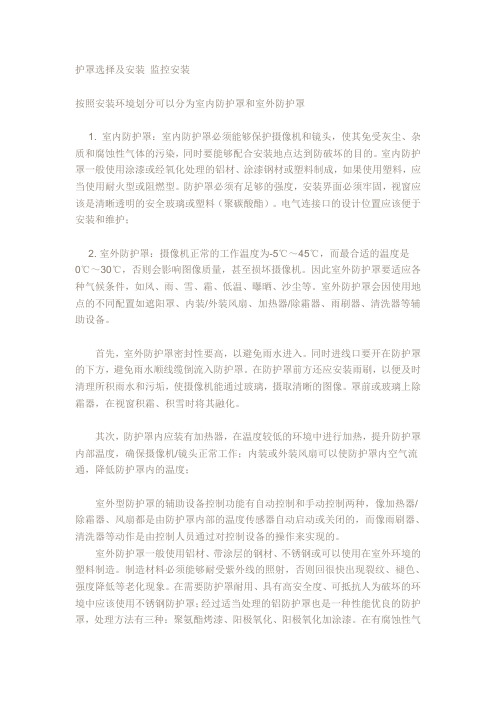

护罩选择及安装
护罩选择及安装监控安装按照安装环境划分可以分为室内防护罩和室外防护罩1. 室内防护罩：室内防护罩必须能够保护摄像机和镜头，使其免受灰尘、杂质和腐蚀性气体的污染，同时要能够配合安装地点达到防破坏的目的。
室内防护罩一般使用涂漆或经氧化处理的铝材、涂漆钢材或塑料制成，如果使用塑料，应当使用耐火型或阻燃型。
防护罩必须有足够的强度，安装界面必须牢固，视窗应该是清晰透明的安全玻璃或塑料（聚碳酸酯）。
电气连接口的设计位置应该便于安装和维护；2. 室外防护罩：摄像机正常的工作温度为-5℃～45℃，而最合适的温度是0℃～30℃，否则会影响图像质量，甚至损坏摄像机。
因此室外防护罩要适应各种气候条件，如风、雨、雪、霜、低温、曝晒、沙尘等。
室外防护罩会因使用地点的不同配置如遮阳罩、内装/外装风扇、加热器/除霜器、雨刷器、清洗器等辅助设备。
首先，室外防护罩密封性要高，以避免雨水进入。
同时进线口要开在防护罩的下方，避免雨水顺线缆倒流入防护罩。
在防护罩前方还应安装雨刷，以便及时清理所积雨水和污垢，使摄像机能通过玻璃，摄取清晰的图像。
罩前或玻璃上除霜器，在视窗积霜、积雪时将其融化。
其次，防护罩内应装有加热器，在温度较低的环境中进行加热，提升防护罩内部温度，确保摄像机/镜头正常工作；内装或外装风扇可以使防护罩内空气流通，降低防护罩内的温度；室外型防护罩的辅助设备控制功能有自动控制和手动控制两种，像加热器/除霜器、风扇都是由防护罩内部的温度传感器自动启动或关闭的，而像雨刷器、清洗器等动作是由控制人员通过对控制设备的操作来实现的。
室外防护罩一般使用铝材、带涂层的钢材、不锈钢或可以使用在室外环境的塑料制造。
制造材料必须能够耐受紫外线的照射，否则回很快出现裂纹、褪色、强度降低等老化现象。
在需要防护罩耐用、具有高安全度、可抵抗人为破坏的环境中应该使用不锈钢防护罩；经过适当处理的铝防护罩也是一种性能优良的防护罩，处理方法有三种：聚氨酯烤漆、阳极氧化、阳极氧化加涂漆。
摄像机镜头防护罩的安装
摄像机镜头防护罩的安装1．摄像机、镜头的选择考虑到学校工业中心晚上没有灯光光线不充分仅监视景物的位置或移动，考虑使用低照度黑白摄像机；摄像范围局限在楼梯口较小的范围，选用定焦镜头。
2．摄像机、镜头、支架和防护罩的安装（1）拿出支架，预备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
（2）拿出摄像机和镜头，根据事先确定的摄像机镜头型号和规格，认真装上镜头（红外摄像机和一体式摄像机不需安装镜头）。
安装镜头时，首先去掉摄像机及镜头的爱护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。
对于自动光圈镜头，还应将镜头的掌握线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则临时不需校正其平衡状态（只有在后焦聚调整完毕后才需要最终校正其平衡状态。
详细步骤如下：1）卸下镜头接口盖。
2）镜头安装：逆时针方向转动松开定位截距可调环上的一颗螺钉，然后将环按 C 方向（逆时针）转动究竟。
否则，在摄像机上安装镜头时，可能会对内部图像感应器或镜头造成损坏。
3）必需依据镜头的类型将镜头选择开关置于摄像机的一侧。
假如安装的镜头是DC 掌握类型，则将选择开关置于“DC”，假如是视频掌握类型，则切换到“VIDEO”。
4）依据镜头类型，旋转焦距调整螺丝调整焦距。
留意不要用手碰镜头和CCD，确认固定坚固后，接通电源，连通主机或现场使用监视器、小型视频机等调整好光圈焦距。
（3）拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，根据事先确定的位置，装好支架。
检查坚固后，将摄像机根据商定的方向装上；（确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果）。
（4）假如在室外或室内灰尘较多，需要安装摄像机护罩，在其次步后，直接从这里开头安装护罩。
YA4E15d 全天候摄像机爆防护罩 说明书
全天候摄像机防爆防护罩用户手册YA4E15d感谢您选用本公司的产品，请您在使用本产品前仔细阅读用户手册，本用户手册将为您提供正确的安装和使用说明。
版权声明：本用户手册版权归天津市亚安科技股份有限公司所有，未经本公司许可，任何机构和个人不得抄录，转载其中全部或部分内容。
天津市亚安科技股份有限公司保留因产品性能改进而对本用户手册修改和更新的权利，更新内容恕不一一通知用户。
您在使用过程中如遇到本手册未能述及的问题，请与本公司或本公司的合法经销商联系。
您可以随时登录本公司的网站，了解相关产品的最新消息。
目录1安全注意事项 (1)1.1警告 (1)1.2注意 (2)2 产品介绍 (2)2.1产品应用 (2)2.2 术语 (2)2.3产品命名 (3)2.4产品特点 (3)2.5技术参数 (3)2.5.1产品技术参数 (3)2.5.2 引用标准 (5)3安装 (5)3.1 安装前确认 (5)3.1.1 配件确认 (5)3.1.2 外部保护装置确认 (6)3.2 安装准备 (6)3.2.1 结构说明 (6)3.2.2 安装人员要求 (7)3.2.3 安装工具 (7)3.2.4 安装遮阳罩 (7)3.2.5 检查安装地点及安装空间 (8)3.2.4 线缆准备 (9)3.3 开始安装 (11)3.4 通电调试 (13)附录一日常维护 (14)附录二简易故障维修 (15)附录三键盘修改地址、波特率及恢复出厂设置方法 (16)1安全注意事项1.1警告1.1.1安装本设备之前，请仔细阅读说明书。
1.1.2应遵守设备和使用手册上的所有警告事项。
1.1.3在擦拭前，先断开电源，勿用液体或喷雾式清洁剂，请用湿布擦拭。
1.1.4本设备应使用用户手册规定的电源种类和电压，如安装地点的电源和电压不明确，请与经销商或我公司联系。
1.1.5保护好电源线，尤其插头和摄像机的软线处。
1.1.6 为防止雷击，请安装避雷器。
1.1.7 为防止造成火灾或触电危险，请不要让设备的安装线缆过长产生过载。
用户手册AXIST92X10摄像机防护罩
用户手册AXIS T92X10摄像机防护罩1.特点T92X10为全天候中型室内/外用防护罩，采用全压铸铝合金外壳，防紫外线粉末涂装，配套支架使用可实现管内隐蔽走线，防止恶意破坏。
侧开式结构，安装方便。
2.产品规格项目规格型号T92X10适用环境室外产品名称摄像机防护罩输入电压AC24V功率24VAC：MAX30W适应环境温度:-30℃~+50℃湿度:0~95%恒温装置工作温度加热片:ON4℃±3℃风扇:ON45℃±5℃净重主要材质2.4KG外壳：铝合金窗口：透明玻璃防护级别IP66IP67尺寸外部内部146(W)x130(H)x430(D)mm70(W)x77(H)x260(D)mm 安装配件1/4-20UNC螺丝(2个)弹簧垫圈(1个)六角扳手（1个）橡胶棒(2个）定位销(1个)3.外观尺寸图单位：mm4.注意事项●避免安装在有易燃易爆气体或腐蚀气体存在的场所。
●防护罩内安装时不要遗漏任何金属类的东西，可能会导致致使的短路及火灾。
●安装时请注意所购产品电压，切勿接错电源5．安装方式●将支架固定在墙面后，防护罩固定在支架头部，锁紧下部螺丝，螺丝为1/4"-20UNC.支架与防护罩固定示意图：用1/4-20UNC螺丝将支架固定在防护罩底部●用配件包中所配六角扳手将防护罩侧面的两个螺丝拧开，打开上盖。
●将摄像机安装平台螺丝拧开后取下摄像机平台，安装摄像机(安装螺丝及弹簧垫圈，定位销，配件包中已配)，摄像机位置可调节。
●定位销的作用是防止摄像机左右晃动，请按照上图所示放在摄像机平台底部，并将定位销的柱子插入摄像机底部的对应圆孔，用螺丝将其和摄像机锁死。
●按照说明书中的接线图接好电源。
●安装完成后关上防护罩用六角扳手将螺丝完全拧紧，一定要拧紧，否则会导致漏水。
本防护罩出线孔可选择连接3根线材进入内部，适合线材直径为φ3～φ7.5mm,要求如上图右示,未走线材孔位一定要用所附橡胶棒堵住以防漏水。
infinova V1407系列 室内 室外大型摄像机防护罩 说明书
30Infinova 51 Stouts Lane, Monmouth Junction, NJ 08852, U.S.A. www T el:1-888-685-2002(USAonly),1-732-355-9100Fax:********************************Infinova (HK) : 852-******** (T el) 深圳代表处：86-755-82873400 (T el) 北京代表处：86-10-62171641 (T el) 上海代表处：86-21-64733835 (T el) www.infinova.产品特点●室内／室外安装，与固定安装支架及云台一起使用●压铸铝结构●气动支撑杆辅助前开式顶盖●护罩底部有两个密封电缆入口●两个安全锁扣连接●便于维护及安装工作●可按现场需要选择安装风扇、加热器、遮阳罩、雨刷等●选用风扇和加热器可有效降温、加热摄像机，并可除雾，除霜●选用遮阳罩可降低内部温度 ３℃～５℃定购信息V1407-16全天候防护罩，长度为５８４ｍｍV1407-16S 全天候防护罩，长度为５８４ｍｍ，带遮阳罩V1407-16SHB 全天候防护罩，长度为５８４ｍｍ，带气动支撑杆、自动风扇、自动加热器及遮阳罩V1407-22全天候防护罩，长度为７３６ｍｍV1407-22S 全天候防护罩，长度为７３６ｍｍ，带遮阳罩V1407-22SHB全天候防护罩，长度为７３６ｍｍ，带气动支撑杆、自动风扇、自动加热器及遮阳罩与防护罩一起定购的附件将在厂家安装。
把附件和防护罩的型号名称结合在一起是为了形成完整的产品型号 例如： Ｖ１４０７－２２ＳＨＢＷ是一个带遮阳罩、加热器、风扇、２４ＶＡＣ雨刷的２２英寸的Ｖ１４０７。
V1407系列室内／室外大型摄像机防护罩31Infinova 51 Stouts Lane, Monmouth Junction, NJ 08852, U.S.A. www T el:1-888-685-2002(USAonly),1-732-355-9100Fax:********************************Inf inova (HK) : 852-******** (T el) 深圳代表处：86-755-82873400 (T el) 北京代表处：86-10-62171641 (T el) 上海代表处：86-21-64733835 (T el) www.产品描述Ｖ１４０７系列适用于室内／室外的大型摄像机护罩，压铸铝结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机防护罩知识
可靠性, 防护罩, 知识
为了保证摄像机、镜头工作的可靠性，延长其使用寿命，必须给摄像机装配具有多种特殊性保护措施的外罩，称之外，防护罩还可以尽量防止对摄像机和镜头的人为破坏。
与云台设备相似，防护罩一般分为通用型和特殊用途内型和室外型。
一、通用型防护罩
室内防护罩必须能够保护摄像机和镜头，使其免受灰尘、杂质和腐蚀性气体的污染，同时要能够配合安装的目的。
室内护罩一般使用涂漆或经阳极氧化处理的铝材、涂漆钢材、黄铜或塑料制成，如果使用塑料，应当使型。
防护罩必须有足够的强度，安装界面必须牢固，视窗应该是清晰透明的安全玻璃或塑料(聚碳酸酯)。
电气连应该便于安装和维护。
摄像机工作温度为-5 ℃～45 ℃，而最合适的温度是0 ℃～30 ℃，否则会影响图像质量，甚至损坏外型防护罩要适应各种气候条件，如风、雨、雪、霜、低温、曝晒、沙尘等。
室外型防护罩会因使用地点的不内装/ 外装风扇、加热器/ 除霜器、雨刷器、清洗器等辅助设备。
首先，室外防护罩密封性要高，以避免雨水进入。
同时进线口要开在防护罩的下方，避免雨水顺线缆倒流护罩前方还应安装雨刷，以便及时清理所积雨水和污垢，使摄像机能通过玻璃，摄取清晰的图像。
罩前或玻璃上积霜、积雪时将其融化。
其次，防护罩内应装有加热器，在温度较低的环境中进行加热，提升防护罩内部温度，确保摄像机/ 镜装或外装风扇可以使罩内空气流通，降低防护罩内的温度；在多风沙少雨水的地点还要考虑配置清洗器，以便和对视窗玻璃进行清洁，保证图像监视效果。
室外型防护罩的辅助设备控制功能有自动控制和手动控制两种，像加热器/ 除霜器、风扇都是由防护罩器自动启动或关闭的，而像雨刷器、清洗器等动作是由控制人员通过对控制设备的操作来实现的。
室外护罩一般使用铝材、带涂层的钢材、不锈钢或可以使用在室外环境的塑料制造。
制造材料必须能够耐否则回很快出现裂纹、褪色、强度降低等老化现象。
在需要护罩耐用、具有高安全度、可抵抗人为破坏的环境中护罩；经过适当处理的铝护罩也是一种性能优良的护罩，处理方法有三种：聚氨酯烤漆、阳极氧化、阳极氧化加性气体的环境中不应该选择铝制或钢制互助；在盐雾环境中应使用不锈钢或特殊塑料制成的护罩。
监控系统中的防护罩种类繁多，一般可按照其形状分为矩形护罩、墙壁或天花板用护罩、球型护罩、角装护
(一)矩形护罩
矩形护罩是监控系统最为常见的防护罩，成本低、结实耐用、尺寸多样、样式美观。
室内型矩形护罩不需锈处理，一般使用涂漆或阳极氧化处理的铝材、钢材或高抗冲塑料，如聚氯乙烯( PVC )、工程塑料( ABS )或聚碳酸等材料。
矩形防护罩的开启结构有顶盖拆卸式、前后盖拆开式、滑道抽出式、顶盖撑杆式、铰链悬吊式、顶盖滑动式式都是以安装、检修、维护方便为目的。
(二)球型护罩
球型护罩有半球型和全球型两种，一般室外应用大多采用全球型球罩，室内应用中则会根据现场环境选择罩。
全球型防护罩一般使用支架悬吊式或吸顶式安装，半球型防护罩最常见的是吸顶式和天花板嵌入式安装。
能够为罩内镜头提供场景光线的塑料球罩有三种：透明、镀膜(镀有半透明的铝或铬)和茶色。
在球罩只作镜头而不需要隐蔽摄像机的指向时，常采用透明球罩。
透明球罩的光线损失最小( 10% 到15% )。
如果希望向，以获得附加的安全效果，就需要选用镀膜或茶色球罩。
光线通过镀膜球罩后回衰减约两个f-stop (约相当茶色球罩相对来说效果较好，光线衰减只有约1 个f-stop ，约50% 。
与矩形护罩视窗使用的平面塑料或玻璃的出色光学质量和透光性能不同，所有球罩都会给图像带来一定程高质量的球型护罩的光学失真很小。
摄像机的轴线必须与球罩相交点的外切平面垂直，这样失真至少是均匀的，镜头的焦距产生微小的变化，这种变化一般是不易察觉或者不另人生厌，否则图像会出现水平或垂直方向的拉伸装有云台是摄像机经常转动时，图像的失真就很容易被发现。
因此，光学失真是检验球罩的重要指标。
室外型的球罩也和矩形护罩相似，除了密封防护等级要满足室外环境使用外，内部装有风扇、加热器等装境温度的变化。
由于球罩不能像矩形护罩那样安装雨刷器，因此一般都配有如防雨檐或其它类似的装置，以防止罩滴落，形成水渍，同时还具有一定的遮阳效果。
(三)角装护罩
角装护罩是专为室内墙角(两面墙和天花板的结合处)设计的护罩。
一般安装在面积较小的房间或厅内、电或监狱的囚室内。
摄像机倾斜安装在角装护罩内，指向天花板下面的监视区域，护罩的观察窗口与镜头轴线相垂直。
还有一特殊，摄像机在防护罩内指向天花板的上方，摄像机上方装有前表民反射镜，可以将天花板下的场景反射给摄像置可以上下左右调整，以改变摄像机的视场范围。
由于反射镜的场景图像是倒像，因此摄像机必须颠倒安装。
(四)嵌入式护罩
嵌入式护罩通常在天花板和墙上，部分外露，部分内藏。
这种防护罩适合需要较为隐蔽安装的场合。
另外为增加防护罩的安全性能，防止人为破坏，很多防护罩上还装有防拆开关，一旦防护罩被打开将发出报。
