电流互感器相关注意事项(07_10_05)
电流互感器和电压互感器使用时注意事项
电流互感器和电压互感器使用时注意事项
使用电流互感器和电压互感器时：把握安全，注意安装与应用。
电流互感器和电压互感器使用时应注意以下几点：
1. 使用之前，应先根据《维护和安装技术规范》做好安装准备工作，
并且需要熟悉变压器的结构和参数。
2. 电流互感器和电压互感器的安装位置应与变压器的安装位置保持一致，否则可能会影响到其功能的可靠性。
3. 按要求安装电流互感器和电压互感器时，应避免强磁场干扰，以减
少误测量和准确度降低。
4. 电流互感器和电压互感器在安装时应严格按照规定输出端进行连接，以确保准确度。
5. 电流互感器和电压互感器安装时需要将底座和环芯部分连接，环芯
必须严格垂直安装。
6. 在安装电流互感器和电压互感器时，可选择氢锡焊条来完成，以确保密封性和机械强度。
7. 电流互感器和电压互感器必须在安全的接地系统上安装，以防止出现安全问题。
8. 在使用电流互感器和电压互感器时，需要定期进行校准；这可以使测量仪器具备多种应用及更高精度的测量能力。
9. 为了使电流互感器和电压互感器的使用寿命最大化，必须确保它们处在有利的工作环境，避免强烈振动和冲击。
10. 如果需要拆装电流互感器和电压互感器，应先将其切断，待冷却以后再重新安装使用。
电流互感器运行中应注意什么事项
1.电流互感器运行中应注意什么事项？答：（1）严禁将电流互感器二次开路，其接地良好，可靠。
2)接头无过热，无声响无异味。
3）瓷质部分清洁完整，无破损和放电现象。
（4）注油电流互感器油面正常，无漏油现象。
2.正常运行中的变压器应发出什么声音？答：均匀而平稳的‚嗡嗡‛声.3.变压器声音增大是为什么？答：是由于大容量动力设备启动。
4.变压器发出高而沉重的嗡嗡声是什么引起的？答：是过负荷引起。
5.变压器发出强烈而又不均匀的嗡嗡声是为什么？答：是个别零件松动所致。
6.变压器发出噼啪是为什么？答：是内部接触不良或绝缘所致.7.变压器发出很大的噪音是怎么回事？答：证明系统有短路或接地.8.变压器发出粗而不均的噪音是为什么？答：证明系统有铁磁谐振.9.变压器油的作用是什么？答：器油在变压器中起散热和绝缘作用。
10.变压器油的标号表示什么？答：凝固点的温度。
11.变压器的作用是什么？答：变压器是用来改变交流电压高低，传递电功率的电器。
12.变压器的工作原理是什么？答：变压器是根据电磁感应原理工作的。
13.电力系统运行中三相中性点运行方式有几种？答：运行方式有三种：（1）中性点不接地三相系统。
（2）中性点经消弧线圈接地的三相系统。
（3）中性点直接接地的三相系统。
14.电流是如何形成的？答：导体中的自由电子在电场厂力的作用下，做有规则的定向移动，就形成了电流。
15．电力变压器瓦斯保护动作一般可能有那些故障？答:变压器内部故障.16.绝缘油在电气设备中的功能是什么？答：（1）绝缘（2）散热（3）灭弧17.变压器上层油温不易超过多少度？答：75℃18.为什么110K V及以上变压器在送电前必须将中性点接地？答：因为断路器的非同期操作引起的变压器会危机变压器的绝缘。
19.可能发生倒送电的情况有哪些？答：（1）大容量高压双电源用户倒送电。
（2）小容量高压双电源用户倒送电。
（3）低电压双电源用户倒送电（4）备用电源自投送电.(5)自发电用户倒送电20.互感器的作用是什么？答：（1）与测量仪进行配合，对线路的电压、电流、电能进行测量。
互感器使用注意事项
互感器使用注意事项一、电流互感器1、使用电流互感器时，除一次电流和额定电压需满足要求外，电流互感器还需满足短路动、热稳定性的要求。
2、运行中的电流互感器任何时候二次侧都不准开路。
若二次侧开路，因为二次电流去磁作用消失，一次电流将全部用来励磁，铁心磁密急剧增加，结果使铁芯过热烧坏互感器；另外，由于铁芯饱和，在电流互感器的二次侧产生高电压，危机人身和设备安全。
3、为防止互感器一、二次侧绕组击穿时危机人身和设备安全，互感器二次侧应该有一点可靠接地。
4、电流互感器接线时要注意互感器极性的正确性。
5、电流互感器的等级至少比仪表高一个等级。
测量电能用电流互感器一般选用0.5级；对测量精度要求较高的发电机、主变压器和特大工业用户，电能测量用的电流互感器应选用0.2级。
6、电流互感器的额定容量要选择适当；二次回路实际负荷应在互感器额定负荷和下限负荷范围内测量，才能满足一定的准确级次。
7、为了确保安全，各种测量仪表不要与继电器共用一个二次绕组。
8、保护用的电流互感器必须有足够大的10%倍数。
注：电流互感器的10%倍数是指一次电流增加到额定一次电流的n倍时，电流误差达到-10%，此时的一次电流倍数n被称为10%倍数。
10%倍数越大，表示此电流互感器的过电流性能越好。
二、电压互感器1、电压互感器的额定电压、电压比、容量、准确度等要选择适当。
2、运行中的电压互感器在任何情况下都不准短路，否则会危机系统和设备的安全运行。
3、电压互感器的二次侧有一端必须可靠接地。
这是为了防止一、二次间绝缘击穿时，一次侧的高压窜入二次侧危机人身和设备安全。
4、电压互感器接线时，要注意一、二次绕组接线端子上的极性。
5、电压互感器的一、二次侧一般都应装设熔断器作为短路保护，同时其一次侧应装设隔离开关作为安全检修用（110kV及以上电压等级除外）。
6、装设在发电机、主变压器、出线回路中计量用的电压互感器，以及所有计算电费电度表所用的电压互感器，其准确级次应为0.5级。
使用电流互感器的注意事项
使用电流互感器的注意事项一、前言电流互感器是一种常见的电力设备，用于测量高压电流，具有安全、精确等优点。
在使用电流互感器时，需要注意一些事项，以确保设备的正常运行和人员的安全。
本文将从以下几个方面介绍使用电流互感器的注意事项。
二、选型1. 选择合适的额定电流：在选型时应根据实际需要选择合适的额定电流，过大或过小都会影响设备的测量精度和使用寿命。
2. 选择合适的结构形式：根据不同场合和需求选择合适的结构形式，如分接式、无分接式等。
3. 选择可靠性高的品牌：在选购时应选择可靠性高、质量好、售后服务好的品牌。
三、安装1. 安装位置：应将电流互感器安装在干燥通风处，并远离强磁场干扰。
2. 安装方式：应按照产品说明书要求进行正确安装，并确保接线正确。
3. 接地保护：为了防止雷击或其他原因引起设备损坏或人员伤害，应对电流互感器进行接地保护。
四、运行1. 工作环境：电流互感器应在干燥、通风、温度适宜的环境下运行，避免受潮、受热等。
2. 避免过载：在使用电流互感器时，要避免超过额定电流的过载情况，以保证设备的正常运行和使用寿命。
3. 定期检查：定期对设备进行检查和维护，保持设备的良好状态。
五、维护1. 清洁保养：定期对电流互感器进行清洁保养，避免灰尘等杂物进入设备内部。
2. 更换零部件：如发现设备有损坏或老化现象，应及时更换零部件，以确保设备的正常运行。
3. 检修维护：如发现设备故障或异常情况，应及时进行检修维护，并记录相关信息以供参考。
六、安全注意事项1. 严禁私自拆卸或改装电流互感器。
2. 在使用过程中要严格按照产品说明书和操作规程进行操作。
3. 使用前应检查设备是否完好无损，并确保接线正确。
4. 在操作中要注意安全防范措施，避免触电、短路等危险。
5. 在检修维护时应断开电源，并按规定进行操作。
七、结语以上是使用电流互感器的注意事项，希望能对读者有所帮助。
在使用过程中，应注意设备的安全性和精度，遵守相关操作规程，以确保设备的正常运行和人员的安全。
电压电流互感器安装注意事项 互感器如何操作
电压电流互感器安装注意事项互感器如何操作一、电压安装注意事项：1、在投入运行前要依照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2、电压互感器的接线应保证其正确性，一一、电压安装注意事项：1、在投入运行前要依照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2、电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3、接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4、电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会显现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5、为了确保人在接触测量仪表和时的安全，电压互感器二次绕组必需有一点接地。
由于接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器显现高电压危及人身安全。
二、安装注意哪些事项：电流互感器运行时，副边不允许开路。
原因如下：1、电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1；2、电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2；3、电流互感器铁芯合磁通：Φ=Φ1+Φ2；4、由于Φ1、Φ2方向相反，大小相等，相互抵消，所以Φ=0；5、若二次开路，即I2=0，则：Φ=Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电；6、若二次开路，即I2=0，则：Φ=Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全；7、电流互感器二次线圈一端接地，就是为了防止高压不安全而实行的保护措施；因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

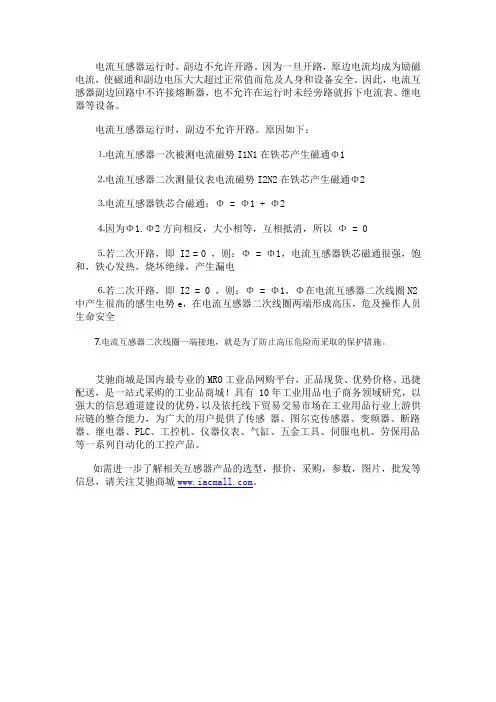

电流互感器的使用注意事项
电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。
原因如下：
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2
⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以Φ = 0
⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电
⒍若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全
⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
电流互感器的注意事项
电流互感器的注意事项电流互感器（CT）是一种用于测量交流电流的装置，广泛用于电力系统中。
在使用电流互感器时，有一些重要的注意事项需要考虑，以确保其安全可靠地工作。
以下是一些关键的注意事项：1. 应正确选择电流互感器的额定电流。
根据实际需求和系统参数选择合适的额定电流，这可以确保电流互感器在正常运行时不会过载或工作在低电流下。
2. 在安装电流互感器之前，必须确保系统已完全断电并处于安全状态。
这是为了避免任何电流流经电流互感器产生的危险。
3. 在进行电流互感器的接线时，应该确保正确连接各个电源导线和装置。
错误的接线可能导致不准确的测量结果或电流互感器的损坏。
4. 在安装电流互感器时，应避免长时间接触直接日光。
阳光会导致电流互感器温度升高，可能影响其性能和准确性。
5. 需要定期检查电流互感器的工作状态和连接。
通过检查电流互感器的外观是否损坏，以及观察指示灯和显示器是否正常工作，以确保其可靠性。
6. 需要定期校准电流互感器。
长时间使用后，电流互感器的准确度可能会逐渐下降。
通过校准可以恢复其准确性，并确保测量结果的可靠性。
7. 当电流互感器暴露在高温环境中时，需要采取必要的保护措施。
高温可能会导致电流互感器内部的绝缘材料老化，影响其性能和安全性。
8. 需要注意电流互感器的绝缘性能。
绝缘材料的损坏可能导致电流互感器产生漏电和故障，因此需要定期检查绝缘性能，并进行必要的维护和更换。
9. 需要避免在潮湿或有腐蚀性气体环境中使用电流互感器。
湿气和腐蚀性气体可能会导致电流互感器表面和内部组件的腐蚀，影响其性能和寿命。
10. 需要确保电流互感器的额定电流范围内均匀分布电流。
大范围的不均匀电流分布可能导致电流互感器的准确度下降，甚至损坏。
总之，使用电流互感器需要仔细考虑和遵循上述注意事项。
正确而谨慎地安装、连接、校准和维护电流互感器，可以确保其安全可靠地运行，并提供准确的电流测量数据。
电流互感器使用的注意事项
电流互感器使用的注意事项摘要：电流互感器是计量装置的电流变换元件，是它的重要组成部分。
其准确度直接影响到计量装置的测量精度。
因此，研究电流互感器的误差及探讨减小其误差的一些措施具有重要意义。
关键词：电流互感器；注意事项引言电流互感器是计量系统的电流变换元件，负责将高压交流电路中的大电流变换为小电流，以保护工作人员的人身安全，以及提供标准化信号，是系统的重要组成部分。
其准确度直接影响计量装置的测量精度。
因此，研究电流互感器的误差及探索减小其误差的一些措施具有重要意义。
1电流互感器误差的影响因素图2 电流互感器的误差相量图1.2材料和制造工艺相关参数的影响1）结构参数的影响结构参数L/N22S与误差成正比，结构参数值越大，误差越大。
结构参数中铁芯的截面积S、平均磁路长度L和二次绕组N2的数量与电流互感器的几何尺寸有关，并且这些参数相互影响。
增加S，会减少磁通密度，减小励磁电流，从而减小误差，但也减少了N2，且导致L的增加；而增加N2，会增大阻抗Z2、铁芯窗口及L。
只有将L/N22S值减小到最小，才能将误差控制到误差限值范围内。
2）铁芯磁导率的影响铁芯磁导率μ与误差成反比，铁芯的磁导率越高，误差越小。
芯材要选用高磁导率材料，如超微晶体，坡莫合金等新材料。
在保持磁通密度不变的同时，选择合适的安匝数还可以改善电流互感器误差。
1.3电流频率的影响正常情况下，电力系统的频率变化很小，频率对误差的影响可忽略不计。
Z2、Z、α和θ会随着频率f的改变而改变，所以当电流互感器运行在非额定频率的系统中时，就要考虑频率对误差的影响。
2电流互感器使用的注意事项2.1二次侧必须接地且只有一个接地点当一、二次绕组间绝缘击穿后，一次侧高电压会侵入二次回路，危及设备和人身安全，因此二次侧必须接地。
通常二次侧就近接地，室外电流回路在端子箱内接地。
由于多种原因，变电站接地网无法做到实际等电位，当有接地故障或雷击时，大电流注入接地网。
电流互感器回路两点接地时，在不同接地点存在电位差，在二次回路产生叠加电流，继电器有可能误动。
电流互感器使用注意事项有
电流互感器使用注意事项有电流互感器是一种常见的电力测量设备，用于测量电流的大小和方向。
在使用电流互感器时，我们需要注意以下几个方面，以确保安全和准确的测量结果。
1. 安装位置选择：电流互感器的安装位置应选择在电力系统中电流较大的地方，以保证测量的准确性。
一般来说，电流互感器应安装在接近负载侧的位置，这样可以避免电流的分支和损耗。
2. 安装方式：电流互感器有多种安装方式，如直接插接式、固定式和开关式等。
在选择安装方式时，应根据实际情况和需求进行选择。
同时，在安装过程中，要确保互感器与被测电流的导线有良好的接触，以避免测量误差。
3. 额定电流选择：在选购电流互感器时，要根据实际需求选择适当的额定电流。
过小的额定电流会导致测量不准确，而过大的额定电流则会浪费资源。
因此，我们应根据被测电流的范围来选择合适的电流互感器。
4. 频率适应性：电流互感器的频率适应性是指互感器在不同频率下的测量精度。
一般来说，电流互感器的频率适应范围应符合被测电流的频率范围，以确保测量结果的准确性。
5. 额定负荷：电流互感器的额定负荷是指互感器能够承受的最大负荷电流。
在使用电流互感器时，要确保被测电流不超过互感器的额定负荷，以避免互感器过载损坏。
6. 绝缘性能：电流互感器应具备良好的绝缘性能，以避免因绝缘损坏而导致测量误差或安全事故。
在使用过程中，要定期检查互感器的绝缘状态，并及时处理发现的问题。
7. 防护等级：电流互感器应具备一定的防护等级，以保护其内部结构不受外界环境的影响。
在选择电流互感器时，要根据实际使用环境和要求选择相应的防护等级，以确保互感器的正常工作。
8. 温升：电流互感器在长时间工作过程中会产生一定的温升。
要根据互感器的温升特性选择合适的工作方式和使用条件，以确保互感器的安全运行和测量的准确性。
9. 校验和维护：定期对电流互感器进行校验和维护是确保测量准确性的重要手段。
在校验过程中，可以使用标准电流源对互感器进行比较校验，以发现并修正测量误差。
电流互感器安装注意事项
电流互感器安装注意事项
1.按图施工,接线正确,导线两端编号标记应清楚,标号范围符合规程要求。
2.二次回路导线或电缆,均应采用铜线,电流互感器回路导线截面不应小于2.5mm2,电压互感器回路导线截面不应小于1.5mm2.
3.电流互感器出口第一端子排应选用专用电流端子,电流互感器不使用的二次绕组在接线板处应短路并接地。
4.盘、柜内二次回路导线不应有接头,控制电缆或导线中间亦不应有接头,如必须有接头时,应采用其所长的接线端子箱过渡连接。
5.电流互感器极性不能接反,相序、相别应符合设计及规程要求,对于差动保护用的互感器接线,在投入运行前必须测定两臂电流相量图以检验接线的正确性。
6.二次回路导线排列应整齐美观,导线与电气元件及端子排的连接螺丝必须无虚接松动现象,导线绑把卡点距离应符合规程要求。
7.二次回路对地绝缘应良好,电压回路和电流回路之间不应有混线现象。
8.电流及电压回路,均应在互感器二次侧出口处一点接地。
电压回路应有熔断器保护。
电流互感器安装时注意事项
电流互感器安装注意事项一、互感器内部结构了解（图）：二、在条件允许的情况下，必须保证断电作业。
在套接电流互感器时，必须由专业的电工进行作业，需要引用，拆解他人导线套接电流互感器时，在套接完毕后必须保证回复导线原有接线位置，避免因为导线恢复原有接线位置造成的设备损坏或其他安全事故。
三、若条件不允许，场所断电困难，无奈必须带电作业时，请注意以下问题：1、根据现场被监测位置线径，确定选择合适的电流互感器安装（经济角度）大量程的电流互感器用于监测小电流的导线不合理。
（技术角度）小量程的电流互感器用于监测大电流的导线，容易烧坏电流互感器，甚至损坏探测器。
2、电流互感器二次电流输出端在被测导线上带电的情况下不允许开路，具体原因说明如下：1).电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ12).电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ23).电流互感器铁芯合磁通：Φ= Φ1 + Φ24).因为Φ1.Φ2方向相反，大小相等，互相抵消，所以Φ=5).若二次开路，即I2 = 0 ，则：Φ= Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电6).若二次开路，即I2 = 0 ，则：Φ= Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全7).电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
四、总结1、带点作业时，目前只针对开口式电流互感器，一定要确保电流互感器二次出线端接好探测器端子后，才可套接到被测导线上，闭口式电流互感器不允许带电作业。
2、允许断电作业时，断电后套接电流互感器，二次出线端接好探测器等所有操作均完成后才可上电，既指：在所有安装工作完成后，方可上电。
3、强电端子接强电、弱电端子接弱电。
电流互感器日常使用注意事项
电流互感器日常使用注意事项
1、电流互感器极性连接要正确
电流互感器一般减极性标注，假如极性连接不正确，就会影响计量，甚至在同一线路有多台电流互感并联时，全造成短路事故。
2、电流互感器二次回路应设爱护性接地点
为防止一、二次绕组之间绝缘击穿后高电压窜入低压侧危及人身和仪表平安，电流互感器二次侧应设爱护性接地点，接地点只允许接一个，一般将靠近电流互感器的箱体端子接地。
3、运行中二次绕组不允许开路
否则会导致以下严峻后果：二次侧消失高电压，危及人身和仪表平安;消失过热，可能烧坏绕组;增大计量误差。
二次开路可能产生严峻后果，一是铁芯过热，甚至烧毁互感器;二是由于二次绕组匝数许多，会感应出危急的高电压，危及人身和设备的平安。
4、关于继电爱护装置
用于电能计量的电流互感器二次回路，不应再接继电爱护装置和自动装置等，以防相互影响。
5、高压电流互感器的二次侧必需有一点接地
由于高压电流互感器的一次侧为高压，当一、二次线圈之间因绝缘损坏出线高压击穿时，将导致高压进入低压，假如二次线圈一点接地，则将高压引入了大地，可确保人身及设备的平安。
但应当留意，
电流互感器的二次回路只允许一点接地，而不允许再有接地，否则有可能引起分流，影响使用。
6、低压电流互感器的二次线圈不应当接地
由于低压互感器的电压较低，一、二次线圈间的绝缘欲度大，发生一、二次线圈击穿的可能性小，另外，二次线圈的不接地将使二次回路及仪表的绝缘力量提高，还可使雷击烧毁仪表事故削减。
简述使用电流互感器时的注意点
电流互感器的注意点1. 电流互感器的原理为了深入了解使用电流互感器时的注意点，首先需要了解电流互感器的原理。
电流互感器是一种用来非接触性地测量电流的设备，通常由一个主线圈和一个次级线圈组成。
主线圈将电流引入，而次级线圈则测量与主线圈中电流成比例的电流。
通过测量次级线圈中的电流，可以得到主线圈中的电流值。
2. 使用电流互感器时的注意点2.1 适应不同的应用场景电流互感器广泛应用于各种领域，例如电力系统、工业自动化和电动车充电桩等。
不同的应用场景对电流互感器的性能要求有所不同，因此在选择和使用电流互感器时需要考虑以下因素：•电流互感器的额定电流范围：要确保所选的电流互感器的额定电流能够满足实际应用中的需求，以避免过流或欠流的情况发生。
•频率响应：不同的应用场景可能涉及不同的频率范围，因此要选择能够适应实际应用需求的电流互感器。
•准确度要求：在某些应用场景中，需要高精度的电流测量结果，因此要根据具体需求选择准确度较高的电流互感器。
2.2 安装和使用注意事项使用电流互感器时需要注意以下事项，以确保正确安装和使用：•安装位置：电流互感器应该安装在主回路上，并且线圈应该被尽可能地包围在被测电流的路径周围，以确保最准确的测量结果。
此外，要避免安装在电流过大的地方，以免对电流互感器造成损坏。
•接线方法：正确的接线方法是确保测量结果准确的关键。
一般来说，主回路的电流通过主线圈，而次级线圈上产生的电流则与主回路中的电流成比例。
因此，在安装和接线时要注意主线圈和次级线圈的正负极性。
•输出信号处理：电流互感器的次级线圈输出的是交流电流信号，为了方便使用，需要将其转换为直流电流或数字信号进行处理。
因此，在测量电流之前，需要对输出信号进行适当的处理和放大。
•温度补偿：电流互感器的性能可能会受到环境温度的影响，因此在使用时需要考虑温度补偿措施，以确保测量结果的准确性。
2.3 安全注意事项在使用电流互感器时，需要注意以下安全事项，以确保人员和设备的安全：•高压防护：电流互感器通常在高压环境下工作，因此需要采取相应的保护措施，以防止高压电流对人员和设备造成伤害。
简述使用电流互感器时的注意点
简述使用电流互感器时的注意点
使用电流互感器时的注意点
电流互感器是用于测量电力系统中高压、大电流的一种传感器，它能够将高压大电流变成低压小电流，以便于测量和保护设备的使用。
但是，在使用电流互感器时需要注意以下几点：
一、选型
在选型时需要根据电路参数和测量需求来选择合适的电流互感器。
主要包括额定电压、额定频率、额定负荷等参数。
二、安装
安装前需要检查设备是否完好，接线是否正确。
在安装过程中需要注意保护绝缘，避免损坏绝缘材料。
三、接线
接线时需要按照正确的接线方式进行连接，避免出现接反或短路等情况。
同时还要注意接头的紧固度和防水防潮。
四、调试
在调试时需要先检查设备是否正常运行，并进行校准。
同时还要注意调整输出信号的幅值和相位。
五、运行
在运行过程中需要定期检查设备状态，并进行维护保养。
同时还要避免超负荷和过载等情况的出现。
六、保护
为了确保设备的安全运行，需要采取一定的保护措施。
主要包括过流保护、过压保护、过载保护等。
七、维修
在设备出现故障时需要及时进行维修。
在维修过程中需要注意安全，并按照相关规定进行操作。
八、存储
在长期存储电流互感器时需要注意防潮防尘，并定期进行检查和维护。
总之，在使用电流互感器时需要注意各方面的问题，以确保设备的正
常运行和使用寿命。
同时还要遵循相关规定和标准，确保设备的安全
性和可靠性。
电流互感器的使用注意事项
电流互感器的使用注意事项
1.电流互感器在工作时二次侧不得开路。
由于电流互感器二次阻抗很小，正常工作时，二次侧接近于短路状态。
当二次侧开路时，会感应出很高的电压，危及人身和设备平安。
因此，电流互感器二次侧不允许开路，二次回路接线必需牢靠、坚固，不允许在二次回路中接人开关或熔断器。
配线时要使用圆型压接端子。
拆装时先将二次侧两线端短接后，才能进行拆装、更换仪表等操作，以保证人身和设备平安。
2.电流互感器的一次绕组串联接人被侧电路，二次绕组与侧盆仪表连接，并使一、二次线圈极性正确。
3.电流互感器一次绕组和铁心均要牢靠接地。
4.二次侧的负荷阻抗不得大于电流互感器的额定负荷阻抗，以保证侧量的精确性。
5.电流互感器不得与电压互感器二次侧相互连接，以免造成电流互感器近似开路，消失高压的危急。
6.电流互感器二次侧有一端必需接地，以防止一、二次绕组绝缘击穿时，一次侧的高压窜人二次侧，危及人身和设备的平安。
7.个别电流互感器在运行中损坏需要更换时，应使用电压等级不低于电网额定电压，变比与原来相同、极性正确、伏安特性相近的电流互感器，并测试合格。
8.由于容量变化而需要成组地更换电流互感器，还应重新审核继电爱护整定值及计量仪表的倍率。
9.更换二次侧电缆时，其截面和芯数必需满意最大负荷龟流及回路总负荷阻抗不得超过电流互感器精确等级允许值的要求，并对新电缆进行绝缘电阻的测定，更换后要核对接线有无错误。
10.更换后的电流互感器和二次回路在运行前必需测定极性。
电流互感器的使用注意事项
电流互感器的使用注意事项
电流互感器是一种测量交流电路中电流的设备。
它主要被用于系统保护、监控以及测量系统性能等方面。
使用电流互感器需要注意以下几点
1.使用之前必须检查电路配合的电压等级是否匹配。
如果不匹配，可能会造成设备损坏，甚至电解突破的危险。
2.在使用电流互感器时，必须确保其正确安装和接地。
否则，可能会导致测量不准确，甚至危及人安全。
3.电流互感器必须定期检查、校准和维护，以确保其准确度和可靠性。
建议至少每年检查一次，根据实际情况还可以进行更频繁的检查。
4.电流互感器应在干燥的处所存放，长期不使用时，应放置在合适的库房，防止受潮生锈各类问题。
5.在进行电流互感器维护和检修时，必须注意使用专业工具和设备，并严格按照安全操作规程进行操作。
否则，可能会对设备造成损坏，甚至对人身安全造成危害。
6.在使用电流互感器时，必须遵守国家和地方的安全规定以及技术要求。
任何不合理或危险的操作都应被避免。
总之，电流互感器在使用之前，必须有统一规范化的检查、校准和保养程序，以确保其稳定、精确的性能和安全的使用。
同时，在使用电流互感器时，必须按照安全操作规程进行操作，如有任何不适或情况异常，应立即停止使用，并及时找到问题所在进行处理。
电流互感器使用注意事项
电流互感器使用注意事项电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。
电流互感器是由闭合的铁心和绕组组成。
下面变宝网小编为大家介绍下电流互感器使用注意事项。
使用原则1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联2）按被测电流大小，选择合适的变比，否则误差将增大。
同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。
电流互感器在正常工作时，二次侧与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，二次侧近似于短路。
CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。
若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。
另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。
因此，电流互感器二次侧都备有短路开关，防止二次侧开路。
在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。
一切处理好后方可再用。
4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。
5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。
例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。
文档首发计量用电流互感器使用时注意哪些事项
【优良文档首发】计量用电流互感器使用时注意哪些事项?使用注意事项有：1，应防止继电保护和电能计量用的电流互感器并用，不然会因继电保护的要求而以致电流互感器的变比选择过大，影响电能计量的正确度。
关于计花费户，应设置专用的计量电流互感器或采纳有计量绕组的电流互感器。
2，电流互感器的一次绕组和被测线路串连，二次绕组和电测仪表串连，接线时一定注意电流互感器的极性，当电流互感器内部线圈的引出线接错位置、端钮标记错误时，都属于线圈极性接反。
只有极性连结正确，才能正确丈量和计量。
3，序及电流相别应正确。
如在三相三线有功电能表的24种组合接线中，只有第一元件接入U、I和第二元件接入U、I时，电能计量才是正确的，其它接线方式都是错误的。
4，电流互感器二次绕组不同意开路，不然，将产生高电压，危及设施和运转人员的安全，同时因铁芯过热，有烧坏互感器的可能，电流互感器的偏差也有所增大，所以，在二次回路上工作时，应先将电流互感器二次侧短路。
5，电流互感器二次侧应有一端靠谱接地，且接地址只有一个。
以防备一、二次侧绝缘击穿时，造成对人身和设施的破坏。
6，二次回路的连结导线应采纳铜质单芯绝缘线，禁止使用铝线，且中间不得有接头。
电流二次回路的导线截面积应不小于4m㎡.7，当负荷变化范围大，实质负荷电流小于30%时，应采纳二次绕组具有抽头的多变比电流互感器或0.5s、0.2s级电流互感器，或采纳拥有较高额定短时热电流和动稳固电流，而且靠近实质负荷电流的小量程电流互感器。
结语：任何一个人，都要一定养成自学的习惯，即便是今日在学校的学生，也要养成自学的习惯，由于早晚总要走开学校的！自学，就是一种独立学习，独立思虑的能力。
行路，仍是要靠行路人自己。
事实表示，习惯左右了成败，习惯改变人的一世。
在现实生活中，大部分的人，对学习很难做到学而不厌，学习不是一时半刻的事，需要坚持。
希望大家坚持究竟，此刻需要积淀下来，相信未来会有更多更大的发展远景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器二次安装、验收注意事项
0前言
本事项只作为相关规程、规定、标准作业指导书等的补充，用于指导现场工作，不取代任何原有的规程及要求。
1电流互感器二次接地点及接地线
1.1与其它电流互感器二次回路没有电气联系的电流互感器，其二次回路应在开关场一点接地；保护屏内的接地点必须拆除，且各套电流互感器之间不得有连接线（见图1）。
1.2每个电流互感器二次绕组的接地点应分别引出接地线，接至接地铜排（见图1）；不得将各二次绕组的公共端在端子排连接后引出一根接地线（见图2）。
开关场保护室
图1：电流互感器正确的接地方式开关场保护室
图2：电流互感器错误的接地方式
1.3若两个（多个）电流互感器二次回路并联接入保护装置，两个（多
个）电流互感器二次应在并接处一点接地（见图3）。
开关场保护室
图3：电流互感器二次回路并联接入保护
1.4电流互感器二次回路必须保证一点接地，且必须保证运行的电流互感器二次回路不失去接地点。
在电流互感器二次回路变更后必须检查接地点情况，确保接地良好且不能出现两点或多点接地。
1.5电流互感器二次备用绕组，应将其引至开关端子箱（或汇控柜），在端子排进行短接后接地。
1.6如电流互感器二次接有小变流器，则电流互感器与小变流器之间必须有接地点（见图4），接地要求同上。
开关场控制室a．正确的接地方式开关场
控制室b．正确的接地方式
开关场控制室
c．错误的接地方式
图4：有小变流器的接地方式
2电流互感器二次回路直阻测量及10％误差计算
2.1新安装的电流互感器或电流互感器二次回路发生变动，必须在开关端子箱（汇控柜）或保护屏（测控屏）测量回路直阻。
2.2若两个（多个）电流互感器二次回路并联接入保护装置的，应在并接处分别测量各电流互感器二次回路直阻。
2.3电流互感器二次回路直阻测量应使用电桥测量，严禁使用万用表。
各相回路直阻相差应小于10％，否则应认真分析，查找原因。
2.4新发或更换电流互感器后，应检验该电流互感器是否符合10％误差要求。
2.5自开关端子箱（汇控柜）向电流互感器的负载端通入交流电流，测量回路压降，并计算电流回路每相与中性点及相间的阻抗（即：二次回路负担）。
根据测得的负担、电流互感器试验成绩单或厂家提供的出厂资料、最大短路电流校核是否满足10％误差要求。
2.6同一变电站的10kV出线电流互感器（包括零序电流互感器），如属同一厂家、同一型号、同一批次的产品，每条母线可抽检两路校核10％
误差，但其中必须包含接地变零序电流互感器10％误差的校核。
3电流互感器二次回路绝缘检查
断开电流互感器二次回路接地点，使用1000V摇表，检查各绕组、各相对地及相互之间的绝缘，绝缘应不小于1MΩ。
绝缘检查后，须将检查回路可靠对地放电。
4电流互感器铭牌、试验成绩单检查
4.1对于新安装的电流互感器，继电保护人员必须核对铭牌与试验成绩，核对抽头接线与变比正确，并核实试验成绩单上的出厂号与实际一致。
4.2电流互感器二次绕组有多个抽头的，不使用的抽头禁止接线，既不能与其它抽头连接，也不能接地。
4.3根据电流互感器铭牌、试验成绩单，确定二次绕组使用是否正确。
保护、故障录波器用电流互感器必须使用保护级绕组，不得使用计量绕组。
4.4对于接入差动保护（变压器差动保护、母线差动保护等）的电流互感器，应检查各电流互感器的伏安特性没有显著差别。
5电流互感器一次P1（L1）、P2（L2）安装方向
5.1应根据电流互感器的一次绝缘水平和发生故障的概率确定P1（L1）、P2（L2）的朝向。
5.2电流互感器装小瓷套的一次端子（P1）应靠近母线侧。
对于3/2接线中间断路器的电流互感器，P1可统一靠近小号母线侧。
5.3对于带铁帽子的电流互感器，铁帽子所在的一侧应安装远离母线侧，避免发生闪络时母线保护动作。
6电流互感器二次绕组配置检查
6.1在电流互感器一次安装后，应确认各绕组的使用情况。
母线差动保护用电流互感器二次绕组应尽量靠近母线侧，但必须保证和线路保护有公共保护范围（见图5）。
6.2故障录波器用电流互感器应采用故障时不饱和的二次绕组，如二次绕组数量不够，可与保护使用同一绕组，但应串接在二次回路的尾端。
母线侧
线路侧
线路保护1线
路
保
护
2
母
差
保
护
1
母
差
保
护
2
失
灵
、
故
障
录
波
仪
表
图5：电流互感器二次绕组配置示意图
6.3检查各电流互感器二次绕组的等级应与使用情况相一致，常用等级见表1。
表1：电流互感器常用等级说明
*注：500kV变压器差动保护各电压等级侧均使用TPY级绕组。
7电流互感器绕组极性要求
7.1 线路保护用电流互感器
线路保护用电流互感器极性：为母线指向线路。
7.2 数字式变压器保护用电流互感器（见图6）
a) 变压器各侧差动保护用电流互感器极性：为母线指向变压器；即均以电流流入变压器为正。
b) 变压器相间后备保护用电流互感器极性：为母线指向变压器，即均以电流流入变压器为正。
c) 变压器中性点零序电流互感器极性：统一为变压器指向大地，即以电流流入大地为正。
（注：变压器零序方向保护的方向判别采用三相自产零序电流，中性点零序电流只作为大小判别，规定极性为变压器指向大地。
）
*
*
*
*
*
高压侧母线
中压侧母线
低压侧母线
差动及后备
差动及后备
中
性点零序
差动及后备
中性点零序
间隙电流
图6：变压器极性示意图
注：以上适用与南瑞继保公司RCS 系列、南自新宁公司PST-1200系列、四方公司CSC-326系列微机型变压器保护。
7.3 母线差动保护用电流互感器
7.3.1 南瑞继保公司RCS-915、四方公司CSC-150型母线差动保护 a) 线路（变压器）间隔母线差动保护用电流互感器极性：为母线指向线路（变压器），即均以电流流入线路（变压器）为正。
b) 母联（分段）间隔母线差动保护用电流互感器极性：以小号侧母线指向大号侧母线为正，即视为小号母线上的间隔（见图7）。
7.3.2 深圳南瑞公司BP-2B 型母线差动保护电流互感器
a) 线路（变压器）间隔母线差动保护用电流互感器极性：为母线指向线路（变压器），即均以电流流入线路（变压器）为正。
b) 母联（分段）间隔母线差动保护用电流互感器极性：以大号侧母线指向小号侧母线为正，即视为大号母线上的间隔（见图8）。
4#母线
5#母线
母联
线路二
线路一
*
*
*
图7：RCS-915/CSC-150母差保护极性 4#母线
5#母线
母联
线路二
线路一
*
*
*
图8：BP2B 母差保护极性
7.4 故障录波用电流互感器
故障录波器用电流互感器极性应与线路（变压器）保护用电流互感器极性相同。
对于3/2接线中间断路器故障录波器用电流互感器极性，可统一为大号侧断路器指向小号侧断路器。
7.5表计用电流互感器
表计用电流互感器应按正常运行方式时的潮流方向确定极性。
a)枢纽线路及负荷出线表计用电流互感器极性为母线指向线路；
b)负荷变电站进线表计用电流互感器极性为线路指向母线。
如负荷变
电站有转供线路，转供线路表计用电流互感器极性为母线指向线
路；
c)变压器高压侧表计用电流互感器极性为母线指向变压器；中、低压
侧为变压器指向母线。
8电流互感器二次回路接线可靠性检查
有关电流互感器二次回路工作结束前，继电保护人员应检查电流互感器所有二次绕组（包括备用绕组）回路的完整性，保证二次接线压接可靠；工作结束后向值班人员交待电流互感器二次回路接地点、接地线及各连接片安全可靠。
9电流互感器的相量检查
9.1测相量时，必须测量电流互感器的所有二次绕组（包括备用绕组）电流的大小和相位。
除测量各相电流外，还必须测量中性线的电流大小。
9.2差动保护（包括母线差动保护、变压器差动保护、线路纵联电流差动保护）在带负荷测相量后，必须检查差流，且差流应不超过20mA。
9.3测相量时，必须根据所带负荷性质、电流互感器变比及极性对电流回路的相量关系进行分析。
