照相机、投影仪、放大镜的成像原理 ppt课件
投影仪的原理
· ·
·
· ·
·
物体位于凸透镜的二倍焦距与一倍焦距之间（ 2f>u>f )
成 倒立的、 放大的、 实 像
物体与实像大小比较 实像大于物体 （像大） 物距与像距大小比较 像距大于物距 （像距大）
投影仪主要构造 光源、螺纹透镜、投影片、镜头、平面 镜、屏幕 投影仪上有一个相当于凸透镜的镜头， 来自投影片上图案（物体）的光，通过 凸透镜后会聚在天花板上，形成图案的 像。 平面镜的作用是改变光的传播方向，使 射向天花板的光能在屏幕上成像。
答案：B
（3）放大镜离物体越近，所成的像越小； 放大镜离物体越远（不超过焦距）， 所成的像越大。
虚像和实像
虚像：虚像是由光线的反向延长线相交而成的， 不能用光屏承接，但能用眼睛直接看到
实像：实际光线会聚而成，能用光屏承接，也 能用眼睛直接看到。 平面镜和放大镜所成的像是虚像；照相机和投 影仪所成的像是实像。
思考：
的 情 况 物体到凸透镜 像 的距离 倒立/正立 放大/缩小 实像/虚像
大于２倍焦距
应 用
倒 立 缩 小 实 像 照相机
幻灯机 倒 立 放 大 实 像 投影仪
在２倍焦距和 焦距之间
小于焦距
正 立 放 大 虚 像 放大镜
照相机镜头的作用是（ A使光线会聚 B使光线发散 C反射从景物射来的光 D使景物在胶卷上成像
缩小的、实像 利用照相机能成 倒立的、
被照的物体位于镜头（凸透镜）的 二倍焦点以外（u>2f ） 物体与实像大小比较 实像小于物体 （像小） 物距与像距大小比较 像距小于物距 （像距大）
照相机主要构造 镜头、胶卷、调焦环、光圈、快门、暗箱
镜头一般由几个透镜组成，相当于一个凸透镜 胶卷相当于光屏，用来接收像。 机壳相当于暗室，胶卷上涂着一层对光敏感的物质。 调焦环可以调节镜头到胶卷的距离，在胶卷上形成清 晰地像。 光圈可以控制从镜头射入的光线的多少，光圈上的数 字越小，光圈就越大，进入镜头的光就越多。 快门可以控制曝光时间，数字表示秒的倒数。
6.3生活中的透镜--PPT
注：相对于观察 者投影片倒放成 正像
. . . .
二、照相机
1、构造:闪光灯、 快门、光圈环、 镜头、调焦环 2、镜头相当于凸透 镜 3、胶卷相当于光屏 4、成像特点：倒立 缩小实像
5.照 相 机 的 原 理
胶卷----光屏 A
B’
A’ B 镜头----凸透镜
当u>2f时,f<v<2f成倒立、缩小、 实像。
生活中的透镜
一、投 影 仪
1、投影仪主要由投影片、平面镜、
镜头组成？
镜头 投影片 平面镜
2.投影仪的镜头相当于一个凸透镜 3.屏幕相当于光屏
B‘
A‘
A
B
4.平面镜作用：改变光路 5.投影仪成像特点: 倒立.放大的实像
6.投影仪成像原理：
当f<u<2f时 v>2f 成倒立放大的实像
7.调节：物近像 远像变大
5、有时透过盛满水的玻璃 杯能看到握着杯子的手指比 实际的手指头要粗些是因为？ 答：因为盛满水的玻璃 杯相当于一个放大镜
再
见
2、投影仪的底上插入“ ”，则 在屏幕上得到的是（ ） A、 B、 C、 D、
3、请填成像特点： 照相机成（ ）、（ 投影仪成（ ）、（ 放大镜成 （ ）、（
）像 ） 像， ）像
4、用放大镜接近细小的指纹，可 以观察到指纹的（ ） （ ）的像， 用放大镜看窗外较远的树，可以看 到树的（ ）（ ）的像。 （选填“倒立”“正立”“放 大”“缩小”）
1、调焦环是调节什么？
调焦环——调节镜头到胶片的距离。
2、光圈和快门分别控制什么？
光圈——控制进光量 快门——控制曝光时间长短
3、快门和光圈共同控制什么？
共同控制曝光量，决定照片的明亮程度。
. . . .
二、照相机
1、构造:闪光灯、 快门、光圈环、 镜头、调焦环 2、镜头相当于凸透 镜 3、胶卷相当于光屏 4、成像特点：倒立 缩小实像
5.照 相 机 的 原 理
胶卷----光屏 A
B’
A’ B 镜头----凸透镜
当u>2f时,f<v<2f成倒立、缩小、 实像。
生活中的透镜
一、投 影 仪
1、投影仪主要由投影片、平面镜、
镜头组成？
镜头 投影片 平面镜
2.投影仪的镜头相当于一个凸透镜 3.屏幕相当于光屏
B‘
A‘
A
B
4.平面镜作用：改变光路 5.投影仪成像特点: 倒立.放大的实像
6.投影仪成像原理：
当f<u<2f时 v>2f 成倒立放大的实像
7.调节：物近像 远像变大
5、有时透过盛满水的玻璃 杯能看到握着杯子的手指比 实际的手指头要粗些是因为？ 答：因为盛满水的玻璃 杯相当于一个放大镜
再
见
2、投影仪的底上插入“ ”，则 在屏幕上得到的是（ ） A、 B、 C、 D、
3、请填成像特点： 照相机成（ ）、（ 投影仪成（ ）、（ 放大镜成 （ ）、（
）像 ） 像， ）像
4、用放大镜接近细小的指纹，可 以观察到指纹的（ ） （ ）的像， 用放大镜看窗外较远的树，可以看 到树的（ ）（ ）的像。 （选填“倒立”“正立”“放 大”“缩小”）
1、调焦环是调节什么？
调焦环——调节镜头到胶片的距离。
2、光圈和快门分别控制什么？
光圈——控制进光量 快门——控制曝光时间长短
3、快门和光圈共同控制什么？
共同控制曝光量，决定照片的明亮程度。
放大镜照相机投影仪的原理
放大镜照相机投影仪的原理
放大镜照相机和投影仪的原理基本相似，我们先来看放大镜照相机的原理。
放大镜照相机包括镜头和底片。
当光线通过镜头进入相机时，它会经过折射被聚焦在焦平面上的底片上。
焦平面是一个特定位置，当光线被聚焦在该位置时，得到清晰的图像。
放大镜照相机使用的镜头是凸透镜。
凸透镜会使光线发生折射并聚焦到一个点上，这个点被称为焦点。
镜头通常由多个透镜组合而成，以进一步改善成像质量。
底片是感光材料，能够记录光线的强度和颜色。
当光线通过镜头并聚焦在底片上时，它们与底片上的感光材料相互作用，形成图像。
通过在镜头前放置快门，可以控制光线对底片的曝光时间，从而控制照片的亮度。
接下来，我们来看投影仪的原理。
投影仪也有镜头和光源。
光源通常是高亮度的灯泡，它会发出光线。
光线通过镜头进入投影仪，然后被聚焦在一个特定的位置上，这个位置是能够呈现清晰图像的位置。
与放大镜照相机不同的是，投影仪使用的是透镜系统。
透镜系统由多个透镜组成，可以将光线进行聚焦和调节，使其能够在屏幕上形成清晰的图像。
在光线通过透镜系统之前，投影仪会对图像进行处理。
它会将图像转化为光信号，然后通过光学系统将光信号转化为光线。
这些光线被透镜系统调节并聚焦在屏幕上，形成一个放大的图像。
总的来说，放大镜照相机和投影仪的原理都是利用透镜的折射和聚焦作用，将光线进行处理并形成图像。
放大镜照相机通过把图像记录在感光材料上，而投影仪则将图像投射到屏幕上。
第3节_凸透镜成像的规律_课件(共26张PPT)2024-2025学年人教版八年级物理上册.ppt
物距/cm
虚实
像高/cm
正倒
像距/cm
参照距离，描述物距和像距以 32 30
实像 实像
2.1 2.3
倒立
13.5
倒立
14.2
及相应的成像特点。
u＞282f
26
实实实像像像
缩2.小5
2.6
倒倒倒立立立
2f＞14υ.5＞f
15
24
实像
3
倒立
15.3
22
实像
3.4
倒立
16
一倍焦距分虚实，
u＝202f
18
实实像像
物距
u＞2f u＝2f 2f＞u＞f u＝f u＜f
虚实 实像 实像 实像
虚像
像的性质 大小 缩小 等大 放大 不成像 放大
正倒 倒立 倒立 倒立
正立
像距
2f＞υ＞f υ＝2f υ＞2f
当凸透镜成实像时，物体离凸透镜越近，所成的像离凸透镜越远， 像越大。
当凸透镜成实像时，物体离凸透镜越 近，所成的像离凸透镜越远，像越大。
倒立
27
倒立
35.3
立的像？在什么条件下成倒立的像？正立的 10
像和倒立的像的分界点在哪里？
8
虚像
放大
正立
6
虚像
放大
正立
4
虚像
放大
正立
分析数据，归纳结论
发光物体高度 h＝4.5 cm，凸透镜的焦距 f＝10 cm。
根据记录的数据，思考下列问题：
物距/cm
虚实
像高/cm
正倒
像距/cm
32
实像
2.1
倒立
此时可能成的是虚像。
照相机,投影仪,放大镜成像特点
虚像
同侧
实 像 虚 像
虚像 成 像 特 点
从放大镜观察到物体是一个正 立，放大的虚像，像和物体在 放大镜的同一侧，Байду номын сангаас大镜距离 物体越近，得到的像就越小； 反之越大。
照相机，投影仪，放大镜成像特点
器材 名称
照相机 投影仪
像的性质
正立或倒立
放大或缩小 实像或虚像
像与物 的位置
异侧
倒立 倒立
缩小
实像
放大
实像
异侧
放大镜
正立
放大
投影仪
投影仪原理：
利用凸透镜成倒立,放大,实 像。
成像 特点
所成的像与投影片相比是倒立，放 大，的实像，凸透镜离幻灯片越近 所成的像越大，反之越小
投影时，先将投影片正放，然后调节凸 透镜和投影片的距离，就可在屏幕上得 到正立清晰的像。同时注意调节平面镜 的角度，使像成在屏幕正中间。
使 用
原 利用凸透镜 理 成正立放大

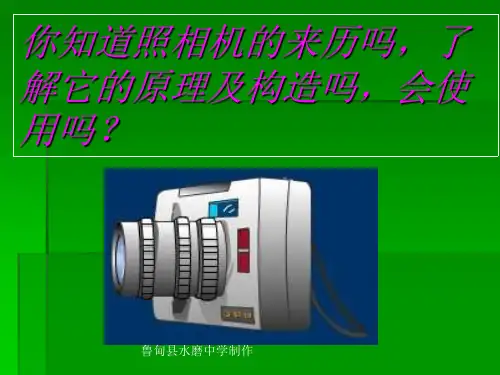

你知道照相机的来历吗，了 解它的原理及构造吗，会使 用吗？
鲁甸县水磨中学制作
原理：利用凸透镜成缩小实象．镜头相 当于凸透镜，胶卷相当于光屏． 成像特点：所成的像与物体相比是倒 立，缩小的实像．物体距离镜头越远，所成 的像越小；反之成的像越大． 构造：镜头，胶卷，调焦环，光圈环，快 门． 拍摄要领：
凸透镜成像的规律课件(17张PPT)
提出问题：
照相机、投影仪、放大镜都是利用凸透镜 使物体成像，它们所成的像都一样吗？
综合答案：
（1）照相机和投影仪成的像都是倒立的，而放 大镜成的像是正立的。 （2）照相机所成的像比物体小，投影仪所成的 像比图案大，而放大镜当物体离它比较近时， 成放大的像。 （3）照相机和投影仪成的像与物体分居在凸透 镜两侧，放大镜成的像与物体在凸透镜的同侧
练习：
１．一物体置于凸透镜前40cm处时，恰好在另一 边成缩小的像，则该凸透镜的焦距为（ A ） Ａ、１５cmＢ、２０cmＣ、２５cmＤ、３０cm ２、一物体置于凸透镜前５0cm处时，恰好在另 一边成等大的像，则该凸透镜的焦距为（ B ） Ａ、２０cmＢ、２５cmＣ、４０cmＤ、５０cm
３、一物体置于凸透镜前５0cm处时，恰好在另 一边成放大的像，则该凸透镜的焦距为（ C） Ａ、２０cmＢ、２５cmＣ、４０cmＤ、５０cm ４、一物体置于凸透镜前３0cm处时，可以透过 凸镜成放大的虚像，则该凸透镜的焦距为（ D ） Ａ、２０cmＢ、２５cmＣ、３０cmＤ、４０cm
固定凸透镜的位置
F
2F
F
2F
实验数据表格 凸透镜焦距f=
物距与 焦距的 关系 物距 u/cm 大小 像的性质 正倒
10
cm
像距 v/cm 像距与焦 距的关系
应用
实虚
U>2f
U=2f
缩小
等大 放大
倒立 倒立 倒立
实像 实像 实像 不成像
f＜v＜2f 照相机
v=2f
U＞2f 投影仪
2f>U>f
U=f U<f
提问：
同样是利用凸透镜成的像，像的大小、正倒 却如此不同，这和什么有关系呢？
照相机、投影仪、放大镜的成像原理
缩小的、实像 利用照相机能成 倒立的、
被照的物体位于镜头（凸透镜）的 二倍焦点以外（u>2f ） 物体与实像大小比较 实像小于物体 （像小） 物距与像距大小比较 像距小于物距 （像距大）
照相机主要构造 镜头、胶卷、调焦环、光圈、快门、暗箱
镜头一般由几个透镜组成，相当于一个凸透镜 胶卷相当于光屏，用来接收像。 机壳相当于暗室，胶卷上涂着一层对光敏感的物质。 调焦环可以调节镜头到胶卷的距离，在胶卷上形成清 晰地像。 光圈可以控制从镜头射入的光线的多少，光圈上的数 字越小，光圈就越大，进入镜头的光就越多。 快门可以控制曝光时间，数字表示秒的倒数。
答案：AD
）
投影仪的螺纹透镜的作用是（ ） A使光线会聚 B相当于一个焦距比较短的透镜 C使射向投影片的光的亮度增强 D减小机体的尺寸 E扩大投影片的尺寸，便于手工书 写制作投影片 答案：ABCDE
从酒瓶侧面观察酒中浸泡的人参，看 到的人参是（ ） A放大、正立的虚像 B放大、正立的实像 C放大、倒立的虚像 D放大、倒立的实像
投影仪成像特点
（1）投影片到镜头的距离小于镜头到像的 距离 （2）投影片离镜头越近，屏幕上所成的像 越大，像到镜头的距离越大 （3）投影仪在屏幕上所成的像一定比图案 （物体）大。
放大镜的 原理
.
物体位于焦点以内即( u<1f ) 时，成 正立的、 放大的、虚 像
.
放大镜成像特点
（1）物体被放大了 （2）物体和像在凸透镜的同侧
投影仪的原理
· ·
·
· ·
·
物体位于凸透镜的二倍焦距与一倍焦距之间（ 2f>u>f )
成 倒立的、 放大的、 实 像
物体与实像大小比较 实像大于物体 （像大） 物距与像距大小比较 像距大于物距 （像距大）
浙教版七级科学下册生活中的透镜PPT课件
像距：v
2.投影仪
改变光的 传播方向
实像：是实际光线会聚而形成的,能呈现在光屏上. ２．放大镜成像的特点： 物体和像分别在凸透镜的同侧（物像同侧） 调节镜头到胶片的距离。 __当作照相机的镜头，把____当作胶片。 3、放大镜：物体离镜头很近， 调节镜头到胶片的距离。 A 照相机 B. u>v 时 成倒立缩小的实像 ２．放大镜成像的特点： u<v时 成倒立放大的实像 照相机镜头相当于一个_____，来自物体的光经过照相机镜头 物体和像分别在凸透镜的两侧（物像异侧） 像是正立 放大 虚像。 实际光线的反向延长线会聚成的像 像是倒立 放大 实像。 后会聚在胶卷上，形成一个_____（“放大”或“缩小”）的像。 u>v 时 成倒立缩小的实像 物体和像分别在凸透镜的两侧（物像异侧） 实际光线的反向延长线会聚的像
4.小明用灯泡、凸透镜和光屏制作模型照相机的过程中，应把__ __当作照相机的镜头，把____当作胶片。实际拍摄时，为使远近 物体都能成为清晰的像，应调节照相机的____到胶片的距离，小 小明观察到胶片上的像是______。
5.清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了 ____镜的功能，形成了放大的____像，这是由于光的____射现象 的结果。
比较远 1、照相机：物体离镜头
，
像是倒立 缩小 实像。
比较近 2、投影仪：物体离镜头
，
像是倒立 放大 实像。
很近 3、放大镜：物体离镜头
，
像是正立 放大 虚像。
4.实像和虚像的区别：
实像： 实际光线会聚的像．
物体和像分别在凸透镜的两侧（物像异侧）
实像能呈现在光屏
虚像：实际光线的反向延长线会聚的像
物体和像分别在凸透镜的同侧（物像同侧）
