主板前置音频线接法
联想主板前置USB、音频接线图解
联想主板前置USB、音频接线图解一、联想主板电源开关、重启、硬盘灯、电源灯接线定义。
二、联想主板前置USB接线定义。
USB电源（VCC、POWER、5V、5VSB、U0VCC）线是红色USB数据负线（DATE2－、USBD2－，PD2－，USBDT2－、U0DA－）线是白色USB数据正线（DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋）线是绿色USB接地（GND、GROUND）线是黑色的这是一个电脑前置USB的所有接线，还有一个USB跟上面的类同，只是将USB数据正、负线的名字中的数字加1，以示与第一个USB接口的区别。
来总结一下吧，其实很简单，两个前置USB接口共有8根线，每个USB接口需要4根线。
一般主板上USB接口都是两排，一排就是一个USB接口。
把红色的线接在USB电源上，白色的线（带一个“－”号）接在USB数据负线上，绿色的线（带一个“＋”号）接在USB数据正线上，最后接上黑色的接地线。
注意的是，在一排上接的两根USB正、负数据线上的数字要相同。
下面一排按上面的方法如法炮制就OK了。
接完了最好再检查一遍，看看接的线的颜色排列顺序是不是跟主板自带的后挡板USB的接口一致？这样就大功告成了！从左至右颜色:红\白\绿\黑.三、联想主板前置音频线（13针）接线定义。
联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合。
电脑前置音频接线详解
前置音频接线详解【图】机箱前置音频接线正确连接方法机箱前置音频接线正确连接方法现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：此主题相关图片如下QDI三种前置音频接口和对应的接线方法：第一种：16针接口此主题相关图片如下：前置音频接口的规范和连接前置音频接口的规范和连接--前置音频接口的规范和连接一、主板前置音频接口AUD1的说明主板前置音频接口JAUD是按Intel? 的I/O面板连接规范设计的。
针脚定义如下图：此主题相关图片如下：JAUD1的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。
由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。
如果不使用前置音频插口，针脚5& 6,9&10必须用跳线帽短接，这样输出信号才会转到后面的音频端口。
否则后面的Line-Out音频接口将不起作用。
二、目前机箱前置耳麦插口的种类和连接1、基本按Intel? 的I/O面板连接规范设计，提供7条连接线，如下图：此主题相关图片如下：这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL和LINE OUT RR）。
采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。
当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。
7条线与主板的前置音频接口JAUD1的连接方式如下：此主题相关图片如下：请注意：⑴JAUD1的麦克连接，MIC IN连接到1脚，MICPOWER连接到3脚，如果接反了会导致麦克没有输入或音量很小；⑵一定要连接地线，必须连接到2脚；⑶第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。
前置音频线的接法详解
前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：（如何辨别插针编号，详见“菜鸟进阶必读！主板跳线连接方法”）连接座的针脚分配：针信号名说明1 AUD_MIC_IN前置麦克输入。
联想主板使用普通机箱 前置音频的接法
联想主板使用普通机箱前置音频的接法家悦系列用msi主板前置音频线用的是7根针的，分别是1： FMIC IN 颜色是白色2：地黑色3：SPEAKER_R 蓝色4：line_OUTR 绿色5:SPEAKER_L 红色6：line_OUTL 黄色7:地黑色8：空联想主板使用普通机箱前置音频的接法这个问题也曾经困惑本人许久，查了好多资料终于搞定，现在把做法写在下面。
联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。
大体上解决的方法有两个！其中之一，是不使用前面板的方法。
如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！请对照九针的示意图！即普通面板的接线！按照其自定义接线的方法！可以看出七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6，9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！联想主板前置音频接线（图一）●9●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1●2●3●4●5●6●7○8●9●101 、AUD_MIC 前面板麦克输入2、 AUD_GND 模拟音频电路用地线3、 AUD_MIC_BIAS 麦克供电电源4、 AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、 AUD_FPOUT_R 前面板右声道音频信号6、 AUD_RET_R 前面板右声道音频信号返回7、 HP_ON 保留给将来耳机放大电路用8、 KEY 空针脚9、 AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1●2●3●4●5●6●7○8●9●101与2的线不动。
主板前置音频线接法
主板前置音频线接法常用主板前置音频接口AUDIO是按Intel® 的I/O面板连接规范设计的。
针脚定义(AUDIO)如下:1 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。
由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。
如果不使用前置音频插口，针脚5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的音频端口。
否则后面的Line-Out音频接口将不起作用。
目前机箱前置耳麦插口的种类和连接:一、基本按Intel® 的I/O面板连接规范设计，提供7条连接线：这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL和LINE OUT RR）。
采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。
当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。
7条线与主板的前置音频接口JAUD1的连接方式如下：麦克输入（MIC IN）————>①地线（GND）————>②麦克电源（MIC POWER）————>③面板右声道输出(LINE OUT FR)————>⑤面板右声道返回(LINE OUT RR)————>⑥面板左声道输出(LINE OUT FL) ————>⑨面板左声道返回(LINE OUT RL) ————>⑩[请注意：⑪AUDIO的麦克连接，MIC IN连接到1脚，MIC POWER连接到3脚，如果接反了会导致麦克没有输入或音量很小；⑫一定要连接地线，必须连接到2脚；1⑬第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。
主板前置USB和音频AUDIO插线接法大全
主板前置ＵＳＢ插线接法大全主板前置ＵＳＢ插线接法大全机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。
一、机箱前置USB接线的定义：首先还是了解一下机箱上前置USB各个接线的定义。
通常情况下：红线：电源正极（接线上的标识为：+5V或VCC）；白线：负电压数据线（标识为：Data-或USB Port -）；绿线：正电压数据线（标识为：Data+或USB Port +）；黑线：接地（标识为：GROUND或GND）。
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。
有的机箱厂商考虑到USB 线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口。
但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！二、主板USB针脚的定义：下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型：该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型：该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10针型：采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。
主板上前置音频接口的接线方法
主板上前置音频接口的接线方法
为了能使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。
本文就以图文精解的方法教给大家主板上前置音频接口的接线方法。
上图中便是扩展的音频接口。
其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口，这里，我们重点介绍一下前置音频接的安装方法（见下图）。
上图为机箱前置音频插孔与主板相连接的扩展插口，前置的音频接口一般为双声道，L表示左声道，R表示右声道。
其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同），HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。
另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口。
在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过目前这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接。
详解机箱前置音频线引脚定义及接法
机箱前置音频线引脚定义及接法前置音频接口的规范和连接手册目前，有不少用户，在连接前置MIC时，不能成功连接。
这里对前置麦克的接线方式作详细说明，供各位参考。
一、英特尔关于前置音频接口的规范英特尔在《Front Panel I/O ConnectivityDesign Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
内容如下：2.3 音频连接器2.3.1 通用模式连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
5AU2.3.2 特征I前面板‘音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2.3.3 电气事项两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
2.3.4 主板连接座设计图1 主板前置音频接口2.3.5 针脚分配-gP表1 前置音频连接座信号名针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
3 AUD_MIC_BIAS 麦克偏置电压。
前置音频和usb接口接线方法图解
前置音频和USB接口接线方法图解BIOSTAR 主板前置音频接线图解现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L 11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
你看看你的电脑机箱有前置US B接口吗？能使用吗？我想很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。
这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB 接口了（图1）其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。
下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。
主板前置音频接口连接手册
主板前置音频接口连接手册篇一：常用主板前置音频接口连接规范通用主板前音频接口连接规范常用主板前置音频接口audio是按intel?的i/o面板连接规范设计的。
针脚定义(audio)如下:1、音频麦克风前面板麦克风输入2、aud_gnd模拟音频电路用地线3、音频麦克风偏置麦克风电源4、aud_vcc给模拟音频电路用的已滤波的+5v供电5、音频输出前面板右声道音频信号6、aud_ret_r前面板右声道音频信号返回7、 hp_uuon预留给未来的耳机放大器电路8、key空针脚9、音频输出前面板左声道音频信号10、aud_ret_l前面板左声道音频信号返回10针音频设计可应用于带功放和扬声器的高端机箱，以及普通机箱的前耳机插座。
由于引脚4用于为功率放大器提供+5V电源，因此在连接普通机箱的前耳机插座时，不要将任何线路连接到引脚4，否则会烧毁主板和耳机。
如果不使用前置音频插口，针脚5&6，9&10必须用跳线帽短接，这样输出信号才会转到后面的音频端口。
否则后面的line-out音频接口将不起作用。
目前，机箱前面的耳机插孔的类型和连接：一、基本按intel?的i/o面板连接规范设计，提供7条连接线：该前音频插孔的耳机插孔配有弹簧开关，还有两个左右声道可返回主板（lineoutrl 和lineoutrr）。
对于这种耳机插孔的情况，背面的音频输出插孔用于连接扬声器，前面的插孔用于连接耳机。
当使用前插孔连接耳机时，背面的扬声器会自动断开，当耳机拔出时，它会自动连接到扬声器。
7条线与主板的前置音频接口jaud1的连接方式如下：麦克风输入――麦克风输入>①地线（gnd）――――――――――――>②麦克风电源---------->③面板右声道输出(lineoutfr)――――>⑤面板右通道返回（lineoutrr）->⑥面板左声道输出(lineoutfl)――――>⑨面板左通道返回（lineoutrl）->⑩[请注意：? 音频麦克风已连接，micin连接至插脚1，micpower连接至插脚3。
电脑机箱前置音频线接法(全)知识分享
电脑机箱前置音频线接法(全)电脑机箱前置音频线接法全攻略英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的 3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的 3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_RAUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，）的开关断开，返回主板的音频信号就断开，后置插AUD_FPOUT_R和AUD_RET_R座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
音频接线图
主板前置音频接线图解现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R 7----不接8----空9----SPKOUT-L 10----SPKOUT-L 11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
你看看你的电脑机箱有前置US B接口吗？能使用吗？很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。
这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB接口了.其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。
下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。
笔者的主板是技嘉8PE800 I845PE主板，主板上面带6个USB2.0接口，除了主板自带的两个USB接口外，剩下的四个USB接口都需要从主板的两个黄色的插座引出（图1），随主板提供了一个有两个USB接口后置的挡板（图2），接这个比较方便，直接接在一个黄色的插座就行了。
主板前置音频线
主板前置音频线、USB连线接法(图解说明,很全）阅读：时间： 2010-3-6 19:13:51 编辑： admin图解说明主板前置音频线、USB连线接法图解说明主板前置音频线、USB连线接法一、前置音频线接法图：二、前置USB连线接法图：普通USB线接法。
机箱前置USB接线的定义：首先还是了解一下机箱上前置USB各个接线的定义。
通常情况下：红线：电源正极（接线上的标识为：+5V或VCC）；白线：负电压数据线（标识为：Data-或USB Port -）；绿线：正电压数据线（标识为：Data+或USB Port +）；黑线：接地（标识为：GROUND或GND）。
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。
有的机箱厂商考虑到USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口。
但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！二、主板USB针脚的定义：下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型：该类型的针脚是1999 年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型：该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10针型：采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：。
图解说明主板前置音频线USB连线接法

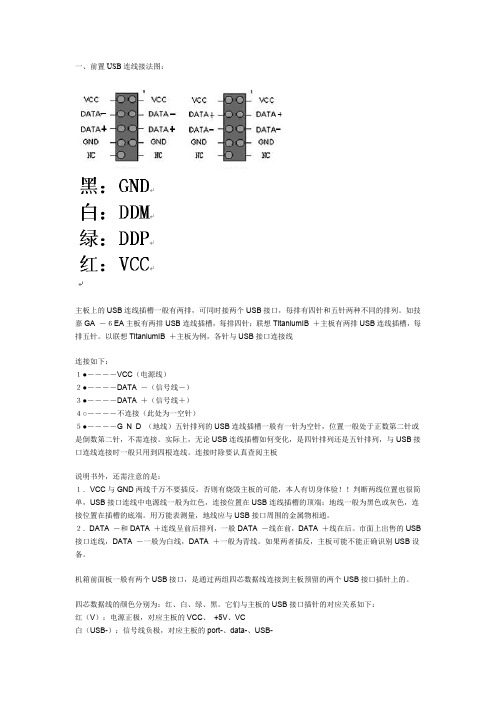

一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
最新主板前置音频接线图解
1主板前置音频接线图解234看看现在市面上，一般机箱音频线的标示：5678910两种前置音频接口和对应的接线方法：1112第一种、14针接口14151617标准7线接法：18191----MIC IN 2-----GND20213----MIC POWER 4-----不接22235----LINE OUT FR 6----- LINE OUT RR24257----不接 8-----空279----LINE OUT FL 10---- LINE OUT FR282911---12闭合 13-14闭合3031简化7线接法：32331---Mic IN 2---GND34353---MIC Bias 4----不接36375---SPKOUT-R 6---SPKOUT-R38397----不接 8----空40419----SPKOUT-L 10----SPKOUT-L424311---12闭合 13-14闭合454647第二种、10针接口484950515253前置音频接口位置如下图：5455565758注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！5960常用主板前置音频接口AUDIO是按Intel? 的I/O面板连接规范设计的。
针脚61定义(AUDIO)如下:621。
2。
633。
4。
645。
6。
657。
8669。
10。
671 、AUD_MIC 前面板麦克输68入692、 AUD_GND 模拟音频电路用70地线713、 AUD_MIC 麦克供电电源724、 AUD_VCC 给模拟音频电73路用的已滤波的+5V供电745、 AUD_FPOUT_R 前面板右声道音频信号756、 AUD_RET_R 前面板右声道音频信76号返回777、 HP_ON 保留给将78来耳机放大电路用798、 KEY 空80针脚819、 AUD_FPOUT_L 前面板左声道音频信号8210、AUD_RET_L 前面板左声道音频信83号返回8485AUDIO的十针设计可应用于带有功率放大器和音箱的高档机86箱，也可以应用于普通机箱的前置耳麦插口。
联想主板前置音频 接法 介绍和示意图
联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频
新款是13针的音频
相关图片: 老式的就不截图了
下面看看现有普通机箱的音频线大概有几类
普通散装7针接线
整套的7针音频线
普通散装7针接线标示不一样的图片
那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法
2.最后一步(有些主板需要有些不需要只要按照上面的接法接好如果前置没有声音就需要此步骤)
软件设置....
这样连接后，麦克会不能正常输入，这是因为AC97的前置音频面板及插座接线不能适应H D的自动探测。
可以通过声卡驱动的音频管理界面关闭前置插座的自动探测。
比如Realte k ALC883声卡，设置关闭前置插孔探测如下图所示:。
USB_连线定义_图解说明主板前置音频线、USB连线接法
主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
┼—————————— * *机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、 +5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+黑（G）：地线，对应主板的GND、G、地线硬件：图解说明主板前置音频线、USB连线接法【图】【转】一、前置音频线接法图：二、前置USB连线接法图：黑：GND白：DDM 绿：DDP 红：VCC。
主板前置音频接口连接手册
主板前置音频接口连接手册篇一：常用主板前置音频接口连接规范常用主板前置音频接口连接规范常用主板前置音频接口AUDIO是按Intel? 的I/O面板连接规范设计的。
针脚定义(AUDIO)如下:1 、AUD_MIC 前面板麦克输入2、 AUD_GND 模拟音频电路用地线3、 AUD_MIC_BIAS 麦克供电电源4、 AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、 AUD_FPOUT_R 前面板右声道音频信号6、 AUD_RET_R 前面板右声道音频信号返回7、 HP_ON保留给将来耳机放大电路用8、 KEY空针脚9、 AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板左声道音频信号返回AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。
由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。
如果不使用前置音频插口，针脚56， 910必须用跳线帽短接，这样输出信号才会转到后面的音频端口。
否则后面的Line-Out音频接口将不起作用。
目前机箱前置耳麦插口的种类和连接:一、基本按Intel? 的I/O面板连接规范设计，提供7条连接线：这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL和LINE OUT RR）。
采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。
当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。
7条线与主板的前置音频接口JAUD1的连接方式如下：麦克输入（MIC IN）————————①地线（GND）————————————②麦克电源（MIC POWER）———————③面板右声道输出(LINE OUT FR)————⑤面板右声道返回(LINE OUT RR)————⑥面板左声道输出(LINE OUT FL)————⑨面板左声道返回(LINE OUT RL)————⑩[请注意：?AUDIO的麦克连接，MIC IN连接到1脚，MIC POWER连接到3脚，如果接反了会导致麦克没有输入或音量很小；?一定要连接地线，必须连接到2脚；?第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板前置音频线接法常用主板前置音频接口AUDIO是按Intel®的I/O面板连接规范设计的。
针脚定义(AUDIO)如下: 1, AUD_MIC---------前面板麦克输入2, AUD_GND---------模拟音频电路用地线3, AUD_MIC_BIAS----麦克供电电源4, AUD_VCC---------给模拟音频电路用的已滤波的+5V供电5, AUD_FPOUT_R-----前面板右声道音频信号6, AUD_RET_R-------前面板右声道音频信号返回7, HP_ON-----------保留给将来耳机放大电路用8, KEY-------------空针脚9, AUD_FPOUT_L-----前面板左声道音频信号10,AUD_RET_L-------前面板右声道音频信号AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。
由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。
如果不使用前置音频插口，针脚5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的音频端口。
否则后面的Line-Out音频接口将不起作用。
基本按Intel®的I/O面板连接规范设计，提供7条连接线：这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL 和LINE OUT RR）。
采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。
当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。
麦克输入（MIC IN）————————>①地线（GND）———————————>②麦克电源（MIC POWER）——————>③面板右声道输出(LINE OUT FR)—-——>⑤面板右声道返回(LINE OUT RR)——-—>⑥面板左声道输出(LINE OUT FL) ———>⑨面板左声道返回(LINE OUT RL) ———>⑩注意：⑴AUDIO的麦克连接，MIC IN连接到1脚，MIC POWER连接到3脚，如果接反了会导致麦克没有输入或音量很小；⑵一定要连接地线，必须连接到2脚；⑶第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。
前置音频接口的规范和连接目前，有不少用户，在连接前置 MIC 时，不能成功连接。
这里对前置麦克的接线方式作详细说明，供各位参考。
一、英特尔关于前置音频接口的规范英特尔在《 Front Panel I/O ConnectivityDesign Guide 》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
内容如下：2.3 音频连接器2.3.1 通用模式连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
5AU2.3.2 特征 I前面板‘ 音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的 3.5 毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2.3.3 电气事项两个前面板音频输出 (AUD_FPOUT_L 和 AUD_FPOUT_R) 和两个前面板音频返回 (AUD_RET_L 和AUD_RET_R) 连接到一个安装在前面板上的开关型的 3.5 毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由 AUD_FPOUT_L 和AUD_FPOUT_R 送给前面板插座。
经过前面板插座再由 AUD_FPOUT_L 和 AUD_FPOUT_R 返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（ AUD_FPOUT_L 和 AUD_RET_L ，AUD_FPOUT_R 和 AUD_RET_R ）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
2.3.4 主板连接座设计图 1 主板前置音频接口2.3.5 针脚分配 -gP表 1 前置音频连接座信号名针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
3 AUD_MIC_BIAS 麦克偏置电压。
4 AUD_VCC 供模拟音频电路使用的滤波。
5 AUD_FPOUT_R 输出给前置的右声道音频信号。
6 AUD_RET_R 从前置返回的右声道音频信号。
7 HP_ON 为以后控制耳机放大器保留8 KEY 无针脚。
9 AUD_FPOUT_L 输出给前置的左声道音频信号。
10 AUD_RET_L 从前置返回的左声道音频信号。
2.3.6 跳线如果前置音频接线没有连接到主板的前置音频连接座上，连接座的 5 和 6 ， 9 和 10 针应当用跳线短接，否则后置音频插座无效。
二、前置耳机插座和麦克插座常用的前置耳机插座和麦克插座如下图：图 2图中的每种插座都有开关型和非开关型的。
根据英特尔的规范，耳机插座用开关型的，麦克插座可以用非开关型的。
现在有些机箱厂为降低成本，前置耳机插座也采用非开关型。
开关型和非开关型的针脚接线如下图：图 3图 4 中 1 的插座是标准开关型的（ 5 针）， 2 的插座是简化型不带开关的（ 3 针）， 3 是麦克插座。
第一种标准开关型的耳机插座有 5 个针脚，其中 5 、 9 是右左声道的输出， 9 、10 是右、左声道返回。
这种插座和麦克插座接线合起来共有 8 根，其中 2 根地线可以合并，这样连接线最少要有 7 根。
第二种简化非开关型的插座没有了 6 、 10 针脚，把左右声道的返回线与输出线合并了，因此在连接主板的一端左右声道输出线必须分成两个插帽，以便短接 5 、6 和 9 、 10 ，保证后置插座连接音频输出。
图中插座的针脚用英特尔规范名和针号标注，两种插座的连接线插帽如下图：图 4图 4 中 1 是标准的插帽， 4 个耳机， 2 个麦克， 1 个地。
虽然线名与英特尔规范不完全一致，但可以看明白（那么小的插针帽不可能印那么多字）。
LINE OUT RL/ LINE OUT RR 是右声道输出 / 返回， LINE OUT FL/ LINE OUT FR 是左声道输出 / 返回。
GND 是地， MIC IN 是麦克输入， MIC POWER 是麦克偏置电压。
左侧的数字是对应的主板前置音频插座的针脚编号。
图中 2 是非开关型插座的音频输出线插帽，用于没有了左右声道音频信号返回线。
左右声道的输出线分成两个插帽，以便于 5 、 6 和 9 、 10 短接。
为了使后置的插座功能正常，在输出线插帽连出一个短接用的插帽。
所以有两个 Spkout R ，两个 Spkuot L 。
图中左侧的数字是对应的主板前置音频插座 JAUD1 的针脚编号。
下面是这两种音频插座的电路板解刨，从图中的标示就可以看出它们的区别。
图 5 ( 标准 )图 6( 简化 ) ：三、耳麦的插头一般情况下，前置音频主要用于接耳麦，耳麦的插头是耳机和麦克分开的，都采用三芯的插头。
现在的麦克基本都是电容式话筒，连接线只有两根，标准的接法是把两根芯短接成一根左话筒输出线，外套作为 i 接地线，如下图。
图 7下图是标准的耳麦插头各接触头的信号连接：图 8四、顶星主板前置音频接口顶星主板前置音频接口完全按英特尔的规范设计，接口的名称是 JAUD1 。
上述两种机箱前置音频插座及连接线连接到 JAUD1 的接法如下。
图 9 ，标准 7 线 7 头的的连接示意图：图 10 ，简化 5 线 7 头的连接示意图：五、顶星部分 HD Audio主板的前置音频接口英特尔 915/925 芯片组搭配的 ICH6 集成了新的音效处理器 - 高保真音频（ High Definition Audio ）的音频处理器，采用 Azalia Link 与外部的 CODEC 连接，单工带宽就达到 24MB/s ，双工带宽达到 48MB/s ，支持多通道的输入输出，支持 32bit 、 192kHz 的 8 声道（ 7.1 声道）输出，支持 DVD-Audio 和 SACD 、多串流能力、杜比数字标准 (Dolby Digital) 和杜比 THX 环绕 EX 功能 (Dolby THX surround EX) ，使 PC 达到家庭影院级的高保真音频系统。
在音频设备连接和接口方面支持自动检测和自动定义接口，不仅能自行判断哪个端口有何种设备插入，还能为接口定义功能，例如用户将话筒插入音频输出接口， HD Audio 便能探测到该接口有设备连接，并且能自动侦测设备类型，将该接口定义为 MIC 输入接口，改变原接口属性。
所以前置输出接口的针脚也有了新的定义。
顶星部分 HD Audio 主板采用 8- 声道 ALC880 音频编解码芯片，完全支持英特尔的 1.0 版高保真音频规范，支持 Multi-Streaming 功能，支持通用前置音频插座。
主板的前置音频输出接口的标识是 JAUD2 。
各针脚定义如下：图 11针信号名说明1 PORT 1L 模拟口 1- 左声道2 GND 地3 PORT 1R 模拟口 2- 右声道4 PRESENCE# 激活低信号 - 当一个高保真音频 dongle 接入时， PRESENCE# 信号降为 0 ，通知 BIOS 有一个高保真音频 dongle 连接到前置音频接口。
5 PORT 2R 模拟口 2- 右声道6 SENSE1_RETIRN 前置音频插座 1 的侦测信号返回7 SENSE_SEND 高保真音频解码芯片插座侦测电阻网的插座侦测传感线8 KEY 防呆针9 PORT 2L 模拟口 2- 左声道10 SENSE2_RETIRN 前置音频插座 2 的侦测信号返回注：这里的 dongle 不是加密狗，是设备侦测狗，嵌入硬件中随时探测是否有设备接入并能识别出是什么设备，自动加载相关的软件，实现真正的“ 即插即用” 。
因此， 915/925 主板的两个前置音频插座不再有耳机、麦克之分，可随意插入哪一个。
但是机箱前面板的两个音频插座都必须是前面介绍的开关型的（ 5 针脚），那种不带开关的（ 3 针脚）是不可以的。
如下图所示。
图 12所以为 HD Audio 主板配置机箱，最好选用 HD Audio 专用机箱，或者配 HD Audio 专用音频面板。
使用目前 3 针脚麦克插座的机箱，麦克插座就不能插立体声音箱，只能插耳麦。
当使用前置麦克时需要通过软件设置。
