失效分析的思路与诊断
失效分析思路方法和基本程序
第三章失效分析思路方法和基本程序• 3.1 失效分析的思想方法1.整体观念原则设备失效要考虑的对象不仅仅是设备,要把设备---环境—人当作一个系统来考虑a.失效构件与邻近非失效构件之间的关系b.失效构件与周围环境的关系c.失效构件与操作人的各种关系大胆设想可能与环境发生哪些问题,逐个列出失效因素,对照调查,检测,试验数据再逐个排除,特别是大型构件更要如此.2.从现象到本质的原则失效的表现是现象原因才是本质许多失效表现出一定的现象,如一个断口出现贝壳花样;又知道其承受交变载荷,就可认定失效类型是疲劳,但还要进一步弄清为什么会发生疲劳失效,找出原因才是本质。
3.动态原则位置机械产品对周围的环境相对运动变化之中条件设计参量和操作工艺指标只能是一个分析的参考量。
甚至存放在仓库的新产品也要认为在动态中。
内部受力条件会变化,外部温度、介质会变化,产品本身的某些因素也会变化。
4.两分法原则好的方面任何事物、事件一分为二不好的方面失效分析中对任何事物、事件都要一分为二,名牌、进口和质量好的产品也会失效,也会出现设计不当或材料问题。
5.立体原则客观事物在不同的时空范围内是变化的a.对同一设备在不同的服役阶段或不同的环境就会具有不同的性质。
b.同一工况条件构件的不同部位也会产生不同的失效模式失效分析要多方位综合考虑问题。
6.比较方法、历史方法、逻辑方法失效与已失效系统进行比较,依赖过去失效资料积累分析,分析比较综合归纳作出判断和推类。
3.2 相关性分析的思路及方法1.按失效零件制造全过程和使用条件进行分析(1)审查设计使用条件设计包括标准选用导致零件失效设计判据条件(估计不足)高应力区缺陷标准(选用不当)截面变化太陡判据(不准)倒角过小表面质量过低(2)材料分析选用不当热处理不合理成分不合格材料夹杂物超标导致失效产生组织不合要求材料各向异性冶金缺陷(3)加工制造缺陷铸造缺陷锻造缺陷焊接缺陷缺陷冷加工缺陷导致失效产生碰伤表面缺陷腐蚀表面缺陷装配不当缺陷(4)使用和维护情况分析超载超温超速问题频繁启动停车导致失效产生润滑问题冷却问题保养问题2.根据产品的失效形式及机械模式进行分析根据产品的失效表现形式进一步分析失效模式分析导致失效的内因和外因找出失效原因(后面详细讲解)3.“四M”分析思路及方法1)man人操作人员的情况分析工作态度责任心大小玩忽职守人主观臆断造成失效违章操作缺乏经验反映迟钝技术低能2)Media 环境产品使用状态下的环境情况分析载荷状态变化载荷大小变化载荷方向变化环境周围温度导致失效周围湿度周围尘埃腐蚀介质3)Machine 设备情况分析分析材料的选择结构设计加工制造水平造成失效安装水平运输保护措施4)Management 管理情况分析作业程序保护措施管理辅助工作造成失效使用工具维护保养3.3 系统工程的分析思路及方法▪ 1. 复杂系统▪除常规影响因素外▪还有人的因素和软件因素,用相关性及物理检测无法解决,必须采用系统工程来解决。
失效分析的思路和诊断

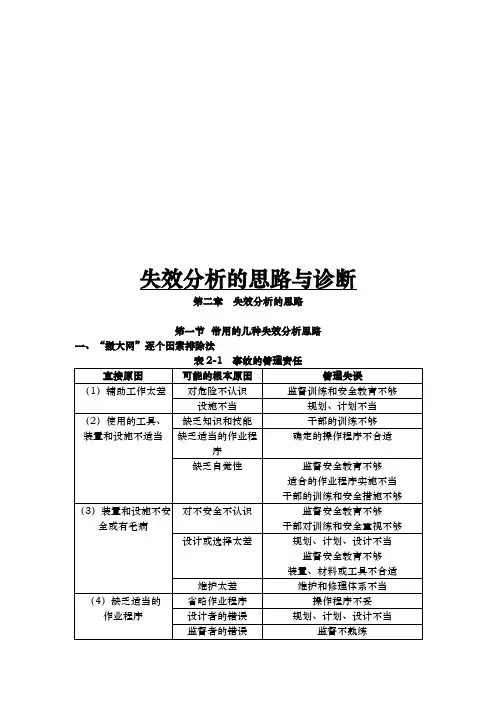

失效分析的思路与诊断第二章失效分析的思路第一节常用的几种失效分析思路一、“撤大网”逐个因素排除法二、以设备制造全过程为一系统进行分析任何一个设备都要经历规划、设计、选材、机械加工(包括铸、锻、焊等工艺)、热处理、二次精加工(研磨、酸洗、电镀)和装配等制作工序,如果失效已确定纯属设备问题,还可对上述工序逐个进一步分析,包括以下容:1.设计不当(1)开孔位置不当造成应力集中;(2)缺口或凹倒角半径过小;(3)高应力区有缺口;(4)横截面改变太陡;(5)改变设计,没有相应地改变受力状况;(6)设计判据不足;(7)计算中出现过载荷;(8)焊缝选择位置不当,以及配合不适当等;(9)对使用条件的环境影响,未做适当考虑;(10)提高使用材料的受力级别;(11)刚性和韧性不适当;(12)材料品种选择错误;(13)选择标准不当;(14)材料性能数据不全;(15)材料韧脆转变温度过高;(16)对现场调查不充分,认识不足就投入设计;(17)与用户配合有差错。
2.材料、冶金缺陷(1)成分不合格;(2)夹杂物含量及成分不合格;(3)织组不合格;(4)各种性能不合格;(5)各向异性不合格;(6)断口不合格;(7)冶金缺陷(缩孔、偏析等);(8)恶化变质;(9)混料。
3.锻造等热加工工艺缺陷(1)折叠、夹砂、夹渣;(2)裂缝;(3)锻造鳞皮;(4)流线分布突变或破坏;(5)晶粒流变异常;(6)沿晶氧化(过烧);(7)氧化皮压入;(8)分层、疏松;(9)带状组织;(10)过热、烧裂;(11)外来金属夹杂物;(12)缩孔;(13)龟裂;(14)打磨裂纹;(15)皱纹。
4.机械加工缺陷(1)未按图纸要求;(2)表面粗糙度不合格;(3)倒角尖锐;(4)磨削裂纹或过烧;(5)裂纹;(6)划伤、刀痕;(7)毛刺;(8)局部过热;(9)矫直不当。
5.铸造缺陷(1)金属突出;(2)孔穴;(3)疏松;(4)不连贯裂纹;(5)表面缺陷;(6)浇注不完全;(7)尺寸和形状不正确;(8)夹砂、夹渣;(9)组织反常;(10)型芯撑、冷铁。
压力容器和压力管道的失效(破坏)与事故分析
压力容器和压力管道的失效(破坏)1.失效的定义:完全失去原定功能;虽还能运行,但已失去原有功能或不能达到原有功能;虽还能运行,但已严重损伤而危及安全,使可靠性降低。
2.失效的方式:1)从广义上分类:过度变形失效:由于超过变形限度而失效。
断裂失效:由于出现裂口而失效。
表面损伤失效;因表面腐蚀而导至失效。
2)一般分类:可分为a)过度变形失效:失效后存在较大的变形。
b)断裂失效:失效是由于存在缺陷如裂纹、腐蚀等缺陷而引起的。
c)表面损伤失效:因腐蚀、表面损伤、材料表面损伤等原因引起的失效。
3.失效的原因1)韧性失效:容器所受应力超过材料的屈服强度发生较大的变形而导致失效,原因为设计不当、腐蚀减薄、材质劣化强度下降、超压、超温。
断口有纤维区、放射纹区、剪切唇区。
2)脆性失效:容器在无明显变形情况下出现断裂导致失效,开裂部位存在较大的缺陷(主要是裂缝),材质劣化变脆、应力腐蚀、晶间腐蚀、疲劳、蠕变开裂。
断口平齐,有金属光泽,断口和最大主应力方向垂直。
3)疲劳失效:容器长期受交变载荷引起的疲劳开裂导致疲劳失效。
原因为容器长期受交变载荷、开裂点应力集中、开裂点上有小缺陷。
断口比较平齐光整,有三个区萌生区、疲劳扩展区和瞬断区。
其中扩展区有明显的贝壳样条纹。
4)腐蚀失效:因腐蚀原因导致失效。
均匀腐蚀减薄导致强度不够;应力腐蚀导致断裂;晶间腐蚀导致开裂;氢蚀导致开裂、点蚀造成的泄漏;缝隙腐蚀造成的泄漏或开裂;冲蚀造成局部减薄,泄漏;双金属腐蚀造成局部减薄。
晶间腐蚀:金属材料均属多晶材料,晶粒间存在晶界,晶间腐蚀是指晶界发生腐蚀。
应力腐蚀:金属材料的材质、介质、和拉应力三个因素共同作用下发生的裂纹不断扩大。
裂纹的发展可以是沿晶的也可以是串晶的。
氢蚀:在高温下氢气常形成原子状态氢极易渗透到钢材内部,进入钢材的氢与渗碳体中的碳生成甲烷,使渗碳体脱碳材料变软,生成的甲烷在金属中体积增大,使金属内压力增大金属表面形成鼓包。
腐蚀失效的形式:韧性失效、脆性失效、局部鼓胀、爆破、泄漏、裂纹泄漏、低应力脆断、材质劣化。
锅炉管失效分析与寿命评估
1.2 失效分析的作用
1) 电厂金属部件的失效分析工作是金属工作的主线。为提高金属技 术监督水平、材料质量鉴定和在役设备的寿命预测提供重要的技术依 据。
2) 确定部件失效原因,提出相应对策,避免同类事故再次发生。 3) 发现金属部件在设计、选材、加工、装配、维护和使用中的问题。
为提高产品质量和改善维护、提高使用水平提供依据。 4)为重大事故提供仲裁依据。对不合格产品,为用户赔偿要求提供技
火电厂锅炉受热面管失效分析与寿命评估
目录
1 失效分析
1.1 失效分析的意义 1.2 失效分析的作用 1.3 失效分析的任务 1.4 失效分析的思路及程序 1.5 锅炉四管的特点 1.6 锅炉四管的失效类型及特征 1.7 失效分析案例
2 锅炉管内壁氧化皮检测评估技术 3 寿命评估
3.1 寿命评估的目的和原则 3.2 寿命评估方法 3.3 高温受热面的寿命评估技术
火电厂锅炉受热面管失效分析与寿命评估目录1失效分析11失效分析的意义12失效分析的作用13失效分析的任务14失效分析的思路及程序15锅炉四管的特点16锅炉四管的失效类型及特征17失效分析案例2锅炉管内壁氧化皮检测评估技术33寿命评估31寿命评估的目的和原则32寿命评估方法33高温受热面的寿命评估技术4炉内长寿命壁温监测技术11失效分析的意义?失效分析工作是对电厂方方面面工作的一个检验和评价
应力)。 要求有良好的工艺性能,其中特别是焊接性能要好,对过热器管和持
久塑性。 要求在高温长期运行中组织性质稳定性好还要求有良好的冷加工性能。 要求钢的抗氧化性能高,氧化深度应小于0.1mm/年。 具有较高的抗热疲劳能力。Leabharlann 1.6 锅炉管失效的主要原因
燃煤锅炉的恶劣工作条件是造成这些故障的主要原因;应 力、温度、腐蚀、磨损和振动等的综合影响使管子钢材变 质。
失效分析的流程
失效分析的流程
失效分析的流程主要包括以下步骤:
1. 故障现象记录:详细记录失效产品的故障表现、使用环境和条件,初步判断失效模式。
2. 样品收集与预处理:获取失效产品或部件样本,进行必要的保护和清洗,确保后续分析不受干扰。
3. 外观检查与非破坏性测试:通过肉眼观察、光学显微镜检查、X射线透视等手段,寻找外部可见的缺陷及内部结构异常。
4. 破坏性分析:采用金相分析、化学成分分析、断口分析等方法,深入探究失效机理。
5. 功能测试与模拟实验:对样品进行电气性能测试、力学性能测试,并根据需要设计加速老化、应力测试等模拟实验,重现失效过程。
6. 数据分析与结论得出:综合所有测试结果,分析失效原因,确定责任方,并提出改进措施或预防对策。
7. 报告编写与反馈:整理失效分析报告,将结论反馈给相关部门,指导产品质量改进和工艺优化。
失效和失效形式的分类
第1章失效和失效形式的分类1第1章 失效和失效形式的分类机械构件或机械制品在实际使用过程中,由于载荷、温度、介质等力学及环境因素的作用,以磨损、腐蚀、断裂、变形等方式失效,这给国民经济带来极大的损失,严重的失效事故甚至会造成人身伤亡。
失效分析的目的是确定失效性质,查找失效原因,提出预防监控以及设计改进意见,避免和防止类似失效的重复发生。
失效分析工作对材料的正确选择和使用,促进新材料、新工艺、新技术和新结构的发展,对产品设计、制造技术的改进,对材料及零件质量检查、验收标准的制定,改进设备的操作与维护,以及促进设备监控技术的发展等方面具有重要作用。
1.1 失效的定义机械产品的零件或部件处于下列3种状态之一时,就可定义为失效:① 当它完全不能工作时;② 仍然可以工作,但已不能令人满意地实现预期的功能时;③ 受到严重损伤不能可靠而安全地继续使用,必须立即从产品或装备上拆下来进行修理或更换时。
机械产品及零部件常见的失效类型包括变形失效、损伤失效和断裂失效三大类。
机械产品及零部件的失效是一个由损伤、萌生、扩展(积累)直至破坏的发展过程。
不同失效类型其发展过程不同,过程的各个阶段的发展速度也不相同。
按照机械产品使用的过程,可将失效分为3类。
1.早期失效在使用初期,由于设计和制造上的缺陷而诱发的失效,称为早期失效。
因为使用初期,容易暴露上述缺陷而导致失效,因此失效率往往较高,但随着使用时间的延长,其失效率则很快下降。
假若在产品出厂前即进行旨在剔除这类缺陷的过程,则在产品正式使用时,便可使失效率大体保持恒定值。
2.随机失效在理想的情况下,产品或装备发生损伤或老化之前,应是无“失效”的。
但是由于环境的偶然变化、操作时的人为差错或者由于管理不善,仍可能产生随机失效或称偶然2 材料成型缺陷及失效分析失效。
偶然失效率是随机分布的,其值很低而且基本上是恒定的。
这一时期是产品的最佳工作时间。
3.耗损失效经过随机失效期后,产品中的零部件已到了寿命后期,于是失效开始急剧增加,这种失效叫作耗损失效或损伤累积失效。
汽车防盗器失灵故障及解决方案
汽车防盗器失灵故障及解决方案篇一:汽车防盗器故障分析八例“汽车防盗报警系统的使用,是借助汽车电源和汽车本身的一些电路来实现,防盗器一旦出现故障,会影响车辆的正常使用。
本文分析一些常见故障的原因并介绍处理方法,其中大部分故障的处理,用户可以自己参照解决。
例1.故障现象:遥控操作不起作用,按遥控器各功能按键时,遥控器的红色LED指示灯不亮。
原因分析:此故障多在遥控器本身,有以下几种情况:(1)电池电量用尽;(2)电池正、负极簧片生锈或(来自: 小龙文档网:汽车防盗器失灵故障及解决方案)接触不良;(3)遥控器被雨淋或进水、油浸等。
对此,可将电路板取出,用工业酒精清洗后,用家用电吹风吹干或待其自然干燥后,就可以使用。
例2.故障现象:遥控距离越来越短,发射信号时,遥控器的LED亮度变暗或闪烁。
原因分析:此现象多是电池电量不足,更换电池即可。
除此以外,建议不要自己调整或更换遥控器的元件,以免造成更大的损失。
转自:华夏汽车影音防盗社区例3.故障现象:遥控器某一功能键失效,按该键时LED 指示灯不亮。
原因分析:某功能键失效(其它功能键正常)多为本功能键损坏或按键引脚与电路板的焊点脱焊。
遥控器的按键多为微型开关,平时使用时用力要轻,并注意防水、防摔和重压。
例4.故障现象:未使用遥控器时,LED指示灯经常自己亮,或只要装上电池LED指示灯即常亮,而操作遥控器没有反应。
原因分析:遥控器未按按键时指示灯经常自己亮,一般为遥控器的按键机械性损坏。
表现为按键的手感不好,没有弹性,更换按键即可。
对跳码型遥控器而言,按遥控器各功能键均无反应,更换电池或重新安装电池后,(转自:华夏汽车影音防盗社区 ) LED指示灯亮20~40秒,然后无反应。
这说明按键有短路性损坏,若手感无异常,可用万用表R×1档在路测试各按键,随后更换短路的按键即可。
例5.故障现象:车辆行驶30~40秒左右自动熄火并进入报警状态,解除防盗功能后,行驶中重复上述情况,如此反复。
汽车中控门锁失灵故障诊断及维修-精品文档
汽车中控门锁失灵故障诊断及维修-精品⽂档汽车中控门锁失灵故障诊断及维修⼀、中央门锁控制系统的功能中央门锁控制系统具有钥匙联动锁门和开门功能以及钥匙禁闭预防功能,具体如下:1、两级开锁功能。
在钥匙联动开锁功能中,⼀级开锁操作,只能以机械⽅法打开钥匙插⼊的门。
两级开锁操作,则同时打开其他车门。
2、钥匙占⽤预防功能。
防⽌钥匙插⼊点⽕开关时,没有钥匙⽽将车门锁住。
3、安全功能。
当钥匙从点⽕开关中拔去⽽门已锁住时,⽆论⽤钥匙或不⽤钥匙锁门,门都不能⽤门锁控制开关打开。
4、电动窗不⽤钥匙的动作功能。
驾驶员和乘客的车门都关上,点⽕开关断开后,电动窗仍可动作约60s。
⼀般来说,所有车门可以通过前右或前左侧门上的钥匙操纵同时关闭和打开。
若已执⾏了锁门操纵,⽽⼀侧前门打开并且点⽕开关钥匙仍插在锁芯内,则所有的车门会⾃动打开,以防⽌点⽕开关钥匙遗忘在汽车内。
⼆、汽车中控门锁的分类汽车电⼦锁的分类⽅法很多,既可以按照控制部分中主要元器件的异同进⾏分类,也可以按照编码⽅式的异同进⾏分类。
1、按键式电⼦锁。
按键式电⼦锁采⽤键盘或组合按钮输⼊开锁密码,操作⽅便。
内部控制电路常采⽤电⼦密码专⽤集成电路。
2、拨盘式电⼦锁。
拨盘式电⼦锁采⽤机械拨盘开关输⼊开锁密码。
很多按键式电⼦锁可以改造成拨盘式电⼦锁。
3、电⼦钥匙式电⼦锁。
电⼦钥匙式电⼦锁使⽤电⼦钥匙作为开锁密码,它由元器件搭成的单元电路组成,做成⼩型⼿持单元形式,通过光、声、电或磁等多种形式与主控电路联系。
此类产品包括各种遥控汽车门锁、转向锁和点⽕锁以及电⼦密码点⽕钥匙。
4、触摸式电⼦锁。
采⽤触摸⽅法输⼊开锁密码,操作简单。
5、⽣物特征式电⼦锁。
将声⾳、指纹等⼈体⽣物特征作为密码输⼊,由计算机进⾏模式识别控制开锁,智能化相当⾼。
三、汽车中控门锁的结构1、汽车电⼦门锁的结构汽车电⼦门锁由控制部分和执⾏机构两部分组成。
(1)控制部分控制部分包括编码器、输⼊器、存储器、鉴别器、驱动级、抗⼲扰电路、显⽰装置、保险装置和电源等部分。
FMEA失效分析的思路与诊断
FMEA失效分析的思路与诊断FMEA(Failure Mode and Effects Analysis)是一种系统性的方法,用于识别和诊断潜在的失效模式及其可能的效应,以及识别和评估预防和控制措施。
以下是FMEA失效分析的思路与诊断的详细解释。
1.思路:1.1确定团队:组织一个多学科的团队,包括不同部门和领域的专家,以确保全面和多元的视角。
1.2确定目标:明确FMEA失效分析的目标,例如改进产品、流程或系统的可靠性,减少风险和成本,提高质量等。
1.3选择范围:确定需要进行失效分析的范围,例如特定产品、过程或系统。
1.4制定工作计划:制定一个详细的工作计划,包括分析的步骤、时间表和责任分配。
1.5收集相关信息:收集与失效模式、潜在原因和效应相关的信息,包括技术手册、过程文档、产品规范、历史数据、经验知识等。
1.6风险评估:对失效模式进行风险评估,根据其潜在的严重性、发生概率和检测能力来评估风险。
1.7制定改进计划:基于风险评估结果,制定改进计划,包括确定必要的预防和控制措施。
1.8实施改进计划:实施改进计划,并跟踪其有效性和成本效益。
2.诊断:2.1首先,对所关注的产品、过程或系统进行详细的分析和了解,包括其功能、工作原理和条件等。
通过对现有文档和资料的研究,了解其设计、制造和运营的过程。
2.2组织和明确失效模式和相关数据。
通过分析过程或系统的历史失效数据、用户反馈、事故报告等,确定可能的失效模式。
2.3评估潜在原因。
根据失效模式,确定可能的原因,这些原因可以是设计不良、工艺问题、操作错误、环境变化等。
2.4评估可能的效应。
根据失效模式和原因,评估可能的效应,包括安全风险、客户满意度、产品质量、生产效率等方面。
2.5量化和评估风险。
将潜在的失效模式、原因和效应进行定量评估,使用风险评估工具,如风险矩阵、风险指数等,确定风险的严重性、持续时间、概率等。
2.6制定预防和控制措施。
基于风险评估的结果,制定必要的预防和控制措施,包括改进设计、优化工艺、提高操作员培训等。
PLC故障排查步骤的思路和方法
PLC故障排查步骤的思路和方法plc硬件损坏或软件运行出错的概率极低,检查故障时,重点应放在PLC的外围电气元件,PLC的故障大多数是外围接口信号故障,维修时,只要PLC有部分控制的动作正常,就不用怀疑PLC的程序问题。
确认运算程序有输出,而PLC 的接口没有输出,则为接口电路故障。
PLC系统的硬件故障多于软件故障,大多是外部信号不满足或执行元件故障引起,而不是PLC系统的问题。
可根据PLC输入、输出状态来判断故障。
PLC的输入输出信号都要通过I/O通道,有些故障会在I/O接口通道上反映出来,有时通过观察I/O接口状态,就可找出故障原因。
PLC都具有自诊断功能,检查故障时可根据报警信息,查明原因并确定故障部位,也是检查和排除PLC故障的基本手段和方法。
先判断故障是全局还是局部的,上位机显示多处控制元件工作不正常,提示很多报警信息,就需要检查CPU模块、存储器模块、通信模块及电源等公共部分。
经验表明PLC控制系统出现的绝大部分故障,都是通过PLC程序检查出来的。
PLC控制系统的动作都是按照一定顺序来完成的,观察系统的动作过程,比较故障和正常时的情况,大多可发现疑点,判断出现故障原因。
有些故障可在屏幕上直接显示出报警原因,有些虽然有报警信息,但并没有直接反映出报警的原因;还有些故障不产生报警信息,只是有些动作不执行;遇到以上两种情况,跟踪PLC 程序的运行是检查故障的有效方法。
PLC故障分为软件故障和硬件故障,本文结合PLC系统现场故障处理实例,分享PLC故障维修经验,本文是PLC高手速成秘籍!!PLC主要由中央处理单元、输入接口、输出接口、通信接口等部分组成,其中CPU是PLC的核心,I/0部件是连接现场设备与CPU之间的接口电路,通信接口用于与编程器和上位机连接。
对于整体式PLC,所有部件都装在同一机壳内;对于模块式PLC,各功能部件独立封装,称为模块或模板,各模块通过总线连接,安装在机架或导轨上。
金属构件失效分析
脆性断裂失效 构件在断裂之前没有发生或很少发生宏观 可见的塑性变形的断裂称为脆性断裂失效。 可见的塑性变形的断裂称为脆性断裂失效。 构件在交变载荷作用下, 疲劳断裂失效 构件在交变载荷作用下,经过一定的周期 后所发生的断裂称为疲劳断裂失效。 后所发生的断裂称为疲劳断裂失效。 腐蚀失效 腐蚀是材料表面与服投环境发生物理或化学的 反应,使材料发生损坏或变质的现象, 反应,使材料发生损坏或变质的现象,构件发生的腐蚀使其不 能发挥正常的功能则称为腐蚀失效。腐蚀有多种形式, 能发挥正常的功能则称为腐蚀失效。腐蚀有多种形式,有均匀 均匀腐蚀和只在局部地方出现的局部腐蚀, 遍及构件表面的均匀腐蚀和只在局部地方出现的局部腐蚀 遍及构件表面的均匀腐蚀和只在局部地方出现的局部腐蚀,局 部腐蚀又有点腐蚀、晶间腐蚀、缝隙腐蚀、应力腐蚀开裂、 部腐蚀又有点腐蚀、晶间腐蚀、缝隙腐蚀、应力腐蚀开裂、腐 蚀疲劳等。 蚀疲劳等。
Hale Waihona Puke • 选材不当及材料缺陷金属装备及构件的材料选择要遵循使用性原则、 金属装备及构件的材料选择要遵循使用性原则、加工工艺 使用性原则 性能原则及经济性原则,遵循使用性原则是首先要考虑的。 性能原则及经济性原则,遵循使用性原则是首先要考虑的。使 用在特定环境中的构件, 用在特定环境中的构件,对可预见的失效形式要为其选择足够 的抵抗失效的能力。 对韧性材料可能产生的屈服变形或断裂, 的抵抗失效的能力。如对韧性材料可能产生的屈服变形或断裂, 应该选择足够的拉伸强度和屈服强度; 应该选择足够的拉伸强度和屈服强度;但对可能产生的脆性断 疲劳及应力腐蚀开裂的环境条件, 裂、疲劳及应力腐蚀开裂的环境条件,高强度的材料往往适得 其反。在符合使用性能的原则下选取的结构材料, 其反。在符合使用性能的原则下选取的结构材料,对构件的成 形要有好的加工工艺性能。在保证构件使用性能、 形要有好的加工工艺性能。在保证构件使用性能、加工工艺性 能要求的前题下,经济性也是必须考虑的。 能要求的前题下,经济性也是必须考虑的。
失效分析实验室规划书
sl失效分析实验室规划书一.失效分析实验室建设的目的失效分析的定义:按一定的思路和方法判断失效性质、分析失效原因、研究失效事故处理方法和预防措施的技术活动及管理活动,统称失效分析。
失效:器件性能发生剧烈的或是缓慢的变化,这些变化达到一定程度,器件不能正常工作,这种现象叫做失效。
失效模式:指失效的表现形式,一般指器件失效时的状态,如开路、短路、漏电或参数漂移等。
失效分析的意义:失效分析预测预防是使失败转化为成功的科学,是产品安全可靠运行的保证,是提高产品质量的重要途径。
它着眼于整个失效的系统工程分析。
其意义和作用在于:(1)失效分析可减少和预防产品或装备同类失效现象重复发生,从而降低不良率,提高产品质量。
(2)失效是产品质量控制网发生偏差的反映,失效分析是可靠性工程的重要基础技术工作,是产品全面质量管理中的重要组成部分和关键技术环节。
(3)失效分析可为技术开发、技术改造、科学技术进步提供信息、方向、途径和方法。
(4)失效分析可为制订和修改产品质量标准等提供可靠的科学技术依据。
(5)失效分析可为各级领导进行技术决策提供重要的科学的基础数据来源。
我司实验室失效分析的目的:1.针对客户质量投诉产品的失效分析,运用失效分析的设备找出产品的失效点,判断失效性质,找出失效原因,回复客户给客户一个满意的答复,根据客户要求协助产线改进工艺。
2.针对产线各个工序出现的异常半成品进行分析,分析造成异常的原因,及时调整产线生产。
3.针对开发部门新开发的各种新材料,新的产品,对其结构,成份进行验证性分析,看其是否符合客户的要求。
失效分析为积极预防重复失效找到有效的途径。
通过失效分析,找到造成产品失效的真正原因,从而建立结构设计、材料选择与使用、加工生产、人员操作与管理、使用与保管方面主要的失效抗力指标与措施,特别是确定这种失效抗力指标随材料成分、组织和状态变化的规律,运用金属学、材料强度学、工程力学等方面的研究成果,提出增强失效抗力的改进措施。
职业培训:失效分析知识
职业培训:失效分析知识失效分析是一门发展中的新兴学科,近年开始从军工向普通企业普及,它是根据失效模式和现象,通过分析和验证,模拟重现失效的现象,找出失效的原因,挖掘出失效的机理的活动。
在提高产品质量,技术开发、改进,产品修复及仲裁失效事故等方面具有很强的实际意义。
目录1.失效分析的基本概念 (1)1.1 (1).失效的分类 (2)1.2.失效的发展过程 (3)1.3.失效分析的实施步骤 (4)1.4.小结 (4)2.失效分析流程 (5)3.失效分析方法 (5)3.1.前述 (5)3.2.失效模式诊断 (6)3. 3.失效原因诊断 (8)4. 4.失效机理诊断 (8)4.各种材料失效分析检测方法 (9)4. 1.PCB/PCBA失效分析 (9)4. 2.电子元器件失效分析 (10)5. 3.金属材料失效分析 (11)5.4.高分子材料失效分析 (12)4.5.复合材料失效分析 (13)4.6.涂层/镀层失效分析 (14)1.1.分析的基本概念一般的,狭义上的失效指的是机电产品丧失功能的现象,而失效分析则是分析诊断失效的模式、原因和机理,研究采取补救预测和预防措施的技术活动和管理活动,同时,与之相关的理论、技术和方法相交叉的综合学科则称之为失效学。
1.2.1.3.失效的分类我们常说的失效从失效模式和失效机理上来说,一般按下述方法进行分类:1、断裂失效:断裂失效常分为韧性断裂和脆性断裂两类,而脆性断裂又分为低温脆性断裂、辐射脆化断裂、氢损伤(氢脆)、应力腐蚀、液态金属脆化、液体侵蚀损伤、高温应力断裂(即蠕变断裂)、疲劳断裂这几种。
2、非断裂失效:基本分为磨损失效、腐蚀失效、变形失效几种,磨损失效一般包含磨粒磨损、粘着磨损两种,腐蚀失效分为氧化腐蚀和电化学腐蚀两种,变形时效分为弹性变形和塑性变形失效两种。
3、复合失效机理,顾名思义就是多种失效机理综合作用而成导致的失效,例如低周疲劳导致的断裂即是韧性断裂和疲劳断裂两种机理复合作用而成的,再如机件受高温应力+电化学腐蚀复合作用下,会出现烧蚀热蚀的失效现象等等。
失效分析ppt课件
(1)窄义的安全
窄义的安全包括国家安全(即国防安全)、 社会安全和公共安全。 国家安全是指在国家、民族、领土层面上的安 全,侧重于在国家和民族之间的冲突和对抗中 捍卫国家利益问题;
社会安全是指社会秩序、运行机制层面的安全, 侧重于在社会犯罪、破坏和威胁中维护社会利 益问题;
公共安全是指在生产经营层面上的安全,侧重 于对安全生产事故的控制问题。
失效分析是人们深化客观事物认识的知识源 头和途径。
因此,失效分析具有原创性。
2.4 失效及其分析具有普遍性
失效分析、改进提高、再失效分析研究、再 提高发展,如此往复循环、螺旋上升、发展飞 跃,就是人类科学技术发展历史、乃至于社会 发展历史的全过程。
因此,广义地说,科学技术发展史、社会发 展史都是人类与广义的失效不断作斗争、变失 败(失效)为成功(安全)的历史。
也有人认为,“安全”是一种能力,是 指人类对自身利益——包括生命、健康、 财产、资源、生存空间(领土、领海、 领空)、信息、无形财产、商业机会、 传统、文化、社会结构、运行机制和秩 序等——的捍卫、维护和控制的能力。
将上述“状态论”和“能力论”相结合, 安全是通过“能力”达到的一种“状 态”。
4.1 安全的内涵和外延 安全的内涵和外延可分为: 窄义的安全(又可称为传统的安全) 广义的安全(又可称为非传统的安全)
在社会生活上
安全生产工作
从社会发展的角度,安全生产是社会稳定、文明的重 要因素
从实现可持续展战略的角度,安全生产是保障和促进 社会经济持续健康发展的重要保证;
从提高社会文明的角度,安全生产是体现和提高社会 文明与进步的重要标志;
从全面建设和实现小康社会的角度,安全生产是全面 建设和实现小康社会宏伟目标的本质内涵。
金属材料失效分析基础与应用第一单元 概论 PPT课件
图1-13 以失效抗力指标为线索的失效分析思路示意图
失效残骸分析法中应注意的问题:
要判断系统各构件断裂的先后顺序,从而找出最先断裂( 失效)件。可从各构件断裂断口表面花样上判断,并将最先 断裂(失效)件断口进行分析。
如“压力容器爆炸”等众多碎片飞裂失效残骸分析中: ① 在移动残片前,应绘草图、测量列表记录每一残片位置 ; ② 要确保现场的残片都被找到,往往较难,但非常有用; ③ 要确定事故发生时,装置各控制系统是否处于正常状态 。(如飞机的“黑匣子”、设备控制仪表等)。
应特别强调的是失效与以下几个概念既有联系又有区别, 必须加以区别:
(1)失效和事故
(2)失效和可靠
(3)失效况:
(1) 零件由于断裂、腐蚀、磨损、变形等,从而完全 失去原有功能;
(2)零件在外部环境作用下,部分的失去其原有功能 ,虽然能够工作,但不能完成规定功能和制定任务。
二、失效分析的任务
①失效性质的判定; ②失效原因的分析; ③采取措施,提高材料或产品的失效抗力。
模块三 失效分析的思路方法和基本程序
一、失效分析的思路方法
1、失效分析思路的内涵
失效分析思路不仅是失效分析学科的重要组成部分, 而且是失效分析的灵魂。
模块三 失效分析的思路方法和基本程序
2、失效分析的主要思路方法
(3) 金属装备整体功能并无任何变化,但其中某个构 件部分或全部失去功能,虽然装备还能正常工作,但在某 些特殊情况下就可能导致重大事故,这种失去安全工作能 力的情况也属于失效;
2、失效的分类
(1)按材料损伤机理分类 根据机械失效过程中材料发生变化的物理、化学的本
质机理不同和过程特征差异,可以分为四类,分别是变形、 断裂、磨损和腐蚀,如图1-1和1-2所示。
故障分析方法
故障分析方法故障分析是指对设备、系统或工艺中出现的故障进行诊断和分析,以找出故障原因,并采取相应的措施进行修复的过程。
在工程领域中,故障分析是非常重要的一环,它直接关系到设备的正常运行和生产效率。
因此,掌握一些有效的故障分析方法对于工程技术人员来说是至关重要的。
首先,故障分析的第一步是收集信息。
在设备出现故障时,及时收集相关信息是非常重要的。
这些信息包括设备的型号、规格、工作环境、故障现象等。
只有充分了解设备的工作情况,才能更好地进行故障分析。
其次,进行现场观察。
现场观察是非常重要的一步,通过观察可以发现很多细节问题。
有时候,一些看似不起眼的细节可能就是故障的关键。
因此,工程技术人员需要亲自到现场进行观察,仔细寻找可能存在的故障点。
接着,进行设备测试。
设备测试是故障分析的重要手段之一。
通过对设备进行各种测试,可以更加直观地了解设备的工作状态,找出可能存在的故障点。
在进行测试时,需要根据实际情况选择合适的测试方法和测试仪器,确保测试结果的准确性。
然后,进行数据分析。
在收集了相关信息、进行了现场观察和设备测试后,需要对所得数据进行分析。
通过数据分析,可以找出设备可能存在的问题,进一步缩小故障范围,为后续的故障排除工作提供重要依据。
最后,采取相应的措施进行修复。
根据前面的故障分析结果,可以有针对性地采取相应的措施进行修复。
修复措施可能包括更换零部件、调整设备参数、改进工艺流程等。
在进行修复时,需要严格按照操作规程进行,确保修复工作的安全和有效性。
综上所述,故障分析是一项复杂而又重要的工作。
只有通过科学的方法和严谨的态度进行故障分析,才能更好地保障设备的正常运行和生产效率。
希望工程技术人员能够在日常工作中,不断提升故障分析能力,为企业的发展贡献自己的力量。
芯片故障分析与失效机理探究
影响芯片功能
确,影响芯片性能
• 系统设计不协调:可能导致系统性能
• 刻蚀工艺不足:可能导致电路结构损
下降,影响芯片可靠性
坏,影响芯片可靠性
提高芯片可靠性的设计与工艺措
施
设计措施
• 采用冗余设计:增加冗余电路,提高芯
片的容错能力
• 优化逻辑设计:减少逻辑错误,提高芯
片的逻辑可靠性
• 系统设计优化:提高系统各模块的协同
• 通过芯片故障分析和失效机理探究,
为芯片设计提供优化建议
为芯片制造工艺提供改进方向
为芯片使用和维护提供指导
• 提高芯片的可靠性和稳定性,降低生
• 提高芯片的制造质量和良率,降低生
• 提高芯片的使用寿命和可靠性,降低
产成本和风险
产成本和风险
维护成本和风险
谢谢观看
THANK YOU FOR WATCHING
需求波动,消费者信心下降
业加大技术研发投入,提高芯片可
• 产业链上的企业需要投入更多资
• 产业链上的企业需要关注市场动
靠性和稳定性
源进行芯片故障分析和改进
态,调整生产策略
• 技术研发投入有助于推动产业链
的技术进步和创新
02
芯片故障分析技术
芯片故障分析的目的与方法
方法
• 故障模拟法:通过模拟故障条件,分析芯片故障的原因和机理
• 长期性能下降可能导致设备
• 安全风险可能导致个人隐私
效,无法继续使用
提前报废,增加维护成本
泄露、企业机密泄露等问题
芯片故障对产业链的影响
生产成本增加
市场需求波动
技术研发投入
• 芯片故障可能导致电子设备生产
• 芯片故障可能导致电子设备市场
一汽—大众2018款迈腾B8L右侧车门功能失效故障诊断
AUTO TIME171AUTO AFTERMARKET | 汽车后市场时代汽车 一汽—大众2018款迈腾B8L 右侧车门功能失效故障诊断李江华1 曾虎21.江西省机械高级技工学校 江西省南昌市 3300012.江西机电职业技术学院 西省南昌市 330013摘 要: 汽车局部功能失效是汽车使用过程中经常遇到的问题,如何快速准确的判断故障点以及故障原因关系到客户的维修体验。
本文以一汽-大众迈腾 2018款380TSI +DSG 尊贵型车型右侧车门功能失效为例,利用现代维修工具设备,对故障进行分析检测,利用系统化故障诊断逻辑结合测量数据判断出故障点,并分析故障原因。
关键词:迈腾B8L 故障诊断 波形 故障码1 引言随着汽车保有量的连年增长以及汽车技术水平的不断提高,现代人对汽车的选择不再只是代步,愈加追求汽车的舒适性,汽车配置日渐丰富,同时汽车电气化程度越来越高,汽车功能集成化与模块化控制在汽车上逐渐普及。
本文将以一汽-大众迈腾B8L 右侧车门功能失效故障为例,分析系统控制逻辑、故障检查与诊断排除过程,采用系统化故障诊断方法对故障产生原因以及诊断思路进行剖析。
2 故障现象一辆2018款一汽大众迈腾380TSI 汽车,配备DQ380型双离合变速器,车主在使用过程中发现右侧车门所有功能失效,右侧车门无法上锁,右侧玻璃升降器、右侧后视镜功能均失效,但右侧车门把手触摸传感器功能正常,其余现象正常。
3 故障分析通过故障现象初步判断为迈腾B8L 舒适系统故障,迈腾B8L 舒适系统包括车窗玻璃升降系统、车门锁系统、电动后视镜系统等,迈腾B8L 车型每个车门都由独立的控制单元通过车载网络接收相关信息,从而实现各车门的功能控制。
两个前门J386、J387通过CAN 总线通信,两个后门J388、J389则通过LIN 总线独立与J386、J387通信,后门各功能只受控于前门传递的指令,其网络拓扑图如图1所示。
图1 车门网络拓扑图操作各功能开关,发现右侧车门功能均失效,但左侧车门各功能无异常,根据迈腾B8L 相关电路和控制逻辑,初步判断故障可能原因如下:(1)J387自身及其供电搭铁故障;(2)J387通讯故障;(3)J533自身局部故障;(4)舒适CAN 总线局部故障。
工程材料的失效类型及分析
工程材料的失效类型及分析******学号:********专业:材料学材料学院2012 年6 月目录一、失效分析概论及发展历史 (1)1.1 失效分析概论 (1)1.2 失效分析发展历史 (1)二、失效分析的分类 (3)三、失效分析的分析思路和基本方法 (3)3.1 失效分析主要思路 (3)3.2 失效分析的基本方法 (5)3.3 分析及实验 (6)四、失效分析案例 (7)4.1 疲劳宏观分析 (7)4.2 疲劳微观分析 (9)4.3 某型车辆扭力轴疲劳断裂失效分析 (10)五、总结和展望 (14)参考文献 (15)摘要:介绍了失效分析的主要类型,阐述失效分析的主要分析思路和分析方法,然后通过选定失效分析中很重要的疲劳断裂失效这一块来进行分析,最后列举模型车辆扭力轴疲劳断裂失效分析这一实例来具体说明失效分析的步骤和方法。
关键词:失效分析疲劳一、失效分析概论及发展历史1.1失效分析概论失效指的是设备或装置不能在规定时间内履行其预定的功能,机械产品的零件或部件处于下列三种状态之一时,就可定义为失效:1.零件由于断裂、腐蚀、变形等而完全丧失其功能2.零件在外部环境作用下,部分的失去其原有功能,虽然能够工作,但不能完成规定功能3.零件虽然能够工作,也能完成规定功能,但继续使用时,不能确保安全可靠性而失效分析通常是指对失效产品为寻找失效原因和预防措施所进行的一切技术活动。
就是研究失效现象的特征和规律,从而找出失效的模式和原因。
1.2失效分析发展历史机械零部件实效会造成灾难或重大的经济损失,因此失效分析的意义重大。
失效分析的发展历史可以分为三个阶段:失效分析初级阶段、近代失效分析阶段和现代失效分析阶段。
一般来讲,把第一次世界工业革命前划分为失效分析的初级阶段,这个时期是简单的手工生产时期,金属制品规模小且数量少,其失效不会引起重视,失效分析基本上处于现象描述和经验阶段。
失效分析真正受到重视是以蒸汽动力和大机器生产为表的世界工业革命开始,生产大发展,金属制品向大型,复杂,多功能开拓但当时人们尚未掌握材料在各种环境中使用的性态,设计,制造及使用中可能出现的失效现象。
不对中故障的分析与诊断技巧
不对中故障的分析与诊断技巧⽤振动法进⾏设备状态监测与故障诊断时,应⼒求做到概念清晰、思路明确、⽅法得当、刻苦实践,才能取得满意的效果。
⼀、诊断不对中故障应做到概念清晰1.追其不对中原因⼀是设计对中考虑不够及计算偏差;⼆是安装找正误差和对热态转⼦不对中量考虑⽋佳;三是运⾏操作上超负荷运⾏和机组保温不良,轴系各转⼦热变形不⼀;四是机器基础、底座沉降不均使对中超差和软地脚造成对中不良;五是环境温度变化⼤,机器热变形不同。
2.辨其不对中形式轴颈在轴承中偏斜称轴承不对中;⽤联轴器连接的转⼦不处在同⼀直线上称轴系不对中;轴系不对中可分为平⾏不对中、⾓度不对中、综合不对中。
3.熟知不对中特征轴系不对中本⾝不会产⽣振动,主要影响到油膜性能和阻尼,在转⼦不平衡时,由于轴承不对中对不平衡⼒的反作⽤,会出现⼯频振动;当其不对中过⼤时,有可能使转⼦失稳或产⽣碰摩,在⼀定条件下会出现⾼次谐波振动(负荷⼤时)或引起油膜涡动进⽽导致油膜振荡(负荷轻时)。
⽽轴系不对中将导致轴向、径向交变⼒,引起其振动特征频率为转⼦⼯频的轴向振动和2倍频分量的径向振动。
对于齿式联轴器,平⾏不对中时产⽣以轴向为主的振动,⾓度不对中及综合不对中时和刚性联轴器不对中⼀样,会产⽣径向振动和轴向振动。
⼆、诊断不对中故障务必思路明确1.测轴振动与测机壳(轴承座)的选择因故障时转⼦振动的变化⽐轴承座敏感,故⽤电涡流位移传感器测轴振动是⾸选,不具备条件时,可⽤速度(或加速度)传感器测量机壳(轴承座)的振动。
2.分析频带的选择因不平衡、不对中故障均发⽣在低频带,故应根据机组转⼦转速选分析频带为1kHz或500Hz以下为宜。
3.测量参数的选择位移d、速度v、加速度a是描述振动幅值⼤⼩的三个参数,由于位移参数对100Hz以下的低频信号敏感,速度参数对1kHz以下的低频信号敏感,加速度参数对1 kHz以上的⾼频信号敏感,故不对中应选位移或速度参数。
4.诊断标准与参考图谱的选择在排除存在其他故障的情况下,根据机组类别和仪器功能进⾏选择;做简易诊断可选绝对、相对、类⽐三种标准之⼀,在此基础上再选机组正常时的图谱或不对中故障图谱作为参考图谱,⽤实测分析图谱与之对⽐作出精密诊断。
