电力电子技术模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.无源逆变指的是把直流电能转换成交流电能送给交流电网。
（）A、正确B、错误正确答案：B2.平板式晶闸管的缺点是安装不方便。
（）A、正确B、错误正确答案：A3.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A4.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。
（）A、正确B、错误正确答案：B5.GTO开通时间是指延迟时间和上升时间之和。
（）A、正确B、错误正确答案：A6.给晶闸管加上正向阳极电压它就会导通。
A、正确B、错误正确答案：B7.降压斩波电路运行情况只有一种：电感电流连续模式。
（）A、正确B、错误正确答案：B8.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B10.GTO制成逆导型，能够承受反向电压。
（）A、正确B、错误正确答案：B11.降压斩波电路斩波开关关断时，电感充电。
（）A、正确B、错误正确答案：B12.三相全控桥整流电路中，输出电压的脉动频率为150Hz。
（）A、正确B、错误正确答案：B13.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（）A、正确正确答案：B14.斩波电路具有效率高、体积小、重量轻、成本低等优点。
（）A、正确B、错误正确答案：A15.电压型逆变器其中间直流环节以电容贮能。
（）A、正确B、错误正确答案：A16.整流电路按电路结构不同分为零式电路和桥式电路。
（）A、正确B、错误正确答案：A17.降压斩波电路中二极管作用是续流。
（）A、正确B、错误正确答案：A18.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B19.直流变换电路多用于牵引调速。
（）A、正确B、错误正确答案：A20.无源逆变电路是把直流电能逆变成交流电能送给交流电网。
华工电力电子技术平时作业2019

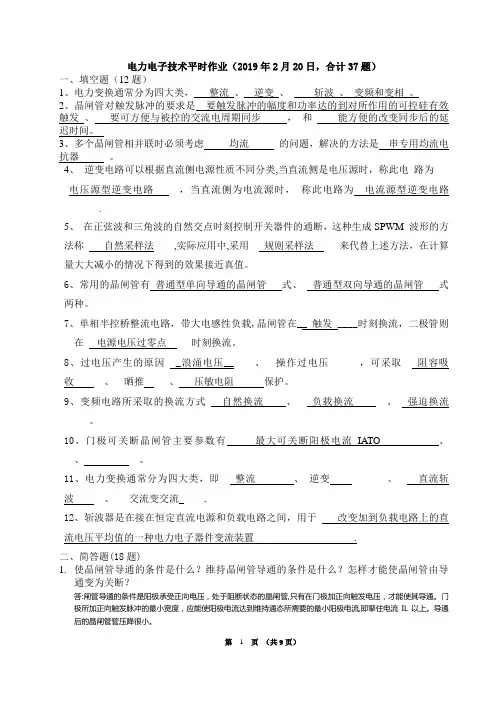

电力电子技术平时作业（2019年2月20日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，整流、逆变、斩波、变频和变相。
2、晶闸管对触发脉冲的要求是要触发脉冲的幅度和功率达的到对所作用的可控硅有效触发、要可方便与被控的交流电周期同步，和能方便的改变同步后的延迟时间。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、逆变电路可以根据直流侧电源性质不同分类,当直流侧是电压源时，称此电路为___电压源型逆变电路_____，当直流侧为电流源时，称此电路为__电流源型逆变电路______.5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称__自然采样法____,实际应用中,采用__ 规则采样法___来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。
6、常用的晶闸管有_普通型单向导通的晶闸管___式、__普通型双向导通的晶闸管___式两种。
7、单相半控桥整流电路，带大电感性负载,晶闸管在__ 触发 ____时刻换流，二极管则在_ _电源电压过零点_____时刻换流。
8、过电压产生的原因_ _浪涌电压______、__操作过电压______，可采取__ 阻容吸收、__晒推___、压敏电阻保护。
9、变频电路所采取的换流方式_ 自然换流_、__ 负载换流__、_ 强迫换流_____。
10、门极可关断晶闸管主要参数有_ 最大可关断阳极电流IATO 、__、__。
11、电力变换通常分为四大类，即__ 整流、_逆变_______、__ 直流斩波、___交流变交流__.12、斩波器是在接在恒定直流电源和负载电路之间，用于_ 改变加到负载电路上的直流电压平均值的一种电力电子器件变流装置.二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答:闸管导通的条件是阳极承受正向电压，处于阻断状态的晶闸管,只有在门极加正向触发电压，才能使其导通。
电力电子技术平时作业20190820
电力电子技术平时作业（2019年8月20日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，交流变直流、直流变交流，直流变直流、交流变交流。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高，和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是挑选特性参数尽量一致的器件和采用均流电抗器。
4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为_电压源型逆变电路____，当直流侧为电流源时，称此电路为__电流源型逆变电路______。
5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称自然采样法，实际应用中，采用_规则采样法来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。
6、常用的晶闸管有单向导通__式、双向导通式两种。
7、单相半控桥整流电路，带大电感性负载，晶闸管在触发__时刻换流，二极管则在电源电压过零点_时刻换流。
8、过电压产生的原因电路状态突然改变_、电磁状态突然改变___，可采取__安装避雷线避雷器、电抗器、开关触头加并联电阻保护。
9、变频电路所采取的换流方式自然换流、负载换流、强迫换流。
10、门极可关断晶闸管主要参数有断态重复峰值电压、断态不重复峰值电压__、反向重复峰值电压和反向不重复峰值电压。
11、电力变换通常分为四大类，即交流变直流、直流变交流、直流变直流、__交流变交流___。
12、斩波器是在接在恒定直流电源和负载电路之间，用于改变用加到负载电路上的直流平均电压值的一种交流变换装置。
二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答:使晶闸管导通的条件是:晶闸管承受正向阳极电压，并在门极施加触发电流(脉冲)。
或: uax>0且ucx>0。
维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
2019年春季电力电子技术平时作业(华南)
电力电子技术平时作业（2019年2月20日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，交流变直流、直流变直流，直流变交流、交流变交流。
2、晶闸管对触发脉冲的要求是触发脉冲的宽度应保证晶闸管可靠导通、触发脉冲应有足够的幅度，触发脉冲应不超过晶闸管门极的电压和应有良好的抗干扰性能、温度稳定性及与主电路的电气隔离。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是挑选特性参数尽量一致的器件和采用均流电抗器。
4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为电压型逆变电路，当直流侧为电流源时，称此电路为电流型逆变电路。
5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称自然采样法，实际应用中，采用规则采样法来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。
6、常用的晶闸管有单向导通式、双向导通式两种。
7、单相半控桥整流电路，带大电感性负载，晶闸管在触发时刻换流，二极管则在_电源电压过零点时刻换流。
8、过电压产生的原因操作过电压、雷击过电压，可采取RC过电压抑制电路、压敏电阻等措施进行保护。
9、变频电路所采取的换流方式_负载谐振换流_、脉冲（强迫）换流。
10、门极可关断晶闸管主要参数有最大可关断阳极电流IATO、电流关断增益βOff=IATO/IGM、开通时间Ton 开通时间指延迟时间与上升时间之和.GTO的延迟时间一般为1~2us,上升时间则随同态阳极电流值的增大而增大、关断时间Toff 关断时间指存储时间与下降时间之和，而不包括尾部时间。
GTO的存储时间则随阳极电流值的增大而增大，下降时间一般小于2us。
11、电力变换通常分为四大类，即交流变直流、直流变直流，直流变交流、交流变交流。
12、斩波器是在接在恒定直流电源和负载电路之间，用于改变加到负载电路上的平流平均电压的一种装置。
二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：（1）使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
华南理工大学 电力电子技术 A卷 附答案

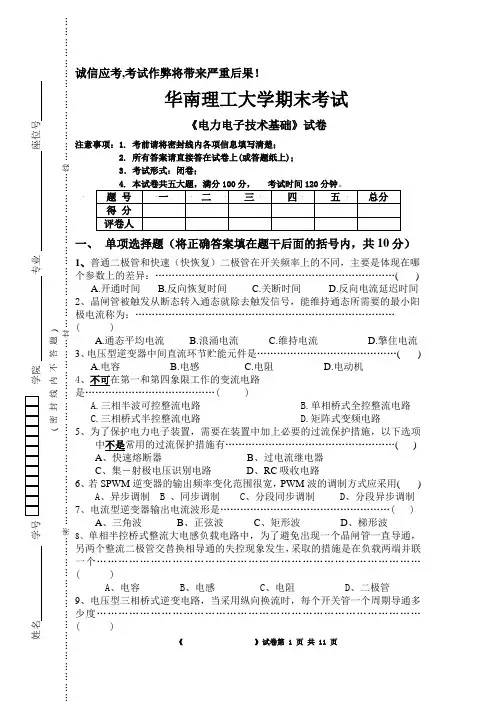

,考试作弊将带来严重后果！华南理工大学期末考试《电力电子技术基础》试卷1. 考前请将密封线内各项信息填写清楚；所有答案请直接答在试卷上(或答题纸上)；．考试形式：闭卷；单项选择题（将正确答案填在题干后面的括号内，共10分）、普通二极管和快速（快恢复）二极管在开关频率上的不同，主要是体现在哪( )A.开通时间B.反向恢复时间C.关断时间D.反向电流延迟时间、晶闸管被触发从断态转入通态就除去触发信号，能维持通态所需要的最小阳( )A.通态平均电流B.浪涌电流C.维持电流D.擎住电流、电压型逆变器中间直流环节贮能元件是……………………………………( )A.电容B.电感C.电阻D.电动机、不可在第一和第四象限工作的变流电路是…………………………………( )A.三相半波可控整流电路B.单相桥式全控整流电路C.三相桥式半控整流电路D.矩阵式变频电路、为了保护电力电子装置，需要在装置中加上必要的过流保护措施，以下选项中不是常用的过流保护措施有……………………………………………( )A、快速熔断器B、过电流继电器C、集－射极电压识别电路D、RC吸收电路、若SPWM逆变器的输出频率变化范围很宽，PWM波的调制方式应采用( )A、异步调制 B 、同步调制 C、分段同步调制 D、分段异步调制、电流型逆变器输出电流波形是……………………………………………( )A、三角波B、正弦波C、矩形波D、梯形波、单相半控桥式整流大电感负载电路中，为了避免出现一个晶闸管一直导通，采取的措施是在负载两端并联( )A、电容B、电感C、电阻D、二极管、电压型三相桥式逆变电路，当采用纵向换流时，每个开关管一个周期导通多( )A、60ºB、120ºC、180ºD、240º、以下的换流方式，哪个不是晶闸管的换流方式…………………………( )A、电源换流B、负载换流C、强迫换流D、器件换流二 、判断题（正确打√，错误打×，共10分）11、GTR 一次击穿后，若集电极电流不超过与最大允许耗散功率相对应的限制，GTR 不会损坏。
电力电子技术平时作业

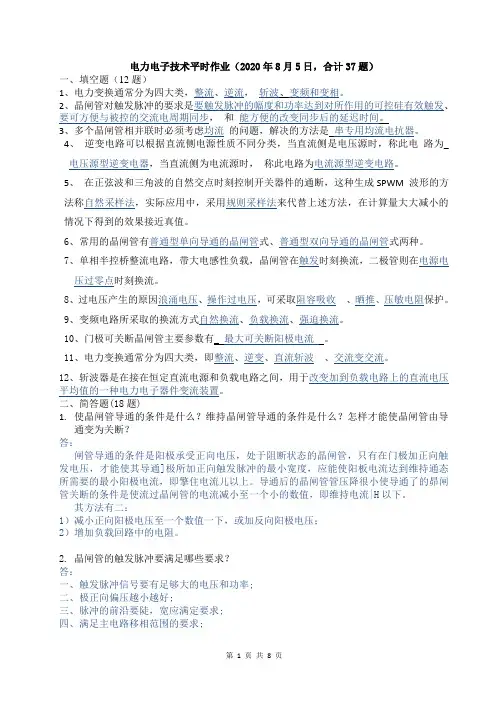

电力电子技术平时作业（2020年8月5日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，整流、逆流，斩波、变频和变相。
2、晶闸管对触发脉冲的要求是要触发脉冲的幅度和功率达到对所作用的可控硅有效触发、要可方便与被控的交流电周期同步，和能方便的改变同步后的延迟时间。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为_电压源型逆变电器，当直流侧为电流源时，称此电路为电流源型逆变电路。
5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称自然采样法，实际应用中，采用规则采样法来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。
6、常用的晶闸管有普通型单向导通的晶闸管式、普通型双向导通的晶闸管式两种。
7、单相半控桥整流电路，带大电感性负载，晶闸管在触发时刻换流，二极管则在电源电压过零点时刻换流。
8、过电压产生的原因浪涌电压、操作过电压，可采取阻容吸收、晒推、压敏电阻保护。
9、变频电路所采取的换流方式自然换流、负载换流、强迫换流。
10、门极可关断晶闸管主要参数有_ 最大可关断阳极电流。
11、电力变换通常分为四大类，即整流、逆变、直流斩波、交流变交流。
12、斩波器是在接在恒定直流电源和负载电路之间，用于改变加到负载电路上的直流电压平均值的一种电力电子器件变流装置。
二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：闸管导通的条件是阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通]极所加正向触发脉冲的最小宽度，应能使阳板电流达到维持通态所需要的最小阳极电流，即擎住电流儿以上。
导通后的晶闸管管压降很小使导通了的昴闸管关断的条件是使流过晶闸管的电流减小至一个小的数值，即维持电流|H以下。
电力电子技术试题20套答案
20套答案第一套题答案！一、填空题（共8小题，每空1分，共20分）1、空1 信息电子技术2、空1 开关；空2 开关3、空1 载波比；空2 同步；空3 分段同步4、空1 冲量；空2 形状5、空1 MOSFET；空2 GTO；空3 IGBT6、空1 ；空27、空1 有源；空2 无源8、空1 VD1；空2 V1；空3 VD2；空4 V2；空5 VD1二、选择题（共10小题，前4题每题2分，其余每题1分，共14分）1、（B）2、（D）3、（C）4、（C）5、（D）6、（A）7、（C）8、（B）9、（A）10、（B）三、简答题（共3 小题，共22分）1、（7分）晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。
门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。
导通后的晶闸管管压降很小。
（3分）使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。
其方法有二：（1）减小正向阳极电压至某一最小值以下，或加反向阳极电压；（2分）（2）增加负载回路中的电阻。
（2分）2、（8分）(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2分）(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；（3分）(3) 阻感负载时需提供无功。
为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。
（3分）3、（7分）（1）外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；（2分）（2）内部条件：变流电路必须工作于β<90°区域，使直流端电压Ud的极性与整流状态时相反，才能把直流功率逆变成交流功率返送回电网。
这两个条件缺一不可。
（2分）当出现触发脉冲丢失、晶闸管损坏或快速熔断器烧断、电源缺相等原因都会发生逆变失败。
当逆变角太小时，也会发生逆变失败。
华东石油《电力电子技术》2019年春学期在线作业(二)辅导答案
《电力电子技术》2019年春学期在线作业（二）电压型逆变电路中反馈二极管的作用是给交流侧向直流侧反馈的无功能量提供通道。
A.错误B.正确正确答案:B交流调压电路是既改变频率，又改变输出电压的幅值的电路。
A.错误B.正确正确答案:A普通晶闸管额定电流的定义，与其他电气元件一样，是用有效值来定义的。
A.错误B.正确正确答案:A逆变角太大会造成逆变失败。
A.错误B.正确正确答案:B有源逆变指的是把直流电能转变成交流电能送给负载。
A.错误B.正确正确答案:A有源逆变装置是把逆变后的交流能量送回电网。
A.错误B.正确正确答案:B给晶闸管加上正向阳极电压它就会导通。
A.错误B.正确正确答案:A直流测接大电容的逆变电路称为电流型逆变电路。
A.错误B.正确正确答案:A全桥直流变换电路根据控制方式的不同可分为双极型PWM控制方式和单极型PWM控制方式。
A.错误B.正确正确答案:B额定电流500A的普通型晶闸管，是指额定电流有效值是500A。
A.错误B.正确正确答案:AIGBT属于电压驱动型器件。
A.错误B.正确正确答案:B直流斩波电路只能实现降低输出直流电压的作用。
A.错误B.正确正确答案:A在单相半波整流电路中，晶闸管的额定电压应取U2。
A.错误B.正确正确答案:A逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
A.错误B.正确正确答案:B绝缘栅双极型晶体管具有电力场效应晶体管和电力晶体管的优点。
A.错误B.正确正确答案:B在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
A.错误B.正确正确答案:B为了实现有源逆变其直流侧的直流电动势应稍大于变流器直流侧的平均值。
A.错误B.正确正确答案:B在单相桥式半控整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控。
A.错误B.正确正确答案:B库克变换电路与升降压变换电路本质上是一样的。
A.错误B.正确正确答案:A无源逆变指的是不需要电源的电路。
华南理工网络教育电力电子技术模拟题答案完整版
1. 按照电力电子器件能够被控制电路所控制的程度，可以将电力电子器件分为：__半控 ___型器件，__ 全控___
器件，不可控器件等三类。
2. 晶闸管的工作状态有正向阻断状态，正向 导通 状态和反向 阻断 状态。
3. 单相全波可控整流电路中，晶闸管承受的最大反向电压为 根号 2 倍的 U2 。三相半波可控整流电路中，
性___控制方式。
7. 逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为_
_电压型逆变_，
当直流侧为电流源时，称此电路为_ 电流型逆变
_____。
8. 提高变流置的功率因数的常用方法有 减少触发角
、 增加整流相数
等(只需列两种方
法) 。
9. 逆变器环流指的是只流经 两组反并联的逆变桥 ，而不流经 负载 的电流，环流可在电路中加 电抗器
逆变电路可以根据直流侧电源性质不同分类当直流侧是电压源时称此电路为电压型逆变当直流侧为电流源时称此电路为电流型逆变提高变流置的功率因数的常用方法有减少触发角逆变器环流指的是只流经两组反并联的逆变桥而不流经负载的电流环流可在电路中加电抗器来限制
华南理工大学网络教育学院
《电力电子技术 》模拟题
一. 单项选择题(每题 2 分, 共 10 分)
