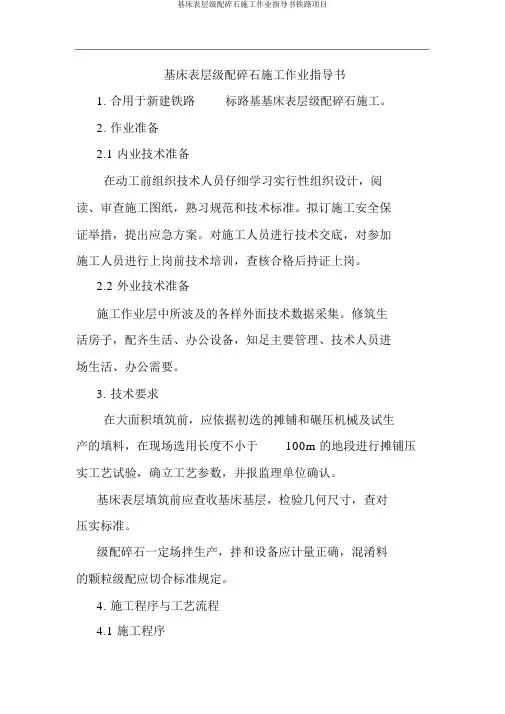

基床表层级配碎石施工作业指导书铁路项目
基床表层级配碎石施工作业指导书1. 合用于新建铁路标路基基床表层级配碎石施工。
2.作业准备2.1 内业技术准备在动工前组织技术人员仔细学习实行性组织设计，阅读、审查施工图纸，熟习规范和技术标准。
拟订施工安全保证举措，提出应急方案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，查核合格后持证上岗。
2.2 外业技术准备施工作业层中所波及的各样外面技术数据采集。
修筑生活房子，配齐生活、办公设备，知足主要管理、技术人员进场生活、办公需要。
3.技术要求在大面积填筑前，应依据初选的摊铺和碾压机械及试生产的填料，在现场选用长度不小于100m 的地段进行摊铺压实工艺试验，确立工艺参数，并报监理单位确认。
基床表层填筑前应查收基床基层，检验几何尺寸，查对压实标准。
级配碎石一定场拌生产，拌和设备应计量正确，混淆料的颗粒级配应切合标准规定。
4.施工程序与工艺流程4.1 施工程序施工准备→基床基层查收→搅拌运输→摊铺碾压→检测修整→进行下道工序施工4.2 工艺流程查收基床基层区段搅拌运输区段摊铺碾压区段检测修整阶段测修量整检修放基拌运摊碾测整样床合输铺压试养检底验护验层基床表层级配碎石施工工艺框图5.施工要求5.1 施工准备施工前应做好级配碎石备料工作，拌合场内不一样粒径的碎石集料应分别堆放。
基床表层级配碎石一定采纳厂拌法施工。
拌和设备应计量正确，填料一定进行材质及级配试验，材质及级配均要切合设计和规范的要求。
正式拌合前，调试厂拌设备。
基床表层填筑前应检查基床基层几何尺寸，查对压实标准，不切合标准的基床基层应进行修整，达到基床底层查收标准。
在大面积填筑前，应依据初选的摊铺、碾压机械及试生产出的填料，进行现场填筑压实工艺试验，确立填料级配、施工含水率、混淆料颗粒密度、松铺厚度和碾压遍数、机械配套方案、施工组织等工艺参数。
基床表层的填筑宜按查收基床基层、搅拌运输、摊铺碾压、检测修整“四区段”和拌合、运输、摊铺、碾压、检测试验、修整保养“六流程”的施工工艺组织施工。
基床表层级配碎石施工作业指导书
