常见液晶屏主芯片资料

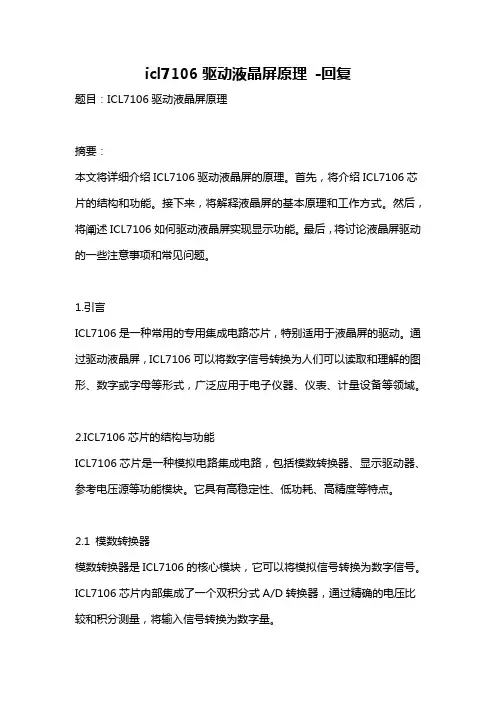

icl7106驱动液晶屏原理 -回复

icl7106驱动液晶屏原理-回复题目：ICL7106驱动液晶屏原理摘要：本文将详细介绍ICL7106驱动液晶屏的原理。

首先，将介绍ICL7106芯片的结构和功能。

接下来，将解释液晶屏的基本原理和工作方式。

然后，将阐述ICL7106如何驱动液晶屏实现显示功能。

最后，将讨论液晶屏驱动的一些注意事项和常见问题。

1.引言ICL7106是一种常用的专用集成电路芯片，特别适用于液晶屏的驱动。

通过驱动液晶屏，ICL7106可以将数字信号转换为人们可以读取和理解的图形、数字或字母等形式，广泛应用于电子仪器、仪表、计量设备等领域。

2.ICL7106芯片的结构与功能ICL7106芯片是一种模拟电路集成电路，包括模数转换器、显示驱动器、参考电压源等功能模块。

它具有高稳定性、低功耗、高精度等特点。

2.1 模数转换器模数转换器是ICL7106的核心模块，它可以将模拟信号转换为数字信号。

ICL7106芯片内部集成了一个双积分式A/D转换器，通过精确的电压比较和积分测量，将输入信号转换为数字量。

2.2 显示驱动器ICL7106具有多种显示模式，可以驱动不同类型和不同大小的液晶屏，如7段LED、16段LED、点阵等。

同时，它支持多种显示方式，如数字表示、字母表示、符号表示等，可根据需要显示不同的信息。

2.3 参考电压源ICL7106芯片内部集成了一个高稳定的参考电压源，用于提供稳定的参考电压给模数转换器，确保转换的准确性和精度。

3.液晶屏的基本原理和工作方式液晶屏是一种基于液晶显示原理的显示设备。

液晶是一种特殊的有机化合物，具有有机光电特性。

液晶显示屏通过控制液晶分子的排列状态来实现显示。

液晶显示屏的原理是利用液晶的电光效应和光学各向异性效应。

当施加电场或改变电压时，液晶分子的排列状态发生变化，从而改变了通过液晶的光的偏振状态，实现显示效果。

4.ICL7106如何驱动液晶屏实现显示功能ICL7106芯片将转换得到的数字信号通过显示驱动器模块发送给液晶屏。

led屏芯片

led屏芯片LED屏芯片（LED Display Chip）是指用于驱动LED屏显示的集成电路芯片。

它是将数字信号转换为控制LED点亮的电流信号的关键组件，具有过流保护、灰度控制、亮度调节、扫描控制等功能。

LED屏芯片通常由控制器和驱动器组成。

控制器用于接收来自上游的视频信号，并对信号进行处理、分解，将每个像素点的RGB颜色值转换为对应的电流值。

驱动器则负责通过驱动电路将电流信号传输到对应的LED像素。

LED屏芯片的种类多样，主要包括串行驱动芯片、平行驱动芯片、RGB三合一驱动芯片等。

其中，串行驱动芯片常用于大屏幕显示，具有串行通信功能，可以简化线路结构，减少接线数量。

平行驱动芯片则常用于小屏幕显示，能够实现高刷新率和高灰度控制。

RGB三合一驱动芯片则将红、绿、蓝三个像素点的驱动电路集成到一个芯片中，可以减少组装成本和体积。

LED屏芯片的特点主要有以下几个方面：首先，高集成度。

LED屏芯片具有高度集成的特点，可以实现复杂的图像处理和控制功能，提高显示效果。

其次，高亮度和色彩饱和度。

LED屏芯片能够提供高亮度和丰富的颜色，使得显示效果更加鲜艳生动。

再次，低功耗。

LED屏芯片采用低功耗设计，可以有效降低能耗，延长屏幕的使用寿命。

此外，可靠性和稳定性强。

LED屏芯片具有较高的抗干扰能力和可靠性，能够应对各类环境和工作条件。

最后，易于控制和维护。

LED屏芯片具有直观的控制界面和灵活的参数调节功能，方便用户进行显示内容的设置和调整。

同时，芯片本身也具有自动检测和故障显示功能，便于维护人员进行故障排查和修复。

综上所述，LED屏芯片是LED显示屏中至关重要的组成部分，承担着将数字信号转换为可视化图像的关键任务。

随着科技的进步和技术的不断创新，LED屏芯片将会进一步提升其集成度、亮度、颜色饱和度和稳定性，为用户提供更好的显示效果和使用体验。

液晶常用电源管理芯片

液晶常⽤电源管理芯⽚1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V得稳压⼆极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/A T1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可⽤SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R ⽤cm0565r代换(取掉4脚得稳压⼆极管) DP104 5S0765 DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可⽤SG6841代(改4脚电阻)LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为2047KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STRG5643D STRG5653D、STRG8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接⼊THX202H TFC719THX203H TFC718STOP246Y TOP247YV A7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V、31W);ICE2A265(2A/650V、52W);ICE2B0565(0、5A/650V、23W):ICE2B165(1A/650V、31W);ICE2B265(2A/650V、52W);ICE2A180(1A/800V、29W);ICE2A280(2A/800、50W)、KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT(⼤⼩两种体积)、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这就是⼀类得,这些型号得引脚功能全都⼀样,只就是输出功率不⼀样。

常见液晶驱动控制芯片详解

常见液晶驱动控制芯片详解前言因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16X2、16X4、20X2、20X4、40X4等字符型LCD，基本上都采用的KS0066 作为LCD 的驱动控制器。

二、图形点阵型LCD驱动控制IC2.1、点阵数122X32—SED1520。

2.2、点阵数128×64。

（1）RA8816，支持串行或并行数据操作方式，内置中文汉字字库。

（2）KS0108/RA8808，只支持并行数据操作方式，也是最通用的12864点阵液晶的驱动控制IC。

（3）ST7565，支持中行或并行数据操作方式。

（4）S6B0724，支持中行或并行数据操作方式。

（5）RA6963，支持并行数据操作方式。

2.3、其他点阵数如192×64、240×64、320X64、240X128 的一般都是采用RA6963驱动控制芯片。

2.4、点阵数320X240，通用的采用RA8835 内置ASCII字库，以及RA8806驱动IC内置ASCII和中文等字库。

这里列举的只是一些常用的，当然还有其他LCD 驱动控制IC，在写LCD 驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC 数据手册吧。

后面我将慢慢补上其它一些常见的。

三、12864 液晶的奥秘CD1601/1602和LCD12864 都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864 的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864 有带字库的，也有不带字库的：有5V电压的，也有3.3V工作电压：归根到底的区别在于驱动控制芯片，常用的控制芯片有RA8816、KS0108/RA8808、RA6963等等。

液晶逻辑板芯片5562A

液晶逻辑板芯片5562A
概述：5562是一款液晶屏逻辑板上的带有高速放大器和高精度LDO的偏压电源IC芯片，它为薄膜晶体管（TFT）液晶所需在TQFN 包中显示（LCD）面板提供了DC-DC转换器提供调节电压。

一个升压转换器、一个降压转换器和两个充电泵将8V至14V输入电压转换为四个输出电压，来提供给大屏幕LCD面板电源方案。

5562A采用TQFN7X7-48引脚封装工艺。

5562A可以和CM501与MAX17126B 直接相互代换。

一、TQFN7X7-48功能和特性
* 8V至14V输入电压范围
* 500kHz/750kHz固定开关频率
* vs升压变换器
电流模式
1%反馈精度
输出电压范围高达20V
3A开关电流
可调软启动
可调电流限制
aregic降压转换器
1%反馈精度
2.5a开关电流
2.5毫秒内部软启动
* 150MA负电荷泵驱动器，适用于VGL
* 150MA正电荷泵驱动器，适用于VGH * 门电压综合高压开关
* 用于VREF的高压LDO
0.5%反馈精度
* 高速运算放大器
20MHz-3dB带宽
45 V/微秒转换率
±200 mA短路电流
* 驱动外部MOSFET的栅极驱动信号
* 7mm x 7mm 48针TQFN封装工艺二、5562A引脚功能
微信0。

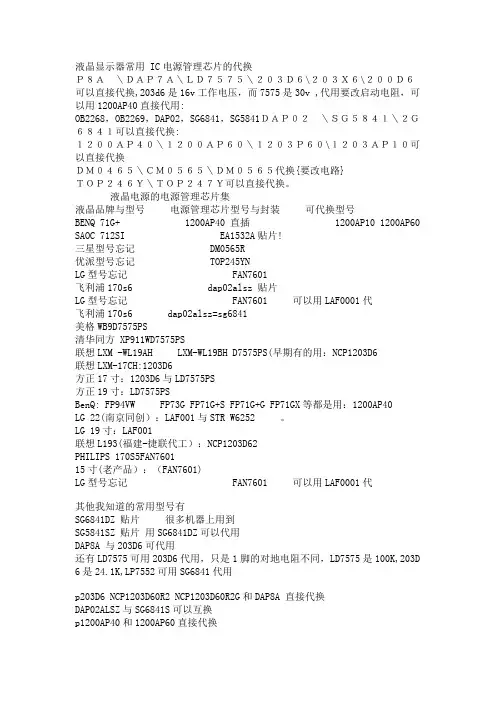

液晶显示器常用 IC电源管理芯片的代换

液晶显示器常用 IC电源管理芯片的代换Ｐ８Ａ＼ＤＡＰ７Ａ＼ＬＤ７５７５＼２０３Ｄ６\２０３Ｘ６\２００Ｄ６可以直接代换,203d6是16v工作电压，而7575是30v ,代用要改启动电阻，可以用1200AP40直接代用:OB2268，OB2269，DAP02，SG6841，SG5841ＤＡＰ０２＼ＳＧ５８４１＼２Ｇ６８４１可以直接代换:１２００ＡＰ４０＼１２００ＡＰ６０＼１２０３Ｐ６０\１２０３ＡＰ１０可以直接代换ＤＭ０４６５＼ＣＭ０５６５＼ＤＭ０５６５代换{要改电路}ＴＯＰ２４６Ｙ＼ＴＯＰ２４７Ｙ可以直接代换。

液晶电源的电源管理芯片集液晶品牌与型号电源管理芯片型号与封装可代换型号BENQ 71G+ 1200AP40 直插 1200AP10 1200AP60SAOC 712SI EA1532A贴片!三星型号忘记 DM0565R优派型号忘记 TOP245YNLG型号忘记 FAN7601飞利浦170s6 dap02alsz 贴片LG型号忘记 FAN7601 可以用LAF0001代飞利浦170s6 dap02alsz=sg6841美格WB9D7575PS清华同方 XP911WD7575PS联想LXM -WL19AH LXM-WL19BH D7575PS(早期有的用：NCP1203D6联想LXM-17CH:1203D6方正17寸：1203D6与LD7575PS方正19寸：LD7575PSBenQ: FP94VW FP73G FP71G+S FP71G+G FP71GX等都是用：1200AP40LG 22(南京同创）：LAF001与STR W6252 。

LG 19寸：LAF001联想L193(福建-捷联代工）：NCP1203D62PHILIPS 170S5FAN760115寸(老产品）：（FAN7601)LG型号忘记 FAN7601 可以用LAF0001代其他我知道的常用型号有SG6841DZ 贴片很多机器上用到SG5841SZ 贴片用SG6841DZ可以代用DAP8A 与203D6可代用还有LD7575可用203D6代用，只是1脚的对地电阻不同，LD7575是100K,203D 6是24.1K,LP7552可用SG6841代用p203D6 NCP1203D60R2 NCP1203D60R2G和DAP8A 直接代换DAP02ALSZ与SG6841S可以互换p1200AP40和1200AP60直接代换5S0765和DP104、DP704直接代换DP804和DP904直接代换.2S0680和2S0880直接代换TEA1507和TEA1533直接代换)LD7535兼容 SG6848 (6849) / SG5701 / SG5848 /LD7535 (7550) / OB2262 (2263) / OB2278（2279）RS20519 P) g( O# \3 C8 Z2 U$ a- ?) c0 _LD7575和NCP1203、NCP1200 OB2268 SG5 841 LD7552 OB2269 OB2268 RS2042CR6860兼容ACT30CR6853兼容OB2263CR6201兼容THX201，TFC718；CR6202兼容THX202，TFC719；CR6203兼容THX203，TFC718S。

led显示屏常用芯片说明

LED 显示屏中常用的芯片说明及原理Led中常见的芯片有：74HC595列驱动，74HC138译码驱动，74HC245信号放大，74HC4953行扫描等。

1、74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

74HC595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SHcp（移位寄存器时钟输入）的上升沿输入到移位寄存器中，在STcp（存储器时钟输入）的上升沿输入到存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。

三态。

将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。

2特点8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。

）可以直接清除 100MHz的移位频率特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。

）可以直接清除100MHz的移位频率3输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

参考数据Cpd决定动态的能耗，Pd=Cpd×VCC×f1+∑(CL×VCC^2×f0)F1=输入频率，CL=输出电容f0=输出频率（MHz）Vcc=电源电压4、引脚说明符号引脚描述Q0…Q7 8位并行数据输出，其中Q0为第15脚GND 第8脚地Q7’第9脚串行数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效（低电平）DS 第14脚串行数据输入VCC 第16脚电源2、74HC138 芯片74HC138是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列。

液晶显示器中常用芯片类型

液晶显示器中常用芯片类型1.液晶显示器中常用MCU液晶显示器的发展经历了从多芯片到单芯片的发展过程，无论采用哪种方案，都必须有MCU来完成机器控制和图像显示。

下面介绍一下液晶显示器常用的MCU.液晶显示器和电视机所用的MCU是集成了运算器、控制器、存储器(也可外置)、输人输出功能的单片机，常用的有4位(如键盘控制器、遥控器)、8位、l6位和32位(如掌上电脑等嵌入式设备)，仍有DIP和PLCC两种封装形式，最小的单片机是MICROCHIP公司生产的8位PIC10F(6引脚、SOT-23封装)。

正常情况下，MCU的vcc供电、OSC振荡源、RESET复位、接地端都固定，而IO 端口的功能设置随程序而定。

所以，我们在液晶维修中，常遇到即使是方案和芯片一样的驱动板，使用的程序不同，也会出现图像显示正常而开/关机无效，或者能够开/关机但没有图像显示的现象。

(1)NT68F63LG该MCU是三星液晶的510、540、710、711、712、740、911、913等型号中使用的，芯片实物如图1所示。

但由于该MCU存在缺陷，所以凡是采用该型号MCU的液晶显示器，使用时间达到5000小时左右，就会出现故障。

具体表现为：接信号黑屏(指示灯亮，开/关机正常，无图像)或者黑屏上面显示“非最佳模式”。

其原因，不是MCU中的程序数据出现错误，而是MCU的HV信号检测电路损坏所致。

此时，故障MCU中的数据是完好的，将其读出来，复制到新的MCU中即可使用。

注意：用来复制数据的MCU必须是全新的，如果采用翻新MCU可能你焊好后仍会出现以上故障。

即使所有的是全新MCU，如果焊接了多次，也会损坏，所以焊接技术不是很好的朋友，可以使用PLCC44的IC插座。

(2)MTV312MV64该MCU为MYSON公司生产，具各加密功能。

使用该芯片的HP、金长城液晶，程序一般都进行了加密处理，编程器读出来的全部是D4，无法进行MCU程序备份，芯片实物如图2所示。

12864液晶中文资料,控制芯片为ST7920

12864液晶中文资料，控制芯片为ST7920概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII 字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选（4）、内置128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS（8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10（10）、通讯方式：串行、并口可选（11）、内置DC-DC 转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度:0℃-+55℃,存储温度:-20℃-+60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB 接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。

2.2并行接口管脚号管脚名称电平管脚功能描述1VSS 0V 电源地2VCC 3.0+5V电源正3V0-对比度（亮度）调整4RS(CS）H/LRS=“H”，表示DB7——表示DB7——DB0为显示数据RS=“L”，数据被读到DB7——DB0 DB0为显示指令数据5R/W(SIDH/LR/W=“H”,E=“H”，DB0的数据被写R/W=“L”,E=“H→L”,DB7——到IR 或DR6E(SCLKH/L使能信号7DB0H/L三态数据线8DB1H/L三态数据线9DB2H/L三态数据线10DB3H/L三态数据线11DB4H/L三态数据线12DB5H/L三态数据线13DB6H/L三态数据线14DB7H/L三态数据线15PSB H/LH：8位或4位并口方式，L：串口方式（见注释1）16NC -空脚17/RESETH/L复位端，低电平有效（见注释2）18VOUT -LCD 驱动电压输出端19A VDD 背光源正端（+5V）（见注释3）20K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。

单片机 tft 芯片

单片机 tft 芯片单片机TFT芯片单片机TFT芯片是一种集成电路芯片，用于控制和驱动TFT液晶显示屏的工作。

TFT（Thin Film Transistor）液晶显示屏是一种薄膜晶体管液晶显示屏，具有高分辨率、快速响应、广视角和色彩鲜艳等特点，广泛应用于电子产品中。

单片机TFT芯片的主要功能是将单片机发出的信号转化为TFT液晶显示屏可以识别和显示的图像。

它可以控制每个像素点的亮度和颜色，实现图像的显示和变化。

单片机TFT芯片通常包括图像处理器、显示控制器、存储器和接口电路等组成部分。

图像处理器是单片机TFT芯片的核心部分，它负责对输入的图像信号进行处理和解码。

图像处理器可以根据不同的图像格式进行解码，并将解码后的图像数据传输到显示控制器。

显示控制器则根据接收到的图像数据对每个像素点的亮度和颜色进行控制，以实现图像的显示。

存储器是单片机TFT芯片中的重要组成部分，它用于存储图像数据和其他相关数据。

存储器可以分为内部存储器和外部存储器两种。

内部存储器通常较小，用于存储临时数据和程序代码。

外部存储器可以连接到单片机TFT芯片，用于存储更大量的图像数据和其他数据。

接口电路是单片机TFT芯片与单片机之间的连接桥梁，它负责传输数据和控制信号。

接口电路通常包括数据总线、地址总线、控制信号线和时钟信号线等。

单片机通过接口电路与TFT芯片进行数据交换和控制操作。

单片机TFT芯片的应用范围广泛。

它可以应用于智能手机、平板电脑、车载导航系统、工业控制设备等各种电子产品中。

在智能手机和平板电脑中，单片机TFT芯片可以实现高清视频播放和游戏图形渲染等功能。

在车载导航系统和工业控制设备中，单片机TFT芯片可以显示地图、数据和控制界面。

随着科技的不断进步，单片机TFT芯片的性能不断提高，应用领域也越来越广泛。

未来，单片机TFT芯片将更加智能化和集成化，能够实现更多更复杂的功能。

同时，单片机TFT芯片的功耗也将得到进一步优化，以满足电子产品对低功耗的需求。

液晶屏常见故障和基本处理,屏IC,屏通病,液晶维修

液晶屏常见故障和基本处理，屏IC，屏通病,液晶维修AAT1101A M150XN05 屏电源管理芯片，损坏后表现为白屏‘开机图像暗淡等AAT1164 M170EG01 新款屏通病，主要用在明基FP71G+液晶显示器上面。

用一段时间会白屏、关机在开用一段时间又出现白.本芯片为液晶屏高压产生及管理芯片、明基液晶显示器常坏、故障为：白屏。

AAT1343 LG、PHILIPS 屏用，开机白屏、花屏、竖条等AD8567 友达屏用，白AU30707 友达屏用，白屏、花屏、图像淡AU30803 友达屏用，白屏、花屏、图像淡AUO-003 M170EG01 屏，主供电短路、开机白屏或画屏、开机彩色失真、彩色竖条等DS90C385 LVDS 发送器芯片FPD87326 LG PHILIPS ICGVS690H9 液晶ICHX8912TA 液晶ICLPD91821 三星液晶屏专用LRE031212A LTM170EU－L21 的屏主芯片LRU4312X1A 三星多款17 寸屏主芯片，损坏率高LXD91810LXD91811 三星14，15 寸屏主芯片，白屏、花屏、灰色竖条、无显示，可代替91812,91810LXD91812LXD91814LXD91820MST8116B CMV 和BENQ 等、液晶主芯片，此IC 损坏率高，出现故障：花屏、白屏、连接信号线无显示等MST8131A MST8131A MST8111B MST8111A此四个型号通用,联想\宏基\BENQ 等液晶显示器主芯片，此IC 损坏率高，出现故障：花、白屏、连接信号线无显示等NT68521 4 合1 电视板芯片RTD2023 LVDS 图像信号处理芯片，M170EP01-2.0 版一体屏和多个厂家驱动板使用。

SE7889-LF 三星液晶显示器驱动板图像信号处理芯片，此IC 损坏率高，出现故障：花SN0209033PZP LG.Philips 液晶屏专用LM170E01TFP7425P 京东方现代屏时序控制器芯片，损坏率高TFP7433 京东方现代屏时序控制器芯片，损坏率高TSU16AK 图像信号处理芯片单片机，MCUNT68F63 三星，冠捷等液晶MCUNT68F633 PHILIPSWT61P4 三星液晶MCUW78E65 冠捷常用，可代替M6759,SM5964MTV312MTV512 BENQ，长城液晶常用电源部分芯片型号1200AP1001200AP40200D6203D6UC3843DAP8ASG6841DSG6841SSG6848LD7550LD7575TL431晶体管，及场效应集成2SK2645AO4411AO4606AO4914FDS4953FDS9435FU90241N5347C5707。

LED显示屏常用芯片简介(74HC138_74HC245_74HC595_4953_TB62726)

74HC245简介：总线驱动器，典型的TTL型三态缓冲门电路。

由于单片机等CPU的数据／地址／控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。

另外，也可以使用74HC244等其他电路，74HC244比74HC245多了锁存器。

74HC245实物图:74HC245引脚定义：第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。

第2-9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”OE=“0”则A1输入B1输出，其它类同。

如果DIR=“0”OE=“0”则B1输入A1输出，其它类同。

第11-18脚“B”信号输入输出端，功能与“A”端一样，不再描述。

第19脚OE，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。

第10脚GND，电源地。

第20脚VCC，电源正极。

TRUTH TABLE真值表Control Inputs控制输入Operation 运行G DIRL L B 数据到A 总线L H A 数据到B 总线H X 隔开H=高电平 L=低电平〓=不定Absolute Maximum Ratings绝对最大额定值Supply Voltage电源电压(VCC) -0.5 to -7.0V DC Input Voltage DIR and G pins (VIN) 直流输入电压方向和G 引脚（输入电压） -1.5 to VCC -1.5V DC Input/Output Voltage (VIN, VOUT)直流输入/输出电压 -0.5 to VCC -0.5V Clamp Diode Current 钳位二极管电流(ICD) 〒20 mA DC Output Current 直流输出电流，每个引脚（输出）〒35 mA DC VCC or GND Current, per pin (ICC) 〒70 mA Storage Temperature Range 储存温度范围(TSTG) -65℃ to -150℃ Power Dissipation (PD)功耗 (Note 3) 600 mW S.O. Package only 500 mW Lead Temperature (TL) (Soldering 10 seconds) 260℃【74HC245的作用：信号功率放大。

LED显示屏单元板常用芯片参数说明方便客户维修维护【LED显示屏维修资料】

上海元国光电科技常用器件的介绍随着LED显示屏工程商越来越多，生意越做越火爆，显示屏的问题也水涨船高，通常最头疼的问题就是显示屏的主要组成部分：单元板，新手一般不知道LED单元板维修时从哪里下手，围绕这个问题，我们总结了一下常见的问题及排除，提起74HC595，我想大家都不陌生，595也就是单元板的模块或者灯珠的垂直驱动芯片，一般单元板出现垂直一组灯不亮或者常亮，基本上都是这个芯片出现了问题或者虚焊，我们再来介绍下4953，它的作用是模块或者灯珠的行驱动，当LED单元板出现水平一条或者两条灯不亮的现象，也就是4953这个芯片的问题，至于其它芯片的作用及介绍，如下所述：1．ＩＣ的管脚功能IC芯片分别：74HC245、74HC595、74HC138、74HC04、4953。

各IC管脚功能如下：A: 74HC245功能是放大及缓冲。

各引脚如图120 和1接电源(+5V)19脚和10脚接电源地(GND)当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。

输出脚分别为11、12、13、14、15、16、17、18注：2脚输入时，18脚输出。

其它脚以此类推。

B：74HC138功能是8选1译码器，输出为8行。

控制行数据。

各引脚如图2第8脚GND，电源地。

第16脚VCC，电源正极第1-3脚A、B、C输入脚。

第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。

C：74HC595功能是8位串入、并出移位寄存器。

控制列数据。

各引脚如图316脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。

列信号输出脚：1、2、3、4、5、6、7、15。

第一列输出脚为7脚，以此类推。

另第八列输出脚为15脚。

数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。

锁存信号脚（L）为12脚，移位信号脚为11脚。

D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。

各引脚如下图15脚接电源（+5V），7脚电源地（GND）。

BL55077_通用型液晶控制和驱动单芯片资料

序。
4 of 8
BL55077
图3
二线-串行通信总线协议两个受控于BL55077的二线-串行通信总线受控器地址（0111000和0111001）。受控器最重要的最低位由输入SA0的连线决定，因此，在相同二线-串行通信总线上能区别如下的两类BL55077：（1）在大型LCD应用中相同的二线-串行通信总线上达到16片BL55077；（2）两种不同类的LCD复合在相同的二线-串行通信总线上使用。二线-串行通信总线如图4。发送第一个起始条件后，紧接着发送两个BL55077从地址中的一个。所有SA0电平相同的BL55077同时响应从地址，但所有与SA0电平不同的BL55077 则与二线-串行通信总线的通讯无关。在寻址之后为一个或多个（m≥1个字节）指令字节（COMMAND），用来定义所寻址的BL55077状态，指令字节中的最高位“C”用以标明是否是最后一个指令字节，当C=“1”时表示后面的字节仍是指令字节；当C=“0”时则表明该字节为最后一个指令字节。最后一个指令字节之后为一系列显示数据字节（DIS DATA），这些显示数据存放在显示RAM中，由数据指针和子地址计数器指示的地址上。数据指针和子地址计数器可自动变更，数据直接装载到指定的BL55077上，在每个字节之后的应答位由A2、A1、A0寻址的BL55077提供，在主控器发送完最后一个字节后产生一个终止条件P。
应用领域
• 电表、水表、汽表 • 玩具 • 手持仪表 • 闹钟
1 of 8
BL55077
管脚说明
编号 10 11 12
13
14 15
16-18 19 20 21
25-28 29-32、34-37、
49-64、2-7 1、8、9、22、23、

LED显示屏常用的IC芯片

输出脚分别为11、12、13、14、15、16、17、18
注：2脚输入时，18脚输出。其它脚以此类推。
2）74HC138功能是8选1译码器，输出为8行。控制行数据。
第8脚GND，电源地。第15脚VCC，电源正极第1-3脚A、B、C，输入脚。第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。
1脚和3脚接电源（+5V）。
信号输入脚：2、4。
信号输出脚：5、6、7、8。 5脚和6脚为一组输入，
7脚和8脚、5脚和6脚为一组输出。
6）MBI5024的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。第24脚VCC，电源正极第2脚DATA，串行数据输入
第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整
第22脚DOUT，串行数据输出第21脚EN，使能输入第5-12脚和13-20脚驱动输出端。
其它功能与74HC595相似，只是MBI5024是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。
3）74HC595功能是8位串入串、并出移位寄存器。控制列数据。
16脚和10脚接电源（+5V），13脚和8脚接电源地（GND）。
列信号输出脚：1、2、3、4、5、6、7、15。
第一列输出脚为7脚，以此类推。另第八列输出脚为15脚。
数据信号输入脚（Din）为14，数据信号输出脚（Din）为9。
LED显示屏常用的IC芯片有：74HC245、74HC595、74HC138、74HC04、4953、MBI5024。

液晶各芯片功能

14
N106
24C16
存储电视摸选量（亮度、色度、对比度等）
15
N114
LM117
5V电源转1.8V稳压电源
16
N115
LM117
5V电源转1.8V（A）稳压电源
17
N116
LM117
5V电源转3.3V稳压电源
18
N117
LM117
5V（SB）电源转3.3V（ADC）稳压电源
19
N120
LM117
5V（SB）电源转3.3V（A）稳压电源
13
CY2071ASC-610
时钟信号发生器，产生STV100输出时钟
14
LM2596S-5.0
12V电源转变为5V电源
15
AIC1084-33CM
5V电源转变为3.3V电源(驱动电流5A)
16
AIC1732-33CX
5V电源转变为3.3V电源(驱动电流300mA)
17
EM02
人体感应键，此芯片执行检测感应信号，输出指示信号，供CPU判断的功能
N605
7809
12V电源转9V稳压电源
22
N607
TDA7668
音频信号放大
23
N601
NJW1137
音效处理
24
N603
CD4052
TV/AV伴音转换开关
25
N606
MSP3410
伴音音效处理及AV音频输入（出口机使用）
26
N608
TDA1517
音频信号放大（出口机使用）
TLM3777、TLM4077、TLM4277各芯片功能如下：
7
U14
IRF7314

液晶屏芯片

液晶屏芯片液晶屏芯片的全称是液晶屏显示控制芯片，是用于驱动和控制液晶屏幕显示的一个重要组成部分。

液晶屏芯片的主要功能是将输入的电信号转化为液晶显示所需的控制信号，并将这些信号传递给液晶屏驱动芯片，从而实现图像的显示。

液晶屏芯片通常由几个重要的模块组成，包括信号输入模块、图像处理模块、时序控制模块和输出驱动模块等。

其中，信号输入模块是液晶屏芯片接收外部信号的接口，主要有模拟信号和数字信号两种类型。

模拟信号输入模块主要负责将输入的模拟信号进行采样和转换为数字信号，然后传递给图像处理模块。

而数字信号输入模块则直接接收和处理输入的数字信号，并将其传递给图像处理模块。

图像处理模块是液晶屏芯片的核心部分，主要负责对输入的图像信号进行处理和调整，然后将其转化为液晶屏显示所需的控制信号。

其主要功能包括图像的色彩调整、图像的亮度和对比度调整、图像的分辨率调整等。

通过对图像进行处理，可以使得液晶屏显示出更加清晰和鲜艳的图像。

时序控制模块是液晶屏芯片对液晶屏幕的驱动控制模块，主要负责生成液晶显示所需的时序信号。

时序信号包括垂直同步信号（VSYNC）、水平同步信号（HSYNC）和像素时钟信号（CLK）等。

时序控制模块通过生成这些时序信号，将图像信号按照正确的顺序传递给输出驱动模块，从而保证液晶屏正常显示。

输出驱动模块是液晶屏芯片将处理完的图像信号传递到实际的液晶屏幕的模块。

输出驱动模块通常由一组输出通道组成，每个输出通道对应液晶屏的一个像素点。

通过输出驱动模块，液晶屏芯片可以将处理好的图像信号传递到液晶屏的每个像素点，从而实现图像的显示。

液晶屏芯片的主要技术参数包括最大分辨率、色彩深度、工作电压、工作频率等。

最大分辨率是液晶屏芯片所能支持的最高分辨率，影响到最终图像显示的清晰度和细腻度。

色彩深度是液晶屏芯片所能支持的最多的色彩数量，也会影响到图像的显示效果。

工作电压是指液晶屏芯片所需的工作电压范围，工作频率是指液晶屏芯片的工作频率范围。

液晶显示器的驱动芯片整理版

题目：学习心得报告編碼：Page：1/3使用于液晶显示器的驱动芯片主要分为两类，分别为gate driver与source driver。

Gate driver的主要功用是将液晶面板上一行一行的薄膜晶体管（TFT，thin film transistor）依序打开，好让source driver将位于液晶面板上的液晶电容（Clc，capacitor on liquid crystal）与储存电容（Cs，storage capacitor），充电到所需要的电压。

Gate driver名称的由来，是因为接到TFT的gate端，所以才称作gate driver。

此外，由于它是依序将一行一行的TFT打开，所以也称之为scan driver。

而就面板的坐标来说，连接到gate driver的走线，是位于Y轴上，所以也称为row driver。

同理source driver也有许多不同的称呼，而source driver的名称来由是因为这个驱动芯片是连接到TFT的source端，所以才叫做source driver。

此外当gate driver 将一行行的TFT打开时，source driver会将相对应的显示数据转换成电压，把液晶面板的电容充放电到相对应灰阶的电压，因此source driver也叫做data driver。

再者就整块面板的坐标来说，连接到source driver的走线是位于X轴上，因此也叫做column driver。

LCD source river/ate driver的工作频率1.VGA为例，起荧幕的分辨率为800*600，画面的更新频率为60Hz，因此每秒需要显示的画面资料量为800*600*60=28.8M，所以pixel clock需要为28.8MHz。

不过这只是所必须的最小工作频率而已，实际上SVGA的全部分辨率为1056*628，只不过一些分辨率并不是拿来显示画面之用的，实际上显示出来的画面只有800*600而已，这真正作为显示画面的部分称之为active field，而不显示的部分则称之为blanking。
