网吧综合布线设计方案分析
网吧如何布线
第一、双绞线最长的通讯距离：目前，网吧内使用最多的就是超五类双绞线，理论上其点与点之间最大的通讯距离是100米，而实际上只有95米。所以，在进行网吧网络布线设计时，建议最好先测量一下点与点之间的实际距离。
网吧如何布线，加精啊网吧网络布线
网吧网络综合布线与网吧电源系统布线相比更复杂，不但要考虑到网络布线，还要考虑到网络设备的安装位置、网络通讯介质的选择等因素。
一、 网络布线设计
网络布线必须根据网吧的网络结构来设计。目前，网吧一般都是服务器--主交换机--交换机--客户机的网络模式。
二、具体施工
1、电源布线应该与房间装修同步进行，为了网吧环境的美观，不宜将电源线布置在明处，可以放置在PVC管道或专用的电源线通道中。
2、对于比较重要的主干线路，最好在布线施工时多布设一条线路做备份线路。同时，为避免影响网线和电话线的传输质量，电源线最好单独走一个管道或者PVC槽子。对于一些不易进行二次施工的管道，请务必布设备用线路。
1、空调：对网吧来说，空调已经成为一种标准配置，一般使用柜式空调，而且功耗很大，每台功率一般在3500-4500W之间。因此，在设计电源布线系统时，必须给空调配备专用电源线路。
2、电脑：一般在对网吧电源系统布线设计时，容易产生一个误区，认为电脑使用的电源线随便拉一条就行。其实，网吧内总负载最大的还是电脑，在不配备音箱的情况下，功率一般在150W左右，机器数量增多，功率就明显增大。因此，网吧电脑使用的电源线，不应该是逐一串联的模式，而是使用分组点接，具体做法如下：
2、避雷措施：在很多技术人员眼中，避雷似乎与网吧毫不相关，但是，如果网吧没有良好的避雷措施，遇到雷击时，可能会烧毁网吧内所有的设备。
网络工程——大型网吧综合布线(实例)
目录目录一、项目背景和目的(彭骏，邹彬)1.1项目背景1.2项目目的二、网吧网络拓朴结构（彭骏，邹彬，裘云飞，周鹏飞）2.1方案要求2.2最佳接入方式2.3组网方案2.4具体产品组合的网络拓朴结构三、软硬件设计（彭骏，裘云飞，周鹏飞）3.1广域网方案3.2交换机方案3.3宽带路由器的选择3.4服务器的选择3.5 UPS电源的选择3.6 系统软件设计3.6.1操作系统选择3.6.2 数据库选择3.8网管软件的选择四、系统的实施和验收4.1系统的实施4.2系统实施的技术要点4.3系统的验收4.3.1环境验收4.3.2器材验收4.3.3双绞线的测试4.3.4光缆的测试4.3.5 网络设备测试4.3.6 综合测试一、项目背景和目的1.1项目背景二十一世纪是知识经济的年代。
随着现代科学技术的迅猛发展，全球信息化浪潮势不可挡，网络已经迅速延伸至老百姓生活、工作、娱乐等各个方面。
如今中国的上网人数以每年一倍多的速度不断飞速增长，大量的网吧也如雨后春笋一般出现在城市的各个角落里，作为网络时代的新兴服务业，网吧在为普通百姓提供获取网络信息便利的同时，也为自身获取了经济效益。
大量网吧的新起，也加剧了网吧之间的竞争。
为了吸引更多的顾客，网吧业主们都在致力于提高网吧的上网环境，提高服务质量和丰富服务的内容。
要提高网吧的服务质量，一个好的网吧网络解决方案也是必不可少的。
1.2项目目的大型网吧网络系统建设的主要目标是建设成为主干跑千兆，百兆交换到桌面；同时在大型网吧的范围内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧，为吸引高端消费群打下强有力的基础。
按照这一目标，大型网吧网络系统的主要目标和任务是：1．在大型网吧管辖范围内，采用标准网络协议，结合应用需求，建立大型网吧内联网，并通过中国电信宽带网与Internet相连；2．在大型网吧内联网上建立支持娱乐活动的服务器群（包括WWW、FTP、DNS、流媒体服务器、十六频道有线电视转播服务器组及SF和各种游戏战网服务器等），具有信息共享、传递迅速、使用方便、高效率等特点的处理系统；3．视市场环境允许，向中、小型网吧及网络固定客户提供服务器群资源有偿共享服务，在小范围内尝试为小私营企业主提供一体化网站解决方案（空间、域名、网站、数据库及更新等）；系统应有高可靠性、安全性、可维护性和可扩充性，要具有良好的用户界面。
网吧50台布线方案图
网吧50台布线方案图篇一:网吧网络综合布线方案网吧网络综合布线方案1、网吧概况:营业场地面积300平方米，共两层，房屋结构为长方形，长30m宽10m高3m，计划摆放客户机150台2、布线系统方案布线方案主要为网吧系统提供最底层的物理连接线路，达到网络游戏流畅运行，以及网吧顾客需求的各种娱乐及服务的网络支持。
2.1布线系统设计的指导思想先进性实施后的布线系统应满足当前和将来网络通讯技术发展的要求。
灵活性布线系统应能够满足灵活应用的要求，除固定于建筑物内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
扩充性布线系统应是可扩充的，以便将来发展时，容易将设备扩展进去。
可靠性在数据高速传输时，有很好的抗干扰能力，能适应复杂的电磁干扰。
经济性在满足应用要求的基础上，尽可能降低造价。
为满足上述要求，幸运星网吧布线系统采用了结构化综合布线系统。
2.2 布线系统的构成垂直干线采用屏蔽双绞线电缆，水平干线则采用8芯非屏蔽5类双绞线电缆。
由于AMP是一家综合布线系统专营公司，其产品在性价比上具有较大的优势。
因此，网吧布线系统选用性价比较理想的美国AMP公司的产品。
布线在营业场所内共有150个客户机。
网络系统方案建立一个速度与稳定兼顾的网络系统是本项目的目标。
3.1系统目标首先，建立的网络必须满足网吧顾客各种娱乐的需求及服务器+客户机系统网络技术规范要求:1000M主干网+交换机+100M以太网。
符合国际网络标准，具有同时代的先进水平，网络的设计既要考虑目前业务的需要，还应考虑今后的发展规划，使网络具有高扩展性能，并对以前的投资实现保护。
具备办公自动化、多媒体传输、视频、远程、网络游戏/单机游戏等功能。
具备与Internet互联的能力。
高可靠性，具有较高的容错能力。
尽可能节省开支。
3.2网络技术的选择目前，根据网吧的整体方案和本网吧的实际情况，选用快速以太网(Fast–Ethernet)。
快速以太网的优点是简单、价格低、实用，引入交换技术、用户可独占带宽、避免冲突，从根本上解决共享缺陷，具有虚拟网功能。

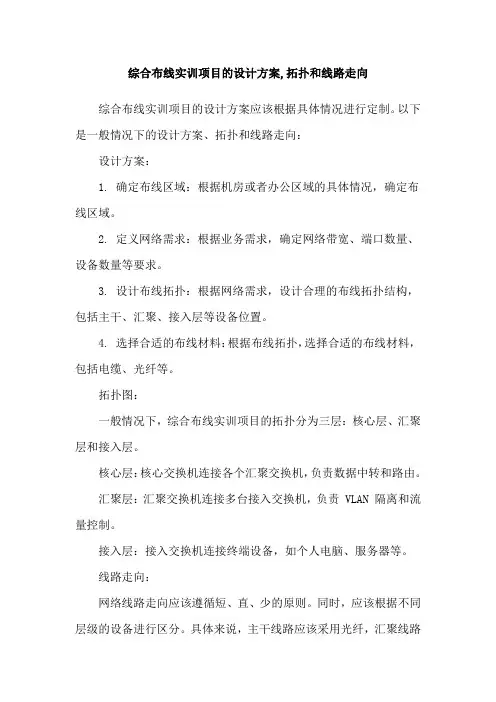

综合布线实训项目的设计方案,拓扑和线路走向
综合布线实训项目的设计方案,拓扑和线路走向综合布线实训项目的设计方案应该根据具体情况进行定制。
以下是一般情况下的设计方案、拓扑和线路走向：
设计方案：
1. 确定布线区域：根据机房或者办公区域的具体情况，确定布线区域。
2. 定义网络需求：根据业务需求，确定网络带宽、端口数量、设备数量等要求。
3. 设计布线拓扑：根据网络需求，设计合理的布线拓扑结构，包括主干、汇聚、接入层等设备位置。
4. 选择合适的布线材料：根据布线拓扑，选择合适的布线材料，包括电缆、光纤等。
拓扑图：
一般情况下，综合布线实训项目的拓扑分为三层：核心层、汇聚层和接入层。
核心层：核心交换机连接各个汇聚交换机，负责数据中转和路由。
汇聚层：汇聚交换机连接多台接入交换机，负责 VLAN 隔离和流量控制。
接入层：接入交换机连接终端设备，如个人电脑、服务器等。
线路走向：
网络线路走向应该遵循短、直、少的原则。
同时，应该根据不同层级的设备进行区分。
具体来说，主干线路应该采用光纤，汇聚线路
应该采用电缆或者千兆光纤，接入线路应该采用电缆或者万兆光纤。
同时，在线路的选择上，也需要根据实际情况选择合适的品牌和规格。

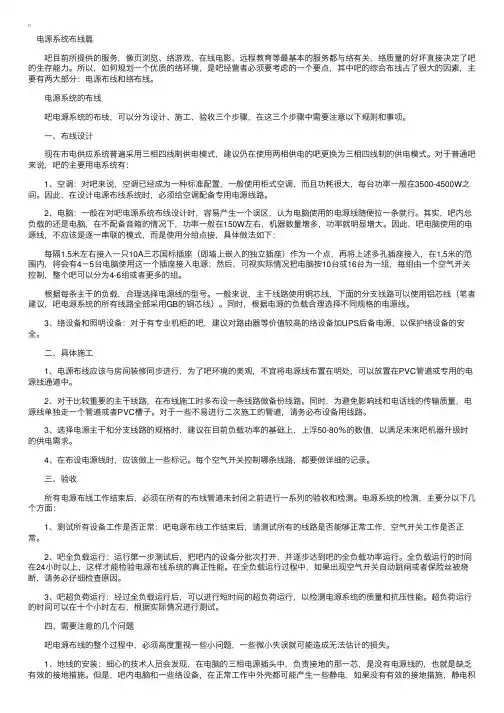

网吧综合布线（电源和网络）经验谈
电源系统布线篇 吧⽬前所提供的服务，像页浏览、络游戏、在线电影、远程教育等最基本的服务都与络有关，络质量的好坏直接决定了吧的⽣存能⼒。
所以，如何规划⼀个优质的络环境，是吧经营者必须要考虑的⼀个要点，其中吧的综合布线占了很⼤的因素，主要有两⼤部分：电源布线和络布线。
电源系统的布线 吧电源系统的布线，可以分为设计、施⼯、验收三个步骤，在这三个步骤中需要注意以下规则和事项。
⼀、布线设计 现在市电供应系统普遍采⽤三相四线制供电模式，建议仍在使⽤两相供电的吧更换为三相四线制的供电模式。
对于普通吧来说，吧的主要⽤电系统有： 1、空调：对吧来说，空调已经成为⼀种标准配置，⼀般使⽤柜式空调，⽽且功耗很⼤，每台功率⼀般在3500-4500W之间。
因此，在设计电源布线系统时，必须给空调配备专⽤电源线路。
2、电脑：⼀般在对吧电源系统布线设计时，容易产⽣⼀个误区，认为电脑使⽤的电源线随便拉⼀条就⾏。
其实，吧内总负载的还是电脑，在不配备⾳箱的情况下，功率⼀般在150W左右，机器数量增多，功率就明显增⼤。
因此，吧电脑使⽤的电源线，不应该是逐⼀串联的模式，⽽是使⽤分组点接，具体做法如下： 每隔1.5⽶左右接⼊⼀只10A三芯国标插座（即墙上嵌⼊的独⽴插座）作为⼀个点，再将上述多孔插座接⼊，在1.5⽶的范围内，将会有4－5台电脑使⽤这⼀个插座接⼊电源；然后，可视实际情况把电脑按10台或16台为⼀组，每组由⼀个空⽓开关控制，整个吧可以分为4-6组或者更多的组。
根据每条主⼲的负载，合理选择电源线的型号。
⼀般来说，主⼲线路使⽤铜芯线，下⾯的分⽀线路可以使⽤铝芯线（笔者建议，吧电源系统的所有线路全部采⽤GB的铜芯线）。
同时，根据电源的负载合理选择不同规格的电源线。
3、络设备和照明设备：对于有专业机柜的吧，建议对路由器等价值较⾼的络设备加UPS后备电源，以保护络设备的安全。
⼆、具体施⼯ 1、电源布线应该与房间装修同步进⾏，为了吧环境的美观，不宜将电源线布置在明处，可以放置在PVC管道或专⽤的电源线通道中。
网吧网络规划之综合布线方案
路由器的选型
为了保证网吧能更好的运营，所选的路由 器必须的满足此条件。路由器负责于外网 通信以及内部VLAN间通信，该网吧采用光 纤接入，所以在选择路由器时要有光线接 口并且价格适中、性能优越，符合网吧的 经济水平，能让网吧既能合理的利用也能 盈利。所以，我所选择的路由器cisco1841 的路由器，既能满足网吧的需求，而且各 种性能也比别的路由器更好，经济又合适。
子网的划分、IP地址的分配
VLAN的划分及IP地址的范围
VLAN VLAN VLAN VLAN 10 20 30 1 服务器群 房间一 房间二 管理机 172.17.10.1--172.17.10.6/29 172.17.20.1—172.17.20.126/25 172.17.30.1—172.17.30.126/25 172.17.1.1/30
网吧网络规划之———
网吧概况：
无敌星网吧营业场地面积总计1500余 平方米，共两层，房屋结构为长方形， 计划摆放客户机520台
布线系统设计的指导思想
先进性 实施后的布线系统应满足当前和将来网络通讯技 术发展的要求。 灵活性 布线系统应能够满足灵活应用的要求，除固定 于建筑物内的缆线外，其余所有的接插件都应是积木式的 标准件，以方便管理和使用。 扩充性 布线系统应是可扩充的，以便将来发展时，容 易将设备扩展进去。 可靠性 在数据高速传输时，有很好的抗干扰能力，能 适应复杂的电磁干扰。 经济性 在满足应用要求的基础上，尽可能降低造价。 为满足上述要求，无敌星网吧布线系统采用了结构化综 合布线系统
服务器的选型
近几年，随着i-Café这一概念在全国大街小巷的风靡，网吧已经成为 了人们日常休闲娱乐的重要场所。随着网吧规模的不断提升，网吧行 业之间竞争的愈加激烈，网吧对服务器的需求越来越大。因此，为了 保证一个持续、高效、稳定的运营环境，网吧须采用高性能的服务器， 但出于价格考虑，推荐网吧组装服务器。根据硬件需求，稳定性，处 理器性能，网络吞吐量，硬盘容量，管理性，价格等，本人推荐了一 款组装服务器供参考。 服务器配置配置推荐: CPU 酷睿2 Q8200（四核） 1000 主板 技嘉EP45系列 800 内存 金士顿 2GB DDR3-1333*2 400 硬盘 希捷 7200.11 1.5TB 32MB 850 显卡 七彩虹逸彩9600GSO-GD3 CF黄金版 500 网卡 HP 网卡 NC7770*2 80 电源 长城双卡王发烧版600SE 600
网吧布线
1. 抗干扰有方案在综合布线系统中，水平线缆的管路尽量采用钢管，主干线缆的敷设尽量采用桥架，然后在施工的过程中，做好钢管与钢管之间、钢管与桥架之间、桥架与桥架之间的接地跨接工作。
这样的管路，我们再将非屏蔽线缆和大对数线缆敷设其中，可起到有效的屏蔽作用，减少外界干扰对综合布线系统信号传输的影响，弥补非屏蔽布线系统的不足。
2. 线槽最好安装在吊顶内在安装线槽时应多方考虑，尽量将线槽安装在走廊的吊顶内，并且去各房间的支管应适当集中至检修孔附近，便于维护。
集中布线施工要赶在走廊吊顶前即可，不仅减少布线工时，还利于已穿线缆的保护，不影响房内装修。
一般走廊处于中间位置，布线的平均距离最短，节约线缆费用，提高综合布线的性能(线越短传输的品质越高)，尽量避免线槽进入房间，否则，不仅费线，而且影响房间装修，不利于以后的维护。
3. 要确认电缆的拉力当电缆在两个终端有多余时，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。
电缆的接头处反缠绕开的线段距离不应超过2厘米。
过长会引起较大的近端串扰。
在进行认证测试的时候，NEXT近端串扰就无法通过了。
在接头处，电缆的外保护层需要压在接头中而不能在接头外。
因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分，会使接头和模块之间端接不牢靠。
在电缆接线施工时，电缆的拉力是有一定限制的，一般为9公斤左右。
请和电缆的供应商确认其拉力，过大的拉力会破坏电缆对绞的匀称性。
4. 打线方法要规范有些施工工人在做条线的时候，并不是按照568A或者568B的打线方法进行打线的，而是按照1、2线对打白色和橙色，3、4线对打白色和绿色，5、6线对打白色和蓝色，7、8线对打白色和棕色，这样的条线在施工的过程中是能够保证线路畅通的，但是它的线路指标却是很差的，特别是近端串扰指标特别差，会导致严重的信号泄漏，造成上网困难和间接性中断。
因此，项目经理一定要提醒制作工人不要犯这样的错误。
综合布线系统设计方案
综合布线系统设计方案一、引言综合布线是指将网络、电话、音频、视频等各类信息传输设备通过一套统一的布线系统进行集成，从而形成一个高效、可靠的信息传输网络。
在当今数字化时代，综合布线系统已成为各类办公场所、商业区域、学校等机构的必备设施。
本文将就综合布线系统的设计方案进行详细的论述。
二、需求分析在进行综合布线系统设计之前，首先需要对场所的需求进行分析。
包括但不限于：所需网络带宽、信息传输设备的类型和数量、区域结构、未来扩展需求等。
通过充分的需求分析，能够帮助设计师确定合适的布线结构和设备配置。
三、布线结构设计1. 水平布线：根据场所的实际情况，将不同区域的信息传输设备通过水平布线进行连接，形成一个整体的网络结构。
2. 垂直布线：对于大型建筑或多层楼的场所，需要使用垂直布线将各层楼的信息传输设备进行连接，确保信号的传输质量。
3. 主干布线：针对大规模的机构或企业，需要设计主干布线系统，将不同的水平布线和垂直布线连接起来，实现更高效的信息传输。
四、设备选型与配置1. 网络交换设备：根据需求分析确定合适的交换机类型和数量，以满足场所的网络带宽需求。
2. 电缆选择：根据不同的传输距离和频段要求，选择合适的电缆类型，如铜缆、光纤等。
3. 终端设备：根据场所的需求确定终端设备的类型和数量，并进行适当扩展预留。
五、布线规范与安装1. 合规规范：根据国家相关标准，设计师需要遵守一系列的技术规范，确保布线系统的可靠性和稳定性。
2. 线缆安装：布线系统的成功与否离不开合格的线缆安装。
设计师需要严格控制线缆的弯曲半径、固定件的使用以及接地等方面的要求。
3. 标识与测试：在布线系统安装完成后，需要对每条线缆进行标识，并进行必要的测试，以确保信号的传输质量。
六、系统运维与管理1. 维护计划：合理制定维护计划，定期检查和维护综合布线系统的设备和线缆，预防和排除可能出现的故障。
2. 数据管理：建立完善的数据库，记录每一条线缆的信息，包括长度、类型、连接等，对系统的运行状态进行实时监测。
网络综合布线系统设计方案
网络综合布线系统设计方案
目录
1. 系统设计方案概述
1.1 综合布线系统的基本概念
1.2 设计目标和要求
2. 网络布线系统设计
2.1 系统结构设计
2.2 布线方式选择
3. 光纤布线系统设计
3.1 光纤布线的优势
3.2 光纤布线的设计考虑因素
4. UTP布线系统设计
4.1 UTP布线的特点
4.2 UTP布线的设计原则
---
系统设计方案概述
综合布线系统是现代网络建设中必不可缺的一部分，其设计方案
需要充分考虑网络的应用场景和要求。
在确定设计目标和要求时，需
要综合考虑网络负载、传输距离、成本等因素，以确保系统能够满足
实际需求。
---
网络布线系统设计
在设计网络布线系统时，首先需要考虑系统的结构，包括主干布线、水平布线等的设置，以便实现网络信息的高效传输。
同时，布线
方式的选择也至关重要，要根据网络规模和需求选择合适的布线方式，如铜缆布线或光纤布线。
---
光纤布线系统设计
光纤布线作为一种传输速度快、带宽大的传输介质，在网络中越来越受到重视。
在设计光纤布线系统时，需要考虑到光纤的优势和特点，以及光纤布线的设计考虑因素，如光纤的连接器、保护措施等。
---
UTP布线系统设计
相比光纤布线，UTP布线在网络建设中同样具有重要作用。
UTP 布线具有较低的成本和易维护的特点，设计原则主要包括选择合适的线缆、合理布线、保证接头质量等方面，这些都是保证网络通信质量的关键。
网吧50台布线方案图
网吧50台布线方案图网吧50台布线方案图篇一：网吧网络综合布线方案网吧网络综合布线方案1、网吧概况：营业场地面积300平方米，共两层，房屋结构为长方形，长30m 宽10m高3m，计划摆放客户机150台2、布线系统方案布线方案主要为网吧系统提供最底层的物理连接线路，达到网络游戏流畅运行，以及网吧顾客需求的各种娱乐及服务的网络支持。
1布线系统设计的指导思想先进性实施后的布线系统应满足当前和将来网络通讯技术发展的要求。
灵活性布线系统应能够满足灵活应用的要求，除固定于建筑物内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
扩充性布线系统应是可扩充的，以便将来发展时，容易将设备扩展进去。
可靠性在数据高速传输时，有很好的抗干扰能力，能适应复杂的电磁干扰。
经济性在满足应用要求的基础上，尽可能降低造价。
为满足上述要求，幸运星网吧布线系统采用了结构化综合布线系统。
2 布线系统的构成垂直干线采用屏蔽双绞线电缆，水平干线则采用8芯非屏蔽5类双绞线电缆。
由于AMP是一家综合布线系统专营公司，其产品在性价比上具有较大的优势。
因此，网吧布线系统选用性价比较理想的美国AMP公司的产品。
布线在营业场所内共有150个客户机。
网络系统方案建立一个速度与稳定兼顾的网络系统是本项目的目标。
3.1系统目标首先，建立的网络必须满足网吧顾客各种娱乐的需求及服务器+客户机系统网络技术规范要求：1000M主干网+交换机+100M以太网。
符合国际网络标准，具有同时代的先进水平，网络的设计既要考虑目前业务的需要，还应考虑今后的发展规划，使网络具有高扩展性能，并对以前的投资实现保护。
具备办公自动化、多媒体传输、视频、远程、网络游戏单机游戏等功能。
具备与Internet互联的能力。
高可靠性，具有较高的容错能力。
尽可能节省开支。
3.2网络技术的选择目前，根据网吧的整体方案和附送：网吧isp接入意向书模版网吧isp接入意向书模版互联网上网服务营业场所应向文化行政部门提供以下书面材料：1、申请报告2、工商行政管理部门核发的《企业名称预先核准通知书》；3、公安部门签发的《安全审核合格证》和《互联网上网服务营业场所安全审核意见书》；4、与互联网接入服务单位签订的《“网吧”接入意向书》；5、法定代表人、主要负责人身份证明及公安部门出具的无犯罪记录证明文件；6、场所所有权或使用权证明；7、场所方位图8、网络拓扑结构图和场所平面结构图；9、专业技术人员、专职或者兼职网络信息安全管理人员的专业资格证明及与经营单位或法定代表人签订的聘用合同；10、电脑游戏管理制度；11、网络安全技术措施报告 12、设备清单。
4.4任务4网吧网络布线系统的设计与实施
4.4 任务4：网吧网络布线系统的设计与实施【参考案例】XXX网吧网络布线系统总体设计方案161．网吧概况XXX网吧位于某大厦临街的一层，占用一个面积约为450m²（宽约18m、长约25m）的大开间。
整个网吧的网络系统拥有150台客户机，分为普通区、游戏竞技区、VIP贵宾区等三个区域，网络拓扑结构详见图4-1（即4.1节中的背景案例）。
2．网吧网络需求分析作为一个中型网吧，为更好地满足客户从简单的网页浏览，到视频QQ聊天、收发邮件、VOD点播、网络游戏、网络电影、IP电话、网络培训、金融服务、网上营销、网上办公等不同的使用需求，网吧的网络系统需要双光纤接入Internet，主干跑千兆，百兆交换到桌面的以太网构架。
同时，对不同的区域采用不同PC机配置及不同的收费标准，并通过多台功能不同的服务器，在网吧内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、通信、管理平台，将现行以游戏为主的活动拓展到多功能娱乐的平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧。
3．网吧网络布线系统的设计本网吧的网络布线系统采用专业化、规范化的设计理念，以先进性、可靠性、经济性、灵活性并重为设计原则，遵循我国有关网络综合布线系统设计、验收的最新标准和规范进行设计、施工及验收。
在网络布线系统的布局设计上，充分考虑到网络系统在以太网规范、带宽、距离等方面的要求，以及整个网络所处环境中各节点的连接距离均不超过100m的特点，采用以超5类UTP为主体、局部使用6类UTP和多模光纤的布线方式。
其中，网络设备集中安装在标准机柜中，并设置在网吧大门即安全门之间的吧台中间；三个区域的网线分别按普通区64机位、游戏竞技区64机位、VIP贵宾区20机位，将150条超5类UTP网线沿网吧的中轴线走地槽铺设，每个区域的走线在相应的联排电脑桌下方进行分支转折，然后沿联排电脑桌的方向从下方的地槽继续走线；最后，各区域的走线在到达每个机位的地方留出2m左右的网线从地槽穿出地面，并直接打上RJ45水晶头作为各PC机的“跳线”。
网吧综合布线方案实施详解
网吧综合布线方案实施详解网吧综合布线方案有很多值得学习的地方，这里我们主要介绍网吧电源系统综合布线验收，包括介绍网络系统综合布线、网络系统综合布线设计等方面，希望对网吧设计人员有所帮助。
网吧电源系统综合布线验收网吧电源系统的网吧综合布线方案工作结束之后，必须进行验收。
加之布线工作结束之后，一些管道和装修要继续进行，如果网吧装修结束后发现供电系统有故障，那时的维修成本太大了。
为此，网吧电源系统综合布线的验收工作不容马虎。
电源布线的验收，通常包括以下几个方面：1、测试所有设备工作是否正常：网吧电源布线工作结束后，必须测试每一条线路，每一个空气开关能否正常工作。
如果验收过程中发现线路工作异常，笔者建议更换，而非修复。
因为线路在网吧装修完成之后很难修复。
2、网吧全负载运行：运行第一步测试后，把网吧内的设备分批次打开，并逐步达到网吧的全负载功率运行。
全负载运行的时间最好在24小时以上，这样才能检验电源布线系统的真正性能。
在全负载运行过程中，如果出现空气开关自动跳闸或者保险丝被烧断，请务必仔细检查原因。
3、网吧超负荷运行：经过全负载运行后，可以进行短时间的超负荷运行，以检测电源系统的质量和抗压性能。
超负荷运行的时间可以在十个小时左右，用户可以根据实际情况选择不同时长的测试时间。
网吧电源系统的综合布线，比任何一个经营场所的要求都要高。
网吧经营者最好找专业的电工技师或者专业的网吧综合布线方案人员来网吧电源系统的综合布线，并且要做好布线的档案记录工作，每一条电源线的负责范围、走向如何等都要记录在文档中，以方便日后维护。
网络系统综合布线篇网吧网络系统的综合布线相对复杂，毕竟每台机器都需要一条网线与其相连接，而且网络布线还涉及到交换机及路由器等网络设备的安放位置设计等。
如同电源系统综合布线一样，网络系统的综合布线，也分为设计、施工和验收三个过程。
网络系统综合布线设计每家网吧网络综合布线方案不会雷同，因为网吧网络布线要受网吧经营场所地形的限制，也要受到交换机等网络设备安放位置的限制。
网络综合布线系统设计方案
网络综合布线系统设计方案随着信息技术的发展和互联网的普及，网络综合布线系统越来越成为企业和机构的重要需求。
网络综合布线系统是指将各种终端设备与网络设备通过一定的布线方式连接起来，以实现数据传输和信息共享。
在设计网络综合布线系统方案时，需要考虑多个因素，包括网络需求、布线结构、设备选择以及安全和可靠性等。
首先，设计网络综合布线系统方案需要充分了解企业或机构的网络需求。
不同企业和机构的网络需求各不相同，可能需要支持不同的数据传输速率、承载不同的应用和服务以及连接不同的设备等。
因此，在设计方案之前，对网络需求进行全面的调研和分析是必要的。
可以通过与企业或机构的技术人员进行沟通，了解他们的具体需求和期望，以及当前网络存在的问题和瓶颈。
其次，设计网络综合布线系统方案需要考虑合适的布线结构。
布线结构是网络综合布线系统的基础，直接影响到网络的传输速率和性能。
常见的布线结构包括星型结构、树型结构和环形结构等。
在选择布线结构时，需要综合考虑网络范围、带宽需求以及维护和管理的成本等因素。
例如，对于小型企业或机构，星型结构可能是更为适合的选择；而对于大型企业或机构，树型结构或环形结构可能更具优势。
设备选择也是设计网络综合布线系统方案中的重要环节。
选择合适的网络设备可以提高网络的性能和可靠性。
需根据实际需求选择交换机、路由器、服务器等设备，并考虑设备的品牌、型号和参数等。
在选择设备时，需要考虑设备的扩展性、兼容性以及安全性等因素。
此外，还需要结合网络布局和布线结构，合理规划设备的位置和布放方式，以便实现最佳的网络性能。
安全性和可靠性是设计网络综合布线系统方案时需要重点关注的方面之一。
网络安全已经成为一个全球性的问题，保护数据和信息的安全至关重要。
在设计方案时，应考虑采用防火墙、入侵检测系统和加密机制等措施，以保障网络的安全性。
同时，设计方案还应考虑网络的可靠性，包括冗余设计、备份设备和电源供应等，以提高网络的稳定性和可靠性，减少因设备故障而造成的影响。
综合布线——网吧设计
综合布线——网吧设计表示一排电脑表示网线二十一世纪是知识经济的年代。
随着现代科学技术的迅猛发展，全球信息化浪潮势不可挡，网络已经迅速延伸至老百姓生活、工作、娱乐等各个方面。
如今中国的上网人数以每年一倍多的速度不断飞速增长，大量的网吧也如雨后春笋一般出现在城市的各个角落里，作为网络时代的新兴服务业，网吧在为普通百姓提供获取网络信息便利的同时，也为自身获取了经济效益。
大量网吧的新起，也加剧了网吧之间的竞争。
为了吸引更多的顾客，网吧业主们都在致力于提高网吧的上网环境，提高服务质量和丰富服务的内容。
1.选用四芯单模光纤与电信部门连接，目前电信部门给定宽100M，但光纤的传输速率可达到千兆以上，为将来网络速度的提高提供了冗余。
2.服务器与核心交换机之间采用多模光纤连接，保证核心层千兆连接。
3.核心交换机与接入层交换机之间采用六类双绞线，保证交换机之间最高达到千兆的连接。
4.接入层交换机与客户计算机之间采用超五类双绞线连接，保证网络到达桌面为100M。
5.网吧监控服务器与摄像头之间用75欧姆同轴电缆，保证视频信号的传输。
布线模式：路由器→主交换机→分枝交换机→客户机因为双绞线的最长通讯距离是90m。
所以，在进行网吧网络布线是要进行各客户机之间的实际距离。
还有就是交换机最大的级联数目。
一般的网吧是不能超过五个的。
也就是说双绞线最长的传输距离不能超过500m。
现在的网络设备都是智能型设备，都支持568A和568B两种接线标准。
在做双绞线也就是俗称的网线的时候要用到的工具有未连接的双绞线、水晶头、压线钳、剥线钳，还有就是测试仪，需要这些工具才能完成一条好的双绞线。
布线的地方不能有强磁场、大功能的电器，否则会降低网络传输的质量。
布线的时候还要布置备份的线路，以防万一有紧急问题。
各个线路要做好标记，还有就是交换机的选放位置，一般都是在各节点的中间。
网吧网络系统的综合布线施工如同电源系统布线一样，也需要在装修未完成之前进行，而且与一些装修要同步进行。
网吧网络综合布线方案
网吧网络综合布线方案1、网吧概况：30m 宽10m 高3m，计划摆放客营业场地面积 300 平方米，共两层，房屋结构为长方形，长户机 150 台2、布线系统方案布线方案主要为网吧系统提供最底层的物理连接线路，达到网络游戏流畅运行，以及网吧顾客需求的各种娱乐及服务的网络支持。
2.1 布线系统设计的指导思想先进性实施后的布线系统应满足当前和将来网络通讯技术发展的要求。
灵活性布线系统应能够满足灵活应用的要求，除固定于建筑物内的缆线外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
扩充性布线系统应是可扩充的，以便将来发展时，容易将设备扩展进去。
可靠性在数据高速传输时，有很好的抗干扰能力，能适应复杂的电磁干扰。
经济性在满足应用要求的基础上，尽可能降低造价。
为满足上述要求，幸运星网吧布线系统采用了结构化综合布线系统。
2.2 布线系统的构成垂直干线采用屏蔽双绞线电缆，水平干线则采用 8 芯非屏蔽 5 类双绞线电缆。
由于 AMP 是一家综合布线系统专营公司，其产品在性价比上具有较大的优势。
因此，网吧布线系统选用性价比较理想的美国 AMP 公司的产品。
布线在营业场所内共有150 个客户机。
网络系统方案建立一个速度与稳定兼顾的网络系统是本项目的目标。
3.1 系统目标首先，建立的网络必须满足网吧顾客各种娱乐的需求及服务器+客户机系统网络技术规范要求： 1000M 主干网 +交换机 +100M 以太网。
符合国际网络标准，具有同时代的先进水平，网络的设计既要考虑目前业务的需要，还应考虑今后的发展规划，使网络具有高扩展性能，并对以前的投资实现保护。
具备办公自动化、多媒体传输、视频、远程、网络游戏/单机游戏等功能。
具备与 Internet 互联的能力。
高可靠性，具有较高的容错能力。
尽可能节省开支。
3.2 网络技术的选择目前，根据网吧的整体方案和本网吧的实际情况，选用快速以太网 (Fast–Ethernet)。
快速以太网的优点是简单、价格低、实用，引入交换技术、用户可独占带宽、避免冲突，从根本上解决共享缺陷，具有虚拟网功能。
网吧布线施工技术方案
网吧布线施工技术方案需求分析随着信息时代的来临， Internet和网络游戏的发展，大大小小的网吧已遍及全国，无论是大中城市还是小城市甚至很小的县城。
同时,随着网吧的增多，行业之间的竞争也越来越激烈,为了在激烈的竞争中立足，网吧的服务质量、节目内容、运行速度、网络稳定性、初期投入、运营维护成本管理维护等各种因素在网吧经营中显得极其重要.网吧业主不断提高网吧的装修及运营环境、提高所用计算机的配置级别也越来越高、不断增加各种流行的游戏软件及最新电影、音乐等，为网民提供舒适轻松的环境。
在这种情况下，网吧业主面临以下三大问题：1。
硬件损坏或丢失。
网吧中的硬盘会经常损坏,甚至还会出现硬盘、内存条等丢失的现象。
2。
硬件更新速度快.为了增强网吧竞争力,网吧业主要不断提高机器硬件配置，经常更新电脑硬件.3。
在线游戏升级太快，容量太大。
新的电影和音乐层出不穷。
这就要求网吧业主不断升级系统,增加新的节目内容，一台一台地更新机器让人疲于应付，而且耗时。
那幺有没有一套最佳的网吧工程设计方案，能够协调解决这些问题呢？针对网吧降低硬件成本，提高运行性能,简化管理维护这些迫切需要，锐起信息技术有限公司适时的推出了锐起无盘网吧方案,可从多方面满足网吧这个特殊行业所提出的多种要求，使网吧在控制成本的同时增加竞争力，并可解决网吧业主的后顾之忧。
网络结构图标施工技术方案台湾昌明综合布线系统所架构的网络，包括综合布线系统和计算机网络系统。
因此采统一规划、合理设计、统筹施工，施工技术等步骤实施，以保证工程质量的要求和品质。
系统施工依据及工艺标准2 《防雷及接地安装工艺标准》(322—1998）2 《高层民用建筑设计防火规范》(GB50045-95）2 《建筑与建筑群综合布线工程系统设计规范》（GBT/T 50311—2000)2 《建筑与建筑群综合布线系统工程验收规范》（GBT/T 50312—2000）2 《智能建筑设计标准》（GB/T50314—2000）Cat.5类线缆布放要求水平配线电缆采用台湾昌明非屏蔽双绞线（UTP)电缆，从配线间沿水平主干线槽分别引向网吧各区计算机的信息点上,配线间内接线端子与计算机网卡之间均为点到点端接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津电子信息职业技术学院《网络施工与管理》课程报告课程名称：网吧综合布线方案设计课程代码：116304姓名：薄琪学号：40专业：计算机网络班级：网络S15-5班完成时间：2016 年12 月29日目录一、需求分析 ................................................................................................ 错误！未指定书签。
1.1项目背景 ......................................................................................... 错误！未指定书签。
1.2项目目的 ......................................................................................... 错误！未指定书签。
二、系统设计方案 ........................................................................................ 错误！未指定书签。
2.1综合设计方案.................................................................................. 错误！未指定书签。
三、网吧网络的拓扑结构............................................................................. 错误！未指定书签。
3.1方案要求 ......................................................................................... 错误！未指定书签。
3.2最佳接入方式.................................................................................. 错误！未指定书签。
3.3组网方案 ......................................................................................... 错误！未指定书签。
3.4具体产品组合的网络拓扑结构...................................................... 错误！未指定书签。
3.5布线系统方案.................................................................................. 错误！未指定书签。
3.6布线系统设计的指导思想.............................................................. 错误！未指定书签。
3.7布线系统的构成.............................................................................. 错误！未指定书签。
四、网吧系统结构 ........................................................................................ 错误！未指定书签。
4.1系统目标 ......................................................................................... 错误！未指定书签。
4.2网络技术的选择.............................................................................. 错误！未指定书签。
4．3网吧的网络结构............................................................................ 错误！未指定书签。
4.4 系统设置 ........................................................................................ 错误！未指定书签。
4.5综合布线的系统.............................................................................. 错误！未指定书签。
五、合理设计布线方案................................................................................. 错误！未指定书签。
5.1因地制宜的设计布线方案.............................................................. 错误！未指定书签。
5.2美观与实用并重.............................................................................. 错误！未指定书签。
5.3具有可扩展性.................................................................................. 错误！未指定书签。
六、需要注意的几个事项............................................................................. 错误！未指定书签。
七、系统的调测与验收................................................................................. 错误！未指定书签。
7.1网络布线系统验收中应注意的问题.............................................. 错误！未指定书签。
7.2采用6类网络综合布线系统时应注意的问题.............................. 错误！未指定书签。
7.3选择6类网络综合布线系统应注意以下问题.............................. 错误！未指定书签。
八、网吧综合布线材料预算清单................................................................. 错误！未指定书签。
九、参考文献 ................................................................................................ 错误！未指定书签。
一、需求分析1.1项目背景这些年随着国内的普及和信息产业的深化。
近几年宽带网络的发展尤为迅速。
作为宽带接入重要的客户群体-网吧，每天聚集着数量众多的网迷和潜在的资源。
目前网吧的建设日益规模化，高标准化，上百台电脑的网吧随处可见，网吧行业开始向产业化过渡。
在未来的日子，网吧多样化经营的收入将成为影响网吧生存的要素，经营者也只有提供更多增值服务才能获得更大效益。
其实网吧作为提供互联网上网服务的场所，其发展必然和互联网的发展息息相关。
基于互联网的应用近几年高速发展，网吧也从早期的仅提供网页浏览，文本聊天等应用发展到今天要提供视频聊天，影视服务，竞技游戏等日益复杂的应用，网吧只有有效的提供基于这些应用的服务才能获取更大的效益。
1.2项目目的网吧网络系统建设的主要目标是建设成为主干跑千兆，百兆交换到桌面;同时在大型网吧的范围内建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，籍以大幅度提高网吧竞争和盈利能力，建设成一流的高档网吧，为吸引高端消费群打下强有力的基础。
按照这一目标，大型网吧网络系统的主要目标和任务是:（1）在大型网吧管辖范围内，采用标准网络协议，结合应用需求，建立大型网吧内联网，并通过中国电信宽带网与相连;（2）在大型网吧内联网上建立支持娱乐活动的服务器群( 包括、、、流媒体服务器、十六频道有线电视转播服务器组及和各种游戏战网服务器等)，具有信息共享、传递迅速、使用方便、高效率等特点的处理系统；（3）视市场环境允许，向中小型网吧及网络固定客户提供服务器群资源有偿共享服务，在小范围内尝试为小私营企业主提供一体化网站解决方案( 空间、域名、网站、数据库及更新等); 系统应有高可靠性、安全性、可维护性和可扩充性，要具有良好的用户界面。
二、系统设计方案2.1综合设计方案2.1.1工作区子系统工作区布线子系统由终端设备到信息插座的连线（或软线）组成，它包括-连接器、连接跳线、信息插座；信息插座有墙上型、地上（防水）型、桌上型等多种；标准有：45、11及单、双、多口等结构。
2.1.2水平布线子系统水平布线子系统将电缆从楼层配线架连接到各用户工作区的信息插座上，通常处于同一楼层之上，可以采用3类、5类或超五类4对屏蔽/非屏蔽双绞线；3类、5类及超五类双绞线都是由4对24的对绞铜线组成；类线在10应用时无误码传输距离为100米、16时为50米；5类线在155时可传输80米、在100时为100米；超五类在155时传输距离可以达到100米，速率更高时可采用光纤。
为了满足高速率数据传输，数据传输选用普天超5类四对双绞线，由于所用的数据线均采用了超5类双绞线，因此对学院校园网而言，超5类双绞线布线时的带宽和传输速率能满足校园网楼宇内信息点要求的100M接入，超5类布线与垂直干线一起使用，为带宽应用程序提供完全的端到端布线解决方案，适用于网络的扩展及升级，成本底维护费用少。
2.1.3垂直干线子系统指各搂层配线架与主配线架间的干缆：可以为大对数双绞线、光缆也可以二者混用；其主要功能是将主配线架系统和各楼层配线架连接起来。
2.1.4布线柜子系统由楼层配线架组成，其主要功能是将垂直干缆与各楼层水平子系统相连接，布线系统的优势和灵活性主要体现在布线柜子系统上，只要简单的跳一下线就可完成任何一个结构化布线系统的信息插座以对任何一个智能系统的连接，极大的方便了线路重新布局和网络终端的重新调整；光纤连接时，要用光纤配线箱，箱内有多个或连接器安装口；其线路弯曲设计符合62.5/125μM多模光纤的弯曲要求，光纤接头采用或型，由陶瓷、塑胶、不锈钢等材料制成，光纤藕合器可做为多模光纤与网络设备或接线装置上的连接，配线架和光纤配线箱通常设在弱电井或设备间内，用来连接其他子系统，并对它们通过跳线进行管理。
