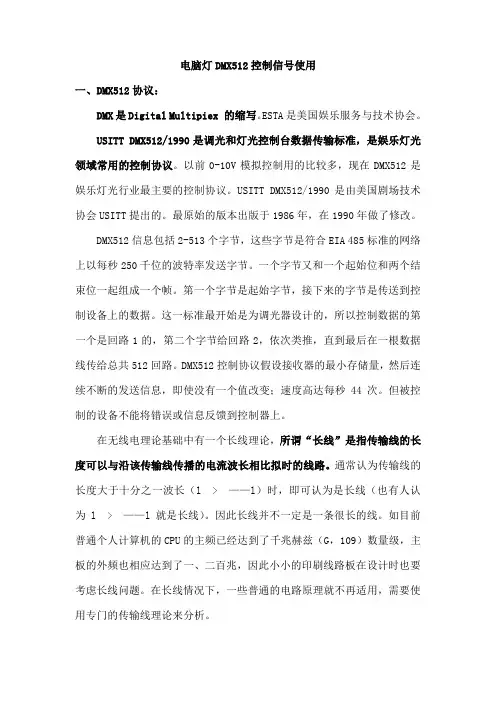

电脑灯DMX512控制信号使用一、DMX512协议：DMX是Digital Multipiex 的缩写。
ESTA是美国娱乐服务与技术协会。
USITT DMX512/1990是调光和灯光控制台数据传输标准，是娱乐灯光领域常用的控制协议。
以前0-10V模拟控制用的比较多，现在DMX512是娱乐灯光行业最主要的控制协议。
USITT DMX512/1990是由美国剧场技术协会USITT提出的。
最原始的版本出版于1986年，在1990年做了修改。
DMX512信息包括2-513个字节，这些字节是符合EIA 485标准的网络上以每秒250千位的波特率发送字节。
一个字节又和一个起始位和两个结束位一起组成一个帧。
第一个字节是起始字节，接下来的字节是传送到控制设备上的数据。
这一标准最开始是为调光器设计的，所以控制数据的第一个是回路1的，第二个字节给回路2，依次类推，直到最后在一根数据线传给总共512回路。
DMX512控制协议假设接收器的最小存储量，然后连续不断的发送信息，即使没有一个值改变；速度高达每秒44次。
但被控制的设备不能将错误或信息反馈到控制器上。
在无线电理论基础中有一个长线理论，所谓“长线”是指传输线的长度可以与沿该传输线传播的电流波长相比拟时的线路。
通常认为传输线的长度大于十分之一波长（l > ——l）时，即可认为是长线（也有人认为l > ——l就是长线）。
因此长线并不一定是一条很长的线。
如目前普通个人计算机的CPU的主频已经达到了千兆赫兹（G，109）数量级，主板的外频也相应达到了一、二百兆，因此小小的印刷线路板在设计时也要考虑长线问题。
在长线情况下，一些普通的电路原理就不再适用，需要使用专门的传输线理论来分析。
DMX512控制信号的传输速率为250kbps ，即每秒发送25万个二进制码，换句话说就是每秒发送25万个矩形脉冲。
根据信号的频谱分析理论可知，矩形脉冲含有大量的高次谐波，即使只以其中频率最低的基波以及l > ——l 的条件来计算，当频率为250kHz时，波长为1200m，那么传输线大于120m就应视为长线。
DMX512AP-N 应用手册
OUTR
VCC
OUTG
OUTB
限压电阻 R6/R7/R8 的取值
V IN N *V LED V DS R6/R7/R8= I LED
其中 VIN 是输入电压，也就是 12V~24V，VLED 是 LED 灯的压降，VDS 是端口电压，达到 1V 时电 流可恒定输出，ILED 是端口输出电流，可通过外接电阻 REXT 修改。比如设置输出恒流 19mA 电 流，红灯的导通压降为 2V 左右，绿和蓝灯的导通压降为 3V 左右。为了预防长距离传输的电 压衰减 VDS 至少有 1V 的电压，例如针对 24V 的应用，考虑到红灯的导通压降比较小，可通过
DMX512AP-N 应用手册 IGaBBbIAV1.1
典型时序波形图
通信数据协议 DMX512AP 数据传输采用的是标准 DMX512(1990)协议，数据传输速率是 250kbps。协议波 形如下所示：
Fig2，DMX512 协议波形
相对市场上其他的 DMX512 协议芯片，标准传输速率为 250kbps ，DMX512AP-N 支持更高 的传输速率，最大可达到 750kbps。为了提高稳定性和解码的成功率，控制器输出的 RESET 时间最好能大于 120us。
深圳市明微电子 DMX512AP-N 应用手册
1
电子邮件: market@ 网址: Tel: 0755-26991392 Fax: 0755-26991336 地址: 深圳市高新技术产业园南区高新南一道国微大厦 3 层
DMX512AP-N 应用手册 IGaBBbIAV1.1
+24V +24V
LED1 C3
LED1
LED1
LED2
LED2
LED2
DMX512软件解码驱动器说明书
DMX512软件解码驱动器使用说明书型号LP-SC.DMX.A-02 350mA1 概述1.1产品特点：1.1.1 本产品接收国际标准的DMX512/1990协议控制信号1.1.2 输入电压范围为DC12V~48V1.1.3 0-100%调光输出，每路256级灰度，共可实现16777216种颜色变化；1.1.4 R、G、B三通道输出，可直接驱动各种1W大功率LED组成的单色或者RGB全彩点光源、地埋灯、水底灯、吸顶灯、洗墙灯、投射灯、筒灯、大功率光源模组等大功率灯具；1.1.5 此种型号为350mA每路驱动1~12颗1W的LED1.1.6有9位地址选择开关，最多可以设定512个地址；1位功能选择开关；1.1.7解码器自带8个节目场景，在无主控的情况下仍能实现控制，可用于测试。
1.2 适用场所：室内：KTV 舞厅办公室等室外：桥梁大楼球馆等2 产品结构特征全金属外壳内置FR4电路板3 产品主要技术参数4 使用．操作方法4.1 面板说明（图1）4.2面板说明（图2）4.3.1接线示意图(图1)拨码开关DMX512信号入DMX512信号出6 pin 对插接线端子 DC+ DC- CH1 CH2 CH3 V+4.3.2接线示意图(图2)接线注意事项 DMX512采用220v 直接供电,主控的控制信号A(3 DATA+) B(2 DATA-) G(1 GND) 和此解码器的 A(3 DATA+) B(2 DATA-) G(1 GND) 一定要一一对应要熟练操作DMX512脱机型主控器方能对灯条进行控制5 操作说明DMX 脱机型主控直流电源拨码开关四线制LED 灯条5.1按下拨码开关的第十键，此时正系统进入自带程序模式(只是某一位下拨,其它均处于高位) 5.1.1拔下拨码开关的第一位，灯条显示红色5.1.2拔下拨码开关的第二位，灯条显示橙色5.1.3拔下拨码开关的第三位，灯条显示黄色5.1.4拔下拨码开关的第四位，灯条显示绿色5.1.5拔下拨码开关的第五位，灯条显示蓝色5.1.6拔下拨码开关的第六位，灯条显示靛色5.1.7拔下拨码开关的第七位，灯条显示紫色5.1.8拔下拨码开关的第八位，灯条显示白色5.1.9拔下拨码开关的第八位，灯条会进行七彩变换5.2拨码开关的第10位处于高位,则进入外控模式需要外接控制信号才能进行控制按图所示,连接好之后，由主控发送相对应的控制信号，观察灯条进入相应的颜色模式5.2.1 主控发送红色信号时光源板红色LED发光观察红色回路电流值是否在325±25mA之间5.2.2主控发送绿色信号时光源板绿色LED发光观察绿色回路电流值是否在325±25mA之间5.2.3主控发送蓝色信号时光源板蓝色LED发光观察蓝色回路电流值是否在325±25mA 之间5.2.4 主控发送七彩变换信号时光源板的LED 变换不同颜色5 运输贮存要求贮存温度-40℃~55℃相对湿度75%6 开箱及检查主机一台说明书一份7 注意事项本设备自售出之日起保修期1年非专业人士请勿拆开. 超过保修期,或使用不当，人为的造成损坏，或自然灾害等不可抗力造成的损坏，均不在保修之列8 外形尺寸图。
DMX512设计说明
DMX512 控制器的设计在灯具调光和控制中，人们大量采用了DMX512 的控制协议，它是由美国剧场技术协会（United State Institute for Theatre Technology，Inc）于1986 年8 月提出的一个能在一对线上传送512 路可控硅调光亮度信息的标准.DMX512 通信方式是采用了异步通信格式,每个调光点由11 位组成,其中一个是起始位,8 位调光数据,两个停止位.每一次传输能512 个调光点.1. DMX512 控制协议及其改进与DMX512 兼容的灯具一般使用一颗单片机来实现DMX512 的解码。
如使用8051 或者Microchip 公司的PIC16F628A 等。
单片机内部的程序要读取一组DIP 开关SDMX5124 APPLICATION ＮＯＴＥＳDOC NO:051201设置的地址，根据自己的地址，去接收DMX512 数据中的第几个字节，然后来实现调光的功能。
如果一个灯中要使用多个调光数据，该灯要占用多个地址。
DMX512 的接口DMX512 电气特性为RS485 接口，物理接口为CANON 三芯或5 芯接口，采用级联方式联结。
因此有一个输入口，一个输出口。
Pin 1 = signal reference = cable shieldPin 2 = signal inversion = ' - 'Pin 3 = signal = ' + 'Pin 4 = optional (e.g. acknowledgment)Pin 5 = optional (e.g. acknowledgment)DMX512 在传统的舞台灯光控制应用中还是能简单实用的，但是，面对新型的LED 灯具来讲，DMX512 显的有点力不从心了。
首先，ＬＥＤ灯具要求每个灯具中要有一个控制器，而每个灯要设置地址是很麻烦的，维修更换也不便。
其此，异步的传输方法效率也不高。
MADRIX STELLA DMX512 USB Interface说明书
Art-Net / Streaming ACNArt-Net or Streaming ACN data is directly converted to DMX512. Optimize and decentralize cabling to cover any distance to the device using Ethernet network.Easy ConfigurationMADRIX® STELLA offers powerful features.Managing the device is still quick and easy.Supply power over USB or 5 V to 24 V over a 2-pin screw terminal. MADRIX® DMX512 USB InterfaceAlternatively, you can choose to connect the unitas a plug-and-play solution to your computer and the MADRIX®Software using any USB 2.0 port.Designed For DIN Rails Or WallsIts non-conductive enclosure and standardized design for 35 mm top-hat rails make mounting quick, easy, and safe. 2 extra brackets are provided for optional wall mounting. 6 indicators quickly show the device status with the option to turn them off.2 DMX-IN/OUTDirectly connect DMX512 to the two 3-pin screw terminalsto distribute 2 DMX universes per unit as input and/or output, eliminating the need for XLR connectors as a result. Simply use several units at the same time for larger projects.Sync ModeMADRIX® Software and hardware allow you to fully synchronize Art-Net data for all output ports and across multiple devices to get an optimal image on the LEDs without visual interruptions.3rd-Party ControllersMADRIX® STELLA complies with the official Art-Net and Streaming ACN specifications and can be used as a regular unit with your other consoles, controllers, or software solutions.Invaluable FeaturesThe device is ready within seconds after startup. HTP Merging is automatically available for two Ethernet sources. Its firmware is upgradable. Access and change specific device settings using the built-in web configuration page.Package Contents▪ MADRIX® STELLA▪ Set of screw terminals (2x 3-pin and 1x 2-pin)▪ Power supply and world adapters kit▪ USB 2.0 cable (certified)▪ 2x Wall-mount brackets▪ Quick start guide / technical manual MADRIX STELLA The 2-port network nodefor solid-state projects.Key Features 3rd Edition – 08/2018 The MADRIX® STELLA is a dedicated control interface for DMX512 and Art-Net or Streaming ACNthat is designed for high quality and practicability in permanent LED installations.More InformationFind all the latest user manuals, drivers, firmware updates,and more at Power Supply DC 5 V – 24 V, connection via 2-pin screw terminal or via 5 V USB (USB power supply included)Power Consumption < 1.5 W during normal operation (300 mA max.)USB USB 2.0, type B portDMX5122x 512 DMX channels, input and/or output DMX512 Ports 2x ports (via 2x 3-pin screw terminals)EthernetRJ45, 10/100 MBit/s (compatible with 1 GBit/s)Dimensions (L x W x H)92 mm x 70 mm x 45 mmWeight111 g | 130 g incl. screw terminals and wall mounts Operating Temp.-10 °C to 70 °C Storage Temp.-20 °C to 85 °CRelative Humidity 5 % to 80 %, non-condensing (Operating / Storage)Case Non-conductive, UL94 V-0 flammability rating, designed for 35 mm DIN-rails or wall mountingIP Rating IP20CertificatesCE, FCC, RoHSMADRIX STELLAConnectivityTechnical SpecificationsThe 2-port network node for solid-state projects.1) Power2) Ethernet port, incl. 2 status LEDs 3) USB port4) Status LED for Power 5) Status LED for USB 6) Status LED for DMX 17) Status LED for DMX 28) DMX 19) Reset button10) DIN-rail unlocking clip 11) DMX2841211567。
通用DMX512解码芯片规格书
SE-DMX512-C规格说明书一、概述SE-DMX512-C一款多通道DMX512(1990)解码和脉冲宽度调制信号PWM执行调节的智能芯片，并根据应用特点需求，扩展了演示、加长调光数据、地址烧写和查看等功能。
非常适合DMX512相关产品用户快速完成设计和生产。
芯片晶圆有知名厂家提供，供货、质量均能良好满足客户需求。
并且接口协议完全公开，绝无挟持客户的可能，客户尽可放心使用。
1.1特性�遵照DMX512/1990时序，响应迅速，不漏帧。
�3或4个PWM通道(预制可选)。
�脉冲宽度调制信号大于200Hz，0-100%范围256级输出�可线性调光(预制可选)�微弱亮度无可视闪烁。
�支持地址烧录器地址烧写�74HC165扩展拨码开关输入地址�自动串行编址。
�信号再生功能。
最大可串接512个三色解码芯片(512A)�无DMX512信号可自动运行七彩渐变色演示程序。
�工作电压：3.0V~5.5V�工作温度:-40℃~85℃�管脚可出厂配置�SOP14(150mil)、无铅环保封装。
�IO脚ESD>3.5KV1.1.22应用�DMX512调光的LED光源。
如LED射灯、外控护栏管、洗墙灯、灯墙等。
�DMX512桥设备前端，如DMX512转0-10V或者其他调光接口的设备。
�专业DMX512舞台灯光的解码器。
1.1.33管脚说明序号标注说明1RXD DMX512电平转换后TTL输入2TXD本地DMX512后级TTL输出3XTAL224MHz晶振输出4XTAL124MHz晶振输入5SDA拨码地址开关串行数据输入(74HC165)6SCL拨码地址开关串行时钟输出(74HC165)7VSS芯片工作电源低端8P0第一通道PWM输出，驱动高有效9P1第二通道PWM输出，驱动高有效10P2第三通道PWM输出，驱动高有效11P3第四通道PWM输出，驱动高有效12保留13LD拨码地址开关数据所存(74HC165，低有效)14VDD芯片工作电源输入1.1.44封装尺寸1.1.55定购说明1.5.1编号格式1.5.2标号列表芯片编号芯片说明SE-DMX512R3-C3通道512字节调光数据DMX512解码芯片SE-DMX512R4-C4通道512字节调光数据DMX512解码芯片SE-DMX512A3-C3通道1536字节调光数据DMX512解码芯片SE-DMX512A4-C4通道1536字节调光数据DMX512解码芯片1.6电气参数Ta=-40℃to85℃,VCC=5.0V符号参数说明最小最大单位测试条件VIL输入低电平-0.50.8V VCC=5.0V VIH输入高电平 2.0VCC+0.5VVOL输出低电压0.4VVOH输出高电压 2.4V IOL=5.0mAVcc=5V IIL低电平吸收电流-75uA Vin=0.45V ILI高电平漏电流-1010uA0.45V<Vin<Vcc CIO管脚等效电容10pF Freq=1MHz,Ta=25℃ICC供电电源电流15mA Vcc=5V,25℃二、技术说明2.1总体框图2.2DMX512协议DMX512是英文Digital Multiplex with512pieces of information的简称。
DMX512无线组网收发器-桌面版产品说明书
DM无线组DMX512-ZIGNET无线组网收发器-桌面版一、 产品概述DMX512-ZIGNET 无线组收发控制系统中的产品之一，在灯领域，并针对无线通信自主创支持点对多点、多点对多点的通讯距离长等特点，本产品可有多种型号，用户可根据需要二、 基本参数◆ 工作温度:-25-85◆ 工作电压:DC6~2◆ 最大功耗:< 0.5W ◆ 支持通道: 512 ◆ 工作频段： 2.4GHz ◆ 传输距离: 500~10◆ 外形尺寸: L66*W 三、 功能特点1、自主开发的ZDMX512-EV32、使用了DSSS无线扩频技术组收发器（全自动收/发调制解调器）作为壹科物联网在灯光行业中率先将物联网无线组网技术融入到DMX 自主创新设计出一套ZDMX512-EV3协议（完全兼容DMX 点的无线组网，具有使用灵活、自动收发、自由组网品可独立使用或与我公司同类型其他产品配套使用据需要自行选购。
85℃ C6~20V 0.5W4GHz00~1000M66*W66*H43 MMEV3协议，完全兼容DMX512标准协议。
频技术，信号传输距离达1000-1500米，信号无延时物联网DMX512综合DMX512灯光控制DMX512协议），组网、信号无延时、使用。
同类型产品具延时。
3、具有集发射接收中继路由于一体的全自动组网模式。
4、16段自跳频分组，抗干扰能力更强。
5、内置异常监控程序，连续24小时工作无异常。
6、支持热切换技术，收发热切换和信道热切换。
四、 接口及接线说明◆采用常规的DC电源座子作为电源输入接口，并配备DC插头◆采用SMA标准天线接口◆ 采用标准三芯卡侬五、 组网示意图1、一个发送端，多个接收端侬座作为信号输入、输出接口接收端2、采用中继实现远距离通讯3、跨障碍物解决方案六、 产品功能及使用说1、就绪状态通讯使用说明接上标配电源适配器，打开电源开关【POWER 】按键，此时Power 电源指示灯会常亮，Mode 指示灯和Net 指示灯一秒闪烁一次，此时收发器处于工作就绪状态。
DMX512使用手册
输出DMX 信号符合DMX512/1990标准。
具有标准的DMX512输出170个全彩点的控制信号。
内部具有64个以上的灯光固定效果模式。
内部定义有程序组合模式可以把固定效果组合执行。
内部定义有部骤列举定义模式。
内部定义有简单的声控模式。
各种变化效果变化速度选择设定。
具有四个操作按键，可以方便进行功能操作。
具有LCD 输出指示，所有功能在LCD 上均有操作提示。
有无线遥控器可以远距离调试和更改操作。
具有DMX 地址编辑功能，方便地址的修改。
2、面板按键对应功能说明打开电源后，主机显示提示内容，特殊的程序会显示客户编码；开机两秒后会自动转入设定好的启动工作模式。
按下 设定为按下 切换到下一主功能按下设定为按下保存按下模式调整按下模式调整按下模式调整3、产品光效演示功能说明1,此功能用于输出DMX512控制信号，输出已设定好的各种控制效果。
2,此功能界面说明：3,光效演示功能表：4、参数设定功能说明1,此功能用于设定控制器运行的各项杂散参数。
2,参数设定功能表：5、遥控器按键功能设定说明1,此功能用于设定8个按键对应的功能，注意，遥控器最上面的4个按键功能是固定的，不能再定义。
2，遥控器界面图3,遥控器默认按键功能说明：4,此功能操作界面：6、接口定义7、电气规格1，输入电压、频率范围：100~240V AC /47～63Hz。
2，输入功率：小于5W。
3，工作温度、湿度：-20℃-50℃/20-95RH。
4，尺寸、重量：180mm*122mm*46mm5，包装方式： PE装/白盒。
8、配件1,电源线一条 2,无线遥控器一个(含电池) 3,无线接收天线一根 4,信号接线端子两个 5,用户使用手册一份。
DMX512中文使用说明书
DMX512中文使用说明书一、四位数码管说明：XXXX*第一位代表CHASE，共有6个*第二位代表SCENSE，共有8个*第三四位代表BANK，共有30个*设置MIDI通道时第三四位代表MIDI通道，共有16个MIDI通道*一个CHASE最多可以包含240个SCENSE*一个BANK最多可以包含8个SCENSE*一个SCENSE最多可以包含192个通道(也可以说是12个SCANNER) SCANNER1：通道1~通道16SCANNER2：通道17~通道32以此类推SCANNER12：通道181~通道192*一个SCANNER最多可以包含16个通道*调节滑杆时显示数值或者百分比二、操作时请注意数码屏的指示灯在什么状态。
*BLANKOUT*STEP*PROGRAM*MUSIC TIGGER*AUTO TIGGER三、DMX512面板功能说明1、SCANNERS按下SCANNER键，其旁边的LED灯亮，其中连接8个通道的输出可被调节，在SCENS运行时，如果可调电位器控制为OFF，则调节电位器不会影响通道输出，但如果可调电位器控制为ON，则通道输出会随相应的可调电位器的改变而改变；2、SCENS按健按下一个SCENS键可触发SCENS或存入一个SCENS，第二个数码管头显示SCENS1-8；3、可调电位器调节可调电位器改变DMX的通道输出大小，最小是0最大为255或者从0%-100%，可调电位器1-8控制连续的八个通道；4、PAGE/SELECT键选择PAGE A或PAGE B，PAGE A为每个SCANNER的前八个通道PAGE B为每个SCANNER 的后八个通道；5、SPEED SLIDER推动这个推杆调整走灯速度；6、FADE TIME SLIDER推动这个推杆调整FADE TIME；7、LED DISPLAY8、BANK按键（↑/↓）第三位和第四位数码管显示BANKS（01-30），按下↑/↓键，BANK增大或减小，显示的SCENS 为该BANK里的SCENS；9、CHASE 1-CHASE 6键用于CHASES编程或CHASES运行的选择；10、PROGRAM键上电本机在走动运行状态，按下PROGRAM键盘2秒，编程指示灯闪动可编程SCENSR和CHASER，再按下PROGRAM键2秒，编程指示灯灭回到运行状态；11、MIDI/ADD键A、在运行状态按住MIDI键2秒，第3及第4位数码管闪动，通过↑或↓选择MIDI通道，再按MIDI键2秒结束MIDI通道的设置选择的MIDI通道被存贮；或者除↑/↓键以外的任何键都可结束MIDI通道的设置，不存贮所选取的MIDI通道；B、在编程状态，用于编辑；12、AUTO/DEL键A、在运行状态，按下AUTO/DEL键，自动触发指示灯亮，表示在自动触发状态，再按下AUTO 键退出自动触发状态，自动触发指示灯灭；B、在编程状态，用于SCENS及CHASE编程；13、MUSIC/BANK COPY键A、在运行状态，按下MUSIC键，声音触发指示灯亮，可由声音触发SCENS，再按一下MUSIC 键，声音触发指示灯灭，退出声音触发状态；B、在编程状态，用于SCENS及CHASE编程；14、TAPSYNC/DISPLAY键A：（1）、在AUTO运行状态，最后两次按下TAP SYNC/DISPLAY键决定SCENS运行的速率，最大时间为十分钟；（2）、不在AUTO运行状态，转换00-255或0%-100%；B：在编程状态（1）、对CHASE编程时，在步数显示和BANK显示之间转换；（2）、不在CHASE编程时转换00-255或0%-100%。
DMX512解码器说明书
◆ 主控模式 ◆ 2、 主控模式可以选择 7 色固定、频闪、跳变、渐变、全彩流水、7 色拖尾、8 色流
水或渐明暗等多种效果。
◆
当作主控用时，为了可以增加驱动能力，需增加 DMX512 放大器。
◆
1、 当拨码开关的第 10 位向下打为▼（即 ON）进入主控模式,第 1 位到第 5 位
为主控模式选择位。参照下面表格
第 1 第 2 第 3 第 4 第 5 第 6 第 7 第 8 第 9 第 10
位
位
位
位
位
位
位
位
位
位
△
△
△
△
△
▼
▼
△
△
△
△
▼△▼来自△△△
▼
▼
▼
△
△
△
▼
效果
跳变加渐变 红常亮 绿常亮 蓝常亮
△
△
▼
△
△
▼
0
▼
△
△
△
▼
▼
△
△
▼
▼
▼
△
△
△
△
△
▼
△
▼
△
△
▼
△
△
▼
△
▼
△
▼
▼
△
▼
△
△
△
▼
▼
△
▼
0
▼
▼
△
△
▼
▼
▼
△
▼
▼
▼
▼
△
△
△
△
△
▼
▼
△
△
△
▼
△
▼
△
△
▼
DMX512编码器说明书
YM-DMXDC编码器说明书目录一、产品简介1-1 YM-DMXDC 的特点 (3)1-2 YM-DMXDC的规格 (3)1-3 操作面板功能简介 (4)1-4 输出端口的接法 (5)1-5 YM-DMXDC 外观尺寸 (5)二、产品功能描述2-1 中英文切换 (6)2-2 工作模式 (6)2-3 编码模式下的功能设置 (7)2-4 播放速度设置 (9)三、注意事项 (10)产品保修说明 (10)一、产品简介：YM-DMXDC的描述本产品是针对本公司的解码芯片而设计的一款编码器，可对驱动模块进行级联编码，编码方式方便简单，其特点如下：●供电电压为DC5～24V;●配有标准的电话MICRO-USB接口，配带移动电源，可方便操作；●支持本公司的四种编码模式：EN、3R、3S、3H●具有地址测试功能；●此编码器有编码和播放2种模式；●配有LCD显示屏，显示当前操作状态；●EMC电磁兼容设计，具有良好的抗干扰能力。
YM-DMXDC的规格操作面板功能介绍①：LCD显示屏；②：换功能菜单键③：增加键；④：减小键；⑤：确信键⑥：SD卡座；⑦：电源 DC 5-24V；⑧：电源 USB接口，可接移动电源；⑨：信号输出端口。
输出端口的接法： (如图)编码接法一线-GND二线-D+三线-D-四线-PI五线-NCYM-DMXDC 外观尺寸二、产品功能描述中英文切换同时按▲和▼键不放，等待LCD显示屏上显示“EN”表示英文，显示中表示“中”文。
工作模式编码器有2中工作模式，即：编码模式和播放模式。
编码器在上电时检测到若是有SD卡，进入播放模式；没有SD卡，那么进入编码模式。
编码模式下的功能设置在执行编码前要先在设置菜单里选择好编码方式；编码器上电后长按MENU键两秒以上，进入编码模式（如；DMX3H、DMX3S、DMX3R、DMXEN）、通道数量、空脚位、波特率、方式设置，设置完毕再长按MENU键返回。
1）假设出在编码模式，屏幕初始界面为以下图：2）按MENU键两秒以上，会显现下界面,通过▲/▼键能够调剂编码模式（DMX3H、DMX3S、DMX3R、DMXEN）：3）按MENU键，切换到通道数设置，通过▲/▼键能够调剂通道数，如以下图：4）按MENU键，切换到孔位数设置，通过▲/▼键能够设定有无空位,如以下图：5）按MENU键，切换到速度设置设置，通过▲/▼键设定信号所用的波特率(标准DMX512信号为250K），如以下图：6）按MENU键，切换到输出方式设置，可控芯片有多种（59五、300一、6024、923一、922一、PWM等），8）设置完成后，按按MENU键两秒以上，会退出设置菜单。
10 无线DMX512-WIFI说明书
产品照片一、产品概述DMX-WIFI便携性控制器为本公司DMX512综合控制系统平台之一，业内领先使用AP功能的控制器，并具有相应的系统著作权，具备PC、移动手机及多客户端同时在线控制模式，支持信号数字及滑杆式接收分析、多通道并发控制等模式，具有信号切换功能，与我公司其他产品可配套或独立使用。
二、硬件属性(一)、基本参数◆工作温度: -20-60℃◆工作电压: DC9V(配套专用适配器)◆最大功耗: <0.5W（用户根据需要选配）◆支持最大通道: 1024/2048◆外形尺寸: L110*W66*H43 MM◆天线接口: SMA标准口◆发射功率: <15dBm◆无线安全: 无线MAC地址过滤，64/128/152位AES加密，WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 ◆ 网络标准:IEEE 802.11n 、IEEE 802.11g 、IEEE802.11b ◆ 工作频率: 2.4~2.4835GHz ◆ 传输距离: 0~300M ◆ 电气隔离: 支持 ◆ 静电保护:支持 ◆ 支持悬挂面板:选配(二)、接口说明图2-1(三)、接线说明DMX512信号接口信号切换开◆采用常规的DC电源座子作为电源输入接口，并配备DC插头◆采用标准三芯卡龙座作为信号输入、输出接口◆连接示意图图2-2三、产品功能及使用说明接上标配电源适配器，打开电源开关【POWER】按键，此时Power电源指示灯会常亮：(一)、软件安装1、在官方网站下载YICO-DMX手机版软件，并通过手机助手等软件把YICO-DMX软件安装到手机上。
(二)、客户端连接1、打开手机WIFI网络，连接DMX ( 加四位数字)的网络；2、打开YICO-DMX软件（图2-3），在窗口的左上角有个灯，如果灯为灰色，说明没有连接上DMX-WIFI设备，反之表示连接上（图2-4）。
图2-3图2-4(三)、接收模式1、点击【接收】选项卡，切换到接收模式，该模式采用两种显示方式：数值显示（图2-5）与滑杆显示（图2-6），通过这个两种显示方式，能直观的看到各通道的数据信息以及滑杆的变化状态；图2-5图2-6(四)、控制模式1、点击【控制】选项卡，切换到控制模式，通过滑杆控制灯光，点击【锁定】按钮（默认是锁定状态），可以实现对DMX-WIFI设备独享操作，其它用户就不能操作，当本手机出现异常或待机5S后则设备自动解锁，其他设备可进行控制；图2-7(五)、设备控制模式1、点击【设备】选项卡，切换到设备控制模式，可对设备信息进行添加、修改、备注、删除和控制操作，点击【锁定】按钮，可以实现对DMX-WIFI设备独享操作，其它用户就不能操作，解锁状态可与其他手机或PC用户并行对不同设备进行控制（如图2-8,2-9）；图2-8图2-9(六)更多1、点击【更多】选项卡，可显示软件版本信息、终端版本信息、联系电话以及公司邮箱等信息（图2-10）；图2-10(七)信号线切换1、由于部分厂家的产品存在信号线D+、D-存在反接的问题，本产品提供信号切换开关，按键弹起，为正常标准接法，按下则为反向接法。
DMX512解码驱动产品规格书
型号：DM-102翼芯科技有限公司规格书一、性能参数：●外型尺寸：直径45mmx 高（18mm）●输入电压：9V~24V AC/DC；●输出负载电流：300mA、600mA；●自身功耗：〈1W；●输出总功率：36W，总功率控制在1--12W*3内（三通道共接36颗1W LED，每通道6中2并，共12W）；二、特点：●协议：标准DMX512协议（1990）；●信号线输入方式：差分、非差分；●效果变化方式：内置效果变化、DMX512控台控制；1.没接控台时，自动运行解码器内置的七彩效果；2.接控台后，整体根据控台的变化而变化；●联接方式：标准并行或串行；1.并行时：各模块输入通讯线并接，每隔32个模块时需加放大器，各模块有单独地址（可用写码器烧入）；2.串行时：各模块通讯线串接，无需设置地址，地址自动顺序分配；●0-100%调光，256*256*256级灰度；●高抗干忧，抗静电；●宽输入电压，电流保持恒定，各个灯具亮度一致；无冲击（开机瞬间LED全灭），对LED起保护作用；三、应用范围：●主要应用于大功率的全彩灯、洗墙灯、投光灯、混色灯、信号灯、景观灯、水底灯、隧道灯、路灯等；四、模块端口介绍：》左边D+、D-、GND差分输入线.》右边D+、D-、GND差分输出线，输出到下一模块的通讯线，多个模块串接时，接至下一模块的D+和D-；》左边VCC+电源正极输入端，GND是电源负极输入端》右边V+，R-，G-，B-是灯具输出端，连接LED灯具，V+是LED阳极公共端，R，G，B灯珠的阴极分别接至板上的R-、G-、B-端；五、接线图：1、灯具应用接线图(串行接线图)2、灯具应用接线图(并行接线图)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称 DMX512以太网转换器客户单位
设计单位
设计陈锡平
撰稿陈锡平
撰稿日期 2009年03月25日版本号V1.0
审查批复
一、 设计概要
（一）、重点任务
设计目的：
1、DMX512与以太网协议互相转换；
2、选择合适的单片机平台；
3、单片机上实现TCP/IP服务；
4、后台管理软件；
5、或嵌入式WEB SERVER；
本项目重点/难点：
1、低成本的单片机平台；
2、协议转换的准确性；
3、后台管理服务软件；
4、整体软硬件的稳定与可靠性
（二）、技术平台
后端平台：
1、后台管理服务软件；
2、WINDOWS操作系统；
3、编程语言以Visual C++为主；
4、INTERNET
前端平台：
5、带TCP/IP协议服务的单片机处理系统；
6、或嵌入式WEB SERVER；
7、DMX512数据及控制传输；
8、编程语言以C及汇编为主
二、 产品用途及使用范围
本产品主要用于将DMX512协议转换以太网控制应用。
可以满足以下特性要求：
1、满足-10℃~50℃温度运行要求；
2、满足绝大多数室内运行；
3、主要是针对采用网络控制系统来控制传统的DMX512灯光或硅箱而设计的，只要是符合DMX512（1990版）所有的设备都可以通过该转换器轻松实现。
实现灯光互联网。
三、 产品设计需求
1、功能要求
•具有双向功能，可以DMX512到以太网、以太网到DMX512协议转换
• LITXPNet DMX信号输出
•具有远程编程和管理功能
•具有软线功能
•交换机功能：DMX512与以太网络双向数据交换
•具有远程IP设定及管理功能
•智能数据交换，减小数据流量
•无需断电的软复位功能
•或嵌入式WEB SERVER；
2、支持协议
• DMX512灯光控制协议
•TCP/IP协议标准
3、特性要求
•简单易用的基于MAC搜索操作界面，可用于设置IP地址、控制参数等•内置软件、硬件双重看门狗、可保证长期稳定运行
• 10Mbps Ethernet界面
•可靠的系统核心适用于安全性和长期运行的系统应用
•支持易用的WINDOWS DLL远程控制和管理
四、 系统应用框图
上图为简要的应用框图，实际的应用比此要复杂得多。
五、 产品线
六、 系统基本参数及主要技术性能指标
¾9-12V 直流输入
¾数字信号输入接口：DMX512 /1990 ¾数字信号输出接口：ETHERNET
¾外型尺寸：约120*80*30 （mm）
七、 硬件接线说明
1、接口布局
A
左侧面电源插座
右侧面网络接口与DMX 接口及指示灯
A 9~12V DC 电源输入
B RJ-45接口及指示灯
C 电源指示LE
D D 双口并联RJ-45
DMX512信号输入/输出口 2、
接线细则
RJ45水晶接头
说明： （D）为两口输入/输出的RJ-45 DMX512通信端，其管脚定义如下
第1脚为DMX 系统DATA+ 第2脚为DMX 系统DATA- 第3--6脚为NC,空脚 第7--8脚为DMX 系统GND
（B）为网络接口
如上图的双绞信号线，其RJ45水晶接头（如上图），从左往右数分别为第1，2，3…8脚。
该网络接口接标准的直通网线，其接线方式按照TIA/EIA B 标准，具体要求如下：
第1脚：接橙/白线 第5脚：接蓝/白线 第2脚：接橙色线
第6脚：接绿色线 第3脚：接绿/白线 第7脚：接棕/白线 第4脚：接蓝色线 第8脚：接棕色线
(注意：为减少信号衰减，请一定按上述规则接线)
B
C D
1,2,,,8脚
八、 设计主要内容
1、 外壳设计
2、 原理图绘制
3、 PCB 板制作
4、 器件焊接、测试
5、 软件编程
5-1、转换器软件编程：包括芯片初始化、电源管理、资源应用规划、TCP/IP 协议移植、协议转换、故障检测、远程管理接口、自动升级接口等； 5-2、后台管理软件平台：直接控制（发送指令等）、策略应用计划、设备检测与管理、远程维护、灯光舞台设备管理等；
九、 进度安排
总周期从2009年4月1日至2009年10月31日止，以可使用样机为结束里程碑；
Q2 09
Q3 09
04
05
06
07
08
09
10
18d 2009-4-242009-4-1转换器原理图模拟设计66d 2009-7-152009-4-15转换器软件代码编程及模拟测试8d 2009-7-102009-7-1实际原理图设计7d 2009-7-212009-7-13,10PCS 5d 2009-7-282009-7-22硬件调试110d 2009-9-12009-4-1后台管理软件设计开发10d 2009-9-152009-9-2后台管理软件调试11d 2009-9-302009-9-168d 2009-7-102009-7-1外壳设计及制作22d
2009-10-30
2009-10-1
十、 费用预估
1、 第一阶段样机10套，费用1万；小批量试产500套，均价成本控制300元以下；大批量生产，均价成本控制在150元以下。
2、 第二阶段样机10套，费用1万；小批量试产500套，均价成本控制500元以下；大批量生产，均价成本控制在300元以下。
