10钢结构工程(现场照片讲解)
一步步学习--钢结构构件及做法图解（图文并茂）
⼀步步学习--钢结构构件及做法图解（图⽂并茂）钢结构构件及做法图解来⾃千万间 00:00 05:51标题⼀建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明⼒学原理门式刚架结构以柱、梁组成的横向刚架为主受⼒结构，刚架为平⾯受⼒体系。
为保证纵向稳定，设置柱间⽀撑和屋⾯⽀撑。
刚架刚架柱和梁均采⽤截⾯H型钢制作，各种荷载通过柱和梁传给基础。
⽀撑、系杆刚性⽀撑采⽤热轧型钢制作，⼀般为⾓钢。
柔性⽀撑为圆钢。
系杆为受压圆钢管，与⽀撑组成受⼒封闭体系。
屋⾯檩条、墙梁⼀般为C型钢、Z型钢。
承受屋⾯板和墙⾯板上传递来的⼒，并将该⼒传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部⼆层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部⼆层节点参照多层框架体系。
1-1-5、刚架衍⽣形式■吊车和局部⼆层可在衍⽣形式刚架中布置。
■⼭墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱⽐截⾯旋转了90度。
1-2、多层框架体系1-2-1、框架图⽰1-2-2、说明⼒学模型a.纯刚接框架：纵横两个⽅向均采⽤刚接的框架。
b.刚接-⽀撑框架：横向采⽤刚接，纵向采⽤铰接，并在纵向设置⽀撑，以传递⽔平⼒。
c.⽀撑式框架：纵横向均采⽤铰接，两向均设置⽀撑传递⽔平⼒。
d.有时为保证⾜够的刚度，在刚接框架中亦设置⽀撑。
框架柱框架柱可采⽤H型截⾯、箱形截⾯、⼗字形截⾯、圆管形截⾯等。
所有上部结构的⼒都通过框架柱传递给基础。
框架梁框架梁⼀般采⽤H型截⾯。
楼盖和屋盖上的⼒通过框架梁传递给框架柱。
⽀撑⽀撑采⽤⼀般采⽤热轧型钢制作，其功能是传递层间⽔平⼒和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点标题⼆⽀撑、系杆2-1、图⽰柱间柔性⽀撑柱间刚性⽀撑2-2、说明■⽀撑分为柔性⽀撑和刚性⽀撑两种。
柔性⽀撑由圆钢制作，安装时必须张紧，主要⽤于门式刚架结构。

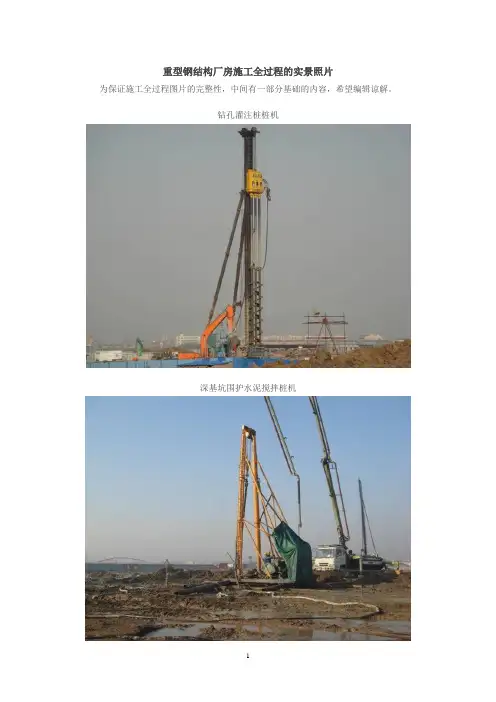

重型钢结构厂房施工全过程的实景照片
重型钢结构厂房施工全过程的实景照片为保证施工全过程图片的完整性，中间有一部分基础的内容，希望编辑谅解。
钻孔灌注桩桩机深基坑围护水泥搅拌桩机深基坑围护施工现场吊装重型格构式钢柱吊装钢梁冲压车间外貌（尚未安装外墙彩钢板）内部构件（跨度30X2米长度12X12米高度21米）内景(东侧山墙彩钢板尚未安装)安装电气桥架行车外观每跨2台行车行车（大钩50吨+小钩20吨）吊钩（大钩50吨+小钩20吨）细部图重型格构式钢柱重型格构式钢柱(双侧I字钢)重型格构式钢柱(单侧I字钢翼缘宽度250mm)重型格构式钢柱(单侧I字钢腹板宽度600mm)重型格构式钢柱(单侧I字钢翼缘厚度20mm)重型格构式钢柱(中柱宽度1750mm)重型格构式钢柱(边柱宽度1300mm)重型格构式钢柱基础双杯口重型格构式钢柱(中柱宽度1750mm)重型格构式钢柱(边柱宽度1300mm)重型格构式钢柱基础双杯口吊车梁重型格构式钢柱端头节点重型格构式钢柱侧面节点下柱柱间支撑上柱柱间支撑几何不变体系边柱端头节点上部结构上部结构细部-1上部结构细部-2 (柱端头刚性系杆)上部结构细部-3 (钢梁平面外刚性系杆)采光板30米跨钢梁3个连结节点(中间1个)30米跨钢梁3个连结节点(端头2个)上部结构全景屋面虹吸排水系统上下行车的钢梯(全景)上下行车的钢梯(细部-2)外侧面(尚未安装抗风柱及外墙板)外侧面细部外侧面双向檩条拐角细部外墙立面(短柱为女儿墙檩条连结柱)外墙立面远景现场铺设外墙板-2铺设完成的外墙板铺设完成的外墙板(中间细线条为上下彩板搭接的位置)双层彩钢板(中间为黄色的玻璃保温棉)雨篷-1雨篷-2外侧面(已经安装抗风柱及外墙板) 外侧面内部抗风柱详图抗风柱上部连结抗风柱下部连结抗风柱下部连结(铰接)抗风柱和外墙檩条隅撑连结隅撑(抗风柱部分节点-1) 隅撑(抗风柱部分节点-2)冲压地沟财务管理工作总结[财务管理工作总结]2009年上半年，我们驻厂财会组在公司计财部的正确领导下，在厂各部门的大力配合下，全组人员尽“参与、监督、服务”职能，以实现企业生产经营目标为核心，以成本管理为重点，全面落实预算管理，加强会计基础工作，充分发挥财务管理在企业管理中的核心作用，较好地完成了各项工作任务，财务管理水平有了大幅度的提高，财务管理工作总结。

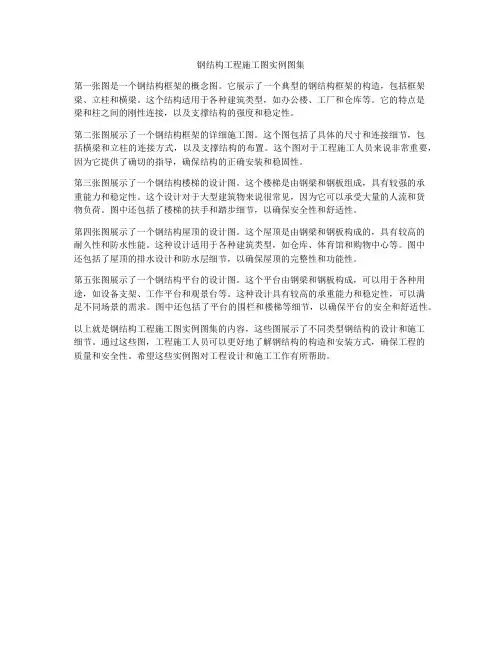

钢结构工程施工图实例图集
钢结构工程施工图实例图集第一张图是一个钢结构框架的概念图。
它展示了一个典型的钢结构框架的构造，包括框架梁、立柱和横梁。
这个结构适用于各种建筑类型，如办公楼、工厂和仓库等。
它的特点是梁和柱之间的刚性连接，以及支撑结构的强度和稳定性。
第二张图展示了一个钢结构框架的详细施工图。
这个图包括了具体的尺寸和连接细节，包括横梁和立柱的连接方式，以及支撑结构的布置。
这个图对于工程施工人员来说非常重要，因为它提供了确切的指导，确保结构的正确安装和稳固性。
第三张图展示了一个钢结构楼梯的设计图。
这个楼梯是由钢梁和钢板组成，具有较强的承重能力和稳定性。
这个设计对于大型建筑物来说很常见，因为它可以承受大量的人流和货物负荷。
图中还包括了楼梯的扶手和踏步细节，以确保安全性和舒适性。
第四张图展示了一个钢结构屋顶的设计图。
这个屋顶是由钢梁和钢板构成的，具有较高的耐久性和防水性能。
这种设计适用于各种建筑类型，如仓库、体育馆和购物中心等。
图中还包括了屋顶的排水设计和防水层细节，以确保屋顶的完整性和功能性。
第五张图展示了一个钢结构平台的设计图。
这个平台由钢梁和钢板构成，可以用于各种用途，如设备支架、工作平台和观景台等。
这种设计具有较高的承重能力和稳定性，可以满足不同场景的需求。
图中还包括了平台的围栏和楼梯等细节，以确保平台的安全和舒适性。
以上就是钢结构工程施工图实例图集的内容，这些图展示了不同类型钢结构的设计和施工细节。
通过这些图，工程施工人员可以更好地了解钢结构的构造和安装方式，确保工程的质量和安全性。
希望这些实例图对工程设计和施工工作有所帮助。
钢结构技术图解钢结构各个构件和做法
钢结构技术图解钢结构各个构件和做法1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构,刚架为平面受力体系.为保证纵向稳定,设置柱间支撑和屋面支撑.刚架刚架柱和梁均采用截面H型钢制作,各种荷载通过柱和梁传给基础.支撑、系杆刚性支撑采用热轧型钢制作,一般为角钢.柔性支撑为圆钢.系杆为受压圆钢管,与支撑组成受力封闭体系.屋面檩条、墙梁一般为C型钢、Z型钢.承受屋面板和墙面板上传递来的力,并将该力传递给柱和梁.1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系.1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置.■山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度.1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架.b.刚接-支撑框架：横向采用刚接,纵向采用铰接,并在纵向设置支撑,以传递水平力.c.支撑式框架：纵横向均采用铰接,两向均设置支撑传递水平力.d.有时为保证足够的刚度,在刚接框架中亦设置支撑.框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等.所有上部结构的力都通过框架柱传递给基础.框架梁框架梁一般采用H型截面.楼盖和屋盖上的力通过框架梁传递给框架柱.支撑支撑采用一般采用热轧型钢制作,其功能是传递层间水平力和保证结构的刚度.1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系.b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种.柔性支撑由圆钢制作,安装时必须X紧,主要用于门式刚架结构.刚性支撑由型钢制作,用于多层框架、吊车梁下段支撑等刚度要求高的结构中.■系杆和支撑联合作用,形成封闭的受力体系.在支撑端头有刚性构件和传递压力的情况下,不需设置系杆.■屋面水平支撑做法同柱间支撑.■根据需要,支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式.3、隅撑3-1、图示3-2、说明■隅撑的设置在于梁或柱受压翼缘的平面外计算长度.隅撑可用角钢制作或扁钢压制成型.■在多层框架体系中,梁柱刚接的位置常设置水平隅撑.4、吊车梁4-1、图示吊车梁边跨构造吊车梁中间跨构造标准吊车梁图4-2、说明■吊车梁为吊车荷载的承载构件,由钢板焊接成型.■变形缝位置处理参照边跨构造.■吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载.5、雨蓬蓬用压型钢板采用HV-197TD-788板和HV-205TD-820板.6、檩条、墙梁6-1、C型冷弯薄壁型钢6-1-1、型钢截面特性6-1-2、安装节点图6-2、Z型冷弯薄壁型钢6-2-1、型钢截面特性6-2-2、安装节点图7、屋面、墙面压型钢板7-1、HV-203KL-406板7-1-1、板型图7-1-2、连接节点图7-2、HV-380SF-7607-2-1、板型图7-2-2、连接节点图7-3、HV-475SF-475板7-3-1、板型图7-3-2、连接节点图7-4、HV-197TD-788板7-4-1、板型图7-4-2、连接节点说明：■防水空腔可以阻止因毛细现象而造成的渗水.■该板型可用于屋面板和墙面板,采用自攻螺钉和屋面檩条或墙梁连接.■用作屋面板时,螺钉穿过波峰与屋面檩条固定；用作墙面板时,螺钉在靠近波峰的波谷平直段与墙梁固定. 7-5、HV-205TD-820板7-5-1、板型图7-5-2、连接节点图说明：■防水空腔可以阻止因毛细现象而造成的渗水.■该板型可用于屋面板和墙面板,采用自攻螺钉和屋面檩条或墙梁连接.■用作屋面板时,螺钉穿过波峰与屋面檩条固定；用作墙面板时,螺钉在靠近波峰的波谷平直段与墙梁固定. 7-6、HV-225TD-900板7-6-1、板型图7-6-2、连接节点图■防水空腔可以阻止因毛细现象而造成的渗水.■该板型用于墙面板,采用自攻螺钉和屋面檩条或墙梁连接；螺钉在靠近波峰的波谷平直段与墙梁固定.7-7、HV-360YC-360板7-7-1、板型图7-7-2、连接节点图说明：■自攻螺钉穿过板直接与墙梁连接.7-8、HV-300YC-300板7-8-1、板型图7-8-2、连接节点图说明：■自攻螺钉穿过板直接与墙梁连接.7-9、HV-1000HP-1000板7-9-1、板型图7-9-2、连接节点图8、屋面采光板8-1、CV-203-406板说明：■该采光板板型配合HV-203KL-406板使用.8-2、CV-380-760板说明：■该采光板板型配合HV-380SF-760板使用.8-3、CV-475-475板说明：■该采光板板型配合HV-475SF-475板使用.8-4、CV-197-788板说明：■该采光板板型配合HV-197TD-788板使用.8-5、CV-205-820板说明：■该采光板板型配合HV-205TD-820板使用.8-6、CV-225-900板说明：■该采光板板型配合HV-225TD-900板使用.8-7、连接节点图8-7-1、CV-475-475板连接节点8-7-2、其它板型连接节点说明：■上图为CV-203-406板连接节点图；自攻螺钉穿透采光板〔和压型钢板〕与檩条连接.■除CV-475-475外,其它采光板参照上图处理.9、楼承板9-1、HG-344-688板9-3、连接图连接节点说明：■HG-240-720板连接参照HG-344-688楼承板连接图.■抗剪栓钉与框架梁间采用专用工具焊接.10、天沟WTG-1型WTG-2型10-2、钢板内天沟10-2-1、断面图说明：■天沟为钢板折制成型；根据钢板选用的材质和涂层情况,可分为普通钢板天沟、镀锌钢板天沟、不锈钢板天沟三类.11、通风器11-1、屋脊自然通风器■通风器根据喉宽Wm分为1m、1.5m、2m、2.5m四种规格,长度依据要求换气量和房屋长度确定.■顶部压型钢板根据需要可采用采光板代替.■骨架每1.5m设置一个,通过下部连接孔与屋面檩条或专设横梁连接.11-2、点式通风器11-2-1、Φ500无动力通风器■可提供其它型号的通风器,但需要足够的供货时间.说明：■通风器与屋面压型钢板之间的防水处理还可以采用得泰盖片处理.11-2-2、有动力通风器说明：■有动力风机由电机带动涡轮旋转来完成通风.说明：■有动力风机由于重量较大,下部必须设置支承龙骨来承担风机荷载.12、门12-1、彩板推拉门说明：■彩板推拉门根据需要可做成单层彩板、双层彩板、夹芯板三种形式.12-2、彩板双开门说明：■彩板双开门根据需要可做成单层彩板、双层彩板、夹芯板三种形式.12-3、中空金属门说明：■中空金属门用于民用建筑和工业建筑的办公室等房间.13、窗说明：■立面上,可选择独立窗或通长条窗.■窗扇可以是固定窗扇和推拉窗扇.■型材可选择铝型材或塑14、泛水板、饰边板说明：■W1因内墙压型钢板不同而取值不同；W2根据砖墙、墙梁的差异而取不同的数值.14-2、砖墙与压型钢板墙结合处说明：■W1、W2尺寸根据压型钢板板型而变化.14-3、墙顶处说明：■W值根据墙梁、压型钢板的不同而变化.14-4、山墙与屋面交接处14-4-1、墙面凸出屋面说明：■W1、W2尺寸根据屋面外层压型钢板不同而变化.14-4-2、墙面平于屋面说明：■W1、W2尺寸根据屋面外层压型钢板不同而变化.14-5、屋脊处说明：■W1、W2尺寸根据屋面压型钢板不同而变化.14-6、墙面开洞说明：■W1、W2、W3、W4、W5尺寸根据墙面压型钢板和墙梁的不同而变化.。
