三相交流电的基本概念和三相负载的连接方式

合集下载

第3章三相电路

0
波形图和相量图如图3-3所示。相电压对称。
u
uU
uV
uW ωt

UW
1200
1200

0
π
2π
1200

UU
UV
(a)相电压的波形图 (b)相量图
图3-3三相电源相电压的波形图和相量图
电源任意两根端线之间的电压称为线电压，用uUV、uVW、uWU 表示，如图3-4所示。 U1 L
1
uU
W2
你可要记住了！
I L 3I P
（3-16）
线电流落后相应的相电流300的相位角。
例2 三相对称负载，每相R=6Ω,XL=8 Ω,接到UL=380V
§ 3.2
三相负载的联接
负载有单相负载与三相负载之分。对于单相负载，应根据其额定电压接入电路。若负载所需的电压是电源的相电压，应将负载接到端线与中线之间。如图3-8(a)
U V W N
ZU
ZV 图3-8 (a)
ZW
若负载所需的电压是电源的线电压，应将负载接到端线与端线之间。如图3-8(b)
UP=UL
很好记吧！

Hale Waihona Puke 思考题１．对称三相电源星形连接时，Ｕl= 3 Up ,线电压的相位超前于它所对应相电压的相位 300 。
２．正序对称三相星形连接电源，若 UVW 380300V , 380/1500V， U U 220/1200 V， 220/-1200 V。则 U UV UW
§3.1 三相交流电源
一、概念
由三个幅值相等、频率相同、相位互差 120o的单相交流电动势按一定方式连接起来所构成的电源称为三相交流电源。由三相电源构成的电路称为三相交流电路。三相交流电源一般来自三相交流发电机或变压器副边的三相绕组。三相交流发电机的基本原理如图3-1所示

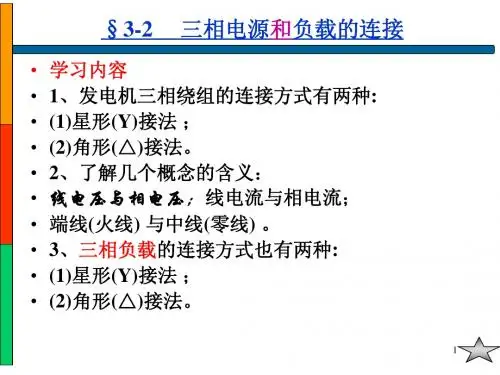

§3-2 三相电源和负载的连接-OK

在日常生活与工农业生产中，在日常生活与工农业生产中，多数用户的电压等级为
U P = 220 V 、 l = 380 V U
12
三相电路的基本概念—复习三相电路的基本概念复习
1、相线（火线、端线）：相线（火线、端线）：个电压源正极性端子A、、向外引出的从3 个电压源正极性端子、B、C向外引出的导线。导线。中线（零线）： 2、中线（零线）：从中（引出的导线。从中（性）点N引出的导线。引出的导线 3、线电压：线电压：火线之间的电压。火线之间的电压。 4、相电压电源每一相的电压，或负载阻抗的电压。电源每一相的电压，或负载阻抗的电压。 5、线电流火（或端）线中的电流。或端）线中的电流。 6、相电流各相电源中的电流或负载阻抗的电流。各相电源中的电流或负载阻抗的电流。 13
P71） 3、三相电源星形(Y)接法的电流（P71）三相电源星形(Y)接法的电流星形(Y)接法的
线电流：线电流：iU、iV、iW 参考方向规定为：参考方向规定为：电源端指向负载端。电源端指向负载端。相电流电源相电流参考方向规定为：向规定为：末端指向始端。向始端。
三相电源的星形连接
& UBN
& U AN
7
线电压：火线间的电压。 P70）线电压：火线间的电压。（P70）
A
u AB uBC uCA
uAB
N B
uBC uCA
C
& & & U AB = U AN − U BN & & & U BC = U BN − U CN & & & U CA = U CN − U AN
注意规定的正方向

三相电的应用

中国 ·四川
Sichuan, China
谢谢！
中国 ·四川
Sichuan, China
中国 ·四川
Sichuan, China
三、三相电的产生与应用
三相电在交流电路中的应用大体可分为两类：一类是接在需要三相电源上才能正常工作的三相负载,如果每相负载的阻抗值和阻抗角完全相等，则为对称负载，如三相电动机，GT铸锭炉。另一类是接入只需单相电源的负载，它们可以按照需要接在三相电源的任意一相电压或线电压上。对于电源来说它们也组成三相负载，但各相
功率验证：
由I线＝3800A，可得I相＝3800 / 3 =2194A 则每个电阻的电流IR＝2194/2＝1097A 每个电阻的阻值：R＝25V／1 097A=0．0228 欧
中国 ·四川
Sichuan, China
三相电在பைடு நூலகம்VA铸锭炉中的连接方式：
U12＝38V U23＝38V U13＝55V
I1＝2111A I2＝2111A I3＝2186A 中国 ·四川
P1＝80KvA P2＝80KvA P3＝120KvA Sichuan, China
为什么选用三相电：
一、在发电方面：三相交流发电机比相同尺寸的单相交流发电机容量大。二、在输电方面：如果以同样电压将同样大小的功率输送到同样距离，三相输电线比单相输电线节省材料。三、在用电设备方面：三相交流电动机比单相电动机结构简单、体积小、运行特性好等等。因而三相制是目前世界各国的主要供电方式。我国的三相电线电压是采用380V。
三相电及应用
中国 ·四川
Sichuan, China
一、三相电简介
二、连接方式
三、三相电的应用
中国 ·四川

《三相交流电概述》课件

04
三相交流电的负载
线性负载
定义
线性负载是指其阻抗在交流电的整个周期内保持恒定的负载。
特性
线性负载的电流和电压波形具有相同的形状，相位差保持不变。
应用
白炽灯、电阻器等。
非线性负载
01
02
03
定义
非线性负载是指其阻抗随时间变化的负载，导致电流和电压波形不具有相同形状或相位差发生变化。
特性
高压输电
01
02
03
04
高压输电是通过高压线路将电能从发电厂传输到负荷中心，以减少线路损耗和降低传输成
本。
高压输电线路通常采用分裂导线，以增加线路的输电容量。
高压输电电压等级通常在 200kV以上，常见的有330kV
、500kV和765kV等。
高压输电线路通常采用架空线路或电缆线路，其中架空线路
发电机的基本构造
发电机通常由转子、定子和三相绕组组成。转子在磁场中旋转，
从而产生旋转磁场。
旋转磁场的产生
当发电机转子绕组中通入直流电流时，电流在磁场中受到安培力作用，使转子旋转起来。随着转子旋转，定子中的感应电动势也
随之产生。
交流电的产生
由于发电机转子连续旋转，定子中的感应电动势也连续变化，从
旋转磁场的优点
与直流电机相比，旋转磁场具有更大的输出功率和更高的效率。此外，旋转磁场还具有结构简单、维护方便等优点。
03
三相交流电的特性
电压波形
总结词：正弦波形
详细描述：三相交流电的电压波形是正弦波，这是因为交流电的大小和方向随时间变化，而正弦波是最能模拟这种变化的波形之一。
电流波形
总结词
绕组材料的选择

第4章三相交流电路

第4章三相交流电路
4.3 三相功率的计算
4.3.2 无功功率
三相电路的无功功率为
由于每相负载可能是感性，也可能是容性，即每相的无功功率可正可负，所以无功功率为各项无功功率的代数和。在对称三相电路中，无论是星形联结还是三角形联结，总无功功率为
第4章三相交流电路
4.3 三相功率的计算
3.3 视在功率
每相电流间的相位差仍为120°，由KCL可知，中线电流为零。
第4章三相交流电路
4.2 三相负载的联结
三相四线制接线方式的特点如下。（1）相电流等于线电流，即
（2）加在负载上的相电压和线电压之间的关系为
（3）流过中性线N的电流IN为
第4章三相交流电路
4.2 三相负载的联结
当三相电路中的负载完全对称时，在任意一个瞬间，三个相电流中，总有一相电流与其余两相电流之和大小相等，方向相反，正好互相抵消。所以，流过中性线的电流等于零。在三相对称电路中，当负载采用星形联结时，因为流过中性线的电流为零，所以三相四线制就可以变成三相三线制供电。如三相异步电动机及三相电炉等负载，当采用星形联结时，电源对该类负载就不需接中性线。通常在高压输电时，由于三相负载都是对称的三相变压器，所以都采用三相三线制供电。
第4章三相交流电路
4.2 三相负载的联结
如图4-8所示是只有三根相线而没有中性线的电路，即三相三线制；而接线方式除了三根相线外，在中性点还接有中性线，这样的接法即为三相四线制，如图4-9所示，三相四线制除可供电给三相负载外，还可供电给单相负载，故凡有照明、单相电动机、电扇、各种家用电器的场合，也就是说一般低压用电场所，大多采用三相四线制。
总之，当三相电流对称时，线电流的有效值是相电流有效值的√3倍，线电流滞后对应的相电流30°，即

三相电路基本知识

三相电路基本知识一、概括三相电路基本知识是电力系统中至关重要的部分，涉及三相交流电的产生、传输、变换和应用。

本文旨在介绍三相电路的基本概念、原理及应用领域。

三相电路具有高效、稳定的特点，广泛应用于工业、商业和家庭等各个领域。

本文将重点介绍三相电源、三相负载、三相线路的接法、三相电路的功率计算，以及三相电路中的电压电流特性等内容，为读者提供三相电路的基本知识和理解，以便更好地应用和维护电力系统。

1. 介绍三相电路的重要性和应用领域三相电路在现代电力系统中占据着举足轻重的地位，其重要性不容忽视。

三相电路是一种能够同时传输三种频率电能的电路系统，其广泛的应用领域涵盖了工业、商业和家庭等各个方面。

了解三相电路的基本知识，对于电气工程师、电力工作者以及广大民众来说都至关重要。

三相电路的重要性体现在其高效稳定的电力传输能力上。

相较于单相电路，三相电路具有更高的输电效率和更大的容量，能够满足大规模电力负载的需求。

三相电路还能提供更为平衡和稳定的电力供应，有助于保障电力系统的整体运行安全。

三相电路的应用领域极为广泛。

在工业领域，三相电路是电动机、发电机、变压器等设备的核心驱动力量，广泛应用于各类机械设备、生产线以及自动化系统中。

在商业领域，三相电路用于照明、空调、电脑等设备，为商业活动的正常进行提供了重要支持。

在家庭领域，三相电路则为家用电器如电视、冰箱、洗衣机等提供了稳定的电力供应。

三相电路还广泛应用于电网建设、能源分配以及电力系统自动化控制等方面。

三相电路在现代电力系统中具有不可或缺的地位。

掌握三相电路的基本知识，对于理解和应用电力系统具有重要意义。

在接下来的文章中，我们将详细介绍三相电路的基本概念、工作原理以及相关的技术要点。

2. 简述三相电路的发展历程及其在现代电力系统中的地位三相电路的发展历程可以追溯到电力工业的早期阶段。

自发电机的发明以来，三相电路技术得到了不断的完善和发展。

随着工业化的进程，三相电路因其高效、稳定的特性，逐渐取代了单相电路，成为电力系统的主要组成部分。

三相交流电路实验

接通电源
将三相交流电源接通，观察并记录各仪表的读数。
断开电源
实验结束后，先断开电源，再拆除电路连接。
数据记录与分析
01
数据记录：记录实验过程中的电源电压、电流、功率等参数，以及负载的电阻、电感、电容值等。
02
数据分析
03
计算负载的相电压、线电压、相电流、线电流等参数。
04
分析负载的性质（阻性、感性或容性），并计算功率因数。
ERA
实验目的
01
掌握三相交流电路的基本概念和原理
02
学会搭建和测量三相交流电路
03
分析三相交流电路的电压、电流和功率等参数
04
探究三相负载的星形和三角形接法对电路性能的影响
三相交流电路基本原理
三相交流电的产生
三相交流电是由三个频率相同、幅值相等、相位互差120°的正弦交流电组成。
三相负载的连接方式
测量方法
使用电压表和电流表分别测量三相交流电路中的电压和电流有效值，然后将两者相乘即可得到视在功率的数值。
06
实验结果总结与讨论
BIG DATA EMPOWERS TO CREATE A NEW
ERA
数据汇总及图表展示
实验数据表格
详细记录了实验过程中各项参数的测量值，包括电压、电流、功率因数等。
ERA
有功功率测量
使用有功功率表
选择合适的量程和精度等级的有功功率表，将其接入三相交流电路中，直接读取有功功率的数值。
间接测量法
通过测量电压、电流以及功率因数等参数，利用公式P=UIcosφ计算有功功率。其中，U为电压有效值，I为电流有效值，cosφ为功率因数。
无功功率测量

三相电路的基本概念

三相电路的基本概念一、什么是三相电路？三相电路是指由三个相位的交流电组成的电路。

在三相电路中，三个电源相间相差120度，它们的电压和频率相同，且在任何时刻都存在至少两个电源在供电，因此三相电路具有高效、稳定的特点，广泛应用于工业、建筑、交通等领域。

二、三相电路的基本组成1.三个电源三相电路中，三个电源通常指三个交流电源，它们的相位差为120度，电压和频率相同。

三个电源可以是三个独立的发电机，也可以是由一个变压器接入三相电网得到的三相电源。

2.三个负载三相电路中，三个负载通常指三个电动机或三个灯泡等电器设备。

三个负载的电流和功率可以不同，但是它们之间的相位差同样为120度。

3.三个导线三相电路中，三个导线通常指三根电缆或电线，分别连接三个电源和三个负载。

在三相电路中，通常使用三根相同的导线，其中一根被称为“相线”，另外两根被称为“零线”。

三、三相电路的工作原理在三相电路中，三个电源的相位差为120度，因此它们的电压和电流的变化情况也不同。

当三个电源同时供电时，三个负载也同时受到电力的驱动，它们之间的相位差同样为120度。

由于三个负载的电流和功率可以不同，因此三个电源的负载也可以不同，但是它们之间的相位差始终为120度。

三相电路的工作原理可以用图示来表示：图示中，三个电源分别为Ua、Ub、Uc，三个负载分别为Za、Zb、Zc，三个导线分别为La、Lb、Lc。

当三个电源同时供电时，三个负载也同时受到电力的驱动，它们之间的相位差同样为120度。

四、三相电路的应用三相电路具有高效、稳定的特点，广泛应用于工业、建筑、交通等领域。

下面介绍三相电路在工业领域中的应用：1.电动机控制三相电路可以用于电动机的控制。

在三相电路中，三个电源分别连接三个电动机，通过控制电源的开关，可以实现电动机的启动、停止、正反转等操作。

2.变频调速三相电路可以用于变频调速。

在三相电路中，通过改变电源的频率，可以实现电动机的调速，从而满足不同的生产需求。

三相交流电路课件

三角形连接
详细描述：三角形连接具有以下特点
总结词：三角形连接是将三相负载的各相依次相连，形
成闭合三角形回路。
01
02
03
每一相负载与其他两相负载相连，形成完整的回路；
三角形连接适用于不平衡负载，如三相电炉等；
04
05
在平衡负载情况下，各相电流相等，且相位差为120度。
两种连接方式的比较
线电流
线电流是指流过每相线的电流。在三相四线制中，线电流是相电流的√3倍，且相位差为120°。
电流平衡
在理想的三相交流电路中，三相电流的大小相等，相位差为120°。
电压和电流的关系
相位差
在三相交流电路中，电压和电流之间存在一定的相位差。相位差的大小和方向取决于电路的参数
和负载的性质。
在三角形连接中，任意一相的电压有效值是线电压，线电压是相电压的根号3倍。
两种连接方式的比较
星形连接和三角形连接各有优缺点，选择哪种方式要根据实际情
况而定。
在星形连接中，中性点电流较小，对中性线的依赖较小；在三角形连接中，线电压等于相电压，线
路损耗和电压降落较小。
在实际应用中，可以根据负载的性质和要求选择合适的连接方式。
03
三相负载的连接方式
星形连接
总结词：星形连接是一种常见的三相负载连接方式，其中三相电源的每一相都与负载的一端相连，而负载的另一端则通过中性线连接在一起。每一相负载独立于其他相，电流通过中性线形成回路；
星形连接适用于平衡负载，如三相电动机等；
详细描述：星形连接具有以下特点中性线的电流等于三相电流的矢量和，通常为零；在不平衡负载情况下，中性线可能会产生较大的电流。

三相电路知识点总结

三相电路知识点总结
三相电路是三相交流电路的简称,常用于电力系统中。

以下是三相电路的一些知识点总结:
1. 三相电路的基本概念:三相电路是由三种不同频率的正弦波通过电路时产生的电压和电流。

正弦波的频率分别为:1.023×频率,1.023×频率和1.023×频率(以此类推)。

2. 三相电压和三相电流:三相电压和三相电流都是描述三相电路中电压和电流的术语。

三相电压是指在三个不同相位的电压,分别为0°、90°和270°,其数值等于单相电压的3√3倍。

三相电流是指三个方向分别有相等的电流。

3. 三相负荷:三相负荷是指电力系统中在三个方向上同时存在的负载,如三相电线、变压器等。

4. 三相电路的继电保护:三相电路的继电保护包括三相不平衡保护、三相过电压保护等。

5. 三相电路的短路保护:三相电路的短路保护是指利用电流的三相不平衡的特性,通过设置断路装置来保护电路的安全。

6. 三相电路的接地:三相电路的接地是指在电力系统中的三个不同电位点进行接地,以便保护人员安全和防止电击。

7. 三相电路的调压:三相电路的调压是指通过改变电路中的电压或电流来调整电力系统的稳定性和可靠性。

8. 三相电路的自动化控制:三相电路的自动化控制是指利用三相电路的特性,通过控制器来自动化控制电路的状态,以达到不同的
控制需求。

以上是三相电路的一些知识点总结,希望有所帮助。

三相电星形接法零线电流

三相电星形接法零线电流
摘要：
1.三相电的基本概念
2.星形接法的定义及特点
3.零线电流的计算方法
4.星形接法和零线电流的关系
5.结论
正文：
一、三相电的基本概念
三相电是指由三个频率相同、振幅相等、相位相差120 度的交流电压组成的电力系统。

在三相电系统中，电源和负载都可以采用星形接法或三角形接法。

星形接法是将电源的一个相线和负载的一端分别接地，而三角形接法是将电源和负载的相线直接连接。

二、星形接法的定义及特点
星形接法是指将三相电源的一个相线与负载的一端接地，另外两相线与负载的另一端相连。

在星形接法中，负载的电压是线电压的1/√3 倍，即相电压。

同时，星形接法可以提供两个独立的零线，使得负载的接线更加灵活。

三、零线电流的计算方法
零线电流的计算方法与电源的接线方式无关，只与负载的特性和电源的电压有关。

在星形接法中，零线电流等于负载电流的1/√3 倍。

当负载为对称三相负载时，零线电流为零；当负载为非对称三相负载时，零线电流不为零。

四、星形接法和零线电流的关系
星形接法和零线电流之间没有直接的关系。

星形接法是一种电源接线方式，主要特点是提供两个独立的零线，使得负载的接线更加灵活。

而零线电流是负载电流的一种分量，与电源的接线方式无关，只与负载的特性和电源的电压有关。

五、结论
总之，三相电星形接法和零线电流之间没有直接的关系。

星形接法是一种电源接线方式，主要特点是提供两个独立的零线，使得负载的接线更加灵活。

而零线电流是负载电流的一种分量，与电源的接线方式无关，只与负载的特性和电源的电压有关。

三相交流电路_教学课件

为三相负载的三角形接法。每相负载两端的电压都是电源的线
电压，每项负载中流过的电流为相电流，流过端线上的电流为
线电流。
各相电流的有效值为：IUV U UV ， IVW U VW ， IW UU WU
ZUV
ZVW
ZWU
由基尔霍夫定律可确定线电流和相电流的关系
•
•
•
U←
•
IU
I U I UV - I WU
PPT学习交流
6
三相电源的星形连接
中点或零点
将发电机三个定子绕组的末端连在一起引出的一根导线称为中性线N（中性线接地时称为零线）；三个绕组的始端U1，V1，W1分别引出的三根导线称为端线（相线或火线）。
U1
UU
UUV
L1 火线
线电压
N W1
相电压
UV
UWVN 中线或零线
V1
UW UVW
L2 火线
L3 火线
三相四线制
PPT学习交流
7
三相电源的星形连接
由三根端线和一根中线组成的供电方式称为三相四线制，只有三根端线组成的供电方式称为三相三线制。
电源每相绕组两段的电压，即端线与中线之间的电压
称为电源相电压。参考方向规定为从绕组始端指向末端，分别用UU,UV,UW表示，其有效值用UP表示。
汽车电工电子技术基础
汽车电工电子技术基础
PPT学习交流
1
PPT学习交流
2
三相正弦交流电路
生活用电
单向交流电
常见的两种电
生产用电
三相交流电
灯泡
计算机电冰箱电梯
机床
起重机
三相正弦交流电路
主要内容一、三相交流电源的星形连接（重点）二、三相负载的连接（重点）三、三相交流电路的功率（了解）四、安全用电（了解）

电工学-第四章(三相交流电)PPT课件

.
46
影响触电危险程度的因素
3. 电流作用时间电流对人体伤害同作用时间密切相关。可
以用电流与时间乘积（又称电击强度）来表示电流对人体的危害。触电保护器的一个主要指表就是额定断开时间与电流乘积〈30mAs。实际产品可以达到3mAs，故可有效地防止触电事故。
.
47
影响触电危险程度的因素
.
13
§4－2 三相负载的连接方式
三相负载——接在三相电源上的负载。
对称三相负载——各相负载相同的三相负载，如三相电动机、
大功率三相电路等。
不对称三相负载——各相负载不同，如三相照明电路中的负载。 L1 L2 L3 N
Z3
Z2
Z1
M
3～
.
Байду номын сангаас
14
三相负载也有两种接法:
L1
L1
Z
N L2
Z
Z
L2
L3
L3
4. 电流途经
如果电流不经人体脑、心、肺等重要部位，除了电击强度较大时可能造成内部烧伤外，一般不会危及生命。但如果电流流经上述部位，就会造成严重后果。这是由于电击会使神经系统麻痹而造成心脏停跳，呼吸停止。例如，电流从一只手到另一只手，或由手流到脚，就是这种情况。
.
48
影响触电危险程度的因素
拖动作匀速转动。定子三相绕组切割转子磁场而感应出三相交流电动势。
L1 • L2' •
S
• L3'
2. 三相交流电动势的特点 L3
幅值相等频率相同相位差 = 120
.
N
L1'
L2
4
三相对称电动势的表达式

三相电原理和接法

三相电原理和接法1.三相电原理：三相电是指电力系统中的一种供电方式，由三个相位差120度的正弦交流电组成。

它是由三个单独的电源供电，通过三个相位间的相位差来提供稳定的电力。

三相电具有以下特点：-电压和电流具有稳定性：由于三个相位之间的相位差恒定，所以三相电的电压和电流波形相对稳定，不会出现较大的波动。

-传输效率高：相比于单相电，三相电传输能量更高效。

因为三个相位的电压和电流波形相互叠加，使得相同功率下的输电线路更紧凑，并能够实现更大的负载。

-减少传输损失：三相电通过相位差的设计，能够使得线路上的电流基本保持平衡，减少了输电线路的传输损耗。

-使用三相电机：三相电机是三相电的主要应用之一，它的运行更加平稳，效率更高。

2.三相电接法：三相电有不同的接线方式，常见的有星型接法和三角形接法。

具体说明如下：-星型接法（也称为Y型接法）：在星形接法中，三个相位的电源分别连接到一个中性点（N）和一个负载（RL1、RL2、RL3）。

三相负载可以分别或同时连接到每个相位线和中性线。

在星型接法中，负载之间的电压为相位电压（U)，而负载和中性之间的电压为线电压（U)，线电流I等于相位电流I。

-三角形接法（也称为Δ型接法）：在三角形接法中，三个相位线依次连接，形成一个封闭的回路。

负载连接在相邻两个相位线上。

在三角形接法中，通过负载的电压为线电压（U)，通过负载的电流为线电流（I)，线电流I是相位电流I的根号3倍。

相位电压等于线电压的根号3倍。

这两种接法用于不同的应用场景，如电力系统中的配电网络通常使用星型接法，而需要较高功率输出的电机系统通常使用三角形接法。

总结：三相电原理和接法是电力系统中的重要概念，三相电通过三个相位差120度的正弦交流电提供稳定的电力。

两种常见的接法分别是星型接法和三角形接法，适用于不同的应用场景。

三相电的应用广泛，可以提高电力传输效率，减少传输损失，并且可以驱动高功率负载，如三相电机。

电工基础第六章三相交流电路

三相四线制
相线与相线之间的电压称为电源的线电压。分别用
表示,规定线电压的参考方向是自U 相
指向V相、V相指向W 相、W 相指向U 相。
相线与中性点之间的电压称为电源的相电压。分别
用
表示,规定相电压的参考方向为始端指
向末端。
线电压总是超前于对应的相电压30°。
三相四线制线电压与相电压的相量图
三相电源绕组的三角形连接
三相对称负载星形连接时中线电流为零。
不对称的低压供电系统中,不允许在中线上安装熔断器或开关,而且中线常用钢丝制成,以免断开。应尽量使三相负载对称,保持三相平衡,以减小中线电流。
二、三相负载的三角形连接负载的相电压和电源的线电压大小相等。
三相负载的三角形连接
三、三相负载的功率在三相交流电源中,三相负载消耗的总功率为各相负
2.理解中线的作用。
接在三相电源上的负载统称为三相负载。通常把各相负载相同的三相负载称为对称三相负载,如三相电动机、大功率三相电路等。如果各相负载不同,就称为不对称三相负载,如三相照明电路中的负载。
一、三相负载的星形连接
三相负载的星形连接
流过每相负载的电流称为相电流,流过每根相线的电流称为线电流。由上图可见,线电流和相电流大小相等,即
§6—1 三相交流电源 §6—2 三相负载的连接方式
§6—1 三相交流电源
1.了解三相交流电的产生和特点。 2.掌握三相电源绕组星形连接时线电压和相电压的关系。 3.了解三相四线制、三相五线制和三相三线制供电方式。
架空线
三相异步电动机电源线三相线路
三相交流电具有以下优点: (1)三相发电机比体积相同的单相发电机输出的功率要大。 (2)三相发电机的结构不比单相发电机复杂多少,而使用、维护都比较方便,运转时比单相发电机的振动要小。 (3)在同样条件下输送同样大的功率,特别是在远距离输电时, 三相输电比单相输电节约材料。 (4)从三相电力系统中可以很方便地获得三个独立的单相交流电。当有单相负载时,可使用三相交流电中的任意一相。

三相交流电路(课件)

S
3 灯座
4 灯泡
D
5 开关
S
6 三相异步电动机
数量
备注
电工基础(第4版）
画一画
实践操作
（1）实验板如图6.12所示，①你应如何连接才能将灯泡负载接入线电压为380V的三相电源上（每相2盏灯）？②你应如何连接才能将灯泡负载接入线电压为220V的三相电源上（每相2盏灯）？
电工基础(第4版）
实践操作
电工基础(第4版）
三相四线制供电系统可输送两种电压，即相电压和线电压。相电压是相线与中线之间的电压，分别用符号“UU、UV、UW”表示U、V、W 各相电压的有效值，通用符号用“UP”表示。线电压是指相线与相线之间的电压，分别用符号“UUV、UVW、 UWV”表示UV、VW、WV 之间的电压有效值，通用符号用“UL”表示。线电压与相电压之间的关系为
UYL=
UYP，IYL=
IYP。
将三相负载分别接到
，这种连
接方式称为三相负载的三角形连接法。三角形连接时，
U△L=
U△P，I△L=
I△P。
电工基础(第4版）
基础知识
知识链接2 三相异步电动机定子绕组接线图
电工基础(第4版）
实践操作
列一列元器件清单
序号
名称
符号
规格
1 三相调压器
T
2 三相闸刀开关
电工基础(第4版）
线电压UUV 与相电压UU 之间的数量关系为
线电压与相电压的相位关系为线电压超前相应的相电压30°。
电工基础(第4版）
6.2 三相负载的连接
◎知道三相对称负载星形、三角形接法的特点，说出线电压与相电压、线电流与相电流的关系。 ◎会计算三相对称交流电路。

电工基础第5章三相交流电路

幅值相等
三相交流电的幅值相等，但相位不同，可以合成强大的旋转磁场。
三相交流电的应用
工业供电
电机驱动
三相交流电广泛应用于工业供电系统，提供动力和照明等需求。
三相交流电机广泛应用于各种机械设备中，如电动机、发电机和变压器等。
电力传输
通过变压器和输电线将三相交流电传输到各个用户，实现高效、经济的电力供应。
视在功率的单位是伏安（VA），常用单位还有千伏安（kVA）和兆伏安（
MVA）。
05
CATALOGUE
三相交流电路的电压和电流分析
电压分析
相电压
在三相交流电路中，每相电压的大小和方向随时间变化，通常用相量表示。
线电压
相电压与中性线之间的电压差称为线电压，其大小和方向也随时间变化。
电压相位差
三相电压之间存在相位差，相位差的大小和性质决定了电路的功率因数和效率。
电工基础第5章三相交流电路
目录
• 三相交流电的基本概念 • 三相电源的连接方式 • 三相负载的连接方式 • 三相功率的计算 • 三相交流电路的电压和电流分析
01
CATALOGUE
三相交流电的基本概念
三相交流电的产生
01
02
03
三相交流发电机
利用三个独立的绕组产生三相交流电，通过磁场和导线的相对运动产生电动势。
有功功率的单位是瓦特（W），常用单位还有千瓦（kW）和兆瓦（MW）。
无功功率的计算
无功功率是指电路中无实际消耗的功率，用于维持电压和电流之间的相位关系。
无功功率的计算公式为：$Q = frac{U_{ph} times I_{ph}}{1000}$，其中 $U_{ph}$为相电压有效值，$I_{ph}$为相电流有效值。
