Auto cad2007 输出、打印与发布图形
第17章 输出、打印与发布图形

中文版AutoCAD 2007实用教程 中文版AutoCAD 2007实用教程
布局的页面设置
选择“文件”|“页面设置管理器”命令,打开“页面设置管理器”对话框。 选择“文件”|“页面设置管理器”命令,打开“页面设置管理器”对话框。 单击“新建”按钮,打开“新建页面设置”对话框,可以在其中创建新的布局。
中文版AutoCAD 2007实用教程 中文版AutoCAD 2007实用教程
17.2.2 在模型空间与图形空间之 间切换
模型空间是完成绘图和设计工作的工作空间。使用在模型空间中建立的 模型可以完成二维或三维物体的造型,并且可以根据需求用多个二维或三维视 图来表示物体,同时配有必要的尺寸标注和注释等来完成所需要的全部绘图工 作。在模型空间中,用户可以创建多个不重叠的(平铺) 作。在模型空间中,用户可以创建多个不重叠的(平铺)视口以展示图形的不同 视图 。
17.2.1 图形的输入输出
AutoCAD 2007除了可以打开和保存DWG格式的图形文件外,还可以导入 2007除了可以打开和保存DWG格式的图形文件外,还可以导入 或导出其他格式的图形。 导入图形 插入OLE对象 插入OLE对象 输出图形
中文版AutoCAD 2007实用教程 中文版AutoCAD 2007实用教程
中文版AutoCAD 2007实用教程 中文版AutoCAD 2007实用教程
第17章 输出、打印与发布图形 17章 输出、
AutoCAD 2007提供了图形输入与输出接口。不仅可以将其他应用程序中 2007提供了图形输入与输出接口。不仅可以将其他应用程序中 处理好的数据传送给AutoCAD,以显示其图形,还可以将在AutoCAD中绘制 处理好的数据传送给AutoCAD,以显示其图形,还可以将在AutoCAD中绘制 好的图形打印出来,或者把它们的信息传送给其他应用程序。 此外,为适应互联网络的快速发展,使用户能够快速有效地共享设计信息, AutoCAD 2007强化了其Internet功能,使其与互联网相关的操作更加方便、高 2007强化了其Internet功能,使其与互联网相关的操作更加方便、高 效,可以创建Web格式的文件(DWF),以及发布AutoCAD图形文件到Web页。 效,可以创建Web格式的文件(DWF),以及发布AutoCAD图形文件到Web页。
AutoCAD图形打印输出

5.1.1、连接打印机
中文版AutoCAD 2007实用教程
5.1.2、中打文印版图形AutoCAD 2007实用教程
中文版AutoCAD 2007实用教程
5.2.1、中从文模版型5.A空2、u间在t转o图C入纸A图空D纸间空2打0间0印7出实图用教程
⑴ 点击屏幕左下方【布局1】,AutoCAD就会弹出如 下对话框:
选择打印 设备
点击 特性
⑵ 选择中打文印版设备A之ut后o,C点AD击【20特0性7】实,用进教入“程打印配
置编辑器” ,选择“修改标准图纸〈可打印区域〉” , 进而选择图幅,然后点击【修改(M)】。
选择图幅
修改标准图纸 〈可打印区域〉
显然,图形并未能占据正确位置。要解决这一问题, 在进入图纸空间之前应做如下设置:
由下拉中菜文单:版【A工u具to】C→A“D选2项00(N7)实” 用教程
取消勾选
经此中处文理后版,A再u进to入C图A纸D空2间00,7得实到用的教是一程张空白
图纸。
⑵ 由中教“程一个视口
点击修改(M)
然后⑶一在直“中点可击文打【版印下区A一域u步t”o】对C或话A【D框完中2成0,】0将7,四实直周用至边教结距束全程设设置为。0,
5⑴.2默.2中、认模状文型态版空下A间,u转完to入成C图上A纸述D空的2间设0问置07题操实处作用理,模教型程空间的图
形会自动进入图纸空,见下图。
⑴” ,根据命令区提示,按绝对坐标方式从键盘中依次 输入图幅的两角点坐标。
CAD2007打印输出

园林学习网
8.3.3
创建视口
在创建布局时已经创建了一个视口,这个视口 用图。有时为了详细地表达图形,还需要创建 多个视口。当视口较多时,就要安排它们在图 纸空间的位置,以免重叠、交错。可以对视口 框进行夹点编辑,也可以使用各种编辑命令, 如移动、复制等,对视口进行操作。那么就要 激活“视口”工具

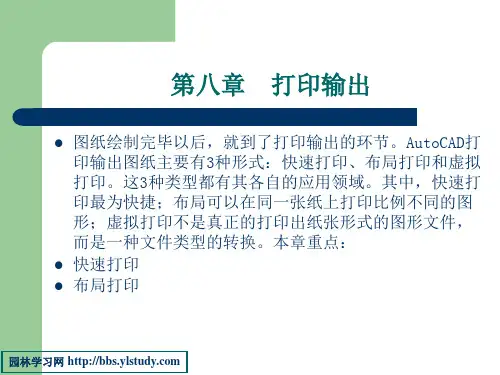

第八章ຫໍສະໝຸດ 打印输出图纸绘制完毕以后,就到了打印输出的环节。AutoCAD打 印输出图纸主要有3种形式:快速打印、布局打印和虚拟 打印。这3种类型都有其各自的应用领域。其中,快速打 印最为快捷;布局可以在同一张纸上打印比例不同的图 形;虚拟打印不是真正的打印出纸张形式的图形文件, 而是一种文件类型的转换。本章重点: 快速打印 布局打印
园林学习网
8.1
快速打印
快速打印就是直接从模型空间打印输出,不使 用布局。这样打印的好处就是方便快捷。快速 打印需要绘制一个图框。图框大多按照1:1的 比例绘制,以下是各种规格的图纸尺寸:A0: 1194×840;A1:840×597;A2:597×420; A3:420×297;A4:297×210(此处均以毫米 为单位)。
园林学习网
8.2
打印样式表
打印样式表其实是一种对象特性,可以控制打印图形的线型、线 宽和颜色等参数。使用打印样式具有很大的灵活性,因为用户可 以设置打印样式来替代其他对象特性。还可以随时更改打印样式。 打印样式表中收集了多组打印样式,但是一个图形在打印时只能 使用一个打印样式表。打印样式表包括颜色相关打印样式表和命 名打印样式表两大类。颜色相关打印样式表文件的扩展名为 “*.ctb”,指的是以对象的颜色来控制打印的方式。比如一张 图纸中使用了2号黄色的图形,都以同一种线形、线宽等参数进 行打印。命名打印样式表文件的扩展名为“*.stb”,指的是使 图形中每个对象以不同的颜色进行打印,也图形对象本身的颜色 无关。通常使用颜色相关打印样式表。
CAD中的导出图片与打印方法

CAD中的导出图片与打印方法对于使用CAD软件来创建和设计项目的人来说,了解如何正确地导出图片和打印是非常重要的。
在这篇文章中,我将为你提供一些关于在CAD中导出图片和打印的方法与技巧。
首先,让我们来看一看如何导出CAD中的图片。
CAD软件通常提供了多种导出图片的格式,比如JPEG、PNG和TIFF等。
不同的格式适用于不同的用途,所以选择适合你的需要的格式是很重要的。
一种常用的导出方法是使用软件自带的快捷键或菜单选项。
不同的CAD软件可能有不同的方法,但一般情况下,你可以在菜单栏或工具栏中找到“导出”或“保存为图片”等选项。
点击该选项后,你将会看到一个对话框,允许你选择图片的格式和保存路径。
选择你想要的格式并指定保存路径后,点击“确定”或“保存”按钮即可导出你的CAD图片。
另一种导出方法是使用截图工具。
这种方法通常适用于那些无法使用导出功能的情况。
你可以使用操作系统的截图工具,比如Windows 中的Snipping Tool或Mac中的Grab工具,来截取CAD窗口的屏幕,并保存为图片格式。
这种方法的好处是你可以选择所需的区域进行截图,以获得更精确和专注的图片。
在导出图片之后,你可能还需要进行一些后期处理来调整图像的质量和外观。
你可以使用图像编辑软件,比如Photoshop或GIMP等,来进行一些基本的图像调整,如调整亮度、对比度和色彩等。
这将帮助你获得更好的图片效果。
接下来,我们来谈谈在CAD中打印的方法。
与导出图片不同,打印需要考虑更多的因素,如纸张大小、打印质量和布局等。
首先,你需要选择适合你的项目的纸张大小。
大多数CAD软件提供了一些常用的纸张尺寸,如A4、A3和Letter等。
如果你需要一个非标准的纸张尺寸,你可以手动输入尺寸,或者创建一个自定义的纸张尺寸。
其次,你需要调整打印设置以获得最佳的打印质量。
通常,你可以选择打印机的分辨率、打印质量和打印颜色等选项。
选择较高的分辨率和打印质量将会提供更清晰和更精细的打印结果。
CAD图纸导出与打印教程

CAD图纸导出与打印教程CAD软件是一种广泛用于工程设计的计算机辅助设计软件,它可以帮助工程师们快速、高效地进行设计与绘图。
在设计完成后,我们通常会需要将CAD图纸导出并进行打印,以便实际应用。
本教程将向您介绍CAD图纸导出与打印的基本步骤与技巧。
第一步是选择合适的导出文件格式。
CAD软件通常支持多种导出文件格式,如DWG、DXF、PDF等。
如果您的目标是与其他CAD软件进行兼容,那么选择DWG或DXF格式是较好的选择。
如果您只是想将图纸进行打印或与他人分享,那么选择PDF格式会更加便捷。
选择文件格式后,您可以点击文件菜单中的导出选项,并选择相应的格式进行保存。
第二步是设置导出选项。
不同的文件格式有不同的导出选项,您需要根据自己的需求进行设置。
例如,在导出为PDF格式时,您可以选择输出尺寸、打印质量、图纸范围等选项。
如果您需要将CAD图纸进行分层导出,那么您需要配置好图层设置,并在导出时勾选相应的图层。
第三步是进行导出操作。
在设置好导出选项后,您可以点击导出按钮进行导出。
CAD软件会根据您的设置将图纸导出为相应文件格式并保存到您指定的位置。
导出时间的长短会根据图纸的大小和复杂度有所不同。
第四步是打开导出文件预览。
在完成CAD图纸导出后,您可以打开导出的文件进行预览以确保导出结果符合您的预期。
在预览过程中,您可以检查图纸的尺寸、线条清晰度以及其他细节。
如果您对导出结果不满意,您可以返回CAD软件进行相应的修改并重新导出。
第五步是进行打印设置。
在预览导出文件后,如果您确定导出结果满意,那么您可以进行打印前的设置。
首先,您需要选择打印机,确保打印机与电脑连接正常。
然后您可以进行页面设置,如选择纸张大小、打印方向等。
如果您需要多个图纸进行打印,您可以设置打印份数和打印范围。
在设置好打印选项后,您可以进行打印预览并进行必要的调整。
第六步是进行打印操作。
在完成打印设置后,您可以点击打印按钮进行打印。
打印时间的长短会根据图纸的复杂度和打印机的速度而有所不同。
AutoCAD图纸输出、打印详解

AutoCAD图纸输出、打印详解1、AutoCAD 有2 种显示卡:模型卡和布局卡。
虽然都可打印出图,但布局卡是AutoCAD 专门为打印出图设计的,故最好在布局卡中出图。
在布局卡中可设置几个浮动视口,浮动视口可任意改变大小,任意移动位置;不同视口可显示不同的投影方向,不同的比例。
所有视口的内容同时打印出图,就可以在同一图面上灵活的布置各种视图。
在模型卡中,虽然也能设置多个视口,但每次只能打印1个视口的内容。
这是布局卡与模型卡的主要区别。
布局是一种增强的图纸空间环境,它模拟图纸页面,设定了视口并确定了输出时的页面设置,从而提供直观的打印设置。
在一个图形文件中可以设定多个图纸空间布局,每个布局都有一个唯一的名称,布局可以复制、移动、重命名和删除,也可以保存在模板文件中为新的图形文件使用。
布局可以通过状态栏上的布局选项卡或使用布局向导来创建,在“布局设置”中可进行打印效果的一系列设置,最外边的矩形轮廓表示当前配置的打印机设备使用的图纸尺寸,虚线的矩形表示的是纸张的可打印区域,浮动视口是模型空间的观察窗,在浮动视口将不能直接编辑模型空间的对象,要编辑,必须在模型空间中进行,或者在布局中双击这个视口,使之成为激活的、“透视到模型空间”的状态,然后在视口中处理模型空间对象。
2、图形的打印方向与打印机的送纸方向在“页面设置”对话框的“布局设置”选项卡“图形方向”实际是指图形在图纸上的打印方向,用一个字母A来表示,通过“横向”、“纵向”和“反向打印”来设置图形在图纸上的打印方向,使用“横向”设置时,要打印区域的长边是水平的,使用“纵向”打印时,要打印区域的短边是水平的。
而一般的打印机或绘图仪,也有“横向”和“纵向”两种送纸方向,所以同一尺寸的图纸在“图纸尺寸”下拉菜单中列出两次,但这里的横向和纵向是指打印机内部判断图纸的方向,“横向”送纸指的是打印机将打印纸放入打印机的物理方向作为X轴的方向,从出纸口首先出来的是的图纸左边界,而“纵向”送纸是指打印机将打印纸放入打印机的物理方向作为Y轴方向,从出纸口首先出来的是图纸的上边界。
CAD图纸批量打印与发布技巧

CAD图纸批量打印与发布技巧CAD软件是建筑设计师和工程师最常用的工具之一。
在设计完成后,经常需要将图纸打印出来以便审阅和施工。
本文将介绍CAD图纸的批量打印与发布技巧,帮助读者提高工作效率和减少错误。
首先,我们需要将设计好的CAD图纸保存为适当的文件格式。
常见的格式包括DWG和PDF。
DWG格式适用于CAD软件内部使用,而PDF格式则方便与其他人共享。
因此,建议将图纸保存为DWG格式作为备份,同时导出为PDF格式供打印和发布使用。
接下来,我们需要设置图纸的一些打印参数。
在CAD软件中,可以通过打开“打印设置”对话框来完成这个步骤。
在这里,我们可以选择打印机、纸张大小、打印比例和布局等选项。
不同纸张大小和打印比例可以根据需要进行调整。
如果需要打印多个图纸,则可以选择“批量打印”选项。
批量打印是一种非常方便的功能,可以一次性打印多个图纸。
在CAD软件的“批处理”菜单中,可以选择“批量打印”选项。
在弹出的对话框中,我们可以选择要打印的图纸文件的位置,并设置一些打印参数。
比如,我们可以选择是否要打印所有图层,是否要将图纸自动居中,以及是否需要打印图纸的日期和时间等信息。
在设置完批量打印参数后,我们可以点击“开始”按钮开始打印。
CAD软件将自动按照事先设定的参数,逐个打印每个图纸文件。
在打印过程中,我们可以通过查看进度条来了解当前打印的情况。
同时,CAD软件还会显示打印的日志信息,方便用户追踪每个图纸的打印状态。
除了批量打印,CAD软件还提供了一些发布图纸的功能。
发布是指将图纸保存为一系列的文件,并可以方便地导出到其他格式。
在CAD 软件的“发布”菜单中,我们可以选择“发布到PDF”或“发布到DWF”选项。
PDF格式适合与他人共享,而DWF格式则适合用于网络浏览和在线审阅。
在选择发布格式后,我们需要设置一些发布参数。
比如,我们可以选择要发布的图纸文件的位置和输出文件夹的位置。
同时,可以选择是否要发布所有图层,是否要压缩文件以减小文件大小,以及是否要包含外部参照和字体等内容。
CAD文件的形导出和发布技巧

CAD文件的形导出和发布技巧CAD(计算机辅助设计)是一种广泛应用于工程和建筑设计领域的工具,能够帮助设计师更高效地创建和编辑图纸。
当设计师需要与他人共享或发布设计文件时,正确的导出和发布技巧可以确保文件的准确性和可读性。
本文将介绍一些CAD文件形式导出和发布的技巧,以帮助设计师正确地共享和传播他们的作品。
一、选择适当的文件格式导出CAD文件时,设计师应根据文件的用途和目的来选择合适的文件格式。
常见的CAD文件格式包括DWG、DXF、PDF等。
DWG是AutoCAD的原生文件格式,具有较高的兼容性和可编辑性;而DXF是可用于多种CAD软件的文件交换格式,有助于在不同平台之间进行文件共享。
PDF文件格式广泛用于文档的发布和共享,具有良好的可读性和可打印性。
设计师应根据具体情况选择适合的文件格式。
二、保留准确的尺寸和比例在导出CAD文件时,设计师应确保文件的尺寸和比例被正确保留。
尺寸和比例的正确性对于文件的可读性和使用性至关重要。
在导出之前,设计师应先确认文件设置中的单位和精度,并对文件进行恰当的缩放和调整。
例如,在导出为PDF文件时,可以使用打印设置功能来确保文件以正确的比例输出。
三、设置正确的线型和字体CAD文件中的线型和字体对于文件的可视化效果和可编辑性具有重要影响。
设计师导出文件时,应确保线型和字体的正确设置。
在导出DWG或DXF文件时,可以使用图形界面或命令行来设置线型和字体的属性。
而在导出PDF文件时,可以选择合适的字体嵌入选项,以确保文件在不同设备上的显示效果一致。
四、包含必要的标注和注释为了提高共享和发布的效果,设计师应在CAD文件中包含必要的标注和注释。
标注可以是尺寸标注、文字说明或特定的设计要点。
注释可以是设计意图、材料规格或施工注意事项。
这些标注和注释将帮助其他人理解和使用文件,并确保设计意图不被误解。
五、压缩文件大小和优化加载速度在发布CAD文件时,为了提高文件的传输效率和加载速度,设计师应压缩文件大小并优化加载速度。
CAD中的图形导出和打印设置指南

CAD中的图形导出和打印设置指南在使用CAD软件进行设计和绘图时,图形导出和打印设置是非常重要的一步。
合理的设置可以确保导出的图形质量良好并且打印结果符合预期。
本文将为大家介绍一些CAD软件中的图形导出和打印设置的技巧和指南。
一、图形导出在CAD软件中,图形导出是将设计好的图形保存为其他格式,如PDF、JPG、PNG等。
选择正确的导出格式可以满足不同需求,如电子传输、打印、网页展示等。
首先,我们需要选择合适的导出格式。
如果需要将图形进行打印或者与其他人共享,PDF格式是个不错的选择。
它可以保留图形的矢量信息,并且在不同设备上显示效果一致。
其次,注意导出时的画面比例。
确保图形在导出后不会被剪裁或变形,可以设置合适的图形比例。
通常,选择1:1的比例可以保证图形的原始比例得到保持。
另外,选择适当的导出分辨率也是很重要的。
如果我们要将图形用于打印,可以选择较高的分辨率以保证打印效果。
而在进行电子传输或网页展示时,较低的分辨率可以减小文件大小,提高加载速度。
最后,选择合适的导出路径和文件名。
确保文件名简明且能够清晰描述图形内容,路径选择时尽量遵循规范,方便后续查找和管理。
二、打印设置在进行CAD图形的打印时,我们需要进行一些设置来确保打印结果与设计一致。
首先,选择合适的打印机和纸张。
根据具体需求选择打印机类型和纸张大小,如A4、A3等。
如果需要打印大幅面图纸,可以选择专业的大幅面打印机。
其次,设置打印尺寸和缩放比例。
在打印设置中,通常可以调整图纸的布局和缩放比例。
我们可以选择合适的纸张和调整打印比例,使图形恰好适应纸张大小,避免图形被裁剪或变形。
另外,选择正确的打印选项也很重要。
一般来说,我们可以选择打印线条、填充色、文字和阴影等元素。
这些选项可以根据具体需求进行设置。
最后,预览和调整打印设置。
在进行最终的打印之前,可以通过预览功能查看打印效果,并进行必要的调整。
确保图形适应纸张、正确地排列,并且打印内容清晰可见。
CAD中的图纸打印和输出设置方法

CAD中的图纸打印和输出设置方法CAD(Computer-Aided Design,计算机辅助设计)是一种应用于工程和设计领域的软件,它能够帮助人们进行各种设计和制图工作。
图纸打印和输出是CAD使用中非常重要的一部分,下面将介绍CAD中图纸打印和输出的设置方法。
首先,在CAD中打开你需要打印和输出的图纸文件。
在CAD界面的顶部菜单中找到“文件”选项,点击后将弹出一个下拉菜单。
在下拉菜单中选择“打印预览”选项,这将会打开一个打印预览窗口,显示出你所设计的图纸在打印纸上的样子。
在打印预览窗口中,你可以对图纸进行一些调整和设置。
首先,选择合适的打印机,如果你有多台打印机可供选择,可以在列表中找到你需要的那一台。
然后,选择合适的纸张尺寸,通常CAD软件会自动识别所需的纸张尺寸,但你也可以手动调整。
接下来,你需要设置图纸在纸张上的布局方式。
CAD软件提供了几种布局方式供选择,如“铺满”、“居中”等选项。
根据你的需求和纸张大小选择合适的布局方式。
在布局方式设置完成后,你可以调整图纸在纸张上的缩放比例。
通过在打印预览窗口中找到“缩放”选项,你可以自定义图纸的比例大小。
通常,你可以选择实际大小,或者按比例缩小或放大图纸。
除了缩放比例,你还可以设置图纸的打印方向。
通过在打印预览窗口中找到“方向”选项,你可以选择图纸的横向或纵向打印。
这取决于你的图纸设计和纸张的方向要求。
在设置完成之后,你可以预览整个打印页面的效果。
通过滚动打印预览窗口中的滚动条,你可以查看整个图纸在打印纸上的位置和布局。
如果需要对某些部分进行微调或修改,你可以返回到CAD设计界面进行编辑。
完成所有设置后,你可以点击打印预览窗口中的“打印”按钮,将图纸发送到选定的打印机进行打印。
在打印过程中,你可以通过监控打印机状态来了解打印进度和打印质量。
总结起来,CAD中的图纸打印和输出设置方法包括选择正确的打印机、纸张尺寸、布局方式、缩放比例和打印方向等。
通过合理设置这些参数,你可以在CAD软件中打印和输出高质量的图纸。
AutoCAD2007第14讲 将AutoCAD图形输出到图纸

• 在“新页面设置名”文本框中输入打 印参数保存的名称,单击[添加]按钮。 • 当用户打印图形后,若将该图形保存 起来,其打印参数也会随图形一并保 存。
1.设置打印参数
调用打印设置 当用户保存了打印参数设置后,即可将其调入到其他图形中, 其具体操作如下:
• (1)在“打印”对话框的“页面设置名”栏中单击 打开 “用户定义的页面设置”对话框。
• 命名相关打印样式:AutoCAD根据在打印样式定义 中指定的特性设置来打印图形。打印样式在附着 到布局的打印样式表中定义。命名打印样式表是 扩展名为 .stb 的文件。
1.设置打印参数
设定图纸幅面及单位 “打印”对话框中 “打印设置”选项卡
选择图纸大小
输出图形单位
1.设置打印参数
设定打印区域
1.设置打印参数
选择打印设备
要选择打印设备,首先要求用户的计算机已经与打印 设备相连接,而且在计算机中已安装好了打印机驱动 程序,否则,在“打印机配置”栏的“名称”下拉列 表框就无法选择相应的打印设备。 可在该栏中单击“特性”按钮,可在打开的对话框中 设定打印机的输出设置,如打印介质、图形、自定义 图纸尺寸等。
4.从图纸空间出图
前面所介绍的打印参数的设置等内容都是在模型空间中进行的, AutoCAD分为模型空间和图纸空间两种空间,用户也可在图纸空间 中打印图形。 AutoCAD提供了灵活的图面布局功能,在图纸空间中可以创建多张 用于布局的“图纸”,然后将多个图形插入“图纸”中进行打印。 举例:介绍从图纸空间输出多个图形的操作方法。 (1)进入图纸空间,选择[文件][页面设置]菜单命令,打 开 “页面设置”对话框,进行设置。 (2)完成设置后,在屏幕上出现一张空白“图纸”,并出现 一个浮动窗口,窗口中的对象是用户在模型中创建的图形。 (3)使用MOVE命令将浮动窗口移到合适的位置,再使用 INSERT命令插入要打印的图形,并对其进行合理的布局。 (4)完成图纸布局后,即可打印图纸空间中的图形。选择 [文件][打印]菜单命令,在“打印”对话框对打印参数进 行设置,然后打印图形。
CAD中的图形导出和打印

CAD中的图形导出和打印CAD(计算机辅助设计)是一种广泛应用于工程和设计领域的软件。
在使用CAD进行设计之后,我们通常需要将图形导出和打印出来。
本文将介绍CAD中的图形导出和打印的常见技巧和注意事项。
首先,让我们了解CAD中的图形导出。
图形导出是将CAD中的设计图形保存为常见的图像格式,如JPEG、PNG或BMP等。
这样做的好处是方便与他人分享设计成果或在其他程序中使用设计图形。
在CAD中,通常可以通过选择“导出”或“另存为”选项来进行图形导出。
在选择导出格式时,可以根据实际需求选择不同的格式。
例如,如果需要在网页或文档中使用设计图形,可以选择JPEG或PNG格式,因为它们在尺寸和质量上都具有较好的平衡。
如果需要在其他CAD软件中使用设计图形,则可以选择DXF或DWG格式,因为它们是CAD软件中常用的矢量图形格式。
在导出图形时,还需要注意一些细节。
首先是图形的尺寸和比例。
在导出之前,应该确保图形在CAD中的尺寸和比例是正确的。
否则,在导出后,图形可能会有失真或尺寸不准确的问题。
其次是导出的分辨率。
如果需要打印或放大图形,可以选择较高的分辨率,这样可以保持图形的清晰度和细节。
然而,需要注意的是,较高的分辨率会导致文件大小增大,因此根据实际需求进行选择。
接下来,我们来了解CAD中的图形打印。
图形打印是将CAD中的设计图形输出到实际的纸张或其他介质上。
在进行图形打印之前,需要进行一些准备工作。
首先是选择打印设置。
在CAD中,可以根据需要选择不同的打印设置。
例如,可以选择纸张尺寸、方向、图案位置和打印比例等。
在选择纸张尺寸时,应根据实际需求选择合适的尺寸,以确保打印的图形完整显示并具有良好的可读性。
在选择打印比例时,应根据图形的大小和实际需要进行调整,以充分利用纸张空间。
其次是打印预览。
在进行实际打印之前,建议首先进行打印预览,以确保图形的布局和细节没有问题。
在打印预览中,可以查看图形的整体效果,并根据需要进行调整。
CAD基本操作(打印、出图)

CAD制图的宗旨
实用
• 正确 • 准确 • 信息含量高 • 图纸张数少 • 视觉统一 • 经营布局
经济
美观
• • • •
绘图 布局 打印 发布
CAD绘图
基本步骤
建立模版 绘图操作
建立模版
1、建立自己的模板文件,形成统一风格。
2、在模板文件中一般应做好以下设置: 单位、精度、图层(颜色、线型、线宽)、文字样式、标注样式、 默认线宽、默认字体及默认字高、捕捉类型。
3、命名:按图幅大小命名,例如A3.dwt,A4.dwt等。
4、位置:模板文件建议放在AutoCAD安装目录下,便于查找,可以 在选项对话框里进行更改。
图层
• 越少越好 • 最好字母开头,形成组别,利于过滤器控制
线型
• 越少越好 • 随层
颜色
• 越少越好 • 以亮度决定重要性为原则,重要的线越亮高
绘图窗口的下方有“模型”和“布局”选项卡,单击其标签可以在 模型空间或图纸空间之间来回切换。
图形绘制
打印出图
命令行与文本窗口
“命令行”窗口位于绘图窗口的底部,用于接收用户输入的命令,并 显示AutoCAD提示信息。在AutoCAD 2007中,“命令行”窗口可以拖放为 浮动窗口。 “AutoCAD文本窗口”是记录AutoCAD命令的窗口,是放大的“命令 行”窗口,它记录了已执行的命令,也可以用来输入新命令。在 AutoCAD 2007中,可以选择“视图”|“显示”|“文本窗口”命令、执行 TEXTSCR命令或按F2键来打开AutoCAD文本窗口,它记录了对文档进行的 所有操作 。
线型管理
线型是指图形基本元素中线条的组成和显示方式,如虚线和实线等。 在AutoCAD中既有简单线型,也有由一些特殊符号组成的复杂线型,以满 足不同国家或行业标准的要求。
AUTOCAD2007中文版图纸输出方法

AUTOCAD2007中文版图纸输出方法
1、页面设置管理器(见图)
点击新建,输入A4横向(纵向同),选择打印机/绘图仪(系统打印机),点击“图形方向”横向(纵向同)
点击确定,A4横向页面设置就可以了,同样方法设置A4纵向页面设置,区别在“图形方向”一个是横向一个是纵向,设置好以后,见下图
,然后关闭
2、打印输出图纸
(1)见下图,点击“打印”
出现下面页面
“打印机/绘图仪”那里拉出你设置的A4横向或者纵向(根据图纸属性需要点击)
(2点击“窗
口,在左上角端点点击一下,
按住鼠标左键拖动到右下角,点击一下鼠标左键皆可把要打印的位置选择好了。
选择以后点击左下角的“预览”可以看到实际打印的效果图,如果认为可以
的话,在预览状态,可以鼠标右健,然后点击“打印”。
机械技术制图AutoCAD课件第十一章打印和发布图形

通常,我们在模型空间中以实际尺寸绘制图形,如建筑图纸, 在打印时缩小一定的比例,使图形能够打印在很小的一张图纸上; 有时机械零件很小,就需要放大比例,以2:1或更高的比例将图形 放大打印出来。“缩放线宽”选项只在“布局”选项卡中进行页面 设置时才有效,勾选时,将与打印比例成正比缩放线宽。 (25) 在对话框的“打印样式表”栏下,点击三角形下拉按钮, 在下拉列表中选择打印样式表名称。一般情况下由于我们使用的是 黑白打印机,因此应当选择一个黑白打印样式“monochrome.ctb”, 如图11-1-15。如果用户的打印机是黑白的,而选择了彩色的打印样 式或者没有选择打印样式,打印机会将彩色转化为灰色,那么打印 出来的图形颜色虽然是黑色,但会有深有浅,效果就会模糊。
如果用户的打印机是黑白的,而选择了彩色的打印样式或者没有选 择打印样式,打印机会将彩色转化为灰色,那么打印出来的图形颜色虽 然是黑色,但会有深有浅,效果就会模糊。 打印样式表是指定给“布局”选项卡或“模型”选项卡的打印样式 的集合。与线型和颜色一样,打印样式表也是对象特性。可以将打印样 式指定给对象或图层。打印样式控制对象的打印特性。可以创建新的打 印样式表,或修改现有的打印样式表。 选择一个打印样式之后,可以点击右侧的“编辑”按钮,打开对话 框,如图11-1-16,显示的是黑白打印样式“monochrome.ctb”,点击 列表中的任意颜色块,右侧的特征颜色都会设置为黑色。 如果选择一个彩色打印样式表,如选择“acad.ctb”,点击右侧的 “编辑”按钮,打开对话框,如图11-1-17,点击列表中的任意颜色块, 右侧的特征颜色显示为“使用对象颜色”。 (26) 回到“页面设置”对话框。 (27)在“着色视口选项”栏下选择“着色打印”方式和“质量”,如图 11-1-18、11-1-19所示。
CAD绘图中的图形导出与打印设置技巧

CAD绘图中的图形导出与打印设置技巧CAD是一种广泛应用于工程设计领域的计算机辅助设计软件,其强大的功能和灵活的操作方式让绘图变得更加高效和便捷。
在使用CAD进行绘图时,导出图形和打印设置是非常重要的环节,本文将介绍CAD绘图中的图形导出和打印设置技巧,帮助读者更好地利用CAD软件进行工程设计。
首先,让我们来讨论图形导出。
在CAD中,我们可以将绘制好的图形导出为不同的文件格式,如图像文件、PDF文件等。
导出图形可以方便我们与其他人分享设计成果,也便于后续的处理和展示。
1. 导出为图像文件CAD可以将图形导出为常见的图像文件格式,如JPG、PNG、BMP等。
导出图像文件非常简单,只需依次点击“文件”菜单中的“导出”选项,选择需要的文件格式和保存路径,点击“保存”即可。
在保存前,还可以设置导出图像的分辨率,以控制图像的清晰度。
2. 导出为PDF文件PDF文件是一种跨平台的文档格式,可以保留图形的完整性和可编辑性,非常适合用于分享设计成果。
CAD软件本身就支持将图形导出为PDF文件,只需点击“文件”菜单中的“另存为”选项,选择PDF格式并设置保存路径,点击“保存”即可导出为PDF文件。
除了图形导出,打印设置也是CAD绘图过程中的关键一环。
正确的打印设置可以确保图纸的打印质量和尺寸准确。
1. 页面设置在进行打印前,我们需要对页面进行设置。
点击“文件”菜单中的“页面设置”,可以选择打印纸张的尺寸和方向,还可以调整边距和打印范围。
针对不同打印需求,我们可以创建多个不同的页面设置,灵活应对各类打印任务。
2. 打印预览在进行打印前,我们可以通过打印预览功能查看图纸的效果,确保打印内容的完整和正确。
点击“文件”菜单中的“打印预览”选项,即可显示出打印效果的实时预览窗口。
可以在预览窗口中查看图纸的布局、颜色和比例,如果有需要,还可以进行调整。
3. 打印设置在进行打印设置时,我们需要根据实际需求调整一些参数。
可以点击“文件”菜单中的“打印设置”选项,调整打印机、纸张大小、打印颜色等设置。
第7章 打印和发布图形

第七章打印和发布图形本章主要介绍了AutoCAD2007的图形集发布、各种图形打印方法以及与打印图形相关的图纸比例的设置,在学习打印图纸之前,可以学习一些打印机设置方法,以方便对物理图纸打印的理解。
本章主要内容:⏹打印页面设置。
⏹启动和退出AutoCAD 2007。
⏹调整AutoCAD 2007的工作界面7.1任务导入与问题的提出在AutoCAD图形绘制完成后,我们的最终目的是要将绘制的图形输出成为物理图纸、在Web或Internet上发布。
而如何实现这一目的呢?7.1.1 任务导入AutoCAD模型和布局都是可以进行图形打印的,在图纸打印中需要设置很多打印参数,其中出图比例是最容易混淆的地方。
控制出图比例是有两个地方可以进行控制设置的,一个是在绘制图形时在图形内部设置绘图比例,一个是在打印出图时设置出图比例。
绘图比例我们可以在绘制图形文件时标记在图形文件中的,打印出图比例则不会记录在打印文件中。
但我们绘制图形时常常按1:1绘制图形文件,这就要求我们在打印图纸时调整打印出图比例了。
任务1:模型空间1:100打印图纸如图7-1-1某建筑图形是按1:1绘制的建筑图形,如何实现在模型空间中1:100打印输出呢?AutoCAD2007建筑制图实用教程图7-1-1某建筑图形7.1.2 问题与思考⏹什么是绘图比例?⏹什么是出图比例?⏹哪些地方可以设定出图比例?⏹打印出图的方式有哪些?⏹什么是图形集?7.2 知识点知识点一打印图形图形绘制完成后,就需要在打印机上输出图形,这是绘图工作最重要的组成部分之一。
在绘图窗口中包括模型空间和图纸空间。
这两个空间都可以打印出图,并且在打印之前都必须进行页面设置。
第七章打印和发布图形7.2.1 打印页面设置页面设置就是对打印设备等影响最终输出外观以及格式的所有设备的集合。
可以使用页面设置管理器将一个页面设置后取一个名称保存,这样就可以在以后随时调用,或者将这个命名的页面设置应用到多个布局中,也可以应用到其他的图形文件中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中文版AutoCAD 2007实用教程
在外部浏览器中浏览DWF文件
如果在计算机系统中安装了4.0或以上版本的WHIP!插件和浏览器,则可 在Internet Explorer或Netscape Communicator浏览器中查看DWF文件。如果 DWF文件包含图层和命名视图,还可在浏览器中控制其显示特征。
中文版AutoCAD 2007实用教程
17.2.3 创建和管理布局
在AutoCAD 2007中,可以创建多种布局,每个布局都代表一张单独的打 印输出图纸。创建新布局后就可以在布局中创建浮动视口。视口中的各个视图 可以使用不同的打印比例,并能够控制视口中图层的可见性。
使用布局向导创建布局 管理布局 布局的页面设置
中文版AutoCAD 2007实用教程
输出图形
在AutoCAD 2007中,可以使用“打印”对话框打印图形。当在绘图窗口 中选择一个布局选项卡后,选择“文件”|“打印”命令打开“打印”对话框。
中文版AutoCAD 2007实用教程
17.2.6 发布DWF文件
现在,国际上通常采用DWF(Drawing Web Format,图形网络格式)图形 文件格式。DWF文件可在任何装有网络浏览器和Autodesk WHIP!插件的计 算机中打开、查看和输出。 DWF文件支持图形文件的实时移动和缩放,并支持控制图层、命名视图 和嵌入链接显示效果。DWF文件是矢量压缩格式的文件,可提高图形文件打 开和传输的速度,缩短下载时间。以矢量格式保存的DWF文件,完整地保留 了打印输出属性和超链接信息,并且在进行局部放大时,基本能够保持图形的 准确性。 输出DWF文件 在外部浏览器中浏览DWF文件
中文版AutoCAD 2007实用教程
17.2.2 在模型空间与图形空间之 间切换
模型空间是完成绘图和设计工作的工作空间。使用在模型空间中建立的 模型可以完成二维或三维物体的造型,并且可以根据需求用多个二维或三维视 图来表示物体,同时配有必要的尺寸标注和注释等来完成所需要的全部绘图工 作。在模型空间中,用户可以创建多个不重叠的(平铺)视口以展示图形的不同 视图 。
中文版AutoCAD 2007实用教程
删除、新建和调整浮动视口
在布局图中,选择浮动视口边界,然后按Delete键即可删除浮动视口。删 除浮动视口后,使用“视图”|“视口”|“新建视口”命令,可以创建新的浮动视 口,此时需要指定创建浮动视口的数量和区域。
中文版AutoCAD 2007实用教程
相对图纸空间比例缩放视图
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习,读者应掌握图形输入输出和模型空间与图形空间之间切 换的方法,并能够打印AutoCAD图纸。
教学重点与难点
使用布局向导创建布局 使用浮动视口观察图形 将图形发布到Web页的方法
中文版AutoCAD 2007实用教程
本章知识点
在浮动视口中,执行MVSETUP命令可以旋转整个视图。该功能与 ROTATE命令不同,ROTATE命令只能旋转单个对象。
中文版AutoCAD 2007实用教程
创立特殊形状的浮动视口
在删除浮动视口后,可以选择“视图”|“视口”|“多边形视口”菜单,创建 多边形形状的浮动视口。 也可以将图纸空间中绘制的封闭多段线、圆、面域、样条或椭圆等对象设 置为视口边界,这时可选择“视图”|“视口对象”命令来创建。
中文版AutoCAD 2007实用教程
导入图形
在AutoCAD 2007的“插入点”工具栏中,单击“输入”按钮将打开“输 入文件”对话框。在其中的“文件类型”下拉列表框中可以看到,系统允许输 入“图元文件”、ACIS及3D Studio图形格式的文件。 在AutoCAD 2007的菜单命令中没有“输入”命令,但是可以使用“插 入”| 3D Studio命令、“插入”|“ACIS文件”命令及“插入”|“Windows图元 文件”命令,分别输入上述3种格式的图形文件。
中文版AutoCAD 2007实用教程
插入OLE对象
选择“插入”|“OLE对ห้องสมุดไป่ตู้”命令,打开“插入对象”对话框,可以插入对 象链接或者嵌入对象。
中文版AutoCAD 2007实用教程
输出图形
选择“文件”|“输出”命令,打开“输出数据”对话框。可以在“保存于” 下拉列表框中设置文件输出的路径,在“文件”文本框中输入文件名称,在 “文件类型”下拉列表框中选择文件的输出类型,如图元文件、ACIS、平板 印刷、封装PS、DXX提取、位图、3D Studio及块等。 设置了文件的输出路径、名称及文件类型后,单击对话框中的“保存” 按钮,将切换到绘图窗口中,可以选择需要以指定格式保存的对象。
中文版AutoCAD 2007实用教程
第17章 输出、打印与发布图形
AutoCAD 2007提供了图形输入与输出接口。不仅可以将其他应用程序中 处理好的数据传送给AutoCAD,以显示其图形,还可以将在AutoCAD中绘制 好的图形打印出来,或者把它们的信息传送给其他应用程序。 此外,为适应互联网络的快速发展,使用户能够快速有效地共享设计信息, AutoCAD 2007强化了其Internet功能,使其与互联网相关的操作更加方便、高 效,可以创建Web格式的文件(DWF),以及发布AutoCAD图形文件到Web页。
中文版AutoCAD 2007实用教程
使用布局向导创建布局
选择“工具”|“向导”|“创建布局”命令,打开“创建布局”向导,可以指 定打印设备、确定相应的图纸尺寸和图形的打印方向、选择布局中使用的标题 栏或确定视口设置。
中文版AutoCAD 2007实用教程
管理布局
右击“布局”标签,使用弹出的快捷菜单中的命令,可以删除、新建、重 命名、移动或复制布局。 默认情况下,单击某个布局选项卡时,系统将自动显示“页面设置”对话 框,供设置页面布局。如果以后要修改页面布局,可从快捷菜单中选择“页面 设置管理器”命令,通过修改布局的页面设置,将图形按不同比例打印到不同 尺寸的图纸中。
中文版AutoCAD 2007实用教程
输出DWF文件
要输出DWF文件,必须先创建DWF文件,在这之前还应创建ePlot配置文 件。使用配置文件ePlot.pc3可创建带有白色背景和纸张边界的DWF文件。 通过AutoCAD的ePlot功能,可将电子图形文件发布到Internet上,所创建 的文件以Web图形格式(DWF)保存。用户可在安装了Internet浏览器和 Autodesk WHIP! 4.0插件的任何计算机中打开、查看和打印DWF文件。DWF 文件支持实时平移和缩放,可控制图层、命名视图和嵌入超链接的显示。 在使用ePlot功能时,系统先按建议的名称创建一个虚拟电子出图。通过 ePlot可指定多种设置,如指定画笔、旋转和图纸尺寸等,所有这些设置都会 影响 DWF 文件的打印外观。
图形的输入输出 在模型空间与图形空间之间切换 创建和管理布局 使用浮动视口 打印图形 发布DWF文件 将图形发布到Web页
中文版AutoCAD 2007实用教程
17.2.1 图形的输入输出
AutoCAD 2007除了可以打开和保存DWG格式的图形文件外,还可以导入 或导出其他格式的图形。 导入图形 插入OLE对象 输出图形
打印预览 输出图形
中文版AutoCAD 2007实用教程
打印预览
在打印输出图形之前可以预览输出结果,以检查设置是否正确。例如,图 形是否都在有效输出区域内等。选择“文件”|“打印预览”命令(PREVIEW), 或在“标准”工具栏中单击“打印预览”按钮,可以预览输出结果。 AutoCAD将按照当前的页面设置、绘图设备设置及绘图样式表等在屏幕上 绘制最终要输出的图纸。
中文版AutoCAD 2007实用教程
布局的页面设置
选择“文件”|“页面设置管理器”命令,打开“页面设置管理器”对话框。 单击“新建”按钮,打开“新建页面设置”对话框,可以在其中创建新的布局。
中文版AutoCAD 2007实用教程
17.2.4 使用浮动视口
在构造布局图时,可以将浮动视口视为图纸空间的图形对象,并对其进行 移动和调整。浮动视口可以相互重叠或分离。在图纸空间中无法编辑模型空间 中的对象,如果要编辑模型,必须激活浮动视口,进入浮动模型空间。激活浮 动视口的方法有多种,如可执行MSPACE命令、单击状态栏上的“图纸”按钮 或双击浮动视口区域中的任意位置。 删除、新建和调整浮动视口 相对图纸空间比例缩放视图 在浮动视口中旋转视图 创立特殊形状的浮动视口
如果布局图中使用了多个浮动视口时,就可以为这些视口中的视图建立相 同的缩放比例。这时可选择要修改其缩放比例的浮动视口,在“特性”选项板 的“标准比例”下拉列表框中选择某一比例,然后对其他的所有浮动视口执行 同样的操作,就可以设置一个相同的比例值。
中文版AutoCAD 2007实用教程
在浮动视口中旋转视图
中文版AutoCAD 2007实用教程
17.2.5 打印图形
创建完图形之后,通常要打印到图纸上,也可以生成一份电子图纸,以便 从互联网上进行访问。打印的图形可以包含图形的单一视图,或者更为复杂的 视图排列。根据不同的需要,可以打印一个或多个视口,或设置选项以决定打 印的内容和图像在图纸上的布置。
中文版AutoCAD 2007实用教程
17.2.7 将图形发布到Web页
在AutoCAD 2007中,选择“文件”|“网上发布”命令,即使不熟悉HTML 代码,也可以方便、迅速地创建格式化Web页,该Web页包含有AutoCAD图 形的DWF、PNG或JPEG等格式图像。一旦创建了Web页,就可以将其发布到 Internet。
