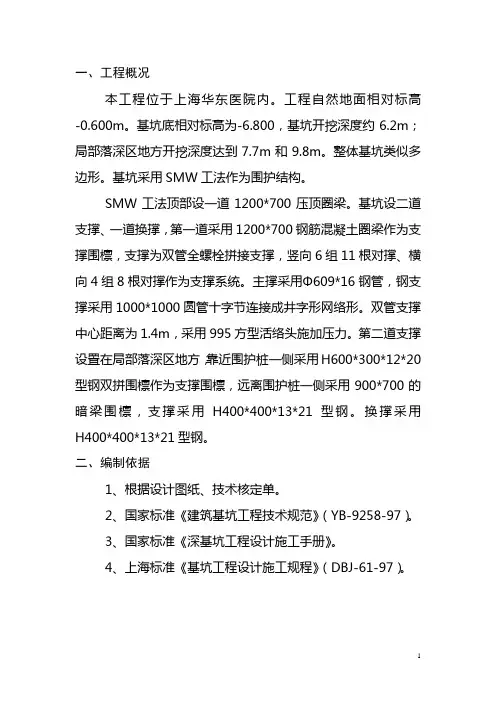

钢支撑施工方案设计
一、工程概况本工程位于上海华东医院内。
工程自然地面相对标高-0.600m。
基坑底相对标高为-6.800，基坑开挖深度约6.2m；局部落深区地方开挖深度达到7.7m和9.8m。
整体基坑类似多边形。
基坑采用SMW工法作为围护结构。
SMW工法顶部设一道1200*700压顶圈梁。
基坑设二道支撑、一道换撑，第一道采用1200*700钢筋混凝土圈梁作为支撑围檩，支撑为双管全螺栓拼接支撑，竖向6组11根对撑、横向4组8根对撑作为支撑系统。
主撑采用Φ609*16钢管，钢支撑采用1000*1000圆管十字节连接成井字形网络形。
双管支撑中心距离为1.4m，采用995方型活络头施加压力。
第二道支撑设置在局部落深区地方，靠近围护桩一侧采用H600*300*12*20型钢双拼围檩作为支撑围檩，远离围护桩一侧采用900*700的暗梁围檩，支撑采用H400*400*13*21型钢。
换撑采用H400*400*13*21型钢。
二、编制依据1、根据设计图纸、技术核定单。
2、国家标准《建筑基坑工程技术规范》（YB-9258-97）。
3、国家标准《深基坑工程设计施工手册》。
4、上海标准《基坑工程设计施工规程》（DBJ-61-97）。
2、支撑安装程序①、首先待第一道压顶圈梁达到设计要求强度后将图纸标明支撑位置的位置开槽，边开槽边进行第一道支撑施工，在基坑第一道支撑安装结束并施加好预应力。
②、在基坑第一道支撑安装结束后，开始开挖至基坑底。
③、浇筑第二道支撑用暗梁，当暗梁达到设计强度后安装第二道支撑。
④、当第二道支撑安装好焊接好后将局部落深区地方开挖到基坑底，浇筑局部落深区地方底板及换撑带，当局部落深区地方底板及换撑带达到设计强度后拆除第二道支撑。
⑤、浇筑大底板及换撑用砼牛腿，当底板及换撑用砼牛腿达到设计强度后安装焊接换撑后拆除第一道支撑。
⑥、浇筑顶板，并在每根换撑上方预留拆支撑用吊环，当地下室内拆模板后利用吊环将换撑拆除，利用卷扬机将换撑拖到车库出入口运出。
609钢支撑施工方案

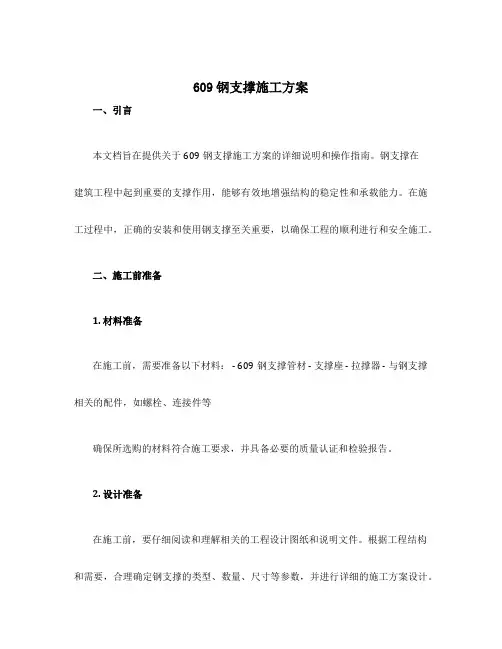

609钢支撑施工方案一、引言本文档旨在提供关于609钢支撑施工方案的详细说明和操作指南。

钢支撑在建筑工程中起到重要的支撑作用，能够有效地增强结构的稳定性和承载能力。
在施工过程中，正确的安装和使用钢支撑至关重要，以确保工程的顺利进行和安全施工。
二、施工前准备1. 材料准备在施工前，需要准备以下材料： - 609钢支撑管材 - 支撑座 - 拉撑器 - 与钢支撑相关的配件，如螺栓、连接件等确保所选购的材料符合施工要求，并具备必要的质量认证和检验报告。
2. 设计准备在施工前，要仔细阅读和理解相关的工程设计图纸和说明文件。
根据工程结构和需要，合理确定钢支撑的类型、数量、尺寸等参数，并进行详细的施工方案设计。
3. 安全预防在施工前，要制定安全施工计划，并确保所有参与施工的人员熟悉相关的安全规范和操作流程。
施工现场要配备必要的安全防护设备，如安全帽、安全鞋、防护眼镜等。
三、施工步骤1. 地基处理在进行钢支撑施工前，要确保地基承载能力足够，并进行必要的地基处理工作。
地基处理包括地表清理、压实和加固等工序，以确保钢支撑能够牢固地承载荷载。
2. 安装支撑座在地基处理完成后，根据设计要求和实际情况，安装支撑座。
支撑座的选择和安装要符合相关的规范和标准，确保其与地基的连接牢固可靠。
3. 安装钢支撑管材安装钢支撑管材前，要根据设计要求和施工现场的实际情况，对钢支撑进行必要的预处理，如切割和焊接等。
然后，根据设计图纸的要求，确定钢支撑的位置和安装方式，并进行精确的安装。
4. 连接钢支撑钢支撑的连接是保证整个支撑系统稳定性的重要环节。
根据设计要求，选择合适的连接件和连接方式，并进行正确的连接操作。
连接件的选用要符合相关的规范和标准，连接的紧固力要适当，以确保连接的牢固性。
5. 安装拉撑器拉撑器的安装和调整对于支撑系统的稳定性和承载能力至关重要。
根据设计要求，选择合适的拉撑器类型和参数，并正确安装和调整。
在安装过程中，要注意拉撑器的固定点和固定方式，确保其能够稳固地连接到支撑座和钢支撑上。
