得实色带芯更换办法

合集下载

FP21A色带芯更换步骤

FP21A色带芯更换步骤

FP21A色带芯更换步骤
首先将色带盒从打印机中取出,取出的步骤和方法请参考说明书。

色带盒各部件名称:
一、
色带导轨色带芯色带旋钮齿轮
二、将色带导轨从色带上取下,方法如下:

用平口螺丝刀从上图①处将色带导轨分开,就可以顺利取下色带导轨。

三、打开色带盒上盖
色带盒上有八个卡口,将卡口拨开,注意力度不要太大,不要弄断卡口,取下上盖。

卡口
四、依次取下单向铁片、色带旋钮、齿轮,将用完的色带芯取出。

将新色带芯装上,再依次
将齿轮、色带旋钮、单向铁片安装好,盖上色带盒上盖。

装上色带导轨。

旋转色带旋钮,查看色带转动是否顺畅。

五、最后将换好色带芯的色带盒装上打印机,请注意几个事项:1、色带盒安装一定要到位,
否则易引起色带旋钮中的卡片断裂,造成色带芯不走动,从而打坏色带;2、安装完毕,请沿箭头方向旋转色带旋钮,拉紧色带(同时,请确认色带旋钮是否可以顺畅旋转,并带动色带)。

安装色带盒详细步骤也可参考说明书。

至此更换色带芯全部完成。

单向铁片
色带旋钮
齿轮。

针式打印机色带更换方法

针式打印机色带更换方法

针式打印机色带更换方法
一、从打印机中取出色带架、准备好新的色带芯。

如图一
图一
二、把打印头色带固定卡子取下来。

首先拿掉上面的塑料挡片,然后把色带从图示的缝隙中取出来。

如图二
图二
三、把色带架周围及中间的塑料卡扣轻轻向外扳,把上方的盖子取下来。


图三
图三
四、把里面旧色带取出。

取出前注意两端色带的位置,以便装入新色带时有参考。

如图四
图四
五、把新色带芯打开,找出散开的色带段。

如图五
图五
六、把色带芯扣进色带架里。

如图六
七、有轮这边的色带,顺着图中红线位置走,注意与里面的色带要保持平行一致。

如图七
图七
八、色带架右端,圆圈处的色带要保持平行一致。

如图八
图八
九、注意图中区域形成一个半扭接。

如图九
图九
十、扣好色带架盖,把卡扣扣严。

如图十
图十
十一、旋转一下色带架上的旋扭,确认色带移动是否顺畅。

如图十一
图十一
十二、装上色带固定卡子,上好塑料挡片。

注意别装反了,色带架与色带卡突出部分在一侧。

如图十二
图十二
十三、关闭打印机电源,把色带架装上、转动旋扭确认色带移动顺畅。

如图十三
图十三
十四、顺着打印头运动方向来回慢慢拉动几次,确认色带能正常移动,然后打开打印机,装纸测试。

如图十四
图十四
更换完成。

DS-700操作手册

DS-700操作手册

第 8 章 规格 ........................................... 8-1 8.1 打印机规格 ...................................... 8-1 8.2 接口接头引脚 .................................... 8-4 8.3 字符集 .......................................... 8-8 8.4 控制码摘要表 ................................... 8-14 8.4.1 ESC/P和LQ仿真控制码摘要表....................... 8-14 8.4.2 OKI仿真控制码摘要表 ............................ 8-18 附录 1:电子信息产品污染控制的说明..................... 9-1
第 7 章 故障和保养 ..................................... 7-1 7.1 7.2 故障处理 ........................................ 7-1 保养与维护 ...................................... 7-6
4.10
恢复出厂参数设置 ............................... 4-24
第 5 章 票据通设置和使用 ............................... 5-1 5.1 5.2 票据通设置 ...................................... 5-2 票据通的使用 .................................... 5-3

得实1870色带更换方法

得实1870色带更换方法

得实1870色带更换方法
得实1870色带更换方法打开上盖
把打印头移到中间位置把蓝卡子拿下来,把色带盒抠下来。

把蓝卡子从色带上抽出来
打开色带盒上盖的卡扣 8个
打开色带
把色带倒进色带盒中间位置
在色带架右侧色带往右旋转一下
左侧色带通过两个齿轮之间
注意小齿轮不要装反
正面反面
小齿轮装反了
正确的
扣上上盖左右两侧把色带顺好
按箭头方向旋转
外面的色带是平整的
装上蓝卡子
先把兰卡子装到打印头上把色带架装上左右拉动打印头使色带平整。

得实打印机DS-1000 操作手册

得实打印机DS-1000 操作手册
第 2 章 纸的安装和使用 ..................................................................2-1
2.1 选纸 ..........................................................................................2-1 2.2 调校打印头间隙 ......................................................................2-1 2.3 使用单页纸 ..............................................................................2-2 2.4 使用链式纸 ..............................................................................2-4
机。 打印机应安放在接近插座的地方,方便操作者进行电源插头的
拔插操作。 确保电源的电压值与打印机所规定的电压值一致,避免与电冰
箱等大功率或有干扰的电器同一电源。 为保证安全操作,三脚插头必须插进三孔交流电源插座中,其
中地线必须有效接地。 电源延长线必须为三芯及正确连接,以提供接地。 若交流电源插座与打印机插头不匹配,请更换合适的交流电源
本产品信息如有更改,恕不另行通知。 本资料仅供参考。除中国现行法律法规规定,得实集团 不承担任何由于使用本资料而造成的直接或间接损失的责 任。 得实集团保留最终解释权。
目录
第 1 章 安装打印机 ..........................................................................1-1

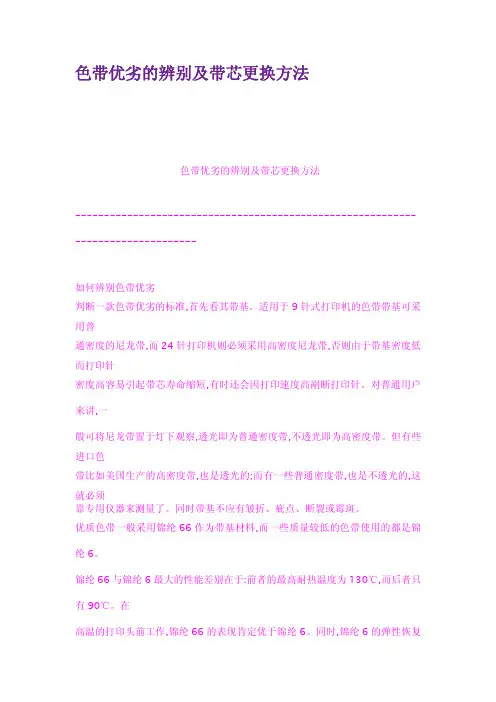

色带优劣的辨别及带芯更换方法

色带优劣的辨别及带芯更换方法

色带优劣的辨别及带芯更换方法色带优劣的辨别及带芯更换方法--------------------------------------------------------------------------------如何辨别色带优劣判断一款色带优劣的标准,首先看其带基。

适用于9针式打印机的色带带基可采用普通密度的尼龙带,而24针打印机则必须采用高密度尼龙带,否则由于带基密度低而打印针密度高容易引起带芯寿命缩短,有时还会因打印速度高剐断打印针。

对普通用户来讲,一般可将尼龙带置于灯下观察,透光即为普通密度带,不透光即为高密度带。

但有些进口色带比如美国生产的高密度带,也是透光的;而有一些普通密度带,也是不透光的,这就必须靠专用仪器来测量了。

同时带基不应有皱折、疵点、断裂或霉斑。

优质色带一般采用锦纶66作为带基材料,而一些质量较低的色带使用的都是锦纶6。

锦纶66与锦纶6最大的性能差别在于:前者的最高耐热温度为130℃,而后者只有90℃。

在高温的打印头前工作,锦纶66的表现肯定优于锦纶6。

同时,锦纶6的弹性恢复率差,会发生带越打越长的情况。

其次要辨别油墨的好坏。

优质油墨是由连结料、表面活性剂、增稠剂、光滑助剂、紫外线吸收剂、染料、颜料等多种成分配合而成的,凑近带基可嗅到一种特殊的油墨味。

而劣质色带有一部分用国产打印机油墨代替专用复印机油墨,闻起来有一股近似柴油的味道。

优质油墨的抗氧化性高一些,可保持打印印迹长时间不褪迹、变色,可延长打印寿命10万draft字符,约多打3万汉字。

优质带芯上墨均匀,颜色沉着,含墨量稳定;劣质带芯往往因油墨泛在表面而呈现一定的光泽,也可能因油墨中固体颗粒太粗而加速了打印针的磨损,减短打印针的使用寿命,或因其酸碱度失控而腐蚀打印头。

其三,影响色带品质的另一个关键因素是驳口的焊接方法和形式。

目前先进的方法是以超声波焊接带基接口,厚度不超过0.2mm,接口平整、无散丝,其焊接角度合理,焊缝细;而劣质色带通常用电烙铁、电热丝进行对接焊带,错位宽度较大,为提高焊接强度,采用了减少驳口角度,加长驳口长度的方法,对打印针会造成很大磨损。

色带架怎么换色带芯

色带架怎么换色带芯

色带架怎么换色带芯
1、首先拆下打印架,注意拆开时要从靠近打印头的那端往上拉,打印架就能很轻松地卸下来。

2、打开打印架,由于不同型号的打印机的打印架的结构是不同的,它的色带绕法也略有些不同,所以必须要观察原色带的绕法,否则色带是很有可能无法正常转动而导致打印失效的。

3、需要注意打印架中的两个齿轮要夹着色带,而且应该跟它们平行,否则是会导致色带随着齿轮的转动发生移位的。

4、最后卡住齿轮就无法转动了。

色带装好之后,把打印架装回到原位,更换色带程序就可以完毕了。

第 1 页共1 页。

DS-3200H操作手册

DS-3200H操作手册
USB 接口。 锁 杆:锁住链轮,使其位置固定。 导纸挡板:调整前摩擦式进纸(单页纸)的边缘位置,导向纸张正确
送入。
安装打印机 1-4
1.4 安装和拆卸色带盒
先将打印机放在将要使用的地方,清除打印机所有包装物件(这 些包装物件用于保证打印机运输时不受损坏),并妥善保存包装物件及 纸箱,以备后用。
色带盒的安装
1
4.9 打印针补偿设置 ................................. 4-21 4.10 恢复出厂设置 ................................... 4-23 第 5 章 用户调整设置 ................................. 5-1 5.1 链式装纸页首调整 ................................ 5-1 5.2 摩擦装纸页首调整 ................................ 5-2 5.3 撕纸位置调整 .................................... 5-3 第 6 章 故障和保养 ................................... 6-1 6.1 故障处理 ........................................ 6-1 6.2 保养与维护 ...................................... 6-7 第 7 章 规格 ......................................... 7-1 7.1 打印机规格 ...................................... 7-1 7.2 接口接头引脚 .................................... 7-4 7.3 字符集 .......................................... 7-5 7.4 ESC/P和LQ仿真控制码表(按功能分类) ............ 7-11 7.5 ESC/P和LQ仿真控制码摘要表 ...................... 7-17 附录 1:电子信息产品污染控制的说明..................... 8-1

DS-900操作手册

DS-900操作手册
绪 言
承蒙惠顾,购得 DS-900 打印机。使用本机前,请细阅操 作手册,以便正确使用。操作过程中有不明白的地方,或出 现故障时,此手册会带给您很大的帮助。 DS-900 打印机是得实集团与日本西铁城公司合作开发、 生产的多用途高可靠 80 列平推式票据打印机。 DS-900 具有超强的金属机械结构,特有的票据厚度自适 应打印设计,摩擦和链式两种平推式进纸,打印速度高达 68 汉字/秒,打印针寿命 3 亿次,600 万字符长寿命耐用大色带, GB18030 中文大字符集硬字库,使 DS-900 在硬件方面别具特 色。 在软件方面,DS-900 秉承了得实系列打印机的高性能、 高兼容性,可兼容所有 STAR 和 EPSON 打印机,方便的自动撕 纸功能及参数设置功能是得实打印机的特色。 打印机针调整和断针自动补偿功能是得实打印机的专利 技术。 DS-900 易用、耐用、功能强大、用途广泛、性能价格比 特高,是商业、财税、零售、餐饮等行业打印各类票据的极 佳选择。
4
第1章 安装打印机
1.1 开箱和检查
打开纸箱,对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失,请与卖方联系。 注意:使用之前,请先取出打印头固定板及打印头固定珍珠棉,保留 原包装箱及缓冲材料,以备以后使用。
*机器出厂时, 送纸旋钮未安装于机器上, 请从缓冲材料上取出并安装。

附件
安装打印机
1
第5章 5.1 5.2 第6章 6.1 6.2 6.3 第7章 7.1 7.2 第8章 8.1 8.2 8.3 8.4 8.4.1
票据通设置和使用 ............................. 5-1 票据通设置 ...................................... 5-2 票据通的使用 .................................... 5-3 用户调整设置 ................................. 6-1 链式装纸页首调整 ................................ 6-1 摩擦装纸页首调整 ................................ 6-2 撕纸位置调整 .................................... 6-3 故障和保养 ................................... 7-1 故障处理 ........................................ 7-1 保养与维护 ...................................... 7-6 规格 ......................................... 8-1 打印机规格 ...................................... 8-1 接口接头引脚 .................................... 8-4 字符集 .......................................... 8-8 控制码摘要表 ................................... 8-14 标准模式和 24 针图像仿真控制码摘要表 ............ 8-14

得实DS-600针式打印机操作手册

得实DS-600针式打印机操作手册
第 4 章 参数设置 ....................................... 4-1
4.1 如何进行参数设置 ................................ 4-2 4.2 系统设置 ........................................ 4-3 4.3 纸张设置 ........................................ 4-7 4.4 接口设置 ....................................... 4-12 4.5 ESC/P和LQ仿真参数设置 .......................... 4-13 4.6 OKI仿真参数设置 ................................ 4-16 4.7 双向测试及纵向校正 ............................. 4-17 4.8 打印针自动调整设置 ............................. 4-21 4.9 打印针补偿设置 ................................. 4-22
安装打印机 1-5
4、用手小心将打印头移至中间位置处。 5、更换色带盒之前,请先拿开旧色带盒。(当第一次安装新色带盒时,
应跳的旋钮,确保色带芯已被拉紧。
7、如下图所示,将色带盒从机架两边的凹槽插入,使色带盒两边的卡 扣卡在机架两侧板的凹槽内,将色带芯夹在打印头和色带保护片中 间,并转动色带盒上的旋钮,拉紧色带芯:
在安装打印机之前,首先要确定一个合适的地方放置打印机。 这里“合适的地方”是指:
请将打印机平放在工作台上。 避免将打印机置于过热、过度潮湿和灰尘过多的地方。 接上稳定电源,避免与电冰箱之类大功率或有干扰的电器同 一电源。 关闭打印机电源开关后,才能拔插电源线,打印机应尽可能 放置在接近插座的地方,便于使用。 打印机必须放置在走纸空间足够的地方。 如果用打印机并行接口连接,必须确保电缆长度在 2 米范围 内。用 RS-232C 连接,可选 SPC-32K 转换器,连接距离可在 15 米以内。

DS-5400III操作手册

DS-5400III操作手册

绪 言承蒙惠顾,购得DS-5400III打印机。

操作手册详细阐述了本机的性能及操作方法,能指导您正确使用。

当您遇到疑问或机器发生故障时,此手册会带给您很大的帮助。

DS-5400III打印机是得实集团与日本西铁城公司合作开发、生产的多功能超高速24针票据打印机。

DS-5400III采用高速打印头设计,打印宽度106列,打印速度高达188汉字/秒,打印针寿命3亿次,前后两种平推式进纸,1000万字符长寿命耐用大色带,GB18030中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印,使DS-5400III在硬件方面别具特色。

在软件方面,DS-5400III秉承了得实系列打印机的高性能、高兼容性,可兼容所有STAR、EPSON和OKI 打印机,方便的自动撕纸功能及参数设置功能是得实打印机的特色。

打印机针调整和断针自动补偿功能是得实打印机的专利技术。

DS-5400III设计精美、外形精巧、功能齐全、用途广泛,是税务、银行、运输、医院、商业、POS系统等票据用户的极佳选择。

本产品信息如有更改,恕不另行通知。

本资料仅供参考。

除中国现行法律法规规定,得实集团不承担任何由于使用本资料而造成的直接或间接损失的责任。

得实集团保留最终解释权。

目录第1章安装打印机.....................................1-11.1开箱和检查......................................1-11.2放置打印机......................................1-21.3打印机部件......................................1-31.4安装和拆卸色带盒................................1-51.5打印机和主机连接................................1-81.6连接电源.......................................1-101.7安装打印驱动程序...............................1-11第2章纸的安装和使用.................................2-12.1选纸............................................2-12.2调校打印头间隙..................................2-12.3 使用单页纸......................................2-32.4 使用链式纸......................................2-4 第3章控制面板.......................................3-13.1按钮及其指示灯..................................3-13.2开机功能........................................3-43.3组合功能........................................3-8第4章参数设置.......................................4-14.1如何进行参数设置................................4-24.2系统设置........................................4-34.3 纸张设置........................................4-74.4 接口设置.......................................4-124.5 ESC/P和LQ仿真参数设置..........................4-134.6 OKI仿真参数设置................................4-164.7 双向测试及纵向校正.............................4-174.8 打印针自动调整设置.............................4-214.9 打印针补偿设置.................................4-224.10 恢复出厂参数设置...............................4-24第5章票据通设置和使用...............................5-15.1票据通设置......................................5-25.2票据通的使用....................................5-3第6章用户调整设置...................................6-16.1 链式装纸页首调整................................6-16.2 摩擦装纸页首调整................................6-26.3 撕纸位置调整....................................6-3第7章故障和保养.....................................7-17.1 故障处理........................................7-17.2 保养与维护......................................7-6第8章规格...........................................8-18.1 打印机规格......................................8-18.2 接口接头引脚....................................8-48.3 字符集..........................................8-88.4 控制码摘要表...................................8-148.4.1ESC/P和LQ仿真控制码摘要表..................8-148.4.2OKI仿真控制码摘要表........................8-18附录1:电子信息产品污染控制的说明.....................9-1安全规范使 用 注 意 事 项为了避免受到电击和伤害及防止损坏打印机,在接上电源之前,务请注意以下重要事项:仔细阅读操作手册等说明文件。

得实针式打印机色带安装更换办法

得实针式打印机色带安装更换办法

得实打印机色带更换办法
市场上常见的两种色带模拟图
普通环形色带
得实扭结色带(旋转180°)一、得实(DS)通用原装色带(型号M21-1)
二、拆开包装:
三、准备好需要更换的色带架:
四、拆开色带架:
五、拆开后的色带架:
六、取出旧的色带:
七、将心色带倒入:
注意面上的色带,扭结部分暴露在外面
八、先将色带其它部分装好:
安装扭结部分,顺着斜槽方向装入
安装好的扭结部分:
九、装好色带架:
(正面)
(背面)
(侧面)十、DS2600II、DS5400HPRO、DS1000等有色带卡的安装方法:
安装好的图片:
十一:经过色带更换,可以看出,得实(DS)原装色带不脏手。

得实打印机不放色带正常,一放色带就卡住

得实打印机不放色带正常,一放色带就卡住

6、拆开色带盒,重新整理一下里面的色带,装好后还能用。

尽量使用镊子或者戴手套操作,那油墨弄到手上也不好洗。

7、色带的边缘脱丝、起毛后容易缠住色带轮,导致色带轮被卡,色带不能正常缩回色带盒。

这时可以首先打开打印机盖.将色带转臂与锤排联锁手柄打开,在色带盒的送带端将色带轻轻拉回,然后合上色带转臂与锤排联锁手柄,打开电源.机子在自检后色带就会被装回色带盒其它具体操作大家在使用针式打印机时,最常见的就是色带故障,下面笔者将为大家简单的介绍和解决几种针式打印机色带常见故障。

1、色带断裂色带的拉力过大,拉断缝合线或字锤打烂色带导致色带断裂。

前一种情况可将断裂部分剪掉,重新缝合好;后一种情况只要更换色带即可。

2、色带被卡色带的边缘脱丝、起毛后容易缠住色带轮,导致色带轮被卡,色带不能正常缩回色带盒。

解决方法是:首先打开打印机盖,将色带转臂与锤排联锁手柄打开,在色带盒的送带端将色带轻轻拉回,然后合上色带转臂与锤排联锁手柄,打开电源,机子在自检后色带就会被装回色带盒。

4、色带主动轮驱动带磨损或断裂这种故障是由于驱动带使用时间过长或字符链摩擦驱动带引起的。

解决方法是,调整字符链的位置,使其不再摩擦驱动带;已断裂的,请更换。

5、色带运动传感信号中断先检查色带运动传感信号线是否已经损坏,若断裂请更换信号线;再检查一下互锁转换板上J6插座处的色带运动传感信号线是否损坏或接触不好,请更换或插好信号线解决方法:1.打开打印机前盖,根据使用的纸张厚度,调整打印机右侧的纸厚调节杆,如图(4),按下表调整到正确的位置。

主要原因分析:1.纸厚调节杆的位置设置不正确,导致打印头距离纸张过近,打印头刮蹭纸张变形,无法顺利走出;2.打印机色带档片(透明色带挡片,如图(3))破损变形、被揭去或使用兼容色带,导致纸张受到阻挡,无法顺利走出;图(3)色带档片3.纸张太软或太薄,出纸时造成纸张在打印机内上翘变形,无法顺利走出,造成卡纸;4.实际使用环境(温度、湿度)超出了打印机的工作条件。
