第1篇一、工程概况本工程为XX建筑物排风通风管道施工，包括新风系统、排风系统及中效过滤系统。
施工范围为建筑物内所有通风管道及其配件的安装，包括但不限于管道的铺设、支架安装、阀门安装、系统调试等。
二、施工依据1. 国家及地方相关建筑规范、标准。
2. 设计图纸及相关技术文件。
3. 材料设备供应合同。
4. 施工现场实际情况。
三、施工准备1. 人员准备- 组建专业的施工队伍，包括施工管理人员、技术工人、质检员等。
- 对施工人员进行技术培训和安全教育。
2. 材料准备- 根据设计要求，准备各类通风管道、配件、支架、阀门等材料。
- 材料需符合国家相关标准，并进行质量检验。
3. 施工工具- 钻孔机、切割机、电焊机、扳手、螺丝刀等施工工具。
4. 施工场地- 清理施工现场，确保施工环境整洁、安全。
- 设置临时施工道路，方便材料运输。
四、施工工艺1. 管道安装- 确定管道走向，根据设计图纸进行定位。
- 钻孔、切割管道，确保管道尺寸准确。
- 安装管道，注意管道的平直度和连接牢固性。
- 安装管道支架，确保支架位置准确、牢固。
2. 支架安装- 根据设计图纸，确定支架的位置和间距。
- 钻孔、焊接支架，确保支架的稳定性和安全性。
- 支架表面应进行防腐处理。
3. 阀门安装- 根据设计要求，选择合适的阀门。
- 安装阀门，确保阀门启闭灵活、密封性能良好。
4. 连接件安装- 安装弯头、三通、变径等连接件，注意连接件的材质和规格应符合设计要求。
- 连接件安装后应进行密封性检查。
5. 系统调试- 进行系统试运行，检查系统是否正常运行。
- 调整管道和阀门，确保系统达到设计要求。
五、施工质量控制1. 材料质量控制- 材料进场时，需进行质量检验，确保材料符合设计要求。
- 材料存放应分类、分规格堆放，避免损坏。
2. 施工过程质量控制- 施工过程中，严格执行施工规范和质量标准。
- 定期进行质量检查，发现问题及时整改。
3. 验收标准- 系统安装完成后，进行系统验收，包括管道安装、支架安装、阀门安装、系统调试等方面。
通风工程全套资料表格范本
目录通风与空调工程材料、设备出厂合格证汇总表 (3)设备进场验收记录 (4)设备基础验收记录 (5)隐蔽工程验收记录 (6)风机盘管水压试验检验记录 (7)风管强度检验记录 (8)风管系统漏风量测试记录 (9)风管系统漏光检验记录 (10)现场组装除尘器、空调机组漏风量检验记录 (11)水系统管道强度（严密性）检验记录 (12)空调水系统管道和冷剂管道冲（吹）洗记录 (13)冷凝水管道通水试验记录 (14)制冷系统气密性试验记录 (15)净化空调系统风管清洗记录 (16)设备单机试运转记录 (17)阀门试验记录 (18)风管与配件制作检验批质量验收记录表 (19)风管与配件制作检验批质量验收记录表 (20)风管部件与消声器制作检验批质量验收记录表 (21)风管系统安装检验批质量验收记录表 (22)风管系统安装检验批质量验收记录表 (23)风管系统安装检验批质量验收记录表 (24)通风机安装检验批质量验收记录表 (25)风与空调设备安装检验批质量验收记录表 (26)通风与空调设备安装检验批质量验收记录表 (27)通风与空调设备安装检验批质量验收记录表 (28)空调制冷系统安装检验批质量验收记录表 (29)空调水系统安装检验批质量验收记录表 (30)空调水系统安装检验批质量验收记录表 (31)空调水系统安装检验批质量验收记录表 (32)工程系统调试验收记录表 (33)通风与空调工程材料、设备出厂合格证及进场检验（试验）报告汇总表技术负责人：质检员：年月日隐蔽工程验收记录风机盘管水压试验检验记录风管强度检验记录风管系统漏风量测试记录风管系统漏光检验记录现场组装除尘器、空调机组漏风量检验记录水系统管道强度（严密性）检验记录空调水系统管道和冷剂管道冲（吹）洗记录冷凝水管道通水试验记录制冷系统气密性试验记录净化空调系统风管清洗记录设备单机试运转记录阀门试验记录(金属风管)GB50243-2002（Ⅰ）(非金属、复合材料风管)GB50243-2002（Ⅱ）风管部件与消声器制作检验批质量验收记录表GB50243-2002 B—04—3(送、排风，防排烟，除尘系统)GB50243-2002（Ⅰ）(空调系统)GB50243-2002（Ⅱ）(净化空调系统)GB50243-2002（Ⅲ）通风机安装检验批质量验收记录表GB50243-2002风与空调设备安装检验批质量验收记录表(通风系统)GB50243-2002（Ⅰ）(空调系统)GB50243-2002（Ⅱ）(净化空调系统)GB50243-2002（Ⅲ）空调制冷系统安装检验批质量验收记录表GB50243-2002空调水系统安装检验批质量验收记录表(金属管道)GB50243-2002(非金属管道)GB50243-2002（Ⅱ）(设备)GB50243-2002（Ⅲ）工程系统调试验收记录表GB50243-2002。
77、通风管道制作工程

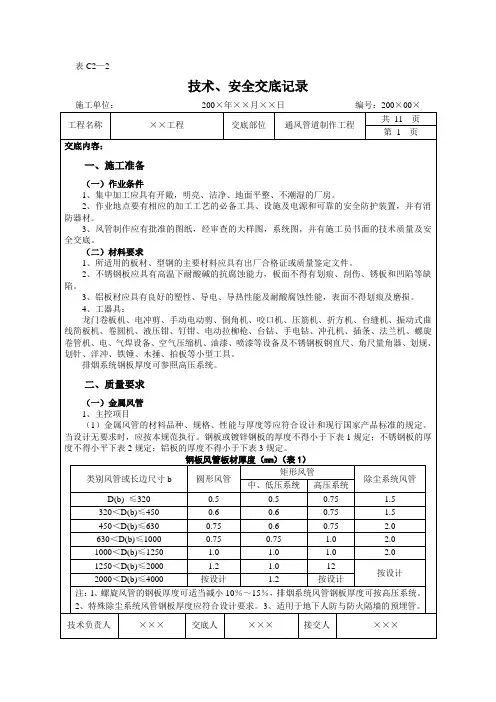

技术、安全交底记录施工单位：200×年××月××日编号：200×00×技术、安全交底记录施工单位：200×年××月××日编号：200×00×技术、安全交底记录施工单位：200×年××月××日编号：200×00×技术、安全交底记录施工单位：200×年××月××日编号：200×00×技术、安全交底记录施工单位：200×年××月××日编号：200×00×圆形风管无法兰连接形式（表7）无法兰连接形式附件板厚（mm）接口要求技术、安全交底记录施工单位：200×年××月××日编号：200×00×技术、安全交底记录施工单位：200×年××月××日编号：200×00×技术、安全交底记录施工单位：200×年××月××日编号：200×00×注：设计无要求时镀锌管成品不喷漆4、板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。
倒角形状如图：5、金属薄钢板制作的风管用咬口连接、铆钉连接、焊接等不同方法。
不同板材咬口或焊接界限如表10规定。
金属风管的咬接或焊接界限（表10）板厚（mm）材质钢板（不包括镀锌钢板）不锈钢板铝板技术、安全交底记录施工单位：200×年××月××日编号：200×00××××交底人×××接交人技术、安全交底记录施工单位：200×年××月××日编号：200×00×图中表示常用的几种焊接顺序，大箭头指示总的焊接方向，小箭头表示局部分段的焊接方向，数字表示焊接先后的顺序。
根据Excel创建管道系统及材质
根据Excel创建管道系统及材质Dynamo案例百解——简单实用的Dynamo图文教程已经可以购买并学习了哈！有兴趣小伙伴，可以点击链接，了解详情~之前看过程鑫老师的文章，介绍过根据Excel数据创建管道系统，但是有小伙伴问过我，照着他这个做，没成功，于是呢，我就想试下，结果发现也没成功。
然后我逐个节点过了一遍，发现可能是因为版本问题，有些API 和节点有调整，造成了程序不成功。
但是大致思路是没问题的，所以我照着他这个教程，结合我的思路，替换了一些节点，把教程分享给大家，用的是Revit2020和Dynamo2.3版本。
我们说是创建管道系统，其实并不是真的创建，而是获取Revit样板自带的系统，进行复制和调整。
首先，准备我们本次要用的基础数据，打开Excel，基本数据如下：由上面两张图可以看图，Excel中第一列是Revit自带的系统类型，第二列是我们要新建的系统类型，两列是一一对应的关系，需要我们人为指定。
后面几列就都比较好理解了，根据需要设置即可。
基础数据准备好了，我们就可以着手开始写程序了。
首先，分两步，一是读取Excel数据，用Data.ImportExcel节点即可，二是获取Revit自带的管道系统（这部分是程鑫老师教程里的，后面会单独介绍我的方法），用Element Types节点，选择管道系统和通风系统，并获取所有系统。
然后我们提取Excel数据，首先用List.Deconstruct节点，去掉第一行标题，然后用List.Transpose节点，对数据转置，获取每列的数据。
我们从Excel中可以看出，Revit系统类别这列是有重复的，那么我们可以对其他列的数据进行分组，根据Revit系统类型这列里同名的系统。
另一边，根据项目中所有的管道系统，比对Excel中的名称，来获取管道系统：但是这样操作太复杂了，新手很难理解这里在做什么，实际上是有简单的方法的，这里我用到了Orchid节点包里的ElementType.ByName节点，直接根据Excel里的系统名称，获取系统类型：之后用Code Block，系统名称和缩写连接在一起：然后可以根据名称，复制系统类型，用到ElementType.Duplicate节点：系统复制好以后，我们可以对系统材质进行设置：这里有个前提，就是我们Excel里材质名称列里的材质，必须是项目中有的，然后我会根据这个材质，复制我们所需要的的材质：之后就可以复制材质，并根据Excel数据给材质设置颜色：最后将材质，添加给系统即可：最后附上完整截图：好了，今天的教程就到这里了，主要是解答下小伙伴的提问，在程鑫老师的教程基础上，更新了下，当然还需要大家自行尝试，有不对的地方，请指正哈！BIM的乐趣“群成员已经过百了，有希望入群的小伙伴，可以扫码，加我微信，备注来源，我来拉你入群哦~本公众号还有其他Dynamo案例教程：一、Dynamo批量将房间名称转换为模型文字二、Dynamo一键清理Revit中未放置的房间和多余的房间三、最短路径——通过Dynamo批量创建行进路线四、通过Dynamo批量打印PDF图纸五、Dynamo批量分离中心文件并另存到指定目录六、Dynamo读取cad图快坐标，匹配地形种树七、Dynamo自动创建门窗详图八、批量删除不需要过滤器。
通风管道工程安装方案范本

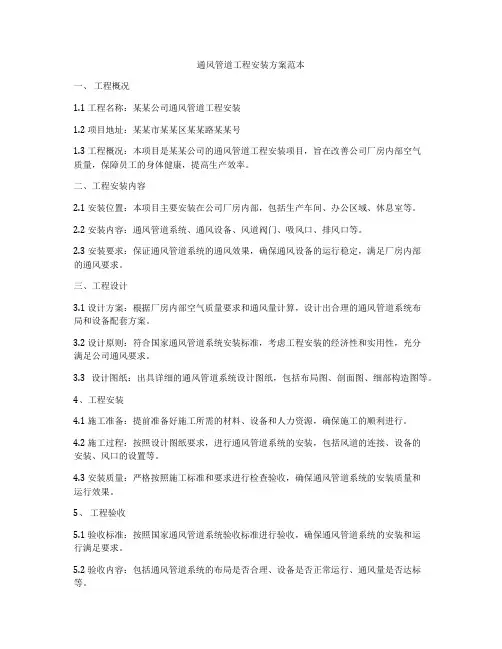

通风管道工程安装方案范本一、工程概况1.1 工程名称：某某公司通风管道工程安装1.2 项目地址：某某市某某区某某路某某号1.3 工程概况：本项目是某某公司的通风管道工程安装项目，旨在改善公司厂房内部空气质量，保障员工的身体健康，提高生产效率。
