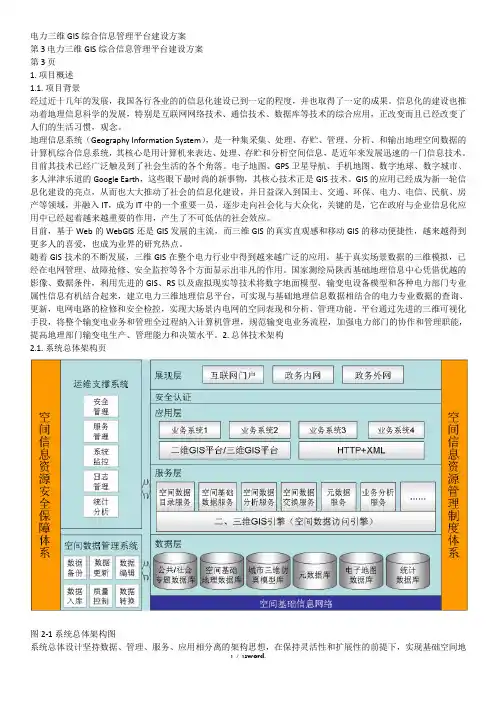

电力三维GIS综合信息管理平台建设方案第 3 电力三维GIS综合信息管理平台建设方案第 3 页1. 项目概述1.1. 项目背景经过近十几年的发展，我国各行各业的的信息化建设已到一定的程度，并也取得了一定的成果。
信息化的建设也推动着地理信息科学的发展，特别是互联网网络技术、通信技术、数据库等技术的综合应用，正改变而且已经改变了人们的生活习惯，观念。
地理信息系统（Geography Information System），是一种集采集、处理、存贮、管理、分析、和输出地理空间数据的计算机综合信息系统，其核心是用计算机来表达、处理、存贮和分析空间信息，是近年来发展迅速的一门信息技术。
目前其技术已经广泛触及到了社会生活的各个角落。
电子地图、GPS卫星导航、手机地图、数字地球、数字城市、多人津津乐道的Google Earth，这些眼下最时尚的新事物，其核心技术正是GIS技术。
GIS的应用已经成为新一轮信息化建设的亮点，从而也大大推动了社会的信息化建设，并日益深入到国土、交通、环保、电力、电信、民航、房产等领域，并融入IT，成为IT中的一个重要一员，逐步走向社会化与大众化，关键的是，它在政府与企业信息化应用中已经起着越来越重要的作用，产生了不可低估的社会效应。
目前，基于Web的WebGIS还是GIS发展的主流，而三维GIS的真实直观感和移动GIS的移动便捷性，越来越得到更多人的喜爱，也成为业界的研究热点。
随着GIS技术的不断发展，三维GIS在整个电力行业中得到越来越广泛的应用，基于真实场景数据的三维模拟，已经在电网管理、故障抢修、安全监控等各个方面显示出非凡的作用。
国家测绘局陕西基础地理信息中心凭借优越的影像、数据条件，利用先进的GIS、RS以及虚拟现实等技术将数字地面模型、输变电设备模型和各种电力部门专业属性信息有机结合起来，建立电力三维地理信息平台，可实现与基础地理信息数据相结合的电力专业数据的查询、更新，电网电路的检修和安全检控，实现大场景内电网的空间表现和分析、管理功能。
配电管理GIS系统
配电管理GIS系统在现代社会，电力供应的稳定与高效对于各行各业的正常运转以及人们的日常生活至关重要。
为了实现更优质、更可靠的配电服务，配电管理 GIS 系统应运而生。
这一系统融合了地理信息系统（GIS）技术与配电管理的专业需求，成为了电力领域的一项重要创新。
那么，究竟什么是配电管理 GIS 系统呢？简单来说，它是一种将电力设施、线路等配电相关的信息与地理空间数据相结合的综合性管理工具。
通过数字化的地图和详细的数据库，它能够清晰地展示电力网络的布局、设备的位置以及各种运行参数。
想象一下，当电力运维人员面对一张传统的纸质电路图时，要想快速准确地了解某个区域的配电情况并非易事。
但有了配电管理 GIS 系统，一切都变得直观而清晰。
系统中的地图可以精确到每一根电线杆、每一个变压器的位置，并且能够实时显示它们的运行状态。
这不仅大大提高了运维人员的工作效率，还为故障排查和维修提供了有力的支持。
配电管理 GIS 系统的核心功能十分强大。
首先，它具备精准的地理定位功能。
这意味着当发生电力故障时，系统能够迅速确定故障发生的具体位置，并通过与周边设施和线路的关联分析，快速判断可能的故障原因和影响范围。
其次，系统能够对电力设备进行有效的资产管理。
从设备的采购、安装到维护、报废，整个生命周期都能在系统中得到详细记录和跟踪，从而确保设备的合理使用和及时更新。
再者，它还支持负荷预测和规划功能。
通过对历史用电数据和地理区域发展趋势的分析，系统可以为电力企业的未来发展提供科学的规划依据，避免出现供电不足或过剩的情况。
在实际应用中，配电管理 GIS 系统为电力企业带来了诸多显著的好处。
例如，在故障抢修方面，以往工作人员可能需要花费大量时间去现场查找故障点，而现在借助系统的定位和分析功能，能够迅速到达现场并进行修复，大大缩短了停电时间，提高了供电可靠性。
对于新的配电设施建设项目，系统可以根据现有网络的负载情况和地理环境，优化设施的布局和选型，降低建设成本。
电力配网三维GIS管理系统-2.0
电力配网三维GIS管理系统建设草案泰瑞数创科技（北京）有限公司目录1、建设背景 (3)2、总体设计 (4)2.1总体目标 (4)2.2安全设计 (5)2.2.1、网络安全 (5)2.2.2、数据安全 (5)2.2.3、系统安全 (6)2.3设计原则 (7)2.3.1统一规划，分步建设 (7)2.3.2可靠性原则 (7)2.3.3规范性原则 (7)2.3.4实用性原则 (7)2.3.5先进性原则 (7)2.3.6可扩展性原则 (8)2.3.7开放性原则 (8)2.3.8安全性原则 (8)2.4项目系统建设标准 (8)2.5系统的总体结构 (9)2.5.1系统软硬件环境 (9)2.5.2系统软件结构体系 (10)2.5.3系统网络拓扑图 (12)2.6系统的功能结构图 (13)2.7主要的实现技术 (14)2.7.1、海量数据生成三地形技术 (14)3、系统功能 (15)3.1系统总体功能模块 (15)3.2主要功能列表 (16)3.3 系统功能详述 (20)3.3.1三维地图浏览功能 (20)3.3.2配网管理功能 (25)3.3.3配网规划功能 (30)3.3.4业扩报装功能 (30)3.3.5电力应急 (31)3.3.6大用户管理 (33)3.3.7协同办公 (34)3.3.8系统管理 (35)4、功能扩展（二期） (35)4.1与可靠性系统接口 (35)4.2巡视和调度管理 (36)4.3与SCADA 系统接口 (36)4.4与客户营销系统接口 (36)4.5与监管中心系统接口 (36)1、建设背景目前，客户服务中心刚成立不久。
客户中心作为客户用电以及对外服务的窗口部门，需要准确及时的了解电力配网的线路资料及其状态等信息，以便于业扩工作的开展和对客户提供优质的服务。
目前配网资料管理主要以人工方式进行管理，这种管理方式存在以下问题：1、容易造成资料的不一致：由于是手工管理，如果生产上有新增、异动、或者仅仅是修改资料，这种信息上的变化很难及时的通知到每个相关人员，如客户中心。
发电企业管理信息系统管控一体化解决方案
发电企业管理信息系统管控一体化解决方案随着电力行业的发展和变革，发电企业管理信息系统管控一体化解决方案越来越受到关注。
发电企业面临着电力市场竞争激烈、信息化程度不断提高、电力安全和环保意识增强等挑战，需要借助信息技术来实现企业的规模化、集约化和专业化经营管理。
下面我将介绍一个完整的发电企业管理信息系统管控一体化解决方案。
首先，发电企业管理信息系统要建立在统一的数据平台上。
该平台需要整合企业各个业务部门的数据，包括发电、输电、配电、能源销售等，并与外部的电力市场数据进行对接。
通过该平台，能够实现不同部门之间数据的共享和交流，提高信息传递的效率和准确性。
其次，发电企业管理信息系统需要包含完整的业务管理模块。
其中，发电模块需要能够对发电设备进行实时监测和运维管理，包括设备开停、运行参数监控、故障诊断与处理等；输电模块需要对输电线路和变电站进行管理，包括线路检修、设备运行状态监测等；配电模块需要对配电网进行管理，包括用户接入、负荷管理等；能源销售模块需要管理企业的电力销售业务，包括用户用电数据统计、电费计算等。
此外，发电企业管理信息系统还需要包含能源监测和节能管理模块。
能源监测模块可以实时监测和记录发电设备、输电线路、配电网络等的用电量和电力质量等信息，从而实现对电力消耗的有效控制；节能管理模块可以对发电设备进行能源分析和优化，通过合理调整设备运行参数和节能措施，降低能源消耗和生产成本。
另外，发电企业管理信息系统还需要包含安全管理和环境保护模块。
安全管理模块可以对发电设备和电力系统的安全进行监控和管理，包括设备运行状态、安全预警等；环境保护模块可以监测和管理发电企业的环境影响，包括废气排放、废水处理等。
最后，发电企业管理信息系统需要具备良好的用户界面和操作体验。
通过直观简洁的界面和友好的操作方式，能够提高用户的工作效率和满意度。
此外，系统还需要提供灵活可靠的数据查询和报表功能，方便用户进行数据分析和决策支持。
配网地理信息(GIS)管理系统
南京江琛
2.2 GIS 软件结构
南京江琛
2.3 空间数据模型
南京江琛
2.4 GIS 系统组成
电力GIS应用
电力应用专题图
电力设备沿布
ArcSDE
RDBMS 文件
比例矢量图
影像图（航拍图/卫片）
地理属性数据
南京江琛
2.5 GIS 基础图层
• 区界层 • 水系河流
• 宗地层 • 建筑层 • 道路 • 等高线
版本控制：共享机制自动对每一幅电气图进行控制，保证当 前可用版本只有一个。不同用户可以编辑和保存每一幅图各 自的临时版本；当提交并审核通过即成为唯一的共享版本。 信息同步 ：当一次图中设备间的电气连接属性或关系有所改变 时，将会立即影响到设备拓扑关系或杆塔关联关系。这就需要 同步刷新，即自动生成电力拓扑关系、自动生成杆塔明细表等
固定方式查询：根据用户需求查询各类 图层信息及属性信息。 模糊查询：通过设备属性值构造任意级 别的查询条件；系统进行自动查找，筛 选出若干设备对象 。
图形查询：在地理图、 一次图上以单点、框定 矩形、选择多边形等方 式查询和统计指定范围 内指定图层的分类和详 细设备信息。
全网设备统计：分类统计高、中、低压电网中全部的设备及线路信息， 并可统计各种设备的数量及容量等信息； 按出线名称统计：按照出线线路的名称统计该线路上所有的设备信息， 包括个数、用户信息、线路长度、设备详细台帐信息等； 按连通关系统计：分别按照一点一侧、一点二侧、两点之间方式统计相 连通线路上的设备及线路信息 。
wdiswdis80008000系统采用系统采用ieciec6197061970电网模型电网模型平台化的软件构建模式可进一步扩充为输平台化的软件构建模式可进一步扩充为输变配一体化的电网生产信息管理系统为变配一体化的电网生产信息管理系统为供电企业数字化信息管理提供完整的解决方供电企业数字化信息管理提供完整的解决方南京江琛数据库数据库地理信息系统平台地理信息系统平台电网模型电网模型wdiswdis80008000一体化软件支撑平台一体化软件支撑平台输电管理应用输电管理应用变电管理应用变电管理应用配电管理应用配电管理应用南京江琛南京江琛系统平台系统平台系统平台系统平台gis体系设计gis体系设计系统应用概要系统应用概要设备管理设备管理一次图应用一次图应用gis应用gis应用djm功能djm功能综合应用综合应用系统特点系统特点平台软件体系平台软件体系平台物理架构平台物理架构平台逻辑架构平台逻辑架构平台层次架构平台层次架构业务建模应用设计业务功能组织机构工作流管理标准工作流管理标准工作流程工作流程业务模型层次业务模型层次1111南京江琛1212南京江琛1313南京江琛1414南京江琛1515南京江琛工作流构成工作流构成协作流协作流过程流过程流信息流信息流流程层组织层功能层信息层南京江琛1616case工具case工具现实世界现实世界软件模型软件模型1717南京江琛1818南京江琛组织机构组织机构业务信息业务信息业务运行平台业务运行平台业务流程业务流程业务功能业务功能生成生成控制调度控制调度分工分工1919南京江琛业务运行平台业务运行平台业务流程业务流程业务功能业务功能组织机构组织机构业务分工业务分工南京江琛110110wfmcwfmc111111南京江琛组织机构组织机构业务流程业务流程业务功能业务功能南京江琛系统平台系统平台系统平台系统平台gisgis体系设计体系设计gisgis体系设计体系设计系统应用概要系统应用概要设备管理设备管理一次图应用一次图应用gis应用gis应用djm功能djm功能综合应用综合应用系统特点系统特点gisgis一体化应用一体化应用gisgis软件结构软件结构空间数据模型空间数据模型gis图层设计地理图与一次图21gis21gis南京江琛gisgis平台采用美国平台采用美国esriesri公司的公司的arcsdearcsdesdesde将空间数据和属性数据结合到商用数将空间数据和属性数据结合到商用数
电力行业GIS系统整体解决方案介绍
电力行业GIS系统整体解决方案介绍作为一个重要的公共设施，电力行业既是现代社会的不可或缺的组成部分，也是重要的基础设施。
电力行业的管理和运营离不开信息技术的支持，而GIS系统的应用则成为了行业信息化建设的重要手段。
为满足电力行业GIS系统应用需求，出现了一系列的GIS解决方案。
本文将介绍一种基于综合技术平台的电力行业GIS系统整体解决方案。
该方案采用业界先进的ArcGIS 技术平台，覆盖电力行业全领域，包括生产、建设、运营、管理、监测、应急等方面。
通过对电网数据、综合信息、决策支撑、运维管理等进行集成和处理，实现了电网信息共享、快速响应、高效管控的目标，进一步增强了电力行业信息化水平和应对危机的能力。
该电力行业GIS系统整体解决方案包含多个板块，如地理信息资源管理平台、电力网络信息管理平台、电力应急管理平台、电力质量管理平台等。
下面对各板块进行简单介绍。
地理信息资源管理平台。
该平台主要包括电力行业地理信息数字化、制图、共享平台、GIS数据生命周期管理、GIS数据中心建设运维等方面，旨在实现电力行业地理信息资源的共享和统一管理。
此外，该平台还能够直观、全面、精细地展示全国电力网络的空间分布和运行状态。
电力网络信息管理平台。
该平台涵盖了配电、输电、变电、电网监控等方面，通过GIS 系统、企业级信息系统、数据分析算法等多个技术手段，实现电力网络信息快速交互、共享、决策支撑等目的。
此外，平台还支持对数据进行定制化查询分析，并且可以实现基于GIS的设备故障定位、缺陷分析，提升配电系统运维效率。
电力应急管理平台。
该平台是针对电力行业应急问题的解决方案，为电力行业提供了全方位的应急管理服务。
该平台覆盖了电力设备、供电、通信、交通、救援等方面，以GIS系统为核心，通过专业应急资源、信息共享、智能化分析等方式，能够帮助电力行业应对突发事件和紧急情况，保证电力系统安全稳定运行。
电力质量管理平台。
该平台以电力供电质量、节能减排等综合性管理为主题，以GIS 系统为支撑核心，覆盖电力生产、供电、用电等方面，通过监测数据采集、质量分析、挖掘应用等方式，实现电力供电质量控制和能源消耗的管理，保障用电安全和节能减排的目标。
电力设备设施地理信息系统建设与应用
电力设备设施地理信息系统建设与应用电力设备设施地理信息系统（Electrical Power Equipment Facility Geographic Information System，简称EPFGIS）是一种应用地理信息技术（Geographic Information System，简称GIS）于电力设备设施管理与运营的系统。
它通过电网地理数据的采集、处理、分析与展示，实现对电力设备设施的空间位置信息、属性信息以及拓扑关系的集成管理与智能化应用。
在工程规划、设备运维、故障修复等环节中发挥重要作用，并对电力系统的可靠性和安全性起到关键性的保障作用。
本文将从EPFGIS的建设与应用两个方面揭示其重要性与必要性。
一、EPFGIS的建设1. 电网地理数据的采集EPFGIS的建设首先需要进行电网地理数据的采集工作。
这种数据包括电力线路、变电站、开关站、变电设备等相关信息。
采集方式可以通过航拍、卫星遥感、GPS定位等多种手段获取，进而得到电力设备设施的准确位置与属性信息。
2. 数据处理与整合采集到的电网地理数据需要进行实时处理与整合。
数据处理包括清洗、校正、编码等过程，确保数据的准确性和一致性。
数据整合则将不同来源的数据进行合并，解决数据冗余和重复的问题，提高数据的可靠度和可用性。
3. 数据分析与建模通过对电网地理数据的分析与建模，可以获取电力设备设施的拓扑关系以及其它相关信息。
数据分析可以通过GIS技术实现多种分析模型，如缓冲区分析、路径分析、空间关系分析等。
建模则是将电力设备设施的信息进行抽象和逻辑化，以实现数据的快速查询、分析和决策支持。
4. 系统展示与可视化EPFGIS的建设最终还需要将数据展示出来，以供用户进行查询和分析。
系统展示与可视化的方式可以包括2D或3D地图，动态图像、统计图表等形式。
这样可以使用户更直观地了解电力设备设施的空间布局和状态信息。
二、EPFGIS的应用1. 工程规划与设计EPFGIS可以在电力工程规划与设计阶段起到重要作用。
供电公司输配网GIS一体化系统的设计与实现
供电公司输配网GIS一体化系统的设计与实现摘要：随着社会的飞速的发展，各种电网输配形式日益复杂和更新，成为当前电力系统输送中的主要探究措施和力式。
GIS电网系统是当前输配电形式中的重要组成部分。
本文主要介绍供电企业GIS输配网一体化的特点，和设计的要点及针对其中在设计和运行的可行性进行探讨。
关键词：输配网，GIS系统供电企业设计1.输配网G IS一体化系统特点1.1统一平台该系统将原有的配电CIS系统、输电GIS系统以及随后开发的污区管理系统、雷电管理系统和相关的生产管理系统、营销管理系统相关资源全面集成形成了一套统一的管理系统。
1.2统一数据该系统将原有的配电、输电以及污区、雷电、生产、营销等系统的数据根据精心设计的数据结构统一在一个平台下，为供电公司建立了一个安全、准确、及时的电网数据平台。
1.3统一管理该系统突破了原有的管理模式，将市公司和县公司的配网统一管理，并且在统一平台下，制订了完整的管理制度，将配电、输电、营销、生产等数据纳入了全公司的统一管理范畴之下。
1.4查询浏览全部W EB化供电公司输配网GIS一体化系统的W EB化，使得除小部分图形编辑的子系统外，其它功能如地理图发布、单线图发布、输配网发布、低压管理、污区图管理、雷电定位管理、统计查询、分析应用等都是W EB方式实现。
这种方式的应用，真正扩大了系统的使用范围，提高了系统易用性，使得系统深深根植于宿迁供电公司各个相关的应用部门，切实的提高了电力生产管理水平。
1.5系统节点多而分散，并发操作性强在配电网生产管理系统中，典型的工作节点有：各个线路工区（工段）、配电工区（工段）、用电中心、报修中心、配调中心，以及设计部门和MIS系统等。
其中的某些工作节点，如线路工区和用电营业部门可能还是远程节点。
因此，这种分散式的应用要求提供企业一体化的解决方案，减少数据的二义性，使得整个供电企业能够资源共享和信息同步。
1.6表达复杂设备设施之间的关系如何表达电网设备设施以及它们之间的关系，对配网数据应用平台是否具有可扩展性有很大的影响。
电力配网三维GIS管理系统-2.0
电力配网三维GIS管理系统建设草案泰瑞数创科技（北京）有限公司目录1、建设背景 (3)2、总体设计 (4)2.1总体目标 (4)2.2安全设计 (5)2.2.1、网络安全 (5)2.2.2、数据安全 (5)2.2.3、系统安全 (6)2.3设计原则 (7)2.3.1统一规划，分步建设 (7)2.3.2可靠性原则 (7)2.3.3规范性原则 (7)2.3.4实用性原则 (7)2.3.5先进性原则 (7)2.3.6可扩展性原则 (8)2.3.7开放性原则 (8)2.3.8安全性原则 (8)2.4项目系统建设标准 (8)2.5系统的总体结构 (9)2.5.1系统软硬件环境 (9)2.5.2系统软件结构体系 (10)2.5.3系统网络拓扑图 (12)2.6系统的功能结构图 (13)2.7主要的实现技术 (14)2.7.1、海量数据生成三地形技术 (14)3、系统功能 (15)3.1系统总体功能模块 (15)3.2主要功能列表 (16)3.3 系统功能详述 (20)3.3.1三维地图浏览功能 (20)3.3.2配网管理功能 (24)3.3.3配网规划功能 (30)3.3.4业扩报装功能 (30)3.3.5电力应急 (31)3.3.6大用户管理 (33)3.3.7协同办公 (34)3.3.8系统管理 (35)4、功能扩展（二期） (35)4.1与可靠性系统接口 (35)4.2巡视和调度管理 (36)4.3与SCADA 系统接口 (36)4.4与客户营销系统接口 (36)4.5与监管中心系统接口 (36)1、建设背景目前，客户服务中心刚成立不久。
客户中心作为客户用电以及对外服务的窗口部门，需要准确及时的了解电力配网的线路资料及其状态等信息，以便于业扩工作的开展和对客户提供优质的服务。
目前配网资料管理主要以人工方式进行管理，这种管理方式存在以下问题：1、容易造成资料的不一致：由于是手工管理，如果生产上有新增、异动、或者仅仅是修改资料，这种信息上的变化很难及时的通知到每个相关人员，如客户中心。
山东电厂GIS三维可视化管理平台地下管线信息管理系统介绍 济南茗秦科技【VIP专享】
3.3. 电厂现有业务系统和和可视化平台不能有效集成起来，若能集成一个信 息平台上，则可以实现信息共享和高效应用，有利于领导第一时间掌握到相关 信息。
2016 年 5 月
一.项目建设必要性
1.面临的问题：
（1）与现有电厂业务管 理系统不能有效结合
（2）电厂地下管线设置 数量庞大，巡检任务
多，单纯依靠人工作业 效率低，数据和图纸分
散。
（3）地下管网、地上建 筑以及厂区不同区域的 地理信息没有实现分层
管理，造成信息不精 确。
2.项目建设目标：
项目 建设 目标
电厂 GIS 三维可视化平台
——实现管线巡检数字化管理
项 目 建 议 书
济南茗秦信息科技有限公司
1
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
配电管理GIS系统
配电管理G I S系统
配电管理GIS系统在今后的配电系统中将扮演重要的角色，它给传统的配电管理带来一次新的技术革新。
配电GIS系统是集数字化地理信息、电网结构信息、电力设备图形与台帐、设备运行规程等于一体的管理信息系统。
其突出特点就是使用丰富的地理信息系统方法来描述电网的运行状况，构筑一个“数字电网”，使用它可以实时形象地了解电网的各类信息并辅助工作人员进行业务管理与决策，从而对电网进行有效、科学的管理，提高管理质量和运行效率、降低运营成本、保障供电可靠性。
系统功能框架
系统内部模块
系统相关集成
上海杰狮信息技术有限公司开发的配电管理GIS系统，为开放的空间信息管理系统，它可与其它自动化系统通过多种方式互连，在数据高度共享的基础上保证数据源的同一性。
系统网络示意图：。
电力配网GIS系统介绍
电力配网GIS系统介绍配网GIS系统以GIS为基础，提供基于电子地图的配网信息的直观管理、相关业务办理流程管理、停送电管理等功能，实现配网信息的全局统一管理与信息共享，并保证配网信息的规范性、准确性和完整性。
一、目前存在的问题1.线路资料更新不及时。
由于多年来大力推进电网建设工作，线路新架、异动工作非常多。
但由于线路异动手续办理环节至线路信息更改环节时间跨度较大，造成数据更改不及时，导致每月线路统计数据失真，无法准确计算线损率，为线损分析工作带来较大的难度，也无法制定有针对性的降损措施。
2.线路资料分散不一致，营销与生产资料不共享。
与线路相关联的部门涉及较多，如：生技、营销、农电等，每个部门均有各自的线路档案信息，但由于各部门原始资料不一致、人员更新数据时间不一致、异动资料不齐全等因素造成各部门线路档案信息不一致，时间越长，部门间数据的差异越大。
而各部门在开展工作时均以本部门的线路档案信息为依据，数据的不一致性无法确定正确的线路信息档案，不利于线损工作的顺利开展。
3.公变低压客户未办理异动手续，资料不准确。
公变低压客户长期以来未办理线路异动手续，导致台区线路损耗一直无法准确计算，无法核定公变低压客户线损所占比重，损耗是否过大，从而无法满足客户基础档案信息的精细化管理，也无法为领导决策提供数据依据。
4.线路设备、电杆、开关等数据信息不完善，管理不统一。
二、系统目标1.建立全局统一的配网设备台账资料及电力客户资料，保证数据的规范性、准确性、完整性。
2.实现全局配网信息的共享，解决资料分散、不统一问题。
3.将异动与新设备投运工作纳入本系统的流程管理，通过流程保证系统资料与配网资料的一致性，解决了以往配网系统资料滞后甚至不可用的弊病。
4.将线路管理纳入系统工作流程后，每个环节都有短信和系统消息提示，对于超期未处理的现象，系统有详细记录，为工作质量考核提供可靠的依据。
三、系统功能系统功能结构图如下：Windows Server 2003GIS 数据库（SQL Server 2005）数据层用户平台层功能层C/S 管理客户端客户端自动更新系统管理人员管理系统配置管理权限管理历史数据维护其他区域拷贝打印即时通讯停送电管理搜索定位WebGIS （B/S ）设备信息管理图片资料管理设备信息维护数据导入数据导出流程管理新投流程异动流程流程定义统计查询统计分析组合查询统计查询电网接线图绘制图形编辑设备全局搜索设备图元管理图形绘制图层管理地图浏览分层显示分级闪烁地图导航框选显示查看接线图查看设备信息显示及查看Arc GIS InfoArcgis engine runtimeArcGIS Engine ArcGIS Server消息提醒● 基于GIS 的配网基础资料管理：包括电力设备在电子地图上的增加、修改、移动、删除；设备资料编辑及批量导入；管理对象包括：变电站、开关站、环网柜、分支箱、线路、电杆、变压器、刀闸、开关等所有电力设备及客户。
探讨配电管理系统的地理信息一体化处理
探讨配电管理系统的地理信息一体化处理“电力输配电地理信息系统” 采用的是GIS技术描述电力行政机构地理分布，方便查询相关信息等;电力线路信息、设备设施（水泥杆、塔杆、变压器、环网箱、电缆分支箱等），实现电量分布图，缺陷分布图，实时跟踪巡检，考勤管理。
从全局把握设备设施的空间分布情况、使用情况等信息，历史信息曲线。
主要应用于电力网络的日常运营工作。
地理信息系统（GIS）是在计算机软硬件技术支持下采集、存储、管理、检索和综合分析各种地理空间信息，以多种形式输出数据与图形产品的计算机系统。
介绍了GIS 系统的组成及其在配电网自动化中的主要应用，包括离线和在线两方面。
提出了基于组件的系统开发模式及建立Web GIS。
该系统采用移动终端作为前端信息载体和无线通讯工具，充分利用后台的数据挖掘技术，为电力部门提供各种及时的运营信息，加大电力运营的监控力度，降低电力事故的发生频率。
实现农电生产管理工作革新，摆脱传统的作业模式，增强系统的可视化程度，提高工作效率和管理效率，提高农电管理素质和劳动生产率，提高供电的可靠性，加强电力市场建设，健全客户服务体系。
1 GIS在电力系统中发展的现状及发展趋势1.2存在問题分析（1）总体规划或设计方案不全面。
（2）地理信息系统运行所需要的基础数据不全。
（3）一体化数据图模解决方案未能很好地解决地理信息系统与EMS/SCADA 配电自动化系统等生产运行自动化系统的数据图模共享问题。
1.2趋势（1）功能模块化。
（2）数据充分共享。
（3）管理网络化。
（4）系统结构开放化。
（5）友好的人机界面2地理信息系统的概述地理信息系统（Geographic Information System，简称GIS）是地理信息学方法的一种实用手段，是以多学科技术集成的平台。
它是代表用各种现代化方法，来采集、测量、分析、存贮、管理、显示、传播和应用与地理空间分布有关的数据的一门综合和集成的信息科学和技术，是测绘、遥感、计算机、应用数学以及各种应用学科的有机结合。
中环电控-电力GIS数字化监测管理系统
电力GIS数字化监测管理系统【产品概述】中环电力GIS数字化检测管理系统采用行业应用占世界领先地位的ArcGIS平台和SQL Sever大型企业级数据库作为系统的支撑环境，构成一个安全可靠的、能提供各种高级服务的、以及能为应用的实施和执行提供功能强大的环境的开放式的基础平台，是一套符合电力现代化管理要求的、分布式、开放式、可扩充的综合自动化系统。
系统登录界面【产品特点】■数字化电网线路图的生成运用地理信息技术、卫星定位技术和数据库技术，结合电网实体空间拓扑结构，将空间实体抽象成点、线、面等级和要素，通过确定点、线拓扑关系，组成网络。
运用科学的算法分析，自动生成了配电网实际走向位置连接图，具有地理信息技术提供的主要功能。
■模拟停电分析、刀闸、变电所、变压器定位模拟停电分析：自动对停电线路进行重新着色。
影像设备统计：列出所影响的设备数量及线路信息。
可以方便的对变电所、变压器、刀闸、电线杆等设备进行定位。
获取刀闸状态：提示当前刀闸状态。
模拟操作：模拟改变刀闸状态。
■实体空间数据、属性数据结合根据空间数据库和关系数据库理念，并参照该模型提出适合于应用的配电网数据库健存方法和物理结构优化法。
■可指定的类别信息可根据实际生产需要自由的增加或减少类别信息，内容以及空间数据的关系，可控制图层的现实状态。
■数字化电网线路的自动着色可根据不同线路不同电压，自动调用系统中由用户定义的参数，给线路着色，使不同等级的线路更加容易区分。
不同线路，不同颜色容易区分■模拟全所失电系统模拟全所失电状态，列出停电所影响的设备、线路、以及油井的数量，并制定恢复方案。
■数据同步系统支持多客户端同时运行，所有电力数据再多客户端同步显示，当一个客户对线杆、刀闸、线路等实体对象错处修改后，其他客户端会在同一时间更新。
■交叉跨越点系统根据电网线路自动计算线路中所有的交叉跨越现象，并标记在地图上。
■属性数据俞孔坚数据的双向管理（对设备的图形化编辑）系统提供了多种数据管理方式，可根据原始数据信息生成空间图形数据，也可由空间图形数据生成属性数据、相关操作均通过鼠标完成。
电力自动化设备综合监控管理系统研究
电力自动化设备综合监控管理系统研究
电力自动化设备综合监控管理系统是指一种地理信息系统（GIS）与监控系统（SCADA）相结合的新型监控系统，它主要用于电力自动化设备的实时监控和管理。
本文将深入研究该系统的相关内容，主要包括系统的结构和功能，以及其在电力行业中的应用。
一、系统结构和功能
电力自动化设备综合监控管理系统由GIS和SCADA两个子系统组成。
GIS子系统主要负责对电力自动化设备的地理位置信息进行管理和分析，它可以显示电力设备的实时状态和空间分布情况，包括电源、变电站、输电线路等。
GIS系统可以帮助使用者在地图上标注一些关键设备的位置、状态等信息，便于实时监控和控制电力自动化设备的运行情况。
SCADA子系统则负责对电力设备的实时数据进行采集、处理和分析，以实现对电力自动化设备的远程控制和运行状态的监测。
SCADA系统可以对电力设备的实时运行状态进行监测，包括温度、电压、水位、压力等参数，并能够通过数据分析，及时发现电力设备的故障和异常情况，从而进行远程控制和维修操作。
同时，SCADA系统还可以实现对电力设备的实时报警和报表功能，给予使用者及时的预警和决策支持。
二、系统在电力行业中的应用
电力自动化设备综合监控管理系统在电力行业中的应用非常广泛。
首先，该系统可以帮助电力行业实现对电力设备的远程监测和运维，实现对电力设备的实时监测、控制和维修。
其次，该系统可以提高电力行业的运维效率，减少人力和物力成本，提高电力行业的运维效能。
最后，该系统还可以实现对电力行业的信息化管理，实现对电力设备的数据共享和实时交互，提高电力行业的服务水平和竞争力。
GIS技术支持下电力设备管理系统设计研究
GIS技术支持下电力设备管理系统设计研究摘要：应用GIS技术，电力系统的运行管理数据库和整体网络数据库的统一性上会得到进一步的提升，数据标准也可基于管理系统的基本功能模块实现高度统一，从而可以提升系统运行效果和数据应用的有效性。
基于更加精准全面的数据，可以构建多角度的配电系统和辅助应用系统，提升电力系统的管理成效。
文章立足GIS技术，对电力设备管理系统进行针对性的设计。
在电力设备管理系统中，空间分析、海量数据存储和快速处理功能都可为信息处理起到显著的促进作用。
关键词：GIS技术；电力设备；管理系统设计引言在GIS技术的支持下，设计电力设备管理系统时需结合设备类型、设备的基础参数及设备在整个电力系统中的应用状态进行合理设计。
提升设计工作的规范性和合理性，可充分发挥电力设备管理系统在电力设备中的作用。
1系统架构设计1.1 GIS平台的应用要点（1）注重扩展性和伸缩性。
GIS平台具有功能强大、可扩展的典型特征。
GIS平台可以提供多种语言翻译支持，耦合方式以松散式为主，无论采用何种设计模式，GIS平台都可自行提供相关的匹配支持。
在电力设备管理系统开发后期，在确保原始系统功能结构完整性的同时，可以应用GIS平台的扩展功能，为用户直接应用系统完成工作任务提供便利。
（2）注重跨平台服务的效果。
跨平台服务是指应用GIS平台开发电力设备管理系统的过程中，系统要保持良好的一致性，可以结合不同的数据库系统适应不同的操作系统环境，或在不同的硬件环境中保持安全稳定运行的状态。
从用户角度来说，这种自行匹配适应的跨平台服务能够大量节省前期成本投入，保证系统的良好使用。
（3）注重与其他系统的衔接。
与其他系统的衔接是指应用GIS平台开发电力设备管理系统时，要适应电力系统和相关领域发展的多元化需求，使系统具备良好的兼容性。
良好的兼容性能够减少数据采集的频率，避免多次重复采集数据，节约采集时间成本。
1.2系统重点模块架构设计（1）数据处理模块。
电力GIS应用管理系统
1、电力网络地理信息系统电力是国家支柱产业，其安全可靠性是电力企业的管理者首先需要考虑的问题，利用MAPINFO平台开发的电力网络地理信息系统集输电、配电管理于一体，分模拟和在线两种工作模式，包括停电管理、线路管理、运行维护管理、系统管理、负荷分析、变电站管理、图形资料管理、配电网辅助设计等功能，可应用在电力企业各个部门中，满足电力企业统一管理、统一规划的需要。
从整体上提高工作及管理水淮，创造出更高经济效益。
1.1、图形资料管理模拟实际电网模型系统以电子地形图为背景，在其上构造出电缆、杆塔、配变等电网设施，并能表示出架空线与杆塔连接关系、开关的通断等专业属性。
另外系统还能根据电网的连接关系和走向，形成抽象的电系图，供调度分析之用。
·电网图形编辑根据电力系统特点，系统专门设计了针对电网的编辑系统，并提供专业的电力符号库，方便对电力网图编辑处理，解决实际电网更新变化问题。
·设备台帐管理系统将图形管理与台帐管理结合在一个系统中，可以输入、编辑设备台帐数据，并可构造条件对设备数据进行检索、可按线路、按区域对线路上各种设备、容量、负荷等进行统计。
·输出管理用户可利用系统提供的功能输出线路走向图、心缆走向图等专业的图纸。
还可按实际中的报表形式打印输出设备技术台帐、设备评级报表、双电源调查表、设备缺陷单等各种报表。
·多种资料管理在设备上可以挂接柑片、表格、文档等各类资料，并可对电杆相位图、电缆沟剖面图、施工图、竣工图等资料实现统一管理。
1.2、限停电管理·供电可靠率、用户平均停电时间、用户平均停电次数是衡量供电可靠性重要技术指标，本系统巾有关模块运行都与供电可靠性分析紧密结合，为科学制定各种方案服务。
·带电计算、拉闸停电分析电力做为重要的能源物质，在国民经济的发展小起着举足轻重的作用。
随着用电量增加，绝大多数电力设备不得不长期处于超负荷运转状态，掉断电事故时有发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电话：1369 1133 598 E-mail:zhaoyong_bc@ 2011介绍
应用场景展示
客户收益
问题与讨论
目录
设备管理面临问题与分析 设备管理问题 图纸管理问题 管线管理问题 信息系统建设现状
一般的数据库管理形式
图纸 001 图纸 002 图纸 003
解决方案概述
图纸的访问先到先得
图纸 004 图纸 005 图纸 006
顶层版本
(上层可选内容)
之后的用户不可更新数据
版本 1
版本 1 版本 2 版本 3 版本 4
版本 2
版本 1 版本 2 版本 3 版本 4
时间
时间
版本化数据库管理形式
图纸数据库
※各版本仅保持与主版本的 差异部分
版本 1‘
版本 1 版本 2 版本 3 版本 4
V1
V2
时间
V3 V4
每个用户都可以不受限地访问所有数据
解决方案介绍
GIS系统特点 图纸电子化管理 基于图形管理设备 设备和管线的空间位置及走向，一目了然 具有空间拓扑连接关系 极佳的图形化展示工具 兼容其它GIS系统平台，开放数据库接口， 便于和其它应用系统融合，保护用户投资
应用场景
查询管线流向
应用场景-辅助规划设计
管线碰撞分析
模拟范围
应用场景-应急响应
消 防 应 急 反 应
消防、安全应急响应
关闭阀门
爆炸中心
影响范围 I
爆 炸 应 急 响 应
影响范围 II
消防栓 消防炮
应用场景-应急响应
污染源
环保应急响应
污 染 分 析
污染扩散范围
客户收益
• 提高安全生产管理水平
在点检中的应用
在视图中按日期显示需要检修的设备
系统功能
辅助生成作业指导书
追踪结果等必要信息可直接用于生成作业指导书和各种报告
多空间视图展示
系统功能
层层递进，由粗到细，一步一步进入对象内部，展示复杂对 象内部世界
工厂
多空间视图展示
系统功能
层层递进，由粗到细，一步一步进入对象内部，展示复杂对 象内部世界
系统功能
在这里停止 了，因为阀 门关闭
应急处理-阀门操作分析
系统功能
阀门分析，阀门影响范围分析，搜索阀门影响下游范围
操作的阀门
系统功能
阀门操作影响分析，准确获取分析结果
要操作的阀门
受影响的管道
受影响的的阀门
系统功能
应急处理-管道隔离阀门分析
隔离操作分析，减少人为误判
要操作设备 要关闭的阀门
作为设计工具的 CAD 系统不适合于设备维护业务
图纸管理面临的问题
对海量图纸管理困难
图纸 001 图纸 002 图纸 003
• 对CAD图纸进行基于文件的管理
– 每个图纸构成一个孤立的信息元 – 缺乏集中管理，共享程度低 对图纸的访问是先到先得，之后的用户不可 以更新数据
图纸 004
图纸 005
图纸 006
• 图纸间通过编号构成承接关系
– 查询效率低，人为失误率高 工作人员进行查询的时候需要频繁的打开 /关闭文件夹来寻找下一张图纸
管线管理面临的问题
管线年代久远,资料不齐全,现状不清楚 导致的后果：
不敢轻易维修设备
只新建管线，废弃的管线不敢拆除，存
在安全隐患 新建管线时，经常发生破坏周围其它管 线的问题
1.
2.
数字化管线 以图形化的方式进行设备资产管理
系统功能
资产图形化管理
1.
2. 3.
管线剖面图
管线敷设情况 管线与周围物体关系
剖面位置
系统功能
资产图形化管理
1.
管线流向标识，图中箭头所示方向
系统功能
辅助设备检修维护-最短路径分析
分析两个网络节点间距离最近的回路
起点
起点
终点
终点
问题与讨论
• 没有采用GIS管理
1. 设备检修维护困难 2. 无法快速定位故障点
3. 无法及时采取有效的应急措施
问题分析
CAD图纸没有进行空间信息化
1. 2.
查询困难,不能承担设备管理的任务 图纸与现场设备信息脱节 共享程度低，查询困难 工作效率较低，人为失误率较高
海量CAD图纸没有集中存储、管理
1.
存在大量基于单张图纸的手工作业方式
400 350 300 250 200 150 100 50 0 0 5 距離（ 距离（ Km ） 网络追踪距离 10 15 20 25 30 35
时间（秒） 時間（秒）
レイヤ型 Layer 型 CAD 型应用程序 ベース アプリケーション 【テスト条件】 【测试条件】 設備ネットワークを追跡し、一定の距離に達するまでの時間を測定 跟踪设备网络，测定到达一定距离的时间 両アプリケーションで同じデータを使用 两个应用程序使用同一数据 【結果】 【结果】 Smallworldでは処理時間に著しい影響を与えない 追跡距離が長くなっても、 即使跟踪距离较长，空间数据库的处理时间不会受到很大的影响
系统功能
辅助设备检修维护-发散追踪
从一个节点出发，指定追踪的最远距离
从这开始追踪 200米
辅助设备检修维护-管道追踪
管道连通性分析，分析管道之间是否连通
系统功能
辅助设备检修维护-管道追踪
遇到阀门停止，不考虑阀门开闭状态
系统功能
阀门
阀门
辅助设备检修维护-管道追踪
遇到闭合的阀门停止
应急处理-管道隔离阀门分析
阀门分析，搜索与管道连接的隔离阀门
系统功能
红圈框住的 是隔离阀门
系统功能
应急处理-关键设备分析
多态回路追踪，减少对个人经验的依赖，避免误操作
要切断电源的 水泵
控制该水泵的 电源开关
应急处理-排污分析
系统功能
排污口分析，搜索与管道连接的排污口
排污口
系统功能
目录
GIS系统功能 设备及管线图纸管理 资产图形化管理 设备及管线辅助检修维护 设备及管线的应急处理 多元空间视图显示 资产区域查询统计和报表输出 实时数据显示
系统功能
图纸管理
功能 1. 2. 3. 特点 1. 2. 3. 新建CAD图纸 导入CAD图纸 删除CAD图纸 图纸电子化管理 图纸统一管理 图纸实时更新
图纸和设备的现场状况得以整合，提高了数据的可信度。在系统的使用过程中维护数据的精确度，使系统 可以正确的描述现场情况。通过对不同专业种类设备的多态回路追踪来查询需要操作的设备，更少的依赖 于员工个人经验，避免误操作，从而提升安全生产水平。
• 降低维护费用
缩减定期检修作业所花费的大量时间和经费。提高以图纸为基础的人工作业效率：从抽取检修设备到系统 隔离的工单制作所需要的时间可以大幅度缩短；正确的把握各设备之间的关系，减少施工及定期检修作业 中的返工现象，从而降低人工成本。
信息系统建设现状
1. 电厂属于资产密集型和技术密集型企业 2. 建设有EAM、ERP(SAP)、MES系统
3. EAM、ERP管理设备属性，MES管理生产装置
和工艺流程 4. 缺少GIS系统，对资产进行图形化管理
问题分析
• 基于设备单体管理模式
1. 2. 3.
设备间没有拓扑连接，不能形成设备网络 缺乏多态回路追踪功能（汽,液,电,物料） 设备间的影响关系不明确
系统功能
图纸统一管理
系统功能
不同部门不同类型的图纸可统一管理
支持的图形格式
系统功能
图纸管理
图纸列表检索，包括系统图、接线图、工艺图、安装图、设计图等
系统功能
图纸之间的快速跳转
•超越图纸限制的系统连接关系 •通过跳转连接箭头，可以在图纸间自动跟踪
跳转连接点
系统功能
资产图形化管理
图纸管理面临的问题
1. 图纸种类繁多 2. 大部分以纸质,少部分以CAD文件存
在 3. 年代久远，部分图纸缺失 4. 分属不同部门管理、协调困难 5. 信息共享困难
图纸管理面临的问题
图纸与现场设备环境脱节
CAD 数据系统：
• 图纸展示 • 文档分类管理
• 分层数据结构
• 坐标、标签编号管理 – CAD 图纸不能承担起设备管理的任务，不能根 据现场设备变动情况进行更新。 – 工作中经常会遇到图纸资料与现场环境不一致的 情况，使得施工或定期检修作业出现返工的现象， 降低了工作效率，提高了维护成本。
设备管理面临的问题
设备维护工作效率低
• 对设备的管理基于单体模式
– 缺乏厂区内各系统之间的连接状态 – 缺乏多态回路追踪功能（汽、液、电、物料）
因为无法把握各设备之间的连接关系，不能明确设备操作的影响， 容易造成工作任务派遣或操作的失误。 设备检修间隔没有被合理的、科学的延长，降低了设备可用率 。
以CAD为视点
图纸管理
设备单体的管理
计划部门 设计部门
经营部门 负责施工 相关事宜公司
设备信息 数据库 一体化设备网络管理
安全・品管 部门 运行部门
维护部门
解决方案概述
将设备进行空间对象化；
• 自动识别设备自身的动作和设备之间的连接关系，实现高性能操作 • 设备数据库通过地图、连接图、内部视图等进行展示
Smallworld 空间数据库
可忠实地展现实际设备环境，并 提供用户所需要的信息。
解决方案概述
构建设备间的拓扑连接，从设备单体管理模式提升到设备网络管理模式， 形成全厂一体化的多态设备网络；
• 对复杂的系统(网络)连接关系，无需用户参与即可自动地进行内部处理、控制(阀 门/配管的连接等) • 跨越多个图纸上的系统(网络)连接关系也可无缝查询(箭头间/套管的查询等) • 管理对象设备和属性添加、变更，也可灵活处理
